| Tipo de producto | Aspiradora móvil |
| Marca | Festool |
| Modelo | CTM Midi I |
| Dimensiones (L x l x h) | 1470 x 320 x 495 mm |
| Peso | 11,3 kg |
| Potencia absorbida | 350 - 1200 W |
| Valor de conexión máx. (toma de corriente del aparato) | 2200 W (UE, KR, CN); 1150 W (CH, DK); 1610 W/770 W (GB 230 V/110 V) |
| Caudal de aire máx. | 130 m³/h (aspiradora) / 222 m³/h (central de aspiración) |
| Depresión máx. (central de aspiración) | 24 000 Pa |
| Superficie filtrante | 3369 cm² |
| Manguera de aspiración | D 27/32 mm x 3,5 m |
| Longitud del cable de conexión | 7,5 m |
| Nivel de presión acústica | 70 dB(A) (incertidumbre K 3 dB) |
| Vibraciones mano-brazo | < 2,5 m/s² (incertidumbre K 1,5 m/s²) |
| Índice de protección | IP X4 |
| Volumen del depósito | 15 l |
| Clase de polvo | M (hasta 0,1 mg/m³) |
| Conectividad | Bluetooth® para terminal móvil y control remoto |
| Funciones | Encendido/apagado automático, ajuste de potencia, supervisión de caudal, limpieza del filtro, fusible térmico, parada automática en caso de líquido |
| Tipo de filtro | Filtro principal (cajón) + bolsa filtrante |
| Mantenimiento y limpieza | Limpieza manual del filtro, reemplazo de la bolsa filtrante y del filtro principal |
| Seguridad | Desconexión antes del mantenimiento, supervisión del nivel de agua, protección contra polvos nocivos, fusible térmico |
| Piezas de repuesto y reparabilidad | Piezas de repuesto Festool originales, SAV autorizado |
Preguntas frecuentes - CTM Midi I FESTOOL
Preguntas de los usuarios sobre CTM Midi I FESTOOL
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Aspiradora en formato PDF gratis! Encuentra tus instrucciones CTM Midi I - FESTOOL y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. CTM Midi I de la marca FESTOOL.
MANUAL DE USUARIO CTM Midi I FESTOOL

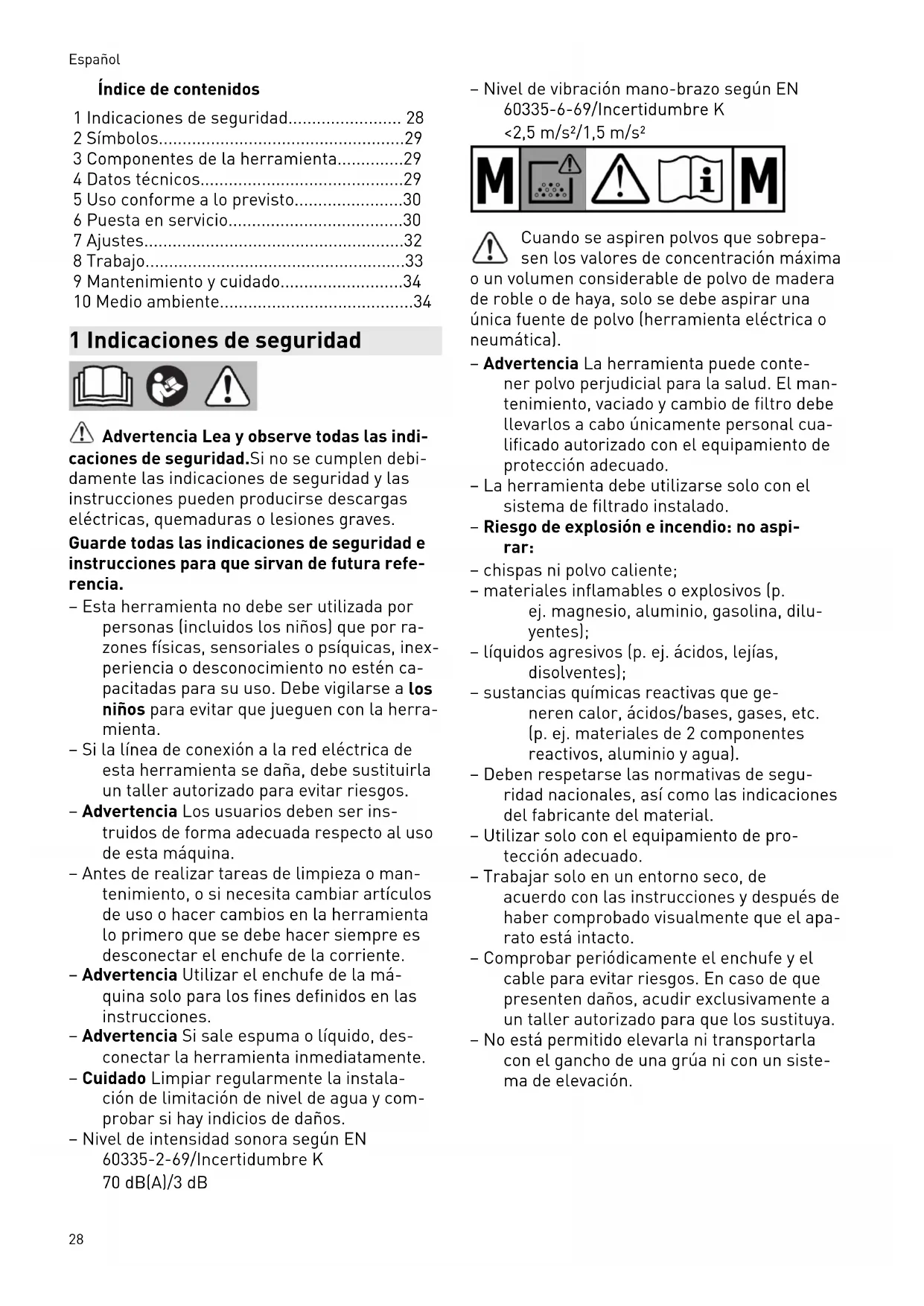

Índice de contenidos
1 Indicaciones de seguridad.... 28
2 Símbolos....29
3 Componentes de la herramienta....29
4 Datos técnicos....29
5 Uso conforme a lo previsto....30
6 Puesta en servicio....30
7 Ajustes....32
8 Trabajo....33
9 Mantenimiento y cuidado....34
10 Medio ambiente....34
1 Indicaciones de seguridad




Advertencia Lea y observe todas las indicaciones de seguridad. Si no se cumplen debidamente las indicaciones de seguridad y las instrucciones pueden producirse descargas eléctricas, quemaduras o lesiones graves.
Guarde todas las indicaciones de seguridad e instrucciones para que sirvan de futura referencia.
- Esta herramienta no debe ser utilizada por personas (incluidos los niños) que por razones físicas, sensoriales o psíquicas, inexperiencia o desconocimiento no estén capacitadas para su uso. Debe vigilarse a los niños para evitar que jueguen con la herramienta.
- Si la línea de conexión a la red eléctrica de esta herramienta se daña, debe sustituirla un taller autorizado para evitar riesgos.
- Advertencia Los usuarios deben ser instruidos de forma adecuada respecto al uso de esta máquina.
- Antes de realizar tareas de limpieza o mantenimiento, o si necesita cambiar artículos de uso o hacer cambios en la herramienta lo primero que se debe hacer siempre es desconectar el enchufe de la corriente.
- Advertencia Utilizar el enchufe de la máquina solo para los fines definidos en las instrucciones.
- Advertencia Si sale espuma o líquido, desconectar la herramienta inmediatamente.
- Cuidado Limpiar regularmente la instalación de limitación de nivel de agua y comprobar si hay indicios de daños.
- Nivel de intensidad sonora según EN 60335-2-69/Incertidumbre K 70 dB(A)/3 dB
- Nivel de vibración mano-brazo según EN 60335-6-69/Incertidumbre K <2,5m / s^2 / 1,5m / s^2






Cuando se aspiren polvos que sobrepasen los valores de concentración máxima o un volumen considerable de polvo de madera de roble o de haya, solo se debe aspirar una única fuente de polvo (herramienta eléctrica o neumática).
- Advertencia La herramienta puede contener polvo perjudicial para la salud. El mantenimiento, vaciado y cambio de filtro debe llevarlos a cabo únicamente personal cualificado autorizado con el equipamiento de protección adecuado.
- La herramienta debe utilizarse solo con el sistema de filtrado instalado.
- Riesgo de explosión e incendio: no aspirar:
- chispas ni polvo caliente;
- materiales inflamables o explosivos (p. ej. magnesio, aluminio, gasolina, diluyentes);
- líquidos agresivos (p. ej. ácidos, lejías, disolventes);
- sustancias químicas reactivas que generen calor, ácidos/bases, gases, etc. (p. ej. materiales de 2 componentes reactivos, aluminio y agua).
- Deben respetarse las normativas de seguridad nacionales, así como las indicaciones del fabricante del material.
- Utilizar solo con el equipamiento de protección adecuado.
- Trabajar solo en un entorno seco, de acuerdo con las instrucciones y después de haber comprobado visualmente que el aparato está intacto.
- Comprobar periódicamente el enchufe y el cable para evitar riesgos. En caso de que presenten daños, acudir exclusivamente a un taller autorizado para que los sustituya.
- No está permitido elevarla ni transportarla con el gancho de una grúa ni con un sistema de elevación.
2 Símbolos

Aviso de peligro general

Aviso de descarga eléctrica

Leer las instrucciones/indicaciones.

Utilizar protección respiratoria.

Advertencia La herramienta puede contener polvo perjudicial para la salud.

Apto para la aspiración de polvo con un valor límite de exposición superior a 0,1 mg/m³

No depositar en la basura doméstica.

Prohibido subirse a ella
3 Componentes de la herramienta
[1-2] Caja de contacto de la máquina
[1-3] SysDoc
| [1-4] | Empuñadura |
| [1-7] | Compartimento para tubos flexibles |
| [1-8] | Cierre T-Loc para Systainer |
| [1-9] | Depósito para suciedad |
| [1-10] | Abrazaderas de cierre |
| [1-11] | Interruptor de conexión y desconexión |
| [1-12] + [1-13] | Freno |
| [1-14] | Abertura de soplado |
| [1-15] | Cajón de filtro |
| [1-16] | Limpieza |
| [1-17] | Tecla MAN |
| [1-18] | Ajuste manual del tubo flexible de aspiración (funcionamiento en el modo de espera) o regulación del cable de aspiración (modo aspiración) |
| [1-19] | Indicador de conexión |
| [1-20] | Tecla de conexión |
Las figuras indicadas se encuentran al principio del manual de instrucciones.
4 Datos técnicos
| Sistemas móviles de aspiración | ||
| Consumo de potencia 350 - 1.200 W | ||
| Consumo nominal máx. del enchufe de la máquina EU, KR, CN | 2.200 W | |
| CH, DK | 1.150 W | |
| GB 230 V/110 V | 1.610 W/770 W | |
| Caudal de aire (volumen) máx., aspirador/turbina 130 m3/h/222 m3/h | ||
| Depresión máx., turbina 24.000 Pa | ||
| Superficie del filtro 3.369 cm2 | ||
| Tubo flexible de aspiración D 27/32 mm x 3,5 m-AS | ||
| Longitud de la línea de conexión a la red 7,5 m | ||
| Nivel de intensidad sonora según EN 60335-2-69/ Incertidumbre K 70 dB(A)/3 dB | ||
| Nivel de vibración mano-brazo según EN 60335-6-69/Incertidumbre K <2,5 m/s2/1,5 m/s2 | ||
| Tipo de protección IP X4 | ||
| Capacidad del depósito CTM MIDI I 15 l | ||
Sistemas móviles de aspiración
Dimensiones (L x An x Al) CTM MIDI | 470 x 320 x 495 mm
Peso CTM MIDI I 11,3 kg
5 Uso conforme a lo previsto
El sistema de aspiración móvil es apropiado para
- Succionar y aspirar polvo de hasta 0,1 mg/m³ correspondiente a la clase de polvo «M», incluido polvo de madera y pintura
- aspirar agua;
- proporcionar un alto rendimiento en aplicaciones profesionales; conforme a IEC/EN 60335-2-69.

El usuario será responsable de cualquier utilización indebida.
6 Puesta en servicio

ADVERTENCIA
Tensión o frecuencia no permitida Peligro de accidente
- Observar los datos indicados en la placa de tipo.
▶ Tener en cuenta las particularidades de cada país.
6.1 Primera puesta en servicio
- Colocar la bolsa filtrante/bolsa de evacuación [2].
▶ Montar el enrollacables [3].
▶ Conectar el tubo flexible de aspiración [3].
6.2 Conectar el sistema móvil de aspiración

ADVERTENCIA
Peligro de lesiones por herramientas en funcionamiento sin control
- Antes de conectarlo, asegurarse de que la herramienta conectada esté apagada.

ADVERTENCIA
Peligro de lesiones por descarga eléctrica
- Conectar el enchufe a un enchufe con protección de puesta a tierra.
- No meter las manos en el enchufe del sistema móvil de aspiración.

Si el sistema móvil de aspiración está conectado con el enchufe, el enchufe de la máquina conduce electricidad continuamente al sistema móvil de aspiración.
Conectar el sistema móvil de aspiración con el enchufe
El sistema móvil de aspiración está desconectado.
- Conectar el cable de red con el enchufe. El enchufe de la máquina [1-2] conduce electricidad.
Poner el sistema móvil de aspiración en el modo de espera
▶ Pulsar el interruptor de conexión y desconexión [1-11].
El enchufe de la máquina [1-2] conduce electricidad.

El LED verde [1-18] indica el modo de espera.
Poner en marcha el sistema móvil de aspiración automáticamente
El sistema móvil de aspiración está en el modo de espera.
Para poner en marcha automáticamente el sistema móvil de aspiración: Conectar la herramienta conectada.
Poner en marcha el sistema móvil de aspiración de forma manual
El sistema móvil de aspiración está en el modo de espera.
▶ Pulsar la tecla MAN [1-17].

Desenchufar el sistema móvil de aspiración en caso de no utilizarse o antes de
realizar cualquier trabajo de mantenimiento y limpieza.
6.3 Conectar la herramienta eléctrica

ADVERTENCIA
Peligro de lesiones
- Observar el consumo nominal máximo en el enchufe de la máquina (véase el capítulo Datos técnicos).
▶ Desconectar la herramienta eléctrica.
Conectar la herramienta eléctrica conectada a la red eléctrica con el sistema móvil de aspiración
- Conectar la herramienta eléctrica al enchufe de la máquina [1-2].
La herramienta eléctrica está conectada con el sistema móvil de aspiración mediante un cable de red.
Conectar la herramienta eléctrica con batería con el sistema móvil de aspiración (MINI I / MIDI I)
▶ Pulsar la tecla de conexión [1-20] en el modo de espera.
El indicador de conexión [1-19] parpadea lentamente. El sistema móvil de aspiración está listo para conectarse durante 60 segundos.
- Conectar la herramienta eléctrica de batería.
El sistema móvil de aspiración se pone en marcha y la herramienta eléctrica de batería queda conectada hasta que se desconecte el sistema móvil de aspiración de forma manual o hasta que se desenchufe.
Después, la herramienta de batería se debe volver a acoplar.
Con la conexión de una nueva herramienta eléctrica de batería se sobrescribe la conexión actual.
6.4 Conectar el terminal móvil (MINI I / MIDI I)
Se puede conectar un terminal móvil (p. ej., un teléfono inteligente) mediante Bluetooth® con el sistema móvil de aspiración (p. ej., para actualizar el software con la aplicación de Festool).
En el modo de espera, mantener pulsada la tecla de conexión [1-20] del sistema móvil de aspiración durante 3 segundos.
El indicador de conexión [1-19] parpadea rápidamente.
El sistema móvil de aspiración está listo para conectarse durante 60 segundos.
- Seguir las indicaciones de la aplicación de Festool.
6.5 Mando a distancia (MINI I / MIDI I)
Conectar el mando a distancia y el sistema móvil de aspiración
Para poder conectar un mando a distancia con un sistema móvil de aspiración, debe reiniciarse el mando a distancia (véase capítulo de reinicio del mando a distancia).
Hasta ahora, los mandos a distancia no conectados podían conectarse directamente.
La conexión establecida entre un mando a distancia y el sistema móvil de aspiración se mantiene incluso tras la desconexión manual del sistema o tras desenchufarlo.
El sistema móvil de aspiración se puede conectar con un máximo de cinco mandos a distancia al mismo tiempo. El sistema móvil de aspiración solo se puede conectar con una única herramienta eléctrica de batería en cada uso.
En el modo de espera, mantener pulsada la tecla de conexión [1-20] del sistema móvil de aspiración durante 3 segundos.
El indicador de conexión [1-19] parpadea rápidamente.
El sistema móvil de aspiración está listo para conectarse durante 60 segundos.
▶ Pulsar la tecla MAN del mando a distancia. El mando a distancia queda guardado de forma permanente en el sistema móvil de aspiración.
Conexión y desconexión
Después de conectar el mando a distancia con el sistema móvil de aspiración, este se puede conectar y desconectar con el mando a distancia.
Para conectar/desconectar, pulsar la tecla MAN en el mando a distancia.
Reiniciar el mando a distancia
Al reiniciarlo, se borra la conexión de un mando a distancia con el sistema móvil de aspiración.
- Mantener pulsadas la tecla de conexión y la tecla MAN durante 10 segundos.
El indicador LED se ilumina en color magenta cuando ha concluido el reinicio.
6.6 Borrar todas las herramientas guardadas. (MINI I / MIDI I)
- Mantener pulsada la tecla de conexión [1-20] durante al menos 3 segundos. El indicador de conexión [1-19] parpadea rápidamente.
▶ Soltar de nuevo la tecla de conexión.
En un plazo de 3 segundos, pulsar las teclas Más y Menos [1-18] a la vez durante al menos 3 segundos.
Español
El sistema móvil de aspiración confirma el comando con tres parpadeos rápidos.
7 Ajustes
7.1 Ajustar el diámetro del tubo de aspiración

En los tubos flexibles de aspiración con chip RFID el diámetro del tubo de aspiración se detecta automáticamente.
En los tubos flexibles de aspiración sin Chip RFID hay que ajustar manualmente el diámetro del tubo de aspiración en el modo de espera.
7.3 Control del caudal de aire
Por motivos de seguridad, si la velocidad del aire en el tubo flexible de aspiración desciende
▶ Pulsar las teclas Más o Menos [1-18] hasta ajustar el diámetro deseado.
El LED se ilumina en el campo con el diámetro deseado.

Si se conecta un tubo flexible de aspiración con chip RFID se sobrescriben los ajustes manuales.
7.2 Regulación de la capacidad de aspiración
▶ Pulsar las teclas Más o Menos [1-18] durante la aspiración.
por debajo de 20 m/s, suena una señal acústica de advertencia (para clase de polvo M).
| Posibles causas Solución | |
| La regulación de la potencia de aspiración [1-18] está ajustada a un valor demasiado bajo. | Ajustar la regulación de la potencia de aspiración a un valor superior (véase el capítulo 7.2). |
| El ajuste del tubo flexible de aspiración [1-18] no encaja con el diámetro del tubo (solo en caso de tubos flexibles de aspiración sin chip RFID). | Ajustar el diámetro correcto del tubo flexible (véase el capítulo 7.1). |
| El tubo flexible de aspiración está atascado o doblado. | Eliminar obstrucciones o dobleces. |
| La bolsa filtrante está llena. Colocar una nueva bolsa filtrante (véase el capítulo) 8.5. | |
| Filtro principal sucio. Limpiar el filtro principal (véase capítulo 8.4). Cambiar el filtro principal (véase capítulo 8.6). | |
| El control electrónico no funciona. Encargar la reparación a un taller de servicio de Festool. | |
| Aspirar en mojado. La fiabilidad funcional no está afectada, no es necesario tomar medidas. | |
7.4 Protector contra sobretemperatura
Para proteger el sistema móvil de aspiración frente a un sobrecalentamiento, el protector contra sobretemperatura desconecta la herramienta antes de alcanzar la temperatura crítica. El LED inferior [1-18] muestra una avería.
El LED se ilumina en rojo Sobretemperatura
- Desconectar el sistema móvil de aspiración y dejar que se enfríe.
▶ Volver a conectar el sistema móvil de aspiración después de unos 5 minutos.
7.5 Bloqueo del freno [1A]
▶ Levantar el sistema móvil de aspiración ligeramente por la parte delantera.
- Empujar el freno [1-13] hacia abajo hasta fijarlo.
Para soltarlo, pulsar la tecla [1-12].
7.6 SysDoc

ADVERTENCIA
Peligro de lesiones
- No utilizar la superficie para depositar objetos del sistema móvil de aspiración como superficie de apoyo.

ATENCIÓN
Peligro de lesiones
- Durante el transporte, asegurarse de que el cierre T-Loc y los cuatro cierres SysDoc estén cerrados.
Se puede fijar un Systainer en la superficie para depositar objetos [1-7] con el cierre T-Loc [1-8]. Los Systainer sin cierre T-Loc se pueden fijar con los cuatro cierres de SysDoc [1-3].
8 Trabajo
8.1 Aspirar los materiales secos


ENCIÓN
Polvo perjudicial para la salud Daños en las vías respiratorias
▶ Utilizar siempre una bolsa filtrante.


ENCIÓN
Polvos perjudiciales para la salud Daños en las vías respiratorias
- Antes de aspirar, comprobar que el filtro principal está intacto.
Cuando se aspiren polvos que sobrepasen los valores de concentración máxima, solo se debe aspirar una única fuente de polvo (herramienta eléctrica o neumática).
Al aspirar el polvo que se desprende de las herramientas eléctricas en funcionamiento se debe:
garantiza una ventilación suficiente y respetar las disposiciones regionales.
Valores límite: Aire de salida máx. 50 % del caudal de aire fresco
Fórmula:volumen ambiental V_A x nivel de renovación del aire R_A
8.2 Aspiración de materiales húmedos/ líquidos

Retirar la bolsa filtrante.
Utilizar filtros húmedos especiales.
Cuando se alcanza el nivel de llenado máximo, la aspiración se interrumpe automáticamente. El LED inferior [1-18] se ilumina en rojo.
▶ Desconectar el sistema móvil de aspiración [1-11].
▶ Abrir los enganches de sujeción y retirar la parte superior de la herramienta [1-10].
▶ Vaciar el depósito para suciedad [1-9].
Después de aspirar en mojado, dejar secar el filtro principal.
Secar el sistema móvil de aspiración antes de aspirar el polvo seco.


ENCIÓN
Polvos perjudiciales para la salud Daños en las vías respiratorias
- Después de aspirar en mojado, retirar el filtro húmedo y sustituirlo por el filtro principal para sustancias secas.

ATENCIÓN
Salida de espuma o líquidos
- Desconectar inmediatamente la herramienta y vaciarla.
8.3 Salida del escape


ENCIÓN
Polvo perjudicial para la salud Daños en las vías respiratorias
▶ ¡No quitar el polvo soplando!
La salida del escape ofrece la posibilidad de derivar el aire de salida por medio de un tubo flexible de aspiración hacia el exterior del edificio.
▶ Abrir la rejilla de la abertura de soplado [1-14].
- Introducir el tubo flexible de aspiración en la abertura de soplado [1-14].
8.4 Limpiar el filtro y bolsa filtrante de forma manual
▶ Pulsar la tecla MAN [1-17] en el modo de espera.
- Poner la capacidad de aspiración [1-18] al máximo.
▶ Cerrar a mano el tubo flexible de aspiración y al mismo tiempo presionar brevemente
Español
hacia abajo la palanca de limpieza [1-16] tres veces.
8.5 Cambio de la bolsa filtrante sin polvo
- Abrir los enganches de sujeción y retirar la parte superior de la herramienta [2].
- Tirar de la lengüeta en la bolsa filtrante hasta que la apertura de la bolsa esté totalmente cerrada.
La bolsa filtrante ahora está cerrada con seguridad y se puede retirar. - Colocar la parte superior de la herramienta y cerrar los enganches de sujeción.
8.6 Sustitución del elemento de filtro
▶ Extraer el cajón de filtro [1-15] utilizado.
- Desechar el cajón de filtro usado teniendo en cuenta las disposiciones legales aplicables.
- Introducir el nuevo cajón de filtro [1-15].

Los números de pedido de los accesorios, filtros y material de consumo figuran en el catálogo Festool o en la dirección de internet www.festool.com.
AVISO
Daños en el motor
- El motor puede resultar dañado si se aspira sin tener un filtro principal montado o si este está dañado.
8.7 Al finalizar el trabajo
- Desconectar el sistema de aspiración móvil y extraer el enchufe.
- Enrollar el cable de conexión a la red eléctrica.
▶ Vaciar el depósito para suciedad.
▶ Tender el tubo flexible de aspiración [4-1] en el compartimento para tubos flexibles [1-7] que se puede cerrar. Tender la línea de conexión a la red [4-2] en el compartimento para tubos flexibles que se puede cerrar [1-7] o enrollarla en el enrollacables. Pasar el cable de red por la entalladura [4-3]. - Limpiar el sistema móvil de aspiración aspirándolo y limpiándolo a fondo por dentro y por fuera.
- Guardar el sistema móvil de aspiración en un lugar seco y protegido contra un uso no autorizado.

La tapa del compartimento para tubos flexibles también sirve para depositar herramientas.
9 Mantenimiento y cuidado

ADVERTENCIA
Peligro de lesiones, peligro de descarga eléctrica
- Desconectar el enchufe de la red antes de realizar cualquier trabajo de mantenimiento o de conservación.
- Todos los trabajos de mantenimiento y reparación que exijan abrir la carcasa del motor tan solo pueden ser llevados a cabo por un taller autorizado.

El servicio de atención al cliente y de reparaciones solo está disponible a través del fabricante o los talleres de reparación: Dirección más cercana en: www.festool.es/servicio

Utilizar solo piezas de recambio Festool originales. Referencia en: www.festool.es/servicio
- Limpiar los sensores del nivel de llenado [4-4] y vaciar el depósito para suciedad [1-9] regularmente.
Tener en cuenta las siguientes advertencias:
- El fabricante o una persona capacitada debe realizar un control técnico del polvo al menos una vez al año (p. ej., para comprobar posibles daños del filtro, la estanqueidad de la herramienta y el correcto funcionamiento de los dispositivos de control).
- Debe eliminarse todo aquello que no se pueda limpiar. Para ello, utilizar bolsas estancas. Tener en cuenta las condiciones vigentes de eliminación de los desechos.
10 Medio ambiente

No desechar la herramienta con la basura doméstica. Reciclar las herramientas, los accesorios y los embalajes de
forma respetuosa con el medio ambiente. Respetar las disposiciones nacionales vigentes.
Solo UE: De acuerdo con la Directiva europea sobre residuos de aparatos eléctricos y electrónicos y su transposición a la legislación nacional, las herramientas eléctricas usadas deben recogerse por separado y reciclarse de forma respetuosa con el medio ambiente.
Información sobre REACH: www.festool.com/reach
La marca denominativa Bluetooth® y los logotipos son marcas registradas de Bluetooth SIG, Inc. Por lo tanto, todo uso que TTS Tooltechnic Systems AG & Co. KG y, por consiguiente, también Festool, hagan de dicha marca está sujeto a un contrato de licencia.
