CTL 48 E LE EC/B22 R1 - Pölynimuri FESTOOL - Ilmainen käyttöohje ja opas

Laitetyyppi	Siirrettävä pölynimuri
Tuotemerkki	Festool
Malli	CTL 48 E LE EC/B22 R1
Pölyluokka	L (IEC 60335-2-69 mukaan)
Säiliön tilavuus	48 litraa
Mitat (P x L x K)	630 x 406 x 640 mm
Paino	19 kg
Virtalähde	Verkkovirta, jännite maakohtainen
Ottoteho	150 - 1100 W
Pistorasian maksimiliitäntäarvo	Jopa 2500 W maakohtaisesti
Maksimi tilavuusvirta	204 m³/h (3400 l/min)
Maksimi alipaine	23000 Pa
Suodatinpinta-ala	6318 cm²
Johdon pituus	7,5 m
Äänenpainetaso	72 dB(A) / epävarmuus K 3 dB
Suojausluokka	IP64
ATEX-merkintä	II 3D Ex tc IIIC T135°C Dc
ATEX-vyöhyke	Vyöhyke 22
Pölypussi	Kyllä, tyyppi SC-FIS-CT 48
Pääsuodatin	Vaihdettava, kuivasuodatin
Jäähdytysilmansuodatin	Vaihdettava, vähintään kerran vuodessa
Virtauksen valvonta	Kyllä, hälytys jos < 20 m/s
Imutehon säätö	Kyllä, kiertonappi
Sähkötyökalupistorasia	Automaattisella käynnistyksellä (AUTO)
Pneumaattisen työkalun liitäntä	Kyllä, pneumaattisen moduulin kautta
Seisontajarru	Kyllä, jarruvipu
Lämpösuoja	Kyllä, automaattinen sammutus
Anturien puhdistus	Nesteiden imuroinnin jälkeen
Huoltopalvelu	Festoolin valtuutetut huoltot

Usein kysytyt kysymykset - CTL 48 E LE EC/B22 R1 FESTOOL

Miten otan CTL 48 E LE EC/B22 R1 -imurin käyttöön?

Ennen ensimmäistä käyttöä poista säiliöstä lisävarusteet ja aseta pölypussi (SC-FIS-CT 48) säiliöön. Nosta yläosa takaisin ja sulje lukitussalvat. Asenna johtokela takapuolelle, aseta tulppa aukkoon ja liitä imuletku. Kytke pistoke maadoitettuun pistorasiaan.

Miten käytän AUTO-toimintoa työkalupistorasiassa?

Aseta kytkin [1-9] asentoon AUTO. Imuri käynnistyy automaattisesti, kun pistorasiaan [1-11] kytketty työkalu käynnistetään. Varmista, että työkalu on sammutettu ennen kuin vaihdat AUTO-asentoon.

Miten imen nesteitä tällä imurilla?

Poista pölypussi ennen nesteiden imurointia. Käytä mieluiten erityistä nestesuodatinta. Automaattinen pysäytys aktivoituu, kun maksimitäyttökorkeus saavutetaan. Imuroinnin jälkeen anna pääsuodattimen ja säiliön kuivua. Puhdista tasoanturit [9-1] säännöllisesti.

Milloin ja miten pölypussi vaihdetaan?

Vaihda pölypussi, kun se on täynnä tai kun pölytyyppi vaihtuu. Avaa sulkupellit, poista yläosa, ota käytetty pussi ulos ja hävitä se määräysten mukaisesti. Aseta uusi SC-FIS-CT 48 -pölypussi varmistaen, että lukitus napsahtaa paikalleen. Sulje laite.

Mitä teen, jos varoitusääni kuuluu?

Ääni ilmaisee, että ilman virtaus letkussa on alle 20 m/s. Tarkista: vastaako letkun halkaisijan asetus [1-8] letkua? Onko imuteho riittävä? Onko letku tukossa tai taittunut? Onko pölypussi täynnä? Onko pääsuodatin likainen? Jos ongelma jatkuu, ota yhteyttä Festoolin huoltopalveluun.

Miten puhdistan imurin vaarallisten pölyjen imuroinnin jälkeen?

Käytä hengityssuojainta. Katkaise laitteesta virta ja irrota pistoke. Puhdista imuri ja lisävarusteet perusteellisesti imuroimalla ja pyyhkimällä (sisältä ja ulkoa) ennen kuin viet ne saastuneelta alueelta. Puhdistamattomat osat on suljettava ilmatiiviisti muovipussiin kuljetusta varten.

Voinko käyttää imuria vyöhykkeellä 22?

Kyllä, tämä malli on sertifioitu vyöhykkeelle 22 (ATEX II 3D). Huomioi: älä käytä laitteen pistorasiaa [1-11] vyöhykkeellä 22 ja pidä se suljettuna. Älä kytke tai irrota johtoa kuormitettuna. Varmista sähköä johtavien osien maadoitus.

Miten vaihdan pääsuodattimen?

Irrota pistoke. Avaa lukitussalvat ja nosta yläosa pois. Käännä yläosa niin, että pääsuodatin on ylöspäin. Nosta kahvaa [7-3] ja irrota tuki [7-2]. Vaihda käytetty suodatin uuteen. Aseta tuki takaisin ja laske kahva alas, kunnes se napsahtaa. Nosta yläosa paikalleen ja sulje lukitussalvat.

Mitä teen, jos imuri sammuu lämpötilan takia?

Lämpösuoja sammuttaa laitteen ylikuumenemisen estämiseksi. Irrota pistoke ja anna jäähtyä noin 5 minuuttia. Tarvittaessa vaihda jäähdytysilmansuodatin (vähintään kerran vuodessa). Jos ongelma jatkuu, ota yhteyttä Festoolin huoltoon.

Mitä lisävarusteita suositellaan tälle imurille?

Käytä ainoastaan alkuperäisiä Festool-lisävarusteita: imuletku D 27 mm, pölypussit SC-FIS-CT 48, pääsuodatin, jäähdytysilmansuodatin ja pneumaattinen moduuli (pneumaattisille työkaluille). Nesteiden imurointiin suositellaan erityistä nestesuodatinta. Katso Festool-luettelo tai www.festool.com.

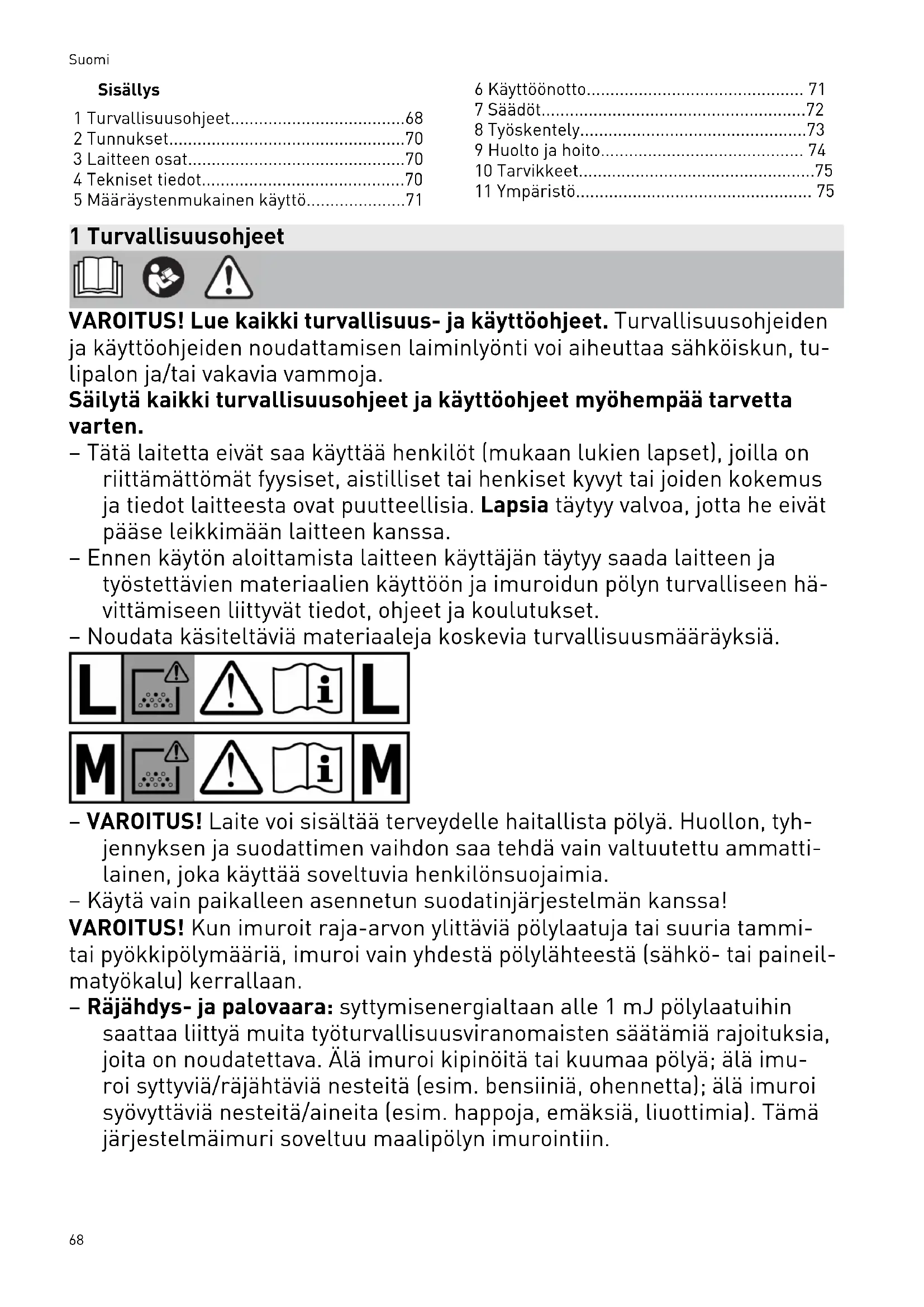

KÄYTTÖOHJE CTL 48 E LE EC/B22 R1 FESTOOL

1 Turvallisuusohjeet....68
2 Tunnukset....70
3 Laitteen osat....70
4 Tekniset tiedot....70
5 Määräystenmukainen käyttö....71

6 Käyttöönotto.... 71
7 Säädöt....72
8 Työskentely....73
9 Huolto ja hoito.... 74
10 Tarvikkeet....75
11 Ympäristö.... 75

1 Turvallisuusohjeet

VAROITUS! Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuusohjeiden ja käyttöohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja käyttöohjeet myöhempää tarvetta varten.

• Tätä laitetta eivät saa käyttää henkilöt (mukaan lukien lapset), joilla on riittämättömät fyysiset, aistilliset tai henkiset kyvyt tai joiden kokemus ja tiedot laitteesta ovat puutteellisia. Lapsia täytyy valvoa, jotta he eivät pääse leikkimään laitteen kanssa.
• Ennen käytön aloittamista laitteen käyttäjän täytyy saada laitteen ja työstettävien materiaalien käyttöön ja imuroidun pölyn turvalliseen hävittämiseen liittyvät tiedot, ohjeet ja koulutukset.
  – Noudata käsiteltäviä materiaaleja koskevia turvallisuusmääräyksiä.

L ! ! i L M ! ! i M

• VAROITUS! Laite voi sisältää terveydelle haitallista pölyä. Huollon, tyh-jennyksen ja suodattimen vaihdon saa tehdä vain valtuutettu ammattilainen, joka käyttää soveltuvia henkilönsuojaimia.
• Käytä vain paikalleen asennetun suodatinjärjestelmän kanssa!

VAROITUS! Kun imuroit raja-arvon ylittäviä pölylaatuja tai suuria tammi-tai pyökkipölymääriä, imuroi vain yhdestä pölylähteestä (sähkö- tai paineil-matyökalu) kerrallaan.

– Räjähdys- ja palovaara: syttymisenergialtaan alle 1 mJ pölylaatuihin saattaa liittyä muita työturvallisuusviranomaisten säätämiä rajoituksia, joita on noudatettava. Älä imuroi kipinöitä tai kuumaa pölyä; älä imuroi syttyviä/räjähtäviä nesteitä (esim. bensiiniä, ohennetta); älä imuroi syövyttäviä nesteitä/aineita (esim. happoja, emäksiä, liuottimia). Tämä järjestelmäimuri soveltuu maalipölyn imurointiin.

- Älä vahingoita verkkovirtajohtoa (esim. ajamalla sen yli, kiskomalla sitä, ...). Suojaa kuumalta öljyltä ja teräviltä reunoilta. Älä irrota pistoketta pistorasiasta johdosta vetämällä.

- Tarkasta pistoke ja sähköjohto säännöllisesti ja anna valtuutetun huoltokorjaamon vaihtaa ne uusiin, jos havaitset niissä vaurioita. Korvaa verkkovirtajohto vain varaosaluettelossa ilmoitetulla johtotyypillä.

- Älä altista laitetta sateelle.

- Turvallisuussyistä käytä laitetta vain suojamaadoitetun pistorasian kautta.

- Käytä laitteen pistorasiaa vain ohjeissa ilmoitettuun tarkoitukseen.

- Käytä vain alkuperäisiä Festool-tarvikkeita.

- Vedä järjestelmäimurin pistoke irti pistorasiasta käyttötauukojen ajaksi sekä ennen imuriin liittyviä huolto- ja puhdistustöitä.

- Varoitus! Staattisen sähkön varautumisen estämiseksi älä puhdista laitetta kuivalla liinalla. Käytä antistaattista pyyhettä tai kosteaa liinaa.

- Tyypin 22 pölynerottimet sopivat liitettäväksi pölyä tuottaviin koneisiin vyöhykkeellä 22. Varmista ehdottomasti, ettei laitteella imuroida sytytyslähteitä. Sähköä johtavien laitteen osien (mukaan lukien suojukset) ja suojausluokan II koneiden sähköä johtavien osien pitää olla maadoitet-tuja staattisen sähkön purkautumista varten. Staattisen sähkön purkau-tumiseen tarkoitetun maadoituksen voi tehdä pölynerottimen kautta tai erillisten staattista sähköä purkavien tarvikkeiden avulla.

- Räjähdysvaara: pidä laitteen pistorasia aina suljettuna ja poissa käytöstä vyöhykkeellä 22.

- Ota laite mukaan räjähdyssuojaus- ja palosuojausasiakirjoihin.

– Tulipalon yhteydessä tee laitteisto heti virrattomaksi ja ryhdy palosuo-jausmääräysten mukaisiin sammutustoimenpiteisiin.

- Älä nosta tai kuljeta nosturikoukun tai nostolaitteen varassa!

- Laitetta saa käyttää vain, kun kaikki suodattimet (mukaan lukien moottorin jäähdytysilmansuodatin) ovat paikoillaan ja ehjiä.

- Älä kytke tai irrota sähköjohtoja kuormitettuina.

- Hätätapauksessa (esim. oikosulun tai muun sähkövian yhteydessä) katkaise laitteen toiminta ja vedä verkkovirtapistoke irti.

- Tätä laitetta eivät saa käyttää sellaiset henkilöt, jotka saattavat reagoida herkästi sähköiskuun (esim. ihmiset, joilla on sydämentahdistin)), koska laitteeseen voi varautua staattista sähköä.

- Huomioi työskentelyalueen olosuhteet ja varmista oma ja sivullisten turvallisuus laitteen kujetuksen ja käytön aikana.

Tällä tavalla estät esim. imuletkun tai verkkovirtavirtajohdon aiheutta-mat kompastumiset.

• Käytä vain alkuperäistä Festool-imuletkua.
  – Pidä pakkauskalvot poissa lasten ulottuvilta.

Tukehtumisvaara.

2 Tunnukset

Tun- Merkitys nus

Varoitus yleisestä vaarasta

Sähköiskuvaara

Lue ohjeet/huomautukset!

Lue ohjeet/huomautukset!

Käytä hengityssuojainta!

Älä hävitä kotitalousjätteiden mukana.

Varoitus! Laite voi sisältää terveydelle haitallista pölyä!

Älä imuroi hehkuvaa pölyä tai muita syttymislähteitä. Älä käytä kipinöitä synnyttävien koneiden kanssa!

Zone 22

Zone 22

Vyöhykkeessä 22 pidä lait- teen pistorasia suljettuna! Älä käytä laitteen pistorasiaa vyöhykkeessä 22!

3 Laitteen osat

[1-1] Sulkutulppa
[1-2] Imuaukko
[1-3] Paineilmaliitäntä
[1-4] Energia-/imuamppelin liitäntä
[1-5] Kahva
[1-6] SysDoc
[1-7] Työntökahva SB-CT (lisävaruste)
[1-8] Letkuhalkaisijan säätö
[1-9] Laitekytkin
[1-10] Imutehon säätö
[1-11] Laitepistorasia jossa kytkentäautomatiikka
[1-12] Kiinnityssalpa
[1-13] Likasäiliö
[1-15] Jarru

4 Tekniset tiedot

Siirrettävät imurit

Liitäntäarvo laitepistorasiaan maks. EU

CH

ROK

AUS

CN

2500 W

1200 W

2200 W

1300 W

1100 W

Siirrettävät imurit
Virtaus (ilma) maks., turbiini 204 m3/h (3400 l/min)
Alipaine maks., turbiini 23000 Pa
Suodatinpinta 6318 cm2
Imuletku halk. 27 mm x 3,5 mAS
Verkkoliitäntäjohdon pituus 7,5 m
Värähtelyemissioarvo <2,5 m/s2
Äänenpainetaso EN 60704-2-1 mukaan / Epävarmuus K 72 dB(A) / 3 dB
Suojausluokka IP 64
Säiliön tilavuus 48 l
Mitat P x L x K 630 x 406 x 640 mm
Paino 19 kg
Sallittu ympäristön lämpötila käytössä -5 - 40 °C
ATEX-tunnusmerkintä II 3D Ex tc IIIC T135°C Dc - 5 °C≤Ta≤40°C
Tyyppitarkastustodistuksen numero IBExU15ATEXB004

5 Määräystenmukainen käyttö

Järjestelmäimuri soveltuu määräysten mukaisesti käytettynä kuivien ja palonarkojen pölylaatujen imurointiin koneista ja laitteista vyöhykkeessä 22.

CTM 48 E LE EC/B22 R1: tämä järjestelmäimuri soveltuu määräysten mukaisesti käytettynä raja-arvoltaan enintään 0,1 mg/m³ terveydelle haitallisten pölylaatujen ja puupölyn imurointiin normin IEC 60335-2-69 pölyluokan 'M' mukaan. Laite on tarkoitettu ammattikäyttöön.

CTL 48 E LE EC/B22 R1: tämä järjestelmäimu-ri soveltuu määräysten mukaisesti käytettynä raja-arvoltaan enintään 1 mg/m³ terveydelle haitallisten pölylaatujen imurointiin normin IEC 60335-2-69 pölyluokan 'L' mukaan.

Tämä järjestelmäimuri soveltuu määräysten mukaisesti käytettynä veden imurointiin.

Tämä järjestelmäimuri soveltuu normien IEC 60335-1 ja IEC 60335-2-69 mukaiseen vaativaan ammattikäyttöön.

Laite on tarkoitettu ammattikäyttöön.

Tämä siirreltävä imuri ei sovellu herkästi räjäh- tävien pölyjen (esimerkiksi räjähdysaineet), syt- tyvien nesteiden ja syttyvien pölyjen ja nestei- den seosten imurointiin.

Tämä siirreltävä imuri ei sovellu käytettäväksi yhdessä syttymislähteitä tuottavien koneiden ja laitteiden kanssa.

Koneen käyttäjä vastaa määräystenvastaisesta käytöstä aiheutuneista vahin-

goista.

6 Käyttöönotto

VAROITUS

Kielletty jännite tai taajuus!

Onnettomuusvaara

▶ Virtalähteen verkkojännitteen ja taajuuden täytyy vastata konekilvessä annettuja tieto- ja.
- Ennen laitteen käyttöönottoa on hankittava liitäntälupa asianomaiselta energialaitokselta.

6.1 Ensimmäinen käyttöönottokerta

• Avaa kiinnityssalvat [2-2] ja ota laitteen yläosa [2-1] pois.
  ▶ Ota tarvikeosat pois likasäiliöstä [2-3] ja pakkauksesta!
  ▶ Laita pölypussi lakisääteisten määräysten mukaiseen likasäiliöön (ks. kappale 7.9).
• Aseta yläosa [2-1] paikalleen ja sulje kiinnityssalvat [2-2].
  Asenna johdon käärintäpidin siirrettävän imurin taustapuolelle (ks. kuva [3]).
  Kiinnitä sulkutulppa [1-1] suojukseen (ks. kuva [1]).

Suomi

▶ Kytke imuletku imuaukkoon [1-2].

6.2 Päälle-/poiskytkentä

- Kytke verkkopistoke suojamaadoitettuun pistorasiaan.

Jatkojohtoa ei saa käyttää vyöhykkeellä 22.

HUOMIO

Loukkaantumisvaara hallitsemattomasti käynnistyvien sähkötyökalujen takia

- Varmista ennen kytkimen kääntämistä asentoon "AUTO" tai "MAN", että paikalleen kytketty sähkötyökalu on kytketty pois toiminnasta.

Kytkin [1-9] toimii päälle-/poiskytkimenä.

Kytkimen asento '0'

Laitepistorasia [1-11] on virraton, siirrettävä imuri on kytketty pois toiminnasta.

Kytkimen asento 'MAN'

Laitepistorasia [1-11] on virtaajohtava, märkäkuivaimuri käynnistyy.

Kytkimen asento 'Auto'

Laitepistorasia [1-11] on virtaajohtava, märkäkuivaimuri käynnistyy, kun paikalleen liitetty työväline kytketään toimintaan.

7 Säädöt

7.1 Letkuhalkaisijan säätö

▶ Säädä letkuhalkaisijan säädin [1-8] laittee-seen kytketyn letkuhalkaisijan koon mu-kaan.

Tämä varmistaa, että imuletkun virtausno-peus mitataan oikein (ks. luku Virtauksen valvonta).

7.2 Sähkötyökalun kytkentä

VAROITUS

Räjähdysvaara, loukkaantumisvaara

▶ Vyöhykkeessä 22, älä käytä laitteen pistorasiaa!
▶ Huomioi laitepistorasian suurin sallittu liitäntäarvo (ks. luku Tekniset tiedot).
▶ Kytke sähkötyökalu pois päältä.
▶ Kytke sähkötyökalu laitepisterasiaan [1-11].

7.3 Paineilmatyökalun kytkentä

VAROITUS

Loukkaantumisvaara

▶ Kytke paineilmatyökalu pois päältä.

Paineilmamoduulin [1-3] avulla siirreltävän imurin päällekytkentäautomatiikka toimii myös paineilmatyökaluja käytettäessä.

Lisäksi suosittelemme asentamaan syöttöyksikön VE (495886). Syöttöyksikkö suodattaa ja öljyää paineilman ja mahdollistaa ilmanpaineen säädön. IAS-järjestelmällä varustettujen Festool-paineilmatyökalujen liittämistä varten on saatavana IAS-liitäntäkappale (454757).

Kytkentäautomatiikan moitteettoman toiminnan takaamiseksi työkalun käyttöpaineen täytyy olla 6 baaria.

7.4 Energia-/imuamppelin liittäminen

Energia-/imuamppelin (EAA) liitännän [1-4] avulla voit liittää siirreltävän imurin EAA:han, jolloin siirreltävän imurin päällekytkentäautomatiikka yhdistyy EAA:han.

7.5 Imuvoiman säätö

▶ kiertonupista [1-10].

7.6 Imumuhvi

Imumuhvin ohivirtaustoiminto estää hiomako-neiden ja lattiasuulakkeiden imeytymisen kiinni sileitä pintoja vasten.

Avaa

Käännä säätörengas asentoon "OPEN".

Sulje

Käännä säätörengas asentoon "CLOSE".

7.7 Jarrun lukitus

Painamalla mustaa jarruvipua [1-15] estät siirrettävää imuria vierimästä paikaltaan. Nosta sitä varten siirrettävää imuria hieman etupuoleltaan ja paina musta jarruvipu alas, niin että se lukittuu paikalleen. Kun haluat avata lukituksen, paina vihreää vipua [1-14].

7.8 Lämpösulake

Ylikuumentumisen estämiseksi lämpösulake katkaisee siirrettävän imurin toiminnan ennen kriittisen lämpötilan saavuttamista.

▶ Ylikuumentumisen estämiseksi lämpösulake katkaisee siirrettävän imurin toiminnan ennen kriittisen lämpötilan saavuttamista.
- Kytke siirreltävä imuri pois päältä ja anna sen jäähtyä noin 5 minuutin ajan.
Tarvittaessa vaihda jähdytysilmasuodatin (ks. kappale 9.2).

① Jos siirrettävä imuri ei suostu tämän jälkeen enää käynnistymään, ota sinä tapauksessa yhteyttä Festool-huoltoon.

7.9 Suodatinpussin (SC-FIS-CT 48) vaihto

Suodatinpussin irrotus [4]

• Avaa kiinnityssalvat [2-2] ja ota laitteen yläosa [2-1] pois.
  ▶ Ota suodatinpussi pois.
• Hävitä käytöstä poistettu suodatinpussi laki-määräysten mukaan.

Suodatinpussin asennus [5]

▶ Laita uusi suodatinpussi (SC-FIS-CT 48) paikalleen (kuva [4]). Tärkeää: Paina suo-

datinpussin muhvi voimakkaasti paikalleen imuaukon liitäntään.

① Huolehdi siitä, ettei suodatinpussi jää ju- miin ylä- ja alaosan väliin.

▶ Aseta yläosa [2-1] paikalleen ja sulje kiinnityssalvat [2-2].

7.10 Virtauksen valvonta

Jos ilmavirran nopeus ilmaletkussa laske 20 m/s nopeutta alemmaksi, silloin laitteesta kuu-luu turvallisuussyistä varoitusääni.

Mahdolliset syyt Korjaus

Imutehon säädin [1-10] asetettu liian mata-laan arvoon.

Aseta imutehon säädin suurempaan arvoon (ks. luku 7.5).

Kiertonuppia [1-8] ei ole säädetty kytketyn letkuhalkaisijan koolle.

Säädä oikea letkuhalkaisija (ks. luku 7.1).

Imuletku tukkeutunut tai taittunut umpeen. Poista tukos tai taittuma.

Suodatinpussi täynnä. Laita uusi suodatinpussi paikalleen (ks. luku 7.9).

Pääsuodatin likainen. Vaihda pääsuodatin (katso luku 9.1).

Valvontaelektroniikan toimintavirhe. Korjauta vika Festool-huoltokorjaamossa.

Märkäimurointi. Ei aiheuta haittaa toimintaturvallisuudelle, ei vaa- di mitään toimenpiteitä.

8 Työskentely

8.1 Käsittely

Systainer-alusta SysDoc: Alustapinnalle voit kiinnittää neljän pikakiinnittimen avulla [6-1] Systainerin.

8.2 Kuivien aineiden imurointi

HUOMIO

Terveydelle haitallista pölyä Hengitysteiden loukkaantumisvaara

• Käytä terveydelle haitallisten aineiden imu-roinnissa suodatinpussia!
• Käytä laitetta ainoastaan silloin, kun virtauksen valvonta toimii moitteettomasti.

Huomioi imuroidessasi toiminnassa olevien sähkötyökalujen aikaansaamaa pölyä:

Jos poistoilma ohjataan takaisin työtilaan, täl- löin huoneessa täytyy olla riittävän hyvä ilman vaihtuvuus L. Vaadittavien raja-arvojen noudat- tamiseksi takaisin huoneeseen ohjattu virtaus saa olla korkeintaan 50 % raittiin ilman virtauk- sesta (huoneen tilavuus V_R x ilman vaihtuvuus

L_w . Noudata tämän lisäksi paikallisia määräyksiä.

Huomio: Kostea pääsuodatin tukkeutuu no-peammin, kun imuroidaan kuivia aineita. Tästä syystä pääsuodatin kannattaa kuivattaa tai kor-vata kuivalla ennen pölyn imurointia.

8.3 Nesteiden imurointi

Poista pölypussi ennen nesteiden imurointia (katso luku 7.9). Suosittelemme käyttämään erityistä märkäsuodatinta.

Kun suurin sallittu täyttöaste saavutetaan, imu- rointi keskeytyy automaattisesti.

Anna märkäimuroinnin jälkeen pääsuodattimen ja säiliön kuivua!

HUOMIO

Laitteesta ulosvuotava vaahto ja nesteet

- Sammuta laite välittömästi ja tyhjennä likasäiliö.

8.4 Töiden jälkeen

Tyhjennä ja puhdista siirreltävä imuri aina käytön jälkeen ja aina tarvittaessa.

Suomi

• Katkaise märkäkuivaimurin toiminta ja vedä verkkopistoke irti pistorasiasta.
  ▶ Rullaa verkkoliitäntäjohto kelalle.
  ▶ Tyhjennä likasäiliö.
  ▶ Sulje imuaukko [1-2] sulkutulpalla [1-1].

VAROITUS

Terveydelle haitallista pölyä Hengitysteiden loukkaantumisvaara

▶ Puhdista siirrettävä imuri ja sen kaikki tarvikkeet täydellisesti imuroimalla ja pyyhkimällä (sisältä ja ulkoa), ennen kuin kuljetat sen pois likaiselta alueelta.
▶ Osat, joita ei pystytä puhdistamaan täydellisesti, täytyy sulkea kuljetusta varten ilmitiiviisti muovisäkkiin.
▶ Käytä hengityssuojainta!

Säilytä tätä laitetta vain sisätiloissa.

▶ Laita märkäkuivaimuri talteen kuivaan säilytystilaan, jossa se on suojassa luvattomalta käytöltä.

9 Huolto ja hoito

VAROITUS

Loukkaantumisvaara, sähköiskuvaara

• Irrota aina sähköpistoke pistorasiasta ennen kaikkia huolto- ja puhdistustöitä!
• Kaikki moottorin rungon avaamista edellyttävät huolto- ja korjaustyöt saa antaa vain valtuutetun huoltokorjaamon tehtäväksi.

VAROITUS

Staattisen sähkön varautuminen Räjähdysvaara

▶ Puhdistus-, huolto- ja korjaustöitä saa suo-rittaa vain vyöhykkeen 22 ulkopuolella!

Vaurioituneet varolaitteet ja osat täytyy korjauttaa tai vaihdattaa valtuutetussa ammattikorjaamossa, mikäli käyttöohjeissa ei ole muutoin mainittu.

Anna vain valmistajan tai valtuutetun huolto-korjaamon tehdä huolto- ja korjaustyöt: Lähimmän huoltopisteen voit katsoa nettiosoitteesta: www.festool.fi/huolto

Käytä vain alkuperäisiä Festool-varaosia! Tuotenumerot voit katsoa nettiosoitteesta: www.festool.fi/huolto

Noudata seuraavia ohjeita:

• Anna valmistajan tai asiantuntijan tehdä vähintään kerran vuodessa pölytekninen tarkastus, esim. suodattimen vaurioiden, laitteen vuotojen ja valvontalaitteiden toimin-tavirheiden varalta.
  – Huolto- ja korjaustöiden yhteydessä kaikki likaiset osat, joita ei voida puhdistaa tyydyttävästi, täytyy hävittää. Sellaiset osat täytyy toimittaa hävitettäviksi tiiviissä pusseissa paikallisten jätehuoltomääräysten mukaan.
• Käyttäjän itse tekemissä huoltotöissä laite tulee purkaa, puhdistaa ja huoltaa aiheuttamatta vaaraa huoltohenkilökunnalle tai muille ihmisille. Asiaankuuluviiin varotoimenpiteisiin kuuluvat myrkkyjen hävittäminen ennen laitteen purkamista, laitteen purkamispaikan suodatetun pakkotoimisen ilmanvaihdon varmistaminen, huoltopisteen puhdistus ja asiaankuuluvat henkilökohtaiset suojavarusteet.

9.1 Pääsuodattimen vaihto

HUOMAUTUS

Moottorin vaurioitumisvaara

• Älä missään tapauksessa imuroi ilman pai-kallaan olevaa pääsuodatinta, koska muu-ten moottori voi vaurioitua.
• Avaa kiinnityssalvat [2-2] ja ota laitteen yläosa [2-1] pois.
• Käännä laitteen yläosa ylösalaisin, niin että pääsuodatin osoittaa ylöspäin (kuva[7]).
• Käännä vipu [7-3] ylös ja ota pidin [7-2] pois.
  ▶ Ota käytetty pääsuodatin [7-1] pois ja korvaa uudella.
• Hävitä käytöstä poistettu pääsuodatin laki-määräysten mukaan.
  ▶ Laita pidin [7-2] paikalleen ja käännä vipu [7-3] alas, niin että se lukittuu.
• Aseta yläosa [2-1] paikalleen ja sulje kiinnityssalvat [2-2].

9.2 Jäähdytysilmasuodattimen vaihto [8]

Vaihda siirreltävän imurin jäähdytysilmasuodatin lämpötilan vuoksi tapahtuneen pois päältä

kytkeytymisen yhteydessä ja vähintään kerran vuodessa.

Suositamme, että vaihdat jäähdytysilmasuodattimen aina pääsuodattimen vaihtamisen yhteydessä.

▶ Irrota jäähdytysilmakansi [8-1].
- Irrota jäähdytysilmasuodatin ja vaihda sen tilalle uusi!
▶ Kiinnitä jäähdytysilmakansi.

9.3 Likasäiliön tyhjennys

Yläosan irrottamisen jälkeen likasäiliö [2-3] voidaan tyhjentää.

- Puhdista nesteiden imuroinnin jälkeen säännöllisesti täyttötason ilmaisimet [9-1] pehmeällä liinalla ja tarkasta ne vaurioiden varalta.

10 Tarvikkeet

VAROITUS

Hyväksymättömien tarvike- ja varaosien käyttö

Räjähdysvaara

- Tyypin 22 märkäkuivaimureissa saa käyttää vain Festoolin erityisesti tähän tarkoitukseen hyväksymiä tarvike- ja varaosia - katso ilmoitetut kulutustarvikkeet, tarvikelista ja varaosaluettelo.

Käytä vain tälle koneelle tarkoitettuja alku- peräisiä Festool-tarvikkeita ja Festool-kulutus- materiaaleja, koska nämä järjestelmäkompo- nentit on sovitettu parhaalla mahdollisella ta- valla toisiinsa. Muiden valmistajien tarvikkeiden ja kulutusmateriaalien käyttö voi huonontaa työtulosten laatua ja rajoittaa oikeutta takuu- vaatimuksiin. Käyttökohteesta riippuen ne voi- vat lisätä koneen kulumista tai koneen käyttä- jän rasittumista. Varmista siksi oma ja koneesi turvallisuus ja takuun säilyminen käyttämällä ainoastaan alkuperäisiä Festool-tarvikkeita ja Festool-kulutusmateriaaleja!

Tarvikkeiden ja suodattimen tilausnumerot voit katsoa Festool-tuoteluettelosta tai Internet-osoitteesta "www.festool.com".

11 Ympäristö

Älä heitä käytöstä poistettua konetta talousjätteiden joukkoon! Toimita käytöstä poistetut laitteet, tarvikkeet ja pak-

kaukset ympäristöystävälliseen kierrätykseen. Noudata voimassaolevia kansallisia määräyksiä.

Käytöstä poistettuja sähkö- ja elektroniikkalaitteita koskevan eurooppalaisen direktiivin ja sitä vastaavan kansallisen lainsäädännön mukaan loppuun käytetyt sähkötyökalut täytyy kerätä erikseen talteen ja toimittaa ympäristöä säästävään kierrätykseen.

Kohdassa www.festool.fi/recycling on tietoja asianmukaisen hävittämisen takaavista keräyspisteistä.

Teave REACH kohta: www.festool.fi/reach

Indholdsfortegnelse
