CT 15 E - Vysavač FESTOOL - Bezplatný návod k obsluze

Typ produktu	Mobilní vysavač
Značka	Festool
Model	CT 15 E
Objem nádoby	15 litrů
Příkon	350 – 1200 W
Maximální přípustné zatížení přístrojové zásuvky (EU)	2200 W
Maximální objemový průtok (vzduch)	130 m³/h (vysavač) / 222 m³/h (centrála)
Maximální podtlak (centrála)	24 000 Pa
Filtrační plocha	3508 cm²
Sací hadice	D 27/32 mm × 3,5 m
Délka síťového kabelu	5,5 m
Rozměry (D × Š × V)	470 × 320 × 430 mm
Hmotnost	11,2 kg
Hladina akustického tlaku	70 dB(A) (neurčitost 3 dB)
Vibrace ruka-paže	< 2,5 m/s² (neurčitost 1,5 m/s²)
Stupeň krytí	IP X4
Použití v souladu s určením	Neškodný prach, nečistoty, voda, profesionální použití
Typy sání	Suché a mokré (se speciálním filtrem na kapaliny)
Hlavní funkce	Ruční a automatické zapnutí/vypnutí, regulace sacího výkonu, obtok manžety
Filtrační systém	Hlavní filtr v zásuvce, filtrační sáček pro suché vysávání
Údržba	Pravidelně čistěte hladinová čidla, vypouštějte nádobu, vyměňujte filtrační sáček bez prachu
Příslušenství v balení	Sací hadice, filtrační sáček, hlavní filtr, sací manžeta
Opravitelnost	Originální náhradní díly Festool, oprava autorizovaným servisem
Záruka	Viz podmínky Festool

Často kladené otázky - CT 15 E FESTOOL

Jaký je maximální výkon vysavače?

Příkon je 350 až 1200 W. Zásuvka přístroje unese až 2200 W (EU) pro připojené nářadí.

Mohu vysávat kapaliny pomocí CT 15 E?

Ano, ale je třeba vyjmout filtrační sáček a použít speciální filtr na kapaliny. Vysavač se automaticky vypne po dosažení maximální hladiny.

Jaké druhy prachu mohu vysávat?

Vysavač je určen pro nezdraví škodlivý prach, nečistoty, písek a hobliny. Nevysávejte hořlavé, výbušné nebo agresivní látky.

Jak nastavit sací výkon?

V režimu sání stiskněte tlačítko plus nebo mínus na spínači [1-12] pro zvýšení nebo snížení výkonu.

Může se vysavač automaticky spustit s nářadím?

Ano, v pohotovostním režimu zapněte nářadí připojené k zásuvce přístroje a vysavač se automaticky spustí.

Jak udržovat hlavní filtr?

Hlavní filtr je v zásuvce [1-6] a snadno se vyměňuje. Nikdy nepoužívejte vysavač bez hlavního filtru nebo s poškozeným filtrem, abyste nepoškodili motor.

Co dělat, když se vysavač přehřeje?

Tepelná pojistka vypne přístroj. Spodní kontrolka LED se rozsvítí červeně. Vypněte vysavač, nechte jej asi 5 minut vychladnout a poté jej znovu zapněte.

Jak vyprázdnit filtrační sáček bez rozprášení prachu?

Otevřete spony, sejměte horní část a poté zatáhněte za jazýček filtračního sáčku, dokud není otvor zcela uzavřen. Sáček je tak před vyjmutím utěsněn.

Mohu použít vysavač s delší hadicí?

Používejte pouze originální sací hadici Festool (D 27/32 mm × 3,5 m). Použití jiných hadic může ohrozit bezpečnost a výkon.

Kde najdu náhradní díly?

Originální náhradní díly Festool jsou k dispozici na www.festool.cz/sluzby nebo u autorizovaného servisu.

NÁVOD K OBSLUZE CT 15 E FESTOOL

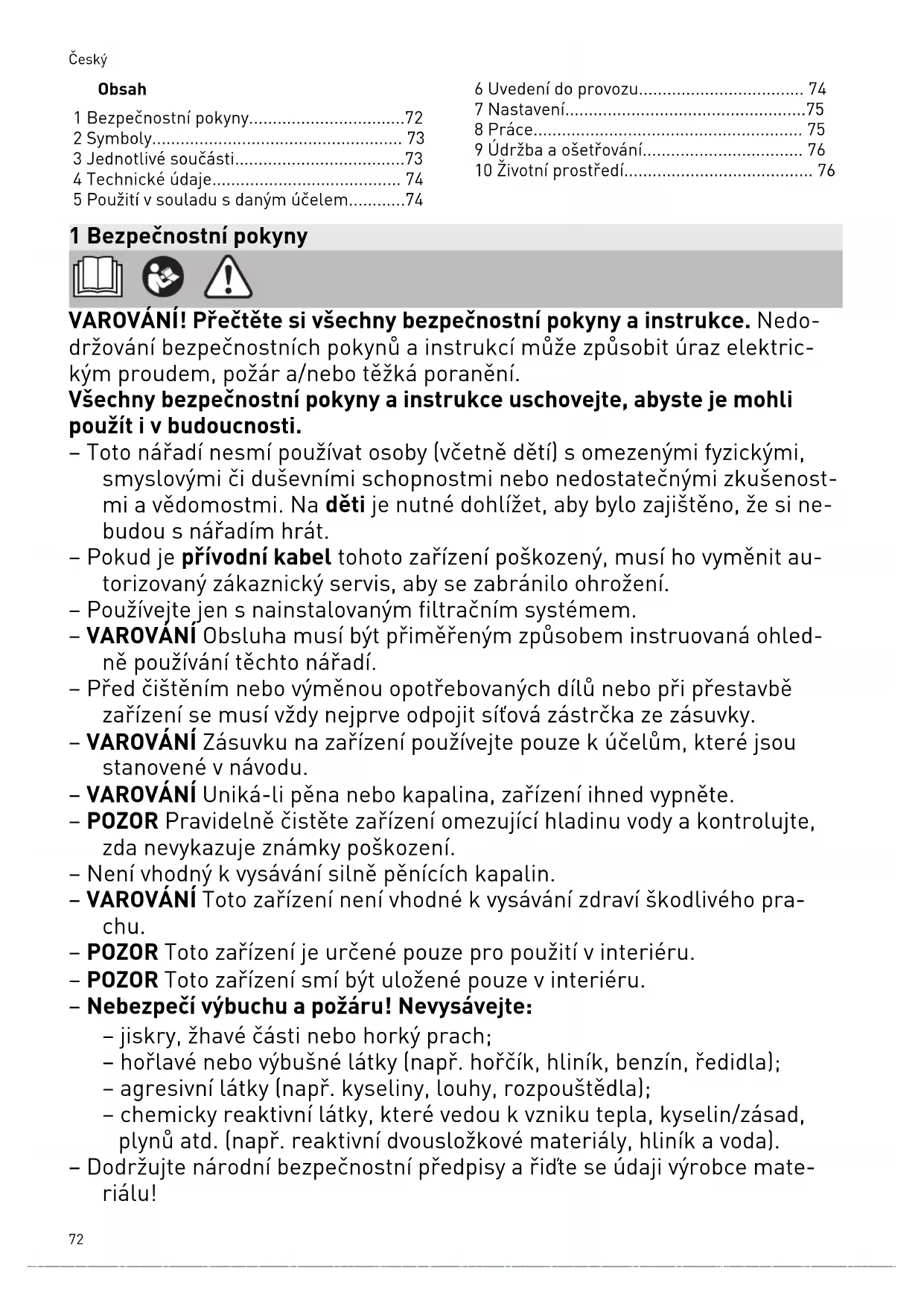

cs Originál návodu k obsluze - Mobilní vysavače 72

1 Bezpečnostní pokyny....72
2 Symboly....73
3 Jednotlivé součásti....73
4 Technické údaje.... 74
5 Použití v souladu s daným účelem....74

6 Uvedení do provozu.... 74
7 Nastavení....75
8 Práce.... 75
9 Údržba a ošetřování.... 76
10 Životní prostředí.... 76

1 Bezpečnostní pokyny

VAROVÁNÍ! Přečtěte si všechny bezpečnostní pokyny a instrukce. Nedodržování bezpečnostních pokynů a instrukcí může způsobit úraz elektrickým proudem, požár a/nebo těžká poranění.

Všechny bezpečnostní pokyny a instrukce uschovejte, abyste je mohli použít i v budoucnosti.

• Toto nářadí nesmí používat osoby (včetně dětí) s omezenými fyzickými, smyslovými či duševními schopnostmi nebo nedostatečnými zkušenostmi a vědomostmi. Na děti je nutné dohlížet, aby bylo zajištěno, že si nebudou s nářadím hrát.
  – Pokud je přívodní kabel tohoto zařízení poškozený, musí ho vyměnit autorizovaný zákaznický servis, aby se zabránilo ohrožení.
  – Používejte jen s nainstalovaným filtračním systémem.
• VAROVÁNÍ Obsluha musí být přiměřeným způsobem instruovaná ohledně používání těchto nářadí.
  – Před čištěním nebo výměnou opotřebovaných dílů nebo při přestavbě zařízení se musí vždy nejprve odpojit síťová zástrčka ze zásuvky.
• VAROVÁNÍ Zásuvku na zařízení používejte pouze k účelům, které jsou stanovené v návodu.
  – VAROVÁNÍ Uniká-li pěna nebo kapalina, zařízení ihned vypněte.
• POZOR Pravidelně čistěte zařízení omezující hladinu vody a kontrolujte, zda nevykazuje známky poškození.
  – Není vhodný k vysávání silně pěnících kapalin.
• VAROVÁNÍ Toto zařízení není vhodné k vysávání zdraví škodlivého prachu.
• POZOR Toto zařízení je určené pouze pro použití v interiéru.
• POZOR Toto zařízení smí být uložené pouze v interiéru.
• Nebezpečí výbuchu a požáru! Nevysávejte:
  – jiskry, žhavé části nebo horký prach;
  – hořlavé nebo výbušné látky (např. hořčík, hliník, benzín, ředidla);
• agresivní látky (např. kyseliny, louhy, rozpouštědla);
• chemicky reaktivní látky, které vedou k vzniku tepla, kyselin/zásad, plynů atd. (např. reaktivní dvousložkové materiály, hliník a voda).
  – Dodržujte národní bezpečnostní předpisy a řidte se údaji výrobce materiálu!

– Používejte pouze s vhodnými ochrannými pomůckami!
– Používejte, pouze pokud jste při vizuální kontrole nezjistili žádné poškození, v suchém prostředí a podle návodu!
- Pravidelně kontrolujte zástrčku, zásuvku, kabel a filtr, abyste zabránili ohrožení. Poškozené elektrické součásti nechte vyměnit výhradně v autorizovaném zákaznickém servisu.
– Nezvedejte a nepřemistujte pomocí háku jeřábu nebo zvedacího zařízení.
– Mobilní vysavač nesmí být nesen za upevnění [1-3] sací hadice!
– Zařízení postavte na rovný podklad a zajistěte proti rozjetí.
– Toto zařízení nesmí používat osoby, které mohou citlivě reagovat na úraz elektrickým proudem (např. lidé s kardiostimulátorem), protože nelze vyloučit vznik statického néboje. Aktivujte funkci bypass na speciální sací objímce
– Používejte pouze originální sací hadici Festool.
– Zohledněte příslušné pracoviště a při přepravě nebo práci se zařízením dávejte pozor na sebe a na ostatní.

Zabráníte tak např. zakopnutí o sací hadici nebo síťový kabel.

– Balicí fólie nepatří do rukou dětem.

Hrozí nebezpečí udušení.

2 Symboly

Varování před všeobecným nebezpečím

Varování před úrazem elektrickým pro- udem

Přečtěte si návod k obsluze, bezpečnostní pokyny.

Přečtěte si návod k použití, bezpečnostní pokyny!

Nevyhazujte do domovního odpadu.

Vytáhněte sítovou zástrčku ze zásuvky.

Používejte respirátor.

Stoupání zakázáno

Značka CE: Potvrzuje shodu elektrického nářadí se směrnicemi Evropského společenství.

Rada, upozornění

Instruktážní návod

3 Jednotlivé součásti

[1-1] Zásuvka pro připojení nářadí

[1-2] Úložný rám pro kabel a příslušenství

[1-3] Upevnění sací hadice

[1-4] Držadlo k.

[1-5] Uzávěr

[1-6] Výsuvný filtr

[1-7] Uzavírací spona

[1-8] Vyfukovací otvor

[1-9] Odpadní nádoba

[1-10] Vypínač

[1-11] Tlačítko MAN

[1-12] Regulace sacího výkonu

Jvedené obrázky se nacházejí na začátku návo- du k použití.

4 Technické údaje

Mobilní vysavače
Příkon 350-1 200 W
Max. příkon zásuvky pro připojení nářadí EU	CH, DK	2 200 W
		1 150 W
	GB	1 610 W
Max. objem proudění (vzduchu) vysavač / turbína 130 m3/h / 222 m3/h
Max. podtlak, turbína 24 000 Pa
Plocha filtrační patrony 3 508 cm2
Sací hadice D 27/32 mm x 3,5 m-RAS/CT
Délka přívodního kabelu 5,5 m
Hladina akustického tlaku podle EN 60335-2-69 / nejistota K 70 dB(A) / 3 dB
Hodnota vibrací působících na ruku/paži podle EN 60335-2-69 / nej- < 2,5 m/s2 / 1,5 m/s2istota K
Stupeň krytí IP X4
Objem nádoby CT 15 E 15 l
	CT 25 E 25 l
Rozměry D × Š × V CT 15 E 470 × 320 × 430 mm
	CT 25 E 470 × 320 × 510 mm
Hmotnost CT 15 E 11,2 kg
	CT 25 E	12 kg

5 Použití v souladu s daným účelem

Mobilní vysavač je vhodný pro

• vysávání a odsávání zdravotně nezávadného prachu, nečistot, písku, pilin,
• vysávání vody,
• zvýšené namáhání při profesionálním použití, podle IEC/EN 60335-2-69.

Mobilní vysavač je vhodný pouze pro použití v interiéru.

Při použití v rozporu s určeným účelem přebírá odpovědnost uživatel.

6 Uvedení do provozu

VAROVÁNÍ

Nepřípustné napětí nebo nepřípustná frekvence!

Nebezpečí úrazu

▶ Řidte se údaji na typovém štítku.
▶ Vezměte v úvahu specifika příslušné země.

6.1 První uvedení do provozu

▶ Nasadte filtrační vak [2].
▶ Připojte sací hadici [3].

6.2 Připojení mobilního vysavače

VAROVÁNÍ

Nebezpečí poranění při nekontrolovaném rozběhnutí nářadí

- Před zapnutím dbejte na to, aby bylo připojené nářadí vypnuté.

VAROVÁNÍ

Nebezpečí poranění elektrickým proudem

• Sítovou zástrčku zapojte do uzemněné zásuvky.
  ▶ Nesahejte do zásuvky mobilního vysavače.

① Když je mobilní vysavač zapojený do síťové zásuvky, je zásuvka pro připojení nářadí na mobilním vysavači trvale pod proudem.

Zapojení mobilního vysavače do zásuvky

Mobilní vysavač je vypnutý.

▶ Zapojte síťový kabel do zásuvky.
Zásuvka pro připojení nářadí [1-1] je pod proudem.

Přepnutí mobilního vysavače do pohotovostního režimu

▶ Stiskněte vypínač [1-10].
Zásuvka pro připojení nářadí [1-1] je pod proudem.

i Zelená LED [1-12] signalizuje pohotovostní režim.

Automatické spuštění mobilního vysavače

Mobilní vysavač je v pohotovostním režimu.

▶ Pro automatické spuštění mobilního vysavače: Zapněte připojené nářadí.

Manuální spuštění mobilního vysavače

Mobilní vysavač je v pohotovostním režimu.

▶ Stiskněte tlačítko MAN [1-11].

Když mobilní vysavač nepoužíváte nebo před prováděním údržby a čištění vytáh-

něte jeho síťovou zástrčku ze zásuvky.

6.3 Připojení elektrického nářadí

VAROVÁNÍ

Nebezpečí poranění

▶ Dodržujte maximální příkon zásuvky pro připojení nářadí (viz kapitolu Technické údaje).
▶ Vypněte elektrické nářadí.

Spojení sítového elektrického nářadí s mobilním vysavačem

- Zapojte elektrické nářadí do zásuvky pro připojení elektrického nářadí [1-1].

Elektrické nářadí je síťovým kabelem spojené s mobilním vysavačem.

7 Nastavení

7.1 Regulace sací síly

▶ V sacím režimu stiskněte tlačítko plus nebo minus [1-12].

7.2 Odsávací objímka

Funkce obtoku odsávací objímky zabraňuje přisátí brusek a podlahových hubic k hladkým povrchům.

Otevřít

▶ Nastavovací kroužek otočte do polohy „OPEN“.

Zavřít

▶ Nastavovací kroužek otočte do polohy „CLOSE“.

7.3 Tepelná pojistka

Aby nedošlo k přehřátí, tepelná pojistka vypne mobilní vysavač před dosažením kritické teploty. Nejdolnější LED [1-12] signalizuje poruchu.

LED svítí červeně Nadměrná teplota

▶ Vypněte mobilní vysavač a nechte ho vychladnout.
▶ Cca po 5 minutách mobilní vysavač znovu zapněte.

8 Práce

8.1 Odsávání suchých materiálů

Odsávání suchých materiálů

Vždy použijte filtrační vak.

8.2 Vysávání mokrých materiálů / kapalin

Odstraňte filtrační vak!

Použijte speciální filtr pro mokré vysává- ní.

Po dosažení maximální výšky naplnění se vysávání automaticky přeruší.

Nejdolnější LED [1-12] svítí červeně.

▶ Vypněte mobilní vysavač [1-10].
▶ Otevřete uzavírací spony [1-7] a sejměte horní část.
▶ Vyprázdněte odpadní nádobu [1-9].

Po mokrém sání nechte uschnout filtr pro mokré vysávání!

Mobilní vysavač a odpadní nádobu před vysáváním suchého prachu a před uložením osušte.

UPOZORNĚNÍ

Zdraví škodlivý prach

Poškození dýchacích cest

▶ Po mokrém sání vyjměte filtr pro mokré vysávání a vyměňte ho za hlavní filtr na suchý materiál.

UPOZORNĚNÍ

Unikající pěna a kapaliny

▶ Zařízení okamžitě vypněte a vyprázdněte.

8.3 Vyfukování odpadního vzduchu

UPOZORNĚNÍ

Zdraví škodlivý prach

Poškození dýchacích cest

▶ Neodfukujte prach!

Vyfukování odpadního vzduchu umožňuje odvádění odpadního vzduchu pomocí sací hadice mimo budovu.

▶ Otevřete mřížku před vyfukovacím otvo- rem [1-8].
- Zasuňte sací hadici do vyfukovacího otvoru [1-8].

8.4 Bezprašná výměna filtračního vaku

▶ Otevřete uzavírací spony a sejměte horní část zařízení [2].
- Zatáhněte krytku na filtračním vaku tak, aby byl otvor filtračního vaku úplně uzavřený.
Filtrační vak je nyní bezpečně uzavřený a lze ho vyjmout.
▶ Nasadte horní část vysavače a zavřete uza-vírací spony.

8.5 Výměna filtračního prvku [6]

▶ Vytáhněte opotřebovaný zásuvný filtr [1-6].
▶ Opotřebovaný zásuvný filtr zlikvidujte v souladu se zákonnými předpisy.
▶ Zasuňte nový zásuvný filtr [1-6].

① Objednací čísla příslušenství, filtrů a spotřebního materiálu najdete v katalogu Festool nebo na internetu na „www.festool.cz“.

- Používejte jen originální příslušenství a spotřební materiál Festool. Pouze příslušenství otestované a schválené firmou Festool je bezpečné a perfektně přizpůsobené pro příslušné nářadí a použití.

OZNÁMENÍ

Poškození motoru

• Nikdy nevysávejte bez namontovaného hlavního filtru nebo s poškozeným hlavním filtrem, protože se může poškodit motor.

8.6 Po práci

▶ Vypněte mobilní vysavač a vytáhněte síťovou zástrčku ze zásuvky.
▶ Vyprázdněte odpadní nádobu.
▶ Mobilní vysavač uvnitř i venku vysajte a otřete.
▶ Naviňte přívodní kabel.
▶ Vložte přívodní kabel [4-1] do uzamykatelné schránky. Přívodní kabel vedte otvorem [4-2].
▶ Odpojte sací hadici [5-1] a upevněte ji k mobilnímu vysavači [1-3].
- Pravidelně čistěte čidla naplnění [7-1] a kontrolujte, zda nejsou poškozená.
▶ Mobilní vysavač uložte v suché místnosti tak, aby nemohlo dojít k neoprávněnému použití.
i Kryt úložného rámu slouží také pro odkládání nářadí.

9 Údržba a ošetřování

VAROVÁNÍ

Nebezpečí poranění elektrickým proudem

▶ Před jakýmikoli pracemi údržby a opravami vytáhněte vždy síťovou zástrčku ze zásuvky!
▶ Všechny práce údržby a opravy, které vyžadují otevření krytu motoru, smí provádět pouze autorizovaný zákaznický servis.

Servis a opravy smí provádět pouze výrobce nebo servisní dílny. Nejbližší adresu najdete na: www.festool.cz/sluzby

Používejte jen originální náhradní díly Festool! Obj. č. na: www.festool.cz/sluzby

10 Životní prostředí

Nářadí nevyhazujte do domovního odpadu! Nářadí, příslušenství a obaly odevzdejte k ekologické recyklaci. Dodržujte

platné vnitrostátní předpisy.

Podle evropské směrnice o odpadních elektrických a elektronických zařízeních a provádění

v národním právu se musí staré elektrické nářadí shromažďovat odděleně a odevzdat k ekologické recyklaci.

Informace o sběrných místech pro řádnou likvidaci najdete na www.festool.cz/recycling.

Informace k REACH: www.festool.cz/reach

Spis treści
