INSTRUKCJA OBSŁUGI Cleantec CTL MINI I FESTOOL

pl: Deklaracja zgodności UE. Niniejszym oświadczamy nawłasną odpowiedzialność, że produkt ten spełnia wszystkie obowiązujące wymogi następujących dyrektyw UE, norm lub dokumentów normatywnych.

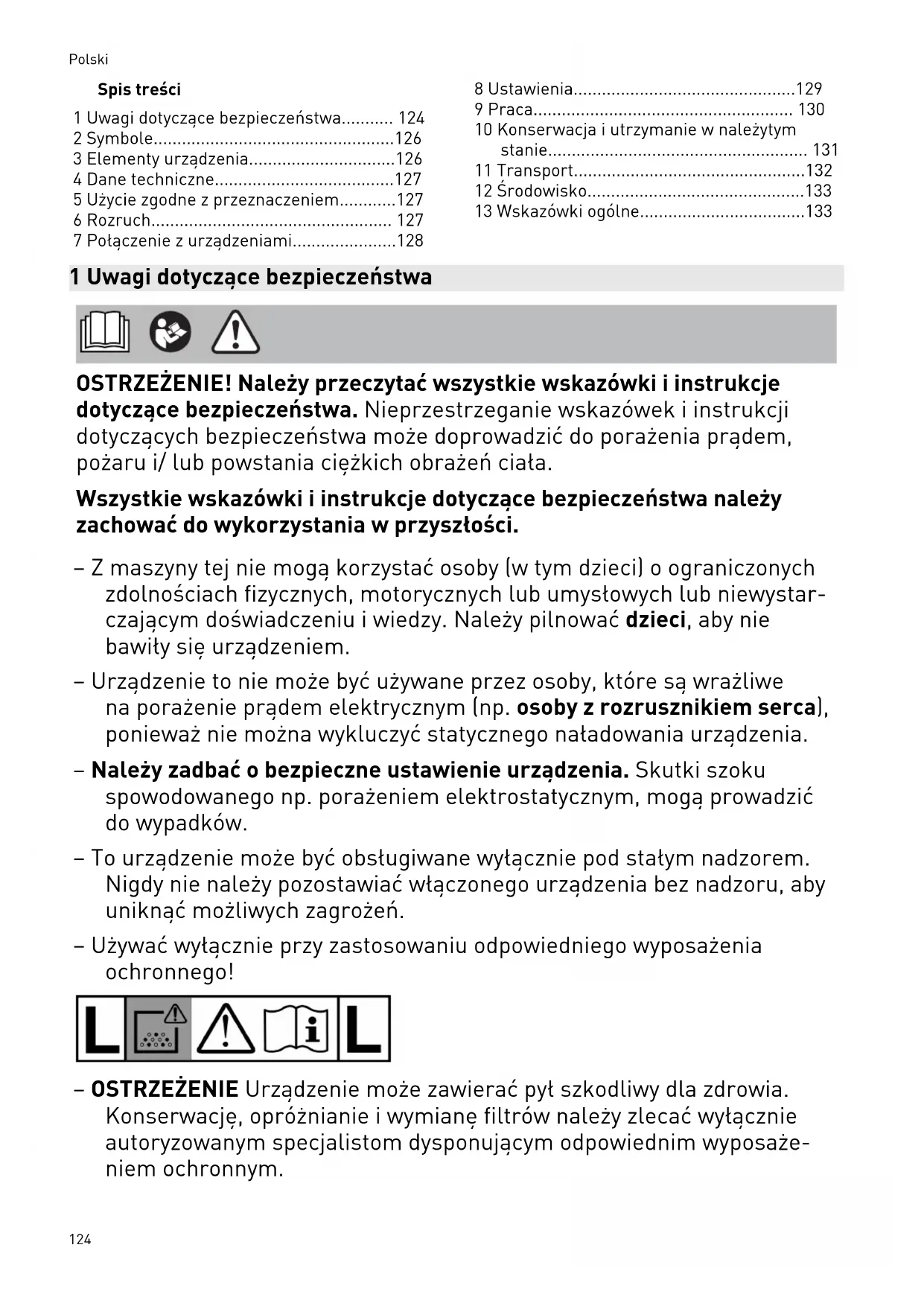

1 Uwagi dotyczące bezpieczeństwa...... 124
2 Symbole....126
3 Elementy urządzenia....126
4 Dane techniczne....127
5 Użycie zgodne z przeznaczeniem......127
6 Rozruch.... 127
7 Połączenie z urządzeniami....128

8 Ustawienia....129
9 Praca.... 130
10 Konserwacja i utrzymanie w należytym stanie.... 131
11 Transport....132
12 Środowisko....133
13 Wskazówki ogólne....133

1 Uwagi dotyczące bezpieczeństwa

OSTRZEŻENIE! Należy przeczytać wszystkie wskazówki i instrukcje dotyczące bezpieczeństwa. Nieprzestrzeganie wskazówek i instrukcji dotyczących bezpieczeństwa może doprowadzić do porażenia prądem, pożaru i/ lub powstania ciężkich obrażeń ciała.

Wszystkie wskazówki i instrukcje dotyczące bezpieczeństwa należy zachować do wykorzystania w przyszłości.

– Z maszyny tej nie mogą korzystać osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, motorycznych lub umystowych lub niewystarczającym doświadczeniu i wiedzy. Należy pilnować dzieci, aby nie bawiły się urządzeniem.
– Urządzenie to nie może być używane przez osoby, które są wrażliwe na porażenie prądem elektrycznym (np. osoby z rozrusznikiem serca), ponieważ nie można wykluczyć statycznego naładowania urządzenia.
– Należy zadbać o bezpieczne ustawienie urządzenia. Skutki szoku spowodowanego np. porażeniem elektrostatycznym, mogą prowadzić do wypadków.
– To urządzenie może być obstugiwane wyłącznie pod statym nadzorem. Nigdy nie należy pozostawiać włączonego urządzenia bez nadzoru, aby uniknąć możliwych zagrożeń.
– Używać wyłącznie przy zastosowaniu odpowiedniego wyposażenia ochronnego!

L ! ! i L

- OSTRZEŻENIE Urządzenie może zawierać pyt szkodliwy dla zdrowia. Konserwację, opróżnianie i wymianę filtrów należy zlecać wyłącznie autoryzowanym specjalistom dysponującym odpowiednim wyposażeniem ochronnym.

- Eksploatacja dozwolona tylko z zainstalowanym systemem filtrowania.

- UWAGA!

Urządzenie jest przeznaczone tylko do użytku wewnątrz pomieszczeń. Urządzenie należy przechowywać tylko w pomieszczeniach.

- OSTRZEŻENIE Gniazda na maszynie używać wyłącznie do celów opisanych w niniejszej instrukcji.

- OSTRZEŻENIE W przypadku wycieku piany lub płynu należy natychmiast wyłączyć urządzenie.

- UWAGA Regularnie czyścić ogranicznik poziomu wody i sprawdzać, czy nie ma śladów uszkodzeń.

- OSTRZEŻENIE Operator musi być odpowiednio przeszkolony w zakresie postugiwania się tych maszyn.

- OSTRZEŻENIE W przypadku odsysania pytów przekraczających wartości graniczne lub w przypadku dużej ilości pytów drewna dębowego i bukowego odsysać tylko jedno źródło pyłu (narzędzie elektryczne lub pneumatyczne).

– Niebezpieczeństwo wybuchu i pożaru! Nie wolno zasysać:

• iskier, części żarzących się lub gorących pytów;
  – substancji palnych lub wybuchowych (np. magnezu, aluminium, benzyny, rozcieńczalników);
  – substancji o agresywnych właściwościach (np. kwasów, zasad, rozpuszczalników);
  – wchodzących w reakcje chemiczne substancji, które prowadzą do wydzielania ciepła, kwasów/zasad, gazów itp. (np. wchodzących w reakcje materiałów 2K, aluminium i wody).

– Przestrzegać obowiązujących na terenie danego kraju przepisów bezpieczeństwa i stosować się do zaleceń producenta obrabianego materiału!

– Przed czyszczeniem, konserwacją, wymianą materiałów eksploatacyjnych lub konwersją urządzenia należy zawsze odłączyć wtyczkę sieciową od gniazda.

– Używać tylko po stwierdzeniu sprawności na podstawie kontroli wzrokowej, w suchym otoczeniu, zgodnie z instrukcją!

- Regularnie sprawdzać wtyczkę, moduł gniazda wtykowego, przewód i filtr, aby uniknąć zagrożenia. Uszkodzone elektryczne komponenty oddawać do wymiany wyłącznie do autoryzowanych warsztatów serwisowych.

– Należy stosować wyłącznie oryginalny wąż ssący firmy Festool.

– Uwzględnić środowisko pracy i uważać na siebie i innych podczas transportu lub podczas pracy urządzeniem.

Pozwoli to uniknąć np. ryzyka potknięcia o wąż ssący lub przewód zasi- lający.

– Nosić urządzenie za przewidziany do tego uchwyt.

– Nie podnosić ani nie transportować za pomocą haków lub dźwignic.

– Foliowe opakowanie trzymać z dala od dzieci.

Istnieje ryzyko potknięcia.

2 Symbole

Ostrzeżenie przed ogólnym zagroże- niem

Ostrzeżenie przed porażeniem prądem

Przeczytać instrukcję obsługi i wska- zówki dotyczące bezpieczeństwa!

Należy stosować ochronę dróg odde- chowych.

Zalecenie, wskazówka

Ostrzeżenie! Urządzenie może zawierać pyt szkodliwy dla zdrowia!

Pyty kategorii L (niewielkie zagrożenie), nadaje się do odsysania pyłu o wartości ekspozycyjnej powyżej 1 mg/m³

Oznakowanie zgodności CE

Nie wyrzucać razem z odpadami domowymi.

Zakaz wchodzenia

Narzędzie wyposażone jest w chip umożliwiający zapis danych. Patrz rozdział 13.3.

3 Elementy urządzenia

[1-1] Gniazdo wtykowe urządzenia

[1-2] Przycisk potączenia

[1-3] Wskazanie potączenia

[1-4] Przycisk AC (tylko warianty z funkcją AUTOC- LEAN)

[1-5] Wskaźnik AC (tylko warianty z funkcją AUTOC- LEAN)

[1-6] Wskaznik stanu (regulacja siły ssania)

[1-7] Przyciski do regulacji siły ssania

[1-8] Przycisk MAN

[1-9] Włącznik/wyłącznik

[1-10] Schowek na wąż

[1-11] Uchwyt

[1-12] Blokada T-LOC do Systainerów

[1-13] Dźwignia czyszczenia (tylko warianty bez funkcji AUTOCLEAN)

[1-14] Filtr główny

[1-15] Zbiornik na zanieczyszczenia

[1-16] Klamry mocujące

[1-17] Otwór powietrza wylotowego

[1-18] Przycisk odblokowujący (hamulec)

[1-19] Hamulec

Podane rysunki znajdują się w załączniku instrukcji obsługi.

Niektóre z przedstawionych lub opisanych akcesoriów nie wchodzą w zakres dostawy.

4 Dane techniczne

Odkurzacze mobilne CTL MINI I
		CTL MIDI ICTL MIDI I AC
Pobór mocy 350 – 1200 W
Maks. moc przyłączeniowa gniazda wtykowego urządzenia.	UE	2400 W
	CH, DK	1100 W
	GB 230 V/ 110 V	1800 W/ 230 W
	KR	2300 W
Maks. natężenie przepływu (powietrze), odkurzacz/turbina 130 m^3/h / 222 m^3/h
Maks. podciśnienie, turbina 240 hPa
Wąż ssący D 27/32x3,5m-AS/CTR
Długość przewodu zasilającego 7,5 m
Poziom ciśnienia akustycznego zgodnie z EN 60335-2-69/ nieoznaczo-ność K		72 dB(A)/ 3 dB
Wibracje ręka-ramię zgodnie z normą EN 60335-2-69 < 2,5 m/s^2
Stopień ochrony IP X4
Częstotliwość 2402 Mhz – 2480 Mhz
Efektywna moc wypromieniowana izotropowo (Equivalent Isotropical Radiated Power, EIRP)		< 10 dBm
Pojemność zbiornika CT MINI I 10 l
	CT MIDI I 15 l
Wymiary dt. x szer. x wys. CT MINI I 470 x 320 x 455 mm
	CT MIDI I 470 x 320 x 495 mm
Ciężar	CT MINI I	11,2 kg
	CT MIDI I	11,5 kg
	CT MIDI I AC	11,8 kg

5 Użycie zgodne z przeznaczeniem

Odkurzacz mobilny nadaje się do

• zasysania i odsysania pytów o wielkości do 1 mg/m³ zgodnie z kategorią 'L',
• odsysania wody,
• eksploatacji przy zwiększonym obciążeniu w warunkach przemystowych, zgodnie z normą IEC/EN 60335-2-69.

W przypadku eksploatacji niezgodnej z

przeznaczeniem odpowiedzialność ponosi użytkownik.

6 Rozruch

OSTRZEŻENIE

Niedozwolone napięcie lub częstotliwość! Niebezpieczeństwo wypadku

• Przestrzegać informacji podanych na tabliczce znamionowej.
• Przestrzegać specjalnych przepisów, obowiązujących na danym obszarze administracyjnym.

6.1 Pierwsze uruchomienie

- Otworzyć klamry zamykające [1-16] i zdjąć górną część urządzenia, patrz rysunek [2].

Polski

▶ Wyjąć akcesoria ze zbiornika na zanieczyszczenia [1-15], patrz rysunek [2].
▶ Włożyć worek filtrujący lub jednorazowy do zbiornika na zanieczyszczenia, patrz rozdział 10.1 i 10.2.
▶ Nasadzić górną część urządzenia i zamknąć klamry zamykające [1-16].
Zamontować uchwyt do nawijania przewodu z tytu odkurzacza mobilnego, patrz rysunek [3].
▶ Podłączyć wąż ssący do urządzenia, patrz rysunek [4].

6.2 Podłączanie odkurzacza mobilnego

OSTRZEŻENIE

Niebezpieczeństwo zranienia przez niekontrolowane uruchomienie elektronarzędzi

- Przed włączeniem sprawdzić, czy podłączone elektronarzędzie jest wyłączone.

OSTRZEŻENIE

Niebezpieczeństwo obrażeń spowodowane prądem elektrycznym

▶ Podłączyć wtyczkę przewodu zasilającego do uziemionego gniazda sieciowego.
▶ Nie wkładać rąk do gniazda wtykowego odkurzacza mobilnego.

Gdy odkurzacz mobilny jest podłączony do gniazda sieciowego, gniazdo wtykowe odkurzacza mobilnego stale przewodzi prąd.

Ustalanie połączenia między odkurzaczem mobilnym a gniazdem wtykowym

Odkurzacz mobilny jest wyłączony.

- Podłączyć przewód zasilający do gniazda wtykowego.

☑ Gniazdo wtykowe urządzenia [1-1] przewodzi prąd.

Przełączanie odkurzacza mobilnego na tryb czuwania

▶ Nacisnąć włącznik/wyłącznik [1-9].

☑ Gniazdo wtykowe urządzenia [1-1] przewodzi prąd.

i Zielona dioda LED [1-6] wskazuje tryb czuwania.

Automatyczne uruchamianie odkurzacza mobilnego

Odkurzacz mobilny jest przełączony na tryb czuwania.

- W celu automatycznego uruchomienia odkurzacza mobilnego: Włączyć podłączone elektronarzędzie.

Ręczne uruchamianie odkurzacza mobilnego Odkurzacz mobilny jest przełączony na tryb czuwania.

▶ Nacisnąć przycisk MAN [1-8].

Gdy urządzenie nie jest używane, jak również przed przystąpieniem do wykonywania wszelkich prac związanych z konserwacją i czyszczeniem urządzenia, należy zawsze wyciągać wtyczkę z gniazda sieciowego.

7 Połączenie z urządzeniami

OSTRZEŻENIE

Niebezpieczeństwo zranienia, nieoczekiwane uruchomienie odkurzacza mobilnego

▶ Każdorazowo przed rozpoczęciem pracy z odkurzaczem mobilnym należy sprawdzić, jaki akumulator jest z nim połączony.
- Pilota zdalnego sterowania można mocować tylko do węża ssącego.
Elektronarzędzie akumulatorowe musi być zawsze potączone wężem ssącym z odkurzaczem mobilnym. Po pracy trzeba rozłączyć potączenie z odkurzaczem mobilnym.

7.1 Podłączanie elektronarzędzia

OSTRZEŻENIE

Niebezpieczeństwo zranienia

▶ Należy przestrzegać maksymalnej mocy przyłączeniowej w gnieździe wtykowym urządzenia (patrz rozdział Dane techniczne).
▶ Wyłączyć elektronarzędzie.

Ustalanie połączenia między elektronarzędziem zasilanym z sieci a odkurzaczem mobilnym

▶ Podłączyć elektronarzędzie do gniazda urządzenia [1-1].
☑ Elektronarzędzie jest połączone z odkurza-czem mobilnym za pomocą przewodu zasi-lającego.

Ustalanie połączenia między elektronarzędziem akumulatorowym a odkurzaczem mobilnym

▶ W trybie czuwania nacisnąć przycisk połączenia [1-2].

Wskaźnik potączenia [1-3] miga wolno.

Odkurzacz mobilny jest przez 60 sekund gotowy do nawiązania połączenia.

▶ Włączyć elektronarzędzie zasilane akumulatorowo.

Odkurzacz mobilny jest uruchomiony, a zasilane akumulatorowo elektronarzędzie jest z nim potączone aż do momentu ręcznego wyłączenia odkurzacza mobilnego lub wyciągnięcia wtyczki. Następnie należy ponownie podłączyć akumulator.

Podłączenie nowego zasilanego akumulatorowo elektronarzędzia zastępuje dotychczasowe połączenie.

7.2 Festool App\*

Odkurzacz mobilny można skonfigurować za pomocą aplikacji Festool App.

▶ W trybie czuwania nacisnąć przycisk potączenia [1-2] na odkurzaczu mobilnym i przytrzymać przez 3 sekundy.
Wskaźnik potączenia [1-3] miga szybko.
Odkurzacz mobilny jest przez 60 sekund gotowy do nawiązania połączenia.
▶ Postępować zgodnie ze wskazówkami aplikacji Festool App.
* Nie jest dostępna w każdym kraju.

7.3 Łaczenie pilota zdalnego sterowania CT-F I

Łączenie pilota z odkurzaczem mobilnym

Aby móc potączyć pilota z odkurzaczem mobilnym, należy przeprowadzić reset pilota (patrz Reset pilota zdalnego sterowania).

Dotychczas niepotączonego pilota zdalnego sterowania można potączyć bezpośrednio.

Potączenie między pilotem a odkurzaczem mobilnym zostaje zachowane również po ręcznym wyłączeniu lub wyciągnięciu wtyczki odkurzacza mobilnego.

W trybie czuwania nacisnąć przycisk połączenia [1-2] na odkurzaczu mobilnym i przytrzymać przez 3 sekundy. Wskaźnik połączenia [1-3] miga szybko. Odkurzacz mobilny jest przez 60 sekund gotowy do nawiązania połączenia.

▶ Nacisnąć przycisk MAN na pilocie. Pilot zdalnego sterowania jest trwale zapisany w odkurzaczu mobilnym.

Włączanie/wyłączanie

Po potączeniu pilota z odkurzaczem mobilnym, odkurzacz może być włączany i wyłączany za pomocą pilota.

▶ Aby włączyć i wyłączyć należy nacisnąć przycisk MAN na pilocie.

Reset na pilocie

Po zresetowaniu potączenie pilota zdalnego sterowania z odkurzaczem mobilnym zostaje usunięte.

▶ Nacisnąć przycisk połączenia oraz przycisk MAN i przytrzymać przez 10 sekund.

☑ Wskaźnik LED miga na różowo, jeśli proces resetowania zakończył się powodzeniem.

8 Ustawienia

8.1 Regulacja siły ssania

▶ W trybie ssania naciskać przyciski plus lub minus [1-7].

8.2 Mufa ssaca

Funkcja obejściowa mufy ssącej zapobiega przysysaniu szlifierek i ssawek podłogowych do gładkich powierzchni.

Otwarcie

- Przekręcić pierścień nastawczy na pozycję „OPEN” (OTWARCIE).

Zamknięcie

- Przekręcić pierścień nastawczy na pozycję „CLOSE” (ZAMKNIĘCIE).

8.3 Zabezpieczenie przed nadmiernym wzrostem temperatury

Dla ochrony przed przegrzaniem zabezpieczenie przed nadmiernym wzrostem temperatury wyłącza odkurzacz mobilny przed osiągnięciem krytycznej temperatury.

Dolna dioda wskaźnika stanu [1-6] świeci się na czerwono.

▶ Wyłączyć odkurzacz mobilny, pozostawić do ostygnięcia.
▶ Po upływie ok. 5 minut ponownie włączyć odkurzacz mobilny.

8.4 Zaciaganie hamulca [1A]

▶ Podnieść lekko odkurzacz mobilny z przodu.
▶ Nacisnąć hamulec [1-19] w dół aż do zatrzaśnięcia.
▶ W celu zwolnienia nacisnąć przycisk [1-18].

8.5 SYS-Dock

OSTRZEŻENIE

Niebezpieczeństwo spadnięcia

▶ Nie używać powierzchni do odkładania akcesoriów odkurzacza mobilnego jako powierzchni do stawania.

OSTROŻNIE

Niebezpieczeństwo zranienia

- Podczas transportowania należy zwracać uwagę na to, aby blokada T-LOC była zamknięta.

Na powierzchni do odkładania akcesoriów schowka na wąż [1-10] można zamocować Systainer za pomocą blokady T-LOC [1-12].

9 Praca

9.1 Odsysanie substancji suchych

OSTROŻNIE

Pyty szkodliwe dla zdrowia

Porażenia dróg oddechowych

- Zawsze stosować worek filtrujący lub jednorazowy!

W przypadku odsysania pytów przekraczających wartości graniczne odsysać

tylko jedno źródło pytu (narzędzie elektryczne lub pneumatyczne).

Przy odsysaniu pytów powstających w wyniku pracy elektronarzędzi należy przestrzegać następujących zaleceń:

Jeśli powietrze wylotowe odprowadzane jest z powrotem do pomieszczenia, w pomieszczeniu musi występować wystarczająca ilość wymian powietrza L. W celu zachowania wymaganych wartości granicznych, strumień objętościowy odprowadzany z powrotem do pomieszczenia może wynosić maksymalnie 50% strumienia objętościowego powietrza świeżego (objętość pomieszczenia V_R x ilość wymian powietrza L_W ). Ponadto należy przestrzegać przepisów krajowych.

Uwaga: Wilgotny filtr główny szybko się zatyka, gdy zasysane są suche materiały. Z tego względu filtr główny przed zasysaniem pytów powinien zostać osuszony lub zastąpiony elementem suchym.

9.2 Odsysanie wilgotnych substancji/cieczy

OSTROŻNIE! Usunąć worek filtrujący lub jednorazowy!

Używać specjalnego filtra do zasysania na mokro (NF-CT COMP).

Przy osiągnięciu maksymalnego poziomu napełnienia odsysanie zostaje automatycznie przerwane.

Najniższa dioda LED [1-6] miga na czerwono.

▶ Wyłączyć odkurzacz mobilny [1-9].

• Otworzyć klamry zamykające [1-16] i zdjąć górną część urządzenia.
  ▶ Opróżnić zbiornik na zanieczy- szczenia [1-15].

Po wykonaniu odsysania na mokro pozostawić filtr do zasysania na mokro do wyschnięcia!

Przed zasysaniem suchych pytów i przed składowaniem należy wysuszyć odkurzacz mobilny i zbiornik na zanieczyszczenia.

OSTROŻNIE

Pyły szkodliwe dla zdrowia Porażenia dróg oddechowych

▶ Po wykonaniu odsysania na mokro usunąć filtr do zasysania na mokro i zastąpić go filtrem głównym do substancji suchych.

OSTROŻNIE

Wydostawanie się piany i cieczy

- Bezzwłocznie wyłączyć urządzenie i opróżnić zbiornik.

9.3 Wylot powietrza usuwanego

OSTROŻNIE

Pyły szkodliwe dla zdrowia Porażenia dróg oddechowych

▶ Należy unikać wzbijania pyłu!

Wylot powietrza usuwanego oferuje możliwości odprowadzania powietrza usuwanego na zewnątrz budynku poprzez wąż ssący.

• Otworzyć kratkę przed wylotem powietrza usuwanego [1-17].
• Wsunąć wąż ssący do wylotu powietrza usuwanego, patrz rysunek [5].

9.4 Czyszczenie filtra głównego - CT MINI / MIDI I

▶ W trybie czuwania nacisnąć przycisk MAN [1-8].
▶ Ustawić sitę ssania na maksimum [1-7].
Zamknąć wąż ssący ręką i jednocześnie trzykrotnie nacisnąć krótko dźwignię czyszczenia [1-13] do dołu.

9.5 Czyszczenie filtra głównego - CT MIDI I AC (AUTOCLEAN)

OSTROŻNIE! Tylko w połączeniu z jednorazowym workiem foliowym / workiem filtrującym (zgodnie z kategorią 'L'). Nie stosować przy odsysaniu na mokro!

Włączanie/wyłączanie automatycznego oczyszczania

▶ W trybie czuwania nacisnąć przycisk AC [1-4], aby włączyć lub wyłączyć AUTOCLEAN.

① Funkcję AC można skonfigurować korzystając z aplikacji Festool App*.

Czyszczenie manualne

▶ W trybie ssania nacisnąć przycisk AC [1-4].

Pełne czyszczenie ręczne

▶ W trybie ssania zakryć dłonią otwór dyszy lub przewodu ssawnego na 3 sekundy.
- Przytrzymać naciśnięty przycisk AC [1-4] przez 3 sekundy.

Nie czyścić głównego filtra zbyt często w krótkim okresie czasu!

W ciągu maksymalnie 1 minuty:

1x ręczne całkowite oczyszczenie

3x ręczne oczyszczenie

* Nie jest dostępna w każdym kraju.

9.6 Po zakończeniu pracy

OSTROŻNIE! Urządzenie to należy przechowywać wyłącznie w pomieszczeniach zamkniętych.

▶ Wyłączyć odkurzacz mobilny i wyciągnąć wtyczkę z gniazda sieciowego.
Nawinąć przewód przyłączeniowy na uchwyt przewodu, patrz rysunek [3].
▶ Opróżnić zbiornik na zanieczyszczenia.
▶ Włożyć wąż ssący do zamykanego schowka na wąż, patrz rysunek [6].
▶ Oczyscić odkurzacz mobilny wewnątrz i na zewnątrz poprzez odessanie zanieczyszczeń i wytarcie.
- Odstawić odkurzacz mobilny w suchym pomieszczeniu, zabezpieczając go przed użyciem przez osoby nieupoważnione.

① Pokrywa schowka na wąż [1-10] stuży jako schowek na narzędzia.

10 Konserwacja i utrzymanie w należytym stanie

OSTRZEŻENIE

Niebezpieczeństwo zranienia, porażenia prądem

▶ Przed przystąpieniem do wykonywania wszystkich prac związanych z konserwacją i czyszczeniem urządzenia należy zawsze wyciągać wtyczkę z gniazda zasilającego!
Wszelkie prace konserwacyjne i naprawcze, które wymagają otwarcia obudowy, mogą być wykonywane wyłącznie przez autoryzowany warsztat serwisowy.

Serwis i naprawy mogą być wykonywane wyłącznie przez producenta i w certyfikowanych warsztatach. Należy stosować wyłącznie oryginalne części zamienne firmy Festool.

Wiecej informacji: www.festool.pl/serwis

Uszkodzone urządzenia zabezpieczające i części muszą zostać naprawione lub wymienione przez autoryzowany warsztat specjalistyczny, o ile w instrukcji obsługi nie są podane inne zalecenia.

Przestrzegać następujących wskazówek:

• Co najmniej raz w roku kontrola techniczna przeprowadzona przez producenta lub odpowiednio przeszkoloną osobę (np. pod kątem uszkodzenia filtra, szczelności urządzenia i działania urządzeń kontrolnych).
• Elementy, których nie można wyczyścić, należy zutylizować. Używać do tego celu nieprzepuszczalnych worków. Przestrzegać obowiązujących przepisów dotyczących usuwania odpadów!
  – W celu przeprowadzenia konserwacji przez użytkownika urządzenie należy rozłożyć, oczyścić i zakonserwować, na ile jest to wykonalne, bez wywoływania zagrożenia dla osób przeprowadzających konserwację lub osób trzecich. Odpowiednie środki ostrożności obejmują odkażenie przed rozłożeniem, zapewnienie na miejscu filtrowanego odpowietrzenia wymuszonego, w miejscu, gdzie urządzenie jest rozbierane, oczyszczenie obszaru konserwacji oraz zapewnienie odpowiedniego, osobistego wyposażenia ochronnego.

10.1 Wymiana worka filtrującego (SC-FIS-CT MINI/MIDI-2/5/CT15)

Wktadanie worka filtrującego [7]

• Otworzyć klamry zamykające [1-16] i zdjąć górną część urządzenia.
  Włożyć nowy worek filtrujący (SC-FIS-CT MINI/MIDI-2/5/CT15) do zbiornika na zanieczyszczenia i zamocować kołnierz po obu stronach.
  ▶ Nasadzić górną część urządzenia i zamknąć klamry zamykające.

Wyjmowanie worka filtrującego [8]

• Otworzyć klamry zamykające [1-16] i zdjąć górną część urządzenia.
  ▶ Pociągnąć nakładkę na worku filtrującym, aż otwór worka zostanie całkowicie zamknięty.
  ▶ Węjąć kołnierz z uchwytu.
  ☑ Worek filtrujący jest teraz odpowiednio zabezpieczony i można go wyjąć.
  ▶ Nasadzić górną część urządzenia i zamknąć klamry zamykające.

10.2 Wymiana jednorazowego worka foliowego – tylko warianty z funkcją AUTOCLEAN (ENS-CT MIDI AC/5)

Wktadanie jednorazowego worka foliowego [9]

▶ +1Otwérzyć klamry zamyka- jące [1-16] i zdjąć górną część urządzenia.
▶ Vozyc nowy jednorazowy worek foliowy (ENS-CT MIDI AC/5) do zbiornika na zanieczyszczenia i ułożyć wzdłuż oznaczeń linio-wych na krawędzi zbiornika.

Ważne:

– Należy zwrócić uwagę na to, aby oznaczenia jednorazowego worka foliowego były prawidłowo ustawione w zbiorniku.
– Należy upewnić się, że membrana odpowietrzająca [9-1] znajduje się w tylnej części zbiornika na zanieczyszczenia.

▶ Nałożyć górną część urządzenia.

Zagiać wystającą część jednorazowego worka foliowego w strefie klamer zamykających i włożyć we wgłębienie nad klamrą zamykającą.

▶ Zemknąć klamry zamykające.

Wyjmowanie jednorazowego worka foliowego [10]

▶ +1Otwerzyć klamry zamyka- jące [1-16] i zdjąć górną część urządzenia.

3 Zamknąć jednorazowy worek foliowy opaską zaciskową [10-1].
▶ Wojąć jednorazowy worek foliowy i usunąć zgodnie z przepisami.
▶ Oczyscić zbiornik na zanieczy- szczenia [1-15].

10.3 Wymienić filtr główny [11]

▶ Wyciągnąć zużyty filtr główny [1-14].
- Zutylizować zużyty filtr główny zgodnie z przepisami.
▶ Wsunąć nowy filtr główny (HF-CT COMP).

i Numery katalogowe wyposażenia, filtrów i materiałów eksploatacyjnych można znaleźć w katalogu Festool lub w Internecie na stronie "www.festool.com".

Zalecenie

Uszkodzenie silnika

▶ Nigdy nie odkurzać bez zamontowanego filtra głównego lub z uszkodzonym filtrem głównym, ponieważ może to spowodować uszkodzenie silnika.

10.4 Czyszczenie czujników poziomu napetnienia [12]

Po zasysaniu cieczy należy zawsze czyścić czujniki poziomu napętnienia.

▶ Wyłączyć odkurzacz mobilny [1-9].
▶ Otworzyć klamry zamykające [1-16] i zdjąć górną część urządzenia.
- Przekręcić górną część urządzenia [12-1] i umieścić ją do góry nogami.
▶ Oczyscić czujniki poziomu napet-nienia [12-2] za pomocą miękkiej szmatki i sprawdzić pod względem uszkodzeń.

11 Transport

Przestrzegać następujących wskazówek:

• Przed przystąpieniem do transportowania należy zawsze zamykać blokadę T-LOC [1-12] odkurzacza mobilnego.
• Nosić tylko za uchwyt [1-11].
• Podczas transportu w pojazdach zabezpieczyć odkurzacz mobilny przed przesunięciem i przewróceniem zgodnie z obowiązującymi dyrektywami.

12 Środowisko

Nie wyrzucać urządzenia razem z odpadami domowymi! Urządzenia, wyposażenie i opakowania przekazywać do recy-

klingu przyjaznego środowisku. Przestrzegać obowiązujących przepisów krajowych.

Zgodnie z europejską dyrektywą dotyczącą zużytych urządzeń elektrycznych i elektronicznych i jej transpozycją do prawa krajowego, zużyte urządzenia elektryczne podlegają segregacji i recyklingowi w sposób przyjazny środowisku.

Informacje na temat punktów zbiórki można znaleźć pod adresem www.festool.com/environment.

Informacje o substancjach krytycznych:

www.festool.pl/reach

13 Wskazówki ogólne

13.1 Informacje o licencji

Informacje o licencji dotyczące wszelkich licencji open source wykorzystywanych w produkcie można znaleźć w Festool App* pod adresem Informacje > Licencje open source narzędzia.

* Nie jest dostępna w każdym kraju.

13.2 Bluetooth®

Znak słowny i loga Bluetooth® są zastrzeżonymi znakami towarowymi firmy Bluetooth SIG, Inc. i są używane na podstawie licencji przez TTS Tooltechnic Systems AG & Co. KG a tym samym przez Festool.

13.3 Informacje o ochronie danych

Elektronarzędzie wyposażone jest w chip stłużący do automatycznego zapisywania danych o maszynie i jej pracy. Zapisane dane nie zawierają bezpośrednich danych osobowych.

Dane te mogą być odczytywane bezdotykowo za pomocą specjalnych urządzeń i wykorzystywane są przez firmę Festool wyłącznie do diagnozowania usterek, napraw i obsługi gwarancyjnej, jak również do poprawy jakości lub dalszego rozwoju urządzenia. Użycie danych poza wymienionym obszarem bez wyraźnej zgody Klienta nie jest możliwe.

Tartalomjegyzék

Maksimalno u roku od 1 minute:

1x ručno potpuno čišćenje
3x ručno čišćenje
* Nije dostupno za sve zemlje.

9.6 Nakon rada
