MANUALE UTENTE Cleantec CTL MINI I FESTOOL

it: Dichiarazione di conformità UE. Dichiariamo sotto nostra unica responsabilità che il presente prodotto sia conforme a tutti i requisiti di rilevanza definiti dalle seguenti Direttive UE e che siano stati applicati le seguenti norme o i seguenti documenti normativi:

[1-4] Tecla AC (solo versiones con AUTOCLEAN)

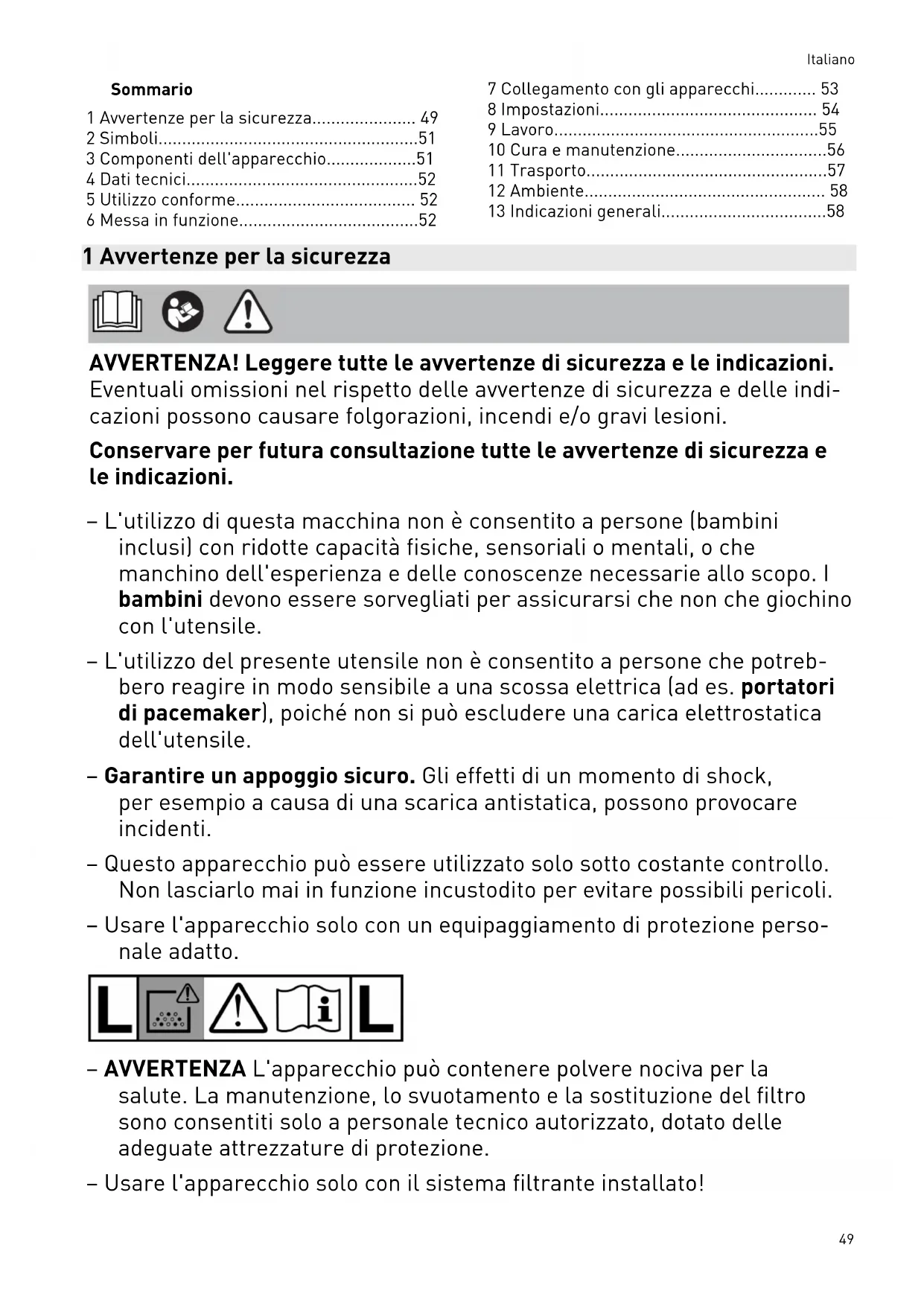

1 Avvertenze per la sicurezza...... 49
2 Simboli....51
3 Componenti dell'apparecchio....51
4 Dati tecnici....52
5 Utilizzo conforme.... 52
6 Messa in funzione....52

7 Collegamento con gli apparecchi...... 53
8 Impostazioni.... 54
9 Lavoro....55
10 Cura e manutenzione....56
11 Trasporto....57
12 Ambiente.... 58
13 Indicazioni generali....58

1 Avvertenze per la sicurezza

AVVERTENZA! Leggere tutte le avvertenze di sicurezza e le indicazioni.

Eventuali omissioni nel rispetto delle avvertenze di sicurezza e delle indicazioni possono causare folgorazioni, incendi e/o gravi lesioni.

Conservare per futura consultazione tutte le avvertenze di sicurezza e le indicazioni.

• L'utilizzo di questa macchina non è consentito a persone (bambini inclusi) con ridotte capacità fisiche, sensoriali o mentali, o che manchino dell'esperienza e delle conoscenze necessarie allo scopo. I bambini devono essere sorvegliati per assicurarsi che non che giochi con l'utensile.
• L'utilizzo del presente utensile non è consentito a persone che potrebbero reagire in modo sensibile a una scossa elettrica (ad es. portatori di pacemaker), poiché non si può escludere una carica elettrostatica dell'utensile.
• Garantire un appoggio sicuro. Gli effetti di un momento di shock, per esempio a causa di una scarica antistatica, possono provocare incidenti.
• Questo apparecchio può essere utilizzato solo sotto costante controllo. Non lasciarlo mai in funzione incustodito per evitare possibili pericoli.
• Usare l'apparecchio solo con un equipaggiamento di protezione personale adatto.

L ! ! i L

- AVVERTENZA L'apparecchio può contenere polvere nociva per la salute. La manutenzione, lo svuotamento e la sostituzione del filtro sono consentiti solo a personale tecnico autorizzato, dotato delle adeguate attrezzature di protezione.

- Usare l'apparecchio solo con il sistema filtrante installato!

- ATTENZIONE

Questo apparecchio è destinato esclusivamente all'uso in ambienti interni.

Conservare questo apparecchio solo in ambienti interni.

• Avvertenza La presa sulla macchina va utilizzata solo per le finalità indicate nei manuali d'istruzioni.
• AVVERTENZA Spegnere immediatamente l'apparecchio in caso di fuoriuscita di liquido o di schiuma.
• ATTENZIONE Pulire regolarmente il dispositivo di limitazione del livello dell'acqua e controllare che non vi siano segni di danneggiamento.
• AVVERTENZA Gli utenti devono essere istruiti adeguatamente circa l'utilizzo di queste macchine.
• AVVERTENZA In caso di aspirazione di polveri che superano il valore limite o in presenza di grosse quantità di polveri da legno di quercia o faggio, aspirare solo un'unica sorgente di polvere (elettroutensile o utensile pneumatico).

• Pericolo di esplosione e incendio! Non aspirare:

• scintille, pezzi incandescenti o polveri calde;

• materiali infiammabili o esplosivi (p.es. magnesio, alluminio, benzina, diluente);
• materiali aggressivi (ad esempio acidi, soluzioni alcaline, solventi);

• materiali chimicamente reattivi che possano generare calore, acidi/basi, gas ecc. (ad esempio materiali reattivi bicomponenti, alluminio e acqua).

• Attenersi alle norme nazionali sulla sicurezza e alle indicazioni del produttore dei materiali.

• Prima di effettuare interventi di pulizia o manutenzione o sostituzione di materiale di consumo o di conversione dell'apparecchio, staccare la spina dalla presa di corrente.
• Usare l'apparecchio solo quando esso risulta intatto ad un controllo visivo, in ambienti asciutti e in seguito ad opportuno addestramento.
• Controllare regolarmente il connettore, la presa, il cavo ed il filtro, al fine di evitare pericoli. Qualora vi siano componenti danneggiati, farli sostituire esclusivamente da un'officina autorizzata dell'Assistenza Clienti.
• Utilizzare esclusivamente tubi flessibili per l'aspirazione originali Festool.

- Tenere in considerazione l'ambiente di lavoro e durante il trasporto o il lavoro con l'utensile prestare attenzione a se stessi e a terzi.

Quindi evitare ad es. il rischio di inciampare a causa di un tubo di aspirazione o un cavo di rete.

• Trasportare l'apparecchio usando esclusivamente l'impugnatura prevista a tale scopo.
• Non sollevarla o trasportarla servendosi di un gancio di sollevamento o di un paranco.
• Tenere le pellicole d'imballaggio fuori dalla portata dei bambini.

Sussiste pericolo di asfissia.

2 Simboli

Avvertenza di pericolo generico

Avvertenza sulle scariche elettriche

Leggere le istruzioni per l'uso e le avvertenze di sicurezza.

Indossare dispositivi di protezione delle vie respiratorie.

Consiglio, avvertenza

Avvertenza! L'apparecchio può contenere polveri nocive alla salute.

Tipo di polvere L (pericolo lieve), adatto per la separazione di polveri con un valore limite di esplosione maggiore di 1 mg/m³

Marcatura CE di conformità

Non smaltire tra i rifiuti domestici.

È proibito salire in piedi sul banco da lavoro

Il dispositivo contiene un chip per il salvataggio dei dati. Vedere capitolo 13.3.

3 Componenti dell'apparecchio

[1-1] Presa dell'apparecchio

[1-2] Tasto di collegamento

[1-3] Indicatore di collegamento

[1-4] Tasto AC (solo varianti con AUTOCLEAN)

[1-5] Indicatore AC (solo varianti con AUTOCLEAN)

[1-6] Indicatore di stato (impostazione della forza di aspirazione)

[1-7] Tasti per l'impostazione della forza di aspirazione

[1-8] Tasto MAN

[1-9] Interruttore ON/OFF

[1-10] Alloggiamento per tubo di aspirazione

[1-11] Impugnatura

[1-12] Chiusura T-LOC per Systainer

[1-13] Levetta di pulizia (solo varianti senza AUTOCLEAN)

[1-14] Filtro principale

[1-15] Secchio per liquidi

[1-16] Fermagli di chiusura

[1-17] Apertura di sfiato

[1-18] Tasto di sblocco (freno)

[1-19] Freno

Le figure indicate nel testo si trovano all'inizio delle istruzioni per l'uso.

L'accessorio raffigurato o descritto può non comparire nella fornitura standard.

4 Dati tecnici

Unità mobili d'aspirazione CTL MINI I
		CTL MIDI ICTL MIDI I AC
Assorbimento elettrico 350 - 1.200 W
Valore di allacciamento max. alla presa dell'apparecchio.	UE	2.400 W
	CH, DK	1.100 W
	GB 230 V/110 V	1.800 W/230 W
	KR	2.300 W
Portata (aria) max., aspiratore/turbina 130 m3/h / 222 m3/h
Depressione massima, turbina 240 hPa
Tubo flessibile per l'aspirazione D 27/32x3,5m-AS/CTR
Lunghezza del cavo di alimentazione elettrica 7,5 m
Livello di pressione acustica secondo EN 60335-2-69/Grado di incer-tezza K		72 dB(A)/3 dB
Oscillazione mano-braccio secondo EN 60335-2-69 < 2,5 m/s2
Grado di protezione IP X4
Frequenza 2.402 Mhz - 2.480 Mhz
Potenza isotropica irradiata equivalente (EIRP) < 10 dBm
Capacità serbatoio CT MINI I 10 l
	CT MIDI I 15 l
Misure (L x l x H) CT MINI I 470 x 320 x 455 mm
	CT MIDI I 470 x 320 x 495 mm
Peso	CT MINI I	11,2 kg
	CT MIDI I	11,5 kg
	CT MIDI I AC	11,8 kg

5 Utilizzo conforme

Unità mobile di aspirazione idonea per

• aspirazione di polveri fino a 1 mg/m³ corrispondenti al tipo L,
• aspirazione d'acqua,
• usi industriali a sollecitazione elevata, conforme a IEC/EN 60335-2-69.

Il proprietario risponde dei danni in caso di uso non appropriato dell'attrezzo.

6 Messa in funzione

AVVERTENZA

Tensione o frequenza non ammesse!

Pericolo di incidenti

• Prestare attenzione alle indicazioni riportate sulla targhetta del tipo.
• Prestare attenzione ad eventuali disposizioni nazionali speciali.

6.1 Prima messa in funzione

• Aprire i fermagli di chiusura [1-16] e rimuovere la parte superiore dell'apparecchio, vedere figura [2].
  Rimuovere le parti degli accessori dal secchio per liquidi [1-15], vedere figura [2].

▶ Inserire un sacchetto filtro o un sacchetto per lo smaltimento nel secchio per liquidi, vedere capitolo 10.1 e 10.2.
- Posizionare la parte superiore dell'apparecchio e chiudere i fermagli di chiusura [1-16].
- Montare l'avvolgicavo sul lato posteriore dell'unità mobile di aspirazione, vedere figura [3].
▶ Collegare il tubo flessibile per l'aspirazione all'apparecchio, vedere figura [4].

6.2 Collegamento dell'unità mobile di aspirazione

AVVERTENZA

Pericolo di lesioni a causa dell'avvio incontrollato di elettroutensili

- Prima dell'accensione, assicurarsi che l'elettroutensile collegato sia disinserito.

AVVERTENZA

Pericolo di lesioni dovute a corrente elettrica

▶ Innestare la spina di rete in una presa collegata a terra.
- Non toccare la presa dell'unità mobile di aspirazione.

Quando l'unità mobile di aspirazione è collegata alla presa di rete, la presa dell'unità mobile di aspirazione conduce elettricità permanente.

Collegamento dell'unità mobile d'aspirazione alla presa

L'unità mobile di aspirazione è spenta.

▶ Collegare il cavo di rete alla presa.
☑ La presa dell'apparecchio [1-1] conduce elettricità.

Impostazione dell'unità mobile di aspirazione in modalità stand-by

▶ Premere l'interruttore ON/OFF [1-9].
☑ La presa dell'apparecchio [1-1] conduce elettricità.

i Il LED verde [1-6] indica la modalità stand-by.

Avvio automatico dell'unità mobile di aspirazione

L'unità mobile di aspirazione è in modalità stand-by.

- Per avviare automaticamente l'unità mobile di aspirazione: inserire l'elettroutensile collegato.

Avvio manuale dell'unità mobile di aspirazione L'unità mobile di aspirazione è in modalità stand-by.

▶ Azionare il tasto MAN [1-8].

In caso di mancato utilizzo e prima delle operazioni di manutenzione e pulizia, staccare la spina di rete dell'unità di aspirazione dalla presa.

7 Collegamento con gli apparecchi

AVVERTENZA

Pericolo di lesioni, avvio inatteso dell'unità mobile d'aspirazione

• Prima di qualsiasi lavoro con l'unità mobile d'aspirazione controllare quale comando a distanza e quale utensile elettrico sono collegati con l'unità mobile d'aspirazione.
• Il comando a distanza può essere collegato solo al tubo flessibile per l'aspirazione.
  ▶ Un utensile elettrico a batteria deve sempre essere collegato all'unità mobile di aspirazione tramite il tubo flessibile per l'aspirazione. Dopo il lavoro, il collegamento con l'unità mobile di aspirazione deve essere staccato.

7.1 Collegamento di un elettroutensile

AVVERTENZA

Pericolo di lesioni

Attenersi alla potenza di allacciamento massima alla presa dell'apparecchio (vedere il capitolo Dati tecnici).
▶ Disinserire l'elettroutensile.

Collegamento di un elettroutensile azionato dalla rete con l'unità mobile di aspirazione

▶ Collegare l'elettroutensile alla presa dell'apparecchio [1-1].
☑ L'elettroutensile è collegato all'unità mobile di aspirazione tramite il cavo di rete.

Collegamento di un elettroutensile a batteria con l'unità mobile di aspirazione

• Azionare il tasto di collegamento [1-2] in modalità stand-by.
  L'indicatore di collegamento [1-3] lampeggia lentamente. L'unità mobile di

Italiano

aspirazione è pronta al collegamento per 60 secondi.

▶ Inserire l'elettroutensile a batteria.

L'unità mobile di aspirazione si avvia e l'elettroutensile a batteria è collegato fino allo spegnimento manuale dell'unità oppure al distacco della spina. In seguito è necessario accoppiare nuovamente l'apparecchio a batteria.

Collegando un nuovo elettroutensile a batteria, il collegamento esistente fino a quel momento viene sovrascritto.

7.2 Festool App\*

La Festool App consente di configurare l'unità mobile di aspirazione.

▶ Nella modalità stand-by tenere premuto per 3 secondi il tasto di collegamento [1-2] situato sull'unità mobile di aspirazione.
L'indicatore di collegamento [1-3] lampeggia velocemente.
L'unità mobile di aspirazione è pronta al collegamento per 60 secondi.
▶ Seguire le istruzioni riportate nella Festool App.
* Non disponibile per tutti i paesi.

7.3 Collegamento del comando a distanza CT-F I

Collegamento del comando a distanza e dell'unità mobile di aspirazione

Per collegare un comando a distanza a un'unità mobile di aspirazione occorre eseguire un reset del comando a distanza (vedere Reset del comando a distanza).

È possibile collegare direttamente un comando a distanza non ancora collegato.

① Un collegamento stabilito tra comando a distanza e unità mobile di aspirazione permane anche dopo lo spegnimento manuale dell'unità o dopo aver staccato la spina.

- Nella modalità stand-by tenere premuto per 3 secondi il tasto di collegamento [1-2] situato sull'unità mobile di aspirazione. L'indicatore di collegamento [1-3] lampeggia velocemente. L'unità mobile di aspirazione è pronta al collegamento per 60 secondi.

- Premere il tasto MAN sul comando a distanza. Il comando a distanza resta memorizzato nell'unità mobile di aspirazione.

Accensione/spegnimento

Una volta collegato il comando a distanza con l'unità mobile di aspirazione, quest'ultima può essere accesa e spenta con il comando a distanza.

▶ Per accendere/spegnere, premere il tasto MAN sul comando a distanza.

Reset sul comando a distanza

Il tasto Reset consente di eliminare il collegamento di un comando a distanza con l'unità mobile di aspirazione.

• Tenere premuto per 10 secondi il tasto di collegamento e il tasto MAN.
  ☑ Quando il reset è completato l'indicatore LED si illumina con il colore magenta.

8 Impostazioni

8.1 Regolazione della potenza di aspirazione

- Azionare i tasti Più o Meno [1-7] nella modalità di aspirazione.

8.2 Manicotto d'aspirazione

La funzione di bypass del manicotto d'aspirazione impedisce un'aspirazione delle rettificatrici e degli ugelli a pavimento su superfici lisce.

Apri

- Ruotare l'anello di regolazione sulla posizione "OPEN".

Chiudi

▶ Ruotare l'anello di regolazione sulla posizione "CLOSE".

8.3 Termofusibile

Per proteggere l'apparecchio contro il surri-scaldamento, il termofusibile disinserisce l'unità mobile di aspirazione prima del raggiungimento della temperatura critica.

Il LED inferiore dell'indicatore di stato [1-6] si illumina di rosso.

• Spegnere l'unità mobile di aspirazione e lasciarla raffreddare.
  ▶ Riaccendere l'unità mobile di aspirazione dopo circa 5 minuti.

8.4 Fissaggio del freno [1A]

• Sollevare leggermente l'unità mobile di aspirazione dal lato frontale.
• Azionare il freno [1-19] premendolo a fondo fino allo scatto in posizione.
  ▶ Per rilasciare il freno, azionare il tasto [1-18].

8.5 SYS-Dock

AVVERTENZA

Pericolo di ribaltamento

- Non utilizzare la superficie dell'unità mobile di aspirazione come piano di appoggio.

PRUDENZA

Pericolo di lesioni

- Assicurarsi che durante il trasporto la chiusura T-LOC sia chiusa.

Sul piano di appoggio dell'alloggiamento per tubo di aspirazione [1-10] è possibile fissare un Systainer utilizzando la chiusura T-LOC [1-12].

9 Lavoro

9.1 Aspirazione di sostanze asciutte

PRUDENZA

Polveri nocive per la salute Lesione delle vie respiratorie

- Utilizzare sempre il sacchetto per lo smaltimento o il sacchetto filtro!

In caso di aspirazione di polveri che superano il valore limite, aspirare solo ica sorgente di polvere (elettroutensile o le pneumatico).

Prestate attenzione durante l'aspirazione delle polveri prodotte da elettroutensili in funzione: Se l'aria di scarico viene reimmessa nell'ambiente, deve essere presente un sufficiente tasso di ricambio dell'aria L nell'ambiente. Al fine di rispettare i valori limite richiesti, la portata reimmessa deve essere al massimo il 50% della portata di aria fresca (volume dell'ambiente V_R x tasso di ricambio dell'aria L_W ). Osservare inoltre le disposizioni nazionali.

Nota bene: se il filtro principale è umido, si intasa velocemente se si aspirano sostanze secche. Per questo motivo, prima di aspirare polveri il filtro principale dovrebbe essere asciugato oppure sostituito con un filtro asciutto.

9.2 Aspirazione di liquidi e di sostanze umide

ATTENZIONE! Rimuovere il sacchetto per lo smaltimento o il sacchetto filtro!

Utilizzare un filtro per liquidi speciale (NF-CT COMP).

L'aspirazione si interrompe automaticamente al raggiungimento del livello massimo di riempimento.

Il LED inferiore [1-6] lampeggia con luce rossa.

▶ Spegnere l'unità mobile di aspirazione [1-9].
- Aprire i fermagli di chiusura [1-16] e rimuovere la parte superiore dell'apparecchio.

▶ Svuotare il secchio per liquidi [1-15]. Al termine dell'aspirazione di liquidi, lasciare asciugare il filtro per liquidi!

Asciugare l'unità mobile di aspirazione e il secchio per liquidi prima dell'aspirazione di polveri asciutte e prima della conservazione.

PRUDENZA

Polveri nocive per la salute Lesione delle vie respiratorie

- Al termine dell'aspirazione di liquidi, rimuovere il filtro per liquidi e sostituirlo con un filtro principale per sostanze asciutte.

PRUDENZA

Fuoriuscita di schiuma e di liquidi

▶ Spegnere immediatamente l'apparecchio e svuotare il secchio.

9.3 Uscita dell'aria di scarico

PRUDENZA

Polveri nocive per la salute Lesione delle vie respiratorie

▶ Non sollevare polveri!

L'uscita dell'aria di scarico consente di deviare l'aria di scarico all'esterno dell'edificio utilizzando il tubo flessibile di aspirazione.

• Aprire la griglia davanti all'uscita dell'aria di scarico [1-17].
  ▶ Spingere il tubo flessibile per l'aspirazione nell'uscita dell'aria di scarico, vedere figura [5].

9.4 Pulizia del filtro principale - CT MINI/MIDI I

▶ In modalità stand-by azionare il tasto MAN [1-8].
- Impostare al massimo la potenza di aspirazione [1-7].
▶ Chiudere con la mano il tubo flessibile per l'aspirazione e, durante questa fase, spin-

gere brevemente verso il basso per tre volte la leva di pulizia [1-13].

9.5 Pulizia del filtro principale - CT MIDI I AC (AUTOCLEAN)

ATTENZIONE! Solo in combinazione con il sacchetto per lo smaltimento/sacchetto filtro (riempimento tipo di polvere "L"). Non per l'aspirazione di liquidi!

Attivazione/disattivazione della pulizia automatica

In modalità stand-by premere il tasto AC [1-4] per attivare o disattivare AUTO-CLEAN.

i Con la Festool App* è possibile configurare la funzione AC.

Pulizia manuale

▶ Nella modalità di aspirazione premere il tasto AC [1-4].

Pulizia manuale completa

- Nella modalità di aspirazione chiudere per 3 secondi con il palmo della mano la bocca di aspirazione o l'ugello terminale del tubo di aspirazione. - Tenere premuto il tasto AC [1-4] per 3 secondi.

Non pulire il filtro principale troppo spesso in un breve periodo di tempo!

Entro 1 minuto massimo:

1x pulizia completa manuale

3x pulizia manuale

* Non disponibile per tutti i paesi.

9.6 Dopo il lavoro

ATTENZIONE! Questo apparecchio deve essere conservato solo in ambienti interni.

▶ Spegnere l'unità mobile di aspirazione e staccare la spina dalla presa di rete.
- Avvolgere il cavo di allacciamento alla rete sul supporto del cavo, vedere figura [3].
▶ Svuotare il secchio per liquidi.
▶ Inserire il tubo flessibile per l'aspirazione nell'apposito alloggiamento richiudibile, vedere figura [6].
- Pulire l'unità mobile di aspirazione internamente ed esternamente mediante aspirazione e detersione.
- Sistemare l'unità mobile di aspirazione in un ambiente asciutto precluso all'acceso di persone non autorizzate.

① Il coperchio dell'alloggiamento per tubo di aspirazione [1-10] funge anche da deposito per utensili.

10 Cura e manutenzione

AVVERTENZA

Pericolo di lesioni e di folgorazione

• Prima di qualsiasi intervento di manutenzione e cura, estrarre sempre il connettore di alimentazione dalla presa elettrica.
• Qualsiasi intervento di manutenzione e riparazione che richieda l'apertura del corpo andrà effettuato esclusivamente da un'officina autorizzata dell'Assistenza Clienti.

I servizi di assistenza clienti e riparazione possono essere forniti esclusivamente dal costruttore o da officine di assistenza. Utilizzare solo ricambi originali di Festool.

Ulteriori informazioni: www.festool.it/servizio Le parti e i dispositivi di sicurezza danneggiati andranno riparati o sostituiti a regola d'arte da un'officina autorizzata, se non diversamente indicato nelle istruzioni per l'uso.

Attenersi alle seguenti avvertenze:

• Almeno una volta all'anno andrà effettuata una verifica tecnica delle polveri, a cura del costruttore o di personale qualificato (ad es. per accertare eventuali danni al filtro, la tenuta dell'apparecchio e il corretto funzionamento delle apparecchiature di controllo).
• Ciò che non può essere pulito deve essere smaltito. A tale scopo, utilizzare sacchi impermeabili. Attenersi alle disposizioni vigenti in materia di smaltimento!
• Per effettuarne la manutenzione, l'utente deve smontare l'apparecchio, pulirlo e procedere alla manutenzione, laddove possibile senza pericoli per il personale di manutenzione o per altre persone. Le misure precauzionali da rispettare comprendono la decontaminazione prima dello smontaggio, provvedere a una ventilazione forzata filtrata nel punto in cui l'apparecchio viene smontato, pulire l'area di manutenzione e fornire idoneo equipaggiamento protettivo individuale.

10.1 Sostituzione del sacchetto filtro (SC-FIS-CT MINI/MIDI-2/5/CT15)

Inserimento del sacchetto filtro [7]

• Aprire i fermagli di chiusura [1-16] e rimuovere la parte superiore dell'apparecchio.
  ▶ Inserire un nuovo sacchetto filtro (SC-FIS-CT MINI/MIDI-2/5/CT15) nel secchio per liquidi e posizionare la flangia su entrambi i lati.
• Posizionare la parte superiore dell'apparecchio e chiudere i fermagli di chiusura.

Rimozione del sacchetto filtro [8]

• Aprire i fermagli di chiusura [1-16] e rimuovere la parte superiore dell'apparecchio.
  ▶ Are la linguetta del sacchetto filtro finché l'apertura del sacchetto non è completamente chiusa.
  ▶ Aventare la flangia dalla supporto.
  √ Il3acchetto filtro è ora ben chiuso e può essere rimosso.
• Posizionare la parte superiore dell'apparecchio e chiudere i fermagli di chiusura.

10.2 Sostituzione del sacchetto per lo smaltimento - solo varianti con AUTOCLEAN (ENS-CT MIDI AC/5)

Inserimento del sacchetto per lo smaltimento [9]

• ① Aprile i fermagli di chiusura [1-16] e rimuovere la parte superiore dell'apparecchio.
  ▶ I serire un nuovo sacchetto per lo smaltimento (ENS-CT MIDI AC/5) nel secchio per liquidi e appoggiarlo sul bordo del secchio lungo i segni delle linee.

Importante:

• Assicurarsi che i segni del sacchetto per lo smaltimento siano posizionati correttamente sul secchio.
• Assicurarsi che la membrana di sfiato [9-1] si trovi nella parte posteriore del secchio per liquidi.

▶ Riposizionare la parte superiore dell'apparecchio.

▶ Pregare la parte sporgente del sacchetto per lo smaltimento nell'area dei fermagli di chiusura e inserirla nell'incavo sopra il fermaglio di chiusura.

▶ Chiudere i fermagli di chiusura.

Rimozione del sacchetto per lo smaltimento [10]

+①Aprze i fermagli di chiusura [1-16] e rimuovere la parte superiore dell'apparecchio.
▶ Ciudere il sacchetto per lo smaltimento con la fascetta serracavi [10-1].
- Rumuovere il sacchetto per lo smaltimento e smaltirlo secondo le disposizioni di legge.
▶ Pulire il secchio per liquidi [1-15].

10.3 Sostituzione del filtro principale [11]

▶ Estrarre il filtro principale usato [1-14].
- Smaltire il filtro principale usato in conformità alle disposizioni vigenti in materia.
▶ Inserire un nuovo filtro principale (HF-CT COMP).

i numeri d'ordine per accessori, filtri e materiale di consumo sono riportati nel catalogo Festool, oppure in Internet, all'indirizzo "www.festool.com".

NOTA

Danni al motore

▶ Non aspirare mai senza prima aver installato il filtro principale o in presenza di filtro danneggiato poiché potrebbero verificarsi danni al motore.

10.4 Pulizia dei sensori di livello [12]

Pulire regolarmente i sensori di livello dopo aver aspirato i liquidi.

▶ Spegnere l'unità mobile di aspirazione [1-9].
- Aprire i fermagli di chiusura [1-16] e rimuovere la parte superiore dell'apparecchio.
▶ Ruotare la parte superiore dell'apparecchio [12-1] e posizionarla sottosopra.
▶ Pulire i sensori di livello [12-2] con un panno morbido e controllare che non siano danneggiati.

11 Trasporto

Attenersi alle seguenti avvertenze:

• Prima del trasporto chiudere sempre il blocco T-LOC [1-12] dell'unità mobile di aspirazione.
• Trasportare solo con l'impugnatura [1-11].
• Durante il trasporto in un veicolo, assicurare l'unità mobile di aspirazione contro il

ribaltamento e lo scivolamento in conformità alle norme vigenti in materia.

12 Ambiente

Non gettare l'utensile fra i rifiuti domestici! Avviare utensili, accessori ed imballaggi ad un riciclo rispettoso dell'ambiente. Attenersi alle disposizioni di legge nazionali in vigore.

In conformità alla direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche e alla relativa applicazione nelle legislazioni nazionali, gli apparecchi elettrici usati devono essere raccolti separatamente e riciclati nel rispetto dell'ambiente.

Le informazioni sui punti di raccolta sono disponibili su www.festool.com/environment.

Informazioni sulle sostanze critiche:

www.festool.it/reach

13 Indicazioni generali

13.1 Informazioni sulle licenze

Le informazioni sulle licenze open source utilizzate nel prodotto sono disponibili nella Festool App* all'indirizzo Informazioni > Licenze open source degli utensili.

* Non disponibile per tutti i paesi.

13.2 Bluetooth®

Il marchio denominativo Bluetooth® e i loghi sono marchi registrati di Bluetooth SIG, Inc. e vengono utilizzati da TTS Tooltechnic Systems AG & Co. KG e quindi da Festool su licenza.

13.3 Informazioni sulla tutela della privacy

L'utensile contiene un chip per il salvataggio automatico dei dati della macchina e di funzionamento. I dati salvati non contengono riferimenti personali diretti.

I dati sono leggibili senza contatto mediante speciali dispositivi e vengono utilizzati da Festool esclusivamente per la diagnostica errori, per consentire interventi di garanzia e di riparazione o per migliorare la qualità dell'apparecchio e/o svilupparlo ulteriormente. Non è previsto alcun altro utilizzo dei dati, senza previa ed esplicita autorizzazione da parte del Cliente.

Inhoudsopgave

Advarsel om generel fare

3x manuell rengjøring

[1-9] Comutator de pornire/oprire

8.4 Vklop zavore [1A]

▶ Mobilni sesalnik na sprednji strani nekoliko privzdignite.
Zavoro [1-19] potisnite navzdol, da se zaskoči.
▶ Za sprostitev pritisnite tipko [1-18].

8.5 SYS-Dock

OPOZORILO

Nevarnost padca
