HASZNÁLATI ÚTMUTATÓ Cleantec CTL MINI I FESTOOL

hu: EU megfelelőségi nyilatkozat. Kizárólagos felelősségünk tudatában kijelentjük, hogy ez a termék az alábbi EU-irányelvek minden vonatkozó követelményének megfelel az alábbi szabványok vagy normatív dokumentumok alapul vételével:

1 Biztonsági előírások....134
2 Szimbólumok....136
3 A készülék részei.... 136
4 Müszaki adatok....136
5 Rendeltetésszerű használat.... 137
6 Üzembe helyezés.... 137

7 Csatlakoztatás készülékekhez....138
8 Beállítások....139
9 Munkavégzés....140
10 Karbantartás és ápolás....141
11 Szállítás.... 142
12 Környezetvédelem....142
13 Általános tudnivalók....142

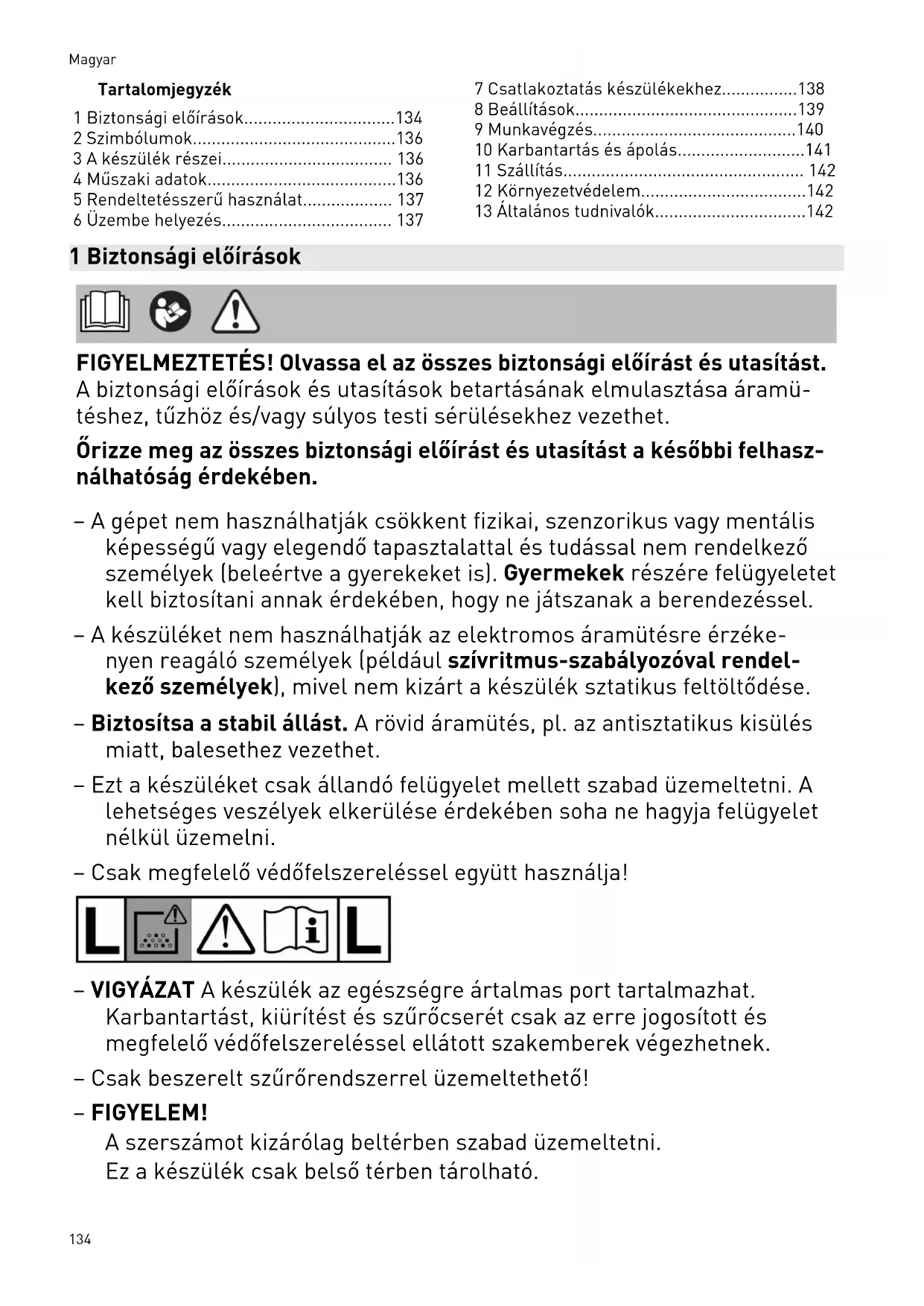

1 Biztonsági előírások

FIGYELMEZTETÉS! Olvassa el az összes biztonsági előírást és utasítást.

A biztonsági előírások és utasítások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Örizze meg az összes biztonsági előírást és utasítást a későbbi felhasználhatóság érdekében.

• A gépet nem használhatják csökkent fizikai, szenzorikus vagy mentális képességű vagy elegendő tapasztalattal és tudással nem rendelkező személyek (beleértve a gyerekeket is). Gyermek részére felügyeletet kell biztosítani annak érdekében, hogy ne játszanak a berendezéssel.
• A készüléket nem használhatják az elektromos áramütésre érzékenyen reagáló személyek (például szívritmus-szabályozóval rendelkező személyek), mivel nem kizárt a készülék sztatikus feltöltődése.
  – Biztosítsa a stabil állást. A rövid áramütés, pl. az antisztatikus kisülés miatt, balesethez vezethet.
  – Ezt a készüléket csak állandó felügyelet mellett szabad üzemeltetni. A lehetséges veszélyek elkerülése érdekében soha ne hagyja felügyelet nélkül üzemelni.
  – Csak megfelelő védőfelszereléssel együtt használja!

L ! ! i L

• VIGYÁZAT A készülék az egészségre ártalmas port tartalmazhat. Karbantartást, kiürítést és szűrőcserét csak az erre jogosított és megfelelő védőfelszereléssel ellátott szakemberek végezhetnek.

- Csak beszerelt szűrőrendszerrel üzemeltethető!

- FIGYELEM!

A szerszámot kizárólag beltérben szabad üzemeltetni. Ez a készülék csak belső térben tárolható.

• Figyelmeztetés A gépen lévő csatlakozóaljzat csak az utasításokban meghatározott célokra használható.
• FIGYELMEZTETÉS Hab vagy folyadék kilépésekor a berendezést azonnal kapcsolja ki.
  – VIGYÁZAT Rendszeresen tisztítsa meg a vízszinthatároló berendezést, és vizsgálja meg, nincs-e rajta sérülés.
• FIGYELMEZTETÉS A kezelőket megfelelően meg kell ismertetni a gépek használatának módjával.
• FIGYELEM Olyan por elszívása esetén, amely a határértéket túllépi vagy amely jelentős mennyiségű tölgy- vagy bükkfaport tartalmaz, csak egyetlen porforrást (elektromos vagy sürített levegős szerszám) szívjon el.

• Robbanás- és tűzveszély! Ne szívjon fel:

• szikrát, izzó alkatrészeket és forró porokat;
  – éghető vagy robbanásveszélyes anyagokat (pl. magnézium, alumínium, benzin, hígító);

• agresszív anyagokat (pl. savak, lúgok, oldószerek);
• vegyileg reaktív anyagokat, melyek hőt, savakat/lúgokat, gázokat stb. képesek fejleszteni (pl. reaktív 2 komponensű anyagok, alumínium és víz).

– Ügyeljen az országában érvényes biztonsági előírásokra és a megmunkált anyag gyártójának utasításaira!

• A tisztítás és a karbantartás megkezdése előtt, vagy a fogyóanyagok cseréjekor, illetve a készülék átalakítása esetén először mindig a hálózati csatlakozódugót kell kihúzni a csatlakozóaljzatból.
  – Csak szemrevételezés után hibátlan állapot esetén, száraz környezetben, az előírások szerint használható!
• A veszélyhelyzetek megelőzése érdekében rendszeresen ellenőrizze a hálózati csatlakozót, a csatlakozóaljzatot, a hálózati kábelt és a szűrőt. A sérült elektromos alkatrészeket kizárólag egy erre jogosított vevőszolgálati javítóműhelyben cseréltesse ki.
  – Csak eredeti Festool elszívótömlőt használjon.
• Vegye figyelembe a munkakörnyezetet és ügyeljen a készülék szállításánál, illetve a vele való munkavégzéskor a saját és a többi személy testi épségére.

Ezáltal elkerülhető például az elszívótömlő vagy a hálózati kábel okozta botlásveszély.

– A készüléket csak az erre rendeltetett kézi fogantyúnál tartsa.

– Tilos daruval vagy emelőszerkezettel megemelni és szállítani.
– Tartsa távol a gyermekeket a csomagolófóliától.

Fulladásveszély áll fenn.

2 Szimbólumok

Általános veszélyekre vonatkozó figyel- meztetés

Figyelmeztetés az áramütés veszélyére

Olvassa el a használati utasítást, vala- mint a biztonsági előírásokat!

Viseljen légzőmaszkot!

Megjegyzések, ötletek

Vigyázat! A készülék egészségre ártalmas port tartalmazhat!

L porosztály (enyhe veszély), alkalmas 1 mg/m ^3 -nél nagyobb kitettségi határ-értékkel rendelkező porok leválasztására

CE megfelelőségi jelölés

Ne dojba ki háztartási szemétbe.

Ráállni tilos

A készülék egy chipet tartalmaz az adattároláshoz. Lásd: 13.3. fejezet.

3 A készülék részei

[1-1] Készülékcsatlakozó

[1-2] Csatlakoztató gomb

[1-3] A kapcsolat jelzőfénye

[1-4] AC gomb (csak AUTOCLEAN funkcióval rendelkező változatok)

[1-5] AC kijelző (csak AUTOCLEAN funkcióval rendel- kező változatok)

[1-6] Állapotjelző (elszívóerő-szabályozás)

[1-7] Gombok az elszívóerő-szabályozáshoz

[1-8] MAN gomb

[1-9] Ki-/bekapcsoló gomb

[1-10] Tömlőtartó

[1-11] Kézi fogantyú

[1-12] T-LOC zár Systainer tárolóhoz

[1-13] Tisztítókar (csak AUTOCLEAN nélküli változatok)

[1-14] Főszűrő

[1-15] Szennytartály

[1-16] Zárókapocs

[1-17] Kifúvónyílás

[1-18] Kireteszelő gomb (fék)

[1-19] Fék

A hivatkozott ábrákat a használati utasítás elején találja meg.

Az ábrázolt és ismertetett tartozékok nem mindegyike található meg a szállítási csomagban.

4 Müszaki adatok

Mobil elszívók CTL MINI I

CTL MIDI I

CTL MIDI I AC

Teljesítményfelvétel 350 – 1200 W

Max. csatlakozási teljesítmény a készülék dugós csatlakozóján

EU	2400 W
CH, DK	1100 W
GB 230 V/ 110 V	1800 W/ 230 W
KR	2300 W

Mobil elszívók CTL MINI ICTL MIDI ICTL MIDI I AC
Max. térfogatáram (levegő), elszívónál/turbinánál 130 m^3/h / 222 m^3/h
Max. vákuum, turbinánál 240 hPa
Elszívótömlő D 27/32x3,5m-AS/CTR
A hálózati csatlakozóvezeték hossza 7,5 m
Hangnyomásszint az EN 60335-2-69 szabvány szerint/ K bizonytalanság 72 dB(A)/ 3 dB
Kéz-kar rezgés az EN 60335-2-69 szabvány szerint < 2,5 m/s^2
Védelem IP X4
Frekvencia 2402 MHz – 2480 MHz
Ekvivalens izotrop kisugárzott energia (EIRP) < 10 dBm
Tartály úrtartalma CT MINI I 10 l
	CT MIDI I 15 l
Méretek H x SZ x M CT MINI I 470 x 320 x 455 mm
	CT MIDI I 470 x 320 x 495 mm
Súly	CT MINI I 11,2 kg
	CT MIDI I 11,5 kg
	CT MIDI I AC 11,8 kg

5 Rendeltetésszerű használat

A mobil elszívó az alábbiakra használható:

• Porok le- és felszívása 1 mg/m³ sürűségig az 'L' besorolású poroknál,
• Víz felszívására,
• Az ipari alkalmazással járó magas igénybevételhez, az IEC/EN 60335-2-69 szabványnak megfelelően.

Nem rendeltetésszerű használat esetén a felelősséget a felhasználó viseli.

6 Üzembe helyezés

VIGYÁZAT!

Nem kielégítő feszültség vagy frekvencia! Balesetveszély

• Ügyeljen a típustáblán szereplő adatokra.
• Ügyeljen az országspecifikus előírásokra.

6.1 Első üzembe helyezés

Nyissa ki a reteszelő kapcsokat [1-16] és vegye le a készülék felső részét, lásd a [2]. képet.

▶ Vegye ki a tartozékokat a szennytartályból [1-15], lásd a [2]. képet.
Helyezzen szüröt vagy porgyűjtő zsákot a szennytartályba, lásd az 10.1 és 10.2. fejezetet.
▶ Helyezze fel a készülék felső részét, és zárja be a reteszelő kapcsokat [1-16].
▶ Szerelje fel a kábeltekercselőt a mobil elszívó hátuljára, lásd a [3]. képet.
Csatlakoztassa az elszívótömlőt a készülékhez, lásd az [4]. képet.

6.2 A mobil elszívó csatlakoztatása

VIGYÁZAT!

Az elektromos kéziszerszámok ellenőrizetlen elindulása miatti sérülésveszély

▶ A bekapcsolás előtt ügyeljen arra, hogy a csatlakoztatott elektromos kéziszerszám ki legyen kapcsolva.

VIGYÁZAT!

Elektromos áramütés veszélye

▶ Dugja be a csatlakozódugót a védőföldeléssel ellátott csatlakozóaljzatba.
▶ Ne nyúljon bele a mobil elszívó csatlakozóaljzatába.

Ha a mobil elszívó csatlakoztatva van a hálózati csatlakozóaljzathoz, a mobil elszívó készülékaljzata tartósan áram alatt van.

A mobil elszívó és a csatlakozóaljzat csatlakoztatása

A mobil elszívó kikapcsolt állapotban van.

• Csatlakoztassa a hálózati kábelt a csatlakozóaljzathoz.
  ☑ A készülék csatlakozóaljzata [1-1] feszültség alatt áll.

Mobil elszívó készenléti üzemmódba kapcsolása

▶ Nyomja meg a be-/kikapcsológombot [1-9].
☑ A készülék csatlakozóaljzata [1-1] feszültség alatt áll.

i A zöld LED [1-6] a Készenléti üzemmódot jelzi.

A mobil elszívó automatikus indítása

A mobil elszívó készenléti üzemmódban van.

▶ A mobil elszívó automatikus indítása:
Kapcsolja be a csatlakoztatott elektromos kéziszerszámot.

A mobil elszívó manuális indítása

A mobil elszívó készenléti üzemmódban van.

▶ Nyomja meg a MAN gombot [1-8].

Amikor nem használja a készüléket, valamint a karbantartási és tisztítási munkák megkezdése előtt húzza ki a mobil elszívó hálózati csatlakozóját a csatlakozóaljzatból.

7 Csatlakoztatás készülékekhez

VIGYÁZAT!

Sérülésveszély, a mobil elszívó váratlan elindulása

▶ Mielőtt bármilyen munkát végez a mobil elszívóval, ellenőrizze, hogy melyik távirányító és melyik elektromos kéziszerszám van csatlakoztatva a mobil elszívóhoz.
▶ A távvezérlőt csak az elszívótömlőre szabad rögzíteni.
- Az akkumulátoros elektromos kéziszer-számot mindig a szívótömlővel kell a mobil elszívóval összekapcsolni. A munkavégzés után a mobil elszívóval való kapcsolatot meg kell szakítani.

7.1 Az elektromos kéziszerszám csatlakoztatása

VIGYÁZAT!

Sérülésveszély

Tartsa be a gép dugaszoló aljzatára vonatkozó maximális csatlakozási teljesítmény értékét (lásd a Műszaki adatok c. fejezetet).
- Kapcsolja ki az elektromos kéziszer-számot.

Hálózatról üzemeltetett elektromos kéziszer- szám összekapcsolása a mobil elszívóval

Csatlakoztassa az elektromos kéziszer- számot az eszköz dugaszoló aljzatába [1-1].
☑ Az elektromos kéziszerszám a hálózati kábelen keresztül csatlakozik a mobil elszí-vóhoz.

Akkumulátoros elektromos kéziszerszám összekapcsolása a mobil elszívóval

Készenléti üzemmódban nyomja meg a csatlakoztatásra szolgáló gombot [1-2].
A kapcsolat jelzőfénye [1-3] lassan villog. A mobil elszívó ekkor 60 másodpercig készen áll a csatlakozásra.
- Kapcsolja be az akkumulátoros elektromos kéziszerszámot.
A mobil elszívó elindul, és az akkumulátoros elektromos kéziszerszám a mobil elszívó manuális kikapcsoláság, vagy a hálózati csatlakozódugó kihúzáság csatlakoztatva marad. Ezután az akkus készüléket újra csatlakoztatni kell.

Egy új akkus elektromos kéziszerszám csatlakoztatásával a korábbi csatlakozás felülíródik.

7.2 Festool alkalmazás\*

A mobil elszívó a Festool alkalmazással konfigurálható.

Készenléti üzemmódban tartsa lenyomva 3 másodpercig a mobil elszívón lévő, csatlakoztatásra szolgáló gombot [1-2].
A kapcsolat jelzőfénye [1-3] gyorsan villog. A mobil elszívó ekkor 60 másodpercig készen áll a csatlakozásra.
- Kövesse a Festool alkalmazás utasításait.
* Nem áll rendelkezésre minden ország részére.

7.3 CT-F I távvezérlő csatlakoztatása

A távvezérlés és a mobil elszívó csatlakoztatása

Egy távvezérlő mobil elszívóhoz való csatlakoztatása érdekében a távvezérlőt alaphelyzetbe kell állítani (lásd A távvezérlő alaphelyzetbe állítása című fejezetet).

Egy korábban nem csatlakoztatott távvezérlő közvetlenül csatlakoztatható.

i A távvezérlő és a mobil elszívó között létesített kapcsolat a mobil elszívó manuális kikapcsolása, illetve a mobil elszívó hálózati csatlakozódugójának kihúzása után is fennmarad.

Készenléti üzemmódban tartsa lenyomva 3 másodpercig a mobil elszívón lévő, csatlakoztatásra szolgáló gombot [1-2].
A kapcsolat jelzőfénye [1-3] gyorsan villog. A mobil elszívó ekkor 60 másodpercig készen áll a csatlakozásra.
▶ Nyomja meg a távvezérlő MAN gombját. A mobil elszívó tartósan tárolja a távvezérlőt.

Be- és kikapcsolás

A távvezérlő mobil elszívóhoz való csatlakoztatása után a mobil elszívó a távvezérlővel be- és kikapcsolható.

▶ A be- vagy kikapcsoláshoz nyomja meg a távvezérlő MAN gombját.

A távvezérlő alaphelyzetbe állítása

Az Alaphelyzetbe állítás funkció segítségével törölhető a távvezérlő és a mobil elszívó össze-kapcsolása.

▶ 10 másodperc hosszan tartsa lenyomva a csatlakozási és a MAN gombot.

☑ A LED-es jelzőfény magenta színnel világít, ha az alaphelyzetbe állítás sikeres volt.

8 Beállítások

8.1 A szívóerő szabályozása

▶ Nyomja meg a plusz/mínusz gombot [1-7] szívó üzemmódban.

8.2 Elszívókarmantyú

Az elszívókarmantyú elkerülő funkciója megakadályozza a csiszológépek és padlószívó fejek sima felületre tapadását.

Megnyitás

▶ Forgassa a beállítógyűrűt az OPEN (nyitva) pozícióba.

Bezárás

▶ Forgassa a beállítógyűrűt a CLOSE (zárva) pozícióba.

8.3 Túlmelegedés elleni védelem

A mobil elszívót túlhevülés elleni védelemként a kritikus hőmérséklet elérése előtt hőbiztosíték kapcsolja ki. Az állapotjelző alsó LED-je [1-6] pirosan világít.

• Kapcsolja ki és hagyja lehűlni a mobil elszívót.
• Kb. 5 perc után ismét kapcsolja be a mobil elszívót.

8.4 A fék rögzítése [1A]

Emelje meg a mobil elszívót az elülső oldalán.
▶ Nyomja le a féket [1-19], míg a helyére nem kattan.
▶ A kioldás a gombbal [1-18] történik.

8.5 SYS-Dock

VIGYÁZAT!

Zuhanásveszély

▶ Ne használja tárolófelületként a mobil elszívó lerakófelületét.

FIGYELMEZTETÉS!

Sérülésveszély

- Szállításnál ügyeljen arra, hogy zárva legyen a T-LOC zár.

A lerakófelületre [1-10] a T-LOC zár [1-12] segítségével Systainer rögzíthető.

9 Munkavégzés

9.1 Száraz anyagok elszívása

FIGYELMEZTETÉS!

Egészségre ártalmas porok

A légutak károsodása

▶ Mindig használjon szűrő- vagy porgyűjtő zsákot!

A határértéket meghaladó porok elszívása esetén csak egy porforrásnál

(elektromos vagy sűrített levegős szerszám) végezzen elszívást.

Vegye figyelembe az elektromos kéziszerszámok használata során keletkező porok elszívásakor:

Ha a használt levegőt visszavezetik a helyiségbe, akkor a helyiségben megfelelő L légcse-rearányt kell biztosítani. Az elvárt határértékek betartása érdekében a visszavezetett térfogat-áram legfeljebb a frisslevegő-térfogatáram 50%-a lehet (helyiségtérfogat V R x légcserearány L W ). Kérjük, vegye figyelembe a nemzeti előírásokat is.

Ügyeljen az alábbiakra: A nedves főszűrő gyorsabban eltömódik, ha száraz anyagokat szív be. Poranyagok felszívása előtt ezért ki kell szárítani a főszűrőt, vagy ki kell cserélni egy szárazra.

9.2 Nedves anyagok / folyadékok elszívása

VIGYÁZAT! Távolítsa el a szűrő- vagy porgyűjtő zsákot!

Használjon speciális nedvesszűrőt (NF-CT COMP).

A maximális töltési szint elérésekor az elszívás automatikusan kikapcsol.

A legalsó LED [1-6] pirosan villog.

▶ Kapcsolja ki a mobil elszívót [1-9].
▶ Nyissa ki a reteszelő kapcsokat [1-16], és vegye le a készülék felső részét.
▶ Ürítse ki a szennytartályt [1-15].

Nedves anyagok elszívása után hagyja kiszáradni a nedvesszüröt!

A mobil elszívót és a szennytartályt száraz porok beszívása, valamint tárolás előtt tisztítsa ki.

FIGYELMEZTETÉS!

Egészségre ártalmas porok

A légutak károsodása

▶ Nedves anyagok elszívása után távolítsa el a nedvesszürőt, és cserélje ki száraz anyagokhoz megfelelő főszűrőre.

FIGYELMEZTETÉS!

Hab és folyadék kiömlése

- Azonnal kapcsolja ki a készüléket, és ürítse ki a tartályt.

9.3 Használtlevegő-kimenet

FIGYELMEZTETÉS!

Egészségre ártalmas porok

A légutak károsodása

▶ Ne kavarja fel a port!

A használtlevegő-kimenet lehetővé teszi a használt levegő épületen kívüli elvezetését az elszívótömlő segítségével.

▶ Nyissa ki a rácsot a használtlevegő-kimenet [1-17] előtt.
- Tolja az elszívótömlőt a használtlevegő-kimenetbe, lásd az [5]. képet.

9.4 A főszűrő tisztítása – CT MINI / MIDI I

• Készenléti üzemmódban nyomja meg a MAN gombot [1-8].
• Állítsa a szívóteljesítményt maximálisra [1-7].
• Kézzel zárja le az elszívótömlőt, és közben háromszor röviden nyomja lefelé a tisztító-kart [1-13].

9.5 A főszűrő tisztítása – CT MIDI I AC (AUTOCLEAN)

VIGYÁZAT! Kizárólag hulladékgyűjtő/szűrőzsákkal együtt (eleget tesz a 'L' porosztály követelményeinek). Nedves por elszívása esetén nem!

Automatikus tisztítás be/ki kapcsolása

Készenléti üzemmódban nyomja meg az AC gombot [1-4] az AUTOCLEAN be- vagy kikapcsolásához.

i Az AC funkció a Festool alkalmazás* segítségével konfigurálható.

Manuális tisztítás

- Szívó üzemmódban nyomja meg az AC gombot [1-4].

Manuális teljes tisztítás

• Szívó üzemmódban a fúvókát vagy a szívó-tömlő nyílását a tenyerével 3 másodpercre zárja be.
  ▶ Nyomja meg és tartsa lenyomva az AC gombot [1-4] 3 másodpercig.
  Ne tisztítsa a főszűrőt túl gyakran rövid időn belül!

Legfeljebb 1 percen belül:

1x teljes kézi tisztítás

3x kézi tisztítás

* Nem áll rendelkezésre minden ország részére.

9.6 Munka után

VIGYÁZAT! Ez a készülék csak belső térben tárolható.

• Kapcsolja ki a mobil elszívót, és húzza ki a hálózati csatlakozót a csatlakozóaljzatból.
  ▶ Tekerje a hálózati csatlakozókábelt a kábel- tartóra, lásd a [3]. képet.
  ▶ Ürítse ki a szennytartályt.
  ▶ Helyezze be a szívótömlőt a zárható tömlőtartóba, lásd a [6]. képet.
  ▶ A mobil elszívó külsejét és belsejét porszívóval és letörléssel tisztítsa meg.
  ▶ Tárolja a mobil elszívót illetéktelen hozzáféréstől védett, száraz helyiségben.

i A tömlőtartó [1-10] fedele szerszámtartó-ként is szolgál.

10 Karbantartás és ápolás

VIGYÁZAT!

Sérülésveszély, áramütés veszélye

▶ A gép karbantartási és ápolási munkáinak megkezdése előtt mindig húzza ki a hálózati csatlakozót a csatlakozóaljzatból!
▶ Minden olyan karbantartási és javítási munkát, amely a készülékház felnyitásával jár együtt, csak felhatalmazott vevőszolgálati javítóműhely végezhet el.

Ügyfélszolgálat igénybevétele és javítás csak a gyártónál vagy szakszervizekben lehetséges.

Csak eredeti Festool pótalkatrészeket használjon.

További információk: www.festool.hu/szerviz

A sérült védőberendezéseket és alkatrészeket, amennyiben a kezelési útmutató másképp nem rendelkezik, felhatalmazott szakműhellyel szakszerűen meg kell javíttatni vagy ki kell cseréltetni.

Ügyeljen az alábbiak betartására:

• A gyártónak vagy az általa kiképzett személynek évente legalább egyszer portechnikai vizsgálatot kell végeznie a szűrő sérülésére, a gép tömítettségére, az ellenőrző berendezések működésére stb. vonatkozóan.
• Ami nem tisztítható, ki kell dobni. Ehhez használjon légzáró zsákot. Ügyeljen az érvényes hulladékkezelési előírások betartására!
• A felhasználó által végzett karbantartáshoz a készüléket szét kell szedni, meg kell tisztítani, és a karbantartást el kell végezni, amennyire végrehajtható anélkül, hogy ez a karbantartást végző vagy más személyeket veszélyeztetne. A megfelelő óvintézkedések magukban foglalják a szétszedés előtt a méreganyagoktól való megtisztítást, a helyben szürt kényszerszellőzésről történő gondoskodást, a készülék szétszedési és karbantartási helyének tisztítását, és a megfelelő személyi védőfelszerelések használatát is.

10.1 Szűrőzsák cseréje (SC-FIS-CT MINI/MIDI-2/5/CT15)

Szürözsák behelyezése [7]

▶ Nyissa ki a reteszelő kapcsokat [1-16], és vegye le a készülék felső részét.
▶ Helyezzen be egy új szűrőzsákot (SC-FIS-CT MINI/MIDI-2/5/CT15) a szennytartályba, és helyezze be a karimát mindkét oldalon.
▶ Helyezze fel a készülék felső részét, és zárja be a kapcsokat.

A szűrőzsák kivétele [8]

▶ Nyissa ki a reteszelő kapcsokat [1-16] és vegye le a készülék felső részét.
▶ Húzza meg a szűrőzsák fülét, amíg a szűrőzsák nyílása teljesen bezárul.
▶ O?dja ki a karimát a tartóból.
☑ Azürözsák most biztonságosan le van zárva és kivehető.
▶ Helyezze fel a készülék felső részét, és zárja be a kapcsokat.

10.2 Porgyűjtő zsák cseréje – csak AUTOCLEAN funkcióval rendelkező változatok (ENS-CT MIDI AC/5)

A porgyújtő zsák behelyezése [9]

▶ +1 Nyis2 a ki a reteszelő kapcsokat [1-16] és vegye le a készülék felső részét.

Magyar

▶ Helyezzen be egy új porgyűjtő zsákot (ENS-CT MIDI AC/5) a szennytartályba, és helyezze azt a tartály pereme fölé a vonal-jelzések mentén.

Fontos:

– Győződjön meg arról, hogy a porgyűjtő zsákon lévő jelölések helyesen helyezkednek el a tartályban.
– Győződjön meg arról, hogy a szellőző- membrán [9-1] a szennytartály hátsó felében helyezkedik-e el.

▶ Helyezze vissza a készülék felső részét.
▶ Hajtsa be a porgyűjtő zsák kiálló részét a reteszelő kapcsok területén, és helyezze be a reteszelő kapocs feletti mélyedésbe.
▶ Zorja be a reteszelő kapcsokat.

A porgyűjtő zsák kivétele [10]

▶ +1 Nyis2a ki a reteszelő kapcsokat [1-16] és vegye le a készülék felső részét.
Zárja le a porgyűjtő zsákot a kábelköte-gelővel [10-1].
▶ Végye ki a porgyűjtő zsákot, és a jogsza-bályi előírásoknak megfelelően ártalmatlanítsa.
▶ Tisztítsa meg a szennytartályt [1-15].

10.3 A főszűrő cseréje [11]

▶ Húzza ki a használt főszűrőt [1-14].
▶ A törvényi rendelkezések szerint ártalmatlanítsa a használt főszűrőt.
▶ Helyezzen be új főszűrőt (HF-CT COMP).

i A tartozékok, szűrők és fogyóanyagok rendelési számai a Festool katalógusban vagy az interneten a következő weboldalon találhatók: "www.festool.com".

ÉRTESÍTÉS

A motor károsodása

▶ Soha ne végezzen elszívást beépített főszűrő nélkül vagy sérült főszűrővel, mert az a motor károsodásához vezethet.

10.4 Szintérzékelők tisztítása [12]

Folyadékok elszívása után rendszeresen tisz- títsa meg puha ruhával a szintérzékelőket.

▶ Kapcsolja ki a mobil elszívót [1-9].
▶ Nyissa ki a reteszelő kapcsokat [1-16], és vegye le a készülék felső részét.
▶ Fordítsa el a készülék felső részét [12-1], és helyezze fejjel lefelé.

▶ Tisztítsa meg a szintérzékelőket [12-2] puha ruhával, és ellenőrizze, hogy nincsenek-e rajtuk sérülések.

11 Szállítás

Ügyeljen az alábbiak betartására:

– Szállítás előtt mindig zárja be a mobil elszívó T-LOC zárját [1-12].
- Csak a kézi fogantyú [1-11] segítségével hordozza.
– Járművel való szállítás esetén a mobil elszívót az érvényes előírások szerint rögzítse a megcsúszással és feldőléssel szemben.

12 Környezetvédelem

A készüléket ne dobja háztartási szemétbe! Adja le a szerszámot, a tartozékokat és a csomagolást a környezetvé- delmi előírásoknak megfelelő újrahasznosítás céljából. Ügyeljen az érvényes helyi előírások betartására.

Az elektromos és elektronikus berendezések hulladékairól szóló európai irányelv és annak nemzeti jogi átvétele értelmében a használt elektromos készülékeket szelektíven kell gyűj- teni, és lehetővé kell tenni azok környezetkímélő újrahasznosítását.

A gyűjtőhelyekkel kapcsolatos információk a következő helyen www.festool.com/environment tekinthetők meg.

Kritikus anyagokra vonatkozó információk: www.festool.hu/reach

13 Általános tudnivalók

13.1 Licencinformációk

A termékben használt nyílt forráskódú licencekre vonatkozó információk a Festool alkalmazásban* találhatók: Információk > Open source szerszámlicencek.

* Nem áll rendelkezésre minden ország részére.

13.2 Bluetooth®

A Bluetooth® márkanév és az emblémák a Bluetooth SIG, Inc. bejegyzett védjegyei, és a TTS Tooltechnic Systems AG & Co. KG és így a Festool licenc alapján használja ezeket.

13.3 Adatvédelemre vonatkozó tudnivalók

A készülék egy chipet tartalmaz a gép- és üzemadatok automatikus eltárolásához. A tárolt adatok nem tartalmaznak közvetlen személyi információkat.

Az adatok speciális készülékekkel érintés nélkül kiolvashatók, és a Festool azokat kizárólag hibadiagnózisra, javítási és garanciális célokra, valamint minőségjavításra, ill. a készülék továbbfejlesztésére használja. Az adatok ezen túlmenő használatára az ügyfél nyomatékos beleegyezése nélkül nem kerül sor.

Съдържание
