Márka	Festool
Modell	Cleantec CT 15 Set
Terméktípus	Nedves és száraz porszívó
Tartály térfogata	15 liter
Teljesítményfelvétel	350 - 1200 W
Maximális szívóerő	24 000 Pa
Maximális légáramlás (porszívó)	130 m³/h
Maximális légáramlás (szívóközpont)	222 m³/h
Szívótömlő átmérője	27/32 mm
Szívótömlő hossza	3,5 m
Hálózati kábel hossza	5,5 m
Hangnyomásszint	72 dB(A)
Súly	10,5 kg
Méretek (H × Sz × Ma)	470 × 320 × 430 mm
Védettségi fokozat	IP X4
Beépített szerszámcsatlakozó	Igen (maximális csatlakozási érték országonként változó)
Szívóteljesítmény szabályozás	Igen (+ és - gombok)
Automatikus leállítási funkció (folyadékokhoz)	Igen (szintérzékelővel)
Fő szűrő	Szűrőfiók (cserélhető)
Szűrőzsák	Száraz anyagok szívásához használható
Rendeltetésszerű használat	Beltéri, nem veszélyes porok és folyadékok szívása

Gyakran ismételt kérdések - Cleantec CT 15Set FESTOOL

Mekkora a CT 15 Set porszívó tartályának térfogata?

A tartály térfogata 15 liter.

Lehet ezzel a porszívóval folyadékot szívni?

Igen, folyadékok szívásához el kell távolítani a szűrőzsákot és használni a speciális folyadékszűrőt. A készülék automatikusan leáll, amikor a maximális szint elérésre kerül.

Hogyan lehet beállítani a szívóteljesítményt?

Nyomja meg a teljesítményszabályozó plusz vagy mínusz gombját [1-12] a szívóteljesítmény beállításához.

Mi a teendő, ha a piros LED jelzőfény világít?

A piros fény jelezhet túl magas hőmérsékletet (termikus biztosíték) vagy maximális vízszintet. Kapcsolja ki a készüléket, hagyja lehűlni vagy ürítse ki a tartályt, majd kapcsolja be újra.

Hogyan cseréljük ki a szűrőzsákot?

Nyissa ki a zárókapcsokat, vegye le a felső részt, majd húzza meg a szűrőzsák fülét a teljes záródásig. Vegye ki a zsákot és helyezzen be egy újat.

Lehetséges-e kéziszerszámot csatlakoztatni?

Igen, csatlakoztassa a szerszámot a porszívó beépített aljzatához [1-1]. Vegye figyelembe a maximális csatlakozási értéket (országonként változó, pl. EU-ban 2400 W).

Milyen típusú szűrőt kell használni folyadékokhoz?

Használja a speciális folyadékszűrőt (először távolítsa el a szűrőzsákot). Folyadékok szívása után hagyja megszáradni a szűrőt és a készüléket, mielőtt visszakapcsolna száraz üzemmódba.

Hol találhatók a tartozékok és fogyóeszközök?

A referenciák megtalálhatók a Festool katalógusban vagy a www.festool.com weboldalon. Kizárólag eredeti Festool tartozékokat használjon.

Hogyan használjuk a levegőkivezető nyílást?

Nyissa ki a rácsot a befúvónyílás [1-8] előtt, és helyezze be a szívótömlőt, hogy a beszívott levegőt kifelé vezesse.

Melyek a CT 15 Set porszívó méretei?

A méretek: 470 × 320 × 430 mm (H × Sz × Ma).

HASZNÁLATI ÚTMUTATÓ Cleantec CT 15Set FESTOOL

hu: EU megfelelőségi nyilatkozat. Kizárólagos felelősségünk tudatában kijelentjük, hogy ez a termék az alábbi EU-irányelvek minden vonatkozó követelményének megfelel az alábbi szabványok vagy normatív dokumentumok alapul vételével:

Wymiary (dt.x szer. x wys.) CT 15 470x320x430 mm

CT 25 470x320x510 mm

Cieżar CT 15 10,5 kg

CT 25 11,3 kg

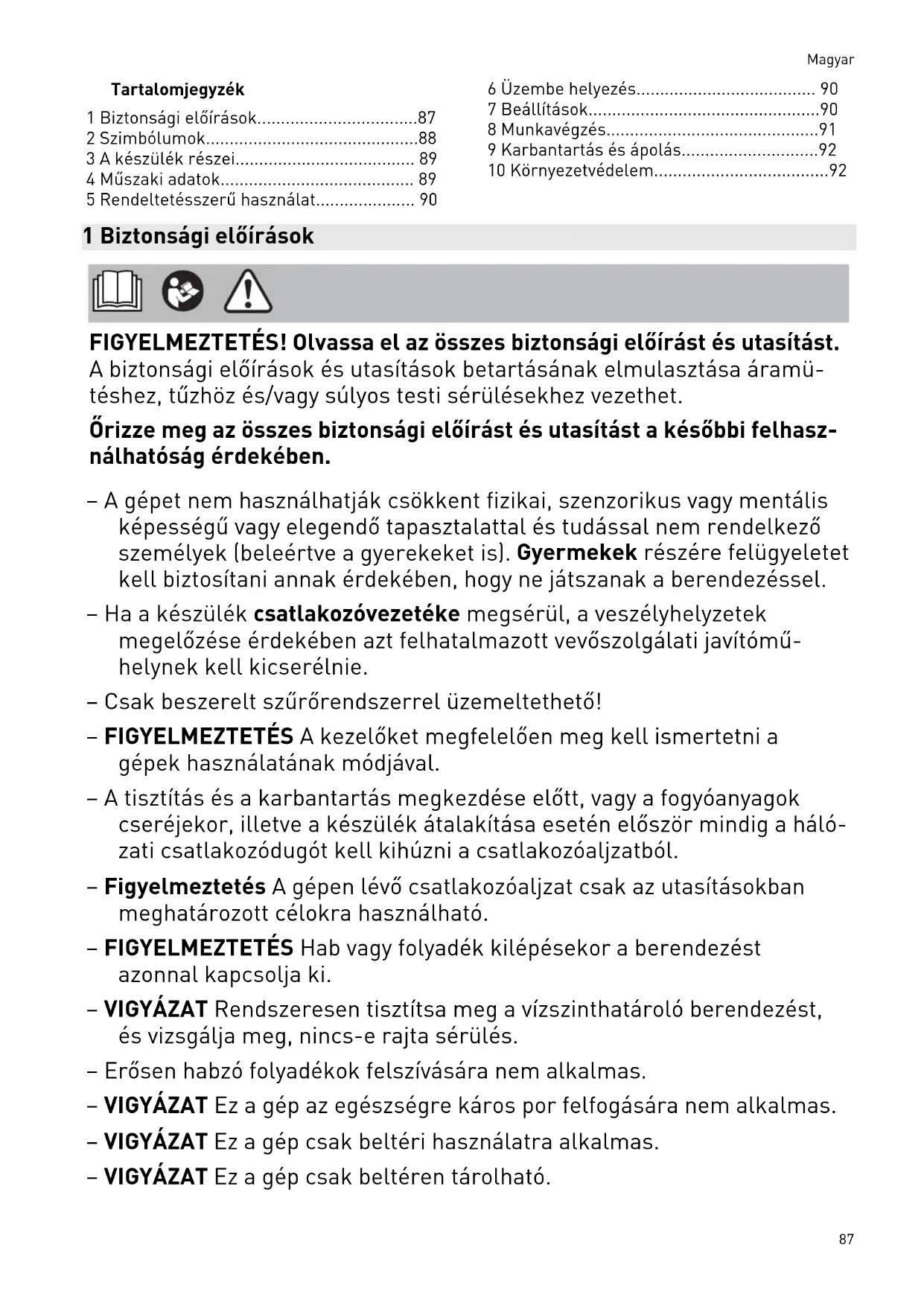

1 Biztonsági előírások....87
2 Szimbólumok....88
3 A készülék részei.... 89
4 Műszaki adatok.... 89
5 Rendeltetésszerű használat.... 90

6 Üzembe helyezés.... 90
7 Beállítások....90
8 Munkavégzés....91
9 Karbantartás és ápolás....92
10 Környezetvédelem....92

1 Biztonsági előírások

FIGYELMEZTETÉS! Olvassa el az összes biztonsági előírást és utasítást.

A biztonsági előírások és utasítások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Örizze meg az összes biztonsági előírást és utasítást a későbbi felhasználhatóság érdekében.

• A gépet nem használhatják csökkent fizikai, szenzorikus vagy mentális képességű vagy elegendő tapasztalattal és tudással nem rendelkező személyek (beleértve a gyerekeket is). Gyermek részére felügyeletet kell biztosítani annak érdekében, hogy ne játszanak a berendezéssel.
• Ha a készülék csatlakozóvezetéke megsérül, a veszélyhelyzetek megelőzése érdekében azt felhatalmazott vevőszolgálati javítómű-helynek kell kicserélnie.
  – Csak beszerelt szűrőrendszerrel üzemeltethető!
• FIGYELMEZTETÉS A kezelőket megfelelően meg kell ismertetni a gépek használatának módjával.
• A tisztítás és a karbantartás megkezdése előtt, vagy a fogyóanyagok cseréjekor, illetve a készülék átalakítása esetén először mindig a hálózati csatlakozódugót kell kihúzni a csatlakozóaljzatból.
• Figyelmeztetés A gépen lévő csatlakozóaljzat csak az utasításokban meghatározott célokra használható.
• FIGYELMEZTETÉS Hab vagy folyadék kilépésekor a berendezést azonnal kapcsolja ki.
  – VIGYÁZAT Rendszeresen tisztítsa meg a vízszinthatároló berendezést, és vizsgálja meg, nincs-e rajta sérülés.
  – Erősen habzó folyadékok felszívására nem alkalmas.
• VIGYÁZAT Ez a gép az egészségre káros por felfogására nem alkalmas.
• VIGYÁZAT Ez a gép csak beltéri használatra alkalmas.
• VIGYÁZAT Ez a gép csak beltéren tárolható.

– Robbanás- és tűzveszély! Ne szívjon fel:

• szikrát, izzó alkatrészeket és forró porokat;
  – éghető vagy robbanásveszélyes anyagokat (pl. magnézium, alumínium, benzin, hígító);
• agresszív anyagokat (pl. savak, lúgok, oldószerek);
• vegyileg reaktív anyagokat, melyek hőt, savakat/lúgokat, gázokat stb. képesek fejleszteni (pl. reaktív 2 komponensű anyagok, alumínium és víz).

– Ügyeljen az országában érvényes biztonsági előírásokra és a megmunkált anyag gyártójának utasításaira!

– Csak megfelelő védőfelszereléssel együtt használja!

– Csak szemrevételezés után hibátlan állapot esetén, száraz környezetben, az előírások szerint használható!

- A veszélyhelyzetek megelőzése érdekében rendszeresen ellenőrizze a hálózati csatlakozót, a csatlakozóaljzatot, a hálózati kábelt és a szűrőt. A sérült elektromos alkatrészeket kizárólag egy erre jogosított vevőszolgálati javítóműhelyben cseréltesse ki.

– A készüléket csak az erre rendeltetett kézi fogantyúnál tartsa.

- Tilos daruval vagy emelőszerkezettel megemelni és szállítani.

- A mobil elszívót nem szabad az elszívótömlő-rögzítönél fogva [1-3] felemelni!

- A készüléket kizárólag sík aljzaton állítsa fel és biztosítsa az elgurulással szemben.

– A készüléket nem használhatják az elektromos áramütésre érzékenyen reagáló személyek (például szívritmus-szabályozóval rendelkező személyek), mivel nem kizárt a készülék sztatikus feltöltődése.

- Csak eredeti Festool elszívótömlőt használjon.

– Vegye figyelembe a munkakörnyezetet és ügyeljen a készülék szállításánál, illetve a vele való munkavégzéskor a saját és a többi személy testi épségére.

Ezáltal elkerülhető például az elszívótömlő vagy a hálózati kábel okozta botlásveszély.

– Tartsa távol a gyermekeket a csomagolófóliától.

Fulladásveszély áll fenn.

2 Szimbólumok

Általános veszélyekre vonatkozó figyel- meztetés

Figyelmeztetés az áramütés veszélyére

Olvassa el a használati utasítást, vala- mint a biztonsági előírásokat!

Ne dobja ki háztartási szemétbe.

Húzza ki a hálózati csatlakozót

Viseljen légzőmaszkot!

Ráállni tilos

Megjegyzések, ötletek

CE megfelelőségi jelölés

Használati útmutató

[1-3] Elszívótömlő-rögzítő

[1-4] Kézi fogantyú

[1-5] reteszelés

[1-6] Szüröfiók

[1-7] Zárókapocs

[1-8] Kifúvónyílás

[1-9] Szennytartály

[1-10] Be-/kikapcsoló gomb

[1-11] MAN gomb

[1-12] Szívóteljesítmény-szabályozó

A hivatkozott ábrákat a használati utasítás elején találja meg.

3 A készülék részei

[1-1] készülékcsatlakozó

[1-2] Kábel- és tartozéktároló

4 Müszaki adatok

Mobil elszívók CT 15
		CT 25
Teljesítményfelvétel 350–1200 W
Max. csatlakozási teljesítmény a készülék dugós csatlakozóján	EU	2400 W
	CH, DK	1100 W
	GB	1800 W
	KR	2300 W
Max. térfogatáram (levegő), elszívónál/turbinánál 130 m3/h / 222 m3/h
Max. vákuum, turbinánál 24000 Pa
Elszívótömlő D 27/32 mm x 3,5 m-RAS/CT
A hálózati csatlakozóvezeték hossza 5,5 m
Hangnyomásszint az EN 60335-2-69 szabvány szerint / K bizonytalanság		72 dB(A)/ 3 dB
Kéz-kar rezgési érték az EN 60335-2-69 szabvány szerint / K bizonytalanság		<2,5 m/s2 / 1,5 m/s2
Védelem IP X4
Tartály úrtartalma CT 15 15 l
	CT 25 25 l
Méret h x sz x m CT 15 470x320x430 mm
	CT 25 470x320x510 mm
Súly CT 15 10,5 kg
	CT 25 11,3 kg

5 Rendeltetésszerű használat

A mobil elszívó az alábbiakra használható:

• Egészségre nem káros porok, szennyező-dések, homok és forgács fel- és elszívására,
• Víz felszívására,
  – Az ipari alkalmazással járó fokozott igénybevételhez, az IEC/EN 60335-2-69 szabványnak megfelelően.

A mobil elszívó csak beltérben alkalmazható.

Nem rendeltetésszerű használat esetén a felelősséget a felhasználó viseli.

6 Üzembe helyezés

VIGYÁZAT!

Nem kielégítő feszültség vagy frekvencia! Balesetveszély

• Ügyeljen a típustáblán szereplő adatokra.
• Ügyeljen az országspecifikus előírásokra.

6.1 Első üzembe helyezés

▶ Helyezze be a szűrőzsákot [2].
▶ Csatlakoztassa az elszívótömlőt [3].

6.2 Mobil elszívó csatlakoztatása

VIGYÁZAT!

Sérülésveszély az ellenőrizetlenül bekapcsolódó szerszámok miatt

▶ A bekapcsolás előtt ügyeljen arra, hogy a csatlakoztatott szerszám ki legyen kapcsolva.

VIGYÁZAT!

Elektromos áramütés veszélye

▶ Dugja be a csatlakozódugót a védőföldeléssel ellátott csatlakozóaljzatba.
▶ Ne nyúljon a mobil elszívó csatlakozóaljzatába.

Ha a mobil elszívó csatlakoztatva van a hálózati csatlakozóaljzathoz, a mobil elszívó készülékaljzata tartósan áram alatt van.

A mobil elszívó és a csatlakozóaljzat csatlakoztatása

A mobil elszívó kikapcsolt állapotban van.

- Csatlakoztassa a hálózati kábelt a csatlakozóaljzathoz.

A készülék csatlakozóaljzata [1-1] feszültség alatt áll.

Mobil elszívó Készenléti üzemmódba kapcsolása

▶ Nyomja meg a be-/kikapcsoló-gombot [1-10].
A készülék csatlakozóaljzata [1-1] feszültség alatt áll.

i A zöld LED [1-12] a Készenléti üzemmódot jelzi.

A mobil elszívó automatikus indítása

A mobil elszívó Készenléti üzemmódban van.

▶ A mobil elszívó automatikus indítása: Kapcsolja be a csatlakoztatott szerszámot.

A mobil elszívó manuális indítása

A mobil elszívó készenléti üzemmódban van.

▶ Nyomja meg a MAN gombot [1-11].

Amikor nem használja a készüléket, vala-mint a karbantartási és tisztítási munkák megkezdése előtt húzza ki a mobil elszívó csatlakozódugóját a dugaszolóaljzatból.

6.3 Az elektromos kéziszerszám csatlakoztatása

VIGYÁZAT!

Sérülésveszély

▶ Tartsa be a gép dugaszolóaljzatára vonatkozó maximális csatlakozási teljesítmény értékét (lásd a Műszaki adatok c. fejezetet).
- Kapcsolja ki az elektromos szerszámot.

Hálózatról üzemeltetett elektromos kéziszerszám összekapcsolása a mobil elszívóval

Csatlakoztassa az elektromos szerszámot az eszköz aljzatába [1-1].

☑ Az elektromos kéziszerszám a hálózati kábelen keresztül csatlakozik a mobil elszívóhoz.

7 Beállítások

7.1 A szívóerő szabályozása

▶ Nyomja meg a plusz/mínusz gombot [1-12] Szívó üzemmódban.

7.2 Elszívókarmantyú

Az elszívókarmantyú elkerülő funkciója megakadályozza a csiszológépek és padlószívó fejek sima felületre tapadását.

Megnyitás

▶ Forgassa a beállítógyűrűt az OPEN (nyitva) pozícióba.

Bezárás

▶ Forgassa a beállítógyűrűt a CLOSE (zárva) pozícióba.

7.3 Túlmelegedés elleni védelem

A mobil elszívót túlhevülés elleni védelemként a kritikus hömérséklet elérése előtt hőbiztosíték kapcsolja ki. A legalsó LED [1-12] hibát jelez.

LED pirosan világít Túlmelegedés

• Kapcsolja ki és hagyja lehűlni a mobil elszívót.
• Kb. 5 perc után ismét kapcsolja be a mobil elszívót.

8 Munkavégzés

8.1 Száraz anyagok szívása

Száraz anyagok szívása

Mindig használjon szűrőzsákot!

8.2 Nedves anyagok / folyadékok elszívása

Vegye ki a szűrőzsákot!

Használjon speciális nedvesszűrőt!

A maximális töltési szint elérésekor az elszívás automatikusan kikapcsol.

A legalsó LED [1-12] pirosan világít.

▶ Kapcsolja ki a mobil elszívót [1-10]!
▶ Nyissa ki a zárókapcsokat [1-7] és vegye le a berendezés felső részét.
▶ Ürítse ki a szennytartályt [1-9].

Nedves anyagok elszívása után hagyja kiszáradni a nedvesszüröt!

A mobil elszívót és a szennytartályt száraz porok beszívása, valamint tárolás előtt tisztítsa ki.

FIGYELMEZTETÉS!

Egészségre ártalmas porok

A légutak károsodása

▶ Nedves anyagok elszívása után távolítsa el a nedvesszüröt, és cserélje ki száraz anyagokhoz megfelelő főszűrőre.

FIGYELMEZTETÉS!

Hab és folyadék kiömlése

▶ A berendezést azonnal kapcsolja ki és ürítse ki.

8.3 Használtlevegő-kimenet

FIGYELMEZTETÉS!

Egészségre ártalmas porok A légutak károsodása

▶ Ne fúvasson le porokat!

A használtlevegő-kimenet lehetővé teszi a használt levegő épületen kívüli elvezetését az elszívótömlő segítségével.

▶ Nyissa ki a kifúvónyílás előtti rácsot [1-8].
▶ Tolja az elszívótömlőt a kifúvónyílásba [1-8].

8.4 A szűrőzsák pormentes cseréje

▶ Nyissa ki a zárókapcsokat és vegye le a berendezés felső részét [2].
- Húzza a szűrőzsákon lévő fület, amíg a szűrőzacskó teljesen be nem záródik.
A szűrőzsák most biztonságosan le van zárva és kivehető.
▶ Helyezze fel a berendezés felső részét, és zárja le a zárókapcsokat.

8.5 A szűrőelem cseréje [6]

▶ Húzza ki a használt szűrőfiókot [1-6].
▶ A törvényi rendelkezések szerint ártalmatlanítsa a használt szűrőfiókot.
▶ Tolja be az új szűrőfiókot [1-6].

i A tartozékok, szűrők és fogyóanyagok rendelési számai a Festool katalógusban vagy az interneten, a www.festool.com oldalon találhatók meg.

- Csak eredeti Festool tartozékokat és fogyóanyagokat használjon! Kizárólag a Festool által tesztelt és engedélyezett termékek biztonságosak, és csak ezek igazodnak tökéletesen az eszközhöz és a használathoz.

ÉRTESÍTÉS

A motor károsodása

▶ Soha ne végezzen elszívást beépített főszűrő nélkül vagy sérült főszűrővel, mert az a motor károsodásához vezethet.

8.6 Munka után

• Kapcsolja ki a mobil elszívót és húzza ki a hálózati csatlakozót.
  ▶ Ürítse ki a szennytartályt.
  ▶ A mobil elszívó külsejét és belsejét porszívóval és letörléssel tisztítsa meg.

Magyar

▶ Tekercselje fel az elektromos kábelt.
▶ Helyezze az elektromos kábelt [4-1] a zárható tárolóba. A kábel a horonyban [4-2] fusson.
- Válassza le az elszívótömlőt [5-1] és az elszívótömlő-rögzítő segítségével [1-3] rögzítse a mobil elszívóhoz.
▶ A szintérzékelőket [7-1] rendszeresen tisz-títsa meg, és ellenőrizze a sértetlenségüket.
▶ Tárolja a mobil elszívót illetéktelen hozzáféréstől védett, száraz helyiségben.

i A tömlőtartó fedele szerszámtartóként is szolgál.

9 Karbantartás és ápolás

VIGYÁZAT!

Sérülésveszély, áramütés veszélye

▶ A gép karbantartási és ápolási munkáinak megkezdése előtt mindig húzza ki a hálózati csatlakozót a csatlakozóaljzatból!
- Minden olyan karbantartási és javítási munkát, amely a készülékház felnyitásával jár együtt, csak felhatalmazott vevőszolgálati javítóműhely végezhet el.

Ügyfélszolgálat és javítás csak a gyártónál vagy szakservizekben. A legközelebbi címet a következő oldalon találja meg: www.festool.hu/szerviz

Kizárólag eredeti Festool póta- katrészeket használjon! Rendelési számok a következő helyen: www.festool.hu/szerviz

10 Környezetvédelem

A készüléket ne dobja háztartási szemétbe! Adja le a szerszámot, a tartozékokat és a csomagolást a környezetvé-

delmi előírásoknak megfelelő újrahasznosítás céljából. Ügyeljen az érvényes helyi előírások betartására.

Az elektromos és elektronikus berendezések hulladékairól szóló európai irányelv és annak nemzeti jogi átvétele értelmében a használt elektromos készülékeket szelektíven kell gyűj- teni, és lehetővé kell tenni azok környezetkímélő újrahasznosítását.

A gyűjtőhelyekkel kapcsolatos információk a következő helyen www.festool.com/environment tekinthetők meg.

Kritikus anyagokra vonatkozó információk: www.festool.hu/reach

Съдържание
