Cleantec CT 15Set - Tolmuimeja FESTOOL - Tasuta kasutusjuhend

Mark	Festool
Mudel	Cleantec CT 15 Set
Toote tüüp	Kuiv- ja märgimemur
Mahuti maht	15 liitrit
Võimsus	350 - 1200 W
Maksimaalne vaakum	24 000 Pa
Maksimaalne õhuvool (imeja)	130 m³/h
Maksimaalne õhuvool (imemiskeskus)	222 m³/h
Imitoru läbimõõt	27/32 mm
Imitoru pikkus	3,5 m
Toitekaabli pikkus	5,5 m
Helirõhu tase	72 dB(A)
Kaal	10,5 kg
Mõõtmed (P × L × K)	470 × 320 × 430 mm
Kaitseaste	IP X4
Tööriista integreeritud pistikupesa	Jah (maksimaalse ühendusväärtusega vastavalt riigile)
Imemisvõimsuse reguleerimine	Jah (nupud + ja -)
Automaatne seiskamisfunktsioon (vedelikud)	Jah (tasemeanduri abil)
Põhifilter	Filtrisahtel (vahetatav)
Filtrikott	Kasutatakse kuivainete imemiseks
Sihtotstarbeline kasutamine	Siseruumides, mitteohtlike tolmu ja vedelike imemine

Korduma kippuvad küsimused - Cleantec CT 15Set FESTOOL

Milline on CT 15 Set tolmuimeja mahuti maht?

Mahuti maht on 15 liitrit.

Kas selle tolmuimejaga saab vedelikke imeda?

Jah, vedelike imemiseks tuleb filtrikott eemaldada ja kasutada spetsiaalset vedelikufiltrit. Seade lülitub automaatselt välja, kui maksimaalne tase on saavutatud.

Kuidas reguleerida imemisvõimsust?

Vajutage imemisvõimsuse reguleerimise [1-12] nuppe pluss või miinus, et kohandada imemisvõimsust.

Mida teha, kui punane LED-tuli süttib?

Punane tuli võib viidata liigsele temperatuurile (termokaitsmele) või maksimaalsele veetasemele. Lülitage seade välja, laske sel jahtuda või tühjendage mahuti ning lülitage uuesti sisse.

Kuidas filtrikotti vahetada?

Avage lukustusklambrid, eemaldage ülemine osa, seejärel tõmmake filtrikoti keeleke kuni täieliku sulgumiseni. Eemaldage kott ja paigaldage uus.

Kas on võimalik ühendada elektriline käsitööriist?

Jah, ühendage tööriist tolmuimeja integreeritud pistikupessa [1-1]. Järgige maksimaalset ühendusväärtust (riigiti, nt 2400 W EL-is).

Millist filtrit kasutada vedelike jaoks?

Kasutage spetsiaalset vedelikufiltrit (eemaldage esmalt filtrikott). Pärast vedelike imemist laske filtrit ja seadet enne kuivale lülitamist kuivada.

Kust leida tarvikuid ja kulumaterjale?

Viited on saadaval Festooli kataloogis või veebisaidil www.festool.com. Kasutage ainult originaalseid Festooli tarvikuid.

Kuidas kasutada õhu väljalaskeava?

Avage võre puhumisava [1-8] ees ja sisestage imivoolik, et suunata imetud õhk väljapoole.

Millised on CT 15 Set tolmuimeja mõõtmed?

Mõõtmed on 470 × 320 × 430 mm (P × L × K).

KASUTUSJUHEND Cleantec CT 15Set FESTOOL

et: EL-vastavusdeklaratsioon. Kinnitame ainuvastutajatena, et käesolev toode vastab järgmiste Euroopa Liidu direk- tiivide nõuetele ning on kooskõlas järgmiste standardite ja normatiivsete dokumentidega:

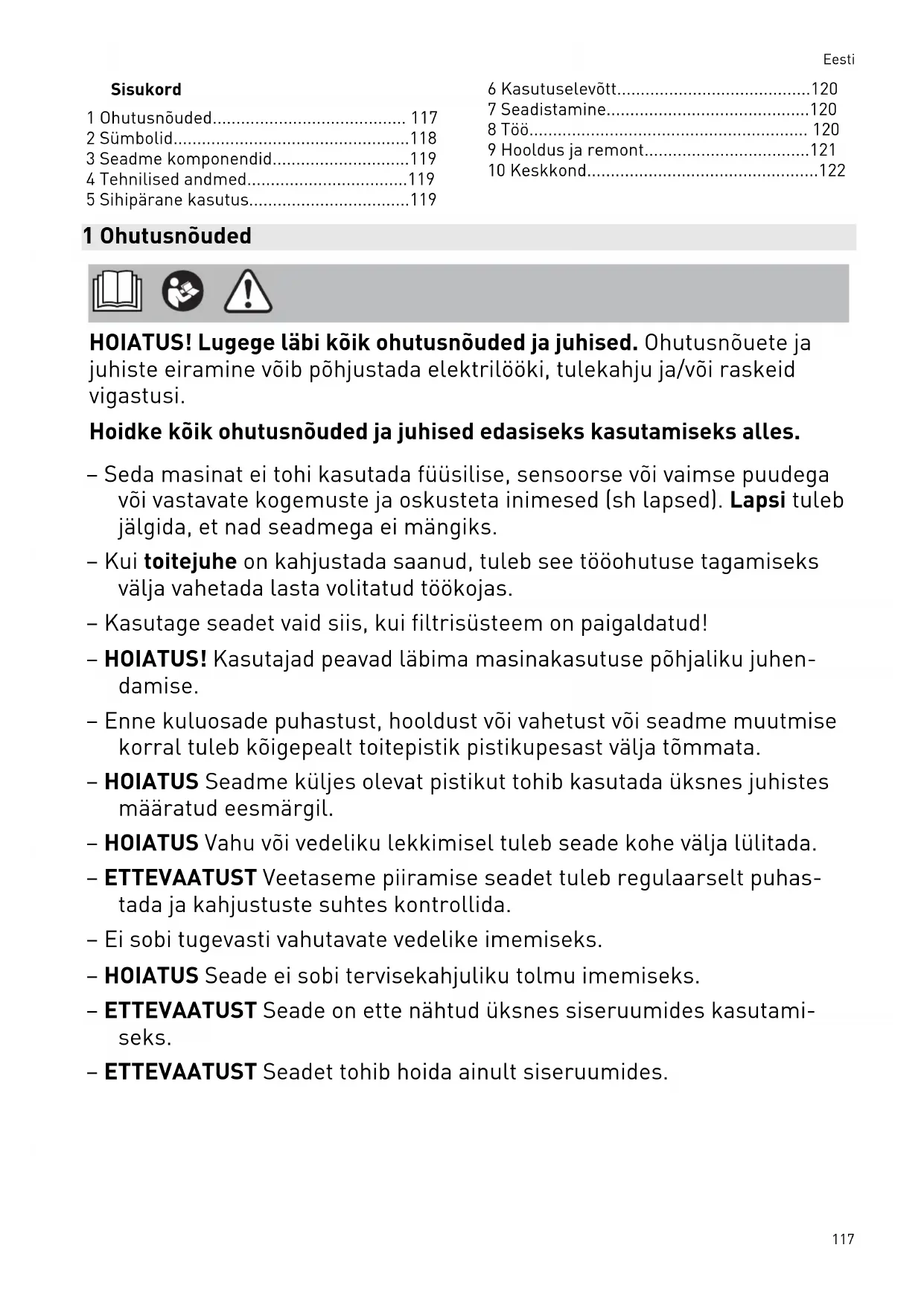

1 Ohutusnõuded.... 117
2 Sümbolid....118
3 Seadme komponendid....119
4 Tehnilised andmed....119
5 Sihipärane kasutus....119

6 Kasutuselevõtt....120
7 Seadistamine....120
8 Töö.... 120
9 Hooldus ja remont....121
10 Keskkond....122

1 Ohutusnõuded

HOIATUS! Lugege läbi kõik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste eiramine võib põhjustada elektrilööki, tulekahju ja/või raskeid vigastusi.

Hoidke köik ohutusnõuded ja juhised edasiseks kasutamiseks alles.

• Seda masinat ei tohi kasutada füüsilise, sensoorse või vaimse puudega või vastavate kogemuste ja oskusteta inimesed (sh lapsed). Lapsi tuleb jälgida, et nad seadmega ei mängiks.
• Kui toitejuhe on kahjustada saanud, tuleb see tööohutuse tagamiseks välja vahetada lasta volitatud töökojas.
• Kasutage seadet vaid siis, kui filtrisüsteem on paigaldatud!
• HOIATUS! Kasutajad peavad läbima masinakasutuse põhjaliku juhen-damise.
• Enne kuluosade puhastust, hooldust või vahetust või seadme muutmise korral tuleb kõigepealt toitepistik pistikupesast välja tõmmata.
• HOIATUS Seadme küljes olevat pistikut tohib kasutada üksnes juhistes määratud eesmärgil.
• HOIATUS Vahu või vedeliku lekkimisel tuleb seade kohe välja lülitada.
• ETTEVAATUST Veetaseme piiramise seadet tuleb regulaarselt puhas-tada ja kahjustuste suhtes kontrollida.
• Ei sobi tugevasti vahutavate vedelike imemiseks.
• HOIATUS Seade ei sobi tervisekahjuliku tolmu imemiseks.
• ETTEVAATUST Seade on ette nähtud üksnes siseruumides kasutamiseks.
• ETTEVAATUST Seadet tohib hoida ainult siseruumides.

- Plahvatus- ja süttimisohtlik! Tolmuimejaga ei tohi eemaldada:

• sädemed, hõõguvad osad ja kuum tolm;
• tule- ja plahvatusohtlikke aineid (nt magneesium, alumiinium, bensiin, lahjendusvahendeid);
• sööbivaid aineid (nt happed, leelised, lahustid);

• keemiliselt reageerivaid aineid, mille tagajärjel tekib soojus, moodustuvad happed/alused, gaasid jne (nt reaktiivsed 2K-ained, alumiinium ja vesi).

• Järgige riigis kehtestatud ohutusnõudeid ja materjalitootja juhiseid!

• Kandke seadmega töötamisel sobivat kaitsevarustust!
• Kui seade on visuaalse vaatluse põhjal töökorras, kasutage seda kuivas keskkonnas, ent laske end eelnevalt instrueerida.
• Ohutuse tagamiseks kontrollige regulaarselt pistikut, pistikupesa, kaablit ja filtrit. Kahjustatud elektrilised osad laske alati välja vahetada volitatud hooldekeskuses.
• Kandke seadet ainult selleks ette nähtud käepidemest.
• Ei tohi tõsta ega transportida kraanakonksu või tõstukiga.
• Mobiilse vee- ja tolmuimeja kandmisel ei tohi seda hoida imivooliku kinnitusest [1-3]!
  – Paigaldage seade üksnes tasasele aluspinnale ja tagage, et see ei veereks kohalt minema.
• Seadet ei tohi kasutada elektrilöögi suhtes tundlikult reageerida võivad inimesed (nt südamestimulaatoriga isikud), kuna välistada ei saa staatilise elektri laengu tekkimist.
• Kasutage ainult Festooli originaal-imivoolikut.
• Pöörake tähelepanu töökeskkonnale ning seadmega töötamisel ja seadme transportimisel jälgige iseennast ja teisi inimesi.

Nii hoiate ära imivoolikust või võrgujuhtmest tingitud komistamise ja kukkumise ohu.

- Hoidke pakendikile lastele kättesaamatus kohas.

Esineb lämbumisoht.

2 Sümbolid

Üldohu hoiatus

Ettevaatust: elektrilöök!

Lugege kasutusjuhendit ja täitke ohutusnõudeid!

Ärge visake olmejäätmetesse.

Tõmmake toitepistik pesast välja

Kandke hingamisteede kaitsevahendit!

Seadme peale astumine keelatud

Juhis, nõuanne

ELi vastavusdeklaratsioon

Toimimisjuhis

3 Seadme komponendid

[1-1] tööriista ühenduspesa

[1-2] kaabli- ja tarvikuhoidik

[1-3] imivooliku kinnitus

[1-4] käepide

[1-5] lukustus

[1-6] filtrisahtel

[1-12] imivõimsuse regulaator

Esitatud joonised leiate kasutusjuhendi algusest.

4 Tehnilised andmed

Mobiilsed tolmuimejad CT 15		CT 25
nimivõimsus 350-1200 W
tööriista pistikupesa max võimsus EU	CH, DK	2400 W
		1100 W
	GB	1800 W
	KR	2300 W
vee- ja tolmuimeja/turbiini max õhuvool 130 m3/h / 222 m3/h
turbiini max alarõhk 24000 Pa
Imivoolik D 27/32 mm x 3,5 m-RAS/CT
toitekaabli pikkus 5,5 m
helirõhutase EN 60335-2-69 järgi/ mõõtemääramatus K 72 dB(A)/ 3 dB
kohtvibratsioonitase EN 60335-2-69 järgi/ mõõtemääramatus K < 2,5 m/s2/ 1,5 m/s2
kaitseklass IP X4
mahuti maht CT 15 15 l
	CT 25 25 l
Mõõtmed PxLxK CT 15 470x320x430 mm
	CT 25 470x320x510 mm
Kaal CT 15 10,5 kg
	CT 25	11,3 kg

5 Sihipärane kasutus

• tervisele mittekahjuliku tolmu, mustuse, liiva, laastude imemiseks,
• vee imemiseks,
• tööstuslikuks kasutamiseks suuremal koormusel,

vastab normile IEC/EN 60335-2-69. Mobiilne vee- ja tolmuimeja sobib ainult sise- tingimustes kasutamiseks.

Mittesihipärase kasutamise korral vastutab kasutaja.

6 Kasutuselevõtt

HOIATUS

Lubamatu pinge või sagedus!

Vigastuste oht

• Pöörake tähelepanu andmesildil toodud andmetele.
• Pöörake tähelepanu riigis esinevatele eripäradele.

6.1 Esmane kasutuselevõtt

▶ Asetage kohale filtrikott [2].
▶ Ühendage imivoolik [3].

6.2 Mobiilse imuri ühendamine

HOIATUS

Püsib vigastusoht ootamatult käivituvate tööriistade töttu

▶ Enne sisselülitamist veenduge, et ühen-datud tööriist on välja lülitatud.

HOIATUS

Elektrilöögioht

• Pistke toitepistik kaitsemaandusega pistikupessa.
• Ärge pistke sõrmi mobiilse imuri pistiku-pessa.

① Kui mobiilne imur on ühendatud pistiku-pessa, on mobiilse imuri pistikupesa püsivalt elektrijuhtivusega.

Ühendage mobiilne imur pistikupessa.

Moobiilne imur on välja lülitatud.

▶ Ühendage toitekaabel pistikupessa.
Seadme pistikupesa [1-1] juhib voolu.

Mobiilse imuri lülitamine valverežiimile (stand-by)

▶ Vajutage sisse-välja-lülitit [1-10].
Seadme pistikupesa [1-1] juhib voolu.

① Roheline leed [1-12] näitab valverežiimi (sand-by).

Mobiilse imuri automaatne käivitamine

Mobiilne imur on valverežiimis (stand-by).

- Et mobiilset imurit automaatselt käivitada: Lülitage ühendatud tööriist sisse.

Eemaldage mobiilse imuri toitekaabel pistikupesast enne hooldus- ja remontöid ja selleks ajaks, mil te imurit ei kasuta.

6.3 Elektritööriista ühendamine

HOIATUS

Vigastuste oht

• Pidage kinni elektritööriista maksimum-võimsusest (vt „Tehnilised andmed“).
  ▶ Lülitage elektritööriist välja.

Võrgutoitega elektritööriista ühendamine mobiilse imuriga

• Ühendage elektritööriist seadme pistiku-pessa [1-1].
  ☑ Elektritööriist on ühendatud mobiilse imuriga toitekaabli abil.

7 Seadistamine

7.1 Imivõimsuse reguleerimine

▶ Vajutage pluss- või miinus-nuppe [1-12], kui seade on imemisrežiimis.

7.2 Imimuhv

Imimuhvi möödaviigufnktsioon takistab lihv-seadmete ka põrandapihustite sisseimemist siledatelt pindadelt.

Avamine

▶ Keerake seaderōngas asendisse "OPEN".

Sulgemine

▶ Keerake seaderōngas asendisse "CLOSE".

7.3 ülekuumenemiskaitse

Ülekuumenemise kaitseks lülitab temperatuurikaitse mobiilse vee- ja tolmuimeja välja enne kriitilise temperatuuri saavutamist. Kõige alumine leed [1-12] näitab riket.

leed põleb punaselt liigtemperatuur

▶ Lülitage mobiilne vee- ja tolmuimeja välja, laske maha jahtuda.
▶ Lülitage mobiilne vee- ja tolmuimeja u 5 minuti pärast uuesti sisse.

8 Töö

8.1 Kuiva tolmu imemine

Kuiva tolmu imemine

Kasutage alati filtrikotti.

8.2 Märgmaterjali / vedelike imemine

Eemaldage filtrikott!

Kasutage spetsiaalset märgfiltrit.

Maksimaalse täitetaseme saavutamisel imemine automaatselt katkeb.

Kõige alumine leed [1-12] põleb punaselt.

▶ Lülitage mobiilne imur [1-10] välja.
- Avage lukustusklambrid [1-7] ja võtke seadme ülaosa ära.
▶ Tühjendage jäätmemahuti [1-9].

Kui olete märgmaterjali imemise lõpetanud, laske märgfiltril kuivada!

Tervist kahjustav tolm

Hingamisteede kahjustamise oht

- Kui olete märgmaterjali imemise lõpetanud, eemaldage märgfilter ja vahetage see kuivmaterjali põhifiltri vastu.

ETTEVAATUST

Väljaimbuv vaht ja lekkivad vedelikud

▶ Lülitage seade kohe välja ja tühjendage.

8.3 Heitõhu väljalase

ETTEVAATUST

Tervist kahjustav tolm

Oht kahjustada hingamisteid!

- Ärge eemaldage tolmu seda ära puhudes!

Heitõhu väljalase võimaldab imivooliku kaudu heitõhku hoonest välja juhtida.

▶ Avage võre heitõhu väljalaskeava [1-8] ees.
▶ Lükake imivoolik heitõhu väljalaskeava [1-8] sisse.

8.4 Filtrikoti tolmuvaba vahetamine

• Avage lukustusklambrid ja tõstke seadme ülaosa maha [2].
  ▶ Tõmmake filtrikoti aasast, kuni filtrikoti suu on täiesti kinni.

Nüüd on filtrikott turvaliselt suletud ja seda saab eemaldada.

▶ Tõstke seadme ülaosa uuesti peale tagasi ja sulgege lukustusklambrid.

8.5 Filtrielemendi vahetus [6]

▶ Tõmmake kasutatud filtrisahtel [1-6] välja.

• Kõrvaldage filtrisahtel kehtivate jäätmekorralduseeskirjade järgi.
  ▶ Lükake uus filtrisahtel [1-6] sisse.

(i) Tarvikute, filtri ja kulumaterjalide tellimis-numbrid leiate Festooli kataloogist või veebilehelt: www.festool.com.

- Kasutada tohib üksnes Festooli originaaltarvikuid ja kulumaterjale. Üksnes

Festooli testitud ja heakskiidetud tarvikud on turvalised ning kohandatud spetsiaalselt seadme ja selle kasutusega.

TEATIS

Mootori kahjustamine

- Ärge kasutage kunagi imurit, kui põhifilter on paigaldamata või vigane, sest see võib omakorda mootorit kahjustada.

8.6 Kui töö on lõpetatud

• Lülitage mobiilne imur välja ja tömmake pistik pistikupesast.
  ▶ Tühjendage mahuti.
  ▶ Puhastage imur nii seest kui väljast, kasutage puhastamiseks tolmuimejat ja pühkige pinnad lapiga üle.
  ▶ Kerige vörgukaabel kokku.
  ▶ Asetage võrgukaabel [4-1] suletavasse hoidikusse. Selleks pistke toitekaabel läbi vastava ava [4-2].
• Kinnitage imivoolik [5-1] imivooliku kinnituse [1-3] abil mobiilse imuri külge.
  ▶ Puhastage korrapäraselt täituvusastme andureid [7-1] ja kontrollige neid kahjustuste suhtes.
  ▶ Hoiustage mobiilset imurit kuivas ruumis ja võõrastele kättesaamatus kohas.

i Hoidiku katet saab kasutada ka tööriistaalusena.

9 Hooldus ja remont

HOIATUS

Vigastuste oht, elektrilöök

• Enne mis tahes hooldus- ja korrashoiutöid tömmake vörgupistik alati pistikupesast välja!
  Kõiki hooldus- ja parandustööd, mis nõuavad mootorikorpuse avamist, tuleb teha lasta volitatud hooldustöökojas.

Hooldus- ja parandustöid on

lubatud teha vaid tootja esindajal või volitatud hooldekeskustes. Lähima teenindustöökoja aadressi leiate: www.festool.ee/teenindus

Kasutada tohib üksnes Festooli originaalvaruosi! Tellimisnumbri leiate: www.festool.ee/teenindus

10 Keskkond

Ärge käidelge seadet koos olmejäätmetega! Seadmed, lisavarustus ja pakendid tuleb suunata keskkonnasõbralikult

taaskasutusse. Järgige kehtivaid riiklikke eeskirju.

Vastavalt Euroopa Liidu direktiivile elektrija elektroonikaseadmete jäätmete kohta tuleb kasutusressursi ammendanud elektrilised tööriistad eraldi kokku koguda ja keskkonna-säästlikult ringlusse võtta.

Teave tagastamiskohtade kohta on leitav www.festool.com/environment.

Teave ohtlike ainete kohta: www.festool.ee/reach
