BEDIENUNGSANLEITUNG Cleantec CT 15Set FESTOOL

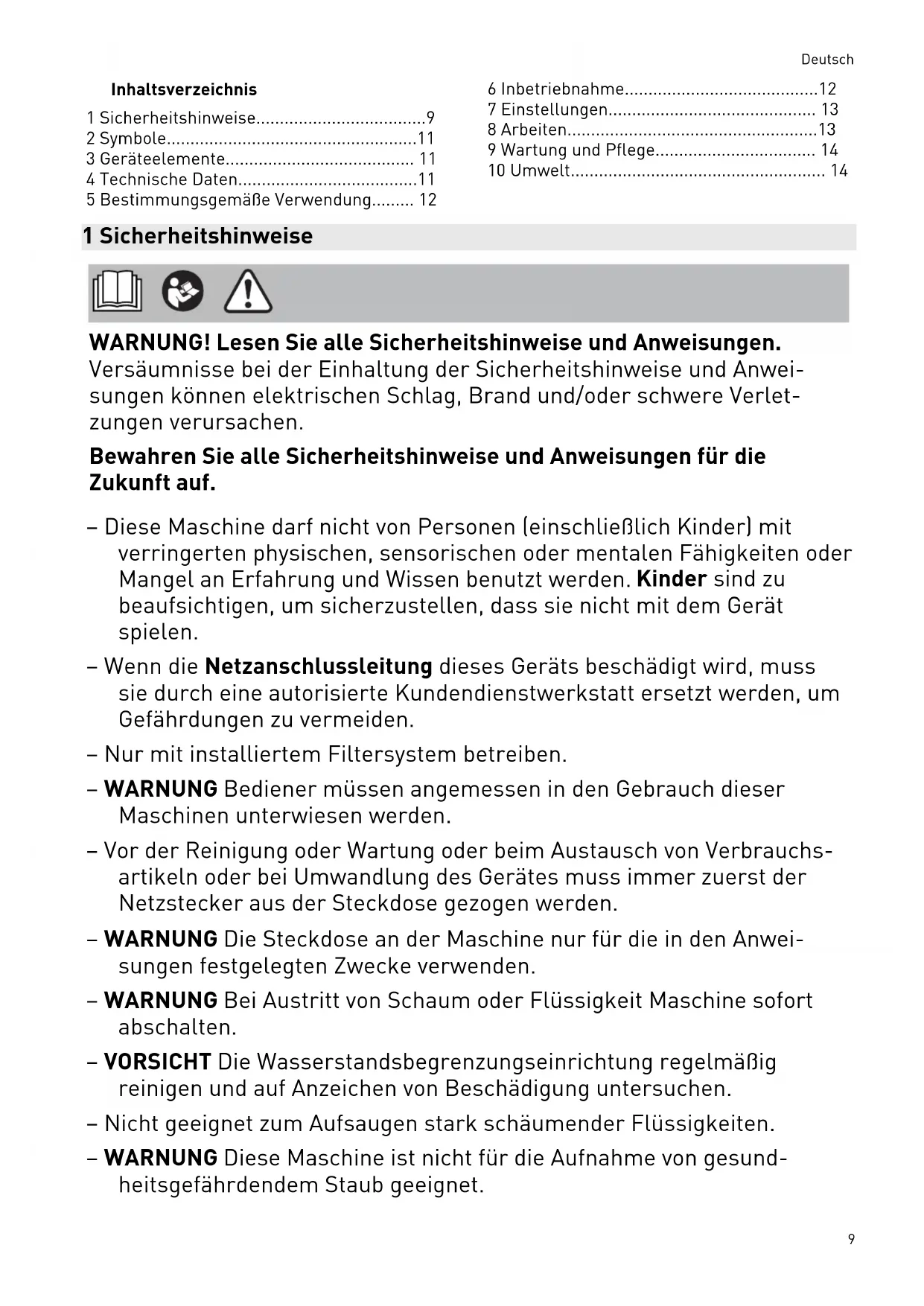

• Markus Stark Leiter Forschung & Entwicklung Produkte Head of Research & Development Products Tim Weber Leiter Produktkonformität Head of Product ComplianceInhaltsverzeichnis 1 Sicherheitshinweise p. 9
• 2 Symbole p. 11
• 3 Geräteelemente p. 11
• 4 Technische Daten p. 11
• 5 Bestimmungsgemäße Verwendung p. 12
• 6 Inbetriebnahme p. 12
• 7 Einstellungen p. 13
• 8 Arbeiten p. 13
• 9 Wartung und Pflege p. 14
• 10 Umwelt 1 Sicherheitshinweise WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anwei sungen können elektrischen Schlag, Brand und/oder schwere Verlet zungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. – Diese Maschine darf nicht von Personen (einschließlich Kinder) mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden. Kinder sind zu beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät spielen. – Wenn die Netzanschlussleitung dieses Geräts beschädigt wird, muss sie durch eine autorisierte Kundendienstwerkstatt ersetzt werden, um Gefährdungen zu vermeiden. – Nur mit installiertem Filtersystem betreiben. – WARNUNG Bediener müssen angemessen in den Gebrauch dieser Maschinen unterwiesen werden. – Vor der Reinigung oder Wartung oder beim Austausch von Verbrauchs artikeln oder bei Umwandlung des Gerätes muss immer zuerst der Netzstecker aus der Steckdose gezogen werden. – WARNUNG Die Steckdose an der Maschine nur für die in den Anwei sungen festgelegten Zwecke verwenden. – WARNUNG Bei Austritt von Schaum oder Flüssigkeit Maschine sofort abschalten. – VORSICHT Die Wasserstandsbegrenzungseinrichtung regelmäßig reinigen und auf Anzeichen von Beschädigung untersuchen. – Nicht geeignet zum Aufsaugen stark schäumender Flüssigkeiten. – WARNUNG Diese Maschine ist nicht für die Aufnahme von gesund heitsgefährdendem Staub geeignet. Deutsch 9– VORSICHT Diese Maschine ist nur für den Gebrauch in Innenräumen bestimmt. – VORSICHT Diese Maschine darf nur in Innenräumen aufbewahrt werden. – Explosions- und Brandgefahr! Nicht aufsaugen: – Funken, glühende Teile oder heiße Stäube; – brennbare oder explosive Stoffe (z.B. Magnesium, Aluminium, Benzin, Verdünnung); – aggressive Stoffe (z.B. Säuren, Laugen, Lösungsmittel); – chemisch reaktive Stoffe, die zur Entstehung von Wärme, Säuren/ Basen, Gasen usw. führen (z.B. reaktive 2K-Materialien, Aluminium und Wasser). – Nationale Sicherheitsvorschriften sowie Angaben des Werkstoffhers tellers beachten! – Nur mit geeigneter Schutzausrüstung verwenden! – Nur wenn nach Sichtprüfung intakt, in trockener Umgebung, nach Einweisung arbeiten! – Regelmäßig den Stecker, die Steckdose, das Kabel und den Filter prüfen, um eine Gefährdung zu vermeiden. Beschädigte elektrische Komponenten ausschließlich von einer autorisierten Kundendienst werkstatt erneuern lassen. – Tragen Sie das Gerät nur an dem dafür vorgesehenen Handgriff. – Nicht mittels Kranhaken oder Hebezeug hochheben und transpor tieren. – Das Absaugmobil darf nicht an der Saugschlauchbefestigung [1-3] getragen werden! – Gerät nur auf ebenem Untergrund abstellen und gegen Wegrollen sichern. – Dieses Gerät darf nicht von Personen benutzt werden, die empfindlich auf einen elektrischen Schlag reagieren können (z.B. Personen mit Herzschrittmacher), da eine statische Aufladung des Gerätes nicht auszuschließen ist. – Verwenden Sie nur den original Festool Saugschlauch. – Berücksichtigen Sie das Arbeitsumfeld und achten Sie beim Trans port oder beim Arbeiten mit dem Gerät auf sich selbst und Dritte. Dadurch vermeiden Sie z.B. Stolpergefahren durch Saugschlauch oder Netzleitung. Deutsch 10– Halten Sie Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr. 2 Symbole Warnung vor allgemeiner Gefahr Warnung vor Stromschlag Betriebsanleitung, Sicherheitshin weise lesen! Nicht in den Hausmüll geben. Netzstecker ziehen Atemschutz tragen. Aufsteigen verboten Tipp, Hinweis CE-Konformitätskennzeichnung Handlungsanweisung 3 Geräteelemente [1-1] Gerätesteckdose [1-2] Kabel- und Zubehördepot [1-3] Saugschlauchbefestigung [1-4] Handgriff [1-5] Verriegelung [1-6] Filterschublade [1-7] Verschlussklammer [1-8] Ausblasöffnung [1-9] Schmutzbehälter [1-10] Ein- / Ausschalter [1-11] MAN-Taste [1-12] Saugleistungsregulierung Die angegebenen Abbildungen befinden sich am Anfang der Betriebsanleitung. 4 Technische Daten Absaugmobile CT15 CT25 Leistungsaufnahme 350 - 1200W Anschlusswert an Gerätesteckdose max. EU CH, DK p. 14

2400W 1100W 1800W 2300W Volumenstrom (Luft) max., Sauger/Turbine 130m³/h / 222m³/h Unterdruck max., Turbine 24000Pa Saugschlauch D27/32mmx3,5m-RAS/CT Länge der Netzanschlussleitung 5,5m Schalldruckpegel nach EN 60335-2-69/ UnsicherheitK 72dB(A)/3dB Hand-Arm Vibrationswert nach EN 60335-2-69/ UnsicherheitK <2,5m/s²/ 1,5m/s² Schutzart IPX4 Behälterinhalt CT15 15l CT25 25l Deutsch 11Absaugmobile CT15 CT25 Abmessung LxBxH CT15 470x320x430mm CT25 470x320x510mm Gewicht CT15 10,5kg CT25 11,3kg 5 Bestimmungsgemäße Verwendung Absaugmobil geeignet zum – Auf- und Absaugen von nicht gesundheits gefährdenden Stäuben, Schmutz, Sand, Späne, – Aufsaugen von Wasser, – für erhöhte Beanspruchung bei gewerbli cher Nutzung, gemäß IEC/EN 60335-2-69. Das Absaugmobil ist nur für den Innenbereich geeignet. Bei nicht bestimmungsgemäßem Gebrauch haftet der Benutzer. 6 Inbetriebnahme

WARNUNG Unzulässige Spannung oder Frequenz! Unfallgefahr ► Angaben auf Typenschild beachten. ► Länderbesonderheiten beachten.

6.1 Erste Inbetriebnahme

► Filtersack einlegen[2]. ► Saugschlauch anschließen[3].

6.2 Absaugmobil anschließen

WARNUNG Verletzungsgefahr durch unkontrolliert anlaufende Werkzeuge ► Vor dem Einschalten darauf achten, dass das angeschlossene Werkzeug ausge schaltet ist.

WARNUNG Verletzungsgefahr durch elektrischen Strom ► Netzstecker in eine schutzgeerdete Steck dose stecken. ► Nicht in die Steckdose des Absaugmobils greifen. Wenn das Absaugmobil mit der Netzsteck dose verbunden ist, führt die Gerätesteck dose des Absaugmobils dauerhaft Strom. Absaugmobil mit Steckdose verbinden Absaugmobil ist ausgeschaltet. ► Netzkabel mit Steckdose verbinden. Gerätesteckdose[1-1] führt Strom. Absaugmobil in Stand-by Modus schalten ► Ein-/Ausschalter[1-10] drücken. Gerätesteckdose[1-1] führt Strom. Grüne LED[1-12] zeigt Stand-by Modus an. Absaugmobil automatisch starten Absaugmobil ist im Stand-by Modus. ► Um das Absaugmobil automatisch zu starten: Verbundenes Werkzeug einschalten. Absaugmobil manuell starten Absaugmobil ist im Stand-by Modus. ► MAN-Taste[1-11] betätigen. Bei Nichtgebrauch sowie vor Wartungs- und Reinigungsarbeiten den Netzstecker des Absaugmobils aus der Steckdose ziehen.

6.3 Elektrowerkzeug anschließen

WARNUNG Verletzungsgefahr ► Maximalen Anschlusswert an der Geräte steckdose beachten (siehe Kapitel Techni sche Daten). ► Elektrowerkzeug ausschalten. Netzbetriebenes Elektrowerkzeug mit Absaugmobil verbinden ► Elektrowerkzeug an Gerätesteckdose [1-1] anschließen. ☑ Das Elektrowerkzeug ist über Netzkabel mit dem Absaugmobil verbunden. Deutsch 127 Einstellungen

7.1 Saugkraft regulieren

► Plus- bzw. Minus-Tasten [1-12] im Saugbe trieb betätigen.

Die Bypass-Funktion der Absaugmuffe verhin dert ein Ansaugen von Schleifgeräten und Bodendüsen auf glatten Oberflächen. Öffnen ► Einstellring auf Position "OPEN" drehen. Schließen ► Einstellring auf Position "CLOSE" drehen.

7.3 Temperatursicherung

Zum Schutz vor Überhitzung schaltet die Temperatursicherung das Absaugmobil vor Erreichen der kritischen Temperatur ab. Unterste LED[1-12] zeigt Störung an. LED leuchtet rot Übertemperatur ► Absaugmobil abschalten, abkühlen lassen. ► Absaugmobil nach ca. 5 Minuten wieder anschalten. 8 Arbeiten

8.1 Trockene Stoffe saugen

Trockene Stoffe saugen Immer Filtersack verwenden.

8.2 Nasse Stoffe/Flüssigkeiten saugen

Filtersack entfernen! Speziellen Nassfilter verwenden. Bei Erreichen der maximalen Füllstandshöhe wird die Absaugung automatisch unterbrochen. Unterste LED [1-12] leuchtet rot. ► Absaugmobil abschalten [1-10] . ► Verschlussklammern öffnen [1-7] und Geräteoberteil abnehmen. ► Schmutzbehälter [1-9] leeren. Nach dem Nasssaugen, Nassfilter trocknen lassen! Absaugmobil und Schmutzbehälter vor dem Einsaugen von Trockenstäuben sowie vor der Lagerung trocknen.

VORSICHT Gesundheitsgefährdende Stäube Verletzung der Atemwege ► Nach dem Nasssaugen den Nassfilter entfernen und durch Hauptfilter für trockene Stoffe ersetzen.

VORSICHT Austretender Schaum und Flüssigkeiten ► Gerät sofort abschalten und leeren.

VORSICHT Gesundheitsgefährdende Stäube Verletzung der Atemwege ► Keine Stäube abblasen! Der Abluftauslass bietet die Möglichkeit, die Abluft mittels des Saugschlauches außerhalb eines Gebäudes abzuleiten. ► Gitter vor Ausblasöffnung[1-8] öffnen. ► Saugschlauch in Ausblasöffnung[1-8] schieben.

8.4 Staubarmes wechseln des Filtersacks

► Verschlussklammern öffnen und Geräte oberteil abnehmen [2]. ► Lasche am Filtersack ziehen bis Öffnung des Filterbeutels vollständig geschlossen ist. Der Filtersack ist nun sicher verschlossen und kann entnommen werden. ► Geräteoberteil aufsetzen und Verschluss klammern schließen.

8.5 Filterelement wechseln [6]

► Gebrauchte Filterschublade[1-6] heraus ziehen. ► Gebrauchte Filterschublade gemäß den gesetzlichen Bestimmungen entsorgen. ► Neue Filterschublade[1-6] einschieben. Bestellnummern für Zubehör, Filter und Verbrauchsmaterial im Festool Katalog oder im Internet unter "www.festool.com". – Nur original Festool Zubehör und Verbrauchsmaterial verwenden. Nur von Festool getestetes und freigegebenes Zubehör ist sicher und auf das Gerät und die Anwendung perfekt abgestimmt. ACHTUNG Schädigung des Motors ► Saugen Sie nie ohne eingebauten oder mit beschädigtem Hauptfilter, da dies den Motor schädigen kann. Deutsch

138.6 Nach der Arbeit

► Absaugmobil abschalten und Netzstecker ziehen. ► Schmutzbehälter entleeren. ► Absaugmobil innen und außen durch Absaugen und Abwischen reinigen. ► Netzanschlussleitung aufwickeln. ► Netzanschlussleitung[4-1] in verschließ bares Depoteinlegen. Das Netzkabel dazu durch die Aussparung [4-2] legen. ► Saugschlauch[5-1] abstecken und mittels Saugschlauchbefestigung [1-3] am Absaug mobil fixieren. ► Regelmäßig Füllstandssensoren [7-1] reinigen und auf Beschädigungen untersu chen. ► Absaugmobil in einem trockenen Raum, geschützt gegen unbefugte Benutzung, abstellen. Der Deckel des Depots dient auch als Werkzeugablage. 9 Wartung und Pflege

WARNUNG Verletzungsgefahr, Stromschlag ► Vor allen Wartungs- und Pflegearbeiten stets den Netzstecker aus der Steckdose ziehen! ► Alle Wartungs- und Reparaturarbeiten, die ein Öffnen des Motorgehäuses erfordern, dürfen nur von einer autorisierten Kunden dienstwerkstatt durchgeführt werden. Kundendienst und Reparatur nur durch Hersteller oder durch Servicewerkstätten. Nächstgelegene Adresse unter: www.festool.de/ service Nur original Festool Ersatzteile verwenden! Bestell-Nr. unter: www.festool.de/service EKAT
