MANUALE UTENTE Cleantec CT 15Set FESTOOL

• 10 Medio ambiente No desechar con la basura doméstica. Reciclar las herramientas, los acceso rios y los embalajes de forma respe tuosa con el medio ambiente. Respetar las disposiciones nacionales vigentes. De acuerdo con la Directiva europea sobre resi duos de aparatos eléctricos y electrónicos y su transposición a la legislación nacional, los aparatos eléctricos usados deben recogerse por separado y reciclarse de forma respetuosa con el medio ambiente. Encontrará información sobre los centros de recogida en www.festool.com/environment. Información sobre sustancias críticas: www.festool.es/reach Español 32Sommario 1 Avvertenze per la sicurezza p. 33
• 2 Simboli p. 35
• 3 Elementi dell'utensile p. 35
• 4 Dati tecnici p. 35
• 5 Utilizzo conforme p. 36
• 6 Messa in funzione p. 36
• 7 Impostazioni p. 37
• 8 Lavoro p. 37
• 9 Cura e manutenzione p. 38

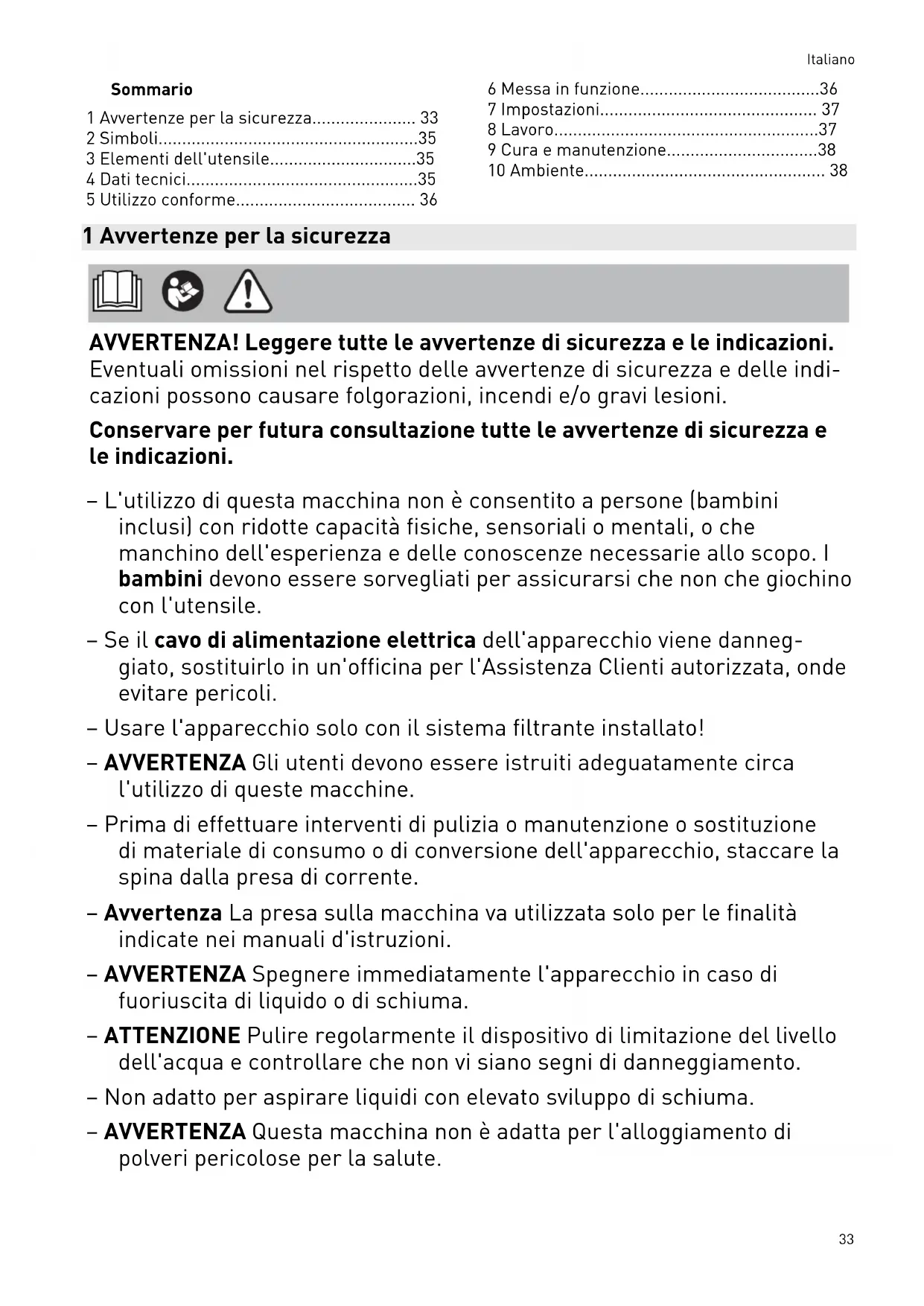

• 10 Ambiente 1 Avvertenze per la sicurezza AVVERTENZA! Leggere tutte le avvertenze di sicurezza e le indicazioni. Eventuali omissioni nel rispetto delle avvertenze di sicurezza e delle indi cazioni possono causare folgorazioni, incendi e/o gravi lesioni. Conservare per futura consultazione tutte le avvertenze di sicurezza e le indicazioni. – L'utilizzo di questa macchina non è consentito a persone (bambini inclusi) con ridotte capacità fisiche, sensoriali o mentali, o che manchino dell'esperienza e delle conoscenze necessarie allo scopo. I bambini devono essere sorvegliati per assicurarsi che non che giochino con l'utensile. – Se il cavo di alimentazione elettrica dell'apparecchio viene danneg giato, sostituirlo in un'officina per l'Assistenza Clienti autorizzata, onde evitare pericoli. – Usare l'apparecchio solo con il sistema filtrante installato! – AVVERTENZA Gli utenti devono essere istruiti adeguatamente circa l'utilizzo di queste macchine. – Prima di effettuare interventi di pulizia o manutenzione o sostituzione di materiale di consumo o di conversione dell'apparecchio, staccare la spina dalla presa di corrente. – Avvertenza La presa sulla macchina va utilizzata solo per le finalità indicate nei manuali d'istruzioni. – AVVERTENZA Spegnere immediatamente l'apparecchio in caso di fuoriuscita di liquido o di schiuma. – ATTENZIONE Pulire regolarmente il dispositivo di limitazione del livello dell'acqua e controllare che non vi siano segni di danneggiamento. – Non adatto per aspirare liquidi con elevato sviluppo di schiuma. – AVVERTENZA Questa macchina non è adatta per l'alloggiamento di polveri pericolose per la salute. Italiano 33– ATTENZIONE Questa macchina è destinata esclusivamente all'uso in interni. – ATTENZIONE Questa macchina può essere conservata solo in ambienti chiusi. – Pericolo di esplosione e incendio! Non aspirare: – scintille, pezzi incandescenti o polveri calde; – materiali infiammabili o esplosivi (p.es. magnesio, alluminio, benzina, diluente); – materiali aggressivi (ad esempio acidi, soluzioni alcaline, solventi); – materiali chimicamente reattivi che possano generare calore, acidi/ basi, gas ecc. (ad esempio materiali reattivi bicomponenti, alluminio e acqua). – Attenersi alle norme nazionali sulla sicurezza e alle indicazioni del produttore dei materiali. – Usare l'apparecchio solo con un equipaggiamento di protezione perso nale adatto. – Usare l'apparecchio solo quando esso risulta intatto ad un controllo visivo, in ambienti asciutti e in seguito ad opportuno addestramento. – Controllare regolarmente il connettore, la presa, il cavo ed il filtro, al fine di evitare pericoli. Qualora vi siano componenti danneggiati, farli sostituire esclusivamente da un’officina autorizzata dell’Assistenza Clienti. – Trasportare l'apparecchio usando esclusivamente l'impugnatura prevista a tale scopo. – Non sollevarla o trasportarla servendosi di un gancio di sollevamento o di un paranco. – L'unità mobile d'aspirazione non deve essere trasportata dall'attacco del tubo flessibile per l'aspirazione [1-3]! – Sistemare l’utensile esclusivamente su fondo piano e bloccarlo per impedirne spostamenti accidentali. – L'utilizzo del presente utensile non è consentito a persone che potreb bero reagire in modo sensibile a una scossa elettrica (ad es. portatori di pacemaker), poiché non si può escludere una carica elettrostatica dell'utensile. – Utilizzare esclusivamente tubi flessibili per l'aspirazione originali Festool. Italiano 34– Tenere in considerazione l'ambiente di lavoro e durante il trasporto o il lavoro con l'utensile prestare attenzione a se stessi e a terzi. Quindi evitare ad es. il rischio di inciampare a causa di un tubo di aspirazione o un cavo di rete. – Tenere le pellicole d'imballaggio fuori dalla portata dei bambini. Sussiste pericolo di asfissia. 2 Simboli Avvertenza di pericolo generico Avvertenza sulle scariche elettriche Leggere le istruzioni per l’uso e le avvertenze di sicurezza. Non smaltire tra i rifiuti domestici. Estrarre la spina di rete. Indossare dispositivi di protezione delle vie respiratorie. È proibito salire in piedi sul banco da lavoro Consiglio, avvertenza Marcatura CE di conformità Istruzioni per l'uso 3 Elementi dell'utensile [1-1] Presa dell'apparecchio [1-2] Alloggiamento cavi e accessori [1-3] Attacco per tubo flessibile per l'aspi razione [1-4] Impugnatura [1-5] Bloccaggio [1-6] Cassetto filtro [1-7] Ganci [1-8] Getto d'aria [1-9] Secchio per liquidi [1-10] Interruttore ON/OFF [1-11] Tasto MAN [1-12] Regolazione della potenza di aspira zione Le figure indicate nel testo si trovano all'inizio delle istruzioni per l'uso. 4 Dati tecnici Unità mobili d'aspirazione CT15 CT25 Assorbimento elettrico 350 - 1200W Potenza di allacciamento max. alla presa dell’ap parecchio p. 38

2400W 1100W 1800W 2300W Portata (aria) max., aspiratore/turbina 130m³/h / 222m³/h Depressione massima, turbina 24000Pa Tubo flessibile per l'aspirazione D27/32mmx3,5m-RAS/CT Lunghezza del cavo di alimentazione elettrica 5,5m Livello di pressione acustica secondo EN 60335-2-69/ Grado d’in certezzaK 72dB(A)/3dB Italiano 35Unità mobili d'aspirazione CT15 CT25 Vibrazioni trasmesse al sistema mano-braccio secondo EN60335-2-69/ Incertezza K <2,5m/s²/ 1,5m/s² Grado di protezione IPX4 Capacità serbatoio CT15 15l CT25 25l Dimensioni p x l x h CT15 470x320x430mm CT25 470x320x510mm Peso CT15 10,5kg CT25 11,3kg 5 Utilizzo conforme Unità mobile di aspirazione idonea per: – Aspirare polveri non pericolose per la salute, sporcizia, sabbia, trucioli – Aspirazione di acqua, – Usi industriali a sollecitazione elevata secondo IEC/EN 60335-2-69. L'unità mobile di aspirazione è adatta solo all'utilizzo in ambienti interni. Il proprietario risponde dei danni in caso di uso non appropriato dell'attrezzo. 6 Messa in funzione

AVVERTENZA Tensione o frequenza non ammesse! Pericolo di incidenti ► Prestare attenzione alle indicazioni ripor tate sulla targhetta del tipo. ► Prestare attenzione ad eventuali disposi zioni nazionali speciali.

6.1 Prima messa in funzione

► Inserire il sacco filtrante[2]. ► Collegare il tubo flessibile per l'aspirazione [3].

6.2 Collegamento dell'unità mobile di

AVVERTENZA Pericolo di lesioni a causa di un'accensione involontaria degli utensili ► Prima di inserire il dispositivo assicurarsi che l'attrezzo collegato sia disinserito.

AVVERTENZA Pericolo di lesioni dovute a corrente elet trica ► Innestare la spina di rete in una presa collegata a terra. ► Non toccare la presa dell'unità mobile di aspirazione. Quando l'unità mobile di aspirazione è collegata alla presa di rete, la presa dell'apparecchio conduce elettricità permanente. Collegamento dell'unità mobile d'aspirazione alla presa L'unità mobile di aspirazione è spenta. ► Collegare il cavo di rete alla presa. La presa dell'apparecchio[1-1] conduce elettricità. Mettere l'unità mobile di aspirazione in moda lità stand-by ► Premere l'interruttore ON/OFF[1-10]. La presa dell'apparecchio[1-1] conduce elettricità. Il LEDverde [1-12] visualizza la modalità stand-by. Avvio automatico dell'unità mobile di aspira zione L'unità mobile di aspirazione è in modalità stand-by. ► Per avviare automaticamente l'unità mobile di aspirazione: Accendere l'utensile colle gato. Avvio manuale dell'unità mobile di aspirazione L'unità mobile di aspirazione è in modalità stand-by. Italiano 36► Azionare il tasto MAN[1-11]. In caso di mancato utilizzo e prima delle operazioni di manutenzione e pulizia, staccare la spina dell'unità mobile di aspirazione dalla presa.

AVVERTENZA Pericolo di lesioni ► Attenersi alla potenza di allacciamento massima alla presa dell’apparecchio (vedere il capitolo Dati tecnici). ► Spegnere l’elettroutensile. Collegamento di un elettroutensile azionato dalla rete con l'unità mobile di aspirazione ► Collegare l’elettroutensile alla presa dell’apparecchio [1-1]. ☑ L'elettroutensile è collegato all'unità mobile di aspirazione tramite il cavo di rete. 7 Impostazioni

7.1 Regolazione della potenza di

aspirazione ► Azionare i tasti Più o Meno [1-12] nel funzionamento in aspirazione.

7.2 Manicotto d'aspirazione

La funzione di bypass del manicotto d'aspira zione impedisce un'aspirazione delle rettifica trici e degli ugelli a pavimento su superfici lisce. Apri ► Ruotare l'anello di regolazione sulla posi zione "OPEN". Chiudi ► Ruotare l'anello di regolazione sulla posi zione "CLOSE".

Per proteggere l'apparecchio contro il surri scaldamento, l'interruttore termico disinserisce l'unità mobile di aspirazione prima del raggiun gimento della temperatura critica. Il LEDinfe riore[1-12] mostra l'anomalia. Il LED s'illumina in rosso Sovratemperatura ► Spegnere l'unità mobile di aspirazione e lasciarla raffreddare. ► Riaccendere l'unità mobile di aspirazione dopo ca. 5 minuti. 8 Lavoro

8.1 Aspirazione di sostanze asciutte

Aspirazione di sostanze asciutte Utilizzare sempre un sacco filtrante.

8.2 Aspirazione di liquidi e di sostanze

umide Rimuovere il sacchetto filtro! Utilizzare un filtro per liquidi speciale. L'aspirazione si interrompe automaticamente al raggiungimento del livello massimo di riem pimento. Il LED inferiore [1-12] si illumina di rosso. ► Spegnere l'unità mobile di aspirazione [1-10]. ► Aprire le clip [1-7] e rimuovere la parte superiore. ► Svuotare il secchio per liquidi [1-9]. Al termine dell'aspirazione di liquidi, lasciare asciugare il filtro per liquidi! Asciugare l'unità mobile di aspirazione e il secchio per liquidi prima dell'aspirazione di polveri asciutte e prima della conservazione.

PRUDENZA Polveri nocive per la salute Lesione delle vie respiratorie ► Al termine dell'aspirazione di liquidi, rimuovere il filtro per liquidi e sostituirlo con il filtro principale per materiali asciutti.

PRUDENZA Fuoriuscita di schiuma e di liquidi ► Spegnere immediatamente l'utensile e svuotarlo.

8.3 Uscita dell'aria di scarico

PRUDENZA Polveri nocive per la salute Lesione delle vie respiratorie ► Non soffiare via la polvere. L'uscita dell'aria di scarico consente di deviare l'aria di scarico all'esterno dell'edificio, utiliz zando il tubo flessibile di aspirazione. ► Aprire la griglia davanti al getto d'aria[1-8]. ► Spingere il tubo flessibile di aspirazione nel getto d'aria[1-8]. Italiano

378.4 Sostituzione del sacchetto filtro senza

generare troppa polvere ► Aprire i fermagli di chiusura e prelevare la pare superiore dell’apparecchio [2]. ► Tirare la linguetta sul sacchetto filtro fino a che l'apertura del sacchetto non è comple tamente chiusa. Il sacchetto filtro è ora ben chiuso e può essere prelevato. ► Posizionare la parte superiore e chiudere le clip.

8.5 Sostituzione dell'elemento filtrante [6]

► Estrarre il cassetto filtro usato[1-6]. ► Smaltire il cassetto filtro usato nel rispetto delle norme di legge vigenti in materia. ► Inserire il nuovo cassetto filtro[1-6]. I numeri d'ordine per accessori, filtri e materiale di consumo si trovano nel cata logo Festool o su Internet alla pagina "www.festool.com". – Utilizzare soltanto accessori e materiale originale Festool. Soltanto gli accessori testati e autorizzati da Festool sono sicuri e perfettamente armonizzati all'apparecchio e all'applicazione. NOTA Danni al motore ► Non aspirare mai senza prima aver instal lato il filtro principale o in presenza di filtro danneggiato perché potrebbe danneggiare il motore.

► Spegnere l'unità mobile di aspirazione e staccare la spina. ► Svuotare il secchio per liquidi. ► Pulire l'unità mobile d'aspirazione interna mente ed esternamente mediante aspira zione e detersione. ► Avvolgere il cavo di alimentazione elettrica. ► Inserire il cavo di alimentazione elet trica[4-1] nell'alloggiamentorichiudibile. Posizionare il cavo di rete nell'apposita cavità [4-2]. ► Scollegare il tubo flessibile per l'aspira zione[5-1] e fissarlo all'unità mobile di aspirazione mediante l'apposito attacco [1-3]. ► Pulire i sensori di livello [7-1] periodica mente e controllarne l'integrità. ► Sistemare l'unità mobile di aspirazione in un ambiente secco precluso all'acceso di persone non autorizzate. Il coperchio dell'alloggiamento serve anche come deposito per utensili. 9 Cura e manutenzione

AVVERTENZA Pericolo di lesioni, scossa elettrica ► Prima di eseguire qualsiasi operazione di manutenzione e cura, disinnestare sempre la spina dalla presa. ► Tutte le operazioni di manutenzione e ripa razione per le quali è necessario aprire l'alloggiamento del motore, devono essere eseguite solamente da un'officina per l'As sistenza Clienti autorizzata. Assistenza Clienti e riparazione esclusivamente a cura del costrut tore o di officine di assistenza auto rizzate. Per l’indirizzo più vicino alla vostra zona: www.festool.it/servizio Utilizzare esclusivamente ricambi originali Festool. Per il codice di ordinazione: www.festool.it/servizio EKAT
