Merkki	Festool
Malli	Cleantec CT 15 Set
Tuotetyyppi	Kuiva- ja märkäimuri
Säiliön tilavuus	15 litraa
Ottoteho	350 - 1200 W
Maksimialipaine	24 000 Pa
Maksimi ilmavirtaus (imuri)	130 m³/h
Maksimi ilmavirtaus (imukeskus)	222 m³/h
Imuletkun halkaisija	27/32 mm
Imuletkun pituus	3,5 m
Verkkokaapelin pituus	5,5 m
Äänenpainetaso	72 dB(A)
Paino	10,5 kg
Mitat (P × L × K)	470 × 320 × 430 mm
Suojausluokka	IP X4
Työkalupistorasia	Kyllä (maakohtainen enimmäisliitäntäarvo)
Imutehon säätö	Kyllä (+ ja - painikkeet)
Automaattinen pysäytystoiminto (nesteet)	Kyllä (tasoanturilla)
Pääsuodatin	Suodatinkerho (vaihdettava)
Pölypussi	Käytetään kuivien aineiden imurointiin
Käyttötarkoitus	Sisätilat, ei-vaarallisten pölyjen ja nesteiden imurointi

Usein kysytyt kysymykset - Cleantec CT 15Set FESTOOL

Mikä on CT 15 Set -imurin säiliön tilavuus?

Säiliön tilavuus on 15 litraa.

Voiko tällä imurilla imuroida nesteitä?

Kyllä, nesteiden imurointia varten on poistettava pölypussi ja käytettävä nesteiden erikoissuodatinta. Laite pysähtyy automaattisesti, kun enimmäistaso on saavutettu.

Kuinka imutehoa säädetään?

Paina imutehon säätimen [1-12] plus- tai miinuspainikkeita säätääksesi imutehoa.

Mitä tehdä, jos punainen LED-valo syttyy?

Punainen valo voi ilmoittaa liian korkeasta lämpötilasta (lämpösulake) tai veden enimmäistasosta. Sammuta laite, anna sen jäähtyä tai tyhjennä säiliö ja käynnistä uudelleen.

Kuinka pölypussi vaihdetaan?

Avaa sulkukiinnikkeet, irrota yläosa ja vedä pölypussin kielekettä, kunnes se sulkeutuu kokonaan. Poista pussi ja asenna uusi.

Onko mahdollista liittää sähkötyökalu?

Kyllä, liitä työkalu imurin sisäänrakennettuun pistorasiaan [1-1]. Noudata enimmäisliitäntäarvoa (maakohtainen, esim. 2400 W EU:ssa).

Millaista suodatinta käytetään nesteille?

Käytä nesteiden erikoissuodatinta (poista ensin pölypussi). Nesteiden imuroinnin jälkeen anna suodattimen ja laitteen kuivua ennen kuin vaihdat takaisin kuivatilaan.

Mistä löydän tarvikkeet ja kulutustarvikkeet?

Viitetiedot ovat saatavana Festoolin luettelossa tai verkkosivustolla www.festool.com. Käytä ainoastaan alkuperäisiä Festool-tarvikkeita.

Kuinka ilmanpoistoaukkoa käytetään?

Avaa puhallusaukon [1-8] edessä oleva ritilä ja työnnä imuletku sisään poistaaksesi imetyn ilman ulos.

Mitkä ovat CT 15 Set -imurin mitat?

Mitat ovat 470 × 320 × 430 mm (P × L × K).

KÄYTTÖOHJE Cleantec CT 15Set FESTOOL

fi: EU-vaatimustenmukaisuusvakuutus. Vakuutamme yksinomaisella vastuulla, että tämä tuote täyttää seuraavien EU-direktiivien kaikki olennaiset vaatimukset ja se on seuraavien standardien tai standardiasiakirjojen mukainen:

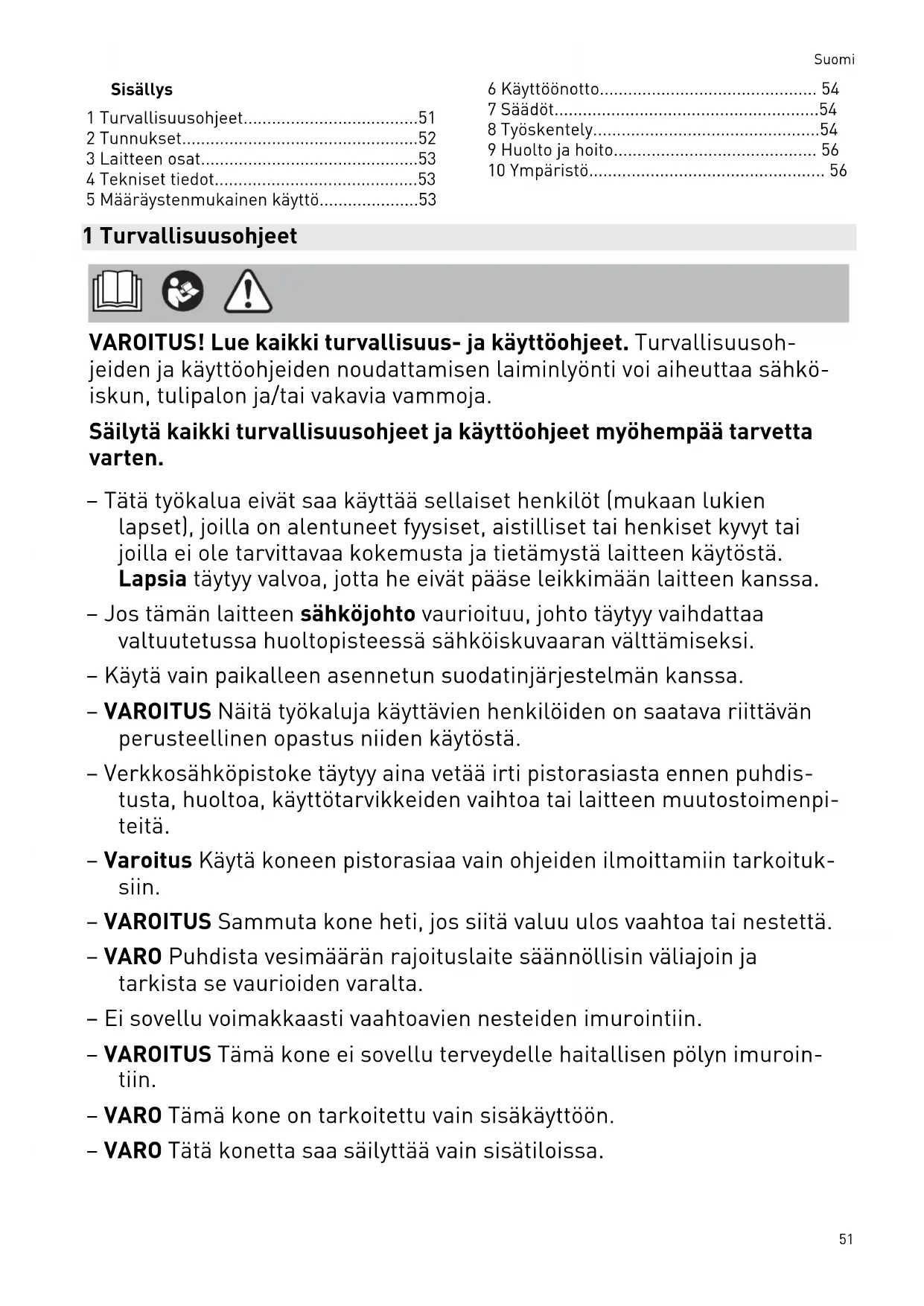

1 Turvallisuusohjeet....51
2 Tunnukset....52
3 Laitteen osat....53
4 Tekniset tiedot....53
5 Määräystenmukainen käyttö....53

6 Käyttöönotto.... 54
7 Säädöt....54
8 Työskentely....54
9 Huolto ja hoito.... 56
10 Ympäristö.... 56

1 Turvallisuusohjeet

VAROITUS! Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuusohjeiden ja käyttöohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja käyttöohjeet myöhempää tarvetta varten.

• Tätä työkalua eivät saa käyttää sellaiset henkilöt (mukaan lukien lapset), joilla on alentuneet fyysiset, aistilliset tai henkiset kyvyt tai joilla ei ole tarvittavaa kokemusta ja tietämystä laitteen käytöstä. Lapsia täytyy valvoa, jotta he eivät pääse leikkimään laitteen kanssa.
• Jos tämän laitteen sähköjohto vaurioituu, johto täytyy vaihdattaa valtuutetussa huoltopisteessä sähköiskuvaaran välttämiseksi.
• Käytä vain paikalleen asennetun suodatinjärjestelmän kanssa.
• VAROITUS Näitä työkaluja käyttävien henkilöiden on saatava riittävän perusteellinen opastus niiden käytöstä.
• Verkkosähköpistoke täytyy aina vetää irti pistorasiasta ennen puhdistusta, huoltoa, käyttötarvikkeiden vaihtoa tai laitteen muutostoimenpiteitä.
• Varoitus Käytä koneen pistorasiaa vain ohjeiden ilmoittamiin tarkoituksiin.
• VAROITUS Sammuta kone heti, jos siitä valuu ulos vaahtoa tai nestettä.
• VARO Puhdista vesimäärän rajoituslaite säännöllisin väliajoin ja tarkista se vaurioiden varalta.
• Ei sovellu voimakkaasti vaahtoavien nesteiden imurointiin.
• VAROITUS Tämä kone ei sovellu terveydelle haitallisen pölyn imurointiin.
• VARO Tämä kone on tarkoitettu vain sisäkäyttöön.
• VARO Tätä konetta saa säilyttää vain sisätiloissa.

- Räjähdys- ja palovaara! Älä imuroi:

• kipinöitä, hehkuvia siruja tai kuumaa pölyä;
  – palonarkoja tai räjähdysalttiita aineita (esim. magnesium, alumiini, bensiini, ohenne);
• syövyttäviä aineita (esim. hapot, emäsliuokset, liuottimet);
• kemiallisesti reaktiivisia aineita, jotka aiheuttavat lämpöä, happoja/emäksiä, kaasuja yms. (esim. reaktiiviset 2K-materiaalit, alumiini javesi).

- Noudata kansallisia turvallisuusmääräyksiä sekä materiaalin valmistajan antamia ohjeita!

- Käytä vain sopivan suojavarustuksen kanssa!

- Työskentele vain kunnossa olevan laitteen kanssa (tarkasta silmämää-räisesti), kuivassa ympäristössä ja ohjeiden mukaan!

- Vaaran välttämiseksi tarkasta pistoke, pistorasia, johto ja suodatin säännöllisin väliajoin. Vaihdata vialliset sähkökomponentit vain valtuutetussa huoltokorjaamossa.

- Kanna laitetta vain sen asianmukaisen kahvan varassa.

- Älä nosta äläkä kuljeta nosturikoukun tai nostolaitteen varassa.

- Järjestelmäimuria ei saa kantaa imuletkun kiinnittimen [1-3] varassa!

– Aseta laite vain tasaiselle alustalle ja varmista, ettei se pääse vierimään pois paikaltaan.

- Tätä laitetta eivät saa käyttää sellaiset henkilöt, jotka saattavat reagoida herkästi sähköiskuun (esim. ihmiset, joilla on sydämentah-distin), koska laitteeseen voi varautua staattista sähköä.

- Käytä vain alkuperäistä Festool-imuletkua.

- Huomioi työskentelyalueen olosuhteet ja varmista oma ja sivullisten turvallisuus laitteen kujetuksen ja käytön aikana.

Tällä tavalla estät esim. imuletkun tai verkkovirtavirtajohdon aiheut-tamat kompastumiset.

– Pidä pakkauskalvot poissa lasten ulottuvilta.

Tukehtumisvaara.

2 Tunnukset

Varoitus yleisestä vaarasta

Sähköiskuvaara

Lue käyttöohjeet ja turvallisuusohjeet!

Älä hävitä kotitalousjätteiden mukana.

Vedä verkkopistoke irti

Käytä hengityssuojainta.

Laitteen päälle kiipeäminen on kielletty

Ohje, vihje

CE-vaatimustenmukaisuusmerkintä

Käsittelyohje

3 Laitteen osat

[1-1] Laitepistorasia

[1-2] Johto- ja tarvikekotelo

[1-3] Imuletkun kiinnitin

[1-4] Kahva

[1-5] Lukitsin

[1-6] Suodatinpanos

[1-7] Kiinnityssalpa

[1-8] Puhallusaukko

[1-9] Likasäiliö

[1-10] Käynnistys-/sammutuskytkin

[1-11] MAN-painike

[1-12] Imutehon säätö

Mainitut kuvat ovat käyttöoppaan alussa.

4 Tekniset tiedot

Järjestelmäimurit CT 15		CT 25
Tehontarve 350 - 1200 W
Liitäntäarvo laitepistorasiaan maks. EU	CH, DK	2400 W
		1100 W
	GB	1800 W
	KR	2300 W
Imurin/turbiinin maks. virtaus (ilma) 130 m3/h / 222 m3/h
Turbiinin maks. alipaine 24000 Pa
Imuletku D 27/32 mm x 3,5 m-RAS/CT
Sähköjohdon pituus 5,5 m
Äänenpainetaso standardin EN 60335-2-69 mukaan / epävar-muus K		72 dB(A)/ 3 dB
Tärinä käden/käsivarren kohdalla standardin EN 60335-2-69 mukaan / epävarmuus K		<2,5 m/s2/ 1,5 m/s2
Suojausluokka IP X4
Säiliön tilavuus CT 15 15 l
	CT 25 25 l
Mitat pxlxk CT 15 470x320x430 mm
	CT 25 470x320x510 mm
Paino CT 15 10,5 kg
	CT 25 11,3 kg

5 Määräystenmukainen käyttö

Järjestelmäimuri soveltuu

- Terveydelle vaarattomien pölylaatujen, lian, hiekan, lastujen imurointiin,

- veden imemiseen,

- raskaaseen ammattikäyttöön, standardin IEC/EN 60335-2-69 mukaan. Järjestelmäimuri soveltuu vain sisätiloissa käytettäväksi.

Laitteen käyttäjä vastaa määräystenvastaisesta käytöstä aiheutuneista vahin-

goista.

6 Käyttöönotto

VAROITUS

Kielletty jännite tai taajuus!

Onnettomuusvaara

▶ Noudata konekilvessä olevia ohjetietoja.
▶ Huomioi maakohtaiset erikoismääräykset.

6.1 Ensikäyttö

▶ Laita suodattava pölypussi paikalleen [2].
▶ Kytke imuletku paikalleen [3].

6.2 Järjestelmäimurin kytkeminen

VAROITUS

Loukkaantumisvaara tahattomasti käynnistyvien työkalujen takia

▶ Varmista ennen käynnistystä, että paikalleen liitetty työkalu on kytketty pois päältä.

VAROITUS

Sähkövirran aiheuttama loukkaantumis-vaara

• Kytke sähköpistoke suojamaadoitettuun pistorasiaan.
• Älä koske järjestelmäimurin pistorasiaan.

① Kun järjestelmäimuri on kytketty verkkopistorasiaan, järjestelmäimurin laitepistorasiasta voi ottaa jatkuvasti virtaa.

Järjestelmäimurin kytkeminen pistorasiaan Järjestelmäimuri on kytketty pois päältä.

▶ Liitä sähköjohto pistorasiaan.
Laitepistorasia [1-1] johtaa virtaa.

Järjestelmäimurin kytkeminen valmiustilaan

▶ Paina käyttökytkintä [1-10].
Laitepistorasia [1-1] johtaa virtaa.

i Vihreä LED-valo [1-12] ilmoittaa valmiustilan.

Järjestelmäimurin automaattinen käynnistys Järjestelmäimuri on valmiustilassa.

- Kun haluat käynnistää järjestelmäimurin automaattisesti: Käynnistä imuriin liitetty työkalu.

Järjestelmäimurin manuaalinen käynnistys

Järjestelmäimuri on valmiustilassa.

▶ Paina MAN-painiketta [1-11].

Vedä järjestelmäimurin sähköpistoke irti pistorasiasta, jos imuria ei käytetä sekä ennen imuriin liittyviä huolto- ja puhdistustöitä.

6.3 Sähkötyökalun kytkentä

VAROITUS

Loukkaantumisvaara

▶ Huomioi laitepistorasian suurin sallittu liitäntäarvo (ks. luku Tekniset tiedot).
▶ Kytke sähkötyökalu pois päältä.

Verkkovirtakäyttöisen sähkötyökalun yhdistäminen järjestelmäimuriin

▶ Kytke sähkötyökalu laitepistorasiaan [1-1].
Sähkötyökalu on yhdistetty sähköjohdolla järjestelmäimuriin.

7 Säädöt

7.1 Imuvoiman säätö

▶ Paina plus- tai miinuspainikkeita [1-12] imuroinnin yhteydessä.

7.2 Imumuhvi

Imumuhvin ohivirtaustoiminto estää hiomako-neiden ja lattiasuulakkeiden imeytymisen kiinni sileitä pintoja vasten.

Avaa

• Käännä säätörengas asentoon "OPEN".
  Käännä säätörengas asentoon "CLOSE".

Sulje

7.3 Lämpösulake

Ylikuumenemisen estämiseksi lämpösulake katkaisee järjestelmäimurin toiminnan ennen kriittisen lämpötilan saavuttamista. Alimmainen LED-valo [1-12] ilmoittaa häiriöstä.

LED-merkkivalo palaa punai- Ylilämpötila sena

• Sammuta järjestelmäimuri ja anna sen jäähtyä.
• Kytke järjestelmäimuri uudelleen päälle noin 5 minuutin kuluttua.

8 Työskentely

8.1 Kuivien aineiden imurointi

Kuivien aineiden imurointi

Käytä aina suodatinpussia.

8.2 Märkien aineiden / nesteiden imurointi

Ota pölypussi pois! Käytä erityistä märkäsuodatinta.

Kun suurin sallittu täyttöaste saavutetaan, imurointi keskeytyy automaattisesti.

Alimmaisin LED-valo [1-12] palaa punaisena.

▶ Sammuta järjestelmäimuri [1-10].
- Avaa kiinnityssalvat [1-7] ja ota laitteen yläosa pois.
▶ Tyhjennä likasäiliö [1-9].

Anna märkäimuroinnin jälkeen märkäsuodattimen kuivua!

Kuivaa järjestelmäimuri ja likasäiliö ennen kuivan pölyn imurointia ja ennen varastointia.

HUOMIO

Terveydelle haitallinen pöly Hengitysteiden loukkaantumisvaara

- Irrota märkäsuodatin märkäimuroinnin jälkeen ja korvaa sen kuiville aineille tarkoitetulla pääsuodattimella.

HUOMIO

Laitteesta ulosvuotava vaahto ja nesteet

- Katkaise toiminta välittömästi ja tyhjennä laite.

8.3 Poistoilma-aukko

HUOMIO

Terveydelle haitallisia pölylaatuja Hengitysteiden loukkaantumisvaara

Älä puhalla pölyä ilmaan!

Poistoilma-aukon avulla voit johtaa poistoilman imuletkun kautta rakennuksen ulkopuolelle.

• Avaa poistoilma-aukon [1-8] edessä oleva ritilä.
  ▶ Työnnä imuletku poistoilma-aukkoon [1-8].

8.4 Pölypussin vaihtaminen pölyämistä välttäen

• Avaa kiinnityssalvat ja ota laitteen yläosa pois [2].
  ▶ Vedä pölypussin korvakkeesta, kunnes pussin aukko on kokonaan kiinni.

Tämän jälkeen pölypussi on suljettu kunnolla ja voidaan ottaa pois.

- Aseta laitteen yläosa paikalleen ja sulje kiinnityssalvat.

8.5 Suodatinelementin vaihto [6]

▶ Vedä käytetty suodatinpanos [1-6] ulos.
- Hävitä käytöstä poistettu suodatinpanos lakimääräysten mukaan.
▶ Työnnä uusi suodatinpanos [1-6] paikalleen.

Tarvikkeiden, suodattimien ja käyttötarvikkeiden tuotenumerot voit katsoa Festoolin tuoteoppaasta tai nettiosoitteesta "www.festool.com".

- Käytä vain alkuperäisiä Festoolin lisäva-rusteita ja kulutustarvikkeita. Vain Festo-olin testaamat ja hyväksymät lisävarusteet ovat turvallisia ja varmasti yhteensopivia työkalun ja käyttösovelluksen kanssa.

HUOMAUTUS

Moottori vaurioitumisvaara

- Moottorin vaurioitumisvaaran takia älä missään tapauksessa imuroi ilman pääsuodatinta tai viallisen pääsuodattimen kanssa.

8.6 Töiden jälkeen

• Katkaise järjestelmäimurin toiminta ja vedä verkkopistoke irti pistorasiasta.
  ▶ Tyhjennä likasäiliö.
  ▶ Puhdista järjestelmäimurin sisä- ja ulko-puoli imuroimalla ja pyyhkimällä.
  ▶ Kääri verkkoliitäntäjohto rullalle.
  ▶ Aseta verkkoliitäntäjohto [4-1] suljettavan kotelon sisään. Ohjaa sitä varten sähköjohto aukon [4-2] läpi.
• Irrota imuletku [5-1] ja kiinnitä se imuletkun kiinnittimen [1-3] avulla järjestelmäimuriin.
  ▶ Puhdista täyttymissensorit [7-1] ja tarkasta ne vaurioiden varalta säännöllisin väliajoin.
  ▶ Vie järjestelmäimuri kuivaan säilytystilaan, jossa se on suojassa luvattomalta käytöltä.
  ① Kotelon kansi toimii myös työkalujen säilytystasona.

9 Huolto ja hoito

VAROITUS

Loukkaantumisvaara, sähköiskuvaara

• Irrota aina sähköpistoke pistorasiasta ennen kaikkia huolto- ja puhdistustöitä!
• Kaikki moottorin rungon avaamista edellyttävät huolto- ja korjaustyöt saa antaa vain valtuutetun huoltokorjaamon tehtäväksi.

Anna vain valmistajan tai valtuutetun huoltokorjaamon tehdä huolto- ja korjaustyöt. Lähimmän huoltopis- teen voit katsoa nettiosoitteesta: www.festool.fi/huolto

Käytä vain alkuperäisiä Festool-varaosia! Tuotenumerot voit katsoa nettiosoitteesta: www.festool.fi/huolto

10 Ympäristö

Älä heitä käytöstä poistettua konetta talousjätteiden joukkoon! Toimita käytöstä poistetut laitteet, tarvikkeet ja pakkaukset ympäristöystävälliseen kierrätykseen. Noudata voimassaolevia kansallisia määräyksiä.

Käytöstä poistettuja sähkö- ja elektroniikkalaitteita koskevan eurooppalaisen direktiivin ja sitä vastaavan kansallisen lainsäädännön mukaan loppuun käytetyt sähkölaitteet täytyy kerätä erikseen talteen ja toimittaa ympäristöä säästävään kierrätykseen.

Keräyspisteitä koskevat tiedot voit katsoa nettiosoitteesta www.festool.com/environment.

Kriittisiä aineita koskevat tiedot:

www.festool.fi/reach

Indholdsfortegnelse

Sausu vielu uzsūkšana

[1-7] lukustusklamber

[1-8] väljapuhkeava

[1-9] jäätmemahuti

[1-10] sisse-välja-lüliti

[1-11] MAN-nupp

Mobiilne vee- ja tolmuimeja on möeldud

Käivitage mobiilne imur käsitsi.

Mobiilne imur on valverežiimis (stand-by).

▶ Vajutage MAN-nuppu [1-11].

Kuivatage mobiilne tolmuimeja ja jäätmemahuti enne kuivtolmu imemist ja enne seadme hoiustamist.

ETTEVAATUST
