Merk	Festool
Model	Cleantec CT 15 Set
Producttype	Droge en natte stofzuiger
Tankinhoud	15 liter
Opgenomen vermogen	350 - 1200 W
Maximale onderdruk	24 000 Pa
Maximaal luchtdebiet (stofzuiger)	130 m³/h
Maximaal luchtdebiet (afzuigunit)	222 m³/h
Diameter zuigslang	27/32 mm
Lengte zuigslang	3,5 m
Lengte netsnoer	5,5 m
Geluidsdrukniveau	72 dB(A)
Gewicht	10,5 kg
Afmetingen (L × B × H)	470 × 320 × 430 mm
Beschermingsgraad	IP X4
Geïntegreerd gereedschapsstopcontact	Ja (met maximale aansluitwaarde afhankelijk van land)
Regeling zuigkracht	Ja (toetsen + en -)
Automatische uitschakeling (vloeistoffen)	Ja (via niveausensor)
Hoofdfilter	Filterlade (vervangbaar)
Filterzak	Gebruikt voor het zuigen van droge stoffen
Conform gebruik	Binnen, zuigen van niet-gevaarlijk stof en vloeistoffen

Veelgestelde vragen - Cleantec CT 15Set FESTOOL

Wat is de tankinhoud van de CT 15 Set stofzuiger?

De tank heeft een inhoud van 15 liter.

Kan men vloeistoffen zuigen met deze stofzuiger?

Ja, om vloeistoffen te zuigen moet u de filterzak verwijderen en het speciale vloeistoffilter gebruiken. Het apparaat stopt automatisch wanneer het maximale niveau is bereikt.

Hoe stel ik de zuigkracht in?

Druk op de plus- of min-toetsen van de vermogensregeling [1-12] om de zuigkracht aan te passen.

Wat te doen als het rode LED-lampje brandt?

Het rode lampje kan wijzen op een overmatige temperatuur (thermische zekering) of een maximaal waterniveau. Schakel het apparaat uit, laat het afkoelen of leeg de tank, en schakel het opnieuw in.

Hoe vervang ik de filterzak?

Open de sluitclips, verwijder het bovenste gedeelte, trek dan het lipje van de filterzak tot deze volledig gesloten is. Verwijder de zak en plaats een nieuwe.

Is het mogelijk om een elektrisch gereedschap aan te sluiten?

Ja, sluit het gereedschap aan op het geïntegreerde stopcontact [1-1] van de stofzuiger. Houd rekening met de maximale aansluitwaarde (afhankelijk van land, bijv. 2400 W voor de EU).

Welk type filter gebruiken voor vloeistoffen?

Gebruik het speciale vloeistoffilter (verwijder eerst de filterzak). Laat na het zuigen van vloeistoffen het filter en het apparaat drogen voordat u weer overstapt naar de droge modus.

Waar vind ik accessoires en verbruiksartikelen?

De referenties zijn beschikbaar in de Festool-catalogus of op de website www.festool.com. Gebruik uitsluitend originele Festool-accessoires.

Hoe gebruik ik de luchtafvoeruitgang?

Open het rooster voor de blaasopening [1-8] en steek de zuigslang erin om de aangezogen lucht naar buiten af te voeren.

Wat zijn de afmetingen van de CT 15 Set stofzuiger?

De afmetingen zijn 470 × 320 × 430 mm (L × B × H).

GEBRUIKSAANWIJZING Cleantec CT 15Set FESTOOL

nl: EU-conformiteitsverklaring. Wij verklaren en stellen ons ervoor verantwoordelijk dat dit product volledig voldoet aan alle volgende EU-richtlijnen en volgende normen of normatieve documenten daaraan ten grondslag gelegd werden:

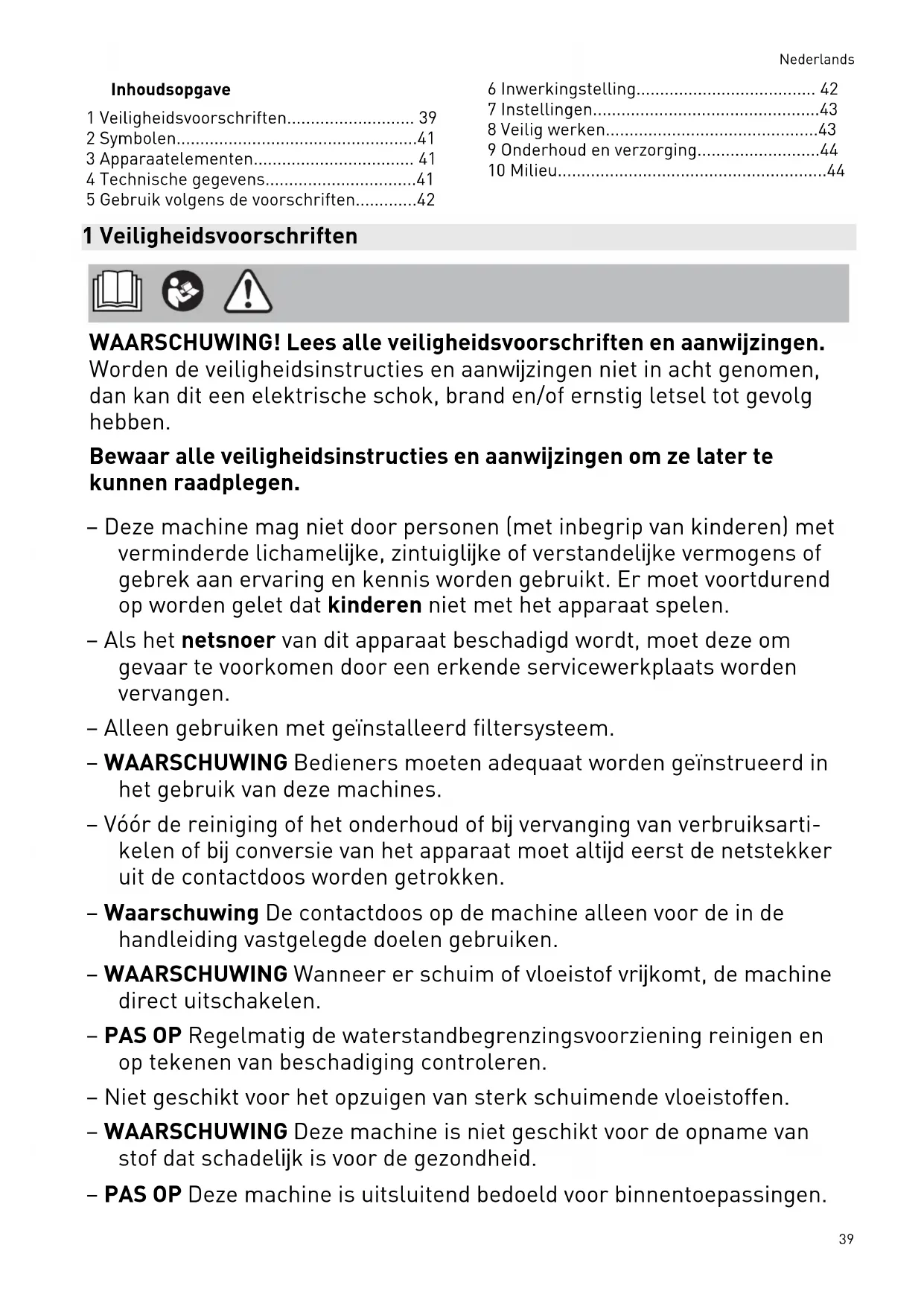

1 Veiligheidsvoorschriften.... 39
2 Symbolen....41
3 Apparaatelementen.... 41
4 Technische gegevens....41
5 Gebruik volgens de voorschriften......42

6 Inwerkingstelling.... 42
7 Instellingen....43
8 Veilig werken....43
9 Onderhoud en verzorging....44
10 Milieu....44

1 Veiligheidsvoorschriften

WAARSCHUWING! Lees alle veiligheidsvoorschriften en aanwijzingen.

Worden de veiligheidsinstructies en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen om ze later te kunnen raadplegen.

• Deze machine mag niet door personen (met inbegrip van kinderen) met verminderde lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis worden gebruikt. Er moet voortdurend op worden gelet dat kinderen niet met het apparaat spelen.
• Als het netsnoer van dit apparaat beschadigd wordt, moet deze om gevaar te voorkomen door een erkende servicewerkplaats worden vervangen.
• Alleen gebruiken met geïnstalleerd filtersysteem.
• WAARSCHUWING Bedieners moeten adequaat worden geïinstrueerd in het gebruik van deze machines.
• Vóór de reiniging of het onderhoud of bij vervanging van verbruiksartikelen of bij conversie van het apparaat moet altijd eerst de netstekker uit de contactdoos worden getrokken.
• Waarschuwing De contactdoos op de machine alleen voor de in de handleiding vastgelegde doelen gebruiken.
• WAARSCHUWING Wanneer er schuim of vloeistof vrijkomt, de machine direct uitschakelen.
• PAS OP Regelmatig de waterstandbegrenzingsvoorziening reinigen en op tekenen van beschadiging controleren.
• Niet geschikt voor het opzuigen van sterk schuimende vloeistoffen.
• WAARSCHUWING Deze machine is niet geschikt voor de opname van stof dat schadelijk is voor de gezondheid.

• PAS OP Deze machine is uitsluitend bedoeld voor binnentoepassingen.

• PAS OP Deze machine mag alleen in binnenruimtes opgeborgen worden.

• Explosie- en brandgevaar! Niet opzuigen:

• vonken, gloeiende delen of hete stoffen;

• brandbare en explosieve stoffen (bijv. magnesium, aluminium, benzine, verdunning);
• agressieve stoffen (bijv. zuren, logen, oplosmiddelen);

• chemisch reactieve stoffen die leiden tot het ontstaan van warmte, zuren/basen, gassen, etc. (bijv. reactief 2K-materiaal, aluminium en water).

• Nationale veiligheidsvoorschriften en gegevens van de producent van het materiaal in acht nemen!

• Alleen gebruiken met geschikte veiligheidsuitrusting!
• Alleen indien na visuele controle intact, werken in droge omgeving en volgens instructie!
• Regelmatig de stekker, het stopcontact, de kabel en het filter controleren om een gevaarlijke situatie te vermijden. Beschadigde elektrische componenten uitsluitend door een geautoriseerde onderhoudswerkplaats laten vernieuwen.
• Draag het apparaat alleen aan de daarvoor bedoelde handgreep.
• Niet met een takel of hijswerktuig omhoogheffen en transporteren.
• De mobiele stofzuiger mag niet aan de afzuigslangbevestiging [1-3] gedragen worden!
• Apparaat op een vlakke ondergrond plaatsen en tegen wegrollen beveiligen.
• Dit apparaat mag niet gebruikt worden door personen die gevoelig kunnen reageren op een elektrische schok (bijv. personen met een pacemaker). Een statische lading van het apparaat kan namelijk niet uitgesloten worden.
• Gebruik alleen de originele afzuigslang van Festool.
• Houd uw werkomgeving in het oog en let bij het transport of bij het werken met het apparaat op uzelf en op anderen.

Daardoor vermijdt u bijvoorbeeld dat u struikelt over een afzuigslang of netsnoer.

- Houd verpakkingsfolie weg van kinderen.

Het risico op verstikking is aanwezig.

2 Symbolen

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Lees de gebruiksaanwijzing en veiligheidsvoorschriften!

Niet met het huisvuil meegeven.

Stekker uit het stopcontact trekken

Zuurstofmasker dragen.

Verboden erop te klimmen

Tip, aanwijzing

CE-markering van overeenstemming

Handelingsinstructie

3 Apparaatelementen

[1-1] Toestelcontactdoos

[1-2] Opbergplaats voor kabel en accessoires

[1-3] Afzuigslangbevestiging

[1-4] Handgreep

[1-5] Vergrendeling

[1-6] Filterschuiflade

[1-7] Sluitklem

[1-8] Uitblaasopening

[1-9] Vuilcontainer

[1-10] Aan-/uit-schakelaar

[1-11] MAN-toets

[1-12] Zuigkrachtregeling

De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

Mobiele stofzuigers CT 15		CT 25
Opgenomen vermogen 350 - 1200 W
Aansluitwaarde van toestelcontactdoos max. EU	CH, DK	2400 W
		1100 W
	GB	1800 W
	KR	2300 W
Volumestroom (lucht) max. stofzuiger/ turbine 130 m3/h / 222 m3/h
Onderdruk max., turbine 24000 Pa
Afzuigslang D 27/32 mm x 3,5 m-RAS/CT
Lengte van het netsnoer 5,5 m
Geluidsdrukniveau volgens EN 60335-2-69/ onzekerheid K 72 dB(A)/ 3 dB
Hand-arm-trillingswaarde volgens EN 60335-2-69/ onzekerheid K <2,5 m/s2/ 1,5 m/s2
Beveiligingsklasse IP X4
Reservoir-inhoud CT 15 15 l
	CT 25 25 l
Afmeting (LxBxH) CT 15 470x320x430 mm
	CT 25 470x320x510 mm

Mobiele stofzuigers CT 15

CT 25

5 Gebruik volgens de voorschriften

Mobiele stofzuiger geschikt voor

• het op- en afzuigen van stoffen, vuil, zand en spanen die niet gevaarlijk zijn voor de gezondheid,
• het opzuigen van water,
• een hogere belasting bij industrieel gebruik, conform IEC/EN 60335-2-69.

De mobiele stofzuiger is alleen geschikt voor binnengebruik.

De gebruiker is aansprakelijk bij gebruik dat niet volgens de voorschriften plaats-

vindt.

6 Inwerkingstelling

WAARSCHUWING

Ontoelaatbare spanning of frequentie! Risico van ongevallen

▶ Gegevens op het typeplaatje in acht nemen.
- Landspecifieke bijzonderheden in acht nemen.

6.1 Eerste inbedrijfstelling

▶ Filterzak plaatsen [2].
▶ Afzuigslang aansluiten [3].

6.2 Mobiele stofzuiger aansluiten

WAARSCHUWING

Gevaar voor letsel door ongecontroleerd startend gereedschap

- Let er voor het inschakelen op dat het aangesloten gereedschap is uitgeschakeld.

WAARSCHUWING

Gevaar voor letsel door elektrische stroom

• Netstekker in een geaarde contactdoos steken.
• Niet in de contactdoos van de mobiele stofzuiger grijpen.

① Als de mobiele stofzuiger met de netcontactdoos is verbonden, is de contactdoos van de mobiele stofzuiger permanent stroomvoerend.

Mobiele stofzuiger met contactdoos verbinden Mobiele stofzuiger is uitgeschakeld.

▶ Netkabel met contactdoos verbinden. Toestelcontactdoos [1-1] is stroomvoerend.

Mobiele stofzuiger in stand-by-modus schakelen

▶ Aan-/uit-schakelaar [1-10] indrukken. Toestelcontactdoos [1-1] is stroomvoerend.

i Groene LED [1-12] toont stand-by-modus.

Mobiele stofzuiger automatisch starten

Mobiele stofzuiger is in de stand-by-modus.

- Om de mobiele stofzuiger automatisch te starten: Verbonden gereedschap inschakelen.

Mobiele stofzuiger met de hand starten

Mobiele stofzuiger is in de stand-by-modus.

▶ MAN-toets [1-11] indrukken.

Wanneer de mobiele stofzuiger niet wordt gebruikt en vóór onderhouds- en reinigingswerkzaamheden de stekker uit de contactdoos trekken.

6.3 Elektrisch gereedschap aansluiten

WAARSCHUWING

Gevaar voor letsel

• De maximale aansluitwaarde van de apparaatcontactdoos in acht nemen (zie hoofdstuk 'Technische gegevens').
  ▶ Elektrisch gereedschap uitschakelen.

Op lichtnet werkend elektrisch gereedschap met mobiele stofzuiger verbinden

▶ Elektrisch gereedschap op contactdoos [1-1] aansluiten.
☑ Het elektrische gereedschap is via een netkabel met de mobiele stofzuiger verbonden.

7 Instellingen

7.1 Zuigkracht regelen

▶ Plus- of min-toetsen [1-12] tijdens het zuigen bedienen.

7.2 Afzuigmof

De bypass-functie van de afzuigmof verhindert het aanzuigen van schuurmachines en vloer-zuigmondstukken op gladde oppervlakken.

Openen

- Instelring op positie "OPEN" draaien.

Sluiten

▶ Instelring op positie "CLOSE" draaien.

7.3 Temperatuurbeveiliging

Ter bescherming tegen oververhitting schakelt de temperatuurbeveiliging de mobiele stofzuiger uit voordat de kritische temperatuur wordt bereikt. Onderste LED [1-12] geeft een storing aan.

LED brandt rood Te hoge temperatuur

▶ Mobiele stofzuiger uitschakelen, laten afkoelen.
▶ Mobiele stofzuiger na ca. 5 minuten weer inschakelen.

8 Veilig werken

8.1 Droge stoffen opzuigen

Droge stoffen opzuigen

Altijd een filterzak gebruiken.

8.2 Natte stoffen/vloeistoffen opzuigen

Filterzak verwijderen!

Speciaal natfilter gebruiken.

Bij het bereiken van het maximale niveau wordt het afzuigen automatisch onderbroken.

Onderste LED [1-12] brandt rood.

▶ Mobiele stofzuiger uitschakelen [1-10].
- Sluitklemmen openen [1-7] en bovendeel van het apparaat afnemen.
▶ Vuilcontainer [1-9] leegmaken.

Na het natzuigen het natfilter laten drogen!

Mobiele stofzuiger en vuilcontainer vóór het inzuigen van droge stof en vóór de opslag drogen.

VOORZICHTIG

Gezondheidsbedreigende stoffen Aandoening van de luchtwegen

▶ Na het natzuigen het natfilter verwijderen en door standaardfilter voor droge stoffen vervangen.

VOORZICHTIG

Uittredend schuim en vloeistoffen

- Apparaat direct uitschakelen en leegmaken.

8.3 Afvoerluchtuitlaat

VOORZICHTIG

Gezondheidsbedreigende stoffen Aandoening van de luchtwegen

▶ Geen stoffen uitblazen!

De afvoerluchtuitlaat biedt de mogelijkheid om de afvoerlucht door middel van de afzuigslang buiten een gebouw af te voeren.

▶ Rooster voor uitblaasopening [1-8] openen.
▶ Afzuigslang in uitblaasopening [1-8] schuiven.

8.4 Stofarm vervangen van de filterzak

• Sluitklemmen openen en bovendeel van het apparaat afnemen [2].
  ▶ Aan lus op de filterzak trekken tot opening van de filterzak volledig gesloten is.
  De filterzak is nu veilig gesloten en kan verwijderd worden.
  ▶ Bovendeel plaatsen en sluitklemmen sluiten.

8.5 Filterelement vervangen [6]

▶ Gebruikte filterschuiflade [1-6] uittrekken.
- Gebruikte filterschuiflade afvoeren in overeenstemming met de wettelijke bepalingen.
▶ Nieuwe filterschuiflade [1-6] inschuiven.

De bestelnummers voor accessoires, filters en verbruiksmateriaal in de Festool-catalogus of op het internet op "www.festool.com".

- Alleen originele Festool accessoires en verbruiksmaterialen gebruiken. Alleen door Festool geteste en goedgekeurde accessoires zijn veilig en perfect op de machine en het gebruik afgestemd.

LET OP

Beschadiging van de motor

- Zuig nooit zonder gemonteerd of met beschadigd standaardfilter, omdat de motor hierdoor beschadigd kan raken.

8.6 Na afloop van het werk

▶ Mobiele stofzuiger uitschakelen en stekker uit contactdoos trekken.
▶ Vuilcontainer leegmaken.
▶ Mobiele stofzuiger van binnen en buiten reinigen door deze af te zuigen en schoon te vegen.
▶ Aansluitkabel opwikkelen.
▶ Netkabel [4-1] in afsluitbare opbergplaats leggen. De netkabel hiertoe door de uitsparing [4-2] leggen.
- Afzuigslang [5-1] ontkoppelen en door middel van de afzuigslangbevestiging [1-3] aan de mobiele stofzuiger vastmaken.
▶ Regelmatig de niveausensoren [7-1] reinigen en op beschadiging controlleren.
- De mobiele stofzuiger opbergen in een droge ruimte, beschermd tegen onbevoegd gebruik.

① Het deksel van het slangdepot dient ook als steunvlak voor gereedschap.

9 Onderhoud en verzorging

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

• Vóór alle onderhouds- en reinigingswerkzaamheden de stekker altijd uit het stopcontact trekken!
  ▶ Alle onderhouds- en reparatiewerkzaamheden, waarvoor het vereist is om de motorbehuizing te openen, mogen alleen in een geautoriseerde onderhoudswerkplaats worden uitgevoerd.

Klantenservice en reparatie alleen door fabrikant of door servicewerkplaatsen. Adres bij u in de buurt op: www.festool.nl/service

Alleen originele Festool-reserveonderdelen gebruiken! Bestelnr. op: www.festool.nl/service

10 Milieu

Geef het apparaat niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijke wijze af. Neem de geldende nationale voorschriften in acht.

Volgens de Europese richtlijn inzake gebruikte elektrische en elektronische apparaten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.

Informatie over de inzamelpunten vind je op www.festool.com/environment.

Informatie over kritische stoffen:

www.festool.nl/reach
