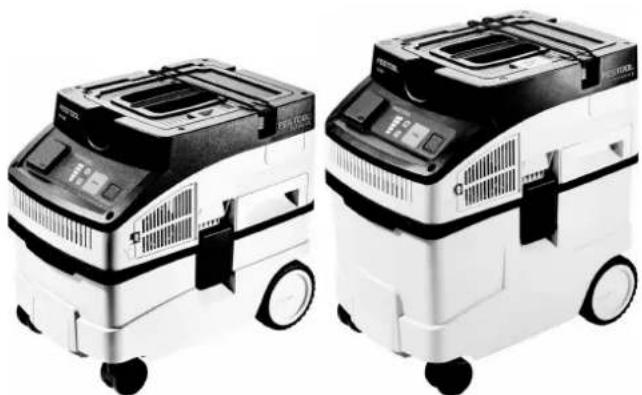

Cleantec CT 15Set - Aspirateur FESTOOL - Notice d'utilisation et mode d'emploi gratuit

MODE D'EMPLOI Cleantec CT 15Set FESTOOL

• 10 Environment Do not dispose of the device in the household waste! Recycle devices, accessories and packaging. Observe applicable national regulations. In accordance with the European Directive on waste electrical and electronic equipment and implementation in national law, used elec trical devices must be collected separately and handed in for environmentally friendly recy cling. Information on the collection points can be viewed at www.festool.com/environment. Information on critical materials: www.festool.co.uk/reach 11 General information Imported into the UK by FestoolUKLtd 1AngloSaxonWay BuryStEdmunds IP309XH GreatBritain English 20Sommaire 1 Consignes de sécurité p. 21
• 2 Symboles p. 23
• 3 Éléments de l'appareil p. 23
• 4 Caractéristiques techniques p. 23
• 5 Utilisation conforme p. 24
• 6 Mise en service p. 24
• 7 Réglages p. 25
• 8 Mode de travail p. 25
• 9 Entretien et maintenance p. 26
• 10 Environnement 1 Consignes de sécurité AVERTISSEMENT! Lire l'ensemble des consignes de sécurité et des instructions. Le non-respect des consignes de sécurité et des instruc tions peut provoquer une décharge électrique, un incendie et/ou des blessures graves. Conservez l'ensemble des consignes de sécurité et des instructions afin de pouvoir les consulter ultérieurement. – Cet appareil ne doit pas être utilisé par des personnes (y compris des enfants) aux capacités physiques, sensorielles ou mentales diminuées ou ne disposant pas de suffisamment d'expérience et de connais sances. Il convient de surveiller les enfants afin de s'assurer qu'ils ne jouent pas avec l'appareil. – Si le câble de raccordement secteur de cet appareil est endommagé, il doit être remplacé par un atelier de service après-vente agréé afin d'éviter tout danger. – Utiliser l'appareil uniquement lorsque le système de filtres est installé. – AVERTISSEMENT Les utilisateurs doivent être formés de manière appropriée à l'utilisation de ces appareils. – Avant le nettoyage, l'entretien ou le remplacement de consommables ou lors de la transformation de l'appareil, toujours débrancher d'abord la fiche secteur de la prise de courant. – AVERTISSEMENT La prise de courant sur l'appareil ne doit être utilisée qu'aux fins définies dans les consignes. – AVERTISSEMENT Éteindre immédiatement l'appareil en cas de fuite de mousse ou de liquide. – ATTENTION Nettoyer régulièrement le dispositif de limitation du niveau d'eau et l'examiner pour s'assurer de l'absence de signes d'en dommagement. – Ne convient pas à l'aspiration de liquides produisant beaucoup de mousse. Français 21– AVERTISSEMENT Cet appareil n'est pas conçu pour recueillir des poussières dangereuses pour la santé. – ATTENTION Cet appareil est uniquement destiné à une utilisation en intérieur. – ATTENTION Cet appareil doit uniquement être conservé en intérieur. – Risque d'explosion et d'incendie! Ne pas aspirer: – les étincelles, les fragments incandescents ou les poussières chaudes; – les substances inflammables ou explosives (par ex. magnésium, aluminium, essence, diluants); – les substances agressives (par ex. acides, solutions alcalines, solvants); – les substances chimiques réactives entraînant un dégagement de chaleur ou la formation d'acides/bases, de gaz, etc. (par ex. bi-maté riaux réactifs, aluminium et eau). – Respecter les règlements de sécurité en vigueur dans le pays d'utilisa tion ainsi que les consignes du fabricant du matériau. – Utiliser l'appareil uniquement avec un équipement de protection approprié. – Travailler dans un environnement sec, après avoir reçu les instructions nécessaires, et uniquement après avoir effectué un contrôle visuel pour s'assurer que l'appareil est en bon état. – Contrôler régulièrement la fiche, la prise, le câble et le filtre afin d'éviter tout danger. Le remplacement des composants électriques endommagés doit uniquement être confié à un atelier de service après-vente agréé. – Ne portez l'appareil que par la poignée prévue à cette fin. – Ne pas soulever et transporter avec un crochet de palan ou un engin de levage. – Ne pas porter l'aspirateur en le tenant par la fixation du tuyau d'aspira tion [1-3]! – Poser l'appareil uniquement sur une surface plane et le caler pour l'empêcher de rouler. – Cet appareil ne doit pas être utilisé par des personnes pouvant être sensibles à une décharge électrique (par ex. des personnes avec stimulateur cardiaque) étant donné qu'une charge statique de l'appa reil ne peut être exclue. – Utiliser uniquement le tuyau d'aspiration Festool d'origine. Français 22– Tenez compte de l’environnement de travail et veillez à votre sécurité et à celle des autres durant le transport ou l'utilisation de l'appareil. Vous éviterez ainsi par ex. des risques de trébuchement sur le tuyau d'aspiration ou le câble secteur. – Tenez les films d'emballage hors de portée des enfants. Sinon, ils risquent de s'étouffer. 2 Symboles Avertit d'un danger général Avertit d'un risque de décharge élec trique Lire la notice d'utilisation et les consi gnes de sécurité! Ne pas jeter avec les ordures ména gères. Débrancher la fiche secteur Porter une protection respiratoire. Interdiction de monter sur l'appareil Conseil, information Marquage CE de conformité Instruction 3 Éléments de l'appareil [1-1] Prise de l'appareil [1-2] Logement des câbles et accessoires [1-3] Fixation du tuyau d'aspiration [1-4] Poignée [1-5] Dispositif de verrouillage [1-6] Tiroir de filtre [1-7] Clip de fermeture [1-8] Ouverture de soufflage [1-9] Cuve de collecte [1-10] Interrupteur marche/arrêt [1-11] Touche MAN [1-12] Régulation de la puissance d'aspira tion Les illustrations indiquées se trouvent en début de notice d'utilisation. 4 Caractéristiques techniques Aspirateurs CT15 CT25 Puissance absorbée 350 - 1200W Valeur de raccordement max. pour la prise de l'appareil EU CH, DK p. 26

2400W 1100W 1800W 2300W Débit volumique (air) max., aspirateur/centrale d'aspiration 130m³/h / 222m³/h Dépression max., centrale d'aspiration 24000Pa Tuyau d'aspiration D27/32mmx3,5m-RAS/CT Longueur du câble de raccordement secteur 5,5m Niveau de pression acoustique selon EN 60335-2-69/ incertitudeK 72dB(A)/3dB Français 23Aspirateurs CT15 CT25 Valeur de vibrations mains-bras selon EN 60335-2-69/ incerti tudeK <2,5m/s²/ 1,5m/s² Indice de protection IPX4 Volume de la cuve CT15 15l CT25 25l Dimensions LxlxH CT15 470x320x430mm CT25 470x320x510mm Poids CT15 10,5kg CT25 11,3kg 5 Utilisation conforme Aspirateur conçu pour – l'aspiration de poussières non dangereuses pour la santé, de salissures, de sable et de copeaux, – l'aspiration d'eau, – des sollicitations élevées dans le cadre d'un usage professionnel, conformément à la norme CEI/NE 60335-2-69. L'aspirateur est uniquement conçu pour une utilisation en intérieur. L'utilisateur est responsable des dommages provoqués par une utilisation non conforme. 6 Mise en service

AVERTISSEMENT Tension ou fréquence non admissible ! Risque d'accident ► Respecter les consignes indiquées sur la plaque signalétique. ► Respecter les particularités propres au pays.

6.1 Première mise en service

► Placer le sac filtre[2]. ► Raccorder le tuyau d'aspiration[3].

6.2 Raccorder l'aspirateur

AVERTISSEMENT Risque de blessures dû à un démarrage incontrôlé des outils ► Avant la mise en marche, s'assurer que l'outil raccordé est éteint.

AVERTISSEMENT Risque de blessures dû au courant élec trique ► Brancher la fiche secteur dans une prise de courant mise à la terre. ► Ne pas mettre les doigts dans la prise de courant de l'aspirateur. Lorsque l'aspirateur est relié à la prise secteur, sa prise de courant est constam ment sous tension. Relier l'aspirateur à la prise de courant L'aspirateur est éteint. ► Relier le câble secteur à la prise de courant. La prise de courant de l'appareil[1-1] est sous tension. Mettre l'aspirateur en mode veille ► Appuyer sur l'interrupteur [1-10] marche/ arrêt. La prise de courant de l'appareil[1-1] est sous tension. Le témoin LED vert[1-12] signale le mode veille. Enclencher automatiquement l'aspirateur L'aspirateur est en mode veille. ► Pour enclencher automatiquement l'aspira teur: allumer l'outil raccordé. Enclencher manuellement l'aspirateur L'aspirateur est en mode veille. ► Appuyer sur la touche MAN[1-11]. Français 24Lorsque l'aspirateur n'est pas utilisé, ainsi qu'avant les opérations d'entretien et de nettoyage, débrancher la fiche secteur de l'aspirateur de la prise de courant.

6.3 Raccordement d'un outil électroportatif

AVERTISSEMENT Risques de blessures ► Respecter la valeur de raccordement max. valable pour la prise de courant de l'appa reil (voir chapitre Caractéristiques techni ques). ► Éteindre l'outil électroportatif. Relier à l'aspirateur un outil électroportatif fonctionnant sur secteur ► Brancher l'outil électroportatif sur la prise de courant de l'appareil [1-1]. ☑ L'outil électroportatif est relié à l'aspirateur par le câble secteur. 7 Réglages

7.1 Réguler la puissance d'aspiration

► En mode aspiration, appuyer sur la touche plus ou moins [1-12].

7.2 Manchon d'aspiration

La fonction by-pass du manchon d'aspira tion empêche un effet ventouse avec les ponceuses et les buses pour sol sur les surfaces lisses. Ouvrir ► Tourner la bague de réglage pour la mettre à la position «OPEN». Fermer ► Tourner la bague de réglage pour la mettre à la position «CLOSE».

7.3 Fusible thermique

Afin d'éviter une surchauffe, le fusible ther mique coupe l'aspirateur avant d'atteindre la température critique. Le témoin LED infé rieur[1-12] indique un défaut. Le témoin LED s'allume en rouge Température excessive ► Éteindre l'aspirateur et le laisser refroidir. ► Rallumer l'aspirateur au bout de 5minutes environ. 8 Mode de travail

8.1 Aspiration de substances sèches

Aspiration de substances sèches Utiliser toujours un sac filtre.

8.2 Aspiration de matières mouillées/

liquides Retirer le sac filtre. Utiliser le filtre spécial pour liquides. Lorsque le niveau de remplissage maximal est atteint, le fonctionnement de l'aspirateur est interrompu automatiquement. Le témoin LED [1-12] inférieur s'allume en rouge. ► Éteindre l'aspirateur [1-10]. ► Ouvrir les clips de fermeture [1-7] et retirer la partie supérieure de l'appareil. ► Vider la cuve de collecte [1-9]. Après l'aspiration de liquides, laisser sécher le filtre pour liquides. Laisser sécher l'aspirateur et la cuve de collecte avant l'aspiration de poussières sèches tout comme avant le stockage.

ATTENTION Poussières dangereuses pour la santé Lésions des voies respiratoires ► Après l'aspiration de liquides, retirer le filtre pour liquides et le remplacer par le filtre principal pour matières sèches.

ATTENTION Fuite de mousse et de liquides ► Éteindre immédiatement l'appareil et le vider.

8.3 Sortie d'évacuation d'air

ATTENTION Poussières nocives pour la santé Lésions des voies respiratoires ► Ne pas rejeter de poussières. La sortie d'évacuation d'air offre la possibilité de rejeter l'air aspiré hors du bâtiment au moyen du tuyau d'aspiration. ► Ouvrir la grille située devant l'ouverture de soufflage[1-8]. ► Insérer le tuyau d'aspiration dans l'ouver ture de soufflage[1-8]. Français

258.4 Remplacer le sac filtre en évitant de

répandre de la poussière ► Ouvrir les agrafes de fermeture et retirer la partie supérieure de l'appareil [2]. ► Tirer la languette du sac filtre jusqu'à ce que l'orifice du sac filtre soit complètement fermé. Le sac filtre est maintenant correctement fermé et peut être retiré. ► Mettre en place la partie supérieure de l'ap pareil et fermer les clips de fermeture.

8.5 Remplacement du filtre [6]

► Sortir le tiroir de filtre[1-6] usagé. ► Éliminer le tiroir de filtre usagé conformé ment aux dispositions légales. ► Installer un nouveau tiroir de filtre[1-6]. Les références des accessoires, des filtres et des consommables figurent dans le catalogue Festool ou sur Internet, à l'adresse «www.festool.com». – Utiliser uniquement des accessoires et consommables Festool d'origine. Seuls les accessoires testés et validés par Festool sont sûrs et parfaitement adaptés à la fois à l'appareil et à l'application. AVIS Endommagement du moteur ► Ne jamais utiliser l'aspirateur sans le filtre principal ou avec un filtre principal endom magé. Sinon, le moteur risque d'être endommagé.

8.6 Après l'utilisation

► Éteindre l'aspirateur et débrancher la fiche secteur. ► Vidanger la cuve de collecte. ► Nettoyer l'intérieur et l'extérieur de l'aspi rateur par aspiration et par essuyage. ► Enrouler le câble de raccordement secteur. ► Placer le câble de raccordement secteur[4-1] dans le logementverrouil lable. Pour cela, introduire le câble secteur dans l'évidement [4-2]. ► Débrancher le tuyau d'aspiration[5-1] et le fixer sur l'aspirateur à l'aide de la fixation pour tuyau d'aspiration [1-3]. ► Nettoyer régulièrement les capteurs de niveau de remplissage [7-1] et vérifier qu'ils ne sont pas endommagés. ► Ranger l'aspirateur dans un local sec et le protéger de toute utilisation non autorisée. Le couvercle du logement permet égale ment de poser des outils. 9 Entretien et maintenance

AVERTISSEMENT Risque de blessures, décharge électrique ► Avant toute opération de maintenance ou d'entretien, toujours débrancher la fiche secteur de la prise de courant! ► Toutes les opérations de maintenance et de réparation nécessitant l'ouverture du boîtier du moteur doivent uniquement être effectuées par un atelier de service après- vente agréé. Service après-vente et réparation uniquement par le fabricant ou des ateliers homologués. Pour trouver l'adresse la plus proche: www.festool.fr/services Utiliser uniquement des pièces déta chées Festool d'origine! Réf. sur: www.festool.fr/services EKAT
