BEDIENUNGSANLEITUNG Cleantec CTL MINI I FESTOOL

de: EU-Konformitätserklärung. Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit allen relevanten Anforderungen folgender EU-Richtlinien übereinstimmt, und folgende Normen oder normative Dokumente zugrunde gelegt wurden:

Unterzeichnet für und im Namen von/ Signed on behalf of and in name of Festool GmbH, Wertstr. 20, 73240 Wendlingen, GERMANY, Wendlingen, 2025-04-08:

ppa. 1382

Markus Stark

Leiter Forschung & Entwicklung Produkte

Leiter Produktkonformität

1 Sicherheitshinweise....10
2 Symbole....12
3 Geräteelemente.... 12
4 Technische Daten....13
5 Bestimmungsgemäße Verwendung...... 13
6 Inbetriebnahme....13

7 Verbindung mit Geräten......14
8 Einstellungen.... 15
9 Arbeiten....16
10 Wartung und Pflege.... 17
11 Transport....18
12 Umwelt.... 18
13 Allgemeine Hinweise.... 18

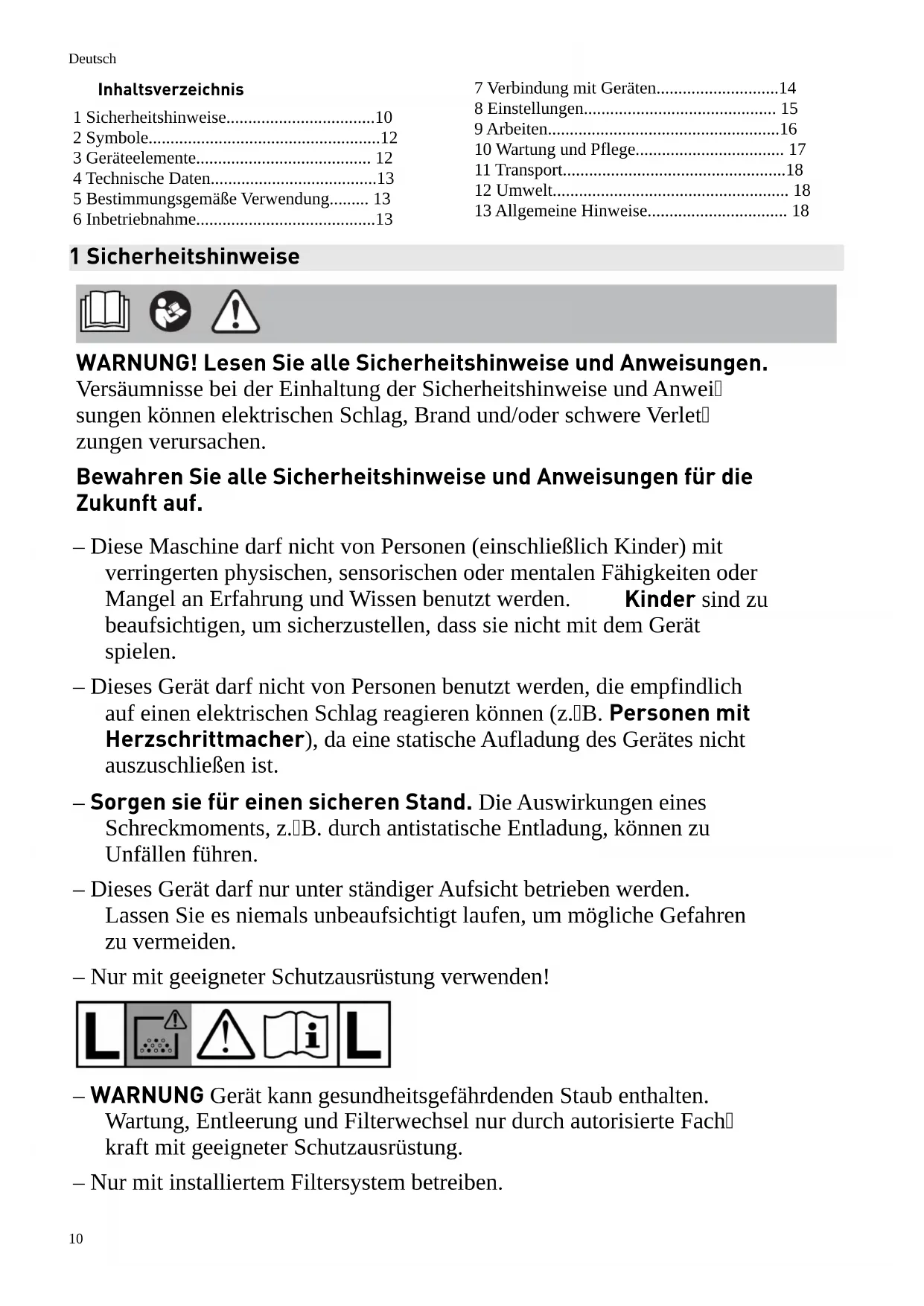

1 Sicherheitshinweise

WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

• Diese Maschine darf nicht von Personen (einschließlich Kinder) mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden. Kinder sind zu beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Dieses Gerät darf nicht von Personen benutzt werden, die empfindlich auf einen elektrischen Schlag reagieren können (z. B. Personen mit Herzschrittmacher), da eine statische Aufladung des Gerätes nicht auszuschließen ist.
• Sorgen sie für einen sicheren Stand. Die Auswirkungen eines Schreckmoments, z.B. durch antistatische Entladung, können zu Unfällen führen.
• Dieses Gerät darf nur unter ständiger Aufsicht betrieben werden. Lassen Sie es niemals unbeaufsichtigt laufen, um mögliche Gefahren zu vermeiden.
  – Nur mit geeigneter Schutzausrüstung verwenden!

L ! ! i L

- WARNUNG Gerät kann gesundheitsgefährdenden Staub enthalten. Wartung, Entleerung und Filterwechsel nur durch autorisierte Fachkraft mit geeigneter Schutzausrüstung.

– Nur mit installiertem Filtersystem betreiben.

- ACHTUNG

Dieses Gerät ist nur für den Gebrauch in Innenräumen bestimmt.

Dieses Gerät darf nur in Innenräumen aufbewahrt werden.

- WARNUNG Die Steckdose an der Maschine nur für die in den Anweisungen festgelegten Zwecke verwenden.

- WARNUNG Bei Austritt von Schaum oder Flüssigkeit Maschine sofort abschalten.

- VORSICHT Die Wasserstandsbegrenzungseinrichtung regelmäßig reinigen und auf Anzeichen von Beschädigung untersuchen.

- WARNUNG Bediener müssen angemessen in den Gebrauch dieser Maschinen unterwiesen werden.

- WARNUNG Beim Absaugen von Stäuben, die den Grenzwert überschreiten oder bei erheblichem Umfang von Eichen- oder Buchenholzstäuben nur eine einzige Staubquelle (Elektro- oder Druckluftwerkzeug) absaugen.

- Explosions- und Brandgefahr! Nicht aufsaugen:

- Funken, glühende Teile oder heiße Stäube;

- brennbare oder explosive Stoffe (z. B. Magnesium, Aluminium, Benzin, Verdünnung);

- aggressive Stoffe (z. B. Säuren, Laugen, Lösungsmittel);

- chemisch reaktive Stoffe, die zur Entstehung von Wärme, Säuren/ Basen, Gasen usw. führen (z. B. reaktive 2K-Materialien, Aluminium und Wasser).

- Nationale Sicherheitsvorschriften sowie Angaben des Werkstoffhers-tellers beachten!

- Vor der Reinigung oder Wartung oder beim Austausch von Verbrauchsartikeln oder bei Umwandlung des Gerätes muss immer zuerst der Netzstecker aus der Steckdose gezogen werden.

- Nur wenn nach Sichtprüfung intakt, in trockener Umgebung, nach Einweisung arbeiten!

- Regelmäßig den Stecker, die Steckdose, das Kabel und den Filter prüfen, um eine Gefährdung zu vermeiden. Beschädigte elektrische Komponenten ausschließlich von einer autorisierten Kundendienstwerkstatt erneuern lassen.

- Verwenden Sie nur den original Festool Saugschlauch.

- Berücksichtigen Sie das Arbeitsumfeld und achten Sie beim Transport oder beim Arbeiten mit dem Gerät auf sich selbst und Dritte.

Dadurch vermeiden Sie z. B. Stolpergefahren durch Saugschlauch oder Netzleitung.

• Tragen Sie das Gerät nur an dem dafür vorgesehenen Handgriff.
• Nicht mittels Kranhaken oder Hebezeug hochheben und transportieren.
• Halten Sie Verpackungsfolien von Kindern fern.

Es besteht Erstickungsgefahr.

2 Symbole

Warnung vor allgemeiner Gefahr

Warnung vor Stromschlag

Betriebsanleitung, Sicherheitshinweise lesen!

Atemschutz tragen.

Tipp, Hinweis

Warnung! Das Gerät kann gesundheitsgefährdenden Staub enthalten!

Staubklasse L (leichte Gefahr), geeignet zur Abscheidung von Staub mit einem Expositions-Grenzwert größer als 1 mg/m³

CE-Konformitätskennzeichnung

Nicht in den Hausmüll geben.

Aufsteigen verboten

Gerät enthält einen Chip zur Daten- speicherung. Siehe Kapitel 13.3.

3 Geräteelemente

[1-1] Gerätesteckdose

[1-2] Verbindungstaste

[1-3] Verbindungsanzeige

[1-4] AC-Taste (nur Varianten mit AUTOCLEAN)

[1-5] AC-Anzeige (nur Varianten mit AUTOCLEAN)

[1-6] Statusanzeige (Saugkraftregulierung)

[1-7] Tasten zur Saugkraftregulierung

[1-8] MAN-Taste

[1-9] Ein-/Ausschalter

[1-12] T-LOC Verschluss für Systainer

[1-13] Abreinigungshebel (nur Varianten ohne AUTOCLEAN)

[1-14] Hauptfilter

[1-15] Schmutzbehälter

[1-16] Verschlussklammer

[1-17] Abluftöffnung

[1-18] Entriegelungstaste (Bremse)

[1-19] Bremse

Die angegebenen Abbildungen befinden sich am Anfang der Betriebsanleitung.

Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht in den Lieferumfang.

4 Technische Daten

Absaugmobile CTL MINI I
		CTL MIDI ICTL MIDI I AC
Leistungsaufnahme 350 - 1200 W
Anschlusswert an Gerätesteckdose max. EU		2400 W
	CH, DK	1100 W
	GB 230 V/ 110 V	1800 W/ 230 W
	KR	2300 W
Volumenstrom (Luft) max., Sauger/Turbine 130 m3/h / 222 m3/h
Unterdruck max., Turbine 240 hPa
Saugschlauch D 27/32x3,5m-AS/CTR
Länge der Netzanschlussleitung 7,5 m
Schalldruckpegel nach EN 60335-2-69/ Unsicherheit K 72 dB(A)/ 3 dB
Hand-Arm-Schwingung nach EN 60335-2-69 <2,5 m/s2
Schutzart IP X4
Frequenz 2402 Mhz - 2480 Mhz
Äquivalente isotrope Strahlungsleistung (EIRP) < 10 dBm
Behälterinhalt CT MINI I 10 l
	CT MIDI I 15 l
Abmessung L x B x H	CT MINI I	470 x 320 x 455 mm
	CT MIDI I	470 x 320 x 495 mm
Gewicht	CT MINI I	11,2 kg
	CT MIDI I	11,5 kg
	CT MIDI I AC	11,8 kg

5 Bestimmungsgemäße Verwendung

Absaugmobil geeignet zum

• Auf- und Absaugen von Stäuben bis 1 mg/m³ entsprechend der Staubklasse 'L',
• Aufsaugen von Wasser,
• für erhöhte Beanspruchung bei gewerblicher Nutzung, gemäß IEC/EN 60335-2-69.

Bei nicht bestimmungsgemäßem Gebrauch haftet der Benutzer.

6 Inbetriebnahme

WARNUNG

Unzulässige Spannung oder Frequenz! Unfallgefahr

Angaben auf Typenschild beachten.
▶ Länderbesonderheiten beachten.

6.1 Erste Inbetriebnahme

▶ Die Verschlussklammern [1-16] öffnen und das Geräteoberteil abnehmen, siehe Bild [2].
Die Zubehörteile aus dem Schmutzbehälter [1-15] entnehmen, siehe Bild [2].
▶ Einen Filter- oder Entsorgungssack in den Schmutzbehälter einlegen, siehe Kapitel 10.1 und 10.2.

Deutsch

▶ Das Geräteoberteil aufsetzen und die Verschlussklammern [1-16] verschließen.
▶ Die Kabelaufwicklung an der Rückseite des Absaugmobils montieren, siehe Bild [3].
▶ Den Saugschlauch an das Gerät anschließen, siehe Bild [4].

6.2 Absaugmobil anschließen

WARNUNG

Verletzungsgefahr durch unkontrolliert anlaufende Elektrowerkzeuge

▶ Vor dem Einschalten darauf achten, dass das angeschlossene Elektrowerkzeug ausgeschaltet ist.

WARNUNG

Verletzungsgefahr durch elektrischen Strom

▶ Netzstecker in eine schutzgeerdete Netzsteckdose stecken.
- Nicht in die Gerätesteckdose des Absaug-mobils greifen.

Wenn das Absaugmobil mit der Netzsteck-dose verbunden ist, führt die Gerätesteck-dose des Absaugmobils dauerhaft Strom.

Absaugmobil mit Steckdose verbinden

Absaugmobil ist ausgeschaltet.

▶ Netzleitung mit Steckdose verbinden.
☑ Gerätesteckdose [1-1] führt Strom.

Absaugmobil in Stand-by Modus schalten

▶ Ein-/Ausschalter [1-9] drücken.
☑ Gerätesteckdose [1-1] führt Strom.

i Grüne LED [1-6] zeigt Stand-by Modus an.

Absaugmobil automatisch starten

Absaugmobil ist im Stand-by Modus.

- Um das Absaugmobil automatisch zu starten: Verbundenes Elektrowerkzeug einschalten.

Absaugmobil manuell starten

Absaugmobil ist im Stand-by Modus.

▶ MAN-Taste [1-8] betätigen.

Bei Nichtgebrauch sowie vor Wartungs- und Reinigungsarbeiten den Netzstecker des Absaugmobils aus der Netzsteckdose ziehen.

7 Verbindung mit Geräten

WARNUNG

Verletzungsgefahr, unerwarteter Anlauf Absaugmobil

▶ Vor allen Arbeiten mit dem Absaugmobil prüfen, welche Fernbedienung und welches Elektrowerkzeug mit dem Absaugmobil verbunden ist.
▶ Die Fernbedienung darf nur am Saugschlauch befestigt werden.
Ein akkubetriebenes Elektrowerkzeug muss immer über den Saugschlauch mit dem Absaugmobil verbunden sein. Nach der Arbeit muss die Verbindung mit dem Absaugmobil getrennt werden.

7.1 Elektrowerkzeug verbinden

WARNUNG

Verletzungsgefahr

▶ Maximalen Anschlusswert an der Gerätesteckdose beachten (siehe Kapitel Technische Daten).
▶ Elektrowerkzeug ausschalten.

Netzbetriebenes Elektrowerkzeug mit Absaugmobil verbinden

▶ Elektrowerkzeug an Gerätesteckdose [1-1] anschließen.
☑ Das Elektrowerkzeug ist über die Netzleitung mit dem Absaugmobil verbunden.

Akkubetriebenes Elektrowerkzeug mit Absaugmobil verbinden

• Im Stand-by Modus Verbindungstaste [1-2] betätigen.
  Verbindungsanzeige [1-3] blinkt langsam. Das Absaugmobil ist für 60 Sekunden verbindungsbereit.

- Akkubetriebenes Elektrowerkzeug einschalten.

Das Absaugmobil läuft an und das akku-betriebene Elektrowerkzeug ist bis zum manuellen Ausschalten des Absaugmobils, oder Ziehen des Netzsteckers verbunden. Das Akkugerät muss danach erneut gekoppelt werden.

Mit der Verbindung eines neuen akkubetriebenen Elektrowerkzeugs wird die bisherige Verbindung überschrieben.

7.2 Festool App\*

Mithilfe der Festool App kann das Absaugmobil konfiguriert werden.

- Im Stand-by Modus die Verbindungstaste [1-2] am Absaugmobil für 3 Sekunden gedrückt halten.

Die Verbindungsanzeige [1-3] blinkt schnell.

Das Absaugmobil ist für 60 Sekunden verbindungsbereit.

▶ Den Anweisungen in der Festool App folgen.

* Nicht für jedes Land verfügbar.

7.3 Fernbedienung CT-F I verbinden

Fernbedienung und Absaugmobil verbinden

Um eine Fernbedienung mit einem Absaugmobil verbinden zu können, muss ein Reset der Fernbedienung durchgeführt werden (siehe Reset der Fernbedienung).

Eine bisher nicht verbundene Fernbedienung kann direkt verbunden werden.

i Eine hergestellte Verbindung zwischen der Fernbedienung und dem Absaugmobil bleibt auch nach dem manuellen Ausschalten, oder Ziehen des Netzsteckers des Absaugmobils bestehen.

- Im Stand-by Modus die Verbindungs-taste [1-2] am Absaugmobil für 3 Sekunden gedrückt halten.

Die Verbindungsanzeige [1-3] blinkt schnell.

Das Absaugmobil ist für 60 Sekunden verbindungsbereit.

▶ Die MAN-Taste an der Fernbedienung drücken.

Die Fernbedienung ist dauerhaft im Absaugmobil gespeichert.

Ein-/Ausschalten

Nachdem die Fernbedienung mit dem Absaugmobil verbunden ist, kann das Absaugmobil mit der Fernbedienung ein und ausgeschaltet werden.

- Zum Ein-/Ausschalten die MAN-Taste an der Fernbedienung drücken.

Reset an der Fernbedienung

Mit dem Reset wird die Verbindung von einer Fernbedienung zum Absaugmobil gelöscht.

▶ Die Verbindungstaste und die MAN-Taste für 10 Sekunden gedrückt halten.

☑ Die LED-Anzeige leuchtet in magenta, wenn der Reset erfolgt ist.

8 Einstellungen

8.1 Saugkraft regulieren

▶ Plus- bzw. Minus-Tasten [1-7] im Saugbetrieb betätigen.

8.2 Absaugmuffe

Die Bypass-Funktion der Absaugmuffe verhindert ein Ansaugen von Schleifgeräten und Bodendüsen auf glatten Oberflächen.

Öffnen

▶ Einstellring auf Position "OPEN" drehen.

Schließen

▶ Einstellring auf Position "CLOSE" drehen.

8.3 Temperatursicherung

Zum Schutz vor Überhitzung schaltet die Temperatursicherung das Absaugmobil vor Erreichen der kritischen Temperatur ab. Unterste LED der Statusanzeige [1-6] leuchtet rot.

▶ Absaugmobil abschalten, abkühlen lassen.

▶ Absaugmobil nach ca. 5 Minuten wieder anschalten.

8.4 Bremse feststellen [1A]

▶ Absaugmobil an Vorderseite leicht anheben.

▶ Bremse [1-19] bis zum Einrasten nach unten drücken.

▶ Zum Lösen Taste [1-18] betätigen.

8.5 SYS-Dock

WARNUNG

Sturzgefahr

- Nutzen Sie die Ablagefläche des Absaug-mobils nicht als Standfläche.

VORSICHT

Verletzungsgefahr

- Achten Sie beim Transport darauf, dass der T-LOC Verschluss geschlossen ist.

Auf der Ablagefläche des Schlauchdepots [1-10] lässt sich mit dem T-LOC Verschluss [1-12] ein Systainer befestigen.

9 Arbeiten

9.1 Trockene Stoffe saugen

VORSICHT

Gesundheitsgefährdende Stäube Verletzung der Atemwege

▶ Immer Filter- oder Entsorgungssack verwenden!

Beim Absaugen von Stäuben, die den Grenzwert überschreiten nur eine einzige Staubquelle (Elektro- oder Druckluftwerkzeug) absaugen.

Beachten Sie beim Absaugen der anfallenden Stäube von laufenden Elektrowerkzeugen:

Wenn die Abluft in den Raum zurückgeführt wird, muss eine ausreichende Luftwechselrate L im Raum vorhanden sein. Um die geforderten Grenzwerte einzuhalten, darf der zurückgeführte Volumenstrom maximal 50% des Frischluftvolumenstroms (Raumvolumen V_R × Luftwechselrate L_W ) betragen. Beachten Sie außerdem die nationalen Bestimmungen.

Beachten Sie: Ein feuchter Hauptfilter setzt sich schneller zu, wenn trockene Stoffe aufgesaugt werden. Aus diesem Grund sollte der Hauptfilter vor dem Aufsaugen von Stäuben getrocknet oder durch einen Trockenen ersetzt werden.

9.2 Nasse Stoffe/Flüssigkeiten saugen

VORSICHT! Filter- oder Entsorgungssack entfernen!

Speziellen Nassfilter (NF-CT COMP) verwenden.

Bei Erreichen der maximalen Füllstandshöhe wird die Absaugung automatisch unterbrochen.

Unterste LED [1-6] blinkt rot.

▶ Das Absaugmobil abschalten [1-9].
▶ Die Verschlussklammern [1-16] öffnen und das Geräteoberteil abnehmen.
▶ Den Schmutzbehälter [1-15] leeren.

Nach dem Nasssaugen, den Nassfilter trocknen lassen!

Das Absaugmobil und den Schmutzbehälter vor dem Einsaugen von Trockenstäuben, sowie vor der Lagerung trocknen.

VORSICHT

Gesundheitsgefährdende Stäube Verletzung der Atemwege

▶ Entfernen Sie nach dem Nasssaugen den Nassfilter und ersetzten Sie diesen durch einen Hauptfilter für trockene Stoffe.

VORSICHT

Austretender Schaum und Flüssigkeiten

▶ Schalten Sie das Gerät sofort ab und leeren Sie den Behälter.

9.3 Abluftauslass

VORSICHT

Gesundheitsgefährdende Stäube Verletzung der Atemwege

▶ Wirbeln Sie keine Stäube auf!

Der Abluftauslass bietet die Möglichkeit, die Abluft mittels des Saugschlauches außerhalb eines Gebäudes abzuleiten.

Das Gitter vor dem Abluftauslass [1-17] öffnen.
▶ Den Saugschlauch in den Abluftauslass schieben, siehe Bild [5].

9.4 Hauptfilter abreinigen - CT MINI / MIDI I

▶ Im Stand-by Modus die MAN-Taste [1-8] betätigen.
▶ Die Saugkraft auf Maximum stellen [1-7].
- Den Saugschlauch mit der Hand verschließen und gleichzeitig den Abreinigungshebel [1-13] dreimal kurz nach unten drücken.

9.5 Hauptfilter abreinigen - CT MIDI I AC (AUTOCLEAN)

VORSICHT! Nur in Verbindung mit Entsorgungs-/Filtersack (Erfüllung Staubklasse 'L'). Nicht beim Nasssaugen!

Automatische Abreinigung Ein-/Ausschalten

- Im Stand-by Modus die AC-Taste [1-4] drücken, um AUTOCLEAN ein- oder auszuschalten.

① Mit der Festool App* kann die AC-Funktion konfiguriert werden.

Manuelle Abreinigung

▶ Im Saugbetrieb die AC-Taste [1-4] drücken.

Manuelle Vollabreinigung

• Im Saugbetrieb mit der Handfläche, die Düsen- oder Saugschlauchöffnung 3 Sekunden verschließen.
  ▶ Die AC-Taste [1-4] 3 Sekunden gedrückt halten.

Reinigen Sie den Hauptfilter nicht übermäßig oft innerhalb kürzerer Zeit ab!

Innerhalb 1 Minute maximal:

1x Manuelle Vollabreingung
3x Manuelle Abreinigung
* Nicht für jedes Land verfügbar.

9.6 Nach der Arbeit

VORSICHT! Dieses Gerät nur in Innenräumen aufbewahren.

Das Absaugmobil abschalten und den Netzstecker aus der Netzsteckdose ziehen.
▶ Die Netzanschlussleitung auf den Kabelhalter aufwickeln, siehe Bild [3].
▶ Den Schmutzbehälter entleeren.
▶ Den Saugschlauch in das verschließbare Schlauchdepot einlegen, siehe Bild [6].
Das Absaugmobil innen und außen durch Absaugen und Abwischen reinigen.
Das Absaugmobil in einem trockenen Raum, geschützt gegen unbefugte Benutzung, abstellen.

Der Deckel des Schlauchdepots [1-10] dient auch als Werkzeugablage.

10 Wartung und Pflege

WARNUNG

Verletzungsgefahr, Stromschlag

▶ Vor allen Wartungsarbeiten und Pflegearbeiten stets den Netzstecker aus der Steckdose ziehen.
▶ Lassen Sie alle Wartungsarbeiten und Reparaturarbeiten, die ein Öffnen des Gehäuses erfordern, nur von einer autorisierten Kundendienstwerkstatt durchführen.

Kundendienst und Reparaturen dürfen nur durch den Hersteller oder durch Servicewerkstätten durchgeführt werden. Nur Originalersatzteile von Festool verwenden.

Weitere Informationen: www.festool.de/service Beschädigte Schutzeinrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt

werden, soweit nichts anderes in der Bedienungsanleitung angegeben ist.

Folgende Hinweise beachten:

• Mindestens einmal jährlich staubtechnische Überprüfung (z. B. auf Beschädigung des Filters, Dichtheit des Gerätes und Funktion der Kontrolleinrichtungen) vom Hersteller oder einer unterwiesenen Person.
• Was sich nicht reinigen lässt, muss entsorgt werden. Dazu undurchlässige Beutel verwenden. Gültige Entsorgungsbedingungen beachten!
• Zur Wartung durch den Benutzer muss das Gerät auseinander genommen, gereinigt und gewartet werden, soweit es durchführbar ist, ohne dabei eine Gefahr für Wartungspersonal oder andere Personen hervorzurufen. Geeignete Vorsichtsmaßnahmen beinhalten Dekontamination vor dem Auseinandernehmen, Vorsorge treffen für örtlich gefilterte Zwangsentlüftung, wo das Gerät auseinander genommen wird, Reinigung des Wartungsbereichs und geeignete persönliche Schutzausrüstung.

10.1 Filtersack wechseln (SC-FIS-CT MINI/MIDI-2/5/CT15)

Filtersack einlegen [7]

▶ Die Verschlussklammern [1-16] öffnen und das Geräteoberteil abnehmen.
▶ Einen neuen Filtersack (SC-FIS-CT MINI/MIDI-2/5/CT15) in den Schmutzbehälter einlegen und den Flansch auf beiden Seiten einsetzen.
Das Geräteoberteil aufsetzen und die Verschlussklammern schließen.

Filtersack entnehmen [8]

▶ Die Verschlussklammern [1-16] öffnen und Geräteoberteil abnehmen.

▶ Die Lasche am Filtersack ziehen, bis Öffnung des Filterbeutels vollständig geschlossen ist.

▶ Den Flansch aus der Halterung lösen.

☑ Der Filtersack ist nun sicher verschlossen und kann entnommen werden.

Das Geräteoberteil aufsetzen und die Verschlussklammern schließen.

10.2 Entsorgungssack wechseln - Nur Varianten mit AUTOCLEAN (ENS-CT MIDI AC/5)

Entsorgungssack einlegen [9]

▶ +①Die ②erschlussklammern [1-16] öffnen und das Geräteoberteil abnehmen.
▶ Eben neuen Entsorgungssack (ENS-CT MIDI AC/5) in den Schmutzbehälter einlegen und entlang der Linienmarkierungen über den Behälterrand legen.

Wichtig:

• Darauf achten, dass die Markierungen des Entsorgungssackes richtig im Behälter positioniert sind.
  – Darauf achten, dass sich die Entlüftungsmembran [9-1] im hinteren Teil des Schmutzbehälters befindet.

Das Geräteoberteil wieder aufsetzen.

- Den überstehenden Teil des Entsorgungssackes im Bereich der Verschlussklammern einschlagen und in die Aussparung über der Verschlussklammer einlegen.

▶ Die Verschlussklammern schließen.

Entsorgungssack entnehmen [10]

▶ +1 Die Verschlussklammern [1-16] öffnen und Geräteoberteil abnehmen.

▶ Den Entsorgungssack mit dem Kabelbinder [10-1] verschließen.

- Den Entsorgungssack entnehmen und gemäß den gesetzlichen Bestimmungen entsorgen.

▶ Den Schmutzbehälter [1-15] säubern.

10.3 Hauptfilter wechseln [11]

▶ Den gebrauchten Hauptfilter [1-14] herausziehen.

▶ Den gebrauchten Hauptfilter gemäß den gesetzlichen Bestimmungen entsorgen.

▶ Einen neuen Hauptfilter (HF-CT COMP) einschieben.

① Bestellnummern für Zubehör, Filter und Verbrauchsmaterial im Festool Katalog oder im Internet unter "www.festool.com".

ACHTUNG

Schädigung des Motors

▶ Saugen Sie nie ohne eingebauten oder mit beschädigtem Hauptfilter, da dies den Motor schädigen kann.

10.4 Füllstandssensoren reinigen [12]

Reinigen Sie nach dem Saugen von Flüssigkeiten regelmäßig die Füllstandssensoren.

Das Absaugmobil abschalten [1-9].
▶ Die Verschlussklammern [1-16] öffnen und das Geräteoberteil abnehmen.
Das Geräteoberteil [12-1] drehen und auf den Kopf legen.
▶ Die Füllstandssensoren [12-2] mit einem weichen Tuch reinigen und auf Beschädigungen untersuchen.

11 Transport

Folgende Hinweise beachten:

• Vor dem Transport den T-Loc Verschluss [1-12] am Absaugmobil immer verschließen.
• Nur am Handgriff [1-11] tragen.
• Beim Transport in Fahrzeugen das Absaugmobil nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern.

12 Umwelt

Gerät nicht in den Hausmüll werfen!

Geräte, Zubehör und Verpackungen einer umweltgerechten Wiederverwer-

tung zuführen. Geltende nationale Vorschriften beachten.

Gemäß Europäischer Richtlinie über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht, müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Informationen zu den Rücknahmestellen sind unter www.festool.com/environment einsehbar.

Informationen zur kritischen Stoffen:

www.festool.de/reach

13 Allgemeine Hinweise

13.1 Lizenzhinweise

Lizenzhinweise zu den ggfs. im Produkt verwendeten Open Source Lizenzen finden Sie in der Festool App* unter Informationen > Open-Source-Lizenzen für Werkzeuge.

* Nicht für jedes Land verfügbar.

13.2 Bluetooth®

Die Wortmarke Bluetooth ^® und die Logos sind eingetragene Marken von Bluetooth SIG, Inc. und werden von der TTS Tooltechnic Systems AG & Co. KG und somit von Festool unter Lizenz verwendet.

13.3 Informationen zum Datenschutz

Das Gerät enthält einen Chip zur automatischen Speicherung von Maschinen- und Betriebs- daten. Die gespeicherten Daten enthalten keinen direkten Personenbezug.

Die Daten können mit speziellen Geräten kontaktlos ausgelesen werden, und werden von Festool ausschließlich zur Fehlerdiagnose, Reparatur- und Garantieabwicklung sowie zur Qualitätsverbesserung bzw. Weiterentwicklung des Geräts verwendet. Eine darüber hinausgehende Nutzung der Daten – ohne ausdrückliche Einwilligung des Kunden – erfolgt nicht.

Contents

4 Technische gegevens

7.1 Elektrische machine verbinden

WAARSCHUWING

Gevaar voor letsel

1x handmatige volledige reiniging

3x handmatige reiniging

Fullständig manuell rengöring

Forbindelsesindikatoren [1-3] blinker hurtigt.
