KÄYTTÖOHJE Cleantec CTL MINI I FESTOOL

et: EL-vastavusdeklaratsioon. Kinnitame ainuvastutajatena, et käesolev toode vastab järgmiste Euroopa Liidu direk- tiivide nõuetele ning on kooskõlas järgmiste standardite ja normatiivsete dokumentidega: fi: EU-vaatimustenmukaisuusvakuutus. Vakuutamme yksinomaisella vastuulla, että tämä tuote täyttää seuraavien EU-direktiivien kaikki olennaiset vaatimukset ja se on seuraavien standardien tai standardiasiakirjojen mukainen:

• Verktyget innehåller ett chip för automatisk lagring av maskin- och driftdata. Dessa data innehåller ingen information som är direkt personrelaterad. Data från chipet kan avläsas trådlöst med speciella enheter och används hos Festool endast för feldiagnos, reparations- och garan tiändamål samt för kvalitetsförbättring resp. vidareutveckling av maskinen. Datainforma tionen utnyttjas inte för ytterligare ändamål – såvida kunden inte uttryckligen har godkänt det. Svenska 77Sisällys 1 Turvallisuusohjeet p. 78

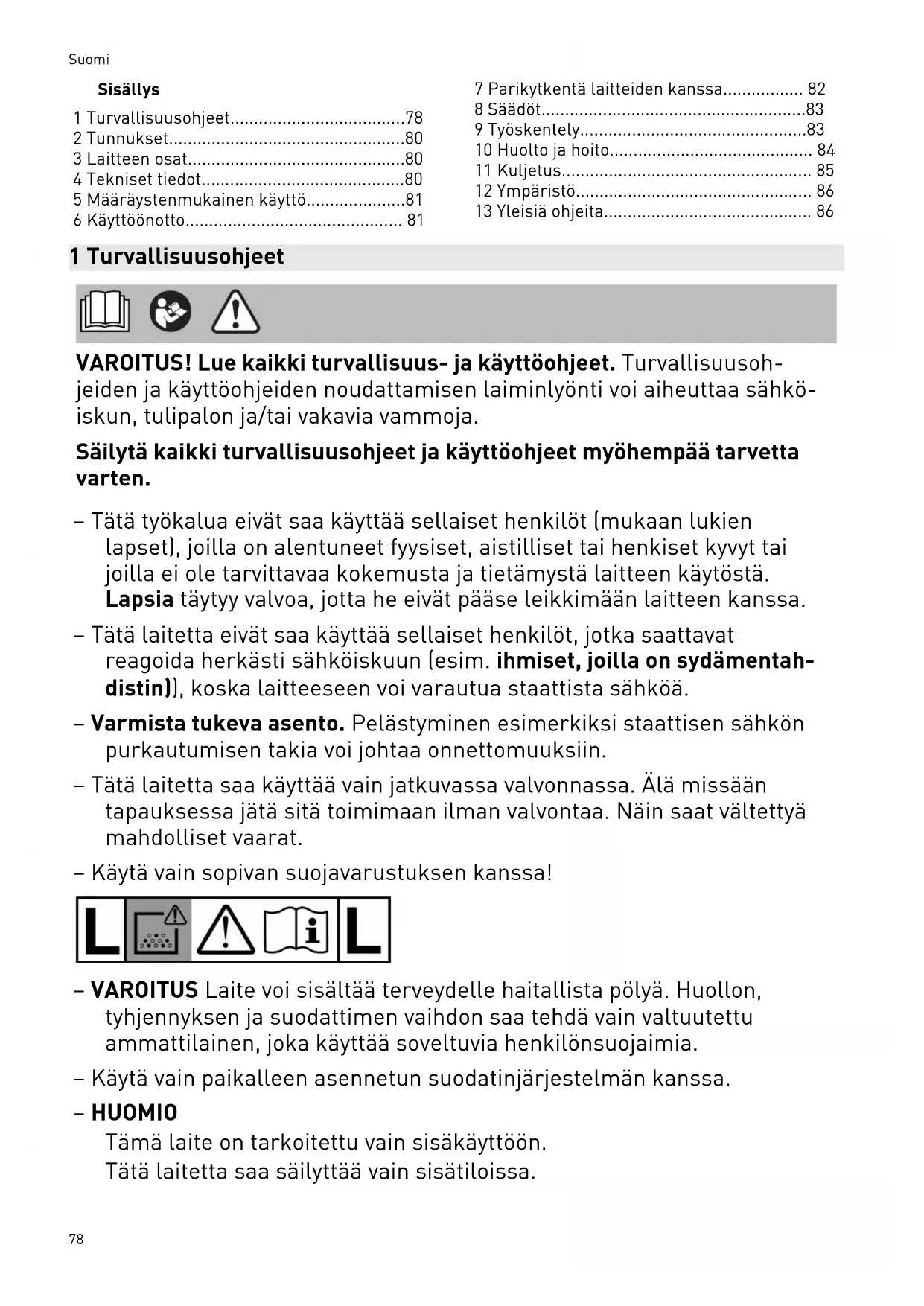

• 2 Tunnukset p. 80
• 3 Laitteen osat p. 80
• 4 Tekniset tiedot p. 80
• 5 Määräystenmukainen käyttö p. 81
• 6 Käyttöönotto p. 81
• 7 Parikytkentä laitteiden kanssa p. 82
• 8 Säädöt p. 83
• 9 Työskentely p. 83
• 10 Huolto ja hoito p. 84
• 11 Kuljetus p. 85
• 12 Ympäristö p. 86
• 13 Yleisiä ohjeita 1 Turvallisuusohjeet VAROITUS! Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuusoh jeiden ja käyttöohjeiden noudattamisen laiminlyönti voi aiheuttaa sähkö iskun, tulipalon ja/tai vakavia vammoja. Säilytä kaikki turvallisuusohjeet ja käyttöohjeet myöhempää tarvetta varten. – Tätä työkalua eivät saa käyttää sellaiset henkilöt (mukaan lukien lapset), joilla on alentuneet fyysiset, aistilliset tai henkiset kyvyt tai joilla ei ole tarvittavaa kokemusta ja tietämystä laitteen käytöstä. Lapsia täytyy valvoa, jotta he eivät pääse leikkimään laitteen kanssa. – Tätä laitetta eivät saa käyttää sellaiset henkilöt, jotka saattavat reagoida herkästi sähköiskuun (esim. ihmiset, joilla on sydämentah distin)), koska laitteeseen voi varautua staattista sähköä. – Varmista tukeva asento. Pelästyminen esimerkiksi staattisen sähkön purkautumisen takia voi johtaa onnettomuuksiin. – Tätä laitetta saa käyttää vain jatkuvassa valvonnassa. Älä missään tapauksessa jätä sitä toimimaan ilman valvontaa. Näin saat vältettyä mahdolliset vaarat. – Käytä vain sopivan suojavarustuksen kanssa! – VAROITUS Laite voi sisältää terveydelle haitallista pölyä. Huollon, tyhjennyksen ja suodattimen vaihdon saa tehdä vain valtuutettu ammattilainen, joka käyttää soveltuvia henkilönsuojaimia. – Käytä vain paikalleen asennetun suodatinjärjestelmän kanssa. – HUOMIO Tämä laite on tarkoitettu vain sisäkäyttöön. Tätä laitetta saa säilyttää vain sisätiloissa. Suomi 78– Varoitus Käytä koneen pistorasiaa vain ohjeiden ilmoittamiin tarkoituk siin. – VAROITUS Sammuta kone heti, jos siitä valuu ulos vaahtoa tai nestettä. – VARO Puhdista vesimäärän rajoituslaite säännöllisin väliajoin ja tarkista se vaurioiden varalta. – VAROITUS Näitä työkaluja käyttävien henkilöiden on saatava riittävän perusteellinen opastus niiden käytöstä. – VAROITUS kun imuroit raja-arvon ylittäviä pölylaatuja tai suuria tammi- tai pyökkipölymääriä, imuroi vain yhdestä pölylähteestä (sähkö- tai paineilmatyökalu) kerrallaan. – Räjähdys- ja palovaara! Älä imuroi: – kipinöitä, hehkuvia siruja tai kuumaa pölyä; – palonarkoja tai räjähdysalttiita aineita (esim. magnesium, alumiini, bensiini, ohenne); – syövyttäviä aineita (esim. hapot, emäsliuokset, liuottimet); – kemiallisesti reaktiivisia aineita, jotka aiheuttavat lämpöä, happoja/ emäksiä, kaasuja yms. (esim. reaktiiviset 2K-materiaalit, alumiini ja vesi). – Noudata kansallisia turvallisuusmääräyksiä sekä materiaalin valmis tajan antamia ohjeita! – Verkkosähköpistoke täytyy aina vetää irti pistorasiasta ennen puhdis tusta, huoltoa, käyttötarvikkeiden vaihtoa tai laitteen muutostoimenpi teitä. – Työskentele vain kunnossa olevan laitteen kanssa (tarkasta silmämää räisesti), kuivassa ympäristössä ja ohjeiden mukaan! – Vaaran välttämiseksi tarkasta pistoke, pistorasia, johto ja suodatin säännöllisin väliajoin. Vaihdata vialliset sähkökomponentit vain valtuu tetussa huoltokorjaamossa. – Käytä vain alkuperäistä Festool-imuletkua. – Huomioi työskentelyalueen olosuhteet ja varmista oma ja sivullisten turvallisuus laitteen kujetuksen ja käytön aikana. Tällä tavalla estät esim. imuletkun tai verkkovirtavirtajohdon aiheut tamat kompastumiset. – Kanna laitetta vain sen asianmukaisen kahvan varassa. – Älä nosta äläkä kuljeta nosturikoukun tai nostolaitteen varassa. – Pidä pakkauskalvot poissa lasten ulottuvilta. Tukehtumisvaara. Suomi 792 Tunnukset Varoitus yleisestä vaarasta Sähköiskuvaara Lue käyttöohjeet ja turvallisuusohjeet! Käytä hengityssuojainta. Ohje, vihje Varoitus! Laite voi sisältää terveydelle haitallista pölyä! PölyluokkaL (lievä vaara), soveltuu altistuksen raja-arvoltaan yli 1 mg/m p. 86

pölyn imurointiin CE-vaatimustenmukaisuusmerkintä Älä hävitä kotitalousjätteiden mukana. Laitteen päälle kiipeäminen on kielletty Laitteessa on tietojen tallennukseen käytettävä siru. Katso luku13.3. 3 Laitteen osat [1-1] Laitepistorasia [1-2] Parikytkentäpainike [1-3] Yhteysnäyttö [1-4] AC-painike (vain AUTOCLEAN-toimintoiset mallit) [1-5] AC-näyttö (vain AUTOCLEAN-toimintoiset mallit) [1-6] Tilanäyttö (imutehon säätö) [1-7] Imutehon säädön [1-8] MAN-painike [1-9] Käynnistyskytkin [1-10] Letkunpidin [1-11] Kahva [1-12] T-LOC-lukitsin Systainer-salkkua varten [1-13] Puhdistusvipu (vain AUTOCLEAN-toiminnolla varus tamattomissa malleissa) [1-14] Pääsuodatin [1-15] Likasäiliö [1-16] Kiinnityssalpa [1-17] Poistoilma-aukko [1-18] Vapautuspainike (jarru) [1-19] Jarru Mainitut kuvat ovat käyttöoppaan alussa. Kuvassa esitetyt tai tekstissä kuvaillut lisäva rusteet eivät osittain sisälly toimitukseen. 4 Tekniset tiedot Järjestelmäimurit CTLMINII CTLMIDII CTLMIDIIAC Tehontarve 350–1200W Liitäntäarvo laitepistorasiaan maks. EU CH, DK GB230V/110V

2400W 1100W 1800W/230W 2300W Imurin/turbiinin maks. virtaus (ilma) 130m³/h/ 222m³/h Turbiinin maks. alipaine 240hPa Imuletku D27/32x3,5m-AS/CTR Sähköjohdon pituus 7,5m Äänenpainetaso standardin EN60335-2-69 mukaan/ epävarmuusK 72dB(A)/3dB Suomi 80Järjestelmäimurit CTLMINII CTLMIDII CTLMIDIIAC Käteen ja käsivarteen kohdistuva tärinä standardin EN60335-2-69 mukaan <2,5m/s² Kotelointiluokka IPX4 Taajuus 2402Mhz– 2480Mhz Vastaava isotrooppinen säteilyteho (EIRP) <10dBm Säiliön tilavuus CT MINI I 10l CT MIDI I 15l Mitat pxlxk CT MINI I 470x 320x 455mm CT MIDI I 470x 320x 495mm Paino CT MINI I 11,2kg

11,5kg 11,8kg 5 Määräystenmukainen käyttö Märkäkuivaimuri soveltuu – enintään 1 mg/m³ pölymäärien imurointiin pölyluokitusta ’L’ vastaavasti, – veden imemiseen, – raskaaseen ammattikäyttöön, normin IEC/EN 60335-2-69 mukaan. Koneen käyttäjä vastaa määräystenvas taisesta käytöstä aiheutuneista vahin goista. 6 Käyttöönotto

VAROITUS Kielletty jännite tai taajuus! Onnettomuusvaara ► Noudata konekilvessä olevia ohjetietoja. ► Huomioi maakohtaiset erikoismääräykset.

► Avaa kiinnityssalvat[1-16] ja ota laitteen yläosa pois, katso kuva[2]. ► Poista tarvikkeet likasäiliöstä[1-15], katso kuva[2]. ► Aseta pölypussi tai jätesäkki likasäiliöön (katso luku10.1 ja10.2). ► Aseta laitteen yläosa paikalleen ja sulje kiinnityssalvat[1-16]. ► Asenna johtoteline järjestelmäimurin taus tapuolelle (katso kuva[3]). ► Liitä imuletku laitteeseen, katso kuva[4].

6.2 Järjestelmäimurin liittäminen

VAROITUS Loukkaantumisvaara hallitsemattomasti käynnistyvien sähkötyökalujen takia ► Varmista ennen käynnistystä, että paikal leen liitetty sähkötyökalu on kytketty pois päältä.

VAROITUS Sähkövirran aiheuttama loukkaantumis vaara ► Kytke sähköpistoke suojamaadoitettuun verkkopistorasiaan. ► Älä koske järjestelmäimurin laitepistora siaan. Järjestelmäimurin laitepistorasiasta on jatkuvasti virroitettu, kun järjestelmäimuri on kytketty verkkopistorasiaan. Järjestelmäimurin kytkeminen pistorasiaan Järjestelmäimuri on kytketty pois päältä. ► Liitä verkkovirtajohto pistorasiaan. ☑ Laitepistorasia[1-1] johtaa virtaa. Järjestelmäimurin kytkeminen valmiustilaan ► Paina käynnistyskytkintä[1-9]. ☑ Laitepistorasia[1-1] johtaa virtaa. Vihreä LED-valo[1-6] ilmoittaa valmius tilan. Suomi 81Järjestelmäimurin automaattinen käynnistys Järjestelmäimuri on valmiustilassa. ► Kun haluat käynnistää järjestelmäimurin automaattisesti: käynnistä parikytketty sähkötyökalu. Järjestelmäimurin manuaalinen käynnistys Järjestelmäimuri on valmiustilassa. ► Paina MAN-painiketta[1-8]. Vedä käyttötaukojen ajaksi sekä ennen huolto- ja puhdistustöitä järjestelmäi murin sähköpistoke irti verkkopistorasi asta. 7 Parikytkentä laitteiden kanssa

VAROITUS Loukkaantumisvaara, odottamaton järjestel mäimurin käynnistys ► Tarkasta ennen kaikkia järjestelmäimurin töitä, mikä kauko-ohjain ja mikä sähkötyö kalu on yhdistetty järjestelmäimuriin. ► Kauko-ohjaimen saa kiinnittää vain imulet kuun. ► Akkukäyttöisen sähkötyökalun pitää aina olla yhteydessä järjestelmäimuriin imuletkun välityksellä. Töiden jälkeen täytyy katkaista yhteys järjestelmäimuriin.

7.1 Sähkötyökalun yhdistäminen

VAROITUS Loukkaantumisvaara ► Huomioi laitepistorasian suurin sallittu liitäntäarvo (katso luku Tekniset tiedot). ► Kytke sähkötyökalu pois päältä. Verkkovirtakäyttöisen sähkötyökalun yhdistä minen järjestelmäimuriin ► Kytke sähkötyökalu laitepistorasiaan[1-1]. ☑ Sähkötyökalu on yhdistetty virtajohdolla järjestelmäimuriin. Akkukäyttöisen sähkötyökalun yhdistäminen järjestelmäimuriin ► Paina valmiustilassa parikytkentäpaini ketta[1-2]. Yhteysnäyttö[1-3] vilkkuu hitaasti. Järjes telmäimuri on 60sekunnin ajan parikytken tävalmiina. ► Kytke akkukäyttöinen työkalu päälle. Järjestelmäimuri käynnistyy ja akkukäyt töinen sähkötyökalu on parikytkettynä siihen asti, kunnes järjestelmäimuri sammutetaan manuaalisesti tai sähköpis toke irrotetaan pistorasiasta. Akkutyökalu täytyy parikytkeä tämän jälkeen uudelleen. Kun pariliität uuden akkukäyttöisen sähkö työkalun, edellinen parikytkentä korvataan uudella.

7.2 FestoolApp -sovellus*

FestoolApp -sovelluksen avulla voit konfigu roida järjestelmäimurin. ► Pidä valmiustilassa järjestelmäimurin parikytkentäpainiketta[1-2] painettuna 3sekunnin ajan. Yhteysnäyttö[1-3] vilkkuu nopeasti. Järjestelmäimuri on 60sekunnin ajan pari kytkentävalmiina. ► Noudata FestoolApp -sovelluksessa olevia ohjeita. *Ei saatavilla kaikissa maissa.

7.3 Kauko-ohjaimen CT-F I parikytkentä

Kauko-ohjaimen ja järjestelmäimurin parikytkentä Jos haluat parikytkeä kauko-ohjaimen järjestel mäimuriin, kauko-ohjain täytyy palauttaa alku tilaan (katso Kauko-ohjaimen palautus alkuti laan). Tähän asti parikytkemättömän kauko-ohjaimen voi parikytkeä suoraan. Kauko-ohjaimen ja järjestelmäimurin välille muodostettu parikytkentä säilyy myös siinä tapauksessa, kun järjestel mäimuri sammutetaan manuaalisesti tai järjestelmäimurin sähköpistoke irrotetaan pistorasiasta. ► Pidä valmiustilassa järjestelmäimurin parikytkentäpainiketta[1-2] painettuna 3sekunnin ajan. Yhteysnäyttö[1-3] vilkkuu nopeasti. Järjestelmäimuri on 60sekunnin ajan pari kytkentävalmiina. ► Paina kauko-ohjaimen MAN-painiketta. Kauko-ohjain on tallennettu pysyvästi järjestelmäimuriin. Käynnistäminen/sammuttaminen Kauko-ohjaimen ja järjestelmäimurin keski näisen parikytkennän jälkeen järjestelmäimurin voi kytkeä kauko-ohjaimella päälle ja pois päältä. ► Kytke päälle/ pois päältä painamalla kauko-ohjaimen MAN-painiketta. Suomi 82Kauko-ohjaimen palautus alkutilaan Alkutilaan palautuksella voit poistaa kauko- ohjaimen ja järjestelmäimurin keskinäisen parikytkennän. ► Pidä parikytkentäpainiketta ja MAN-paini ketta 10sekunnin ajan painettuina. ☑ Alkutilaan palauksen onnistuttua LED- merkkivalo palaa magentan värisenä. 8 Säädöt

► Paina plus- tai miinus-painikkeita[1-7] imuroinnin aikana.

Imumuhvin ohivirtaustoiminto estää hiomako neiden ja lattiasuulakkeiden imeytymisen kiinni sileitä pintoja vasten. Avaa ► Käännä säätörengas asentoon "OPEN". Sulje ► Käännä säätörengas asentoon "CLOSE".

Ylikuumenemisen estämiseksi lämpösulake katkaisee järjestelmäimurin toiminnan ennen kriittisen lämpötilan saavuttamista. Tilanäytön alimmaisin LED-valo[1-6] palaa punaisena. ► Sammuta järjestelmäimuri ja anna sen jäähtyä. ► Kytke järjestelmäimuri uudelleen päälle noin 5minuutin kuluttua.

8.4 Jarrun lukitseminen [1A]

► Nosta järjestelmäimuria hieman etupuo lelta. ► Paina jarru[1-19] alas niin, että se lukittuu. ► Vapauta painamalla painiketta[1-18].

VAROITUS Putoamisvaara ► Älä kiipeä järjestelmäimurin säilytystason päälle.

HUOMIO Loukkaantumisvaara ► Varmista, että T-LOC-lukitsin on suljettu kuljetuksen aikana. Säilytystasolle[1-10] voi kiinnittää T-LOC-lukit simella[1-12] Systainerin. 9 Työskentely

HUOMIO Terveydelle haitallinen pöly Hengitysteiden loukkaantumisvaara ► Käytä aina suodatin- tai jätepussia! Kun imuroit raja-arvon ylittäviä pölylaa tuja, imuroi vain yhdestä pölylähteestä (sähkö- tai paineilmatyökalu) kerrallaan. Huomioi imuroidessasi toiminnassa olevien sähkötyökalujen työstöpölyä: Jos poistoilma ohjataan takaisin työtilaan, tällöin huoneessa täytyy olla riittävän hyvä ilman vaihtuvuus L. Vaadittavien raja-arvojen noudattamiseksi takaisin huoneeseen ohjattu virtaus saa olla korkeintaan 50 % raittiin ilman virtauksesta (huoneen tilavuus V

x ilman vaih tuvuus L

). Noudata tämän lisäksi maakoh taisia määräyksiä. Huomioi: Kostea pääsuodatin tukkeutuu nopeammin, kun imuroidaan kuivia aineita. Tästä syystä pääsuodatin kannattaa kuivattaa tai korvata kuivalla ennen pölyn imurointia.

9.2 Märkien jätteiden/nesteiden imurointi

VARO! Ota pölypussi tai jätesäkki pois! Käytä erityistä märkäsuodatinta (NF-CTCOMP). Kun suurin sallittu täyttöaste saavutetaan, imurointi keskeytyy automaattisesti. Alimmainen LED-valo[1-6] vilkkuu punaisena. ► Sammuta järjestelmäimuri[1-9]. ► Avaa kiinnityssalvat[1-16] ja ota laitteen yläosa pois. ► Tyhjennä likasäiliö[1-15]. Anna märkäimuroinnin jälkeen märkäsuodat timen kuivua! Kuivaa järjestelmäimuri ja likasäiliö ennen kuivan pölyn imurointia ja ennen varastointia.

HUOMIO Terveydelle haitallinen pöly Hengitysteiden loukkaantumisvaara ► Irrota märkäsuodatin märkäimuroinnin jälkeen ja korvaa se kuivaimurointiin tarkoitetulla pääsuodattimella. Suomi

HUOMIO Laitteesta ulosvuotava vaahto ja nesteet ► Sammuta laite välittömästi ja tyhjennä säiliö.

HUOMIO Terveydelle haitallinen pöly Hengitysteiden loukkaantumisvaara ► Älä päästä pölyä leviämään ilmaan! Poistoilma-aukon avulla voit johtaa poistoilman imuletkun kautta rakennuksen ulkopuolelle. ► Avaa poistoilma-aukon[1-17] edessä oleva ritilä. ► Työnnä imuletku poistoilma-aukkoon, katso kuva[5].

9.4 Pääsuodattimen puhdistaminen –

CTMINI/MIDII ► Paina valmiustilassa MAN-painiketta[1-8]. ► Säädä imuteho maksimiin[1-7]. ► Sulje imuletku kämmenellä ja paina samalla puhdistusvivua[1-13] kolme kertaa lyhyesti alaspäin.

9.5 Pääsuodattimen vaihtaminen –

CTMIDIIAC (AUTOCLEAN) VARO! Vain yhdessä jätesäkin/pölypussin kanssa (täyttää pölyluokan "L" vaatimukset). Ei märkäimuroinnissa! Suodattimen automaattisen puhdistuksen kytkeminen päälle/ pois päältä ► Paina valmiustilassa AC-painiketta[1-4], kun haluat kytkeä AUTOCLEAN-toiminnon päälle tai pois päältä. AC-toiminnon voi konfiguroida FestoolApp -sovelluksen* avulla. Suodattimen manuaalinen puhdistus ► Paina imuroinnin aikana AC-paini ketta[1-4]. Suodattimen manuaalinen perusteellinen puhdistus ► Sulje imuroinnin aikana suulakkeen tai imuletkun aukko kämmenelläsi 3sekunnin ajaksi. ► Pidä AC-painiketta[1-4] pohjassa 3sekunnin ajan. Älä puhdista pääsuodatinta liian usein lyhyen ajan sisällä! 1 minuutin sisällä enintään: 1 x manuaalinen täydellinen puhdistus 3 x manuaalinen puhdistus *Ei saatavilla kaikissa maissa.

VARO! Säilytä tätä laitetta vain sisätiloissa. ► Sammuta järjestelmäimuri ja vedä sähkö pistoke irti verkkopistorasiasta. ► Kääri verkkovirtajohto johtotelineeseen, katso kuva[3]. ► Tyhjennä likasäiliö. ► Aseta imuletku suljettavaan letkunpitimeen, katso kuva[6]. ► Puhdista järjestelmäimurin sisä- ja ulko puoli imurilla ja liinalla. ► Säilytä järjestelmäimuria kuivassa varasto tilassa, jossa se on suojassa luvattomalta käytöltä. Letkunpitimen[1-10] kansi toimii myös työkalujen säilytystasona. 10 Huolto ja hoito

VAROITUS Loukkaantumisvaara, sähköiskuvaara ► Irrota aina sähköpistoke pistorasiasta ennen kaikkia huolto- ja puhdistustöitä! ► Kaikki huolto- ja korjaustyöt, jotka vaativat kotelon avaamista, ovat sallittuja vain valtuutetussa huoltokorjaamossa. Huolto- ja korjaustyöt saa tehdä vain valmis taja tai valtuutetut huoltokorjaamot. Käytä vain alkuperäisiä Festool-varaosia. Lisätietoja: www.festool.fi/huolto Vaurioituneet varolaitteet ja osat täytyy korjauttaa tai vaihdattaa valtuutetussa ammat tikorjaamossa, mikäli käyttöohjeissa ei ole muutoin mainittu. Noudata seuraavia ohjeita: – Anna valmistajan tai asiantuntijan tehdä vähintään kerran vuodessa pölytekninen tarkastus (esim. suodattimen vaurioiden, laitteen vuotojen ja valvontalaitteiden toimintavirheiden varalta). – Jos jonkun komponentin puhdistus ei onnistu, kyseinen osa täytyy hävittää. Käytä siihen ilmatiiviitä pusseja. Noudata voimassa olevia jätehuoltomääräyksiä! – Käyttäjän itse tekemissä huoltotöissä laite tulee purkaa, puhdistaa ja huoltaa aiheuttamatta vaaraa huoltohenkilökun Suomi 84nalle tai muille ihmisille. Asiaankuulu viin varotoimenpiteisiin kuuluvat dekonta minointi ennen laitteen purkamista, lait teen purkamispaikan suodatetun pakkotoi misen ilmanvaihdon varmistaminen, huol topisteen puhdistus ja asiaankuuluvat henkilökohtaiset suojavarusteet.

10.1 Pölynpussin vaihtaminen (SC-FIS-

CTMINI/MIDI-2/5/CT15) Pölypussin asentaminen [7] ► Avaa kiinnityssalvat[1-16] ja ota laitteen yläosa pois. ► Aseta uusi pölypussi (SC-FIS-CTMINI/ MIDI-2/5/CT15) likasäiliöön ja asenna laippa molemmilla puolilla paikalleen. ► Aseta laitteen yläosa paikalleen ja sulje kiinnityssalvat. Pölypussin irrottaminen [8] ► Avaa kiinnityssalvat[1-16] ja ota laitteen yläosa pois. ► Vedä pölypussin korvakkeesta, kunnes pussin aukko on kokonaan kiinni. ► Irrota laippa pidikkeestä. ☑ Tämän jälkeen pölypussi on suljettu kunnolla ja voidaan ottaa pois. ► Aseta laitteen yläosa paikalleen ja sulje kiinnityssalvat.

10.2 Jätesäkin vaihtaminen – vain

AUTOCLEAN-toimintoiset mallit (ENS- CT MIDI AC/5) Jätesäkin asentaminen [9] ► + Avaa kiinnityssalvat[1-16] ja ota laitteen yläosa pois. ► Asenna uusi jätesäkki (ENS-CT MIDI AC/5) likasäiliöön ja taita säkin reunat viiva merkintöjä pitkin säiliön reunojen ympä rille. Tärkeää: – Varmista, että jätesäkin merkinnät on kohdistettu oikein säiliöön. – Varmista, että ilmanpoistokalvo[9-1] sijaitsee likasäiliön takaosassa. ► Aseta laitteen yläosa takaisin paikalleen. ► Rypistä jätesäkin ulkonevaa osaa kokoon kiinnityssalpojen kohdalla ja työnnä rypistetty reuna kiinnityssalvan yläpuolella olevaan syvennykseen. ► Sulje kiinnityssalvat. Jätesäkin poistaminen [10] ► + Avaa kiinnityssalvat[1-16] ja ota laitteen yläosa pois. ► Sulje jätesäkki nippusiteellä[10-1]. ► Poista jätesäkki ja hävitä se lakimää räysten mukaisesti. ► Puhdista likasäiliö[1-15].

10.3 Pääsuodattimen vaihtaminen [11]

► Vedä käytetty pääsuodatin[1-14] ulos. ► Hävitä käytöstä poistettu pääsuodatin laki määräysten mukaisesti. ► Työnnä uusi pääsuodatin (HF-CTCOMP) paikalleen. Lisävarusteiden, suodattimien ja tarvik keiden tuotenumerot voit katsoa Festool- tuoteoppaasta tai Internet-osoitteesta "www.festool.com". HUOMAUTUS Moottorin vaurioitumisvaara ► Älä missään tapauksessa käytä imuria ilman pääsuodatinta tai rikkinäisellä pääsuodattimella, koska tämä voi aiheuttaa moottorin vioittumisen.

10.4 Täyttötason anturien puhdistaminen

[12] Puhdista täyttötason anturit säännöllisesti nesteiden imuroinnin jälkeen. ► Sammuta järjestelmäimuri[1-9]. ► Avaa kiinnityssalvat[1-16] ja ota laitteen yläosa pois. ► Käännä laitteen yläosa[12-1] ja aseta se ylösalaiseen asentoon. ► Puhdista täyttötason anturit[12-2] pehmeällä liinalla ja tarkasta ne vaurioiden varalta. 11 Kuljetus Noudata seuraavia ohjeita: – Sulje aina ennen kuljetusta järjestelmäi murissa oleva T-LOC-lukitsin[1-12]. – Kanna laitetta vain kahvan[1-11] varassa. – Kiinnitä autossa kuljetettava järjestelmäi muri asiaankuuluvien määräysten mukaan, jotta se ei siirry paikaltaan tai kaadu. Suomi 8512 Ympäristö Älä heitä käytöstä poistettua konetta talousjätteiden joukkoon! Toimita käytöstä poistetut laitteet, tarvikkeet ja pakkaukset ympäristöystävälliseen kierrä tykseen. Noudata voimassaolevia kansallisia määräyksiä. Käytöstä poistettuja sähkö- ja elektroniikkalait teita koskevan eurooppalaisen direktiivin ja sitä vastaavan kansallisen lainsäädännön mukaan loppuun käytetyt sähkölaitteet täytyy kerätä erikseen talteen ja toimittaa ympäristöä säästä vään kierrätykseen. Keräyspisteitä koskevat tiedot voit katsoa nettiosoitteesta www.festool.com/environment. Kriittisiä aineita koskevat tiedot: www.festool.fi/reach 13 Yleisiä ohjeita

Lisenssitiedot kaikista tuotteessa käytetyistä avoimen lähdekoodin lisensseistä löytyvät FestoolApp -sovelluksen* kohdasta Tietoja> Työkalun avoimen lähdekoodin lisenssit. *Ei saatavilla kaikissa maissa.

Tavaramerkki Bluetooth

ja logot ovat rekiste röityjä tavaramerkkejä, jotka omistaa Bluetooth SIG, Inc. ja joita TTS Tooltechnic Systems AG & Co. KG ja Festool käyttävät lisenssillä.

13.3 Tietosuojaa koskevat tiedot
