MANUAL DE UTILIZADOR Cleantec CTL 36 AC PLANEX FESTOOL

pt: Declaração de conformidade UE. Sob nossa inteira responsabilidade, declaramos que este produto está de acordo com todas as exigências relevantes das seguintes diretivas UE, tendo sido tomadas por base as seguintes normas ou documentos normativos:

9.3 Particularidades CTL 36 E AC- LHS

1 Indicações de segurança....88
2 Símbolos....89
3 Componentes da ferramenta....90
4 Dados técnicos.... 90
5 Utilização conforme as disposições..... 91
6 Colocação em funcionamento....91

7 Ligação a ferramentas....92
8 Ajustes....93
9 Trabalhar....93
10 Manutenção e conservação....94
11 Acessórios....95
12 Meio ambiente....95
13 Indicações gerais.... 95

1 Indicações de segurança

ADVERTÊNCIA! Leia todas as indicações de segurança e instruções. O incumprimento das indicações de segurança e instruções pode causar choque elétrico, incêndio e/ou ferimentos graves.

Guarde todas as indicações de segurança e instruções para futura referência.

• Esta máquina não deve ser utilizada por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais diminuídas ou sem experiência ou conhecimentos. As crianças devem ser supervisionadas, de modo a garantir que não brincam com o aparelho.
• Esta ferramenta não pode ser utilizada por pessoas que possam reagir de forma sensível a um choque elétrico (p. ex., pessoas com pacemakers), visto que não é de excluir uma carga estática do aparelho.
• Garanta uma posição estável. As consequências de um susto, p. ex., devido a uma descarga antiestática, podem dar origem a acidentes.
• Esta ferramenta só pode ser operada sob constante supervisão. Nunca a deixe a trabalhar sem supervisão, de modo a evitar possíveis perigos.
• ADVERTÊNCIA Os operadores têm de ter formação adequada para o uso destas máquinas.

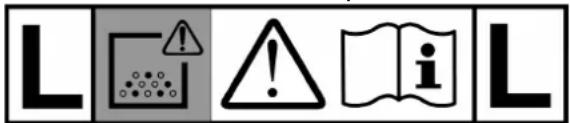

L ! ! i L

• ADVERTÊNCIA O aparelho pode conter pó prejudicial à saúde. A manutenção, o esvaziamento e a substituição do filtro devem ser efetuados apenas por pessoal especializado autorizado, com equipamento prote-tor adequado.
• Colocar em funcionamento apenas com o sistema de filtragem instalado.
• Utilizar apenas com equipamento protetor adequado!
• Efetuar o trabalho em ambiente seco, de acordo com as instruções, mas apenas se a ferramenta não apresentar anomalias após o exame visual!

- Perigo de explosão e incêndio! Não aspirar:

- faíscas, peças incandescentes ou pós quentes;

• substâncias inflamáveis ou explosivas (p. ex., magnésio, alumínio, gasolina, diluente);
• substâncias agressivas (p. ex., ácidos, lixívias, solventes);
• substâncias quimicamente reativas, que conduzem à formação de calor, ácidos/bases, gases, etc. (p. ex., materiais 2K reativos, alumínio e água).

- Respeitar as normas de segurança nacionais, assim como as indicações do fabricante do material!

- Advertência Utilizar a tomada de corrente na ferramenta apenas para os fins definidos nas instruções.

- Verificar regularmente a ficha, a tomada, o cabo e o filtro, para evitar qualquer perigo. Mandar substituir componentes elétricos danificados exclusivamente numa oficina de Serviço Após-Venda autorizada.

- Antes da limpeza ou manutenção, no caso de substituição de artigos de desgaste ou na mudança da ferramenta, deve sempre retirar-se, primeiro, a ficha da tomada de corrente.

- CUIDADO Limpe regularmente o dispositivo de limitação do nível de água, verificando a existência de quaisquer sinais de danificação.

- ADVERTÊNCIA Se sair espuma ou líquido, desligar imediatamente a ferramenta.

- Utilize apenas o tubo flexível de aspiração original da Festool.

- Tenha em consideração o ambiente de trabalho e, durante o transporte ou ao efetuar trabalhos com a ferramenta, tenha cuidado consigo e com as outras pessoas.

Evita assim, p. ex., perigos de tropeço em tubos flexíveis de aspiração ou cabos de alimentação de rede.

- Transporte o aparelho apenas pelo punho previsto para o efeito.

- Não elevar e transportar por meio de guindaste ou dispositivo de elevação.

- Mantenhas as películas de embalagem afastadas das crianças.

Advertência de perigo geral

Advertência de choque elétrico

Ler Manual de instruções, indicações de segurança!

Usar máscara de proteção respiratória.

Conselho, indicação

Instruções de manuseamento

Advertência! A ferramenta pode con- ter pó prejudicial à saúde!

Classe de poeiras L (perigo ligeiro), adequada para a separação de pó com um valor limite de exposição superior a 1 mg/m³

Não deitar no lixo doméstico.

Marcação CE de conformidade

A ferramenta contém um chip para guardar dados. Consultar capítulo 13.3

3 Componentes da ferramenta

[1-1]	Abertura de aspiração
[1-2]	Tomada de corrente
[1-3]	Alojamento para tubos
[1-4]	Punho
[1-5]	SYS-Dock
[1-6]	Indicação de ligação
[1-7]	Tecla de ligação
[1-8]	Indicação AC(apenas variantes com AUTOCLEAN)
[1-9]	Tecla AC(apenas variantes com AUTOCLEAN)

[1-10] Indicação de estado da regulação da força de aspiração

[1-11] Teclas para a regulação da força de aspiração

[1-12] Tecla MAN

[1-13] Interruptor da ferramenta

[1-14] Mola de fecho

[1-15] Depósito para sujidade

[1-16] Tecla de desbloqueio (travão)

[1-17] Travão

As imagens indicadas encontram-se no início do manual de instruções.

O acessório ilustrado ou descrito não está, parcialmente, incluído no âmbito de fornecimento.

4 Dados técnicos

Aspiradores profissionais CT 26-48 EI		CT 26-48 EI AC
Consumo 350 - 1200 W
Potência máx. instalada na tomada de corrente UE	2400 W
	CH, DK	1100 W
	GB 230 V / 110 V	1800 W/ 230 W
	KR	2300 W
Fluxo volumétrico (ar) máx., aspirador/turbina 130 m3/h / 234 m3/h
Vácuo máx., turbina 240 hPa
Tubo flexível de aspiração (dependente da variante de aspirador mó-vel)	D27/32x3,5 m-AS/CTR
	D36x3,5-AS/KS/B/LHS 225
	D36/32x3,5m-AS/R
Comprimento do cabo de ligação à rede 7,5 m
Nível de pressão acústica segundo EN 60335-2-69/ Insegurança K 71 dB(A)/ 3 dB
Vibração mão/braço segundo EN 60335-2-69 < 2,5 m/s2
Tipo de proteção IP X4
Frequência 2402 Mhz – 2480 Mhz
Potência isotrópica radiada equivalente (PIRE) < 10 dBm
Capacidade do depósito CT 26 26 l
	CT 36 36 l
	CT 48 48 l

Aspiradores profissionais CT 26-48 EI

CT 26-48 EI AC

Dimensões Comp. x Larg. x Alt. CT 26 587 x 372 x 539 mm

CT 36 587 x 372 x 606 mm

CT 48 593 x 405 x 687 mm

Peso CT 26 14,6 kg

CT 36 15,1 kg

CT 48 17,0 kg

5 Utilização conforme as disposições

Aspirador móvel adequado para

• aspirar poeiras até 1 mg/m ^3 correspondentes à classe de poeiras 'L',
• aspirar água,
• para exigências elevadas em aplicações industriais, de acordo com a IEC/EN 60335-2-69.

Em caso de utilização incorrecta, a responsabilidade é do utilizador.

6 Colocação em funcionamento

ADVERTÊNCIA

Tensão ou frequência inadmissível! Perigo de acidente

▶ Respeitar os dados na placa de características.
▶ Observar as especificações nacionais.

6.1 Primeira colocação em funcionamento

• Aplicar o saco de filtragem/remoção [2].
  ▶ Montar o enrolamento do cabo [3].
  ▶ Conectar o tubo flexível de aspiração [4].

6.2 Conectar o aspirador móvel

ADVERTÊNCIA

Perigo de ferimentos devido a arranque des- controlado de ferramentas elétricas

- Antes de ligar, ter em atenção para que a ferramenta elétrica conectada esteja desligada.

ADVERTÊNCIA

Perigo de ferimentos devido a corrente elétrica

• Ligar a ficha de rede a uma tomada de rede com proteção de terra.
• Não colocar a mão na tomada de corrente do aspirador móvel.

Quando o aspirador móvel está ligado à tomada de corrente de rede, a tomada da ferramenta do aspirador móvel conduz corrente permanentemente.

Ligar o aspirador móvel à tomada de corrente

O aspirador móvel está desligado.

▶ Ligar o cabo de alimentação à tomada.
☑ A tomada da ferramenta [1-2] conduz corrente.

Colocar o aspirador móvel no modo Stand-by

• Premir o interruptor de ativação/desativação [1-13].
  ☑ A tomada da ferramenta [1-2] conduz corrente.

i O LED verde [1-10] indica o modo Stand-by.

Arrancar automaticamente o aspirador móvel

O aspirador móvel está no modo Stand-by.

Para arrancar automaticamente o aspirador móvel: Ligar a ferramenta elétrica conectada.

Arrancar manualmente o aspirador móvel

O aspirador móvel está no modo Stand-by.
▶ Acionar a tecla MAN [1-12].

Quando não se está a utilizar a ferra- menta e antes da realização de trabal- hos de manutenção e limpeza, retirar a

ficha de rede do aspirador móvel da tomada de rede.

7 Ligação a ferramentas

ADVERTÊNCIA

Perigo de ferimentos, arranque inesperado do aspirador móvel

• Antes de efetuar qualquer trabalho com o aspirador móvel, verifique que comando à distância e que ferramenta elétrica está ligada ao aspirador móvel.
  ▶ O comando à distância só deve ser fixo no tubo flexível de aspiração.
  ▶ Uma ferramenta elétrica a bateria tem de estar sempre ligada ao aspirador móvel através do tubo flexível de aspiração. Após o trabalho, deve separar-se a ligação ao aspirador móvel.

7.1 Ligar a ferramenta elétrica

ADVERTÊNCIA

Perigo de ferimentos

• Observar a potência máxima instalada na tomada da ferramenta (consultar o capítulo Dados técnicos).
  ▶ Desligar a ferramenta elétrica.

Conectar uma ferramenta elétrica com ligação à rede ao aspirador móvel

- Conectar a ferramenta elétrica à tomada da ferramenta [1-2].

☑ A ferramenta elétrica está ligada ao aspirador móvel através do cabo de alimentação.

Conectar uma ferramenta elétrica com acumulador ao aspirador móvel

▶ No modo Stand-by, acionar a tecla de ligação [1-7].
A indicação de ligação [1-6] pisca lenta- mente. O aspirador móvel está pronto para o estabelecimento de ligação durante 60 se- gundos.
▶ Ligar a ferramenta elétrica com acumulador.
O aspirador móvel começa a trabalhar e a ferramenta elétrica com acumulador permanece conectada até à desativação manual do aspirador móvel ou até se retirar a ficha da tomada. Depois, a ferramenta de acumulador tem de ser novamente acoplada.

Com a conexão de uma nova ferramenta elétrica de bateria, substitui-se a conexão até agora existente.

7.2 Conectar um comando à distância CT-F I

Ligar o comando à distância e o aspirador móvel

De forma a ser possível conectar um comando à distância a um aspirador móvel, é necessário efetuar um reset do comando à distância (consultar Reset do comando à distância).

Um comando à distância até agora não conectado pode ser conectado diretamente.

① Uma ligação estabelecida entre o comando à distância e o aspirador móvel é mantida mesmo após a desativação manual ou depois de se retirar a ficha de rede do aspirador móvel.

- No modo Stand-by, manter premida a tecla de ligação [1-7] no aspirador móvel durante 3 segundos.

A indicação de ligação [1-6] pisca rapidamente.

O aspirador móvel está pronto para o estabelecimento de ligação durante 60 segundos.

- Premir a tecla MAN no comando à distância.

O comando à distância está permanente- mente memorizado no aspirador móvel.

Ligar/desligar

Após ter sido estabelecida a ligação entre o comando à distância e o aspirador móvel, o aspirador móvel pode ser ligado e desligado com o comando à distância.

Para ligar/desligar, premir a tecla MAN no comando à distância.

Reset do comando à distância

Com o reset, cancela-se a ligação de um comando à distância ao aspirador móvel.

- Manter a tecla de ligação e a tecla MAN premidas durante 10 segundos.

☑ Se o reset tiver sido efetuado, a indicação LED acende-se a magenta.

7.3 Festool App\*

Com auxílio da Festool App é possível configurar o aspirador móvel.

- No modo Stand-by, manter premida a tecla de ligação [1-7] no aspirador móvel durante 3 segundos.

A indicação de ligação [1-6] pisca rapidamente.

O aspirador móvel está pronto para o estabelecimento de ligação durante 60 segundos.

▶ Seguir as instruções na Festool App.
* Não disponível para todos os países.

8 Ajustes

8.1 Regular a força de aspiração

- Acionar as teclas de mais ou de menos [1-11] no modo de aspiração.

8.2 Manga de aspiração

A função bypass da manga de aspiração impede a aspiração de lixadoras e bocais para pavimentos sobre superfícies lisas.

Abrir

- Rodar o anel de ajuste para a posição "OPEN".

Fechar

- Rodar o anel de ajuste para a posição "CLOSE".

8.3 Bloquear o travão

Virando a alavanca do travão preta [1-17] impede-se que o aspirador móvel se desloque. Para o efeito, levantar ligeiramente o aspirador móvel na parte dianteira e pressionar a alavanca do travão preta para baixo, até engatar. Para soltar, prima a tecla de desbloqueio [1-16].

8.4 Proteção térmica

Como proteção contra o sobreaquecimento, a proteção térmica desliga o aspirador móvel antes de alcançar a temperatura crítica. O LED inferior indica uma falha.

O LED acende-se a ver- melho Sobreaquecimen- to

▶ Desligar o aspirador móvel, deixar arrefecer.
▶ Voltar a ligar o aspirador móvel após cerca de 5 minutos.

9 Trabalhar

9.1 Manuseamento

Alojamento para tubos: após o trabalho pode conduzir o tubo flexível de aspiração através da abertura [8-2] e guardá-lo no alojamento para tubos.

Apoio para Systainer SYS-Dock: na superfície de apoio é possível fixar um Systainer com as quatro corrediças ou o T-LOC [8-1].

9.2 AUTOCLEAN - Limpar o filtro principal (apenas variantes com AUTOCLEAN)

Apenas em conjunto com saco de re- moção (cumprimento da classe de poeiras 'L'). Não com a aspiração a húmido!

i Com a Festool App* é possível configurar a função AC.

Limpeza manual

▶ No modo de aspiração, prima a tecla AC [1-9].

• No modo de aspiração, com a palma da mão ou a corrediça de fecho CT-VS, tapar a abertura do bocal ou do tubo flexível de aspiração durante 3 segundos.
• Manter a tecla AC [1-9] premida durante 3 segundos.

Não deve limpar o filtro principal demasiadas vezes num curto período de tempo!

* Não disponível para todos os países.

9.3 Particularidades CTL 36 E AC- LHS

Para utilizar o aspirador móvel em conjunto com a PLANEX:

▶ Utilizar um tubo flexível de aspiração resistente aos vincos D 36 mm x 3,5 m-AS.
▶ Utilizar uma luva de aspiração especial para a conexão do PLANEX.
- Aplicar a corrediça de fecho CT-VS entre a abertura de aspiração [1-1] e o tubo flexível de aspiração.
▶ Montar o porta-ferramenta.
▶ Utilizar apenas com o saco de remoção!

Função bypass

Em trabalhos que exijam um ajuste reduzido de força de aspiração (p. ex., em superfícies macias).

- Ativar a função bypass na luva de aspiração especial [1A].

9.4 Aspirar materiais secos

CUIDADO

Pós prejudiciais à saúde Lesão das vias respiratórias

▶ Utilizar sempre o saco de filtragem ou remoção!

Português

Ao aspirar pós que excedam o valor limite, aspirar apenas uma única fonte de pó menta elétrica ou pneumática).

Ao aspirar pós produzidos por ferramentas elétricas em funcionamento tenha em consideração,:

Quando a evacuação de ar é reconduzida para o recinto, deve existir uma taxa de ventilação L suficiente no recinto. Para manter os valores limite exigidos, o fluxo volumétrico reconduzido tem de ser, no máximo, de 50% do fluxo volumétrico de ar fresco (volume V_R x taxa de ventilação L_W ). Além disso, respeite as regula-mentações nacionais.

Tenha o seguinte em atenção: Um elemento de filtragem húmido fica obstruído mais rapidamente quando são aspirados materiais secos. Por este motivo, o filtro principal deve ser seco antes da aspiração de pós ou substituído por um filtro seco.

9.5 Aspirar materiais húmidos/líquidos

Retirar o saco de filtragem ou de remo- ção!

A aspiração é automaticamente interrompida ao atingir a altura máxima do nível de enchimento.

O LED inferior [1-10] pisca a vermelho.

É necessário garantir que, após a aspiração em húmido, a ferramenta (filtro principal, tubo flexível de aspiração, depósito, etc.) está suficientemente seca.

CUIDADO

Pós prejudiciais à saúde

Lesão das vias respiratórias

- Após a aspiração a húmido, remover o filtro para líquidos e substituí-lo pelo filtro principal para materiais secos.

CUIDADO

Espuma e líquidos a escorrer

- Desligar imediatamente a ferramenta e es-vaziar.

9.6 Após o trabalho

• Apenas variantes com AUTOCLEAN: Limpe o filtro principal automatica ou manualmente (consultar o capítulo 9.2)
• Desligar o aspirador móvel e retirar a ficha da tomada.

▶ Enrolar o cabo de ligação à rede.
▶ Esvaziar o depósito para sujidade.
- Guardar o aspirador móvel num local seco, protegido contra uma utilização não autorizada.

Guarde esta ferramenta apenas em espaços interiores.

10 Manutenção e conservação

ADVERTÊNCIA

Perigo de ferimentos, choque elétrico

• Antes de efetuar quaisquer trabalhos de manutenção e conservação, retirar sempre a ficha da tomada de corrente!
• Todos os trabalhos de manutenção e reparação que requeiram a abertura da caixa só podem ser realizados por uma oficina de Serviço Após-Venda autorizada.

O serviço após-venda e reparações só podem ser realizados pelo fabricante ou por oficinas de serviço. Utilizar apenas peças sobresselentes originais da Festool.

Outras informações: www.festool.pt/serviço

- Limpar regularmente os sensores do nível de enchimento [5] e esvaziar o depósito para sujidades.

Observar as seguintes indicações:

• Mandar efetuar, no mínimo, uma vez por ano, uma verificação em termos de tecnologia de separação de poeiras (p. ex., em relação a danificação do filtro, estanqueidade da ferramenta e funcionamento dos dispositivos de controlo) pelo fabricante ou por uma pessoa formada.
• O que não é possível limpar deve ser removido. Para o efeito, utilizar sacos impermeáveis. Observar as condições de remoção em vigor!
• Para uma manutenção pelo utilizador, o aparelho tem de ser desmontado, limpo e a sua manutenção efetuada, desde que realizável, sem que daí resulte perigo para o pessoal da manutenção ou outras pessoas. As medidas de precaução adequadas incluem a descontaminação antes da desmontagem, a tomada de medidas para uma ventilação forçada com filtragem no local onde a ferramenta é desmontada, a limpeza da área de manutenção e o equipamento de proteção pessoal adequado.

10.1 Saco de filtragem/ saco de remoção/ filtro principal

▶ Retirar o saco de filtragem [6].
▶ Aplicar o saco de filtragem [7].
▶ Retirar o saco de remoção [8].
▶ Aplicar o saco de remoção [9].
▶ Substituir o filtro principal [10].

Remover o filtro principal usado de acordo com as regulamentações legais.

Consulte os números de encomenda dos acessórios, filtros e material de desgaste no catálogo Festool ou na Internet, em "www.festool.com".

11 Acessórios

Os números de encomenda para acessórios e filtros encontram-se no seu catálogo Festool ou na Internet em "www.festool.com".

11.1 Módulos

Para ampliar o aspirador móvel, no programa de acessórios estão disponíveis os seguintes módulos que podem ser conectados à tomada da ferramenta [1-2]:

• SD I-CT26-48 (módulo da tomada)
• DL I-CT26-48 (módulo de ar comprimido)
  Pode obter mais informações sobre os módulos na Internet em "www.festool.com".

12 Meio ambiente

Não deite a ferramenta no lixo doméstico! Encaminhar as ferramentas, acessórios e embalagens para reaproveitamento ecológico. Respeitar as normas nacionais em vigor.

De acordo com a Diretiva Europeia relativa a resíduos elétricos e eletrónicos e a sua transposição para o direito nacional, os equipamentos elétricos usados têm de ser recolhidos separadamente e reciclados de forma ecológica.

Encontra informações sobre centros de recolha em www.festool.com/environment.

Informações sobre substâncias críticas:

www.festool.pt/reach

13 Indicações gerais

13.1 Bluetooth®

A marca nominativa Bluetooth® e os logótipos são marcas registadas da Bluetooth SIG, Inc. e são utilizados sob licença pela TTS Tooltechnic Systems AG & Co. KG e, por conseguinte, pela Festool.

13.2 Informações sobre a licença

As informações sobre a licença de quaisquer licenças Open Source utilizadas no produto, encontram-se na Festool App* em Informações > Licenças de código aberto das ferramentas.

* Não disponível para todos os países.

13.3 Informações sobre a proteção de dados

A ferramenta elétrica possui um chip para a memorização automática de dados da ferramenta e de funcionamento. Os dados guardados não contêm qualquer associação direta a pessoas.

Os dados podem ser lidos sem que haja contacto, através de ferramentas especiais, e são utilizados pela Festool, apenas para o diagnóstico de erros, a resolução de situações de reparação e garantia, bem como para a melhoria da qualidade ou o aperfeiçoamento da ferramenta elétrica. Sem consentimento expresso do cliente, não há nenhuma utilização adicional dos dados.

Obsah
