Produkttyp	Geringsskärningsskena
Märke	Festool
Modell	FSK 670
Skärlängd (för materialtjocklek 50 mm)	670 mm
Geringsområde	-60° till +60°
Vikt	1,64 kg
Material	Aluminium
Kompatibilitet	Festool cirkelsågar
Huvudfunktioner	Raka snitt, sneda snitt, automatisk återgång av sågen
Fästsystem	Snabblåsning, tving
Splitterskydd	Inbyggd, ska skäras före första användning
Pendlande skyddskåpa	Ja, öppnas och stängs automatiskt
Justerbar stopp	Ja, med vinkelgradering
Justering av styrningsspelet	Via två justeringsknappar
Avsedd användning	Sågning av trä och skivor
Underhåll och rengöring	Rengör regelbundet med tryckluft eller borste
Reservdelar	Endast Festool originaldelar
Reparerbarhet	Efterservice av tillverkare eller auktoriserade verkstäder
Säkerhet	Skyddskåpa, varningar, grepp med två händer

Vanliga frågor - FSK 670 FESTOOL

Hur fäster man sågen på geringsskärningsskenan FSK 670?

Skjut sågen i skärriktning på skenan. Sågen går i ingrepp i den glidande delen och snabblåsningsenheten låses bakom sågbordet. För att lossa, skjut sågen lite framåt, vrid snabblåsningen framåt och ta bort sågen bakifrån.

Vilken är maximal skärlängd för FSK 670?

Den maximala skärlängden är 670 mm för en materialtjocklek på 50 mm.

Hur ställer man in geringsvinkeln?

Lossa vredet på den justerbara stoppen, ställ in vinkeln med hjälp av graderingen, dra sedan åt vredet. Justeringsområdet är från -60° till +60°.

Kan jag använda skenan FSK 670 med andra märken av sågar?

Skenan FSK 670 är specifikt utformad för Festool cirkelsågar. Användning med andra märken rekommenderas inte och kan äventyra säkerheten.

Hur underhåller man den pendlande skyddskåpan?

Se till att den alltid kan stängas fritt och utan hinder. Rengör regelbundet området runt skyddskåpan med tryckluft eller borste för att ta bort damm och spån.

Vilka risker finns med användning av skärskenan?

Risk för kontakt med sågklingan, risk för bakslag om klingan fastnar, risk för skräp som flyger. Följ alltid säkerhetsanvisningarna, håll sågen med två händer och fäst skenan med en tving.

Hur utför man första användningen?

Före första användningen, skåra splitterskyddet genom att placera sågen i bakre änden av skenan, ställ in maximalt skärdjup, starta sågen och såga långsamt splitterskyddet över hela längden.

Var kan jag köpa reservdelar till FSK 670?

Använd endast Festool originalreservdelar. Du kan beställa dem online på webbplatsen www.festool.fr/services eller via en auktoriserad återförsäljare.

Vad är vikten på skenan FSK 670?

Vikten på geringsskärningsskenan FSK 670 är 1,64 kg.

Hur förvarar man sågen korrekt efter användning?

Efter sågning, stoppa sågen, placera den i förvaringsläge (den pendlande skyddskåpan stängs automatiskt), ta bort tvingen, och lyft sedan upp skenan. Placera aldrig sågen med klingan åtkomlig.

BRUKSANVISNING FSK 670 FESTOOL

Fareområde! Hold hendene på avstand!

Kuttfare när sagbladet er frittstående

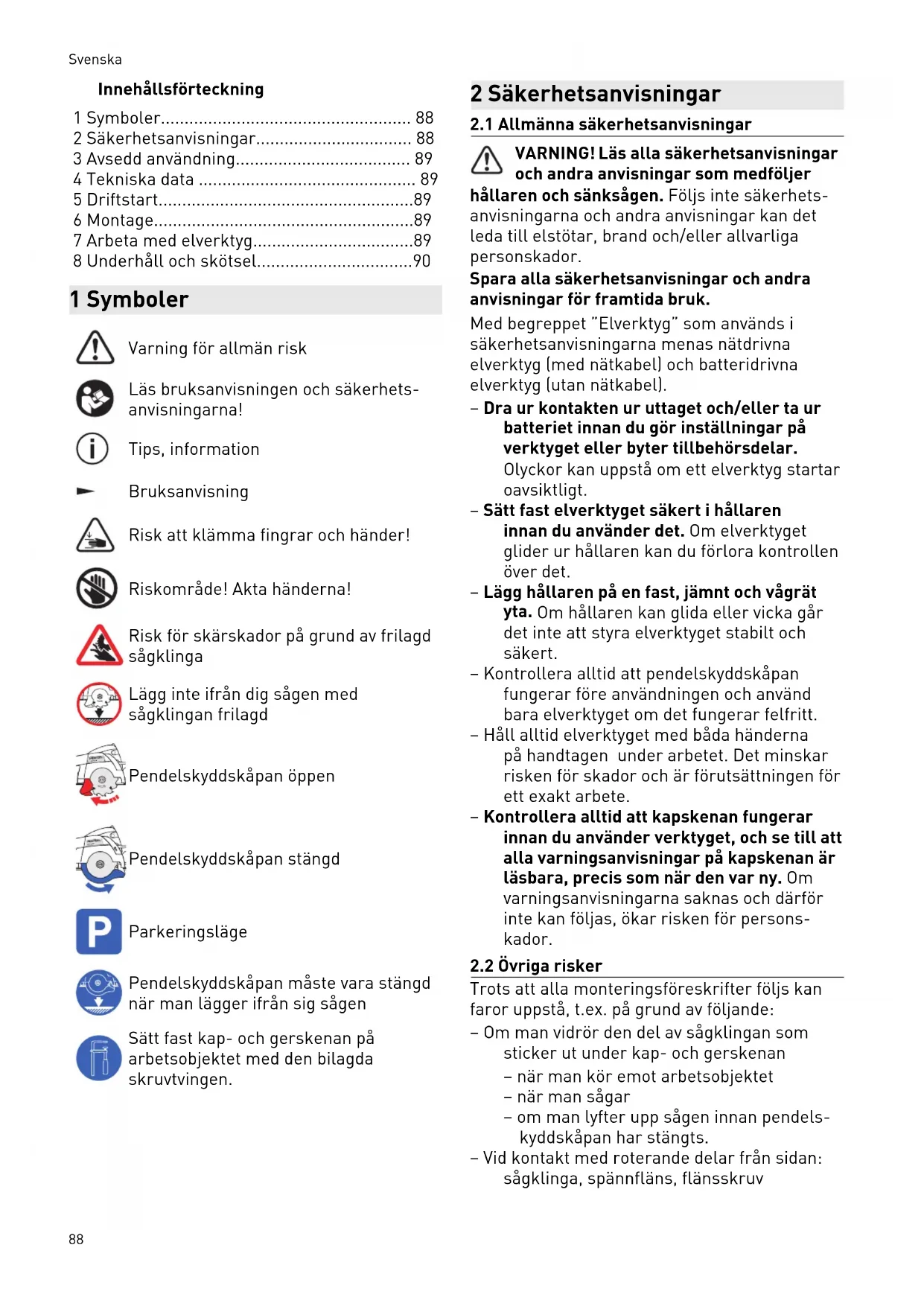

Innehållsförteckning

1 Symboler.... 88
2 Säkerhetsanvisningar.... 88
3 Avsedd användning....89
4 Tekniska data 89
5 Driftstart....89
6 Montage....89
7 Arbeta med elverktyg....89
8 Underhåll och skötsel....90

1 Symboler

Varning för allmän risk

Läs bruksanvisningen och säkerhetsanvisningarna!

Tips, information

Bruksanvisning

Risk att klämma fingrar och händer!

Riskområde! Akta händerna!

Risk för skärskador på grund av frilagd sågklinga

Lägg inte ifrån dig sågen med sågklingan frilagd

Pendelskyddskåpan öppen

Pendelskyddskåpan stängd

Parkeringsläge

Pendelskyddskåpan måste vara stängd när man lägger ifrån sig sågen

Sätt fast kap- och gerskenan på arbetsobjektet med den bilagda skruvtvingen.

2.1 Allmänna säkerhetsanvisningar

WARNING! Läs alla säkerhetsanvisningar och andra anvisningar som medföljer

hållaren och sänksågen. Följs inte säkerhets-anvisningarna och andra anvisningar kan det leda till elstötar, brand och/eller allvarliga personskador.

Spara alla säkerhetsanvisningar och andra anvisningar för framtida bruk.

Med begreppet "Elverktyg" som används i säkerhetsanvisningarna menas nätdrivna elverktyg (med nätkabel) och batteridrivna elverktyg (utan nätkabel).

- Dra ur kontakten ur uttaget och/eller ta ur batteriet innan du gör inställningar på verktyget eller byter tillbehörsdelar. Olyckor kan uppstå om ett elverktyg startar oavsiktligt.

- Sätt fast elverktyget säkert i hållaren innan du använder det. Om elverktyget glider ur hållaren kan du förlora kontrollen över det.

- Lägg hållaren på en fast, jämnt och vågrät yta. Om hållaren kan glida eller vicka går det inte att styra elverktyget stabilt och säkert.

- Kontrollera alltid att pendelskyddskåpan fungerar före användningen och använd bara elverktyget om det fungerar felfritt.

- Håll alltid elverktyget med båda händerna på handtagen under arbetet. Det minskar risken för skador och är förutsättningen för ett exakt arbete.

- Kontrollera alltid att kapskenan fungerar innan du använder verktyget, och se till att alla varningsanvisningar på kapskenan är läsbara, precis som när den var ny. Om varningsanvisningarna saknas och därför inte kan följas, ökar risken för personskador.

2.2 Övriga risker

Trots att alla monteringsföreskrifter följs kan faror uppstå, t.ex. på grund av följande:

- Om man vidrör den del av sågklingan som sticker ut under kap- och gerskenan - när man kör emot arbetsobjektet - när man sågar - om man lyfter upp sågen innan pendelskyddskåpan har stängts.

- Vid kontakt med roterande delar från sidan: sågklinga, spännfläns, flänsskruv

• Om maskinen rekylerar när den kilats fast i arbetsobjektet
• Kontakt med spänningsförande delar när höljet är öppet och nätkontakten inte är utdragen
• Kringslungade delar av arbetsobjektet
• Kringslungade verktygsdelar om verktygen skadats
• Höga ljud
• Dammbildning

3 Avsedd användning

Kap- och gerskenan är avsedd för sågning av trä och skivmaterial.

Den ger snygga och exakta snitt och passar extra bra för upprepade, exakta vinkelsnitt. Sågen går automatiskt tillbaka till utgångsläget efter sågningen.

Detta elverktyg får uteslutande användas av fackmän eller därtill undervisade personer.

Vid felaktig användning ligger ansvaret på användaren.

4 Tekniska data

Kap- och gerskena	FSK 250 FSK 420 FSK 670
Såglängd (vid materi-altjocklek på 50 mm)	250 mm 420 mm 670 mm
Vinkelsnitt	-45° - +60°	-60° - +60°	-60° - +60°
Vikt 0,97 kg 1,25 kg 1,64 kg

5 Driftstart

Såga in splitterskyddet [1-1] före första användningstillfället:

• Placera sågen med hela styrplattan längst bak på kapskenan,
• Sväng sågen till 0°-läget och ställ in maximalt sågdjup.
  ▶ Koppla till sågen.
• Såga splitterskyddet långsamt utmed hela längden, utan att sätta ner sågen.

Splitterskyddets kant motsvarar nu exakt snittkanten.

6 Montage

6.1 Ansluta sågen till kap- och gerskenan

- Skjut på sågen på skenan i sågriktningen. Sågen hakar fast i glidstycket [1-3].

Snabblåset [1-2] läses bakom sågbordet. Sågen sitter nu fast på kap- och gerskenan.

6.2 Lossa sågen från kap- och gerskenan

▶ Skjut fram sågen lite i sågriktningen.
▶ Vrid snabblåset [1-2] framåt.
▶ Ta av sågen bakåt mot sågriktningen.

7 Arbeta med elverktyg

Innan man använder sågen ska man alltid kontrollera kap- och gerskenans

återgångsfunktion och vid behov reparera.

Använd aldrig skenan om den automatiska återgången inte fungerar.

7.1 Inställningar

• Öppna vredet på det inställbara anslaget [2-1].
  ▶ Ställ in vinkeln på skalan [2-3] .
  ▶ Dra åt vredet på det inställbara anslaget [2-1].
  ▶ Ställ in sågdjupet och skärvinkeln på sågen.
  ▶ Ställ in sågbordets styrningsspel på kap- och gerskenan med de båda backarna [2-2].

Sågen måste glida lätt på skenan.

7.2 Såga

WARNING

Risk för personskador

Frilagd roterande sågklinga

▶ Låt inte händerna komma i kontakt med sågområdet och klingan.
- Stick aldrig in händerna under arbetsobjektet.
- Håll inte fast arbetsobjektet med handen eller över benet.
Före sågningen måste kap- och gerskenan fästas på arbetsstycket med en skruvtving [3-1] eller liknande spännverktyg. Det förhindrar att sågklingan friläggs om sågen lyfts från arbetsobjektet av misstag.

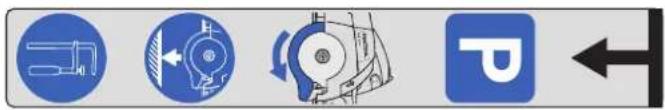

Om sågen eller pendelskyddskåpan inte går tillbaka till utgångsläget (parkeringsläge), avbryt sågningen och ta av batteriet eller dra ut nätkontakten ur eluttaget. Kontrollera funktionen, ta bort eventuella träflisor som fastnat. Sågens parkerings- och arbetsläge på kap- och gerskenan är markerade så här:

Parkeringsläge

Pendelskyddskåpan stängd

Pendelskyddskåpan öppen

• Lägg an det inställbara anslaget [2-1] och det fasta anslaget mot arbetsobjektet och lägg dem på kap- och gerskenan.
• Fäst kap- och gerskenan på arbetsobjektet med en skruvtving [3-1] eller liknande spännverktyg.
  ▶ Starta sågen.
  ▶ Skjut sågen i sågriktningen.

Pendelskyddskåpan öppnas.

▶ Såga snittet.
▶ Stäng av sågen efter sågningen.
▶ Dra tillbaka sågen till parkeringsläget.

Pendelskyddskåpan stängs.

▶ Ta bort skruvtvingen.
- Lyft av kap- och gerskenan från arbetsobjektet.

Lägga ner sågen

WARNING

Risk för personskador när man lägger ner sågen med frilagd sågklinga

• Lägg aldrig ner sågen med sågklingan frilagd.
• Placera sågen i parkeringsläget innan den läggs ner.

8 Underhåll och skötsel

Service och reparation får endast utföras av tillverkaren eller serviceverkstäder. Hitta närmaste adress på: www.festool.se/service

Använd bara Festools originalreservdelar! Art.nr på: www.festool.se/service

Det är viktigt för säkerheten att maskinen rengörs regelbundet – framför

allt justeranordningarna och styrningarna.

Observera följande:

▶ Pendelskyddskåpan måste alltid kunna röra sig fritt och stängas automatiskt. Håll alltid området runt pendelskyddskåpan rent.

Avlägsna damm och spån genom att blåsa ur med tryckluft eller rengöra med en pensel.
