FSK 670 - Elektriskā instrumenta piederums FESTOOL - Bezmaksas lietošanas instrukcija

Produkta veids	Slīpzāģa sliede
Zīmols	Festool
Modelis	FSK 670
Griešanas garums (materiāla biezumam 50 mm)	670 mm
Slīpo griezumu diapazons	-60° līdz +60°
Svars	1,64 kg
Materiāls	Alumīnijs
Saderība	Festool ripzāģi
Galvenās funkcijas	Taisni griezumi, slīpi griezumi, automātiska zāģa atgriešana
Stiprinājuma sistēma	Ātra aizdare, skava
Šķeldu aizsargs	Iebūvēts, pirms pirmās lietošanas iegriežams
Šūpojošs aizsargvāks	Jā, atveras un aizveras automātiski
Regulējams atduris	Jā, ar leņķa gradāciju
Vadības spraugas regulēšana	Ar diviem regulēšanas taustiņiem
Atbilstoša lietošana	Koksnes un paneļu zāģēšana
Apkope un tīrīšana	Regulāri tīrīt ar saspiestu gaisu vai otu
Rezerves daļas	Tikai Festool oriģinālās daļas
Remontējamība	Pēcapkalpošana ražotājs vai pilnvaroti darbnīcas
Drošība	Aizsargvāks, brīdinājumi, turēšana ar abām rokām

Bieži uzdotie jautājumi - FSK 670 FESTOOL

Kā piestiprināt zāģi pie FSK 670 slīpzāģa sliedes?

Stumiet zāģi griešanas virzienā uz sliedes. Zāģis ieslīd bīdāmajā daļā un ātrā aizdare nofiksējas aiz zāģēšanas galda. Lai atvienotu, nedaudz stumiet zāģi uz priekšu, pagrieziet ātro aizdari uz priekšu un izņemiet zāģi no aizmugures.

Kāds ir maksimālais FSK 670 griešanas garums?

Maksimālais griešanas garums ir 670 mm materiāla biezumam 50 mm.

Kā regulēt slīpā griezuma leņķi?

Atskrūvējiet rotējošo pogu uz regulējamā atdura, noregulējiet leņķi pēc gradācijas, tad pievelciet pogu. Regulēšanas diapazons ir no -60° līdz +60°.

Vai es varu izmantot FSK 670 sliedi ar citu zīmolu zāģiem?

FSK 670 sliede ir īpaši izstrādāta Festool ripzāģiem. Lietošana ar citiem zīmoliem nav ieteicama un var apdraudēt drošību.

Kā apkopt šūpojošo aizsargvāku?

Pārliecinieties, ka tas vienmēr var aizvērties brīvi un netraucēti. Regulāri tīriet vietu ap aizsargvāku ar saspiestu gaisu vai otu, lai noņemtu putekļus un skaidas.

Kādi ir riski, lietojot griešanas sliedi?

Riski: saskare ar zāģa asmeni, atsitiens, ja asmens iesprūst, šķembu izsviešana. Vienmēr ievērojiet drošības norādījumus, turiet zāģi ar abām rokām un nostipriniet sliedi ar skavu.

Kā veikt pirmo lietošanu?

Pirms pirmās lietošanas iegrieziet šķeldu aizsargu, novietojot zāģi sliedes aizmugurē, iestatiet maksimālo griešanas dziļumu, iedarbiniet zāģi un lēnām zāģējiet šķeldu aizsargu visā garumā.

Kur var iegādāties rezerves daļas FSK 670?

Izmantojiet tikai oriģinālās Festool rezerves daļas. Tās var pasūtīt tiešsaistē vietnē www.festool.fr/services vai pie pilnvarota izplatītāja.

Kāds ir FSK 670 sliedes svars?

FSK 670 slīpzāģa sliedes svars ir 1,64 kg.

Kā pareizi novietot zāģi pēc lietošanas?

Pēc griešanas izslēdziet zāģi, novietojiet to glabāšanas pozīcijā (šūpojošais aizsargvāks aizveras automātiski), noņemiet skavu, tad paceliet sliedi. Nekad nolieciet zāģi ar pieejamu asmeni.

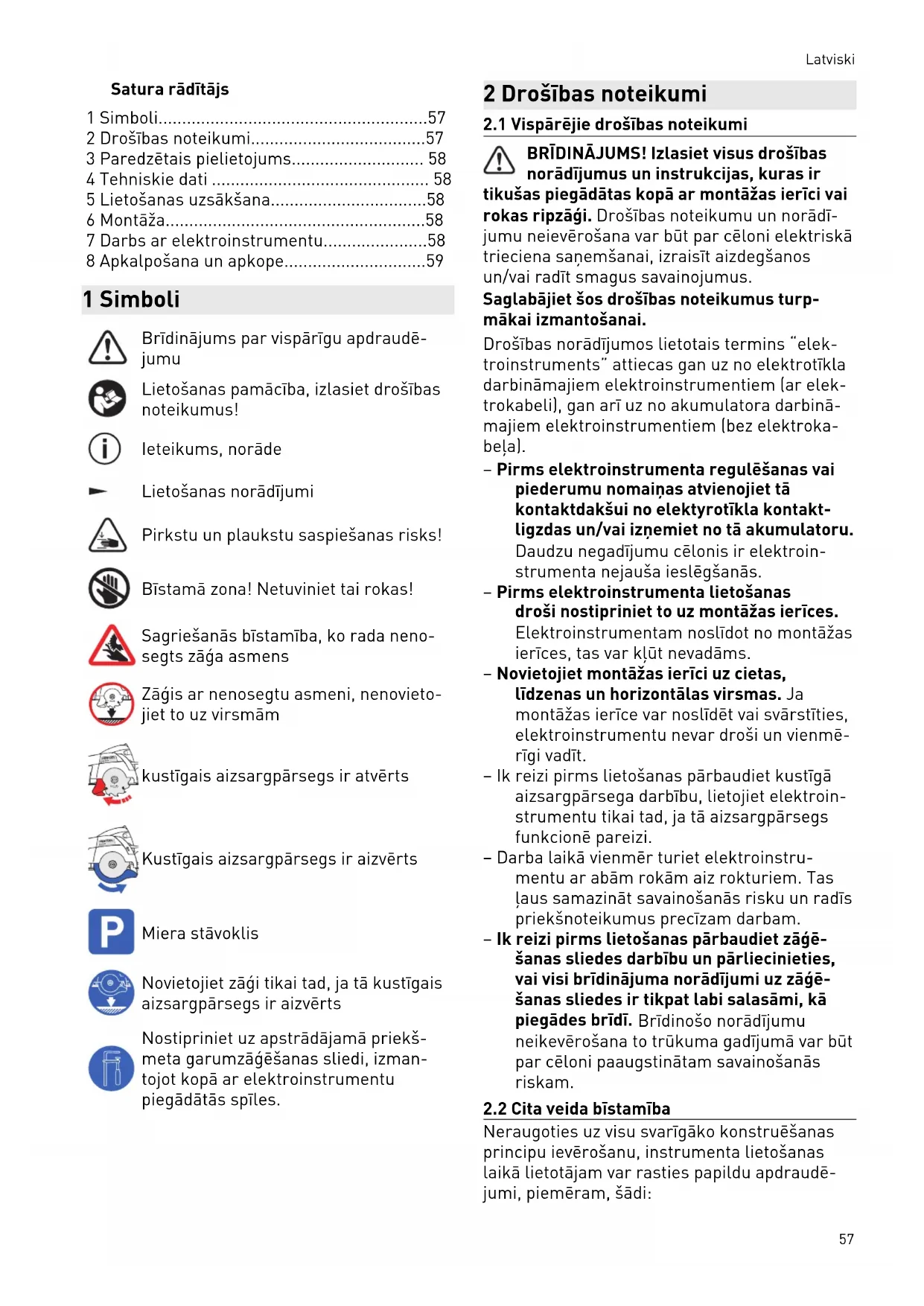

LIETOŠANAS INSTRUKCIJA FSK 670 FESTOOL

1 Simboli....57
2 Drošības noteikumi....57
3 Paredzētais pielietojums.... 58
4 Tehniskie dati 58
5 Lietošanas uzsākšana....58
6 Montāža....58
7 Darbs ar elektroinstrumentu....58
8 Apkalpošana un apkope....59

1 Simboli

Brīdinājums par vispārīgu apdraudē-jumu

Lietošanas pamācība, izlasiet drošības noteikumus!

leteikums, norāde

Lietošanas norādījumi

Pirkstu un plaukstu saspiešanas risks!

Bīstamā zona! Netuviniet tai rokas!

Sagriešanās bīstamība, ko rada neno-segts zāga asmens

Zāgis ar nenosegtu asmeni, nenovietojiet to uz virsmām

kustīgais aizsargpārsegs ir atvērts

Kustīgais aizsargpārsegs ir aizvērts

Miera stāvoklis

Novietojiet zāgi tikai tad, ja tā kustīgais aizsargpārsegs ir aizvērts

Nostipriniet uz apstrādājamā priekšmeta garumzāgēšanas sliedi, izman-tojot kopā ar elektroinstrumentu piegādātās spīles.

2 Drošības noteikumi

2.1 Vispārējie drošības noteikumi

BRĪDINĀJUMS! Izlasiet visus drošības norādījumus un instrukcijas, kuras ir tikušas piegādātas kopā ar montāžas ierīci vai rokas ripzāgi. Drošības noteikumu un norādījumu neievērošana var būt par cēloni elektriskā trieciena saņemšanai, izraisīt aizdegšanos un/vai radīt smagus savainojumus.

Saglabājiet šos drošības noteikumus turp-mākai izmantošanai.

Drošības norādījumos lietotais termins “elektroinstruments” attiecas gan uz no elektrotikla darbināmajiem elektroinstrumentiem (ar elektrokabeli), gan arī uz no akumulatora darbināmajiem elektroinstrumentiem (bez elektrokabela).

- Pirms elektroinstrumenta regulēšanas vai piederumu nomaiņas atvienojiet tā kontaktdakšui no elektyrotīkla kontakt-ligzdas un/vai izņemiet no tā akumulatoru. Daudzu negadījumu cēlonis ir elektroin-strumenta nejauša ieslēgšanās.

- Pirms elektroinstrumenta lietošanas droši nostipriniet to uz montāžas ierīces. Elektroinstrumentam noslīdot no montāžas ierīces, tas var klūt nevadāms.

- Novietojiet montāžas ierīci uz cietas, līdzenas un horizontālas virsmas. Ja montāžas ierīce var noslīdēt vai svārstīties, elektroinstrumentu nevar droši un vienmērīgi vadīt.

- Ik reizi pirms lietošanas pārbaudiet kustīgā aizsargpārsega darbību, lietojiet elektroinstrumentu tikai tad, ja tā aizsargpārsegs funkcionē pareizi.

- Darba laikā vienmēr turiet elektroinstrumentu ar abām rokām aiz rokturiem. Tas Įaus samazināt savainošanās risku un radīs priekšnoteikumus precīzam darbam.

- Ik reizi pirms lietošanas pārbaudiet zāgēšanas sliedes darbību un pārliecinieties, vai visi brīdinājuma norādījumi uz zāgēšanas sliedes ir tikpat labi salasāmi, kā piegādes brīdī. Brīdinošo norādījumu neikevērošana to trūkuma gadījumā var būt par cēloni paaugstinātam savainošanās riskam.

2.2 Cita veida bīstamība

Neraugoties uz visu svarīgāko konstruēšanas principu ievērošanu, instrumenta lietošanas laikā lietotājam var rasties papildu apdraudē-jumi, piemēram, šādi:

Latviski

- pieskaroties zāga asmens memosegtajām daļām, kas izvirzās zem garumzāgēšanas sliedes,

- tuvinot zāga asmeni apstrādājamajam priekšmetam,

- veicot zāgēšanu,

- paceļot zāģi, pirms ir aizvēries kustīgais aizsargpārsegs,

- pieskaršanās elektroinstrumenta rotējo- šajām dalām no tā sāniem: pieskaršanās zāga asmenim, piespiedējpaplāksnei vai stiprinošajai skrūvei,

- atsitiena gadījumā, ko izraisa elektroinstrumenta asmens iestrēgšana apstrādāja-majā priekšmetā,

- pieskaršanās elektroinstrumenta sprie- gumnesošajām daļām, ja ir atvērts tā korpuss, bet tā kontaktdakša nav atvienota no elektrotīkla kontaktligzdas,

- saskaršanās ar prom lidojošajām apstrādā-jamā priekšmeta dalām,

- saskaršanās ar prom lidojošajām bojāta darbinstrumenta dalām,

- instrumenta radītā trokšņa iedarbība,

- veidojošos puteklu iedarbība.

3 Paredzētais pielietojums

Garumzāgēšanas sliede ir paredzēta koka un plākšņu materiālu zāgēšanai.

Tā ħauj veidot precīzus un līdzenus zāgējumus, un jo īpaši tā ħauj vienkārši un ar augstu atkārtojamību veidot leŋka zāgējumus. Pēc zāgēšanas beigām zāgis automātiski atgriežas sākuma stāvoklī.

Šo elektroinstrumentu drīkst lietot vienīgi speciālisti vai apmācītas personas.

Ja izstrādājums netiek lietots paredzētajā veidā, par sekām atbild lietotājs.

4 Tehniskie dati

Garumzāgē-šanas sliede	FSK 250	FSK 420	FSK 670
Zāgējuma garums (50 mm biezā materiālā)	250 mm	420 mm	670 mm
Leņkzāgē-šana	-45° - +60°	-60° - +60°	-60° - +60°
Svars 0,97 kg	1,25 kg	1,64 kg

5 Lietošanas uzsākšana

Pirms pirmās lietošanas reizes iezāgējiet pretplaisāšanas aizsargu [1-1]:

• uzstādiet zāgi kopā ar visu vadplāksni garumzāgēšanas sliedes aizmugurjā galā,
  ▶ pagrieziet zāgi 0° stāvoklī un iestatiet maksimālo zāgēšanas dzilumu,
  ▶ leslēdziet zāgi.
  ▶ Vienā paņēmienā lēni iezāgējiet pretplaisāšanas aizsargu visā tā garumā.

Līdz ar to pretplaisāšanas aizsarga mala precīzī atbilst zāgējuma malai.

6 Montāža

6.1 Zāga savienošana ar zāgēšanas sliedi

▶ Uzbīdiet zāgi uz zāgēšanas sliedes, pārvietojot to zāgēšanas virzienā.

Līdz ar to zāgis ievirzās slīdnī [1-3].

Zāgēšanas galda aizmugurē fiksējas ātrdarbīgais aizslēgs [1-2].

Līdz ar to zāgís ir cieši savienots ar zāgēšanas sliedi.

6.2 Zāga noņemšana no zāgēšanas sliedes

▶ Nedaudz pabīdiet zāgi uz priekšu zāgēšanas virzienā.
▶ Pagrieziet ātri atvienojamo aizslēgu [1-2] uz priekšu.
▶ Novelciet zāgi no zāgēšanas sliedes, pārvietojot to uz aizmuguri, pretēji zāgēšanas virzienam.

7 Darbs ar elektroinstrumentu

Ik reizi pirms instrumenta lietošanas pārbaudiet zāgēšanas sliedes atvilk-

šanas funkciju un, vajadzības gadījumā nodrošiniet nepieciešamo remontu. Nekādā gadījumā nelietojiet instrumentu, ja nedarbojas zāgēšanas sliedes automātiskās atvilkšanas funkcija.

7.1 lestatijumi

▶ Atskrūvējiet regulējamās atdures [2-1] rokturi.
▶ lestatiet lenki atbilstoši nolasijumiem uz skalas [2-3].
▶ Pieskrūvējiet regulējamās atdures [2-1] rokturi.
▶ ieregulējiet zāgēšanas dzilumu un zāgēšanas lenki.
▶ lestatiet abas zāgēšanas sliedes regulēšanas spīles [2-2], noregulējiet zāgēšanas galda vadotnes spēli.

Zāgim jāpārvietojas nedaudz virs sliedes.

7.2 Zāgēšana

BRĪDINĀJUMS

Savainošanās bīstamība

Nenosegts, rotējošs zāga asmens

▶ Netuviniet rokas zāgēšanas vietai un zāga asmenim.
▶ Nenovietojiet rokas zem apstrādājamā priekšmeta.
▶ Neturiet apstrādājamo priekšmetu ar roku, nebalstiet to ar kāju.
▶ Pirms sāk zāgēt, ar skrūvspīlēm [3-1] vai līdzīgu nospriegošanas instrumentu pie apstrādājamā priekšmeta ir jānostiprina šķērsgriezuma lineāls. Tādējādi var novērst, ka zāgi nejauši noceļ no apstrādājamā priekšmeta un atsedz zāga asmeni.

Ja zāgis vai kustīgais aizsargpārsegs neat-griežas sākotnējā (miera) stāvoklī, pārtrauciet zāgēšanu un izņemiet no instrumenta akumulatora bloku vai izvelciet instrumenta kontakt-dakšu no elektrotīkla kontaktligzdas. Pārbau-diet aizsargpārsega funkcionēšanu, vajadzības gadījumā izvelciet iestrēgušās šķembas.

Zāga miera un darba stāvoklis ir apzīmēts uz garumzāgēšanas sliedes šādā veidā.

Miera stāvoklis

Kustīgais aizsargpārsegs ir aizvērts

Kustīgais aizsargpārsegs ir atvērts

• Atspiediet apstrādājamo priekšmetu pret kustīgo atduri [2-1] un nekustīgo atduri un uzlieciet zāgēšanas sliedi.
  ▶ Nostipriniet zāgēšanas sliedi uz apstrādā-jamā priekšmeta ar skrūvspīlēm [3-1] vai citu līdzīgu stiprināšanas ierīci.
  ▶ leslēdziet zāgi.
  ▶ Pārvietojiet zāga asmeni zāgēšanas virzienā.

Pie tam atveras kustīgais aizsargpārsegs.

▶ Atzāgējiet vajadzīgā garuma posmu.
▶ Pēc zāgēšanas beigām izslēdziet zāgi.
▶ Atvelciet zāgi atpakal miera stāvoklī.

Pie tam aizveras kustīgais aizsargpārsegs.

▶ Nonemiet skrūvspīles.
▶ Noņemiet zāgēšanas sliedi no apstrādājamā priekšmeta.

Zāga novietošana

BRĪDINĀJUMS

Savainošanās bīstamība, novietojot zāgi ar nenosegtu zāga asmeni

▶ Nekad nenovietojiet zāgi ar nenosegtu asmeni
- Pirms zāga novietošanas pārvietojiet to miera stāvoklī.

8 Apkalpošana un apkope

Klientu apkalpošana un remonts

tiek veikts vienīgi ražotāja uzņē-mumā vai servisa darbnīcās. Tuvākā servisa uzņēmuma adresi var atrast interneta vietnē: www.festool.lv/

apkalposana

Izmantojiet tikai oriğinālās Festool rezerves daļas! Šo daļu pasūtījuma numurus var atrast interneta vietnē: www.festool.lv/apkalposana

Svarīgs drošības faktors ir instrumenta regulāra tīrīšana, un jo īpaši, pārvieto-

šanas ierīču un vadotņu tīrīšana.

Nemiet vērā šādus norādījumus.

- Aizsargpārsegam brīvi jāpārvietojas un jāspēj patstāvīgi aizvērties. Uzturiet tīras virsmas kustīgā aizsargpārsega tuvumā. Puteklus un skaidas izpūtiet ar saspiestu gaisu vai iztīriet ar suku.
