Produkttype	Gjæringsskinne
Merke	Festool
Modell	FSK 670
Kappelengde (for materialtykkelse 50 mm)	670 mm
Skråsnittområde	-60° til +60°
Vekt	1,64 kg
Materiale	Aluminium
Kompatibilitet	Festool sirkelsager
Hovedfunksjoner	Rettsnitt, skråsnitt, automatisk sagsretur
Festeanordning	Hurtiglås, tvangsklemme
Flisbeskyttelse	Integrert, må innsages før første bruk
Pendelbeskyttelsesdeksel	Ja, åpnes og lukkes automatisk
Justerbar anslag	Ja, med vinkelgrad
Justering av føringsspill	Via to justeringsknapper
Forskriftsmessig bruk	Saging av tre og plater
Vedlikehold og rengjøring	Rengjør regelmessig med trykkluft eller pensel
Reservedeler	Kun originale Festool-deler
Reparerbarhet	Ettermarkedsservice av produsenten eller autoriserte verksteder
Sikkerhet	Beskyttelsesdeksel, advarsler, tohåndsbetjening

Ofte stilte spørsmål - FSK 670 FESTOOL

Hvordan feste sagen på gjæringsskinnen FSK 670?

Skyv sagen i skjæreretningen på skinnen. Sagen går inn i den glidende delen og hurtiglåsen låser seg bak sagbordet. For å løsne, skyv sagen litt fremover, drei hurtiglåsen fremover og trekk sagen ut bakfra.

Hva er maksimal kappelengde for FSK 670?

Maksimal kappelengde er 670 mm for en materialtykkelse på 50 mm.

Hvordan justere skråsnittvinkelen?

Løsne den roterbare knappen på det justerbare anslaget, still inn vinkelen ved hjelp av gradskiven, og stram knappen igjen. Justeringsområdet er fra -60° til +60°.

Kan jeg bruke skinnen FSK 670 med andre sagmerker?

Skinnen FSK 670 er spesielt designet for Festool sirkelsager. Bruk med andre merker anbefales ikke og kan kompromittere sikkerheten.

Hvordan vedlikeholde pendelbeskyttelsesdekselet?

Sørg for at det alltid kan lukkes fritt og uhindret. Rengjør jevnlig området rundt dekselet med trykkluft eller pensel for å fjerne støv og spon.

Hva er risikoene ved bruk av skjæreskinnen?

Risiko for kontakt med sagbladet, tilbakeslag hvis bladet setter seg fast, utkast av rusk. Følg alltid sikkerhetsinstruksjonene, hold sagen med to hender og fest skinnen med en tvangsklemme.

Hvordan utføre første gangs bruk?

Før første bruk, skjær inn flisbeskyttelsen ved å plassere sagen bakerst på skinnen, still inn maksimal skjæredybde, start sagen og sag sakte gjennom flisbeskyttelsen langs hele lengden.

Hvor kan jeg kjøpe reservedeler til FSK 670?

Bruk kun originale Festool reservedeler. Du kan bestille dem online på www.festool.fr/services eller via en autorisert forhandler.

Hva er vekten på skinnen FSK 670?

Vekten på gjæringsskinnen FSK 670 er 1,64 kg.

Hvordan oppbevare sagen riktig etter bruk?

Etter kuttet, stopp sagen, sett den tilbake i oppbevaringsposisjon (pendelbeskyttelsesdekselet lukkes automatisk), fjern tvangsklemmen, og løft deretter skinnen. Legg aldri sagen med bladet tilgjengelig.

BRUKSANVISNING FSK 670 FESTOOL

▶ Skub saven let fremad i saveretning.
▶ Drej snaplåsen [1-2] fremad.
- Træk saven bagud mod saveretningen.

Pendulbeskyttelseskappen lukkes.

▶ Tag skruetvingen af.
▶ Løft savskinnen af emnet.

Fralægning af saven

ADVARSEL

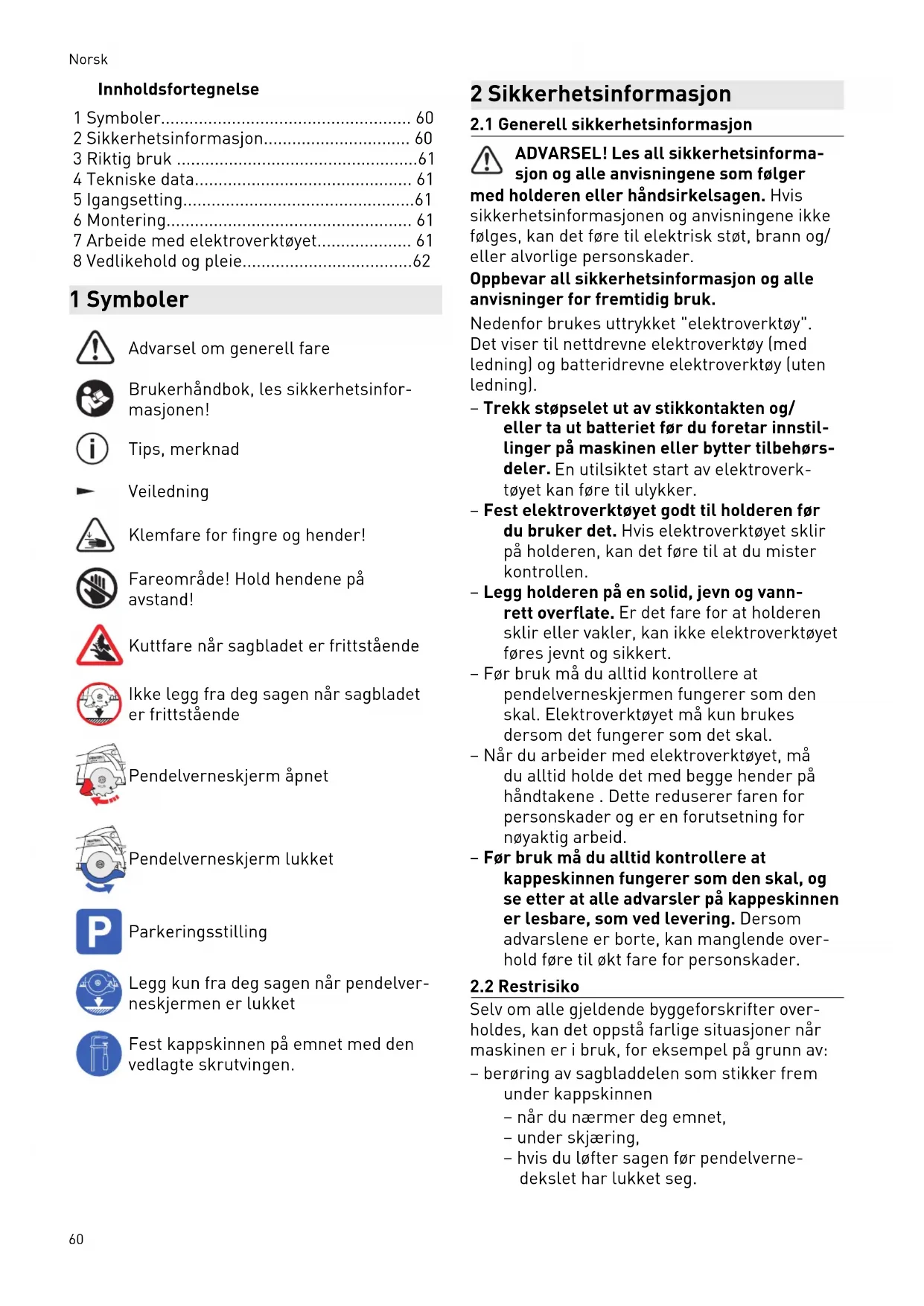

1 Symboler....60
2 Sikkerhetsinformasjon.... 60
3 Riktig bruk ....61
4 Tekniske data....61
5 Igangsetting....61
6 Montering.... 61
7 Arbeide med elektroverktøyet.... 61
8 Vedlikehold og pleie....62

1 Symboler

Advarsel om generell fare

Brukerhåndbok, les sikkerhetsinformasjonen!

Tips, merknad

Veiledning

Klemfare for fingre og hender!

Pendelverneskjerm åpnet

Pendelverneskjerm lukket

Parkeringsstilling

2 Sikkerhetsinformasjon

2.1 Generell sikkerhetsinformasjon

ADVARSEL! Les all sikkerhetsinformasjon og alle anvisningene som følger med holderen eller håndsirkelsagen. Hvis sikkerhetsinformasjonen og anvisningene ikke følges, kan det føre til elektrisk støt, brann og, eller alvorlige personskader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Nedenfor brukes uttrykket "elektroverktøy". Det viser til nettdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

- Trekk støpselet ut av stikkontakten og/eller ta ut batteriet før du foretar innstillinger på maskinen eller bytter tilbehørsdeler. En utilsiktet start av elektroverktøyet kan føre til ulykker.

- Fest elektroverktøyet godt til holderen før du bruker det. Hvis elektroverktøyet sklir på holderen, kan det føre til at du mister kontrollen.

- Legg holderen på en solid, jevn og vannrett overflate. Er det fare for at holderen sklir eller vakler, kan ikke elektroverktøyet føres jevnt og sikkert.

- Før bruk må du alltid kontrollere at pendelverneskjermen fungerer som den skal. Elektroverktøyet må kun brukes dersom det fungerer som det skal.

- Når du arbeider med elektroverktøyet, må du alltid holde det med begge hender på håndtakene. Dette reduserer faren for personskader og er en forutsetning for nøyaktig arbeid.

- Før bruk må du alltid kontrollere at kappeskinnen fungerer som den skal, og se etter at alle advarsler på kappeskinnen er lesbare, som ved levering. Dersom advarslene er borte, kan manglende overhold føre til økt fare for personskader.

2.2 Restrisiko

Selv om alle gjeldende byggeforskrifter overholdes, kan det oppstå farlige situasjoner när maskinen er i bruk, for eksempel på grunn av:

- berøring av sagbladdelen som stikker frem under kappskinnen

• når du nærmer deg emnet,
• under skjæring,

• hvis du løfter sagen før pendelverne- dekslet har lukket seg.

• berøring av roterende deler fra siden: sagblad, spennflens, flensskrue,

• rekyl fra maskinen ved fastkjøring i arbeidsemnet
• berøring av spenningsførende deler när huset er åpent og støpselet ikke er trukket ut av kontakten
• emnedeler som slynges vekk
• verktøydeler som slynges vekk fordi verk- tøyet er defekt
• støyutslipp
• støvutslipp

3 Riktig bruk

Kappeskinnen er beregnet på saging av trevirke og platematerialer.

Den muliggjør nøyaktige og rene kutt, særlig vinkelkutt kan gjøres enkelt og gjentas nøyaktig. Sagen går automatisk tilbake til utgangsstillingen etter sagingen.

Dette elektroverktøyet skal bare brukes av fagfolk og opplærte personer.

Ved ikke-forskriftsmessig bruk bærer brukeren ansvaret.

4 Tekniske data

Kappe-skinne	FSK 250 FSK 420 FSK 670
Kuttlengde(ved mate-rialtykkelse på 50 mm)	250 mm 420 mm 670 mm
Vinkelkutt	-45° - +60°	-60° - +60°	-60° - +60°
Vekt 0,97 kg	1,25 kg	1,64 kg

5 Igangsetting

Før første gangs bruk må splintbeskyttelsen [1-1] sages inn:

▶ Plasser sagen med hele styreplaten på bakre ende av kappeskinnen.
▶ Sving sagen i 0°-stilling og still inn maksimal kuttedybde.
▶ Slå på sagen.
▶ Sag splintbeskyttelsen sakte inn i hele lengden uten avbrudd.

Kanten på splintbeskyttelsen svarer nå helt nøyaktig til kuttkanten.

6 Montering

6.1 Feste sagen til kappeskinnen

• Skyv sagen på kappeskinnen i sageretningen.
  Sagen griper inn i glidestykket [1-3].
  Hurtiglukkingen [1-2] går i inngrep bak sagbordet.

6.2 Løsne sagen fra kappeskinnen

▶ Skyv sagen lett forover i sageretningen.
▶ Vri hurtiglukkingen [1-2] forover.
- Trekk av sagen ved å dra den bakover mot sageretningen.

7 Arbeide med elektroverktøyet

Kontroller tilbaketrekkingsfunksjonen til kappeskinnene før hver bruk og få

• Åpne vrideren ved den regulerbare stopperen [2-1].
  ▶ Still inn vinkel på skalaen [2-3] .
  ▶ Steng igjen vrideren ved den regulerbare stopperen [2-1].
  ▶ Still inn kuttedybde og kuttvinkel på sagen.
  ▶ Still inn føringsklaringen på sagbordet på kappeskinnen med de to kjevene [2-2].

Fare for personskader Roterende sagblad som ligger åpent

• Hold hendene unna sageområdet og sagbladet.
• Ikke grip under arbeidsemnet.
• Ikke hold fast emnet med hånden eller over beinet.
  Før saging må kappeskinnen festes til arbeidsemnet med en skrutvinge [3-1] eller et lignende fastspenningsverktøy. Dermed hindres det at sagen ved et uhell løftes fra arbeidsemnet slik at sagbladet blir liggende åpent.

Hvis sagen eller pendelverneskjermen ikke går tilbake til utgangsstillingen (parkeringsstilling), må du avbryte sagingen og ta ut batteriet eller

Norsk

trekke støpselet ut av stikkontakten. Kontrollerer om alt fungerer som det skal, fjern ev. fastklemte tresplinter.

Sagens parkerings- og arbeidsstilling på kappeskinnen er merket som følger:

Parkeringsstilling

Pendelverneskjerm lukket

Pendelverneskjerm åpnet

▶ Legg den regulerbare stopperen [2-1] og den faste stopperen mot arbeidsemnet og legg på kappeskinnen.
▶ Fest kappeskinnen på arbeidsemnet med en skrutvinge [3-1] eller et lignende fastspenningsverktøy.
▶ Slå på sagen.
▶ Skyv sagen i sageretningen.

Pendelverneskjermen åpner seg.

▶ Sag et snitt.
▶ Slå av sagen när du er ferdig med å sage.
▶ Dra sagen tilbake i parkeringsstilling.

Pendelverneskjermen lukkes.

▶ Ta av skrutvingen.
▶ Løft kappeskinnen fra arbeidsemnet.

Legg fra deg sagen

ADVARSEL

Fare for personskader hvis du legger fra deg sagen med utildekket sagblad

▶ Legg aldri fra deg sagen uten at sagbladet er tildekket
- Sett sagen i parkeringsstilling før du legger den fra deg.

8 Vedlikehold og pleie

Kundeservice og reparasjon skal kun utføres av produsenten eller autoriserte verksteder. Nærmeste representant eller verksted, se: www.festool.com/service

Bruk kun originale Festool-reserve- deler! Best.-nr. finner du på: www.festool.com/service

Regelmessig rengjøring av maskinen, spesielt reguleringsanordningene og føringene, utgjør en viktig sikkerhetsfaktor.

▶ Pendelverneskjermen må alltid kunne beveges fritt og lukkes av seg selv. Området rundt pendelverneskjermen må alltid holdes rent. Fjern støv og spon ved å blåse med trykkluft eller med en pensel.
