BRUGSANVISNING FSK 670 FESTOOL

• 5 Ibrugtagning p. 27
• 6 Assembly p. 27
• 7 Arbejde med el-værktøjet p. 27

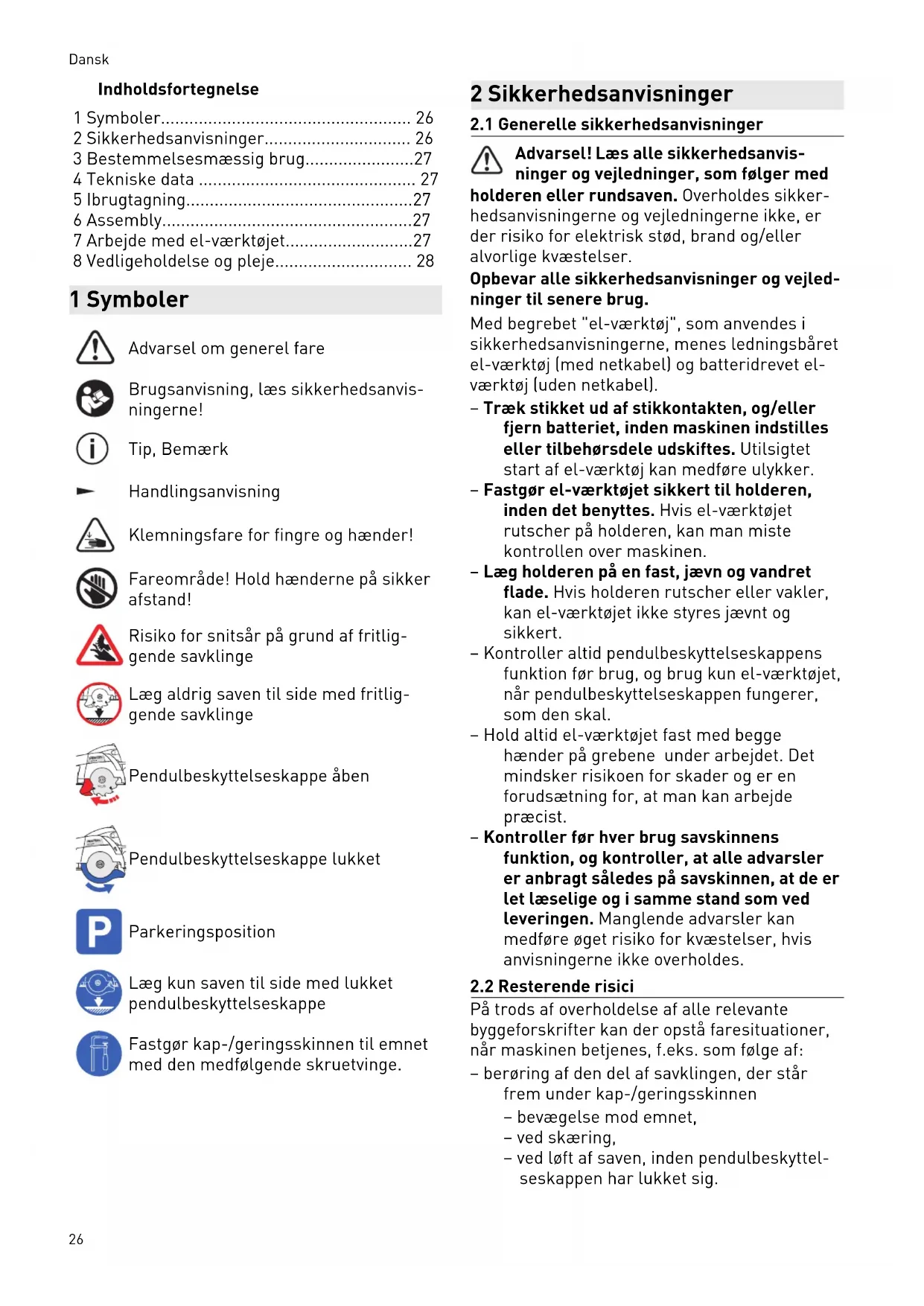

• 8 Vedligeholdelse og pleje 1 Symboler Advarsel om generel fare Brugsanvisning, læs sikkerhedsanvis ningerne! Tip, Bemærk Handlingsanvisning Klemningsfare for fingre og hænder! Fareområde! Hold hænderne på sikker afstand! Risiko for snitsår på grund af fritlig gende savklinge Læg aldrig saven til side med fritlig gende savklinge HKC 55 EB www.fe p. 28

Pendulbeskyttelseskappe åben HKC 55 EB www.festool.com Pendulbeskyttelseskappe lukket Parkeringsposition www.festool.com Læg kun saven til side med lukket pendulbeskyttelseskappe Fastgør kap-/geringsskinnen til emnet med den medfølgende skruetvinge. 2 Sikkerhedsanvisninger

2.1 Generelle sikkerhedsanvisninger

Advarsel! Læs alle sikkerhedsanvis ninger og vejledninger, som følger med holderen eller rundsaven. Overholdes sikker hedsanvisningerne og vejledningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerhedsanvisninger og vejled ninger til senere brug. Med begrebet "el-værktøj", som anvendes i sikkerhedsanvisningerne, menes ledningsbåret el-værktøj (med netkabel) og batteridrevet el- værktøj (uden netkabel). – Træk stikket ud af stikkontakten, og/eller fjern batteriet, inden maskinen indstilles eller tilbehørsdele udskiftes. Utilsigtet start af el-værktøj kan medføre ulykker. – Fastgør el-værktøjet sikkert til holderen, inden det benyttes. Hvis el-værktøjet rutscher på holderen, kan man miste kontrollen over maskinen. – Læg holderen på en fast, jævn og vandret flade. Hvis holderen rutscher eller vakler, kan el-værktøjet ikke styres jævnt og sikkert. – Kontroller altid pendulbeskyttelseskappens funktion før brug, og brug kun el-værktøjet, når pendulbeskyttelseskappen fungerer, som den skal. – Hold altid el-værktøjet fast med begge hænder på grebene under arbejdet. Det mindsker risikoen for skader og er en forudsætning for, at man kan arbejde præcist. – Kontroller før hver brug savskinnens funktion, og kontroller, at alle advarsler er anbragt således på savskinnen, at de er let læselige og i samme stand som ved leveringen. Manglende advarsler kan medføre øget risiko for kvæstelser, hvis anvisningerne ikke overholdes.

2.2 Resterende risici

På trods af overholdelse af alle relevante byggeforskrifter kan der opstå faresituationer, når maskinen betjenes, f.eks. som følge af: – berøring af den del af savklingen, der står frem under kap-/geringsskinnen – bevægelse mod emnet, – ved skæring, – ved løft af saven, inden pendulbeskyttel seskappen har lukket sig. Dansk 26– berøring af roterende dele fra siden: Savklinge, spændeflange, flangeskrue – tilbageslag af maskinen, hvis den sidder fast i emnet – berøring af spændingsførende dele, når huset er åbnet og netstikket ikke trukket

– vækslyngede materialedele – vækslyngede værktøjsdele ved defekt værktøj – lydemission – støvemission 3 Bestemmelsesmæssig brug Kap-/geringsskinnen er beregnet til savning af træ og plademateriale. Den gør det muligt at lave præcise og pæne snit. Det er hermed især nemt at lave flere ens vinkelsnit. Saven går automatisk tilbage i udgangsposition efter savningen. Dette el-værktøj må kun bruges af fagperso nale eller instruerede personer. Ved ikke-bestemmelsesmæssig anven delse hæfter brugeren. 4 Tekniske data Kap-/ gerings skinne

FSK 250 FSK 420 FSK 670

Snitlængde (ved 50 mm materialet ykkelse) 250 mm 420 mm 670 mm Vinkelsnit -45° – +60° -60° – +60° -60° – +60° Vægt 0,97 kg 1,25 kg 1,64 kg 5 Ibrugtagning Overfladebeskytteren [1-1] skal tilskæres, før saven bruges første gang: ► Sæt saven med hele styrepladen i den bageste ende af savskinnen. ► Sæt saven i 0°-position, og indstil den maksimale skæredybde. ► Tænd for saven. ► Sav overfladebeskytteren langsomt til i hele længden uden pauser. Overfladebeskytterens kant svarer nu nøjagtigt til snitkanten. 6 Assembly

6.1 Forbindelse af saven med kap-/

geringsskinnen ► Skub saven på kap-/geringsskinnen i save retning. Saven går i indgreb i glidestykket [1-3]. Snaplåsen [1-2] går i lås bag arbejdsbordet. Saven er fast forbundet med kap-/gerings skinnen.

6.2 Frigørelse af saven fra kap-/

geringsskinnen ► Skub saven let fremad i saveretning. ► Drej snaplåsen [1-2] fremad. ► Træk saven bagud mod saveretningen. 7 Arbejde med el-værktøjet Kontroller kap-/geringsskinnens tilba getræksfunktion før brug, og få den repareret om nødvendigt. Må ikke bruges, hvis det automatiske tilbagetræk ikke fungerer.

► Åbn drejeknappen på det indstillelige anslag [2-1]. ► Indstil vinklen på skalaen [2-3]. ► Luk drejeknappen på det indstillelige anslag [2-1]. ► Indstil skæredybden og snitvinklen på saven. ► Indstil arbejdsbordets føringsspillerum på kap-/geringsskinnen med de to stille skruer [2-2]

ADVARSEL Risiko for personskader Fritliggende roterende savklinge ► Før ikke hænderne ind i saveområdet og til savklingen. ► Grib ikke ind under emnet. ► Hold ikke emnet fast i hånden eller over låret. ► Savskinnen skal inden savning fastgøres på emnet med en skruetvinge [3-1] eller lignende spændeværktøj. Det forhindrer, at saven utilsigtet løftes op fra emnet, hvorved savklingen kan blive frilagt. Hvis saven eller pendulbeskyttelseskappen ikke går tilbage til udgangsstillingen (parkeringspo sition), skal du afbryde savningen, tage batteriet Dansk 27af eller trække stikket ud af stikdåsen. Kontrollér funktionerne, og fjern evt. fast klemte træsplinter. Savens parkerings- og arbejdsposition på savskinnen er markeret på følgende måde: Parkeringsposition Pendulbeskyttelseskappe lukket HKC 55 EB www. festool.co

ww.fes ol.com Arbejdsposition Pendulbeskyttelseskappe åben

Savning ► Læg det justerbare anslag [2-1] og det faste anslag an mod emnet, og læg savskinnen på. ► Fastgør savskinnen på emnet med en skruetvinge [3-1] eller lignende spænde værktøj. ► Tænd saven. ► Skub saven i saveretningen. Pendulbeskyttelseskappen åbnes. ► Sav stykket af. ► Sluk saven efter savning. ► Træk saven tilbage til parkeringspositionen. Pendulbeskyttelseskappen lukkes. ► Tag skruetvingen af. ► Løft savskinnen af emnet. Fralægning af saven ADVARSEL Fare for personskade ved fralægning af fladen med fritliggende savklinge ► Læg aldrig saven med fritliggende savklinge ► Bring saven i parkeringsposition, inden du lægger den fra dig. 8 Vedligeholdelse og pleje Kundeservice og reparation må kun udføres af producenten eller serviceværksteder. Nærmeste adresse findes på: www.festool.dk/ service Brug kun originale Festool-reserve dele! Artikelnr. findes på: www.festool.dk/service EKAT

Regelmæssig rengøring af maskinen, især af indstillingsudstyr og føringer, er vigtig for sikkerheden. Følg følgende anvisninger: ► Pendulbeskyttelseskappen skal altid kunne bevæge sig frit og kunne lukke af sig selv. Hold altid området omkring pendulbeskyt telseskappen rent. Fjern støv og spåner med trykluft eller med en pensel. Dansk 28Περιεχόμενα 1 Σύμβολα
