Typ produktu	Elektrická motoburina (rotavátor)
Značka	Scheppach
Model	MTE460
Napájacie napätie	230-240 V ~, 50 Hz
Príkon	1500 W
Pracovná šírka	450 mm
Maximálna pracovná hĺbka	205 mm
Hmotnosť	10,1 kg
Trieda ochrany	II (dvojitá izolácia)
Stupeň ochrany	IPX4 (chránené proti striekajúcej vode)
Hladina akustického výkonu (LwA)	91,57 dB(A)
Hladina akustického tlaku (LpA)	80,4 dB(A)
Vibrácie ľavá ruka	0,968 m/s²
Vibrácie pravá ruka	0,947 m/s²
Typ napájacieho kábla	H05VV-F, max. dĺžka predlžovacieho kábla 75 m, min. prierez 2,5 mm²
Vertikutačný valček	Montovateľný z oboch strán, súčasťou dodávky
Sklopná rukoväť	Áno, na prepravu a skladovanie
Prepravné kolesá	Áno, s poistným kolíkom
Bezpečnostné zariadenie	Odblokovacie tlačidlo + vypínač zap/vyp
Materiál krytu	Pevný plast
Záruka	Chybné diely vymenené bezplatne počas zákonnej doby

Často kladené otázky - MTE460 SCHEPPACH

Ako zložiť motoburinu Scheppach MTE460?

Postupujte podľa krokov v návode: namontujte rameno a rukoväť s krídlovými maticami, nainštalujte kábel a vedenie, potom namontujte kolesá a vertikutačný valček. Pred montážou vždy odpojte zariadenie od siete.

Aká je maximálna pracovná hĺbka?

Maximálna pracovná hĺbka je 205 mm. Dá sa nastaviť zmenou polohy vertikutačného valčeka.

Aký typ oleja použiť na údržbu?

Motor MTE460 je bezúdržbový. Po každom čistení namažte osi a skrutkové spoje ľahkým olejom, aby ste predĺžili životnosť.

Ako nastaviť pracovnú hĺbku?

Hĺbka sa nastavuje posunutím poistného kolíka na kolese. Pred akýmkoľvek nastavením zastavte zariadenie a odpojte ho.

Čo robiť, ak motor neštartuje?

Skontrolujte sieťové napájanie, kábel, poistku a stav vertikutačného valčeka (zablokovaný?). Ak nič nepomôže, kontaktujte zákaznícky servis.

Ako vymeniť vertikutačný valček?

Odpojte zariadenie. Povoľte skrutku M8 a poistnú maticu, odstráňte starý valček a nainštalujte nový zarovnaním otvorov. Používajte originálne diely.

Aké príslušenstvo je kompatibilné s MTE460?

Z bezpečnostných dôvodov je povolené len príslušenstvo odporúčané spoločnosťou Scheppach. Používajte iba originálne diely.

Ako udržiavať uhlíkové kefy?

Ak sa objavia nadmerné iskry, nechajte skontrolovať kefy kvalifikovaným elektrikárom. Výmenu musí vykonať odborník.

Môžem použiť motoburinu na trávniku?

Nie, MTE460 je určená na kyprenie pôdy v záhonoch. Nepoužívajte ju na trávnik.

Ako skladovať zariadenie v zime?

Dôkladne ho vyčistite, namažte kovové časti a uložte na suchom, tmavom a pred mrazom chránenom mieste (5 až 30 °C). Návod uschovajte v blízkosti.

NÁVOD NA OBSLUHU MTE460 SCHEPPACH

Pokyny pro správnou práci

Použitie symbolov v tejto príručke má upriamiť vašu pozornosť na možné riziká. Bezpečnostné symboly a vysvetlenia, ktoré ich sprevádzajú, musia byť presne pochopené. Výstrahy samotné neodstraňujú riziká a nemôžu nahradiť správne opatrenia na zabránenie nehodám.

	Pred uvedením do prevádzky si prečítajte návod na obsluhu a bezpečnostné upozornenia a dodržiavajte ich!
	Noste ochranné okuliare!
	Noste ochranu sluchu!
	Noste pracovné rukavice!
	Noste pevnú obuv!
	Zabezpečte, aby iné osoby dodržiavali dostatočnú bezpečnostnú vzdialenost'. Zabráňte prístupu nezúčastnených osôb k prístroju.
	Pozor! Nedotýkajte sa otáčajúcich sa dielov. Hrozí nebezpečenstvo t'ažkého poranenia!
	Nepoužívajte vo vlhkom počasí a vždy uschovávajte v suchých miestnostiach.
	Pozor! Nebezpečenstvo poranenia v dôsledku vymrštených predmetov. Divákov udržiavajte v dostatočnom odstupe.
	Trieda ochrany II
	Pred všetkými nastavovacími alebo čistiacimi prácami, resp. ked' je zamotaný alebo poškodený sieťový kábel, vypnite prístroj a odpojte ho od napájania.
	Pozor! Sieťová kábel sa môže vtiahnuť. Sieťový kábel držte v bezpečnej vzdialenosti od nožových valcov.
	Zaručená hladina akustického výkonu
	Výrobok zodpovedá platným európskym smerniciam.
	Výrobok zodpovedá platným srbským smerniciam.

Obsah:

Strana:

1. Úvod.... 107
2. Popis výrobku 107
3. Rozsah dodávky 107
4. Použitie v súlade s určením.... 107
5. Všeobecné bezpečnostné upozornenia.... 108
6. Zvyškové riziká 110
7. Technické údaje.... 110
8. Vybalenie 111
9. Zostavenie 111
10. Uvedenie do prevádzky 111
11. Elektrická prípojka 112
12. Čistenie.... 112
13. Skladovanie 113
14. Údržba 113
15. Oprava a objednávanie náhradných dielov 113
16. Likvidácia a recyklácia.... 114
17. Odstraňovanie porúch 114
18. Vyhlásenie o zhode 298

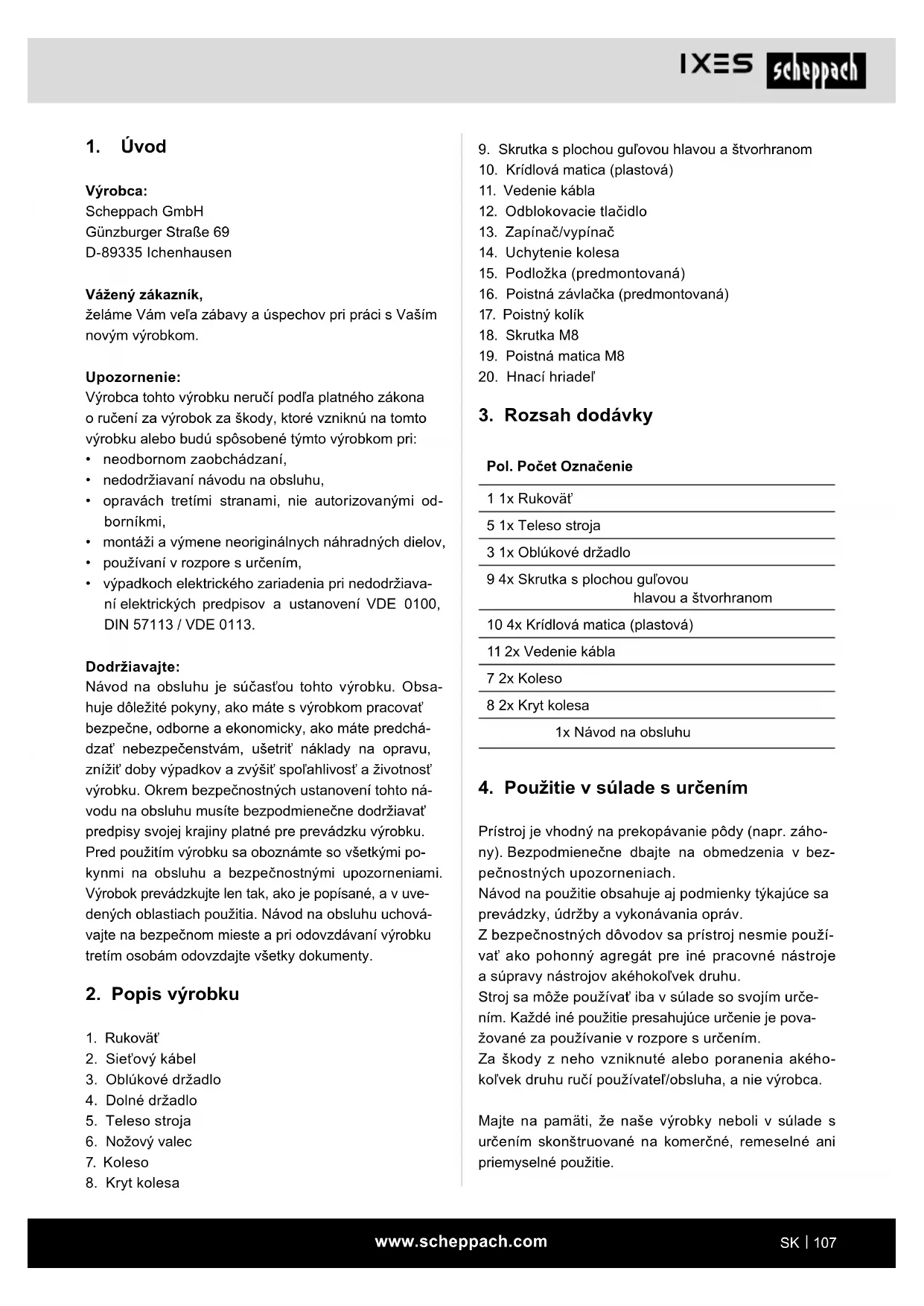

1. Úvod

Výrobca:

Scheppach GmbH

želáme Vám veľa zábavy a úspechov pri práci s Vaším novým výrobkom.

Upozornenie:

Výrobca tohto výrobku neručí podľa platného zákona o ručení za výrobok za škody, ktoré vzniknú na tomto výrobku alebo budú spôsobené týmto výrobkom pri:

• neodbornom zaobchádzaní,
• nedodržiavaní návodu na obsluhu,
• opravách tretími stranami, nie autorizovanými odborníkmi,
• montáži a výmene neoriginálnych náhradných dielov,
• používaní v rozpore s určením,
• výpadkoch elektrického zariadenia pri nedodržiavaní elektrických predpisov a ustanovení VDE 0100, DIN 57113 / VDE 0113.

Dodržiavajte:

Návod na obsluhu je súčasťou tohto výrobku. Obsahuje dôležité pokyny, ako máte s výrobkom pracovať bezpečne, odborne a ekonomicky, ako máte predchádzat’ nebezpečenstvám, ušetrit’ náklady na opravu, znížit’ doby výpadkov a zvýšit’ spol’ahlivosť a životnosť výrobku. Okrem bezpečnostných ustanovení tohto návodu na obsluhu musíte bezpodmienečne dodržiavať predpisy svojej krajiny platné pre prevádzku výrobku. Pred použitím výrobku sa oboznámte so všetkými pokynmi na obsluhu a bezpečnostnými upozorneniami. Výrobok prevádzkujte len tak, ako je popísané, a v uvedených oblastiach použitia. Návod na obsluhu uchovávajte na bezpečnom mieste a pri odovzdávaní výrobku tretím osobám odovzdajte všetky dokumenty.

2. Popis výrobku

Pol. Počet Označenie

4. Použitie v súlade s určením

Prístroj je vhodný na prekopávanie pôdy (napr. záhony). Bezpodmienečne dbajte na obmedzenia v bezpečnostných upozorneniach.

Návod na použitie obsahuje aj podmienky týkajúce sa prevádzky, údržby a vykonávania opráv.

Z bezpečnostných dôvodov sa prístroj nesmie používať ako pohonný agregát pre iné pracovné nástroje a súpravy nástrojov akéhokol'vek druhu.

Stroj sa môže používat' iba v súlade so svojím určením. Každé iné použitie presahujúce určenie je považované za používanie v rozpore s určením.

Za škody z neho vzniknuté alebo poranenia akého- kol'vek druhu ručí používatel'/obsluha, a nie výrobca.

Majte na pamäti, že naše výrobky neboli v súlade s určením skonštruované na komerčné, remeselné ani priemyselné použitie.

Ak sa výrobok používa v komerčných, remeselných alebo priemyselných podnikoch, ako aj na podobné činnosti, nepreberáme žiadnu záruku.

△ VAROVANIE Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie a technické údaje, ktorými je opatrený tento výrobok.

Zanedbania pri dodržiavaní nasledujúcich pokynov môžu spôsobit' zásah elektrickým prúdom, požiar a/ alebo t'ažké poranenia.

Všetky bezpečnostné upozornenia a pokyny uschovajte pre prípad neskoršieho použitia.

Pojem elektrické náradie použitý v bezpečnostných upozorneniach sa vzťahuje na elektrické náradie napájané zo siete (so sieťovým káblom) alebo na elektrické náradie poháňané z akumulátora (bez sieťového kábla).

Tento prístroj môže pri neodbornom používaní spôsobit' vážne poranenia. Pred začatím práce s prístrojom si dôkladne prečítajte návod na obsluhu a dobre sa oboznámte so všetkými ovládacími prvkami. Tento návod dobre uschovajte, aby ste mali tieto informácie neustále k dispozícii.

Práca s prístrojom:

Opatrne! Prístroj môže privodit' vážne poranenia. Takto predídete úrazom a poraneniam:

Príprava:

• Tento prístroj nie je vhodný na použitie zo strany detí.
• Det'om ani iným osobám, ktoré nie sú oboznámené s návodom na obsluhu, nikdy nedovol'te používat' prístroj. Miestne ustanovenia môžu upravovat' minimálny vek obsluhujúcej osoby.
• Tento prístroj nie je určený na to, aby ho používali osoby (vrátane detí) s obmedzenými telesnými, zmyslovými alebo duševnými schopnosťami či nedostatočnými skúsenosťami a/alebo nedostatočnými znalosťami. Používať ho smú jedine v tom prípa-de, že sú pod dozorom osoby zodpovednej za ich bezpečnosť alebo im táto osoba poskytne pokyny týkajúce sa obsluhy prístroja.

• Nikdy nepoužívajte prístroj, pokiaľ sú v blízkosti osoby, predovšetkým deti, a domáce zvieratá.

• Skontrolujte pozemok, na ktorom sa bude prístroj používať, a odstráňte kamene, vetvy, drôty a iné cudzie telesá, ktoré by mohol prístroj zachytit' a vymrštit'.

• Vždy noste vhodné pracovné oblečenie vrátane pevnej obuvi s protišmykovou podrážkou, robustných, dlhých nohavíc, chráničov uší a ochranných okuliarov. Prístroj nepoužívajte naboso alebo keď máte obuté otvorené sandále.
• Nepracujte s prístrojom, ktorý je poškodený, neúplný alebo prestavaný bez súhlasu výrobcu. Nepracujte s poškodenými alebo chýbajúcimi ochrannými zariadeniami (napr. štartovacia páčka, gombík odblokovania, protinárazová ochrana).
• Ochranné zariadenia nikdy nevyrađujte z činnosti (napr. priviazaním štartovacej páčky).
• Deti by mali byt pod dozorom, aby sa zaistilo, že sa nebudú s prístrojom hrat.
• Pred uvedením prístroja do chodu sa presvedčte, že v otvore pre nôž nie je zakliesnený žiadny predmet ani konár, že prístroj stojí stabilne a že pracovný priestor je vyprataný a nie je blokovaný. Skontrolujte stav predlžovacieho kábla, ako aj prípojné vedenie prístroja. Používajte požadované ochranné zariadenia.
• Ak prístroj pri zapnutí generuje nezvyčajné vibrácie alebo zvuky, vytiahnite sieťovú zástrčku zo zásuvky a skontrolujte nožový valec. Uistite sa, či kamene alebo konáre neblokujú nožový valec alebo či nie sú zaseknuté medzi nožmi. Ak nezistíte žiadne problémy, prístroj odošlite do zákazníckeho servisu.
• Ked' už nože nekopú správne alebo ked' je motor pret'ažený, skontrolujte všetky diely prístroja a opotrebované diely vymeňte. Ked' je potrebná rozsiahlejšia oprava, obrát'te sa na zákaznícky servis.

Použitie:

• Upozornenie: ostrý nástroj. Neporežte si prsty na rukách a nohách. Pri práci vždy držte nohy a prsty v bezpečnej vzdialenosti od valca. Hrozí nebezpečenstvo poranenia!
• Prístroj nepoužívajte v daždi, v zlom počasí, vo vlhkom prostredí ani na mokrom trávniku. Pracujte len pri dennom svetle alebo dobrom osvetlení. Nepracujte s prístrojom, keď pociťujete únavu alebo sa nedokážete sústredit, prípadne po požití drog alebo liekov. Vždy si včas doprajte prestávku od práce. Pri práci sa riadťe zdravým úsudkom.

• Oboznámte sa s okolitým prostredím a dávajte po- zor na prípadné nebezpečenstvá, ktoré nemôžete počut' pre hluk motora.

• Pri práci dbajte na bezpečný postoj, predovšetkým na svahoch. Vždy pracujte priečne voči svahu, nikdy nie nahor alebo nadol.

• Mimoriadne veľký pozor dávajte pri vykonávaní zmien smeru jazdy na svahu. Nepracujte na nad- merne strmých svahoch.
• Prístroj ved'te iba pomaly a s obomi rukami na rukoväti. Mimoriadne vel'ky pozor dávajte pri otáčaní alebo prit'ahovaní prístroja k sebe. Nebezpečenstvo zakopnutia!
• Pri štartovaní a manipulácii so štartovacou páčkou dávajte pozor a postupujte v súlade s pokynmi uvedenými v tomto návode.
• Pri štartovaní prístroj nepreklopujte s výnimkou prípadov, keď ho musíte zdvihnút'. V takom prípade preklopte prístroj iba natol'ko, nakol'ko je to bezpodmienečne nevyhnutné a zdvíhajte iba stranu, ktorá je odvrátená od obsluhujúcej osoby.
• Pri opätovnom kladení prístroja na zem po zdvihnutí sa obe ruky musia nachádzat' v pracovnej polohe.
• Prístroj nepoužívajte v blízkosti zápalných kvapalín ani plynov. V prípade nerešpektovania hrozí nebezpečenstvo požiaru alebo výbuchu.

Prerušenie práce:

• Po vypnutí prístroja sa valec ešte niekol'ko sekúnd otáča. Ruky a nohy držte v bezpečnej vzdialenosti.
• Pracovní híbku zariadenia prestavujte, len ked' je zastavené
• Nedotýkajte sa hrotov, kým prístroj nie je odpojený od elektrickej siete a kým sa hroty úplne nezastavia.
• Pôdu odstraňujte, len ked' je prístroj zastavený.
• Vypnite prístroj, ked' ho chcete prepravit', zdvihnút' alebo preklopit' a ked's ním prechádzate cez iné plochy než tie, ktoré sa majú obrobit'.

• Prístroj nikdy nenechávajte na pracovisku bez dozoru.
  • Vypnite prístroj a vytiahnite siet'ovú zástrčku:

• vždy, ked' odchádzate od prístroja,

• pred čistením nožov alebo odstraňovaním blokovaní,
• ked' sa prístroj nepoužíva,
• pri všetkých údržbových a čistiacich prácach,
• ked' je siet'ový kábel poškodený alebo zamotaný,
• ked' prístroj pri práci narazí na prekážku alebo sa vyskytnú nezvyčajné vibrácie. V takom prípade skontrolujte, či prístroj nevykazuje známky poškodení, a prípadne ho dajte opravit'.

- Prístroj uchovávajte na suchom mieste a mimo dosahu detí.

Opatrne! Takto predídete poškodeniam prístroja a prípadným poraneniam osôb, ku ktorým by mohlo dôjst' v ich dôsledku:

Starajte sa o prístroj

• Ked' potrebujete preniest' prístroj cez schody, vypnite a zdvihnite ho.
• Pred každým použitím vykonajte vizuálnu kontrolu prístroja. Prístroj nepoužívajte, keď chýbajú, resp. keď sú opotrebované alebo poškodené bezpečnostné zariadenia (napr. protinárazová ochrana), diely rezacieho zariadenia alebo čapy. Predovšetkým skontrolujte, či nie sú poškodené siet’ový kábel a štartovacia páčka. Aby sa predišlo nevyváženosti, poškodené nástroje a čapy sa musia vymieňat’ na- raz ako súpravy.
• Používajte iba náhradné diely a diely príslušenstva, ktoré dodáva a schvaľuje výrobca. Použitie dielov od iných výrobcov povedie k okamžitej strate nároku na záruku.
• Dohliadnite na to, aby boli všetky matice, čapy a skrutky dôkladne utiahnuté a aby bol prístroj v bezpečnom pracovnom stave.
• Nepokúšajte sa svojpomocne opravovat' prístroj, ak na to nemáte potrebnú odbornú kvaličkáciu. Všetky práce, ktoré nie sú uvedené v tomto návode, smú vykonávat' iba zákaznícke servisy disponujúce oprávnením od našej spoločnosti.
• S prístrojom zaobchádzajte starostlivo. V záujme dosiahnutia vyššej efektivity a bezpečnosti pri práci udržiavajte nástroje čisté. Dodržiavajte predpisy týkajúce sa údržby.
• Prístroj nepret'ažujte. Pracujte iba v uvedenom rozsahu výkonu. Na t'ažké práce nepoužívajte stroje so slabým výkonom. Prístroj nepoužívajte na účely, na ktoré nie je určený.

Opatrne! Takto predídete úrazom a poraneniam v dôsledku zásahu elektrickým prúdom:

• Pred každým uvedením do prevádzky vykonajte vizuálnu kontrolu siet'ových a predlžovacích vedení s cieľom overit', či nevykazujú známky poškodení alebo starnutia.
• Siet'ový kábel držte v bezpečnej vzdialenosti od rezných nástrojov. Ak sa vedenie poškodí počas používania, okamžite ho odpojte od siete.

Vedenia sa nedotýkajte, kým nie je odpojené od siete.

• Predlžovacie vedenia držte v bezpečnej vzdialenosti od hrotov. Hroty môžu poškodit' vedenia a viest' ku kontaktu s aktivnymi dielmi.
• Poškodené vedenie nezapájajte do siete a poškodeného vedenia sa nedotýkajte, kým nie je odpojené od siete. Poškodené vedenie môže viest' ku kontaktu s aktívnymi dielmi.
• Dbajte na to, aby sa sietové napätie zhodovalo s údajmi na typovom štítku.
• Prístroj zapájajte v rámci možností iba do zásuviek so zariadením na ochranu proti chybovému prúdu (prúdový chránič) s vypínacím prúdom nie väčším ako 30 mA.
• Zabráňte kontaktom tela s uzemnenými dielmi (napr. kovové ploty, kovové stípy).
• Používajte iba schválené predlžovacie káble konštrukčného typu H05VV-F s maximálnou dlžkou 75 m, ktoré sú určené na použitie v exteriéroch. Prierez prameňa vodiča predlžovacieho kábla musí byť minimálne 2,5 mm ^2 . Káblový bubon pred použitím vždy úplne odviňte. Skontrolujte, či kábel nie je poškodený.
• Na upevnenie kábla použite zariadenie na odl'ahčenie kábla od t'ahu, ktoré je určené na tento účel.
• Kábel nepoužívajte na vyt'ahovanie zástrčky zo zá-suvky. Kábel chráně pred horúčavou, olejom a ostrými hranami.
• V prípade poškodenia prípojného vedenia vypnite prístroj a sietovú zástrčku vytiahnite zo zásuvky. Ked'je prívodné vedenie tohto prístroja poškodené, výrobca alebo zákaznícky servis či podobná kvalifikovaná osoba ho musí vymenit', aby sa zabránilo ohrozeniam.
• Ak je poškodené prívodné vedenie, najskôr vytiah-nite zo zásuvky predlžovací kábel. Potom môžete odobrat' prívodné vedenie prístroja.
• Ked' je prívodné vedenie tohto prístroja poškodené, výrobca alebo zákaznícky servis či podobne kvalifikovaná osoba ho musí vymenit', aby sa zabránilo ohrozeniam.

Varovanie! Tento elektrický prístroj vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností ovplyvnit' aktívne alebo pasívne implantáty. Na zníženie nebezpečenstva závažných alebo smrtelných poranení odporúčame osobám s implantátmi prekonzultovať situáciu so svojím lekárom a výrobcom implantátu ešte predtým, ako začnú obsluhovať elektrické náradie.

6. Zvyškové riziká

Výrobok je skonštruovaný podľa aktuálneho stavu techniky a uznávaných bezpečnostno-technických pravidiel. Napriek tomu sa môžu pri práci vyskytnút jednotlivé zvyškové riziká.

1. Poškodenia sluchu, ak sa nepouživa vhodná ochrana sluchu.
2. Poškodenia zdravia, ktoré vznikajú na základe vibrácii ruky – ramena, ak sa prístroj používa dlhší čas alebo ak sa obsluhuje v rozpore s určením, alebo sa vykonáva údržba v rozpore s predpismi.
3. Ohrozenie zdravia prúdom. Pri použití nesprávnych elektrických prípojných vedení. Dodržte pokyn na obsluhu „Elektrická prípojka“.
4. Poranenia v dôsledku rotujúceho nožového valca.
5. Napriek všetkým prijatým opatreniam môžu pretrvávať zostatkové riziká, ktoré nie sú očividné.
6. Zostatkové riziká je možné minimalizovat', ak sa dodržiavajú „Bezpečnostné upozornenia“, „Použitie v súlade s určením“, ako aj návod na obsluhu.

7. Technické údaje

Siet'ové napätie 230 – 240 V\~ / 50 Hz

Príkon 1500 W
Pracovná šírka 450 mm
Pracovná híbka max. 205 mm
Trieda ochrany II
Stupeň ochrany krytom	IPX4
Hmotnosť	10,1 kg

Technické zmeny vyhradené!

Hluk a vibrácie

m Varovanie: Hluk môže mat' závažný vplyv na vaše zdravie. Ak hluk stroja presiahne 85 dB, noste, prosím, vhodnú ochranu sluchu.

Informácia o vzniku hluku podľa EN ISO 3744: ISO 11094

Hodnoty hluku

• Otvorte balenie a opatrne vyberte výrobok.
• Odstráňte baliaci materiál, ako aj obalové a prepravné poistky (ak sú použité).
• Skontrolujte, či je rozsah dodávky kompletný.
• Skontrolujte výrobok a diely príslušenstva, či nedošlo k škodám pri preprave. V prípade reklamácií ihned' informujte dodávatel'a. Neskoršie reklamácie nebudú uznané.
• Obal podľa možnosti uschovajte až do uplynutia záručnej doby.
• Pred použitím sa oboznámte s výrobkom na základe návodu na obsluhu.
• Pri príslušenstve, ako aj pri dieloch podliehajúcich opotrebovaniu a náhradných dieloch, používajte iba originálne diely. Náhradné diely získate u svojho špecializovaného predajcu.
• Pri objednávkach uvádzajte naše čísla výrobkov, ako aj typ a rok výroby výrobku.

⚠️ VAROVANIE!

Výrobok a baliaci materiál nie sú hračkami pre deti! Deti sa nesmú hrat's plastovými vreckami, fóliami a malými dielmi! Hrozí nebezpečenstvo prehltnutia a zadusenia!

9. Zostavenie

Pred pripojením sa presvedčte, či sa údaje na typovom štítku zhodujú s parametrami elektrickej siete.

Varovanie!

Sietovú zástrčku vždy vytiahnite predtým, ako budete

pracovat' na prístroji!

Motorová plečka sa expeduje v čiastočne demontovanom stave. Pred použitím motorovej plečky sa musí namontovat' rukovat' a pojazdové zariadenie. V záujme ul'ahčenia zostavovania postupujte krok za krokom podl'a návodu na použitie a orientujte sa podl'a obrázkov.

Montáž (obr. 3 – 9)

⚠ Pozor!

Prístroj pred uvedením do prevádzky bezpodmie- nečne kompletne zmontujte!

Montáž prepravnej pomôcky (obr. 8, 9)

Odoberte predmontovanú poistnú závlačku (16) a podložku (15). Koleso (7) zasuňte na uchytenie kolesa (14). Následne tieto zabezpečte podložkou (15) a po- istnou závlačkou (16). V d'alšom kroku namontujte kryt kolesa (8). (Montáž prebieha na obidvoch stranách rovnako)

Montáž nožového valca (obr. 11)

Nasuňte nožový valec (6) na hnací hriadel' (20) prístroja. Nožové valce (6) sa môžu namontovať vpravo aj vl’avo, pretože sú vyhotovené rovnako. Dbajte na to, aby otvor nožového valca (6) lícoval s otvorom hnacieho hriadel’a (20). Teraz sa prestrčí skrutka M8 (18) a zaistí sa poistnou maticou M8 (19).

Rukou pevne utiahnite poistnú maticu (19) pomocou vidlicového kl'úča alebo rapkáčového kl'úča s nástrčným kl'účom (nástroje nie sú obsiahnuté v rozsahu dodávky).

10. Uvedenie do prevádzky

⚠ Pozor!

Pred uvedením do prevádzky je nevyhnutné výrobok úplne zmontovat'!

Zapnutie/vypnutie stroja (obr. 7)

Aby sa zabránilo nežiaducemu zapnutiu motorovej plečky, rukovát' (1) je vybavená odblokovacím tlačidlom (12), ktoré sa musí stlačit' predtým, ako je možné stlačit' zapínač/vypínač (13). Ked' sa zapínač/vypínač (13) pustí, motorová plečka sa vypne. Tento postup vykonajte niekol'kokrát s cieľom uistit' sa, že prístroj funguje správne.

Pred začatím vykonávania opravárenských alebo údržbových prác na prístroji sa musíte presvedčit, že sa nožový valec (6) netočí a prístroj je odpojený od elektrickej siete. Vždy sa musí dodržať bezpečnostná vzdialenost’ medzi telesom a používateľom vytvorená prostredníctvom rukoväti (1). Pri práci na svahoch a úbočiach je potrebná mimoriadna opatrnosť.

Dbajte na stabilný postoj, noste obuv s protišmykovými, drsnými podrážkami a dlhé nohavice. Pracujte vždy priečne k úbočiu. Úbočia so sklonom nad 15 stupňov sa so motorovou plečkou z bezpečnostných dôvodov nesmú obrábat'.

Bud'te mimoriadne opatrní pri pohybe spät' a pri tahaní motorovej plečky, nebezpečenstvo zakopnutia!

Upozornenia pre správne vykonávanie práce

Motorovú plečku ved'te pomaly a s rozvahou dopredu. Plochy obrábajte v rovných dráhach. Nechajte ich sa trochu prekrývať, aby ste za sebou nenechávali pruhy. Prístroj používajte len na už skyprenú pôdu. Nesmie sa použivať na prekopávanie zatrávnených plôch.

Preprava a skladovanie (obr. 10/12)

Pred prepravou odpojte prístroj od siet'ovej zástrčky! Vytiahnite poistný kolík (17). Kolesá (7) následne mô- žete presunúť do dolnej polohy. Dávajte pozor na to, aby poistný kolík (17) v dolnej polohe opät' správne zapadol. (Obr. 10)

⚠ Pozor! Počas prevádzky musia byt' kolesá zafixované v hornej polohe!

Pri skladovaní alebo preprave v obmedzenom priestore postupujte nasledovne:

Uvoľnite dve krídlové matice (10) potiaľ, aby sa da- li rukoväte sklopiť dopredu. Pozor! Nebezpečenstvo pomliaždenia na žrdiach. Teraz sa môže stroj preniest' za oblúkovú žrd' (3).

Takto sa dá tiež stroj optimálne skladovat'.

11. Elektrická prípojka

Nainštalovaný elektromotor je pripojený a pripravený na prevádzku. Pripojenie zodpovedá príslušným ustanoveniam VDE a DIN.

Siet'ová prípojka na strane zákazníka, ako aj predlžovacie vedenie, musia zodpovedať týmto predpisom.

Poškodené elektrické prípojné vedenie

Na elektrických prípojných vedeniach často vznikajú škody na izolácii.

Príčinami môžu byt':

• Stlačené miesta, ked' sa prípojné vedenia vedú cez okno alebo medzeru medzi dverami.
• Miesta zalomenia v dôsledku neodborného upevnenia alebo vedenia prípojného vedenia.
• Rozrezané miesta vzniknuté pri prejazde cez prípojné vedenie.
• Poškodenie izolácie pri vytrhnutí zo zásuvky v stene.
• Trhliny v dôsledku starnutia izolácie.

Takéto poškodené elektrické prípojné vedenia sa ne-smú používať a z dôvodu poškodenia izolácie sú živo-tunebezpečné.

Elektrické prípojné vedenia pravidelne kontrolujte ohľadom poškodení. Dávajte pozor na to, aby pri kontrole prípojného vedenia nebolo vedenie pripojené k elektrickej sieti.

Elektrické prípojné vedenia musia zodpovedať príslušným ustanoveniam VDE a DIN. Používajte iba prípojné vedenia s rovnakým označením.

Vytlačenie označenia typu na prípojnom kábli je predpis.

Motor na striedavý prúd

• Siet'ové napätie musí byt' \~230 – 240 V / 50 Hz.
• Predlžovacie vedenia musia pri dížke 25 m vykazovat' prierez 1,5 mm ^2 , pri dížke nad 25 m minimálne 2,5 mm ^2 .
• Sieťová prípojka je zaistená pomocou pomalej 16 A poistky.

Prípojky a opravy elektrického vybavenia smie vykonávat' iba kvalifikovaný elektrikár.

V prípade otázok uved'te nasledujúce údaje:

• druh prúdu motora,
• údaje z typového štítka stroja,
• údaje z typového štítka motora.

Druh pripojenia X

Ak sa siet'ový prívod tohto výrobku poškodí, musí sa vymenit' za špeciálne pripravený siet'ový prívod, ktorý je k dispozícii u výrobcu alebo v jeho zákazníckom servise.

12. Čistenie

Nebezpečenstvo!

Pred všetkými čistiacimi prácami vytiahnite sietovú zástrčku.

- Ochranné zariadenia, vzduchové štrbiny a teleso motora udržiavajte podľa možností bez prachu a nečistôt.

Výrobok vydrhnite čistou handričkou alebo vyfúkajte stlačeným vzduchom pri nízkom tlaku.

- Výrobok odporúčame čistit' bezprostredne po každom použití.

- Výrobok pravidelne čistite vlhkou handričkou a trochou mazľavého mydla. Nepoužívajte čistiace prostriedky ani rozpúšťadlá, mohli by poškodit' plastové diely výrobku. Dbajte na to, aby sa do vnútra výrobku nedostala voda. Vniknutie vody zvyšuje riziko zásahu elektrickým prúdom.

13. Skladovanie

Výrobok a jeho príslušenstvo skladujte na tmavom, suchom a nezamízajúcom mieste neprístupnom pre deti. Optimálna skladovacia teplota sa nachádza medzi 5 a 30 °C.

Výrobok skladujte v pôvodnom balení. Výrobok zakryte na ochranu pred prachom alebo vlhkostou. Návod na obsluhu uschovajte pri výrobku.

14. Údržba

• Výmenou opotrebovaného alebo poškodeného nožového valca treba poverit autorizovaného odborníka.
• V záujme zaistenia bezpečnej práce s motorovou plečkou dohliadnite na to, aby boli všetky upevňovacie prvky (skrutky, matice atd.) neustále dôkladne utiahnuté.
• Motorovú vlečku skladujte v suchej miestnosti.
• Na dosiahnutie dlhej životnosti je potrebné vyčistiť a následne naolejovat' všetky skrutkové diely, ako aj kolesá a osi.
• Pravidelná starostlivost' o motorovú plečku zaist'uje nielen jeho životnost' a výkonnost', ale zároveň prispieva aj k dôkladnému a jednoduchému prekopávaniu vášho záhonu.
• Na konci sezóny vykonajte všeobecnú kontrolu motorovej plečky a odstráňte všetky nahromadené zvyšky. Pred každým začiatkom sezóny bezpodmienečne skontrolujte stav motorovej plečky. Požiadavky týkajúce sa opráv smerujte na náš zákaznícky servis.

Uhlíkové kefy

15. Oprava a objednávanie náhradných dielov

Po oprave alebo údržbe sa uistite, že sú namontované všetky bezpečnostné diely a v bezchybnom stave. Diely, ktoré môžu spôsobovať nebezpečenstvá, ucho-vávajte mimo dosahu iných osôb a detí.

Pozor: Podľa zákona o zodpovednosti za chyby výrobkov neručíme za chyby, ktoré boli spôsobené neodbornými opravami alebo nepoužívaním originálnych náhradných dielov.

Poverte zákaznícky servis alebo autorizovaného odborníka. To isté platí aj pre diely príslušenstva.

Náhradné diely a príslušenstvo získate v našom servisnom centre. Za týmto účelom naskenujte QR kód na titulnej strane.

Prípojky a opravy

Prípojky a opravy elektrického vybavenia smie vykonávať iba kvalifikovaný elektrikár.

V prípade otázok uvedte, prosím, nasledujúce údaje:

• druh prúdu motora,
• údaje z typového štítka stroja,
• údaje z typového štítka motora.

15.1 Objednávanie náhradných dielov

Pri objednávaní náhradných dielov je potrebné uviest' nasledovné údaje:

15.2 Servisné informácie

Je potrebné dbať na to, že pri tomto výrobku podliehajú nasledujúce diely použitiu primeranému alebo prirodzenému opotrebovaniu, resp. nasledujúce diely sú potrebné ako spotrebné materiály.

Diely podliehajúce opotrebovaniu*: uhlíkové kefy, nožový valec

* nie nevyhnutne obsiahnuté v rozsahu dodávky!

16. Likvidácia a recyklácia

Upozornenia k baleniu

Baliace materiály sa dajú recyklovať. Prosím, likvidujte balenia ekologicky.

Upozornenia k zákonu o elektrických a elektronic- kých zariadeniach (ElektroG)

Staré elektrické a elektronické zariadenia nepatria do domového odpadu, ale sa musia odviezt' na triedený zber, resp. likvidáciu!

• Staré batérie alebo akumulátory, ktoré nie sú pevne zabudované v starom prístroji, sa musia vybrat bez porušenia! Ich likvidácia je regulovaná zákonom o batériách.
• Vlastníci alebo používatelia elektrických a elektronických zariadení sú zo zákona povinní ich po použití vrátit'.
• Koncový užívatel' je zodpovedný za vymazanie svojich osobných údajov na starom zariadení, ktoré má byt' zlikvidované!
• Symbol prečiarknutého odpadkového koša na kolieskach znamená, že staré elektrické a elektronické zariadenia sa nesmú likvidovat' s domovým odpadom.

- Verejná likvidácia alebo zberné miesta (napr. obecné stavebné dvory).

- Predajné miesta elektronických zariadení (stacionárne a online), ak sú predajcovia povinní ich prevziat' spät' alebo ich dobrovol'ne ponúknut'.

- Až tri staré elektrické zariadenia jedného typu s maximálnou dĺžkou hrany 25 centimetrov môžete bezplatne odovzdat' bez toho, aby ste si najprv zakúpili nové zariadenie od výrobcu, alebo ich odovzdajte na inom autorizovanom zbernom mieste vo vašom okolí.

- Viac doplňujúcich podmienok spätného odberu výrobcov a distribútorov sa dozviete v príslušnom zákazníckom servise.

- V prípade dodania nového elektrického zariadenia výrobcom do domácnosti môže výrobca na požiadanie koncového uživateľa zabezpečiť bezplatný odvoz starého elektrického zariadenia. Za týmto účelom kontaktujte zákaznícky servis výrobcu.

- Tieto vyhlásenia sa vzťahujú iba na zariadenia inštalované a predávané v krajinách Európskej únie a podliehajúce európskej smernici 2012/19/EÚ. V krajinách mimo Európskej únie môžu na likvidáciu elektrických a elektronických zariadení platit odlišné predpisy.

17. Odstraňovanie porúch

V nasledujúcej tabuľke sú uvedené príznaky chýb a je tam opísané, ako môžete urobit' nápravu, keď váš výrobok nepracuje správne. Ak pomocou toho nedokážete lokalizovať a odstrániť problém, obráťte sa na vašu servisnú dielňu.

Porucha Možná príčina Náprava
Motor sa nerozbieha • Žiadny prúd v sieti• Chybný kábel• Chybná kombinácia spínač/zástrčka• Uvoľnené prípojky na motore alebo kondenzátore• Blokovaný nožový valec	• Skontrolujte vedenie a poistku.• Nechajte vykonať kontrolu v servisnej dielni.• Nechajte vykonať kontrolu v servisnej dielni.• Nechajte vykonať kontrolu v servisnej dielni.• Prípadne zmeňte pracovnú hĺbku, vyčistite teleso, aby sa nožový valec mohol voľne otáčat’
Výkon motora klesá • Príliš tvrdá pôda• Opotrebované uhlíkové kefy• Značne opotrebovaný nož	• Korigujte pracovnú hĺbku• Nechajte vykonať kontrolu v servisnej dielni.• Vymeňte nož.
Motorová plečka sa dá pri práci len t’ažko kontrolovať (stroj skáče alebo sa skízava)	• Značne opotrebovaný nož• Pôda je príliš tvrdá	• Vymeňte nož.• Korigujte pracovnú hĺbku
Motor beží, nožový valec sa neotáča	• Chybný prevod • Nechajte vykonať kontrolu v servisnej dielni.

EÚ vyhlásenie o zhode Preklad originálneho vyhlásenia o zhode

Na vlastnú zodpovednosť vyhlasujeme, že tu popísaný výrobok je v súlade s platnými smernicami a normami.

Tu opísaný predmet vyhlásenia je v súlade s predpismi smernice Európskeho parlamentu a Rady 2011/65/EÚ z 8. júna 2011 o obmedzení používania určitých nebezpečných látok v elektrických a elektronických zariadeniach. *

Technické podklady sú k dispozícii na: **

Zrejmé vady musia byť predstavené v priebehu 8 dni po obdržaní tovaru, ináč zákazník stratí všetky nároky týkajúce sa takejto vady. Ponúkame záruku na naše aparáty, ktoré sú správne používané počas zákonného termínu záruky tak, že bezplatne vymeníme každú čast' aparátu, ktorá sa v priebehu tohto času môže stat' dokázateľne nefunkčnou dôsledkom materiálnej či výrobnej vady. Na časti ktoré sami nevyrábame, poskytujeme záruku iba v rozsahu, v ktorom nám prísluší nárok na záručné plněnie k subdodávatel'ovi. Za trovy týkajúce sa inštalácie novej súčiastky je zodpovedný zákazník. Nárok na výmenu tovara, na zľavu a iné nároky na nahradenie škody sú vylúčené.

Szavatosság HU
