Toote tüüp	Elektriline motokultivaator (labidamasin)
Mark	Scheppach
Mudel	MTE460
Toitepinge	230-240 V ~, 50 Hz
Võimsus	1500 W
Töölaius	450 mm
Maksimaalne töösügavus	205 mm
Kaal	10,1 kg
Kaitseklass	II (topeltisolatsioon)
Kaitseaste	IPX4 (kaitstud veepritsmete eest)
Helivõimsuse tase (LwA)	91,57 dB(A)
Helirõhu tase (LpA)	80,4 dB(A)
Vibratsioon vasak käsi	0,968 m/s²
Vibratsioon parem käsi	0,947 m/s²
Toitekaabli tüüp	H05VV-F, pikendusjuhtme max pikkus 75 m, minimaalne ristlõige 2,5 mm²
Skarifitseerimisrull	Paigaldatav mõlemale poole, kaasas
Kokkuklapitav käepide	Jah, transportimiseks ja hoiustamiseks
Transpordirattad	Jah, turvatihvtiga
Ohutusseade	Lukustusnupp + sisse/välja lüliti
Korpuse materjal	Vastupidav plastik
Garantii	Defektsed osad asendatakse tasuta seadusega ettenähtud aja jooksul

Korduma kippuvad küsimused - MTE460 SCHEPPACH

Kuidas monteerida Scheppach MTE460 motokultivaatorit?

Järgige juhendi samme: paigaldage traksvarda ja käepide tiibmutritega, paigaldage kaabel ja juhik, seejärel monteerige rattad ja skarifitseerimisrull. Enne kokkupanekut ühendage seade alati vooluvõrgust lahti.

Mis on maksimaalne töösügavus?

Maksimaalne töösügavus on 205 mm. Seda saab reguleerida, muutes skarifitseerimisrulli asendit.

Millist õli kasutada hoolduseks?

MTE460 mootor on hooldusvaba. Määrige telgi ja keermestatud ühendusi pärast iga puhastamist kerge õliga, et pikendada kasutusiga.

Kuidas reguleerida töösügavust?

Sügavust reguleeritakse, liigutades lukustustihvti rattal. Enne reguleerimist lülitage seade välja ja ühendage vooluvõrgust lahti.

Mida teha, kui mootor ei käivitu?

Kontrollige voolutoiteallikat, kaablit, kaitset ja skarifitseerimisrulli olekut (kinni?). Kui miski ei tööta, võtke ühendust müügijärgse teenindusega.

Kuidas vahetada skarifitseerimisrulli?

Ühendage seade vooluvõrgust lahti. Keerake lahti M8 kruvi ja lukustusmutter, eemaldage vana rull ja paigaldage uus, joondades avad. Kasutage originaalosi.

Millised tarvikud ühilduvad MTE460-ga?

Ohutuse huvides on lubatud ainult Scheppachi soovitatud tarvikud. Kasutage ainult originaalosi.

Kuidas hooldada süsinikharju?

Kui ilmnevad liigsed sädemed, laske kvalifitseeritud elektrikul harju kontrollida. Väljavahetamine peab toimuma spetsialisti poolt.

Kas ma saan motokultivaatorit kasutada murul?

Ei, MTE460 on mõeldud peenarde mulla kaevamiseks. Ärge kasutage seda murul.

Kuidas hoiustada seadet talvel?

Puhastage see hoolikalt, määrige metallosi ja hoidke seda kuivas, pimedas ja külmakaitstud kohas (5–30 °C). Hoidke juhendit läheduses.

KASUTUSJUHEND MTE460 SCHEPPACH

Tootel elevate sümbolite selgitus

Käesolevas käsiraamatus on sümbolite kasutamise ülesandeks pöörata Teie tähelepanu võimalikele riskidele. Neid saatvatest ohutussümbolitest ja selgitustest tuleb täpselt aru saada. Hoiatused ise ühtki riski ei kõrvalda ega suuda asendada korrektseid meetmeid önnetuste ärahoidmiseks.

	Lugege ja järgige enne käikuvõtmist käsitsusjuhendit ning ohutusjuhised!
	Kandke kaitseprille!
	Kandke kuulmekaitset!
	Kandke töökindaid!
	Kandke tugevaid jalatseid!
	Tehke kindlaks, et teised inimesed peavad kinni piisavast ohutusvahemaast. Hoidke kõrvalised isikud seadmest eemal.
	Tähelepanu! Ärge puudutage pöörlevaid osi. Valitseb tõsine vigastusoht!
	Ärge kasutage niiske ilmastiku korral ja säilitage alati kuivades ruumides.
	Tähelepanu! Vigastusoht eemalepaisatavate esemete tõttu. Hoidke pealtvaatajad kaugel.
	Kaitseklass II
	Lülitage seade enne köiki seadistus- ja puhastustöid või sasitud või kahjustunud võrgukaabli korral välja ning lahutage vooluvarustusest.
	Tähelepanu! Võrgukaabel võidakse sisse tõmmata. Hoidke võrgukaabel nugavaltsidest eemal.
	Garanteeritud helivõimsustase
	Toode vastab kehtivatele Euroopa direktiividele.
	Toode vastab kehtivatele Serbia direktiividele.

Sisukord: Lk:

1. Sissejuhatus 164
2. Toote kirjeldus 164
3. Tarnekomplekt 164
4. Sihtotstarbekohane kasutus 164
5. Üldised ohutusjuhised 165
6. Jääkriskid 167
7. Tehnilised andmed.... 167
8. Lahtipakkimine....167
9. Ülespanemine....168
10. Käikuvõtmine 168
11. Elektriühendus.... 169
12. Puhastamine.... 169
13. Ladustamine 169
14. Hooldus.... 169
15. Remont ja varuosade tellimine 170
16. Utiliseerimine ja taaskäitlus.... 170
17. Rikete körvaldamine 171
18. Vastavusdeklaratsioon 299

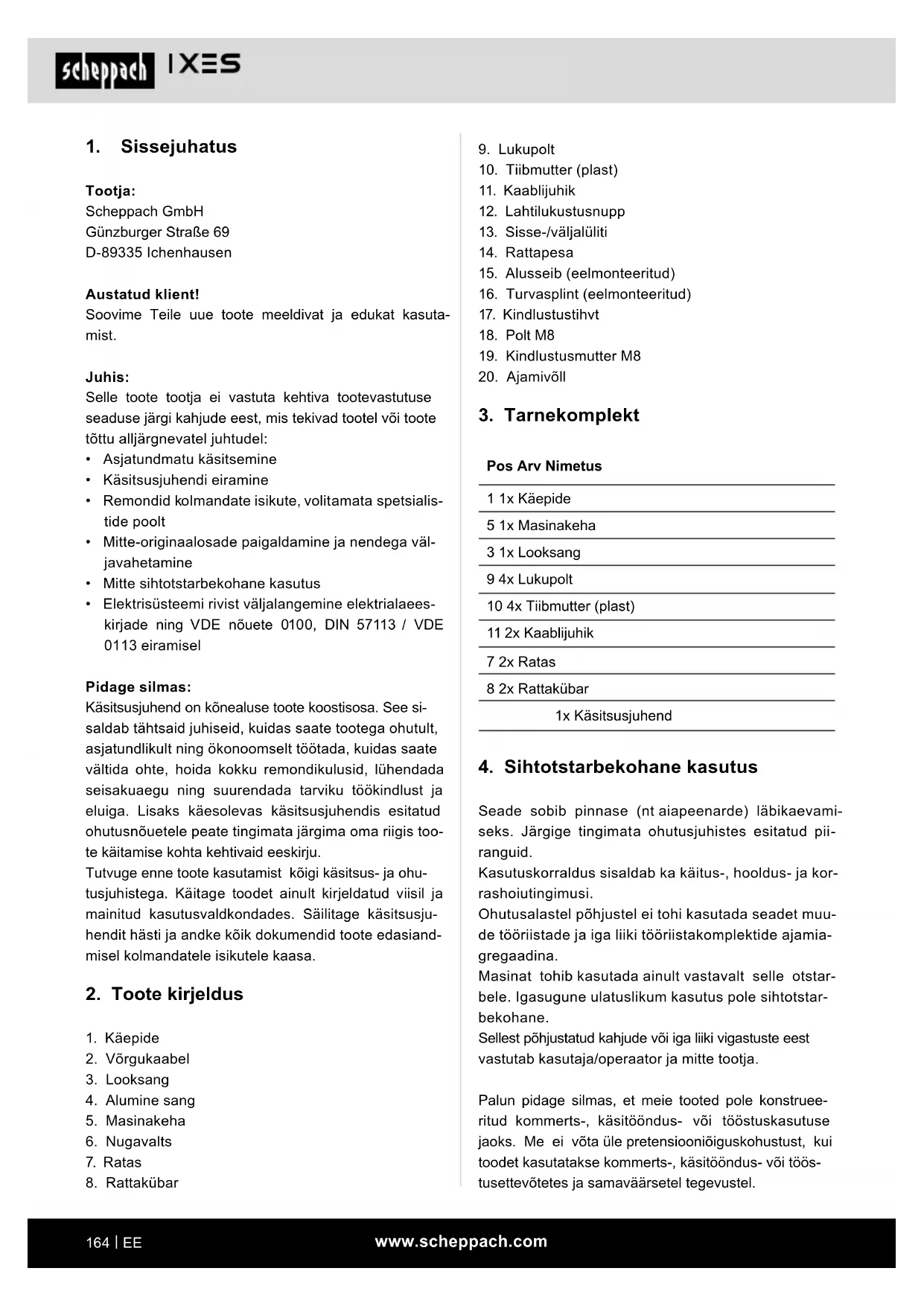

1. Sissejuhatus

Tootja:

Scheppach GmbH

Soovime Teile uue toote meeldivat ja edukat kasuta-mist.

Juhis:

Selle toote tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad tootel või toote tõttu alljärgnevatel juhtudel:

• Asjatundmatu käsitsemine
  • Käsitsusjuhendi eiramine
• Remondid kolmandate isikute, volitamata spetsialis-tide poolt
• Mitte-originaalosade paigaldamine ja nendega väljavahetamine
  • Mitte sihtotstarbekohane kasutus
• Elektrisüsteemi rivist väljalangemine elektrialaees-kirjade ning VDE nõuete 0100, DIN 57113 / VDE 0113 eiramisel

Pidage silmas:

Käsitsusjuhend on kõnealuse toote koostisosa. See si-saldab tähtsaid juhiseid, kuidas saate tootega ohutult, asjatundlikult ning ökonoomselt töötada, kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisakuaegu ning suurendada tarviku töökindlust ja eluiga. Lisaks käesolevas käsitsusjuhendis esitatud ohutusnõuetele peate tingimata järgima oma riigis too-te käitamise kohta kehtivaid eeskirju.

Tutvuge enne toote kasutamist köigi käsitsus- ja ohu- tusjuhistega. Käitage toodet ainult kirjeldatud viisil ja mainitud kasutusvaldkondades. Säilitage käsitsusju- hendit hästi ja andke köik dokumendid toote edasiand- misel kolmandatele isikutele kaasa.

2. Toote kirjeldus

1. Käepide
2. Vörgukaabel
3. Looksang
4. Alumine sang
5. Masinakeha
6. Nugavalts
7. Ratas

8. Rattakübar

9. Lukupolt

10. Tiibmutter (plast)
11. Kaablijuhik
12. Lahtilukustusnupp
13. Sisse-/väljalüliti
14. Rattapesa
15. Alusseib (eelmonteeritud)
16. Turvasplint (eelmonteeritud)
17. Kindlustustihvt
18. Polt M8
19. Kindlustusmutter M8
20. Ajamivöll

3. Tarnekomplekt

Pos Arv Nimetus

1 1x Käepide

5 1x Masinakeha

3 1x Looksang

9 4x Lukupolt

10 4x Tiibmutter (plast)

11 2x Kaablijuhik

7 2x Ratas

8 2x Rattakübar

1x Käsitsusjuhend

4. Sihtotstarbekohane kasutus

Seade sobib pinnase (nt aiapeenarde) läbikaevami- seks. Järgige tingimata ohutusjuhistes esitatud piiranguid.

Kasutuskorraldus sisaldab ka käitus-, hooldus- ja kor-rashoiutingimusi.

Ohutusalastel põhjustel ei tohi kasutada seadet muude tööriistade ja iga liiki tööriistakomplektide ajamia-gregaadina.

Masinat tohib kasutada ainult vastavalt selle otstarbele. Igasugune ulatuslikum kasutus pole sihtotstarbekohane.

Sellest põhjustatud kahjude või iga liiki vigastuste eest vastutab kasutaja/operaator ja mitte tootja.

Palun pidage silmas, et meie tooted pole konstrueeritud kommerts-, käsitööndus- või tööstuskasutuse jaoks. Me ei võta üle pretensiooniõiguskohustust, kui toodet kasutatakse kommerts-, käsitööndus- või tööstusettevõtetes ja samaväärsetel tegevustel.

5. Üldised ohutusjuhised

△ HOIATUS! Lugege kõiki ohutusjuhiseid, korral-dusi, illustratsioone ja andmeid, millega see too-de on varustatud.

Hooletused alljärgnevatest korraldustest kinnipidamisel vöivad pöhjustada elektrilööki, tulekahju ja/vöi raskeid vigastusi.

Hoidke kõiki ohutusjuhiseid ja korraldusi tulevikuks alal.

Ohutusjuhistes kasutatav möiste „elektritööriist“ kehtib vörgukäitusega elektritööriistade (vörgukaabliga) ja akukäitusega elektritööriistade (vörgukaablita) kohta.

Üldised ohutusjuhised

See seade võib põhjustada asjatundmatul kasutamisel tõsiseid vigastusi. Lugege enne seadmega töötamist hoolikalt käsitsusjuhendit ja tutvuge korralikult kõigi kä-sitsemisosadega. Säilitage seda juhendit korralikult, et selles sisalduv informatsioon oleks igal ajal käepärast.

Seadmega töötamine:

Ettevaatust! Seade võib põhjustada tõsiseid vigastusi. Nii väldite önnetusi ja vigastusi:

Ettevalmistamine:

• Seade ei sobi kasutamiseks laste poolt.
• Ärge lubage seadet kasutada lastel või teistel isikutel, kes ei tunne käsitsusjuhendit. Kohapealsed nõuded võivad määrata kindlaks operaatori mi minimumvanuse.
• See seade pole ette nähtud kasutamiseks piiratud füüsiliste, sensoorsete või vaimsete võimete, puudulike kogemuste ja/või puudulike teadmistega isikute poolt (kaasa arvatud lapsed), kui nad just ei viibi nende ohutuse eest vastutava isiku järelevalve all ega saa temalt seadme kasutamise kohta korraldusi.
• Ärge kasutage kunagi seadet, kui teised isikud, eelkõige lapsed ja koduloomad on läheduses.
• Kontrollige maastikku, millel seadet kasutatakse, ja eemaldage kivid, pulgad, traadid ning muud võõrkehad, mis võidakse kaasa haarata ja eemale paisata.
• Kandke alati sobivat tööriietust nagu libisemiskindla tallaga tugevaid jalatseid, vastupidavaid pikki pükse, körvakaitset ja kaitseprille. Ärge kasutage seadet, kui könnite paljajalu või kannate lahtiseid sandaale.

• Ärge töötage kahjustatud, mittekomplektse või ilma tootja nõusolekuta ümber ehitatud seadmega. Ärge töötage kahjustatud või puuduvate kaitseseadistega (vt käivitushoob, lahtilukustusnupp, põrkekaitse).

• Ärge tühistage kunagi kaitseseadiste talitlust (nt käivitushoova kinnisidumisega).

• Laste järele tuleb vaadata tegemaks kindlaks, et nad seadmega ei mängi.
• Veenduge enne seadme käivitamist, et noaavasse pole lükatud ühtki eset ega oksa, et seade seisab stabiilselt, tööpiirkond on koristatud ja pole blokeeritud. Kontrollige üle pikenduskaabli ja seadme ühendusjuhtme seisund. Kasutage nõutavaid kait-seseadiseid.
• Kui seade tekitab sisselülitamisel ebatavalist vibratsiooni või müra, siis tõmmake võrgupistik pistikupe-sast välja ja kontrollige nugavaltsi. Veenduge, et ki-vid või oksad ei blokeeri nugavaltsi ega pole nugade vahele kinni kiilutud. Kui Te ei tuvasta probleeme, siis saatke seade klienditeeninduspunkti tagasi.
• Kui noad ei kaeva enam korrektselt või mootor on üle koormatud, siis kontrollige seadme kõik osad üle ja asendage ärakulunud osad. Kui osutub vajalikuks ulatuslikum remont, siis pöörduge klienditeeninduspunkti.

Kasutamine:

• Ettevaatust - terav tööriist. Ärge lõigake endale sõrme ega varbasse. Hoidke jalad ja sõrmed töötamisel alati valtsist eemal. Valitseb vigastusoht!
• Ärge kasutage seadet vihmas, halva ilmastikuga, niiskes ümbruses või märjal murul. Töötage ainult päevavalguses või hea valgustuse korral. Ärge töötage seadmega, kui olete väsinud või hajevil ega pärast uimastite või tablettide manustamist. Tehke alati öigeaegselt tööpaus. Toimige töötamisel möistikult.
• Tutvuge ümbrusega ja pöörake tähelepanu võimalikele ohtudele, mida ei pruugi Te mootorimüra tõttu kuulda.
• Pöörake töötamisel tähelepanu turvalisele seisule, eelköige kallakutel. Töötage alati risti kallakut, mitte kunagi üles- või allapoole.
• Olge eriti ettevaatlik, kui muudate kallakul söidusuunda. Ärge töötage liiga järskudel kallakutel.
• Juhtige seadet ainult aeglaselt ja mölemad käed käepidemel. Olge eriti ettevaatlik, kui pöörate sea- det ümber või tömbate enda poole. Komistamisoht!
• Käivitage või rakendage käivitushooba ettevaatusega vastavalt käesolevas juhendis esitatud korral-dustele.

• Ärge kallutage käivitamisel seadet, välja arvatud juhul, kui see tuleb üles tösta. Kallutage sel juhul seadet ainult nii palju, kui see on tingimata vajalik, ja töstke seda üles ainult operaatori vastasküljelt.

• Kui seade asetatakse pärast ülestöstmist jälle maapinnale, siis peavad olema mölemad käed tööasendis.

• Ärge kasutage seadet põlemisvõimeliste vedelike või gaaside läheduses. Eiramise korral valitseb tulevõi plahvatusoht.

Töökatkestus:

• Pärast seadme väljalülitamist pöörleb valts veel mõned sekundid. Hoidke jalad ja käed eemal.
• Seadke seadme töösügavust ainult seisaku ajal.
• Ärge puudutage piisid enne, kui seade on vörgust lahutatud ja piid on täielikult seiskunud.
• Eemaldage mulda ainult seadme seistes.

- Lülitage seade välja, kui soovite seda transportida, üles tõsta või kallutada ja ületada muid pindu peale töödeldavate.

- Ärge jätke seadet töökohas kunagi järelevalveta.

• Lülitage seade välja ja tömmake vörgupistik välja:
• alati, kui lahkute masina juurest,
• enne nugade puhastamist või blokaadide kõrvaldamist,
• kui seadet enam ei kasutata,
• köigil hooldus- ja puhastustöödel,
• kui võrgukaabel on kahjustatud või sasitud,
• kui seade tabab töötamisel takistust või tekivad ebaharilikud vibratsioonid. Uurige sel juhul sea-det kahjustuste suhtes ja laske see vajaduse korral remontida.

- Hoidke seadet kuivas kohas lastele kättesaamatul viisil.

Ettevaatust! Nii väldite seadmel kahjustusi ja neist tulenevaid võimalikke inimkahjusid:

Hoolitsege seadme eest

• Lülitage seade välja ja tõstke see üles, kui transpor-dite seda mööda treppe.
• Viige seadmel iga kord enne kasutamist läbi vaatluskontroll. Ärge kasutage seadet, kui ohutusseadised (nt pörkekaitse), lõikeseadise osad või poldid puuduvad, on ära kulunud või kahjustatud. Kontrollige eelkõige võrgukaablit ja käivitushooba kahjustumise suhtes. Viskumise vältimiseks tohib kahjustatud tööriistu ja polte vahetada ainult komplektikaupa.
• Kasutage ainult tootja tarnitud ja soovitatud varuning tarvikuosi. Võõrosade kasutamine põhjustab garantiinõude kehtivuse kohese lõppemise.

• Hoolitsege selle eest, et köik mutrid, poldid ja kruvid on tugevasti kinni pingutatud ning seade on turvalises tööseisundis.

• Ärge üritage seadet ise remontida, välja arvatud juhul, kui omate sellekohast väljaöpet. Kõiki töid, mida pole käesolevas juhendis mainitud, tohivad teostada ainult meie poolt volitatud klienditeeninduspunktid.

• Käige oma seadmega hoolikalt ümber. Hoidke tööriistad puhtad, et paremini ja ohutumalt töötada. Järgige hoolduseeskirju.
• Ärge koormake seadet üle. Töötage ainult mainitud võimsusvahemikus. Ärge kasutage rasketeks töödeks väikese võimsusega masinaid. Ärge seadet eesmärkidel, milleks see pole ette nähtud.

Elektrialane ohutus:

Ettevaatust! Nii väldite elektrilöögist tingitud önnetusi ja vigastusi:

• Teostage iga kord enne käikuvõtmist võrgu- ja pikendusjuhtmete vaatluskontroll kahjustuste või vananemise ilmingute suhtes.
• Hoidke vörgukaabel löiketööriistadest eemal. Kui juhe saab kasutamise ajal kahjustada, siis lahutage see kohe vörgust.

Ärge puudutage juhet enne, kui see on vörgust lahutatud.

- Hoidke pikendusjuhtmed piidest eemal. Piid võivad kahjustada juhtmeid ja põhjustada kokkupuudet aktiivsete osadega.

- Ärge ühendage kahjustatud juhet võrku ega puudutage kahjustatud juhet enne, kui see on võrgust lahutatud. Kahjustatud juhe võib põhjustada kokkupuudet aktiivsete osadega.

- Pidage silmas, et vörgupinge ühildub tüübisildil esitatud andmetega.

- Ühendage seade võimaluse korral ainult rikkevoo-lu-kaitseseadisega (FI lüliti) pistikupesa külge, mille vallandusvool pole suurem kui 30 mA.

- Vältige kehaga maandatud osade nagu (nt metallaiad, metallpostid) puudutamist.

- Kasutage ainult heaks kiidetud pikenduskaablit koosteviisiga H05VV-F, mis on köige rohkem 75 m pikk ja öues kasutamiseks ette nähtud. Pikenduskaabli soone ristlöige peab olema vähemalt 2,5 mm². Kerige kaablitrummel enne kasutamist alati täiesti lahti. Kontrollige kaablit kahjustuste suhtes.

- Kasutage pikenduskaabli paigaldamiseks selleks ette nähtud kaabli-tömbetökist.

- Ärge kasutage kaablit, et pistikut pistikupesast välja tömmata. Kaitske kaablit kuumuse, öli ja teravate servade eest.

- Lülitage seade välja ja tömmake vörgupistik pistikupesast välja, kui ühendusjuhe on kahjustatud.

Kui seadme ühendusjuhe saab kahjustada, siis tuleb see lasta ohtude vältimiseks tootjal, klienditeenindusel või sarnase kvalifikatsiooniga isikul asendada.

• Kui ühendusjuhe on kahjustatud, siis tömmake es-malt pikenduskaabel pistikupesast välja. Seejärel saate eemaldada seadme ühendusjuhtme.
• Kui seadme ühendusjuhe saab kahjustada, siis tuleb see lasta ohtude vältimiseks tootjal, klienditeenindusel või sarnase kvalifikatsiooniga isikul asendada.

Hoiatus! See elektritööriist tekitab käitamise ajal elektromagnetilise välja. Könealune väli võib teatud tingimustel aktiivsete või passiivsete meditsiiniliste implantaatide talitlust halvendada. Vähendamaks tõsiste või surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteerida enne, kui elektritööriista käsitsetakse.

6. Jääkriskid

Toode on ehitatud tehnika kaasaegset arengutaset ja kehtivaid ohutustehnilisi reegleid järgides. Siiski võib töötamisel esineda üksikuid jääkriske.

1. Kuulmekahjustused, kui ei kanta sobivat kuulmekaitset.
2. Tervisekahjustused, mis tulenevad käe-käsivarre võngetest, kui seadet kasutatakse pikema ajava-hemiku vältel või juhitakse ja hooldatakse asja-tundmatult.
3. Tervise ohustamine elektrivoolu töttu. Nõuetele mittevastavate elektriühendusjuhtmete kasutamisel. Järgige käsitsuskorraldust "Elektriühendus".
4. Vigastused pöörleva nugavaltsi töttu.
5. Peale selle võivad köigist tarvitusele võetud abinõudest hoolimata valitseda mitte silmnähtavad jääkriskid.
6. Jääkriske saab minimeerida, kui järgitakse "Ohutusjuhiseid", "Sihtotstarbekohast kasutust" ja kä-sitsemiskorraldust tervikuna.

7. Tehnilised andmed

Võrgupinge	230-240 V ~ / 50 Hz
Võimsustarve	1500 W
Töölaius	450 mm
Töösügavus	max 205 mm
Kaitseklass	II

Kaitseliik IPX4

Kaal 10,1 kg

Õigus tehnilisteks muudatusteks reserveeritud!

Müra ja vibratsioon

⚠️ Hoiatus: Müra võib Teie tervisele tõsist mõju avaldada. Kui masina müra ületab 85 dB, siis kandke palun sobivat kuulmekaitset.

Informatsioon müraemissiooni kohta vastavalt EN ISO 3744: ISO 11094

Müra tunnusväärtused

Helivõimsustase L_wA	91,57 dB
Määramatus K_wA	1,28 dB
Helirõhutase L_pA	80,4 dB
Määramatus K_pA	3 dB

Vibratsiooni tunnusväärtused

Vibratsioon vasakul käel a_hl	0,968 m/s2
Vibratsioon paremal käel a_hr	0,947 m/s2
Määramatus K_h	1,5 m/s2

8. Lahtipakkimine

• Avage pakend ja võtke toode ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige toodet ja tarvikuosi transpordikahjustuste suhtes. Puuduste korral tuleb kohe kohaletoojat teavitada. Hilisemaid pretensioone ei tunnustata.
• Hoidke pakendit võimaluse korral kuni garantiiaja möödumiseni alal.
• Tutvuge enne kasutamist käsitsusjuhendi alusel tootega.
• Kasutage tarvikute ja kulu- ning varuosade puhul ai-nult originaalosi. Varuosi saate esindusest.
• Edastage tellimuste korral meie artiklinumbrid ja toote tüüp ning ehitusaasta.

⚠ HOIATUS!

Toode ja pakendusmaterjal pole laste mänguasjad! Lapsed ei tohi kilekottide, kilede ja väikeosadega mängida! Valitseb allaneelamis- ja lämbumisoht!

9. Ülespanemine

Veenduge enne külgeühendamist, et tüübisildil esitatud andmed ühtivad elektrivõrgu andmetega.

Hoiatus!

Tömmake vörgupistik alati enne toote kallal töötamist välja!

Mootorkobesti on tarnimisel osaliselt demonteeritud. Käepide ja söiduseadis tuleb enne mootorkobesti kasutust monteerida. Järgige sammhaaval kasutuskorraldust ja orienteeruge piltide järgi, et kokkupanemist enda jaoks lihtsustada.

Montaaž (joon. 3-9)

⚠ Tähelepanu!

Monteerige seade enne käikuvõtmist tingimata terviklikult!

- Ühendage lükkesang (3) ja käepide (1) tiibmutri (9) ning lukupoldi (8) abil alumise sangaga (4). (joon. 3/4)

Võrgukaabli vedamine (joon. 5, 6, 7)

Monteerige kaabel ja kaablijuhik (11) parema alumise sanga (4) ning (töösuunas) looksanga (3) külge, pistes need selleks peale.

Transpordiabinōu monteerimine (joon. 8, 9)

Eemaldage eelmonteeritud turvasplint (16) ja alusseib (15). Pistke ratas (7) rattapesale (14). Kindlustage see alusseibi (15) ja turvasplindiga (16). Monteerige seejärel rattakübar (8). (montaaž on mölemal küljel identne)

Nugavaltsi monteerimine (joon. 11)

Lükake nugavalts (6) seadme ajamivöllile (20). Nugavaltse (6) saab monteerida parempidi või vasakpidi, sest need on teostatud ühesuguselt. Pöörake tähelepanu sellele, et nugavaltsis (6) olev ava on ajamivölli (20) avaga kohakuti. Nüüd pistetakse polt M8 (18) läbi ja kindlustatakse mutriga M8 (19).

Pingutage kindlustusmutter (19) lihtvõtmega või piste- padruniga narrega (tööriistad ei sisaldu tarnekomplek- tis) käe jõuga kinni.

Monteerige toode enne käikuvõtmist tingimata terviklikult!

Masina sisse-/väljalülitamine (joon. 7)

Mootorkobesti soovimatu sisselülitamise vältimiseks on varustatud käepide (1) lahtilukustusnupuga (12), mida tuleb vajutada enne sisse-/väljalüliti (13) vajutamist. Kui sisse-/väljalüliti (13) lastakse lahti, siis lülitub mootorkobesti välja. Viige see protseduuri möned korrad läbi, et oleksite kindel, et Teie seade talitleb korrektselt.

Enne seadmel remondi- või hooldustööde teostamist peate veenduma, et nugavalts (6) ei pöörle ja seade on võrgust lahutatud.

Käepideme (1) töttu korpuse ja kasutaja vahel etteantud ohutuskaugusest tuleb alati kinni pidada. Nõlva-del ja kallakutel töötamisel tuleb olla eriti ettevaatlik.

Pöörake tähelepanu turvalisele seisule, kandke libisemiskindla haarduva tallaga jalatseid ja pikki pükse. Töötage alati kallakuga risti. Üle 15-kraadise kaldega kallakutel ei tohi mootorkobestiga ohutusalastel pöhjustel töödelda.

Harjutage erilist ettevaatust tagurpidiliikumisel ja moo- torkobesti tömbamisel, komistamisoht!

Juhised öigeks töötamiseks

Juhtige mootorkobestit aeglaselt ja läbimõeldult ette- poole. Töötage pinnad sirgete paanidena läbi. Jätke neile veidi ülekatet, et vältida triipude tekkimist. Kasu- tage seadet ainult juba kobestatud pinnastel. Seda ei tohi kasutada murupindade läbikaevamiseks.

Transportimine ja ladustamine (joon. 10/12)

Lahutage enne transportimist seadme vörgupistik!

Tömmake kindlustustihvt (17) välja. Nüüd saate rattad (7) alumisse positsiooni liigutada. Pöörake tähelepanu sellele, et kindlustustihvt (17) fikseerub jälle alumises positsioonis. (joon. 10)

△ Tähelepanu! Käituse ajal peavad olema rattad üle- mises asendis fikseeritud!

Toimige piiratud ruumis ladustamiseks või transporti-miseks järgnevalt:

Avage kahte tiibmutrit (10) niipalju, kuni saate käepi- demed ettepoole klappida. Tähelepanu! Muljumisoht sangadel. Nüüd saab masinat looksangast (3) kanda. Nii saab ka masinat optimaalselt ladustada.

11. Elektriühendus

Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nõuetele.

Kliendipoolne võrguühendus ja kasutatav pikendusjuhe peavad vastama nendele eeskirjadele.

Kahjustatud elektriühendusjuhe

Elektriühendusjuhtmetel tekivad sageli isolatsioonikahjustused.

Nende põhjusteks võivad olla:

• Survekohad, kui ühendusjuhtmed veetakse läbi akende või uksevahede.
• Murdekohad ühendusjuhtme asjatundmatu kinnitamise või vedamise tõttu.
• Sisselõikekohad ühendusjuhtmest ülesõitmise töttu.
• Isolatsioonikahjustused seinapistikupesast väljarebimise töttu.
• Praod isolatsiooni vananemise töttu.

Selliselt kahjustatud elektriühendusjuhtmeid ei tohi kasutada ja on isolatsioonikahjustuste töttu eluohtlikud.

Kontrollige elektriühendusjuhtmeid regulaarselt kah-justuste suhtes. Pöörake tähelepanu sellele, et ülekontrollimisel pole ühendusjuhe vooluvörku ühendatud.

Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele. Kasutage ainult sama tähistusega ühendusjuhtmeid.

Ühenduskaablile trükitud tüübitähis on eeskirjaga ko- hustuslik.

Vahelduvvoolumootor

• Vörgupinge peab olema \~230-240 V / 50 Hz.
- Pikendusjuhtmed peavad olema pikkuseni 25 m vähemalt 1,5 mm², pikkusel üle 25 m vähemalt 2,5 mm² ristlöikega.
• Võrguühendus kaitstakse inertse 16 A kaitsmega.

Elektrialase varustuse ühendamisi ja remonte tohib läbi viia ainult elektrispetsialist.

Küsimuste korra esitage palun järgnevad andmed:

• Mootori vooluliik
  • Masina tüübisildi andmed
  • Mootori tüübisildi andmed

Ühendusliik X

Kui toote võrguühendusjuhe saab kahjustada, siis tuleb see asendada spetsiaalselt eelkoostatud võrguühendusjuhtmega, mis on saadaval tootja või tema kliendi-teeninduse kaudu.

12. Puhastamine

Oht!

Tömmake enne köiki puhastustöid vörgupistik välja.

• Hoidke kaitseseadised, õhupilud ja mootori korpus võimalikult tolmu- ning mustusevabad. Hõõruge toode puhta lapiga üle või puhuge madala rõhuga suruõhuga läbi.
• Me soovitame toodet iga kord pärast kasutamist va- hetult puhastada.
• Puhastage toodet regulaarselt niiske lapi ja vähese määrdeseebiga. Ärge kasutage puhastusvahendeid või lahusteid, need võivad toote plastosi rikkuda. Pöörake tähelepanu sellele, et vesi ei pääse toote sisemusse. Vee sissetungimine suurendab elektri- löögi riski.

13. Ladustamine

Ladustage toodet ja selle tarvikuid pimedas, kuivas, pakaseta ning lastele kättesaamatus kohas.

Optimaalne ladustamistemperatuur on 5 ja 30 °C vahel. Säilitage toodet originaalpakendis. Katke toode kinni, et seda tolmu või niiskuse eest kaitsta. Säilitage käsit-susjuhendit toote juures.

14. Hooldus

• Ärakulunud või kahjustatud nugavalts tuleks lasta volitatud spetsialistil välja vahetada.
• Hoolitsege selle eest, et köik kinnituselemendid (poldid, mutrid jms) on alati tugevasti kinni pingutatud nii, et saate mootorkobestiga ohutult töötada.
  • Ladustage mootorkobestit kuivas ruumis.
• Pika eluea saavutamiseks tuleks köiki kruvitavaid osi ja rattaid ning telgi puhastada ja seejärel ölitada.
• Mootorkobesti regulaarne hoolitsus ei taga mitte ainult selle säilivust ja sooritusvõimet, vaid annab panuse ka Teie peenra hoolikasse ning hölpsasse läbikaevamisse.
• Viige hooaja löpus läbi mootorkobesti üldine kontroll ja eemaldage köik kogunenud jäägid. Kontrollige tingimata iga kord enne hooaja algust mootorkobesti seisundit. Pöörduge remontide korral meie klienditeeninduspunkti.

Süsiharjad

Laske sädemete ülemäärase tekke korral süsiharjad elektrispetsialistil üle kontrollida.

Oht! Süsiharju tohib vahetada ainult elektrispetsialist.

Veenduge pärast remonti või hooldust, kas kõik ohutustehnilised osad on paigaldatud ja laitmatus seisundis. Säilitage vigastusohtlikke osi teistele inimestele ja lastele kättesaamatult.

Tähelepanu: Tootevastutuse seaduse kohaselt ei vastuta tootja asjatundmatutest remontidest või mitte-originaalvaruosade kasutamisest põhjustatud kahjude eest.

Tellige klienditeenindus või volitatud spetsialist. Vastav kehtib ka tarvikuosade kohta.

Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR-kood.

Ühendused ja remondid

Elektrialase varustuse ühendamisi ja remonte tohib läbi viia ainult elektrispetsialist.

Palun edastage meile järgnevad andmed:

- Mootori vooluliik

• Masina tüübisildi andmed

• Mootori tüübisildi andmed

15.1 Varuosade tellimine

Varuosade tellimisel tuleks edastada järgnevad andmed:

- Mudelinimetus

- Artiklinumber

• Tüübisildi andmed

15.2 Teenindus-informatsioon

Tuleb silmas pidada, et selle toote puhul vajatakse kasutusalasele või loomulikule kulumisele alluvaid või kulumaterjalidena järgnevad osi.

Kuluosad*: süsiharjad, nugavalts

* ei sisaldu tingimata tarnekomplektis!

16. Utiliseerimine ja taaskäitlus

Juhised pakendi kohta

Pakendusmaterjalid on taaskäideldavad. Palun utiliseerige pakendid keskkonnasõbralikult.

Juhised elektri- ja elektroonikaseadmete seaduse (ElektroG) kohta

Elektri- ja elektroonikaseadmed ei kuulu olmeprügisse, vaid tuleb suunata eraldi kogumisse või utiliseerimisse!

- Vanad patareid või akud, mis pole püsivalt vanaseadmesse paigaldatud, tuleb enne äraandmist purustamata kujul välja võtta! Nende utiliseerimist reguleeritakse patareiseadusega.

- Elektri- ja elektroonikaseadmete omanikud või kasutajad on seadusega kohustatud need kasutuse lõpus tagastama.

- Lõppkasutaja kannab omavastutust utiliseeritava vanaseadmel isikupõhiste andmete kustutamise eest!

- Läbikriipsutatud prügikonteineri sümbol tähendab, et vanu elektri- ja elektroonikaseadmeid ei tohi utiliseerida olmeprügi kaudu.

- Elektri- ja elektroonika-romuseadmed saab järgnevates kohtades tasuta ära anda:

- Avalik-õiguslikud utiliseerimis- või kogumispunktid (nt kommunaalsed toormejaamad).

- Elektriseadmete müügipunktid (statsionaarsed ja online), kui edasimüüjad on tagasivõtmiseks ko-hustatud või pakuvad seda vabatahtlikult.

- Kuni kolm vana elektriseadet seadmeliigi kohta maksimaalselt 25-sentimeetrise servapikkusega saate ilma tootjalt uut seadet soetamata talle ta-suta ära anda või enda läheduses teise volitatud kogumispunkti suunata.

- Tootja ja levitaja edasised täiendavad tagasivõt-mistingimused saate teada vastavast klienditeenindusest.

- Tootja poolt eramajapidamisse uue elektriseadme kohaletarnimise korral võib see anda lõppkasutaja järelepärimisel korralduse vana elektriseade tasuta ära viia. Võtke selleks ühendust tootja klienditeenindusega.

- Need ütlused kehtivad ainult seadmete kohta, mis installeeritakse ja müüakse Euroopa Liidu liikmesriikides ning alluvad Euroopa direktiivile 2012/19/EL. Riikides väljaspool Euroopa Liitu võivad kehtida vanade elektri- ja elektroonikaseadmete utiliseerimise kohta kõrvalekalduvad nõuded.

17. Rikete kõrvaldamine

Järgnev tabel näitab vigade sümptomeid ja kirjeldab nende körvaldamise abinõusid, kui Teie toode ei tööta ükskord öigesti. Kui Te ei suuda probleemi selle abil lokaliseerida ja körvaldada, siis pöörduge teenindustöökotta.

Rike Võimalik põhjus Abinõu
Mootor ei käivitu • Võrgus pole võblu• Kaabel defektne• Lüliti-pistiku kombinatsioon defektne• Ühendused mootoril või kondensaatoril vabanenud• Nugavalts blokeeritud	• Kontrollige juhe ja kaitse üle• Laske klienditeenindustöökojas üle kontrollida• Laske klienditeenindustöökojas üle kontrollida• Laske klienditeenindustöökojas üle kontrollida• Muutke vajaduse korral töösügavust, puhastage korpus, et nugavalts liiguks vabalt
Mootori võimsus langeb • Liiga kõva maapind• Süsiharjad ära kulunud• Noad tugevasti kulunud	• Korrigeerige töösügavust• Laske klienditeenindustöökojas üle kontrollida• Vahetage noad välja
Mootorkobestit saab töötamisel ainult raskelt kontrollida (masin hüppab või roomab)	• Noad tugevasti kulunud• Pinnas on liiga kõva	• Vahetage noad välja• Korrigeerige töösügavust
Mootor töötab, nugavalts ei põörle	• Käigukast defekt • Laske klienditeenindustöökojas üle kontrollida

Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostja köik õigused garantiile nimetatud vigade töttu. Öige käsitsemise korral anname oma masinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame tasuta välja köik masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskölbmatuks materjali- või tootmisvea töttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse.

Garantija LV
