Produkto tipas	Elektrinis motokultivatorius (kastuvinis)
Prekės ženklas	Scheppach
Modelis	MTE460
Maitinimo įtampa	230-240 V ~, 50 Hz
Sunaudojama galia	1500 W
Darbo plotis	450 mm
Maksimalus darbo gylis	205 mm
Svoris	10,1 kg
Apsaugos klasė	II (dviguba izoliacija)
Apsaugos indeksas	IPX4 (apsaugotas nuo vandens purslų)
Garso galios lygis (LwA)	91,57 dB(A)
Garso slėgio lygis (LpA)	80,4 dB(A)
Vibracija kairėje rankoje	0,968 m/s²
Vibracija dešinėje rankoje	0,947 m/s²
Maitinimo kabelio tipas	H05VV-F, maksimalus ilgintuvo ilgis 75 m, minimalus skerspjūvis 2,5 mm²
Skarifikatoriaus volas	Montuojamas iš abiejų pusių, įskaičiuotas
Sulenkiama rankena	Taip, transportavimui ir saugojimui
Transportavimo ratai	Taip, su apsauginiu smeigtuku
Saugos įtaisas	Atrakinimo mygtukas + įjungimo/išjungimo jungiklis
Korpuso medžiaga	Tvirtas plastikas
Garantija	Sugedusios dalys nemokamai keičiamos per įstatymu nustatytą laikotarpį

Dažnai užduodami klausimai - MTE460 SCHEPPACH

Kaip surinkti Scheppach MTE460 motokultivatorių?

Vykdykite instrukcijos veiksmus: sumontuokite skersinį strypą ir rankeną su sparnuotomis veržlėmis, įstatykite kabelį ir kreiptuvą, tada sumontuokite ratus ir skarifikatoriaus volą. Prieš surinkimą visada išjunkite prietaisą iš elektros tinklo.

Koks yra maksimalus darbo gylis?

Maksimalus darbo gylis yra 205 mm. Jį galima reguliuoti keičiant skarifikatoriaus volo padėtį.

Kokią alyvą naudoti priežiūrai?

MTE460 variklis yra nereikalaujantis priežiūros. Po kiekvieno valymo tepkite ašis ir srieginės jungtis lengva alyva, kad prailgintumėte tarnavimo laiką.

Kaip reguliuoti darbo gylį?

Gylis reguliuojamas perkeliant fiksavimo kaištį ant rato. Prieš reguliavimą išjunkite prietaisą ir atjunkite nuo elektros tinklo.

Ką daryti, jei variklis neužsiveda?

Patikrinkite tinklo maitinimą, kabelį, saugiklį ir skarifikatoriaus volo būklę (užstrigęs?). Jei niekas neveikia, susisiekite su klientų aptarnavimo tarnyba.

Kaip pakeisti skarifikatoriaus volą?

Atjunkite prietaisą. Atlaisvinkite M8 varžtą ir fiksavimo veržlę, išimkite seną volą ir sumontuokite naują, sulygiuodami skyles. Naudokite originalias dalis.

Kokie priedai yra suderinami su MTE460?

Dėl saugumo priežasčių leidžiami tik Scheppach rekomenduojami priedai. Naudokite tik originalias dalis.

Kaip prižiūrėti anglinius šepečius?

Jei atsiranda per didelės kibirkštys, liepkite kvalifikuotam elektrikui patikrinti šepečius. Keitimą turi atlikti profesionalas.

Ar galiu naudoti motokultivatorių ant vejos?

Ne, MTE460 yra skirta kasti žemę lysvėse. Nenaudokite ant vejos.

Kaip laikyti prietaisą žiemą?

Kruopščiai išvalykite, sutepkite metalines dalis ir laikykite sausoje, tamsioje ir nuo šalčio apsaugotoje vietoje (5-30 °C). Laikykite instrukciją šalia.

NAUDOJIMO INSTRUKCIJA MTE460 SCHEPPACH

Ant gaminio esančių simbolių aiškinimas

Šiame žinyne naudojami simboliai turi atkreipti Jūsų dėmesį j galimą riziką. Saugos simboliai ir jų paaiškinimai turi būti aiškiai suprasti. Patys įspėjimai rizikos nepašalina ir negali pakeisti tinkamų nelaimingų atsitikimų prevencijos priemonių.

	Prieš eksploatacijos pradžią perskaitykite naudojimo instrukciją ir saugos nurodymus bei jų laikykitės!
	Užsidėkite apsauginius akinius!
	Naudokite klausos apsaugą!
	Mūvėkite darbines pirštines!
	Avėkite tvirtus batus!
	Įsitikinkite, kad kiti asmenys laikosi pakankamo saugaus atstumo. Nesusiję asmenys visada turi laikytis atstumo nuo įrenginio.
	Dėmesio! Nelieskite besisukančių dalių. Kyla didelis pavojus susižaloti!
	Nenaudokite drėgnu oru ir visada laikykite sausose patalpose.
	Dėmesio! Pavojus susižaloti dėl nusviedžiamų daiktų. Žiūrovai turi laikytis atstumo.
	Il apsaugos klasė
	Prieš visus nustatymo arba valymo darbus arba jei tinklo kabelis yra įsipainiojęs arba pažeistas, išjunkite įrenginį ir išjunkite elektros srovės tiekimą į jį.
	Dėmesio! Tinklo kabelį galima įtraukti. Laikykite tinklo kabelį toliau nuo peilių velenėlių.
	Garantuotasis garso galios lygis
	Gaminys atitinka galiojančias Europos direktyvas.
	Gaminys atitinka galiojančias Serbijos gaires.

Turinys:

Puslapis:

1. lvadas.... 175
2. Gaminio aprašymas 175
3. Komplektacija 175
4. Naudojimas pagal paskirtį 175
5. Bendrieji saugos nurodymai....176
6. Liekamosios rizikos 178
7. Techniniai duomenys 178
8. Išpakavimas....178
9. Surinkimas 179
10. Paleidimas 179
11. Elektros prijungimas 180
12. Valymas 180
13. Laikymas....180
14. Techninė priežiūra 180
15. Remontas ir atsarginių dalių užsakymas 181
16. Utilizavimas ir pakartotinis atgavimas 181
17. Sutrikimų šalinimas.... 182
18. Atitikties deklaracija....299

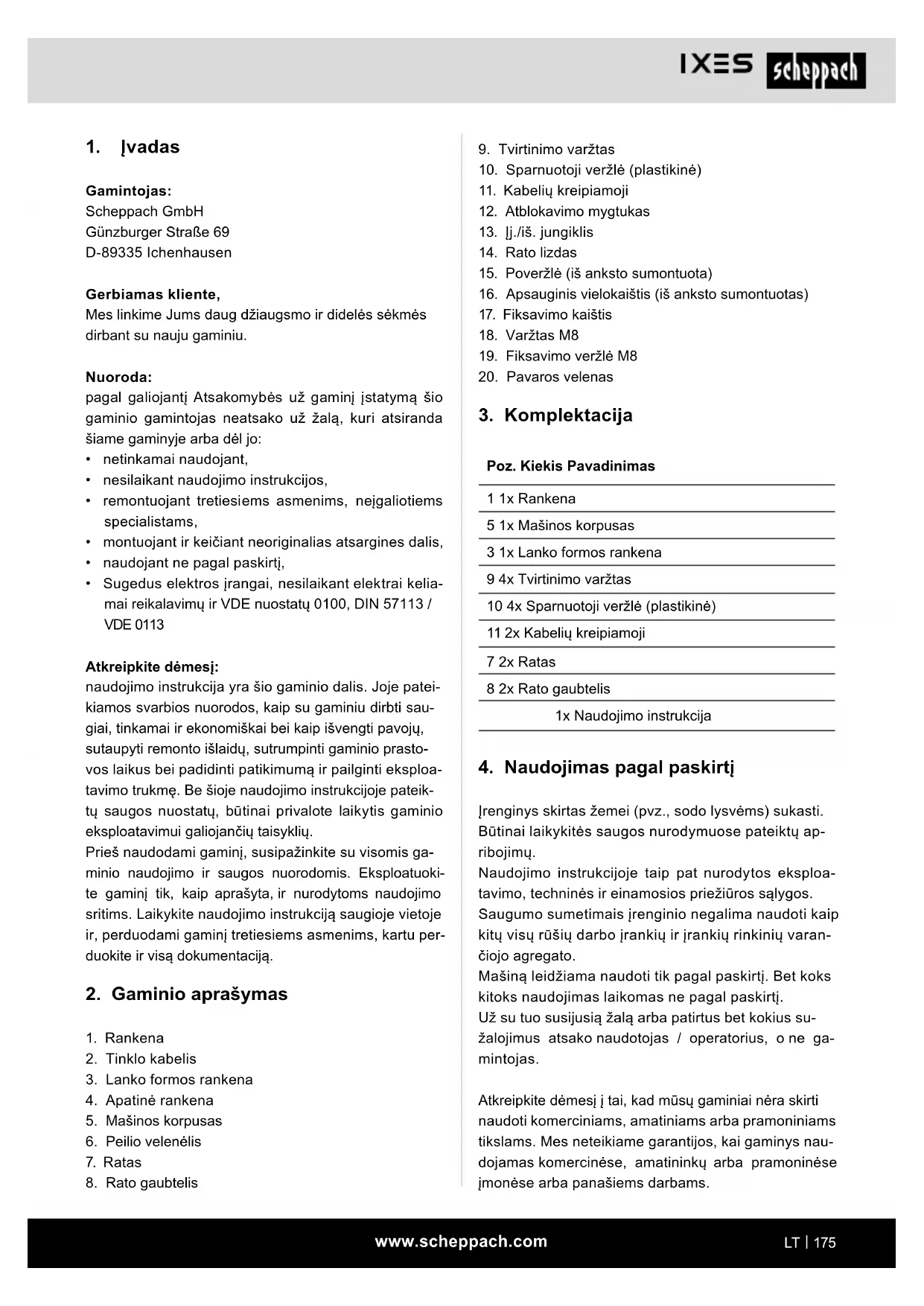

1. Ivadas

Gamintojas:

Scheppach GmbH

Mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju gaminiu.

Nuoroda:

pagal galiojanti Atsakomybės už gaminį įstatymą šio gaminio gamintojas neatsako už žalą, kuri atsiranda šiame gaminyje arba dėl jo:

• netinkamai naudojant,
- nesilaikant naudojimo instrukcijos,
- remontuojant tretiesiems asmenims, nejgaliotiems specialistams,
• montuojant ir keičiant neoriginalias atsargines dalis,
• naudojant ne pagal paskirti,
- Sugedus elektros įrangai, nesilaikant elektrai kelia-mai reikalavimų ir VDE nuostatų 0100, DIN 57113 / VDE 0113

Atkreipkite dèmesj:

naudojimo instrukcija yra šio gaminio dalis. Joje pateikiamos svarbios nuorodos, kaip su gaminiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti gaminio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę. Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis gaminio eksploatavimui galiojančių taisyklių.

Prieš naudodami gaminj, susipažinkite su visomis ga-minio naudojimo ir saugos nuorodomis. Eksploatuoki-te gaminj tik, kaip aprašyta, ir nurodytoms naudojimo sritims. Laikykite naudojimo instrukciją saugioje vietoje ir, perduodami gaminj tretiesiems asmenims, kartu per-duokite ir visą dokumentaciją.

2. Gaminio aprašymas

1. Rankena
2. Tinklo kabelis
3. Lanko formos rankena
4. Apatinè rankena
5. Mašinos korpusas
6. Peilio velenėlis
7. Ratas

8. Rato gaubtelis

9. Tvirtinimo varžtas

10. Sparnuotoji veržlė (plastikinė)

11. Kabelių kreipiamoji

12. Atblokavimo mygtukas

13. Jj./iš. jungiklis

14. Rato lizdas

15. Poveržlė (iš anksto sumontuota)

16. Apsauginis vielokaištis (iš anksto sumontuotas)

17. Fiksavimo kaištis

18. Varžtas M8

19. Fiksavimo veržlė M8

20. Pavaros velenas

3. Komplektacija

Poz. Kiekis Pavadinimas

1 1x Rankena

5 1x Mašinos korpusas

3 1x Lanko formos rankena

9 4x Tvirtinimo varžtas

10 4x Sparnuotoji veržlė (plastikinė)

11 2x Kabelių kreipiamoji

7 2x Ratas

8 2x Rato gaubtelis

1x Naudojimo instrukcija

4. Naudojimas pagal paskirti

Irenginys skirtas žemei (pvz., sodo lysvėms) sukasti. Būtinai laikykitės saugos nurodymuose pateiktų ap- ribojimų.

Naudojimo instrukcijoje taip pat nurodytos eksploatavimo, techninės ir einamosios priežiūros sąlygos.

Saugumo sumetimais jrenginio negalima naudoti kaip kitų visų rūšių darbo įrankių ir įrankių rinkinių varančiojo agregato.

Mašiną leidžiama naudoti tik pagal paskirtj. Bet koks kitoks naudojimas laikomas ne pagal paskirtj.

Už su tuo susijusią žalą arba patirtus bet kokius su- žalojimus atsako naudotojas / operatorius, o ne ga- mintojas.

Atkreipkite dêmesi j tai, kad mūsų gaminiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiame garantijos, kai gaminys nau-dojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.

5. Bendrieji saugos nurodymai

⚠️ ISPĖJIMAS! Perskaitykite visas šiam gaminiui taikomus saugos nurodymus, instrukcijas, iliustracijas bei techninius duomenis.

Netinkamai laikantis saugos nuorodu ir nurodymu, galima patirti elektros smūgj, gali kilti gaisras ir (arba) galima sunkiai susižaloti.

Išsaugokite visus saugos nurodymus ir instrukcijas ateičiai.

Saugos nurodymuose naudojama sąvoka „Elektrinis įrankis“ susijusi su iš tinklo veikiančiais elektriniais įrankiais (su tinklo laidu) ir akumuliatoriniais elektriniais įrankiais (be tinklo kabelio).

Bendrieji saugos nurodymai

Netinkamai naudojant, šis įrenginys gali stipriai sužaloti. Prieš pradėdami dirbti su įrenginiu, atidžiai perskaitykite naudojimo instrukciją ir gerai susipažinkite su visomis valdymo dalimis. Laikykite šią instrukciją saugioje vietoje, kad bet kada galėtumėte gauti informacijos.

Darbas su jrenginiu:

Atsargiai! Irenginys gali stipriai sužaloti. Taip išvengsite nelaimingų atsitikimų ir sužalojimų:

Paruošiamieji darbai:

• Irenginys neskirtas naudoti vaikams.
- Niekada neleiskite vaikams arba kitiems asmenims, kurie nėra susipažinę su naudojimo instrukcija, naudoti įrenginio. Vietos nuostatose gali būti nustatytas operatoriaus amžiaus cenzas.
- Šis jrenginys neskirtas naudoti asmenims (tame tarpe ir vaikams), turintiems ribotus fizinius, jutiminius arba dvasinius įgūdžius arba nepakankamai patirties ir (arba) žinių, išskyrus, kai juos prižiūri už jų saugą atsakingas asmuo arba jie gavo nurodymus, kaip naudoti jrenginį.
- Niekada nenaudokite jrenginio, kai šalia yra kitų asmenų (ypač vaikų) arba naminių gyvūnų.
- Patikrinkite teritoriją, kurioje naudojamas jrenginys, ir pašalinkite akmenis, lazdas, vielas arba kitus pašalinius daiktus, kurie gali būti pagriebti ir nusviesti.
- Visada vilkėkite tinkamus darbo drabužius, pvz., avėkite tvirtais batais su neslidžiu padu, mūvėkite tvirtas, ilgas kelnes ir dévėkite apsauginius akinius. Nenaudokite įrenginio būdami basi arba avėdami atvirais sandalais.

• Nedirbkite su pažeistu, nesukomplektuotu arba be gamintojo sutikimo modifikuotu jrenginiu. Nedirbkite su pažeistais arba trūkstamais apsauginiais jtaisais (pvz., paleidimo svirtimi, atblokavimo mygtuku, apsauga nuo atsitrenkimo).
• Niekada neišjunkite apsauginių įtaisų (pvz., prijung-dami paleidimo svirtį).
• Vaikai turėtų būti prižiūrimi, norint įsitikinti, kad jie nežais su įrenginiu.
• Prieš paleisdami savo jrenginį įsitikinkite, kad į peilių angą neįstumtas joks daiktas arba šaka, kad jrenginys stovi stabiliai, o darbo zona yra tvarkinga ir neblokuojama. Patikrinkite savo jrenginio ilginamojo kabelio ir jungiamojo laido būklę. Naudokite reikalingus apsauginius įtaisus.
• Jei jjungus Jūsų jrenginys nejprastai vibruoja arba skleidžia nejprastus garsus, ištraukite tinklo kištuką iš kištukinio lizdo ir patikrinkite peilio velenėlj. Įsiti-kinkite, kad peilio velenėlio neblokuoja akmenys ar šakos arba jų nejstrigo tarp peilių. Jei problemų nenustatysite, išsiųskite jrenginį atgal į klientų aptar-navimo tarnybą.
• Jei peiliai blogai kasa arba variklis yra perkrautas, patikrinkite visas jrenginio dalis ir pakeiskite susidėvėjusias dalis. Jei reikia didesnio remonto, kreipkitės į klientų aptarnavimo tarnybą.

Naudojimas:

• Atsargiai – aštrus įrankis. Nejsipjaukite rankų arba kojų pirštų. Dirbdami laikykite kojas ir pirštus visada toliau nuo velenėlio. Kyla pavojus susižaloti!
• Nenaudokite jrenginio lyjant, esant blogam orui, drėgnoje aplinkoje arba šlapioje vejoje. Dirbkite tik dienos šviesoje arba su geru apšvietimu. Nedirbkite su jrenginiu, kai esate pavargę, nesusikoncentravę arba veikiami narkotikų arba medikamentų. Dirb-dami visada laiku padarykite pertrauką. Pradėkite dirbti apgalvotai.
• Susipažinkite su savo aplinka ir atkreipkite dėmesį į galimus pavojus, kurių galite negirdėti dėl variklio garso.
• Dirbdami visada srověkite stabiliai, ypač ant šlaitų. Visada dirbkite skersai šlaito, niekada aukštyn i jj arba žemyn nuo jo.
• Būkite ypač atsargūs, kai ant šlaito keičiate važiavimo kryptį. Nedirbkite ant itin stačių šlaitų.
• Valdykite jrenginj tik lëtai ir abiem rankomis už rankenos. Bükite ypač atsargüs, kai jrenginj apsukate arba traukiate prie savęs. Pavojus suklupti!

• Paleiskite ir aktyvinkite paleidimo svirtį atsargiai, laikydamiesi nurodymų šioje instrukcijoje.

• Paleisdami jrenginio neverskite, išskyrus tuos atvejus, kai jj reikia kelti. Tokiu atveju paverskite jrenginj tik tiek, kiek to būtinai reikia, ir kelkite jj tik nuo operatoriaus nusuktoje pusėje.

• Kai pakėlus įrenginys vėl statomas ant grindų, abi rankos turi būti darbinėje padėtyje.
• Nenaudokite jrenginio šalia degių skysčių arba dujų. Nesilaikant nurodymų, kyla gaisro arba sprogimo pavojus.

Darbo nutraukimas:

• Išjungus įrenginį, velenėlis dar kelias sekundes sukasi. Laikykite rankas ir kojas toliau.
• Reguliuokite darbinj jrenginio gylj tik neveikos metu.
• Neatjunge jrenginio nuo tinklo ir dygliams iki galo nesustojus, nelieskite dygliu.
• Žemes šalinkite tik sustojus jrenginiui.
• Išjunkite jrenginį, kai ji transportuojate, keliate arba norite paversti ir kai važiuojate kitais paviršiais, o ne paviršiumi, kurį reikia apdirbti.

- Nepalikite jrenginio be priežiūros darbo vietoje.

• Išjunkite jrenginj ir ištraukite tinklo kištuka:
• visada, kai pasišalinate nuo mašinos,
• prieš valydami peilius arba šalindami blokuojančius daiktus.
• kai jrenginio nenaudojate,
• atlikdami visus techninės priežiūros ir valymo darbus.
• jei pažeistas arba susipainiojęs tinklo kabelis,
• jei dirbant jrenginys atsitrenkia i kliūtį arba jei nejprastai vibruoja. Tokiu atveju patikrinkite, ar jrenginys nepažeistas, ir prireikus paveskite jį suremontuoti.

- Laikykite jrenginj sausoje ir vaikams nepasiekiamo-je vietoje.

Atsargiai! Taip išvengsite jrenginio pažeidimų ir su tuo susijusio asmenų sužalojimo:

Irenginio priežiūra:

• Išjunkite jrenginį ir jį pakelkite, kai transportuojate laiptais.

• Prieš naudodami, kaskart atlikite jrenginio apžiū-rimają kontrolę. Nenaudokite jrenginio, jei trūksta saugos įtaisų (pvz., apsaugos nuo atsitrenkimo), pjovimo jrenginio dalių arba kaiščių, jie susidėvėję arba pažeisti. Ypač patikrinkite tinklo kabelį ir paleidimo svirtį, ar jie nepažeisti. Norint išvengti disbalanso, pažeistus įrankius ir kaiščius galima keisti tik komplektais.

• Naudokite tik gamintojo pristatytas ir rekomenduojamas atsargines dalis ir priedus. Naudojant kitų gamintojų dalis, iš karto netenkama teisės reikštį garantines pretenzijas.

• Pasirūpinkite, kad visos veržlės, kaiščiai ir varžtai būtų tvirtai priveržti, o įrenginys – saugios darbinės būsenos.
• Nemėginkite įrenginio remontuoti patys, išskyrus, jei turite tam reikalingą kvalifikaciją. Visus šioje instrukcijoje nenurodytus darbus leidžiama atlikti tik mūsų igaliotoms klientų aptarnavimo tarnyboms.
• Kruopščiai prižiūrėkite įrenginį. Įrankiai turi būti aštrūs, kad būtų galima dirbti geriau ir saugiau. Laikykitės techninės priežiūros reikalavimu.
• Neperkraukite jrenginio. Dirbkite tik nurodytame galios diapazone. Sunkiems darbams nenaudokite mažos galios mašinų. Nenaudokite jrenginio tam neskirtiems tikslams.

Elektros jrangos sauga:

Atsargiai! taip išvengsite nelaimingų atsitikimų ir sužalojimų dėl elektros smūgių:

- Prieš eksploatacijos pradžią kaskart apžiūrėkite tinklo ir ilginamuosius laidus, ar néra pažeidimų arba senėjimo požymių.

- Laikykite tinklo kabelj toliau nuo pjovimo įrankių. Jei naudojant laidas pažeidžiamas, iš karto atjunkite jį nuo tinklo.

Nelieskite laido, kol jis dar neatjungtas nuo tinklo.

- Laikykite ilginamuosius laidus toliau nuo dyglių. Dy-gliai gali pažeisti laidus ir kontaktuoti su aktyviomis dalimis.

- Pažeisto laido nejunkite prie tinklo ir jo nelieskite, kol jis dar neatjungtas nuo tinklo. Pažeistas laidas gali kontaktuoti su aktyviomis dalimis.

- Atkreipkite dėmesį į tai, kad tinklo įtampa sutaptų su duomenimis specifikacijų lentelėje.

- Jei jmanoma, prijunkite jrenginj tik prie kištukinio lizdo su apsaugos nuo nebalanso srovės įtaisu (nebalanso srovės jungikliu) su nedidesne nei 30 mA grijimo srove.

- Stenkitės nesiliesti prie jžemintų dalių (pvz., metalinių tvoru, metalinių statramsčiu).

- Naudokite tik leidžiamus H05VV-F konstrukcijos il-ginamuosius kabelius, kurie yra ne ilgesni nei 75 m ir skirti naudoti lauke. Ilginamojo kabelio gijų skerspjū-vis turi būti ne mažesnis nei 2,5 mm ^2 . Prieš naudo-dami kabelio būgną iki galo išvyniokite. Patikrinkite kabeli, ar jis nepažeistas.

• Ilginamajam kabeliui sumontuoti naudokite tam numatytą kabelio suveržimo įtaisą.
• Nenaudokite kabelio, norėdami ištraukti kištuką iš kištukinio lizdo. Apsaugokite kabelį nuo karščio, alyvos ir aštrių briaunų.
• Jei jungiamasis laidas pažeistas, išjunkite įrenginį ir ištraukite kištuką iš kištukinio lizdo. Jei šio įrenginio jungiamasis laidas pažeistas, jį privalo pakeisti gamintojas, jo klientų aptarnavimo tarnyba arba panašią kvaliľkaciją turintis asmuo, kad būtų išvengta pavojų.
• Jei jungiamasis laidas pažeistas, iš pradžių ištraukite ilginamąjį kabelį iš kištukinio lizdo. Po to galite pašalinti įrenginio jungiamąjį laidą.
• Jei šio jrenginio jungiamasis laidas pažeistas, jį privalo pakeisti gamintojas, jo klientų aptarnavimo tarnyba arba panašią kvaliųkaciją turintis asmuo, kad būtų išvengta pavojų.

Ispėjimas! Eksploatuojant šis elektrinis įrankis sudaro elektromagnetini lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalo-jimų pavoju, prieš naudojant elektrini įtaisą, asmenims su medicininiais implantais rekomenduojame pasikonsultuoti su savo gydytoju arba medicininių implantų gamintoju.

6. Liekamosios rizikos

Gaminys pagamintas pagal technikos lygi ir pripažintas saugumo technikos taisykles. Tačiau dirbant galima pavienė liekarnoji rizika.

1. Nenaudojant tinkamos klausos apsaugos, klausos sutrikdymas.
2. Sveikatos sutrikdymas dėl rankas veikiančios vibracijos, jei prietaisas bus naudojamas ilgesnį laiką arba nebus tinkamai kreipiamas ir techniškai prižiūrimas.
3. Pavojus sveikatai dėl elektros srovės. Naudojant netinkamus elektros prijungimo laidus. Atsižvelkite i naudojimo nurodymus „Elektros prijungimas“.
4. Sužalojimai prisilietus prie besisukančio peilio velenėlio.
5. Be to, nepaisant visų priemonių, kurių buvo imtasi, galima neakivaizdi liekamoji rizika.
6. Liekamąsias rizikas galima sumażinti, jei bus laikomasi saugos nurodymų ir bus naudojama pagal paskirtį bei bus laikomasi visų naudojimo nurodymų.

7. Techniniai duomenys

Tinklo įtampa 230–240 V\~ / 50 Hz

Imamoji galia 1500 W

Darbinis plotis 450 mm

Darbinis gylis maks. 205 mm

Apsaugos klasė II

Apsaugos laipsnis IPX4

Svoris 10,1 kg

Pasiliekame teisę atlikti techninius pakeitimus!

Triukšmas ir vibracija

m Įspėjimas: triukšmas gali turėti didelės įtakos Jūsų sveikatai. Jei mašinos skleidžiamas triukšmas viršija 85 dB, naudokite klausos apsaugą.

Informacija apie susidaranti triukšma pagal EN ISO 3744: ISO 11094

Triukšmo vertės

Garso galios lygis L _wA	91,57 dB
Neapibréžtis K _wA	1,28 dB
Garso slègio lygis L _pA	80,4 dB
Neapibréžtis K _pA	3 dB

Vibracijos parametrai

Vibracija kairėje rankoje a _hl	0,968 m/s ^2
Vibracija dešinėje rankoje a _hr	0,947 m/s ^2
Neapibrėžtis K _h	1,5 m/s ^2

8. Išpakavimas

• Atidarykite pakuotę ir atsargiai išimkite gamini.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo ūksatorius (jei yra).
  • Patikrinkite, ar komplektacijoje viskas yra.
• Patikrinkite gaminį ir priedus, ar transportuojant jie nebuvo pažeisti. Reklamacijų atveju nedelsdami informuokite tiekėją. Vėliau reklamacijos nebus pri-pažintos.

• Jei imanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.

• Prieš naudodami, pagal naudojimo instrukciją susipažinkite su gaminiu.

• Priedams bei greitai susidėvinčioms ir atsarginėms dalims naudokite tik originalias dalis. Atsarginių dalių jsigysite iš savo prekybos atstovo.
• Užsakydami nurodykite mūsų gaminių numerius bei gaminio tipą ir pagaminimo metus.

⚠️ ISPĖJIMAS!

Gaminys ir pakavimo medžiagos nėra vaikų žaislas! Vaikams draudžiama žaisti su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis! Pavo-jus praryti ir uždusti!

9. Surinkimas

Prieš prijungdami įsitikinkite, kad duomenys specifikacijų lentelėje sutampa su tinklo duomenimis.

Ispėjimas!

Prieš atlikdami darbus su jrenginiu, visada ištraukite tinklo kištuką!

Pristatytas kultivatorius-motoblokas iš dalies išmontuotas. Prieš naudojant kultivatorių-motobloką, reikia sumontuoti rankeną ir mobilųji įtaisą. Kad surinkti būtų paprasčiau, pažingsniui laikykitės naudojimo instrukcijos ir orientuokitės pagal paveikslėlius.

Montavimas (3-9 pav.)

⚠️ Dèmesio!

Prieš pradėdami eksploatuoti, įrenginį būtinai iki galo sumontuokite!

- Sujunkite lanko formos rankeną (3) ir rankeną (1) su apatinėmis rankenomis (4), naudodami sparnuotają veržlę (9) ir tvirtinimo varžtą (8). (3/4 pav.)

Tinklo kabelio nutiesimas (5, 6, 7 pav.)

Pritvirtinkite kabelj ir kabelio kreipiamają (11) prie dešiniosios apatinės rankenos (4) ir (darbine kryptimi) lanko formos rankenos (3), ją užmaudami.

Pagalbinio transportavimo jtaiso montavimas

(8, 9 pav.)

Pašalinkite iš anksto sumontuotą apsauginį vielokaištį (16) ir poveržlę (15). Užmaukite ratą (7) ant rato laikiklio (14). Užfiksuokite jį poveržle (15) ir apsauginiu vielokaiščiu (16). Po to sumontuokite rato gaubtelį (8). (Abiejose pusėse montuojama identiškai)

Peilio velenėlio montavimas (11 pav.)

Užmaukite peilio velenėlj (6) ant jrenginio pavaros veleno (20). Peilių velenėliai (6) gali būti montuojami dešinėje arba kairėje, nes jie yra vienodi. Atkreipkite dėmesį i tai, kad peilio velenėlio (6) ir pavaros veleno (20) kiaurymės sutaptų. Dabar prakišamas varžtas M8 (18) ir užfiksuojama fiksavimo veržle M8 (19).

Priveržkite fiksavimo veržlę (19) ranka, naudodami veržliaraktį arba terkšlę su antgaliu (jrankiai į komplektaciją nejeina).

Norėdami išmontuoti: atlikite veiksmus atvirkštine eilės tvarka.

10. Paleidimas

⚠️ Dèmesio!

Prieš pradėdami eksploatuoti, gaminį būtinai iki galo sumontuokite!

Mašinos ijungimas / išjungimas (7 pav.)

Norint išvengti neplanuoto kultivatoriaus-motobloko jsijungimo, rankena (1) yra su atblokavimo mygtuku (12), kurj reikia paspausti, prieš paspaudžiant jj./išj. jungiklj (13). Atleidus jj./išj. jungiklj (13), kultivatorius-motoblokas išsijungia. Atlikite ši procesą kelis kartus, kad būtumėte tikri, jos jrenginys veikia tinkamai.

Prieš atlikdami jrenginio remonto arba techninės priežiūros darbus, įsitikinkite, kad peilio velenėlis (6) nesisuka ir jrenginys atjungtas nuo tinklo.

Visada laikykitės rankena (1) užtikrinamo saugaus atstumo tarp korpuso ir naudotojo. Dirbdami prie griovių ir ant šlaitų, būkite ypač atsargūs.

Stovékite stabiliai, avékite batais su neslidžiais ir nelygiais padais bei mūvékite ilgas kelnes. Visada dirbkite skersai šlaito. Saugumo sumetimais šlaitų su didesniu nei 15 laipsnių nuolydžiu kultivatoriumi-motobloku apdirbti negalima.

Būkite ypač atsargūs važiuodami atbuline eiga ir traukdami kultivatorių-motobloką. Pavojus suklupti!

Tinkamo darbo nuorodos

Lėtai ir apgalvotai stumkite kultivatorių-motobloką i priekį. Visada dirbkite tiesiomis juostomis. Leiskite, kad juostos šiek tiek persidengtų, kad neliktų jokių ruožų. Naudokite įrenginį tik jau supurentai žemei. Jo negalima naudoti vejai perkasti.

Transportavimas ir laikymas (10/12 pav.)

Prieš transportuodami atjunkite jrenginį nuo tinklo kištuko!

Ištraukite fiksavimo kaištį (17). Dabar ratus (7) galite judinti į apatinę padėtį. Atkreipkite dėmesį į tai, kad apsauginis vielokaištis (17) vėl užsifiksuotų apatinėje padėtyje. (10 pav.)

⚠ Dèmesio! Eksploatuojant ratai turi būti užfiksuoti viršutinėje padėtyje!

Laikydami arba transportuodami riboto dydžio patalpoje, atlikite tokius veiksmus:

Atsukite dvi sparnuotąsias verżles (10), kol galėsite nulenkti rankenas i priekį. Dėmesio! Suspaudimo pavojus rankenose. Dabar mašiną galima nešti už lanko formos rankenos (3).

Taip galėsite optimaliai laikyti ir mašiną.

11. Elektros prijungimas

Prijungtas elektros variklis yra parengtas naudoti. Jungtis atitinka tam tikras VDE ir DIN nuostatas.

Kliento tinklo jungtis ir naudojamas ilginamasis laidas turi atitikti šiuos reikalavimus.

Pažeistas jungiamasis elektros laidas

Dažnai pažeidžiama jungiamuju elektros laidų izoliacija.

To priežastys gali būti:

• prispaudimo vietos, kai prijungimo laidai nutiesiami pro langus arba durų plyšius;
• sulenkimo vietos netinkamai pritvirtinus arba nutiesus prijungimo laida;
• jpjovimo vietos pervažiavus prijungimo laidą;
• izoliacijos pažeidimai išplėšus iš sieninio kištukinio lizdo;
• įtrūkimai dėl izoliacijos senėjimo.

Tokių pažeistų elektros prijungimo laidų negalima naudoti ir dėl pažeistos izoliacijos jie yra pavojingi gyvybei.

Reguliariai tikrinkite, ar elektros prijungimo laidai nepa-žeisti. Atkreipkite dėmesį į tai, kad tikrinant jungiamasis laidas nekabotų ant elektros srovės tinklo.

Jungiamieji elektros laidai turi atitikti tam tikras VDE ir DIN nuostatas. Naudokite jungiamuosius laidus su tokiu pačiu ženklinimu.

Žyma tipo pavadinime prijungimo kabelyje yra privaloma.

Kintamosios srovės variklis

• Tinklo jtampa turi būti \~230–240 V / 50 Hz.
• Ilginamujų laidų iki 25 m ilgio skerspjūvis turi būti 1,5 mm², ilgesnių nei 25 m ilgio – min. 2,5 mm².

• Tinklo jungtis apsaugoma 16 A lydžiuoju saugikliu.

Prijungti ir remontuoti elektros jrangą leidžiama tik kvalifikuotam elektrikui.

Kilus klausimų, nurodykite tokius duomenis:

• variklio srovės rūšj;
- duomenis iš jrenginio specifikaciju lentelės;
- duomenis iš variklio specifikacijų lentelės.

Prijungimo būdas X

Jei šio gaminio prijungimo prie tinklo laidas pažeidžia-mas, jj reikia pakeisti specialiu prijungimo prie tinklo laidu, kurj galima jsigyti iš gamintojo arba jo klientų aptarnavimo tarnybos.

12. Valymas

Pavojus!

Prieš atlikdami valymo darbus, ištraukite tinklo kištuką.

• Stenkitės, kad apsauginiai įtaisai, vėdinimo plyšiai ir variklio korpusas būtų kuo švaresni ir nedulkėti. Esant mažam slėgiui, nuvalykite gaminį švaria šluoste arba išpūskite suslėgtuoju oru.
• Rekomenduojame gaminj išvalyti iš karto po kiekvieno naudojimo.
• Reguliariai valykite gaminį drėgna šluoste su šiek tiek skystojo muilo. Nenaudokite valymo priemonių ir tirpiklių. Jie gali pažeisti plastikines gaminio dalis. Atkreipkite dėmesį į tai, kad į gaminio vidų nepatektų vandens. Patekus vandens, didėja elektros smūgio pavojus.

13. Laikymas

Laikykite gaminj ir jo priedus tamsioje, sausoje, apsaugotoje nuo šalčio ir vaikams nepasiekiamoje vietoje.

Optimali laikymo temperatūra yra nuo 5 iki 30 °C.

Laikykite gaminj originalioje pakuotėje. Uždenkite ga- minj, kad apsaugotumėte jį nuo dulkių arba drėgmės.

Laikykite naudojimo instrukciją prie gaminio.

14. Techninė priežiūra

• Nusidėvėjusi arba pažeistą peilio velenėlj turėtų keisti tik įgaliotas specialistas.
• Pasirūpinkite, jog visi tvirtinimo elementai (varžtai, veržlės ir t. t.) visada būtų tvirtai priveržtos, kad su kultivatoriumi-motobloku galėtumėte saugiai dirbti.

• Laikykite kultivatorių-motobloką sausoje patalpoje.

• Norint užtikrinti ilgą eksploatavimo trukmę, visas jsukamas dalis, ratus ir ašis reikia išvalyti ir po su-tepti alyva.

• Reguliari kultivatoriaus-motobloko priežiūra ne tik užtikrina jo ilgą eksploatavimo trukmę ir našumą, bet ir padeda kruopščiau ir lengviau perkasti lysvę.
• Sezono pabaigoje atlikite bendrają kultivatoriaus-motobloko patikrą ir pašalinkite visus susikaupusius likučius. Prieš sezono pradžią būtinai patikrinkite kultivatoriaus-motobloko būkłę. Dėl remonto kreipkitės į mūsų klientų aptarnavimo tarnybą.

Angliniai šepetėliai

Jei susidaro per daug kibirkščių, paveskite anglinius šepetėlius patikrinti kvaliųkuotam elektrikui.

Pavojus! Anglinius šepetėlius leidžiama keisti tik kvališkuotam elektrikui.

15. Remontas ir atsarginių dalių užsa- kymas

Atlikę remonto arba techninės priežiūros darbus, įsi-tikinkite, ar sumontuotos visos su saugumo technika susijusios dalys ir ar jos nepriekaištingos būklės. Dalis, kuriomis galima susižaloti, laikykite kitiems asmenims ir vaikams nepasiekiamoje vietoje.

Dèmesio: pagal Atsakomybès už gamini įstatymą neatsakoma už žalą, patirtą netinkamai remontuojant ir nenaudojant originalių atsarginių dalių.

Igaliokite klientų aptarnavimo tarnybą arba įgaliotą specialistą. Atitinkami reikalavimai galioja ir priedų dalims.

Atsarginių dalių ir priedų įsigysite mūsų techninės priežiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.

Jungtys ir remontas

Prijungti ir remontuoti elektros įrangą leidžiama tik kvališkuotam elektrikui.

Kilus klausimų, nurodykite tolesnius duomenis:

• variklio srovės rūšį;
- duomenis iš įrenginio speciųkacijų lentelės;
- duomenis iš variklio specīkaciju lentelės.

15.1 Atsarginių dalių užsakymas

Užsakant atsargines dalis, reikia nurodyti šiuos duo- menis:

• Modelio pavadinimas
- Prekės kodas

15.2 Techninės priežiūros informacija

Atkreipkite dėmesį į tai, kad šio gaminio toliau nurodytos dalys naudojant arba natūraliai dėvisi arba toliau nurodytų dalių reikia kaip vartojamųjų medžiagų.

Greitai susidévinčios dalys*: angliniai šepetėliai, peilio velenėlis

* i komplektaciją privalomai nejeina!

16. Utilizavimas ir pakartotinis atgavimas

Pakavimo nuorodos

Pakavimo medžiagas galima perdirbti. Utilizuokite pakuotes, tau-sodami aplinką.

Nuorodos dėl Elektros ir elektronikos prietaisų įstatymo (vok. ElektroG)

Panaudotų elektros ir elektronikos prietaisų negalima mesti į buitines atliekas, juos reikia surinkti ir utilizuoti atskirai!

- Panaudotas baterijas arba akumuliatorius, kurie néra ἁksuotai sumontuoti sename prietaise, prieš atiduodant reikia išimti jų nepažeidžiant! Toks utilizavimas sureguliuotas Baterijų įstatyme.

- Elektros bei elektronikos prietaisų savininkai ar naudotojai yra teisiškai įpareigoti juos grąžinti po naudojimo.

- Galutinis naudotojas yra atsakingas už savo asmeninių duomenų ištrynimą iš utilizuojamo panaudoto įrenginio!

- Perbrauktos šiukšliadėžės simbolis reiškia, kad elektros ir elektronikos prietaisų negalima išmesti kartu su buitinėmis atliekomis.

- Elektros ir elektronikos prietaisus galima nemokamai gražinti šiose vietose:

- viešosiose atliekų šalinimo ar surinkimo vietose (pvz., savivaldybių pastatų kiemuose),

- elektros prietaisų pardavimo vietose (stacionariose ir internetinėse), jei pardavėjai privalo juos priimti atgal arba tai padaryti siūlo savanoriškai.

- Iki trijų vienos rūšies panaudotų elektros prietaisų, kurių krašto ilgis ne didesnis kaip 25 cm, galite nemokamai gražinti gamintojui prieš tai nejsigydami naujo prietaiso iš gamintojo arba nuvežti į kitą igaliotą surinkimo punktą savo vietovėje.

- Dėl kitų papildomų gamintojų ir platintojų prekių priėmimo atgal sąlygų kreipkitės į atitinkamą klientų aptarnavimo tarnybą.

- Jei gamintojas pristato naują elektros prietaisą privačiam namų ūkiui, jis gali organizuoti nemokamą elektros prietaiso paėmimą galutinio naudotojo prašymu. Tam susisiekite su gamintojo klientų aptarnavimo tarnyba.

- Šie teiginiai galioja tik prietaisams, parduodamiems Europos Sajungos šalyse, kurioms taikoma Europos direktyva 2012/19/ES. Europos Sajungai nepriklausančiose šalyse gali būti taikomos kitokios panaudotų elektros ir elektronikos prietaisų utilizavimo nuostatos.

17. Sutrikimų šalinimas

Tolesnėje lentelėje nurodyti klaidų požymiai ir aprašyta, kaip jas galima pašalinti, jei Jūsų gaminys blogai veiktų. Jei taip problemos nustatyti ir pašalinti negalite, kreipkitės į savo techninės priežiūros dirbtuves.

Sutrikimas Galima priežastis Ka daryti
Variklis nepasileidžia • Kištuke nera srovės• Pažeistas kabelis• Sugedęs jungiklio ir kištuko derinys• Atsilaisvino variklio arba kondensatoriaus jungtys• Užblokuotas peilio velenėlis	Patikrinkite laidą ir saugiklj. Paveskite patikrinti klientų aptarnavimo dirbtuvėms. Paveskite patikrinti klientų aptarnavimo dirbtuvėms. Paveskite patikrinti klientų aptarnavimo dirbtuvėms. Prireikus pakeiskite darbinį gylį, išvalykite korpusą, kad peilio velenėlis laisvai suktųsi.
Mažėja variklio galia • Per kieta dirva• Susidėvėję angliniai šepetėliai• Stipriai nusidėvėję peiliai	Pakoreguokite darbinį gylį. Paveskite patikrinti klientų aptarnavimo dirbtuvėms. Pakeiskite peilius.
Dirbant kultivatorių-motobloką sunku kontroliuoti (mašina šokinėja arba šliaužia)	Stipriai nusidėvėję peiliai• Dirva per kieta	Pakeiskite peilius. Pakoreguokite darbinį gylį.
Variklis veikia, peilio velenėlis nesisuka	Sugedusi pavarų dėžė • Paveskite patikrinti klientų aptarnavimo dirbtuvėms.

Dėl akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo įrenginio gavimo momento. Kitu atveju pirkėjo teisė reikšti pretenziją dėl šių defektų yra negaliojanti. Savo įrenginiams mes garantuojame įstatymo nustatytą pilną aptarnavimą garantinio laikotarpio metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis, sugedusias dėl blogos medžiagos ar gamyklinio broko. Mes neatsakome už dalis, pagamintas ne mūsų ir jūsų gautas iš kito tiekėjo. Naujų dalių montavimo kaštai yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažini-mas, kaip ir bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos.

Garanti SE
