HF50 - Frezavimo staklės SCHEPPACH - Nemokama naudojimo instrukcija

Produkto tipas	Stalo frezavimo staklės
Prekės ženklas	Scheppach
Modelis	HF50
Matmenys (I x P x A)	1030 x 360 x 311 mm
Stalo matmenys (I x P)	610 x 360 mm
Stalo aukštis	311 mm
Stalo praplėtimų matmenys (I x P)	210 x 360 mm
Špinelio aukščio reguliavimas	0 - 40 mm
Tvirtinimo žiedai stalo	∅ 32 / 47,5 / 55 / 75 mm
Špinelio sūkių dažnis	11 500 - 24 000 min⁻¹ (6 lygiai)
Maksimalus frezos skersmuo	∅ 50 mm
Svoris	21 kg
Maitinimas	230 - 240 V~ / 50 Hz
Sunaudojama galia	1500 W
Apsaugos laipsnis	IP20
Apsaugos klasė	I
Garso galios lygis LWA	102 dB
Garso slėgio lygis LpA	89 dB
Pagrindinės funkcijos	Griovelių frezavimas, įdubų formavimas, kreivių ir logotipų kopijavimas
Priežiūra ir valymas	Valyti drėgna šluoste ir juodu muilu, nenaudoti tirpiklių
Sauga	Įjungimo/išjungimo jungiklis, perkrovos jungiklis, apsauginis gaubtas, avarinis stabdymas
Atsarginės dalys ir taisomumas	Susidėvinčios dalys: angliniai šepečiai, freza; remontą atlieka kvalifikuotas elektrikas
Bendra informacija	Naudojama medienai ir plastikams, ne metalui ar akmeniui

Dažnai užduodami klausimai - HF50 SCHEPPACH

Kaip sumontuoti stalo praplėtimus ant Scheppach HF50 frezavimo staklių?

Pritvirtinkite praplėtimus (1a ir 1b) 4 šešiakampiais varžtais M5 x 20, 4 atraminėmis poveržlėmis ∅ 5 ir 4 veržlėmis M5 šonuose, o priekyje - 3 varžtais M5 x 12 ir 3 poveržlėmis. Naudokite montavimo įtaisą (11), įstumdami jį į griovelį išlygiavimui, tada priveržkite visus varžtus.

Kaip reguliuoti špinelio sukimosi greitį?

Pasukite greičio jungiklį (6) į vieną iš 6 lygių: 1 lygis ~11 500 min⁻¹, 6 lygis ~24 000 min⁻¹. Atlikite bandomąjį pjovimą ant atraižos, kad nustatytumėte optimalų greitį pagal įrankį ir medžiagą.

Kaip pakeisti įrankio laikiklį (įtvarą)?

Atjunkite mašiną. Nuimkite reduktorių (14). Laikykite fiksavimo veržlę 18 raktu ir atsukite ją 24 raktu. Pakeiskite įrankio laikiklį atitinkančiu frezos skersmenį. Įstatykite frezą bent 20 mm, tada vėl priveržkite veržlę. Uždėkite reduktorių atgal.

Kaip prijungti siurblį prie frezavimo staklių?

Įstatykite siurbimo žarną į siurbimo adapterį (12), esantį atramos gale. 100 mm žarnoms naudokite pateiktą kūginį adapterį. Rekomenduojama naudoti siurbimo sistemą, kad būtų pašalintos drožlės ir aušinamas variklis.

Kokios yra esminės saugos instrukcijos naudojant HF50?

Dėvėkite apsauginius akinius, klausos apsaugą ir dulkių kaukę. Nenaudokite mašinos metalui ar akmeniui. Įsitikinkite, kad apsauginiai įtaisai (gaubtas, spaudimo strypai) yra vietoje ir sureguliuoti. Laikykite rankas atokiai nuo frezavimo zonos ir naudokite stūmiklius mažoms detalėms.

Kaip reguliuoti darbo gylį?

Pasukite rankenėlę (5), kad pakeltumėte ar nuleistumėte špinelį. Reguliavimo diapazonas yra nuo 0 iki 40 mm. Užfiksuokite nustatymą tvirtai priverždami fiksavimo varžtą (4). Visada atlikite bandomąjį pjovimą ant atraižos.

Ką daryti, jei mašina staiga sustoja apdorojimo metu?

Tai gali būti dėl perkrovos jungiklio (variklio apsaugos) išsijungimo. Palaukite, kol variklis atvės, tada atstatykite jungiklį. Taip pat patikrinkite, ar freza nėra atšipusi ir ar pastūma nėra per greita. Jei problema išlieka, kreipkitės į techninės priežiūros tarnybą.

Kaip prižiūrėti frezavimo stakles?

Valykite prietaisą po kiekvieno naudojimo drėgna šluoste ir šiek tiek juodo muilo. Nenaudokite tirpiklių. Reguliariai tikrinkite jungčių priveržimą ir anglies šepečių būklę. Susidėvinčias dalis (šepečius, frezą) turi pakeisti specialistas.

Kaip naudoti skersinio pjovimo šabloną?

Skersinio pjovimo šablonas (10) slenka horizontaliai ant stalo. Norėdami nustatyti kampą, atsukite fiksavimo veržlę (10a), pasukite šabloną į norimą kampą, tada vėl priveržkite veržlę. Atlikite bandomąjį pjovimą ant atraižos, kad patikrintumėte nustatymą.

Kaip sureguliuoti atramą tiksliam frezavimui?

Atsukite du raištelines veržles atramos gale (1). Perkelkite atramą į norimą padėtį naudodami skalę ant stalo. Išilginiam pjovimui sureguliuokite judamą atramą (2c), kad paremtų medžiagą. Vėl priveržkite veržles. Patikrinkite, ar dalis yra tvirtai vedama.

NAUDOJIMO INSTRUKCIJA HF50 SCHEPPACH

Simbolių ant įrenginio aiškinimas

Šiame žinyne naudojami simboliai turi atkreipti Jūsų dėmesį į galimą riziką. Saugos simboliai ir juos lydintys paaiškinimai turi būti tiksliai suprasti. Patys įspėjimai rizikos nepašalina ir negali pakeisti tinkamų nelaimingų atsitikimų prevencijos priemonių.

	Įspėjimas – kad sumažėtų rizika susižaloti, perskaitykite naudojimo instrukciją.
	Naudokite klausos apsaugą. Dėl triukšmo galima prarasti klausą.
	Užsidėkite apsauginę kaukę nuo dulkių. Apdirbant medieną ir kitas medžiagas, gali susidaryti sveikatai kenksmingų dulkių. Draudžiama apdirbti medžiagas, kurių sudėtyje yra asbesto!
	Užsidėkite apsauginius akinius. Dėl dirbant susidarančių kibirkščių arba iš įrenginio pasišalinančių atplaišų, skiedrų arba dulkių, galima netekti regėjimo.
	Atkreipkite dėmesį į įstūmimo kryptį!
	Kietmedis (bukas, ąžuolas)
	Minkšta mediena (eglė, pušis)
⚠ Dėmesio!	Šiuose naudojimo nurodymuose su Jūsų sauga susijusias vietas mes pažymėjome šiuo ženklu.

Turinys: Puslapis:

1. Ivadas....202

2. Irenginio aprašymas (1 pav.)....202

3. Komplektacija 202

4. Naudojimas pagal paskirtj....203

5. Bendrieji saugos nurodymai....203

6. Liekamosios rizikos 205

7. Techniniai duomenys....206

8. Išpakavimas....206

9. Surinkimas 206

10. Paleidimas 208

11. Valdymas 210

12. Elektros prijungimas 210

13. Valymas 210

14. Laikymas....211

15. Techninė priežiūra 211

16. Utilizavimas ir pakartotinis atgavimas 211

17. Sutrikimų šalinimas....212

18. Atitikties deklaracija....269

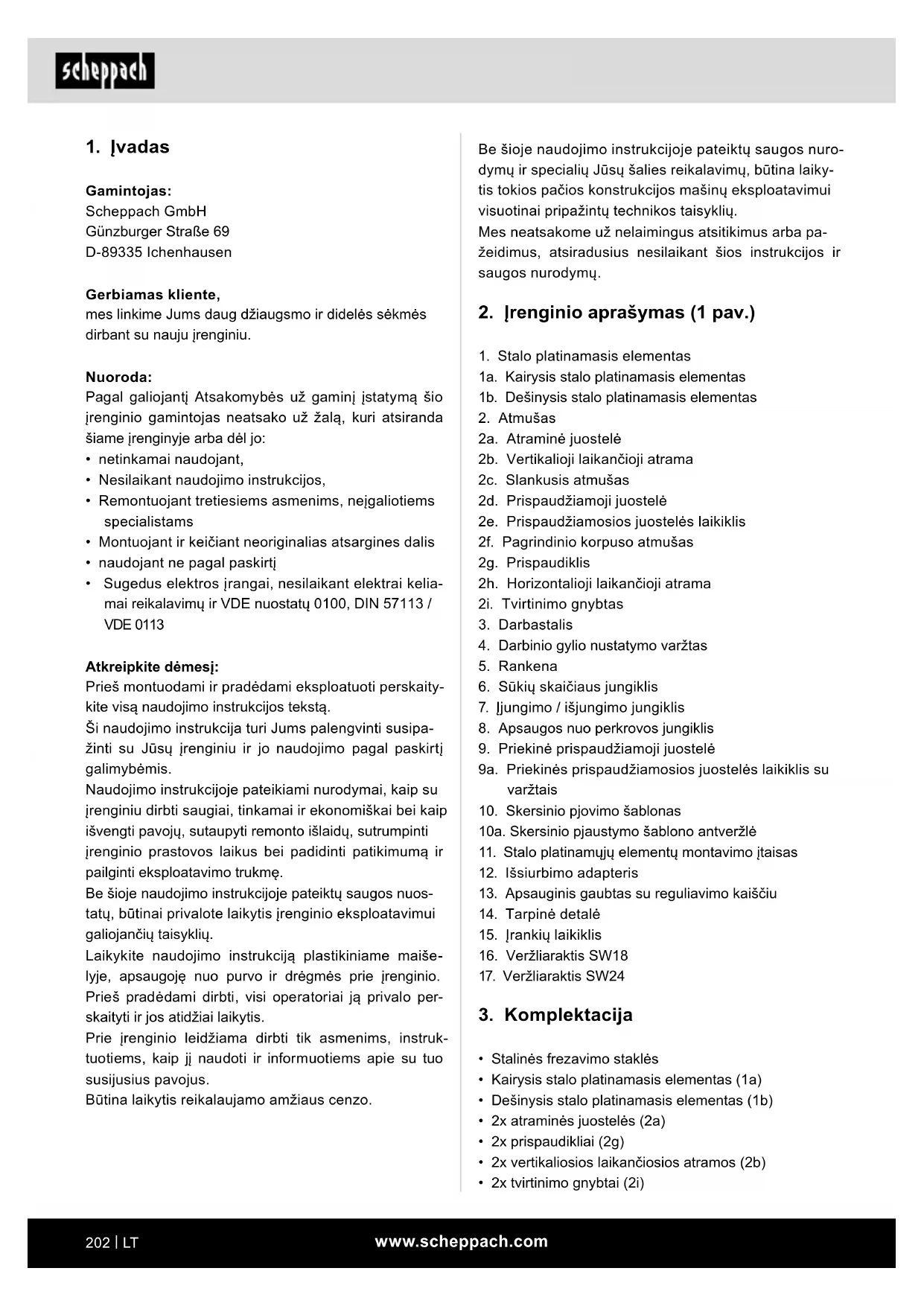

1. Ivadas

Gamintojas:

Scheppach GmbH

mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju įrenginiu.

Nuoroda:

Pagal galiojanti Atsakomybės už gaminį įstatymą šio įrenginio gamintojas neatsako už žalą, kuri atsiranda šiame įrenginyje arba dėl jo:

• netinkamai naudojant,
- Nesilaikant naudojimo instrukcijos,
- Remontuojant tretiesiems asmenims, neigaliotiems specialistams
• Montuojant ir keičiant neoriginalias atsargines dalis
• naudojant ne pagal paskirtj
- Sugedus elektros įrangai, nesilaikant elektrai kelia-mai reikalavimų ir VDE nuostatų 0100, DIN 57113 / VDE 0113

Atkreipkite dèmesj:

Prieš montuodami ir pradėdami eksploatuoti perskaity-kite visą naudojimo instrukcijos tekstą.

Ši naudojimo instrukcija turi Jums palengvinti susipažinti su Jūsų įrenginiu ir jo naudojimo pagal paskirtį galimybėmis.

Naudojimo instrukcijoje pateikiami nurodymai, kaip su jrenginiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti jrenginio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę.

Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis įrenginio eksploatavimui galiojančių taisyklių.

Laikykite naudojimo instrukciją plastikiniame maišelyje, apsaugoję nuo purvo ir drėgmės prie įrenginio. Prieš pradėdami dirbti, visi operatoriai ją privalo perskaityti ir jos atidžiai laikytis.

Prie jrenginio leidžiama dirbti tik asmenims, instruktuotiems, kaip jj naudoti ir informuotiems apie su tuo susijusius pavojus.

Būtina laikytis reikalaujamo amžiaus cenzo.

Be šioje naudojimo instrukcijoje pateiktų saugos nurodymų ir specialių Jūsų šalies reikalavimų, būtina laikytis tokios pačios konstrukcijos mašinų eksploatavimui visuotinai pripažintų technikos taisyklių.

Mes neatsakome už nelaimingus atsitikimus arba pa- žeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.

2. Irenginio aprašymas (1 pav.)

1. Stalo platinamasis elementas
   1a. Kairysis stalo platinamasis elementas
   1b. Dešinysis stalo platinamasis elementas
2. Atmušas
   2a. Atraminè juostelè
   2b. Vertikalioji laikančioji atrama
   2c. Slankusis atmušas
   2d. Prispaudžiamoji juostelė
   2e. Prispaudžiamosios juostelės laikiklis
   2f. Pagrindinio korpuso atmušas
   2g. Prispaudiklis
   2h. Horizontalioji laikančioji atrama
   2i. Tvirtinimo gnybtas
3. Darbastalis
4. Darbinio gylio nustatymo varžtas
5. Rankena
6. Sūkių skaičiaus jungiklis
7. ljungimo / išjungimo jungiklis
8. Apsaugos nuo perkrovos jungiklis
9. Priekinė prispaudžiamoji juostelė
   9a. Priekinės prispaudžiamosios juostelės laikiklis su varžtais
10. Skersinio pjovimo šablonas
    10a. Skersinio pjaustymo šablono antveržlé
11. Stalo platinamuju elementu montavimo jtaisas
12. Išsiurbimo adapteris
13. Apsauginis gaubtas su reguliavimo kaiščiu
14. Tarpinè detalè
15. Įrankių laikiklis
16. Veržliaraktis SW18
17. Veržliaraktis SW24

3. Komplektacija

• Stalinès frezavimo staklès
• Kairysis stalo platinamasis elementas (1a)
- Dešinysis stalo platinamasis elementas (1b)
• 2x atraminės juostelės (2a)
• 2x prispaudikliai (2g)
• 2x vertikaliosios laikančiosios atramos (2b)
• 2x tvirtinimo gnybtai (2i)

• Prispaudžiamoji juostelė (2d)
• Prispaudžiamosios juostelės laikiklis (2e)
  • 2x horizontaliosios laikančiosios atramos (2h)
• Slankusis atmušas (2c)
  • Pagrindinio korpuso atmušas (2f)
• Priekinė prispaudžiamoji juostelė (9)
• Priekinės prispaudžiamosios juostelės laikiklis su varžtais (9a)
  • Išsiurbimo adapteris (12)
• 2x stumtuvai
  • Skersinio pjovimo šablonas (10)
• Apsauginis gaubtas su reguliavimo kaiščiu (13)
  • 8x varžtai su vidiniais šešiabriauniais M5 x 20 (m)
• 6x varžtai su vidiniais šešiabriauniais M5 x 12 (I)
  • 2x varžtai su vidiniais šešiabriauniais M6 x 16 (g)
  • 2x šešiabriauniai varžta M6 x 40 (c)
  • 7x tvirtinimo varžtai M6 x 20 (f)
  • 3x tvirtinimo varžtai M6 x 25 (d)
• 5x tvirtinimo varžtai M6 x 35 (e)
  • 2x rievėtasis varžtas M6 (a)
  • 17x poveržlé ∅ 6 (h)
  • 14x poveržlių ∅ 5 (n)
  • 13x rievėtujų veržlių M6 (b)
  • 2x sparnuotosios veržlės M6 (i)
  • 2x veržlés M6 (j)
  • 8x veržlės M5 (o)
  • Raktas su vidiniu šešiabriauniu SW 4 (k)
• Veržliaraktis SW 18
  • Veržliaraktis SW 24
  • Stalo platinamojo elemento montavimo jtaisas (11)
  • Irankių laikiklis ∅ 6 / 8 / 12
• Naudojimo instrukcija
  • Raktas su vidiniu šešiabriauniu SW 5 (p)

4. Naudojimas pagal paskirtj

Mašiną naudokite tik šiems darbams: medinėms ir plastikinėms medžiagoms apdoroti, pvz.: grioveliams frezuoti, įgilinimams daryti, kreivėms ir užrašams kopijuoti nurodytose mašinos ribose. Frezavimo staklių negalima naudoti metalui, akmeniui ir kt. apdoroti.

Mašiną leidžiama eksploatuoti tik pagal paskirtį. Bet koks kitoks naudojimas laikomas ne pagal paskirtį. Už su tuo susijusią žalą arba patirtus bet kokius sužaloji-mus atsako naudotojas / operatorius, o ne gamintojas.

Naudojimo pagal paskirti dalis taip pat yra saugos nurodymu, montavimo instrukcijos ir naudojimo instrukcijoje pateiktu eksploatavimo nurodymu laikymasis.

Asmenys, kurie mašiną valdo ir atlieka jos techninę priežiūrą, turi būti su ja susipažinę ir informuoti apie galimus pavojus.

Be to, būtina tiksliai laikytis galiojančių nelaimingų atsitikimų prevencijos taisyklių.

Taip pat reikia laikytis kitų bendrujų taisyklių iš darbo medicinos ir augumo technikos sričių.

Atlikus jrenginio modifikacijas, už su tuo susijusią žalą gamintojas neatsako.

Stakles leidžiama eksploatuoti tik su gamintojo originaliomis dalimis ir priedais.

Laikykitės gamintojo saugos, darbo ir techninės priežiūros reikalavimų bei techniniuose duomenyse nurodytų matmenų.

Atkreipkite dèmesj tai, kad mūsų jrenginiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiame garantijos, kai aparatas naudojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.

Irenginys skirtas naudoti suaugusiems. Jaunesniems nei 16 metų asmenims jrenginį leidžiama naudoti tik su priežiūra. Gamintojas neatsako už žalą, patirtą naudojant ne pagal paskirtį arba netinkamai.

Naudokite jrenginj tik, kaip aprašyta, ir nurodytoms naudojimo sritims. Jrenginys neskirtas komerciniam naudojimui. Bet koks kitoks jrenginio naudojimas arba pakeitimas laikomas ne pagal paskirtj ir dėl to kiltų didelių nelaimingų atsitikimų pavojų. Už žalą, patirtą naudojant ne pagal paskirtj, gamintojas neatsako.

5. Bendrieji saugos nurodymai

Dèmesio! Naudojant elektrinius įrankius, norint apsisaugoti nuo elektros smūgio, pavjoaus susižaloti ir gaisro pavojaus, būtina imtis pagrindinių saugos priemonių. Prieš naudodami šį elektrinį įrankį, perskaitykite visus šiuos nurodymus ir laikykite saugos nurodymus saugioje vietoje.

Saugus darbas

1 Palaikykite savo darbo zonoje tvarką

– Dėl netvarkos darbo zonoje gali įvykti nelaimin-gų atsitikimų.

2 Atsižvelkite j aplinkos poveikj

– Saugokite elektrinius jrankius nuo lietaus.

- Nenaudokite elektrinių įrankių drėgnoje arba šlapioje aplinkoje.

– Pasirūpinkite geru darbo zonos apšvietimu.

– Nenaudokite elektrinių įrankių ten, kur kyla gaisro arba sprogimo pavojus.

3 Apsisaugokite nuo elektros smūgio

- Stenkitės nesiliesti prie įžemintų dalių (pvz., vamzdžių, radiatorių, elektrinių viryklių, šaldymo aparatų).

4 Žiūrėkite, kad kiti asmenys laikytųsi atokiau.

– Neleiskite kitiems asmenims, ypač vaikams, liestis prie elektrinio įrankio arba kabelio. Žiūrėkite, kad jie būtų toliau nuo darbo zonos.

5 Laikykite nenaudoamus elektrinius įrankius saugioje vietoje.

– Nenaudoamus elektrinius įrankius reikėtų padėti į sausą, aukščiau esančią arba rakinamą vietą vaikams nepasiekiamoje vietoje.

6 Neperkraukite elektrinio jrankio.

– Nurodytame galios diapazone dirbsite geriau ir saugiau.

7 Naudokite tinkamą elektrinį įrankį.

– Sunkiems darbams nenaudokite mažos galios elektrinių įrankių.

– Nenaudokite elektrinio įrankio nenumatytiems tikslams. Pavyzdžiui, nenaudokite rankinio diskinio pjūklo medžių šakoms arba pliauskoms pjauti.

8 Vilkėkite tinkamus drabužius.

– Nevilkėkite plačių drabužių arba papuošalų, kuriuos galėtų pagriebti judančios dalys.

– Dirbant lauke, rekomenduojama avėti neslidžiais batais.

– Ant ilgų plaukų užsidėkite plaukų tinklelj.

9 Naudokite apsauginę jranga.

– Užsidėkite apsauginius akinius.

– Dirbdami dulkèse, užsidékite kvépavimo kaukę.

10 Kai apdirbate medieną, j medieną panašias medžiagas arba plastikus, prijunkite dulkių išsiurbimo jtaisą.

- Jei dulkių nusiurbimo ir surinkimo įtaisų jungtys yra, įsitikinkite, kad jie yra prijungti ir tinkamai naudojami.

– Eksploatuoti uždarose patalpose apdirbant medieną, i medieną panašias medžiagas ir plastikus leidžiama tik su tinkama išsiurbimo sistema.

11 Nenaudokite kabelio tam neskirtiems tikslams

– Nenaudokite kabelio, norėdami ištraukti kištuką iš kištukinio lizdo. Apsaugokite kabelį nuo karščio, alyvos ir aštrių briaunų.

12 Pritvirtinkite ruošinj

– Ruošiniui pritvirtinti naudokite veržtuvus arba spaustuvus. Taip jis bus saugiau laikomas nei Jūsų ranka ir įrenginį bus galima valdyti abiem rankomis.

– Ilgiems ruošiniams reikia papildomos atramos (stalo, stovų ir t. t.), kad įrenginys neapvirstų.

- Visada spauskite ruošinį tvirtai prie darbinio paviršiaus ir atmušo, kad ruošinys nejudėtų ir nepersisuktų.

13 Venkite nestandartinės kūno padėties.

- Stovėkite stabiliai ir visada išlaikykite pusiaus-vyrą.

- Venkite nepatogių rankų padėčių, kuriose stai-ga nuslydus viena arba abi rankos paliestų freza.

14 Kruopščiai prižiūrėkite savo įrankius.

– Pjovimo įrankiai turi būti aštrūs ir švarūs, kad būtų galima dirbti geriau ir saugiau.

– Laikykitės tepimo ir įrankių keitimo nurodymų.

- Reguliariai tikrinkite elektrinio įrankio prijungimo laidą ir, jei jis pažeistas, paveskite jį patikrinti pripažintam specialistui.

– Reguliariai tikrinkite ilginamuosius laidus ir, jei jie pažeisti, juos pakeiskite.

– Rankenos turi būti sausos, švarios ir ant jų neturi būti alyvos bei tepalo.

15 Ištraukite kištuką iš kištukinio lizdo.

- Veikiant frezai, niekada nešalinkite atplaišų, skiedrų arba įstrigusių medžio dalių.

– Kai nenaudojate elektrinio įrankio, prieš atlikdami jo techninę priežiūrą ir keisdami įrankius, pvz., pjūklo geležte, gražtą, frezą.

- Jei pjaunant freza blokuojama dėl per didelės pastūmos jėgos, išjunkite įrenginį ir atskirkite jį nuo tinklo.

– Išimkite ruošinį ir įsitikinkite, kad freza laisvai juda. Ijunkite įrenginį ir pjaukite iš naujo su mažesne pastūmos jėga.

16 Nepalikite uždėtų įrankių raktų.

– Prieš jjungdami patikrinkite, kad būtų pašalinti raktai ir nustatymo įrankiai.

17 Venkite neplanuoto paleidimo.

- lkišdami kištuką i kištukinį lizdą, įsitikinkite, kad jungiklis išjungtas.

18 Naudokite ilginamaji kabeli išorės sričiai.

– Naudokite lauke tik tam skirtus ir atitinkamai pažymėtus ilginamuosius kabelius.

– Kabelio būgną naudokite tik išvynioję.

19 Visada būkite atidūs

- Žiūrėkite, ką darote. Pradėkite dirbti apgalvotai. Nenaudokite elektrinio įrankio nesusikoncentravę.

20 Patikrinkite elektrinį įrankį, ar nėra galimų pažeidimų.

- Prieš tolesnį elektrinio įrankio naudojimą apsauginius įtaisus arba šiek tiek pažeistas dalis reikia kruopščiai patikrinti, ar jos nepriekaištingai ir pagal paskirtį veikia.

- Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar dalys nepažeistos. Visos dalys turi būti tinkamai sumontuotos ir jvykdyti visas sąlygas, kad būtų užtikrintas nepriekaištingas elektrinio prietaiso eksploatavimas.

- Pažeistus apsauginius įtaisus ir dalis pagal paskirtį turi suremontuoti arba pakeisti pripažintos specializuotos dirbtuvės, jei naudojimo instrukcijoje nenurodyta kitaip.

- Pažeistus jungiklius reikia pakeisti klientų aptarnavimo tarnybos dirbtuvėse.

– Nenaudokite netinkamų arba pažeistų jungia- mųjų laidų.

– Nenaudokite elektrinių įrankių, kurių jungiklis nejsijungia arba neišsijungia.

21 DÈMESIO!

- Naudojant kitus įstatomus įrankius ir priedus, galima susižaloti.

22 Paveskite elektrinj jranki suremontuoti kvalifikuotam elektrikui.

- Šis elektrinis įrankis atitinka tam tikras saugos nuostatas. Remontuoti leidžiama tik kvalifikuotam elektrikui, naudojant originalias atsargines dalis. Kitais atvejais naudotojas gali patirti ne-laimingų atsitikimų.

Operatorius visada turi būti prieš mašiną, kad iš- vengtų pavojaus.

Ispėjimas! Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalo-jimų pavojų, prieš naudojant elektrinį įtaisą, asmenims su medicininiais implantais rekomenduojame pasikonsultuoti su savo gydytoju arba medicininių implantų gamintoju.

PAPILDOMI SAUGOS NURODYMAI

- Prieš naudodami patikrinkite, ar frezavimo galvutė nepriekaištingos būklės.

- Naudokite frezavimo galvutės dydžiuii tinkančius jstatomus stalo žiedus.

- Visada naudokite tik tinkamas asmenines apsaugines priemones. Jas sudaro:

- klausos apsauga, skirta rizikai apkursti mažinti,

- kvėpavimo apsauga, skirta rizikai įkvėpti pavojingų dulkių mažinti.

- Galimybė susižaloti dėl aštrių kraštų naudojant frezavimo galvutę ir šiurkščias medžiagas. Apsauginiai akiniai, skirti akių sužalojimams išvengti dėl skriejančių dalių.

- Apdorojant medieną, operatorius turi būti informuotas apie sąlygas, kurios turi įtakos dulkių pa-sklidimui, pvz., apie apdorojamos medžiagos tipą, vietinio nusodinimo (registravimas ir šaltinis) reikš-mę ir teisingą gaubtu / kreipiamujų skydu / kreipiamujų nustatymą.

- Įspėjimas! Nenaudokite nerekomenduojamų frezavimo įrankių, kadangi, praradus kontrolę, galima susižaloti. Naudokite tik rankinei pastūmai skirtus ir MAN (rankinė pastūma) pažymėtus frezavimo įrankius pagal EN 847-1.

- Nevaldomai nukritusio ruošinio sukelta pavojinga situacija. Pakankamai atremkite ilgus ruošinius, kad jie išliktų savo padėtyje.

- Galima atatranka, staigi reakcija dėl nevaldomo mažų ruošinių kreipimo. Apdorodami siaurus ruošinius, naudokite papildomus įtaisus, pvz., horizontalius prispaudimo įtaisus.

- Dėl techniškai neprižiūrėtų įrankių galimos nevaldomos situacijos. Naudokite tik aštrias, techniškai prižiūrėtas ir pagal įrankių gamintojo nurodymus nustatytus frezavimo įrankius.

- Judančios dalys gali susiliesti. Prieš keisdami arba nustatydami, išjunkite mašiną ir ištraukite tinklo kištuką.

- Galimos frezavimo įrankio padėties klaidos. Tinkamai įstatykite frezavimo įrankį į mašiną. Stumkite ruošinį prieš suklio sukimosi kryptį.

- Pasirinkite įstatytam frezavimo įrankiui ir naudoja-mai medžiagai tinkamą sūkių skaičių.

- Frezuodami laikykite rankas toliau nuo atramos. Naudokite prispaudimo įtaisus (prispaudžiamuosius antgalius), jei įmanoma, kartu su atrama.

- Dėl trūkstamų skersinių atramų galima atatranka. Įstatomoms frezoms naudokite galines ir (arba) prie-kines skersines atramas, kurios pritvirtintos prie fre-zavimo atramos.

6. Liekamosios rizikos

Mašina pagaminta pagal technikos lygį ir pripažintas saugumo technikos taisykles. Tačiau dirbant galima pavienė liekamoji rizika.

• Pavojus sveikatai dėl elektros srovės, naudojant netinkamus elektros prijungimo laidus.
• Be to, nepaisant visų priemonių, kurių buvo imtasi, galima neakivaizdi liekamoji rizika.
• Liekamąsias rizikas galima sumażinti, jei bus laikomasi saugos nuorodu ir bus naudojama pagal pa-skirtį bei bus laikomasi visos naudojimo instrukcijos.
• Stenkitės nepaleisti įrenginio atsitiktinai: kištuką kišdami į kištukinį lizda, nepaspauskite paleidimo mygtuko. Naudokite įrankį, kuris rekomenduojamas šioje naudojimo instrukcijoje. Taip Jūsų mašina pasieks optimalią galia.
• Kai mašina eksploatuojama, laikykite savo rankas toliau nuo darbo zonos.

7. Techniniai duomenys

Matmenys I x P x A 1030 x 360 x 311 mm

Stalo dydis Ilgis x plotis 610 x 360 mm
Stalo aukštis	311 mm
Stalo platinamojo elemento matmenys Ilgis x plotis	210 x 360 mm
Suklio aukščio reguliavimas	0 - 40 mm
Įstatomi stalo žiedai	32 / 47,5 / 55 / 75 mm
Suklio sūkių skaičius	11500–24000 min. ^-1
Maks. frezos	50 mm
Svoris	21 kg
Variklis	230–240 V~ / 50 Hz
Imamoji galia	1500 W
Apsaugos laipsnis	IP20
Apsaugos klasė	I

Pasiliekame teisę atlikti techninius pakeitimus!

Triukšmas ir vibracija

⚠️ Ispėjimas: Triukšmas gali turėti didelės įtakos Jūsų sveikatai. Jei mašinos skleidžiamas triukšmas viršija 85 dB, naudokite klausos apsaugą.

Triukšmo vertės

Triukšmo vertės buvo nustatytos pagal EN 61029.

Garso galios lygis L_WA	102 dB
Garso slėgio lygis L_pA	89 dB
Neapibrėžtis K_wa/pA	3 dB

8. Išpakavimas

• Atidarykite pakuotę ir atsargiai išimkite jrenginį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).
  • Patikrinkite, ar komplekte viskas yra.
• Patikrinkite jrenginj ir priedus, ar transportuojant jie nebuvo pažeisti. Reklamacijų atveju nedelsdami informuokite tiekėją. Vėliau reklamacijos nebus pri-pažintos.
• Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.
• Prieš naudodami, pagal naudojimo instrukciją susipažinkite su jrenginiu.
• Priedams bei greitai susidėvinčioms ir atsarginėms dalims naudokite tik originalias dalis. Atsarginių da-lių jsigysite iš savo prekybos atstovo.
• Užsakydami nurodykite mūsų gaminių numerius bei jrenginio tipą ir pagaminimo metus.

⚠️ ISPĖJIMAS!

Irenginys ir pakavimo medžiagos nėra vaikų žaislas! Vaikams draudžiama žaisti su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis! Pavo-jus praryti ir uždusti!

9. Surinkimas

⚠️ Dèmesio:

Prieš atlikdami nustatymo arba techninės priežiūros darbus, ištraukite tinklo kištuką.

Staklių tvirtinimas

Naudojimui rekomenduojame stakles pritvirtinti keturiose skylèse ant darbastalio.

1 Montavimo paviršiuje turi būti išgręžtos skylės, atsižvelgiant į atstumus tarp dviejų tvirtinimo skylių stove.
2 Kiekvienas tvirtinimo taškas turi būti tvirtai pri-veržtas varžtais (j komplektacija nejeina).
3 Varžtai turi būti pakankamo ilgio: atsižvelkite j darbinio paviršiaus darbinj paviršių, prie kurio pritvirtinta mašina.
4 Naudokite poveržles ir prisukite darbinį paviršių veržlėmis.
5 Darbinis paviršius turi būti pakankamo dydžio, kad dirbant blokas neapvirstu.

Stalo platinamojo elemento dalys (2 pav.)

• Kairysis stalo platinamasis elementas (1a)
- Dešinysis stalo platinamasis elementas (1b)
• Stalo platinamojo elemento montavimo jtaisas (11)
- 6x varžtai su vidiniais šešiabriauniais M5 x 12 (l)
• 8x varžtai su vidiniais šešiabriauniais M5 x 20 (m)
• 14x poveržlių ∅ 5 (n)
• 8x veržlės M5 (o)

Stalo platinamuju elementu montavimas (3 pav.)

Stalo platinamieji elementai (1) padidina stalo paviršių ir taip leidžia apdirbti didesnius ruošinius ir atlikti speci- alius frezavimo darbus.

• Stalo platinamuosius elementus (1a+1b) abiejose pusése priveržkite 4 varžtais su vidiniais šešiabriauniais M5 x 20 (m), 4 poveržlémis ∅ 5 (n) ir 4 šešiabriaunémis veržlémis M5 (o) šone kiekvieną ir 3 varžtais su vidiniais šešiabriauniais M5 x 12 (l) bei 3 poveržlémis ∅ 5 (n) priekyje kiekvieną prie darbastalio (3).
• Istumkite stalo platinamojo elemento (11) montavimo įtaisą i griovelį, kol jis priglus prie kairiojo stalo platinamojo elemento (1a) arba dešiniojo stalo platinamojo elemento (1b) ir darbastalio (4).
• Priveržkite stalo platinamojo elemento (11) montavimo jtaisą.
• Tvirtai priveržkite abi varžtines jungtis.
• Pakartokite procesą kitoje pusėse.

Frezavimo atramos dalys (4 pav.)

• 2x atraminės juostelės (2a)
• 2x prispaudikliai (2g)
• 2x vertikaliosios laikančiosios atramos (2b)
• 2x tvirtinimo gnybtai (2i)
• Prispaudžiamoji juostelė (2d)
- Prispaudžiamosios juostelės laikiklis (2e)
• 2x horizontaliosios laikančiosios atramos (2h)
- Slankusis atmušas (2c)
• Pagrindinio korpuso atmušas (2f)
- Priekinė prispaudžiamoji juostelė (9)
- Priekinės prispaudžiamosios juostelės laikiklis su varžtais (9a)
• Išsiurbimo adapteris (12)
• 2x varžtai su vidiniais šešiabriauniais M6 x 16 (g)
• 2x šešiabriauniai varžta M6 x 40 (c)
- 6x tvirtinimo varžtai M6 x 20 (f)
• 2x tvirtinimo varžtai M6 x 25 (d)
- 5x tvirtinimo varžtai M6 x 35 (e)
• 2x rievėtasis varžtas M6 (a)
• 10x rievėtujų veržlių M6 (b)

• 2x sparnuotosios veržlės M6 (i)
• 15x poveržlių (h)
• 2x veržlės M6 (j)

Frezavimo atramos montavimas (5–16 pav.)

1 žingsnis (5 pav.):

- pritvirtinkite 2 prispaudiklius (2g) prie horizontaliųjų laikančiųjų atramų (2h) 2 tvirtinimo varžtais M6 x 35 (e), 2 poveržlėmis ∅ 6 (h) ir dviem rievėtosiomis veržlėmis M6 (b).

2 žingsnis (6 pav.):

- pritvirtinkite prispaudžiamają juostelę (2d) prie prispaudžiamosios juostelės laikiklio (2e) 2 tvirtinimo varžtais M6 x 25 (d), 2 poveržlėmis ∅ 6 (h) ir 2 sparnuotosiomis veržlėmis M6 (i).

3 žingsnis (7 pav.):

- jkiškite išsiurbimo adapterj (12) į pagrindinio korpuso (2f) atmušą.

4 žingsnis (8 pav.):

- pritvirtinkite laikančiąsias atramas vertikaliai (2b) prie pagrindinio korpuso (2f) atmušo ir prie slankiojo atmušo (2c) atitinkamai vienu varžtu su vidiniu šeši-abriauniu M6 x 16 (g).

5 žingsnis (9 pav.):

- jkiškite slankujj atmušą (2c) i tam skirtą griovelį pagrindinio korpuso (2f) atmuše ir pritvirtinkite jį tvirtinimo varžtu M6 x 25 (d), poveržle ∅ 6 (h) ir rievėtaja veržle M6 (b) bei tvirtinimo varžtu M6 x 35 (e), poveržle ∅ 6 (h) ir rievėtaja veržle M6 (b). - Kairėje pusėje jsukite tvirtinimo varžtą M6 x 20 (f) su poveržle ∅ 6 (h) ir užfiksuokite jį rievėtaja veržle M6 (b).

6 žingsnis (10+11 pav.):

• jstatykite iš apačios du šešiabriaunius varžtus M6 x 40 (c) i pagrindinio korpuso (2f) atmušą (10 pav.).
• Pritvirtinkite prispaudžiamosios juostelės (2e) laikiklj su prispaudžiamaja juostele (2d) dviem tvirtinimo varžtais M6 x 40 (c), dviem poveržlėmis ∅ 6 (h) ir dviem veržlėmis M6 (j). (11 pav.)
• Atraminėms juostelėms pritvirtinti jsukite keturis tvirtinimo varžtus M6 x 20 (f), keturias poveržles ∅ 6 (h) ir keturias rievėtąsias veržles M6 (b).

7 žingsnis (12 pav.):

- pritvirtinkite dvi horizontaliasias laikančiasias atra-mas (2h) prispaudikliais (2g) prie vertikaliųjų lai- kančiųjų atramų (2b) dviem tvirtinimo gnybtais (2i) ir dviem rievėtaisiais varžtais M6 (a), kaip parodyta 12 pav.

8 žingsnis (13+14 pav.):

- prakiškite dvi atramines juosteles (2a) pro tvirtinimo varžtus M6 x 20 (2f), kaip parodyta 13 ir 14 pav.

9 žingsnis (15+16 pav.):

• norėdami pritvirtinti atmušą prie darbastalio (3), abu pažymėtus varžtus jkiškite į pažymėtus darbastalio (3) griovelius ir užfiksuokite.
• Ištiesinkite atramines juosteles (2a) i norimą padėtį ir priveržkite pažymėtas rievėtąśias veržles.

Priekinės prispaudžiamosios juostelės montavimas (17+18 pav.)

• Pritvirtinkite priekinės prispaudžiamosios juostelės laikiklį pridedamais varžtais (9a) prie darbastalio (17 pav.).
• Pritvirtinkite priekinę prispaudżiamają juostelę (9) laikiklyje (9a) dviem tvirtinimo varżtais M6 x 20 (f), dviem poverżlémis ∅ 6 (h) ir dviem rievėtosiomis verżlémis M6 (b) (18 pav.).
• Norint ištiesinti, galima naudoti skersinę atramą (10).

Apsauginio gaubto montavimas (19 pav.)

- Užmaukite apsauginj gaubtą (13) ant pagrindinio korpuso (2f) atmušo ir užfiksuokite komplektacijoje esančiu reguliavimo kaiščiu.

NUORODA: norint sumontuoti apsauginį gaubtą, reikia išmontuoti priekinę prispaudžiamają juostelę su laiki-kliu (9+9a).

Frezavimo staklių prijungimas prie išsiurbimo įrenginio

• Prijungimo prie išorinio išsiurbimo jrenginio, skirto dulkėms ir drožlėms išsiurbti (nejeina į komplektaciją), jungtis numatyta.
• Stumkite išsiurbimo jrenginio išsiurbimo žarną ant išsiurbimo adapterio (12) už frezavimo atramos (2). 100 mm skersmens žarnoms pakuotėje rasite kūginį adapterį.

10. Paleidimas

⚠️ Dèmesio!

Prieš pradėdami eksploatuoti, įrenginį būtinai iki galo sumontuokite!

Dėmesio: frezavimo staklės yra su velenu, kuri yra vertikalus darbastalio atžvilgiu. Ašis skirta frezavimo įrankiams, diskams ir formavimo frezoms tvirtinti. Frezavimo staklės naudojamos frizams, paprastiems arba keliagubiems įgilinimams, išdrožoms, užlenkimams, profiliams ir priešpriešiniams profiliams ant tiesių paviršių formuoti ir t. t.

Su frezavimo staklėmis leidžiama naudoti tik frezas maks. iki 50 mm skersmens. Jei reikia didesnio skersmens, rekomenduojame dirbti keliais etapais ir pritaikyti pakartotinai, naudojant rankeną (5), arba palaipsniui, nustatant atramą.

Įrankių laikiklio įrengimas ir keitimas (20+21 pav.) ⚠️ Dėmesio!

Prieš keisdami įrankių laikiklj (15), ištraukite savo mašinos tinklo kištuką.

• Pasirinkite įrankių laikiklj, kuris geriausiai atitiktų Jūsų frezos skersmenį.
• Pašalinkite angos tarpinę detalę (14) (20 pav.).
• Stumkite veržliaraktį SW 18 (16) tiesiai po įrankių laikiklio (14) fiksavimo veržle ir tvirtai jį laikykite.
• Atlaisvinkite veržliarakčiu SW24 (17) įrankių laikiklio (14) fiksavimo veržlę prieš laikrodžio rodyklę.
• Išimkite įrankių laikiklj (14).
• Dabar įstatykite tinkamą įrankių laikiklj ir tinkamą frezavimo įrankį. Frezavimo įrankį reikia įstumti mažiausiai 20 mm.
• Vél tvirtai priveržkite įrankių laikiklio (14) fiksavimo veržlę veržliarakčiu SW24 (17).
• Gražinkite tarpinę angos detalę (14) i pradinę padėti.
• Prireikus, sureguliuokite atramą, naudodamiesi skale ant stalo.
• Prijunkite išsiurbimo jrenginj. Primygtinai rekomenduojama prijungti išsiurbimo jrenginj (arba išsiurbimo sistemą), kad angoje nebūtų drožlių, atvėstų variklis ir būtų lengviau tiekti ruošinius.
• Vèl prijunkite stakles prie elektros srovès tiekimo tinklo.

Atramos nustatymas

Naudoti atramą yra privaloma. Kiekvieną darbą reikia apžvelgti atskirai. Naudodami iš naujo, kaskart įsitikinkite, kad apsauginiai įtaisai tinkamai jrengti ir nustatyti.

Naudodami iš naujo, kiekvieną prispaudžiamają deta- łę ant atramos reikia nustatyti iš naujo.

Prieš pradėdami frezuoti įsitikinkite, kad kiekvienas varžtas gerai priveržtas.

Tarpinių detalių naudojimas

Tarpines detales (14) reikia naudoti, norint sumažinti iki minimumo atstumą tarp stalo ir suklio. Prieš jung-dami mašiną, privalote sistemingai kontroliuoti, kad komplektacijoje esančios tarpinės detalės (14) būtų tinkamai sumontuotos.

Patikrinkite, ar parinkta susijusiam frezavimo jrankiui ir jo montavimo aukščiui tinkanti tarpinė detalė (14), kad būtų sumažinta ruošinio virtimo einant pro kiaurymę rizika.

Tarpinė detalė (14) frezą turi apgaubti kuo toliau.

Sūkių skaičiaus nustatymas, 22+28 pav.

Mašinos sūkių skaičius nustatomas (6) 6 pakopomis.

- Atlikite iš atlieku paimtos medžiagos gabalo bando-maji pjovimą ir nustatykite optimalų sūkių skaičių.

Dèmesio: naudojant tinkamą sūkių skaičių, ilgėja frezos eksploatavimo trukmė. Jis veikia taip pat ir ruošinio apdirbamą paviršių.

Pakopa Sūkių skaičius

1 apie 11 500 min.	-1
2 apie 13 000 min.	-1
3 apie 15 500 min.	-1
4 apie 18 000 min.	-1
5 apie 21 000 min.	-1
6 apie 24 000 min.	-1

Nuoroda:

Vertės sūkių skaičiaus lentelėje (28 pav.) yra tik orientacinės vertės. Jos gali skirtis, atsižvelgiant į įrankį ir medienos rūšį.

Atmušo nustatymas, 23 + 24 pav.

• Nustatykite atmušą (1) pagal ruošinio ir frezavimo jrankio dydj.
• Atlaisvinkite dvi rievėtąsias veržles (f + e) galinėje atmušo (1) pusėje.

Atramos ir prispaudžiamieji įtaisai turėtų būti nu- statyti taip, kad ruošinys būtų saugiai kreipiamas prie mašinos įėjimo ir išėjimo dalių.

• Nustumkite atmušą (1) i norimą padėti. Norėdami nustatyti atstumą tarp atmušo (1) ir frezos vidurio, naudokite skalę ant stalo (3).
• Vél priveržkite dvi rievėtąsias veržles galinėje pusėje, kad tvirtai laikytumėte atmušą (1) šioje padėtyje.

Atramos nustatymas apipjaustymui, 23 + 24 pav.

• Apipjaustant medieną, medžiaga, kuri išeina frezos kairėje, yra plonesnė nei medžiaga dešinėje pusėje.
• Slankųjį atmušą (2c), norint pritaikyti, reikia nustatyti prie plonesnės medžiagos. Taip atremiama medžiaga ir užtikrinamas tikslesnis pjovimas. Tam atlaisvinkite dešiniają rievėtają veržlę (f), nustatykite j priekį slankųjį atmušą (2c) ir pritvirtinkite.

Prispaudžiamuju juostelių nustatymas, 25 pav.

Prispaudžiamosios juostelės (9+2d) skirtos tam, kad ruošinys būtų laikomas vietoje ir būtų išvengta atatran-kos.

• Frezos nuleidimas i žemiausią padėtį
• Idėkite ruošinį, kurį reikia apdoroti, ir prispauskite prispaudžiamąją juostelę (9 + 2d) prie ruošinio su nedideliu įtempiu.

- Išimkite ruošinj.

- Nustatykite frezą j norimą aukstį (žr. „Darbinio gylio nustatymas“).

Skersinio pjovimo šablono nustatymas, 26 pav.

• Skersinio pjaustymo šablonas (10) slysta horizontaliai išilgai darbastalio. Jis naudojamas apipjaustyti ir skersiniam pjaustymui.
• Norėdami nustatyti skersinio pjaustymo šabloną (10) ties norimu kampu, atlaisvinkite skersinio pjaustymo šablono (10a) antveržlę ir pasukite ją pageidaujamu kampu.

Vél priveržkite skersinio pjaustymo šablono (10a) antveržlę.

- Visada atlikite iš atlieku palmtos medžiagos gabalo bandomaji pjovimą, kad jsitikintumėte, kad nustatymai sutampa.

ljungimas ir išjungimas, 22 pav.

Įsitikinkite, kad nuo frezavimo stalo nuimti visi raktai ir nustatymo įrankiai, jog atlikti ne visi nustatymai ir su-montuoti visi apsauginiai uždangalai.

Paspauskite jjungimo jungikli (7/“I”), kad paleistumète stakles.

Paspauskite išjungimo jungiklj (7/“0”), kad sustabdytumėte stakles.

Atsargiai: jrenginys iš karto veikia nustatytu sūkių skaičiumi.

Darbinio gylio nustatymas (27 pav.)

Norėdami nustatyti arba sumažinti suklio aukštį (skirtas frezavimo peilių aukščiui nustatyti), pasukite rankeną (5), kad pagal pageidavimą sumažintumėte arba padidintumėte aukštį.

Užfiksuokite nustatymą, tvirtai priverždami gnybto varžtą (4).

11. Valdymas

• Istatykite tinkamą frezą i įrankio laikiklj ir ją užfik-suokite, tvirtai priverždami veržlę.
• Sureguliuokite greitj, pjovimo gylj, atmušų išlygia-vimą ir skersinio pjaustymo šabloną.
• Isitikinkite, kad tiekimo atrama tinkamai nustatytta, jog ji atremia nesupjaustytą medžiagą. Pradinę atramą sureguliuokite taip, kad ji atremtų nesupjaustytą medžiagą ir kad tuo metu nupjauta medžiaga būtų išlyginta.
• ljunkite frezą.
• Isitikinkite, kad ruošinys stipriai spaudžiamas prie atramos.
• Stumkite ruošinį iš dešinės į kairę prieš įrankio sukimosi kryptį.
• Palaikykite pastovų pastūmos greitį. Nestumkite per greitai, nes taip variklis būtų per stipriai stabdomas.
• Jei stumsite per greitai, bus užtikrinta bloga pjovimo kokybė. Taip galėtų būt pažeistas frezavimo peilis arba variklis.
• Jei stumsite per lėtai, ant ruošinio gali atsirasti nudegimo vietų.
• Kai mediena labai kieta ir pjūviai yra dideli, norint pasiekti norimą gylį, gali prireikti daugiau nei vie-no etapo.
• Teisingas pastūmos greitis priklauso nuo frezos dy-džio, ruošinio medžiagos tipo ir pjovimo gylio. Iš pradžių pasitreniruokite su iš atliekų paimtos me-džiagos gabalu, kad nustatytumėte tinkamą pastū-mos greitį ir matmenis.
• Mašina yra su apsaugos nuo perkrovos jungikliu, skirtu varikliui apsaugoti. Perkrovos atveju mašina sustoja automatiškai. Netrukus apsaugos nuo perkrovos jungiklj galima atstatyti vėl.

12. Elektros prijungimas

Prijungtas elektros variklis yra parengtas naudoti. Jungtis atitinka tam tikras VDE ir DIN nuostatas.

Kliento tinklo jungtis ir naudojamas ilginamasis laidas turi atitikti šiuos reikalavimus.

Pažeistas elektros prijungimo laidas

Dažnai pažeidžiama elektros prijungimo laidų izoliacija.

To priežastys gali būti:

• prispaudimo vietos, kai prijungimo laidai nutiesiami pro langus arba durų plyšius;
• sulenkimo vietos netinkamai pritvirtinus arba nutiesus prijungimo laida;
• jpjovimo vietos pervažiavus prijungimo laida;
• izoliacijos pažeidimai išplėšus iš sieninio kištukinio lizdo;
• įtrūkimai dėl izoliacijos senėjimo.

Tokių pažeistų elektros prijungimo laidų negalima naudoti ir dėl pažeistos izoliacijos jie yra pavojingi gyvybei.

Reguliariai tikrinkite, ar elektros prijungimo laidai nepa- žeisti. Atkreipkite dėmesį į tai, kad tikrinant prijungimo laidas nekabotų ant elektros srovės tinklo.

Elektros prijungimo laidai turi atitikti tam tikras VDE ir DIN nuostatas. Naudokite jungiamuosius laidus su tokiu pačiu ženklinimu.

Žyma tipo pavadinime prijungimo kabelyje yra privaloma.

Naudojant vienfazį kintamosios srovės variklj, mašinoms su didele paleidimo srove (nuo 3000 vatų) rekomenduojame naudoti C 16 A arba K 16 A saugiklj!

13. Valymas

Pavojus!

Prieš atlikdami valymo darbus, ištraukite tinklo kištuką.

• Stenkitės, kad apsauginiai įtaisai, vėdinimo plyšiai ir variklio korpusas būtų kuo švaresni ir nedulkėti. Esant mažam slėgiui, nuvalykite įrenginį švaria šluoste arba išpūskite suslėgtuoju oru.
• Rekomenduojame jrenginj išvalyti iš karto po kiekvieno naudojimo.
• Reguliariai valykite jrenginj drėgna šluoste ir šiek tiek skystojo muilo. Nenaudokite valymo priemonių ir tirpiklių. Jie gali pažeisti plastikines prietaiso dalis.

Atkreipkite dėmesį į tai, kad į jrenginio vidų nepa- tektų vandens. Patekus į elektrinį jrenginį vandens, didėja elektros smūgio pavojus.

14. Laikymas

Laikykite jrenginj ir jo priedus tamsioje, sausoje, apsaugotoje nuo šalčio ir vaikams nepasiekiamoje vietoje. Optimali laikymo temperatūra yra nuo 5 iki 30 °C. Laikykite jrankj originalioje pakuotėje. Uždenkite jrankj, kad apsaugotumėte jį nuo dulkių arba drėgmės. Laikykite naudojimo instrukciją prie įrankio.

15. Techniné priežiūra

Irenginio viduje nėra jokių kitų dalių, kurias reikia techniškai prižiūrėti.

• Prieš pradėdami eksploatuoti kaskart įsitikinkite, ar saugos įtaisai yra nepriekaištingos būklės ir tinkamaj veikia.
• Prieš eksploatacijos pradžią kaskart patikrinkite visas jungtis, ar jos tvirtai pritvirtintos.

Techninės priežiūros informacija

Atkreipkite dėmesį į tai, kad šio gaminio toliau nurody- tos dalys naudojant arba natūraliai dėvisi arba toliau nurodytų dalių reikia kaip vartojamųjų medžiagų. Greitai susidėvinčios dalys*: angliniai šepetėliai, freza

* j komplektaciją privalomai nejeina!

Jungtys ir remontas

Prijungti ir remontuoti elektros jrangą leidžiama tik kvalifikuotam elektrikui.

Kilus klausimų, nurodykite tolesnius duomenis:

• variklio srovės rūšj;
- duomenis iš jrenginio specifikaciju lentelės.
- duomenis iš variklio specifikaciju lentelės.

Atsarginių dalių ir priedų įsigysite mūsų techninės priežiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.

16. Utilizavimas ir pakartotinis atgavimas

Pakavimo nuorodos

Pakavimo medžiagas galima perdirbti. Utilizuokite pakuotes, tau-sodami aplinką

Nuorodos del Elektros ir elektronikos prietaisų įstatymo (vok. ElektroG)

Panaudotų elektros ir elektronikos prietaisų negalima mesti į buitines atliekas, juos reikia surinkti ir utilizuoti atskirai!

• Panaudotas baterijas arba akumuliatorius, kurie néra fiksuotai sumontuoti sename prietaise, prieš atiduodant reikia išimti jų nepažeidžiant! Toks utilizavimas sureguliuotas Baterijų įstatyme.
• Elektros bei elektronikos prietaisų savininkai ar naudotojai yra teisiškai įpareigoti juos gražinti po naudojimo.
• Galutinis naudotojas yra atsakingas už savo asmeninių duomenų ištrynimą iš utilizuojamo panaudoto įrenginio!
• Perbrauktos šiukšliadėžės simbolis reiškia, kad elektros ir elektronikos prietaisų negalima išmesti kartu su buitinėmis atliekomis.
• Elektros ir elektronikos prietaisus galima nemokamai gražinti šiose vietose:
• viešosiose atlieku šalinimo ar surinkimo vietose (pvz., savivaldybių pastatų kiemuose),
• elektros prietaisų pardavimo vietose (stacionariose ir internetinėse), jei pardavėjai privalo juos priimti atgal arba tai padaryti siūlo savanoriškai.
• Iki trijų vienos rūšies panaudotų elektros prietaisų, kurių krašto ilgis ne didesnis kaip 25 cm, galite nemokamai gražinti gamintojui prieš tai nejsigy-dami naujo prietaiso iš gamintojo arba nuvežti į kitą įgaliotą surinkimo punktą savo vietovėje.
• Dėl kitų papildomų gamintojų ir platintojų prekių priėmimo atgal sąlygų kreipkitės į atitinkamą klientų aptarnavimo tarnyba.
• Jei gamintojas pristato naują elektros prietaisą privačiam namų ūkiui, jis gali organizuoti nemokamą elektros prietaiso paėmimą galutinio naudotojo prašymu. Tam susisiekite su gamintojo klientų aptarnavimo tarnyba.
• Šie teiginiai galioja tik prietaisams, parduodamiems Europos Sajungos šalyse, kurioms taikoma Europos direktyva 2012/19/ES. Europos Sajungai nepriklausančiose šalyse gali būti taikomos kitokios panaudotų elektros ir elektronikos prietaisų utilizavimo nuostatos.

17. Sutrikimų šalinimas

Tolesnėje lentelėje nurodyti klaidų požymiai ir aprašyta, kaip jas galima pašalinti, jei Jūsų mašina blogai veiktų. Jei taip problemos nustatyti ir pašalinti negalite, kreipkitės į savo techninės priežiūros dirbtuves.

Sutrikimas Galima priežastis Ka daryti?
Mašina nejsijungia	Néra tinklo įtampos Patikrinkite maitinimo įtampą
	Nusidėvėję angliniai šepetėliai	Pristatykite stakles į klientų aptarnavimo dirbtuves
Tuščiosios eigos metu staklės išsijungia savaime	Tinklo gedimas	Patikrinkite tinklo įėjimo saugiklj
		Dėl įmontuotos apsaugos nuo pažemintosios įtampos staklės savaime vėl nepasileidžia ir atstačius įtampos tiekimą jas reikia įjungti iš naujo.
Apdirbimo metu staklės lieka stovėti	Apsaugos nuo perkrovos suveikimas dėl atšipusių peilių arba per didelės pastūmos arba drožlių storio	Prieš apdirbdami toliau, pakeiskite peilius arba palaukite, kol variklis atvės.
Apdirbant sūkių skaičius mažėja	Susidaro per daug drožlių Sumažinkite drožlių kiekį
	Per didelė pastūma Sumažinkite pastūmos greitį
	Atšipusi freza Pakeiskite freza
Netolygus frezavimo vaizdas	Atšipusi freza Pakeiskite freza
	Netolygi pastūma Frezuokite su pastoviu slėgiu ir mažesne pastūma
Užsikišo drožlių išmetimo kanalas (be išsiurbimo įtaiso)	Susidaro per daug drožlių Sumažinkite drožlių kiekį
	Atšipusi freza Pakeiskite freza
	Per šlapia mediena Apdorokite tik sausą medieną.

Dėl akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo įrenginio gavimo momento. Kitu atveju pirkėjo teisė reikšti pretenziją dėl šių defektų yra negaliojanti. Savo įrenginiams mes garantuojame įstatymo nustatytą pilną aptarnavimą garantinio laikotarpio metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis, sugedusias dėl blogos medžiagos ar gamyklinio broko. Mes neatsakome už dalis, pagamintas ne mūsų ir jūsų gautas iš kito tiekėjo. Naujų dalių montavimo kaštai yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažini-mas, kaip ir bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos.

Garanti SE
