MTE460 - Freza SCHEPPACH - Manual de utilizare gratuit

Tip de produs	Motobineuză electrică (sapator)
Marcă	Scheppach
Model	MTE460
Tensiune de alimentare	230-240 V ~, 50 Hz
Putere absorbită	1500 W
Lățime de lucru	450 mm
Adâncime de lucru max.	205 mm
Greutate	10,1 kg
Clasă de protecție	II (izolație dublă)
Indice de protecție	IPX4 (protejat împotriva stropilor de apă)
Nivel de putere sonoră (LwA)	91,57 dB(A)
Nivel de presiune sonoră (LpA)	80,4 dB(A)
Vibrații mâna stângă	0,968 m/s²
Vibrații mâna dreaptă	0,947 m/s²
Tip cablu de alimentare	H05VV-F, lungime max. prelungitor 75 m, secțiune minimă 2,5 mm²
Rulou scarificator	Montabil pe ambele părți, inclus
Mâner pliabil	Da, pentru transport și depozitare
Roți de transport	Da, cu știft de siguranță
Dispozitiv de siguranță	Buton de deblocare + întrerupător pornit/oprit
Material carcasă	Plastic robust
Garanție	Piese defecte înlocuite gratuit pe durata legală

Întrebări frecvente - MTE460 SCHEPPACH

Cum se asamblează motobineuza Scheppach MTE460 ?

Urmați pașii din manual: montați bara cu etrier și mânerul cu piulițe cu urechi, instalați cablul și ghidajul, apoi montați roțile și ruloul scarificator. Deconectați întotdeauna aparatul înainte de asamblare.

Care este adâncimea de lucru maximă ?

Adâncimea maximă de lucru este de 205 mm. Poate fi reglată prin modificarea poziției ruloului scarificator.

Ce tip de ulei se folosește pentru întreținere ?

Motorul MTE460 nu necesită întreținere. Lubrifiați axele și îmbinările filetate cu un ulei ușor după fiecare curățare pentru a prelungi durata de viață.

Cum se reglează adâncimea de lucru ?

Adâncimea se reglează prin deplasarea știftului de blocare de pe roată. Opriți aparatul și deconectați-l înainte de orice reglaj.

Ce fac dacă motorul nu pornește ?

Verificați alimentarea rețelei, cablul, siguranța și starea ruloului scarificator (blocat?). Dacă nimic nu funcționează, contactați serviciul de asistență.

Cum se înlocuiește ruloul scarificator ?

Deconectați aparatul. Slăbiți șurubul M8 și piulița de blocare, scoateți ruloul vechi și instalați-l pe cel nou aliniind alezajele. Utilizați piese originale.

Ce accesorii sunt compatibile cu MTE460 ?

Numai accesoriile recomandate de Scheppach sunt autorizate din motive de siguranță. Utilizați numai piese originale.

Cum se întrețin periile de cărbune ?

Dacă apar scântei excesive, verificați periile la un electrician calificat. Înlocuirea trebuie efectuată de un profesionist.

Pot folosi motobineuza pe o peluză ?

Nu, MTE460 este concepută pentru a sapa pământul straturilor de flori. Nu o utilizați pe gazon.

Cum se depozitează aparatul iarna ?

Curățați-l cu atenție, lubrifiați părțile metalice și depozitați-l într-un loc uscat, întunecat și ferit de îngheț (5 până la 30 °C). Păstrați manualul la îndemână.

MANUAL DE UTILIZARE MTE460 SCHEPPACH

Explicația simbolurilor de pe produs

Utilizarea simbolurilor din acest manual trebuie să vă atragă atenția asupra posibilelor riscuri. Simbolurile de securitate și declarațiile, care le însoțesc, trebuie înțelese exact. Avertizările în sine nu îndepărtează riscurile și nu pot înlocui măsurile corecte pentru prevenirea accidentelor.

	Înainte de punerea în funcțiune citiți și țineți cont de manualul de utilizare și de indicațiile de securitate!
	Purtați ochelari de protecție!
	Purtați căști antifonice!
	Purtați mănuși de lucru!
	Purtați încălțăminte rezistentă!
	Asigurați-vă că celelalte persoane păstrează o distanță de siguranță.Țineți persoanele neparticipante la distanță de produs.
	Atenție! Nu atingeți piesele rotative. Există pericol de vătămare gravă!
	A nu se utiliza în caz de vreme nefavorabilă umedă și a se păstra permanent în spații uscate.
	Atenție! Pericol de vătămare cauzat de obiectele proiectate. Țineți persoanele la distanță.
	Clasa de protecție II
	Înainte de reglare sau curățare sau dacă s-a răsucit cablul de alimentare sau dacă este deteriorat, opriți aparatul și deconectați-l de la sursa de alimentare.
	Atenție! Cablul de rețea poate fi tras înăuntru. Țineți cablul de rețea la distanță de valțurile pentru cuțite.
	Nivelul puterii acustice garantat
	Produsul este conform cu directivele europene aplicabile.
	Produsul este conform cu directivele sârbe aplicabile.

Cuprins: Pagină:

1. Introducere....266
2. Descrierea produsului 266
3. Pachetul de livrare 266
4. Utilizarea conformă cu destinația.... 266
5. Indicații generale de securitate 267
6. Riscuri reziduale 269
7. Date tehnice....269
8. Dezambalarea 270
9. Structura 270
10. Punerea în funcțiune 270
11. Branşamentul electric....271
12. Curățarea....272
13. Depozitare....272
14. Întreținerea curentă 272
15. Reparație și comandă pentru piese de schimb.... 272
16. Eliminarea ca deșeu și revalorificarea 273
17. Remedierea avariilor 274
18. Declarația de conformitate 300

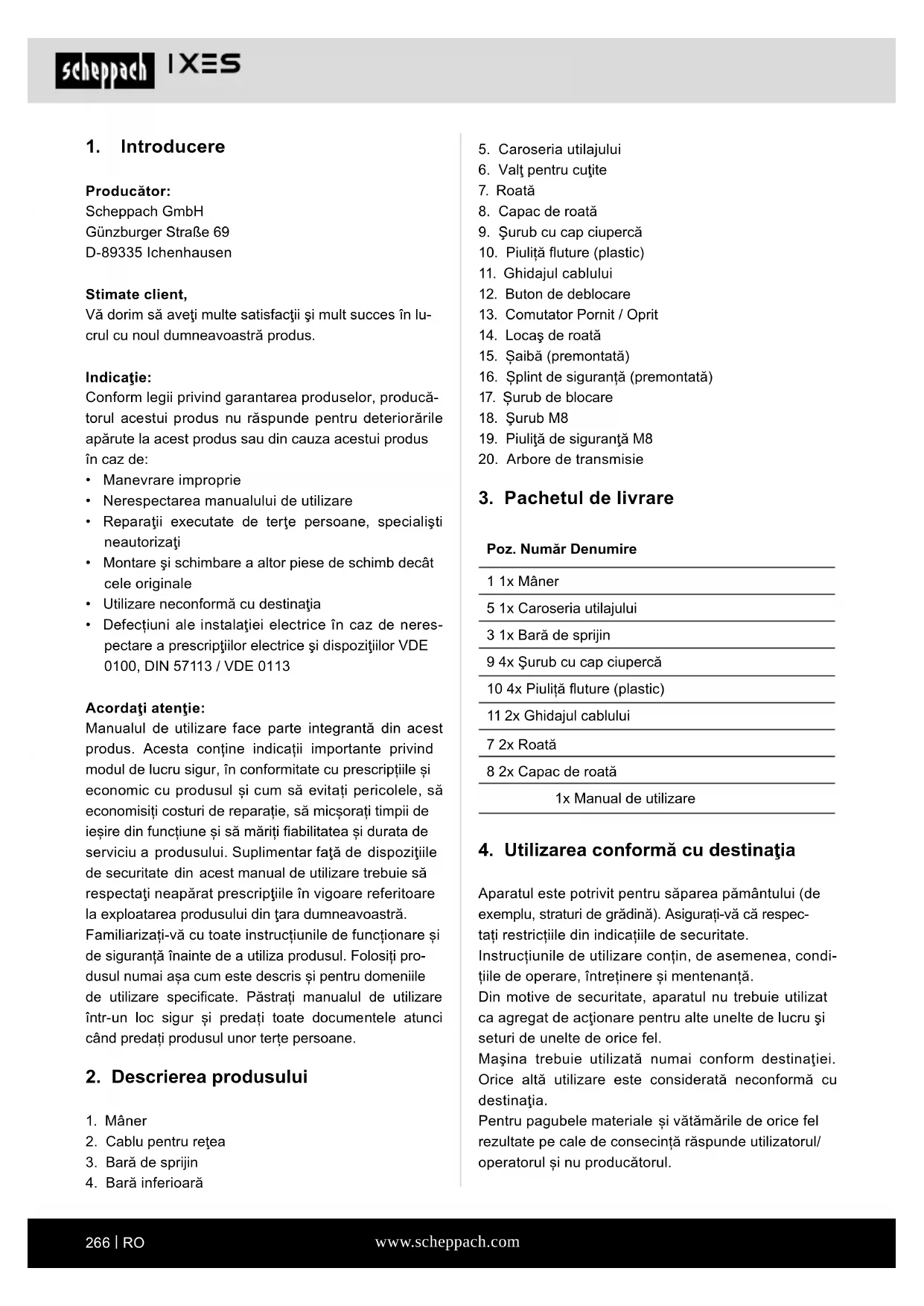

1. Introducere

Producător:

Scheppach GmbH

Vă dorim să aveți multe satisfacții și mult succes în lu- crul cu noul dumneavoastră produs.

Indicatie:

Conform legii privind garantarea produselor, producătorul acestui produs nu răspunde pentru deteriorările apărute la acest produs sau din cauza acestui produs în caz de:

• Manevrare improprie
• Nerespectarea manualului de utilizare
• Reparații executate de terțe persoane, specialiști neautorizați
• Montare și schimbare a altor piese de schimb decât cele originale
• Utilizare neconformă cu destinația
• Defecțiuni ale instalatiei electrice în caz de nerespectare a prescripțiilor electrice și dispozitiilor VDE 0100, DIN 57113 / VDE 0113

Acordati atenție:

Manualul de utilizare face parte integrantă din acest produs. Acesta conține indicații importante privind modul de lucru sigur, în conformitate cu prescripțiile și economic cu produsul și cum să evitați pericolele, să economisiti costuri de reparație, să micșorați timpii de ieșire din funcțiune și să măriți fiabilitatea și durata de serviciu a produsului. Suplimentar față de dispozițiile de securitate din acest manual de utilizare trebuie să respectați neapărat prescripțiile în vigoare referitoare la exploatarea produsului din țara dumneavoastră.

Familiarizați-vă cu toate instrucțiunile de funcționare și de siguranță înainte de a utiliza produsul. Folosiți produsul numai așa cum este descris și pentru domeniile de utilizare specificate. Păstrați manualul de utilizare într-un loc sigur și predați toate documentele atunci când predați produsul unor terțe persoane.

2. Descrierea produsului

1. Mâner
2. Cablu pentru rețea
3. Bară de sprijin

4. Bară inferioară

5. Caroseria utilajului

6. Valt pentru cuțite
7. Roată
8. Capac de roată
9. Şurub cu cap ciupercă
10. Piuliță fluture (plastic)
11. Ghidajul cablului
12. Buton de deblocare
13. Comutator Pornit / Oprit
14. Locaș de roată
15. Șaibă (premontată)
16. Şplint de siguranță (premontată)
17. Šurub de blocare
18. Şurub M8
19. Piuliță de siguranță M8
20. Arbore de transmisie

3. Pachetul de livrare

Poz. Număr Denumire

1 1x Mâner

5 1x Caroseria utilajului

3 1x Bară de sprijin

9 4x Şurub cu cap ciupercă

10 4x Piuliță fluture (plastic)

11 2x Ghidajul cablului

7 2x Roată

8 2x Capac de roată

1x Manual de utilizare

4. Utilizarea conformă cu destinația

Aparatul este potrivit pentru săparea pământului (de exemplu, straturi de grădină). Asigurați-vă că respec-tați restrictiile din indicațiile de securitate.

Instrucțiunile de utilizare conțin, de asemenea, condițiile de operare, întreținere și mentenanță.

Din motive de securitate, aparatul nu trebuie utilizat ca agregat de acționare pentru alte unelte de lucru și seturi de unelte de orice fel.

Maşina trebuie utilizată numai conform destinației. Orice altă utilizare este considerată neconformă cu destinația.

Pentru pagubele materiale și vătămările de orice fel rezultate pe cale de consecință răspunde utilizatorul/ operatorul și nu producătorul.

Vă rugăm să aveți în vedere că produsele noastre nu au fost construite având ca destinație exploatarea profesională sau industrială. Nu preluăm garanția dacă produsul este utilizat în regim profesional sau industrial, precum și la activități la fel de solicitante.

5. Indicații generale de securitate

⚠ AVERTIZARE Citiți toate informațiile și instrucțiunile de siguranță, ilustrațiile și datele tehnice furnizate împreună cu acest produs.

Deficientele la respectarea următoarelor instrucțiuni pot provoca electrocutarea, incendiul și/sau vătămări grele.

Păstrați toate indicațiile de securitate și instrucțiunile pentru utilizarea viitoare.

Noțiunea de unealtă electrică, utilizată în indicațiile de securitate, face referire la uneltele electrice acționate prin rețea (cu cablu pentru rețea) și la uneltele electrice acționate prin acumulatori (fără cablu pentru rețea).

Indicații generale de securitate

Acest echipament poate cauza vătămări corporale grave, dacă este utilizat în mod necorespunzător. Înainte de a utiliza aparatul, citiți cu atenție manualul de utilizare și familiarizați-vă cu toate comenzile. Păstrați-le într-un loc sigur, pentru a putea avea acces în permanență la aceste informații.

Lucrul cu aparatul:

Precauție! Dispozitivul poate cauza vătămări corpora- le grave. Astfel evitați accidentele și vătămările:

Pregătire:

• Aparatul nu este potrivit pentru a fi utilizat de copii.
• Nu permiteți niciodată copiilor sau altor persoane care nu cunosc manualul de utilizare să utilizeze aparatul. Reglementările locale pot determina vârsta minimă a operatorului.
• Acest aparat nu este destinat utilizării de către persoane (inclusiv copii) cu capacități fizice, senzoriale sau psihice limitate sau fără experiență și/sau fără cunoștințe, exceptând cazul în care sunt suprave-gheate de o persoană responsabilă cu securitatea lor sau au primit instrucțiuni de utilizare a aparatului.

• Nu utilizați niciodată aparatul când în apropiere se află persoane, în special copii sau animale de com- panie.

• Verificați terenul pe care este utilizat aparatul și îndepărtați pietrele, bețele, sărmele sau alte obiecte care pot fi prinse și proiectate.

• Purtatii întotdeauna îmbrăcăminte de lucru adecvată, cum ar fi pantofi rezistenți cu talpă antiderapantă, pantaloni lungi robuști, protectie pentru urechi și ochelari de protectie. Nu utilizati aparatul când mergeți desculti sau puratii sandale deschise.
• Nu lucrați cu un aparat deteriorat sau incomplet sau cu unul care a fost modificat fără acordul producătorului. Nu lucrați cu dispositive de protecție deteriorate sau lipsă (de exemplu, maneta de pornire, butonul de deblocare, protecția la impact).

- Nu răsturnați niciodată dispozitivele de protectie (de ex., legând maneta de pornire).

- Copiii trebuie supravegheati pentru a asigura condi- tiile de a nu se iuca cu aparatul.

- Înainte de a porni aparatul, asigurați-vă că nu este introdus niciun obiect sau ramură în orificiul lamei, că aparatul este stabil și că zona de lucru este ordonată și nu este blocată. Verificați starea cablului prelungitor și a cablului de conectare al aparatului. Utilizați dispozitivele de protectie necesare.

- Dacă aparatul prezintă vibrații sau zgomote neobișnuite la pornire, scoateți fișa de rețea din priză și verificați valțul pentru cuțite. Asigurați-vă că nu există pietre sau crengi blocate în valțul pentru cuțite sau prinse între cuțite. Dacă nu găsiți nicio problemă, returnați aparatul către un centru de service pentru clienti.

- Dacă cuțitul nu mai taie corect sau dacă motorul este supraîncărcat, verificați toate componentele aparatului și înlocuiti piesele uzate. Dacă este necesară o reparație mai extinsă, contactați un centru de service pentru clienti.

Utilizare:

• Atenție - Unealtă ascuțită. Nu vă tăiați degetele de la mâini sau de la picioare. Tineți întotdeauna picioare-le și degetele departe de valț în timpul lucrului. Există pericol de vătămare!
• Nu utilizati aparatul pe timp de ploaie, pe vreme rea, în medii umede sau pe gazoane umede. Lucrați nu-mai la lumina zilei sau în condiții bune de iluminare. Nu utilizati aparatul dacă sunteți obosit, neatent sau dacă ați ingerat droguri sau medicamente. Luați în-totdeauna o pauză la timp. Procedați în mod rațional atunci când lucrați.

• Familiarizați-vă întotdeauna cu împrejurimile și fitți atenți la posibilele pericole, pe care nu le puteți auzi din cauza zgomotului produs de motor.

• Aveți grijă să mentineți o poziție corectă când lucrați, în special în pantă. În pantă, lucrați întotdeau-na în plan transversal, niciodată în sus sau în jos.

• Acordati o atenție deosebită atunci când modificati direcția de deplasare în pantă. Nu lucrați pe pante excesiv de abrupte.
• Deplasați aparatul numai lent, cu ambele mâini pe mâner. Fiți deosebit de atent la întoarcerea aparatului sau când îl manipulați spre dumneavoastră. Pericol de împiedicare!
• Porniți sau operați cu atenție maneta de pornire, conform instructiunilor din acest manual.
• Nu încinați aparatul în timpul pornirii decât dacă trebuie ridicat. În acest caz, basculați aparatul doar cât este neapărat necesar și ridicatți doar partea de la operator.
• Când utilajul este ridicat înapoi la sol, ambele mâini trebuie să fie în poziția de lucru.
• Nu utilizati aparatul în apropierea unor lichide sau gaze inflamabile. Există pericol de incendiu sau de explozie dacă nu se respectă acest lucru.

Întrerupere a lucrului:

• După ce aparatul este oprit, valțul continuă să se rotească timp de câteva secunde. Țineți mâinile și picioarele la distanță.
• Reglați adâncimea de lucru a aparatului numai când aparatul este oprit
• Nu atingeți dinții până când mașina nu este deconectată de la rețea și dinții nu s-au oprit complet.
• Îndepărtați solul numai când aparatul staționează.
• Opriti aparatul când doriți să îl transportați, să îl ridicati sau să îl înclinați și când treceți pe alte suprafete decât cea care este prelucrată transversal.
• Nu lăsați niciodată aparatul nesupravegheat la locul de lucru.
• Deconectați aparatul și scoateți fișa de rețea:

- ori de câte ori părăsiți mașina,

- înainte de a curăța cuțitele sau de a elimina orice blocaje,

- dacă aparatul nu este utilizat,

- pentru toate lucrările de întreținere și curățare,

- dacă cablul de alimentare este deteriorat sau încurcat,

- dacă aparatul întâmpină un obstacol în timpul lu-crului sau dacă apar vibrații neobișnuite. În acest caz, inspectați aparatul pentru a detecta eventualele deteriorări și reparați, dacă este necesar.

- Păstrați aparatul într-un loc uscat și departe de accesul copiilor.

Precauție! Astfel evitați deteriorările la aparat și eventualele vătămări de persoane rezultate de aici:

Întrețineți aparatul

• Opriti aparatul și ridicati-l, când îl transportați pe scări.
• Efectuați o inspectie vizuală a aparatului înainte de fiecare utilizare. Nu utilizați aparatul dacă dispozitivele de siguranță (de ex. protectia la impact), componentele unității de tăiere sau șuruburile lipsesc, sunt uzate sau deteriorate. În special, verificați cablul de alimentare și maneta de pornire pentru a detecta eventualele deteriorări. Pentru a evita excentricitatea, uneltele de lucru și bolțurile deteriorate trebuie înlocuite numai în seturi.
• Utilizați numai piese de schimb și accesorii furnizate și recomandate de producător. În momentul utilizării pieselor de schimb produse de alte firme se pierd pretențiile dvs. de garanție.
• Verificați ca toate piulițele, bolțurile și șuruburile sunt bine strânse pentru a vă asigura că aparatul este în stare de funcționare sigură.
• Nu încercați să reparați aparatul, decât dacă aveți instruirea necesară. Orice lucrare nespecificată în acest manual poate fi efectuată numai de centrele noastre de service autorizate.
• Manevrați aparatul cu grijă. Păstrați uneltele curate, pentru a putea lucra mai bine și mai sigur. Urmați prevederile de întreținere curentă.
• Nu suprasolicitați aparatul. Lucrați numai în intervalul de performanță specificat. Nu utilizați mașini cu randament redus pentru lucrări difficile. Nu utilizați cablul în alte scopuri decât cele pentru care a fost prevăzut.

Securitatea electrică:

Precauție! Acest lucru previne accidentele și vătămările cauzate de electrocutare:

• Inspectați vizual sursa de alimentare și cablurile prelungitoare pentru semne de deteriorare sau uzură înainte de fiecare punere în funcțiune.
• Tineți cablul de rețea la distanță de sculele de tăiere. Dacă cablul este deteriorat în timpul utilizării, deconectați-I imediat.

Nu atingeți cablul înainte de a fi deconectat de la rețea.

- Tineți cablurile prelungitoare la distanță de dinți. Dinții pot deteriora cablurile și pot cauza contactul cu piesele active.

• Nu conectați un cablu deteriorat la rețea și nu atingetii un cablu deteriorat înainte de a fi deconectat de la rețea. Un cablu deteriorat poate cauza contactul cu piesele active.
• Asigurati-vă că tensiunea de rețea corespunde specificațiilor de pe plăcuta de tip.
• Dacă este posibil, conectați dispozitivul numai la o priză cu protectie împotriva curentului rezidual (RCD) cu un curent de declanșare de maximum 30 mA.
• Evitați atingerea pieselor împământate (de ex. garduri metalice, stâlpi metalici).
• Utilizați numai cabluri prelungitoare aprobate H05VV-F care nu au o lungime mai mare de 75 m și sunt destinate utilizării în exterior. Secțiunea transversală a cablului prelungitor trebuie să fie de cel puțin 2,5 mm². Înainte de utilizare, scoateți întot-deauna complet rola de cablu. Verificați dacă cablul este deteriorat.
• Utilizați dispozitivul de detensionare a cablului furnizat pentru a atașa cablul prelungitor.
• Nu utilizați cablul pentru tragerea fișei din priză. Protejați cablul împotriva căldurii, uleiului și muchiilor ascuțite.
• Opriți produsul și trageți fișa de rețea din priză, dacă cablul de conectare este deteriorat. Dacă cablul de conectare al acestui aparat este deteriorat, pentru a evita pericolele aceasta trebuie înlocuită de către producător sau de către serviciul pentru clienti al acestuia sau de către o persoană cu calificare identică.
• Dacă cablul de conectare este deteriorat, deconectați mai întâi cablul prelungitor de la priza de perete. Apoi, puteți scoate cablul de conectare al aparatului.
• Dacă conductorul de racord al acestui aparat este deteriorat, acesta trebuie să fie înlocuit de către producător sau de către serviciul său pentru clienti sau de o persoană cu calificare asemănătoare pentru a evita pericolele.

Avertizare! Această sculă electrică generează pe parcursul funcționării un câmp electromagnetic. Acest câmp poate în anumite împrejurări să influențeze negativ implanturile medicale active sau pasive. Pentru a micșora pericolul unor vătămări grave sau mortale, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a folosi scula electrică.

6. Riscuri reziduale

Produsul este construit în conformitate cu tehnologia de ultimă oră și cu normele de siguranță recunoscute.

Cu toate acestea, în timpul lucrului pot apărea riscuri reziduale.

1. Leziuni ale auzului, în caz că nu sunt purtate căşti antifonice adecvate.
2. Daune asupra sănătății, care rezultă din vibrațiile mână-braț, în cazul în care aparatul este utilizat un timp mai îndelungat sau dacă nu este întreținut și utilizat conform prescripțiilor.
3. Pericol pentru sănătate din cauza curentului electric. La utilizarea conductorilor electrici de legătură neconformi cu prescripțiile. A se vedea instrucțiunile de utilizare „Branșamentul electric”.
4. Vătămări din cauza valțului pentru cuțite rotativ.
5. Totodată, există riscuri reziduale care nu sunt evidente, chiar dacă se întreprind toate măsurile preventive.
6. Riscurile reziduale pot fi reduse la minimum dacă „indicațiile de securitate” și „utilizarea conformă cu destinația”, precum și instrucțiunile de operare sunt respectate în totalitate.

7. Date tehnice

Tensiune de rețea 230-240 V\~ / 50 Hz

Putere consumată 1500 W

Lățimea de lucru 450 mm

Ne rezervăm dreptul asupra modificărilor tehnice!

Zgomot și vibrație

⚠ Avertizare: Zgomotul poate avea efecte agravante asupra sănătății dumneavoastră. Dacă zgomotul mașini depășește 85 dB, vă rugăm să purtați căști antifonice adecvate.

Informații privind zgomotul produs în conformitate cu EN ISO 3744: ISO 11094

Valorile caracteristice de zgomot

Nivelul puterii acustice L_wA	91,57 dB
Incertitudinea K_wA	1,28 dB
Nivelul presiunii acustice L_pA	80,4 dB
Incertitudinea K_pA	3 dB

Valori ale vibratiilor

Vibrații mână stângă a_hl	0,968 m/s2
Vibrații mână dreaptă a_hr	0,947 m/s2
Factor de insecuritate K_h	1,5 m/s2

8. Dezambalarea

• Deschideti ambalajul și scoateți cu precauție produsul.
• Înlăturați materialul de ambalat, precum și siguranțele de ambalare și de transport (dacă există).
• Verificați dacă pachetul de livrare este complet.
• Verificați dacă produsul și accesoriiile prezintă deteriorări de la transport. În caz de reclamații trebuie contactată imediat firma de transport. Reclamațiile ulterioare nu sunt admise.
• Dacă este posibil, păstrați ambalajul până la expira- rea perioadei de garanție.
• Înainte de exploatare, familiarizați-vă cu produsul prin intermediul manualului de utilizare.
• În cazul accesoriiilor, precum și a pieselor de uzură și de schimb, utilizați numai piese originale. Piesele de schimb se găsesc la reprezentantul comercial.
• În caz de comenzi, indicați numărul articolului, pre-cum și tipul și anul fabricației produsului.

⚠ AVERTIZARE!

Produsul și materialul de ambalare nu sunt jucării pentru copii! Copiii nu au voie să se joace cu sacii din plastic, foliile și piesele mici! Există pericol de înghițire și sufocare!

9. Structura

Asigurati-vă înainte de conectare că datele înscrise pe plăcuța de fabricație coincid cu datele rețelei.

Avertizare!

Scoateți întotdeauna fișa de rețea înainte de a lucra la aparat!

Motosapa este dezasamblată parțial când este livrată. Mânerul și dispozitivul de deplasare trebuie montate înainte de utilizarea motosapei. Urmați instrucțiunile de utilizare pas cu pas și urmați imaginile pentru a vă ușura asamblarea.

Montaj (fig. 3 - 9)

⚠️ Atentie!

Înainte de punerea în funcțiune, trebuie să montați complet aparatul!

- Conectați bara de sprijin (3) și mânerul (1) utilizând barele inferioare (4) cu ajutorul piulițelor cu aripi (9) și al şurubului cu cap ciupercă (8). (Fig. 3/4)

Pozarea cablului de alimentare (fig. 5, 6, 7)

Instalați cablul și ghidajul cablului (11) pe bara inferioară dreaptă (4) și (în direcția de lucru) pe bara de sprijin (3) prin atașarea acesteia.

Montarea dispozitivului auxiliar de transport (fig. 8, 9)

Îndepăratați șplintul de siguranță premontat (16) și șaiba (15). Introduceți roata (7) pe locașul roții (14) Asigurați-o cu șaiba (15) și șplintul de siguranță (16). Montați apoi ca-pacul de roată (8). (Montajul este identic pe ambele părți)

Montarea valțului pentru cuțite (fig. 11)

Împingeți valțul pentru cuțite (6) pe arborele de antrenare (20) al aparatului. Valțurile pentru cuțite (6) pot fi montate pe dreapta și stânga, deoarece au un design identic. Aveți în vedere ca orificiile valțului pentru cuțite (6) și orificiile arborelui de acționare (20) să coincidă. Acum se introduce șurubul M8 (18) și se asigură cu piulița de siguranță M8 (19).

Strângeti piulița de siguranță (19) manual, cu ajutorul unei chei fixe sau al unei chei cu clichet și capăt tubular (uneltele nu sunt incluse în pachetul de livrare).

Pentru demontare: Procedați în ordine inversă.

10. Punerea în funcțiune

⚠️ Atentie!

Este esențial să asamblăți complet produsul înain- te de punerea în funcțiune!

Conectarea și deconectarea maşinii (fig. 7)

Pentru a preveni pornirea neintentionată a motosapei, maneta (Fig. 1) este echipată cu un buton de deblocare (12), care trebuie apăsat înainte de a putea fi apăsat comutatorul de pornire/oprire (13).

Dacă comutatorul de pornire/oprire (13) este eliberat, motosapa se oprește. Efectuați această procedură de câteva ori pentru a vă asigura că aparatul funcționează corect.

Înainte de a efectua orice lucrări de reparație sau întreținere la aparat, asigurați-vă că valțul pentru cuțite (6) nu se rotește și că aparatul este deconectat de la priză.

Distanța de siguranță dintre carcasă și utilizator furnizată de mâner (1) trebuie menținută întotdeauna. O atenție deosebită trebuie acordată la lucrul pe rampe și pante.

Asigurați-vă că aveți o poziție sigură, purtați pantofi cu talpă antiderapantă și pantaloni lungi. Întotdeauna lucrați transversal dacă vă aflați în pantă. Din motive de siguranță, pantele cu înclinație de peste 15 de grade nu trebuie să fie lucrate cu motosapa.

Procedați cu deosebit de mare atenție când vă de- plasați înapoi și când trageți motosapa, există pericol de împiedicare!

Instrucțiuni pentru lucrul corect

Ghidați lent motosapa și cu atenție înainte. Lucrați suprafețele în trasee drepte. Lăsați-le să se suprapună ușor, pentru a nu se forma dungi. Folosiți aparatul doar pentru soluri deja afânate. Nu trebuie utilizat pentru săparea gazonului.

Transportul și depozitarea (fig. 10/12)

Deconectați aparatul de la fișa de rețea înainte de transport!

Trageți știftul de siguranță (17). Acum puteți deplasa roțile (7) în poziția inferioară. Aveți de asemenea în vedere ca știftul de siguranță (17) să se afle din nou în poziția inferioară. (Fig. 10)

△ Atenție! În timpul operării, roțile trebuie fixate în poziția superioară!

Pentru păstrarea sau transportul într-un spațiu restrâns, procedați astfel:

Deschideți cele două piulițe fluture (10) până când pu- teți plia mânerele în față. Atenție! Risc de strivire a barelor. Acum mașina poate fi transportată pe bara de sprijin (3).

Astfel veți obține și o depozitare optimă a mașinii.

11. Branşamentul electric

Motorul electric instalat este racordat pregătit de funcționare. Racordul corespunde dispozițiilor în vigoare ale asociațiilor profesionale și din normele DIN.

Racordul la rețeaua electrică pus la dispoziție de client, precum și cablul prelungitor utilizat, trebuie să corespundă acestor prescripții.

Conductori de legătură electrici deteriorați

La conductorii de legătură electrici apar în mod frec-vent deteriorări ale izolației.

Cauzele pentru aceasta pot fi:

- Puncte de presiune, când conductorii de legătură trec prin ferestre sau fante de uși.

- Puncte de frângere, din cauza fixării sau ghidării improprii a conductorului de legătură.

- Puncte de tăiere cauzate de trecerea cu vehicule peste conductorii de legătură.

- Deteriorări ale izolației cauzate de smulgerea din priza de perete.

- Fisuri cauzate de învechirea izolatiei.

Utilizarea conductorilor de legătură electrici care pre- zintă asemenea deteriorări nu este permisă, ei prezen- tând pericol de moarte din cauza deteriorării izolației.

Verificați regulat la conductorii de legătură electrici dacă prezintă deteriorări. Aveți în vedere ca, la verifi- care, conductorul de legătură să nu stea suspendat de rețeaua electrică.

Conductorii de legătură electrici trebuie să corespundă dispozițiilor în vigoare ale asociațiilor profesionale și din normele DIN. Utilizați numai conductori de legătură cu același identificator.

Este prescris ca notația tipului să fie imprimată pe cablul de conexiune.

Motorul de curent alternativ

- Tensiunea rețelei trebuie să fie de \~230-240 V / 50 Hz.

- Cablurile prelungitoare trebuie să aibă o secțiune de 1,5 mm² la o lungime până la 25 m și o secțiune de minim 2,5 mm² la o lungime peste 25 m.

- Racordul la rețeaua electrică este asigurat cu 16 A cu declanșare întârziată.

Racordurile și reparațiile la echipamentul electric pot fi efectuate numai de către un electrician calificat.

În cazul solicitărilor de informații vă rugăm să indicați următoarele date:

• Tipul de curent al motorului
- Datele de pe plăcuța de fabricație a mașinii
- Datele de pe plăcuța de fabricație a motorului

Tipul racordului X

În cazul în care conducta de racord la rețeaua electrică a acestui produs este deteriorată, aceasta trebuie înlocuită cu o conductă de racord la rețeaua electrică special proiectată, care se poate obține de la producător sau de la serviciul de asistență pentru clienti.

12. Curățarea

Pericol!

Deconectați fișa de rețea înainte de a efectua orice lucrare de curățare.

• Feriți dispozitivele de protectie, fantele pentru aer și carcasa motorului cât mai mult posibil de praf și mur-dărie. Frecați produsul cu o lavetă curată sau suflați cu aer comprimat la presiune scăzută.
• Vă recomandăm să curățați produsul imediat după fiecare utilizare.
• Curățați regulat produsul după fiecare folosire cu o lavetă umedă și puțin săpun de lubrifiere. Nu folo- siiți agenți de curățare sau solventi; aceștia ar putea ataca părțile din plastic ale produsului. Asigurați-vă că nu poate pătrunde apă în interiorul produsului. Intrarea apei crește riscul de electrocutare.

13. Depozitare

Depozitați produsul și accesoriiile acestuia într-un loc în-tunecat, uscat, ferit de îngheț și inaccesibil pentru copii.

Temperatura optimă de depozitare este între 5 și 30 °C. Păstrați produsul în ambalajul său original. Acoperiți aparatul pentru a-l proteja de praf sau umiditate. Păstrați manual de utilizare împreună cu produsul.

14. Întreținerea curentă

• Un valt pentru cuțite uzat sau deteriorat trebuie înlocuit de un specialist autorizat.
• Asigurati-vă că toate elementele de fixare (şuruburi, piulițe etc.) sunt întotdeauna strânse, astfel încât să puteți lucra în siguranță cu motosapa.
• Depozitați motosapa într-o cameră uscată.

• Pentru o durată lungă de viață, toate piesele șuruburilor, roțile și punțile trebuie curățate și apoi lubrifiate.

• Întreținerea regulată a motosapei nu numai că asigură durabilitatea și performanța acestuia, dar contribuie și la o săpare atentă și ușoară a stratului dvs. de grădină.

• La sfârșitul sezonului, efectuați o inspecție generală a motosapei și eliminați reziduurile acumulate. Este esențial să verificați starea motosapei înainte de începerea fiecărui sezon. Pentru reparații, vă rugăm să contactați centrul nostru de asistență pentru clienti.

Perii de cărbune

În cazul formării exagerate de scântei solicitați verificarea periilor de cărbune de către un specialist electrician.

Pericol! Schimbarea periilor de cărbune este permisă numai unui specialist electrician.

15. Reparație și comandă pentru piese de schimb

După reparație sau întreținere curentă, asigurați-vă că sunt montate toate piesele de siguranță tehnică și că sunt în stare impecabilă. Accesul la piesele cu pericol de vătămare nu este permis altor persoane și copiilor.

Atenție: Conform legislației privind răspunderea pentru produse, nu se acordă garanție pentru daunele care au fost cauzate de reparații necorespunzătoare sau din cauza neutilizării pieselor de schimb originale.

Contactați un punct de serviciu pentru clienti sau un specialist autorizat. Același lucru se aplică și pentru accesorii.

Puteți obține piese de schimb și accesorii de la centrul nostru de service. În acest scop scanați codul QR de pe pagina de titlu.

Racorduri și reparații

Racordurile și reparațiile la echipamentul electric pot fi efectuate numai de către un electrician calificat.

Dacă aveți întrebări, vă rugăm să furnizați următoarele detalii:

• Tipul de curent al motorului
• Datele de pe plăcuța de fabricație a mașinii
• Datele de pe plăcuța de fabricație a motorului

15.1 Comandă pentru piese de schimb

La comanda pentru piese de schimb, trebuie furnizate următoarele informații:

• Notatie model
• Număr articol
• Datele de pe plăcuța de fabricație

15.2 Informații cu privire la service

Trebuie menționat faptul că, în cazul acestui produs, următoarele piese sunt supuse uzurii în conformitate cu utilizarea prevăzută sau uzurii naturale, respectiv că următoarele componente sunt necesare drept consumabile.

Piese de uzură*: Perii de cărbune, valt pentru cuțite

* nu este inclus în mod obligatoriu în pachetul de livrare!

16. Eliminarea ca deșeu și revalorificarea

Indicații referitoare la ambalaj

Materialele de ambalare sunt reciclabile. Vă rugăm să eliminați ambalajele ca deșeu, în mod ecologic.

Indicații referitoare la Legea privind echipamente- le electrice și electronice (ElektroG)

Echipamentele uzate electrice și electroni-ce nu reprezintă gunoi menajer și trebuie colectate separat, respectiv eliminate ca deșeu!

• Bateriile sau accumulatorii uzați care nu sunt încorporați în aparatul uzat trebuie îndepărtați fără a fi distruși înainte de predarea acestora! Eliminarea ca deșeu a acestora este reglementată de Legea privind bateriile.
• Deținătorii, respectiv utilizatorii echipamentelor electrice și electronice sunt obligați prin lege să le returneze după folosire.
• Utilizatorul final este personal responsabil de ştergerea datelor sale cu caracter personal din echipamentul uzat care trebuie eliminat ca deşeu!
• Simbolul pubelei de gunoi barate cu două linii în formă de X înseamnă că echipamentele electrice și electronice nu pot fi aruncate la gunoiul menajer.

• Echipamentele electrice și electronice pot fi predate gratuit la următoarele puncte:

• Puncte publice de eliminare sau colectare a de- şeurilor (de exemplu, curțile clădirilor municipale).

• Puncte de vânzare ale echipamentelor electroni-ce (fizice sau online), în cazul în care distribuitorii sunt obligați să primească produsele spre a fi colectate sau dacă oferă în mod voluntar acest serviciu.
• Puteti preda gratuit câtre producător, fără a fi necesară achiziționarea în prealabil a unui echipament nou, sau câtre un alt punct de colectare autorizat din apropierea dvs. până la trei echipamente electrice uzate din fiecare tip de echipament, cu o lungime laterală de maximum 25 de centimetri.
• Puteti afla care sunt condițiile suplimentare de colectare ale producătorului și distribuitorului la serviciul de asistență a clienților respectiv.

- În cazul în care un producător livrează un echipament electronic nou către o gospodărie privată, echipamentul electric uzat va fi colectat gratuit, la cererea utilizatorului final. În acest scop, contactați serviciul de asistență a clienților al producătorului.

- Acestea se aplică doar pentru aparatele care sunt instalate și achiziționate în țările Uniunii Europene și care sunt supuse Directivei Europene 2012/19/UE. Este posibil ca în țările din afara Uniunii Europene să se aplice alte dispoziții pentru eliminarea ca deșeu a echipamentelor electrice și electronice uzate.

17. Remedierea avariilor

Tabelul următor afișează simptomele de eroare și descrie modul de remediere a acestora în cazul în care produsul dumneavoastră nu funcționează corect. Dacă nu reușiți să localizați și să eliminați problema, contactați atelierul dumneavoastră de service.

Defecțiune Cauza posibilă Remediere
Motorul nu pornește • Nu există a	imentare la prizăCablu defectCombinație defectă fișă comutatorConexiunile motorului sau condensatorului sunt deconectateValțul pentru cuțite este blocat	Verificați cablul și siguranțaDispuneți o verificare de către atelierul de serviceDispuneți o verificare de către atelierul de serviceDispuneți o verificare de către atelierul de serviceDacă este necesar, schimbați adâncimea de scarificare, curățați carcasa astfel încât valțul pentru cuțite să ruleze liber
Puterea motorului scade • Teren	prea tarePerii de cărbune uzateCuțitele sunt foarte uzate	Corectați adâncimea de lucruDispuneți o verificare de către atelierul de serviceÎnlocuiti cuțitul
Motosapa poate fi dificil de controlat în timpul lucrului (mașina sare sau se mișcă încet)	Cuțitele sunt foarte uzateSolul este prea dur	Înlocuiti cuțitulCorectați adâncimea de lucru
Motorul funcționează, valțul pentru cuțite nu se rotește	Transmisie defectă	Dispuneți o verificare de către atelierul de service

Defecte evidente trebuie să fie raportate în termen de 8 zile de la primirea de bunuri, altfel cumpărătorul pierde toate cererile pentru astfel de defecte. Oferim o garanție de pe mașinile noastre cu un tratament adecvat pe durata unei garanții implicite de la data de livrare în așa fel încât vom înlocui fiecare parte în acel moment detectabil într-un rând în material sau manoperă ar fi inutil, gratuit. Pentru părțile care nu ne produc, vom face doar o astfel de garanție, așa cum avem dreptul la pretenții de garanție împotriva furnizorilor. Costurile pentru introducerea de piese noi la cumpărător. Conversie și reducerea creanțe și alte cererile de despăgubire sunt excluse.

εγγύηση GR
