BEDIENUNGSANLEITUNG MTE460 SCHEPPACH

Art.Nr. 5912313901 / 59123139969 / 39123129978 / 5912313904 / 5912313917 AusgabeNr. 5912313901_0001 Rev.Nr. 04/07/2025 MTE460 MTE460 SE IX-EH46

Elektro-MotorhackeOriginalbetriebsanleitung

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft! Made in P.R.C.www.scheppach.com

Erklärung der Symbole auf dem Produkt Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Si- cherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen. Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Schutzbrille tragen! Gehörschutz tragen! Arbeitshandschuhe tragen! Festes Schuhwerk tragen! Stellen Sie sicher, dass andere Personen ausreichend Sicherheitsabstand einhalten. Halten Sie nicht beteiligte Personen vom Gerät fern. Achtung! Drehende Teile nicht berühren. Es besteht schwere Verletzungsgefahr! Nicht bei feuchter Witterung verwenden und stets in trockenen Räumen aufbewahren. Achtung! Verletzungsgefahr durch wegschleudernde Gegenstände. Zuschauer auf Abstand halten. Schutzklasse II Vor allen Einstell- oder Reinigungsarbeiten oder wenn das Netzkabel verwickelt oder schadhaft ist, das Gerät ausschalten und von der Stromversorgung trennen. Achtung! Netzkabel kann eingezogen werden. Halten Sie das Netzkabel von der Messerwalzen fern.www.scheppach.com

Garantierter Schallleistungspegel Das Produkt entspricht den geltenden europäischen Richtlinien. Das Produkt entspricht den geltenden serbischen Richtlinien.www.scheppach.com

16. Entsorgung und Wiederverwertung .................................................................. 18

10. Flügelmutter (Kunststo󰀨)

12. Entriegelungsknopf

13. Ein/Aus Schalter

15. Unterlegscheibe (vormontiert)

16. Sicherungssplint (vormontiert)

19. Sicherungsmutter M8

Pos. Anzahl Bezeichnung 1 1x Handgri󰀨 5 1x Maschinenkörper 3 1x Bügelholm 9 4x Schlossschraube 10 4x Flügelmutter (Kunststo󰀨) 11 2x Kabelführung 7 2x Rad 8 2x Radkappe 1x Bedienungsanleitung

4. Bestimmungsgemäße Verwendung

Das Gerät ist geeignet zum Umgraben von Erde (z.B. Gartenbeete). Beachten Sie unbedingt die Einschrän- kungen in den Sicherheitshinweisen. Die Gebrauchsanweisung enthält auch die Betriebs-, Wartungs- und Instandhaltungsbedingungen. Aus Sicherheitsgründen darf das Gerät nicht verwen- det werden als Antriebsaggregat für andere Arbeits- werkzeuge und Werkzeugsätze jeglicher Art. Die Maschine darf nur nach ihrer Bestimmung ver- wendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzun- gen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Hersteller: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde, wir wünschen Ihnen viel Freude und Erfolg beim Arbei- ten mit Ihrem neuen Produkt. Hinweis: Der Hersteller dieses Produkts haftet nach dem gelten- den Produkthaftungsgesetz nicht für Schäden, die an diesem Produkt oder durch dieses Produkt entstehen bei:

• Unsachgemäßer Behandlung

• Nichtbeachtung der Bedienungsanleitung

• Reparaturen durch Dritte, nicht autorisierte Fach- kräfte

• Einbau und Austausch von nicht originalen Ersatz- teilen

• Nicht bestimmungsgemäßer Verwendung

• Ausfällen der elektrischen Anlage bei Nichtbeach- tung der elektrischen Vorschriften und VDE-Bestim- mungen 0100, DIN 57113 / VDE 0113 Beachten Sie: Die Bedienungsanleitung ist Bestandteil dieses Pro- dukts. Sie enthält wichtige Hinweise, wie Sie mit dem Produkt sicher, fachgerecht und wirtschaftlich arbeiten, wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Produkts erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanlei- tung müssen Sie unbedingt die für den Betrieb des Pro- dukts geltenden Vorschriften Ihres Landes beachten. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Be- treiben Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Be- dienungsanleitung gut auf und händigen Sie alle Unter- lagen bei Weitergabe des Produkts an Dritte mit aus.

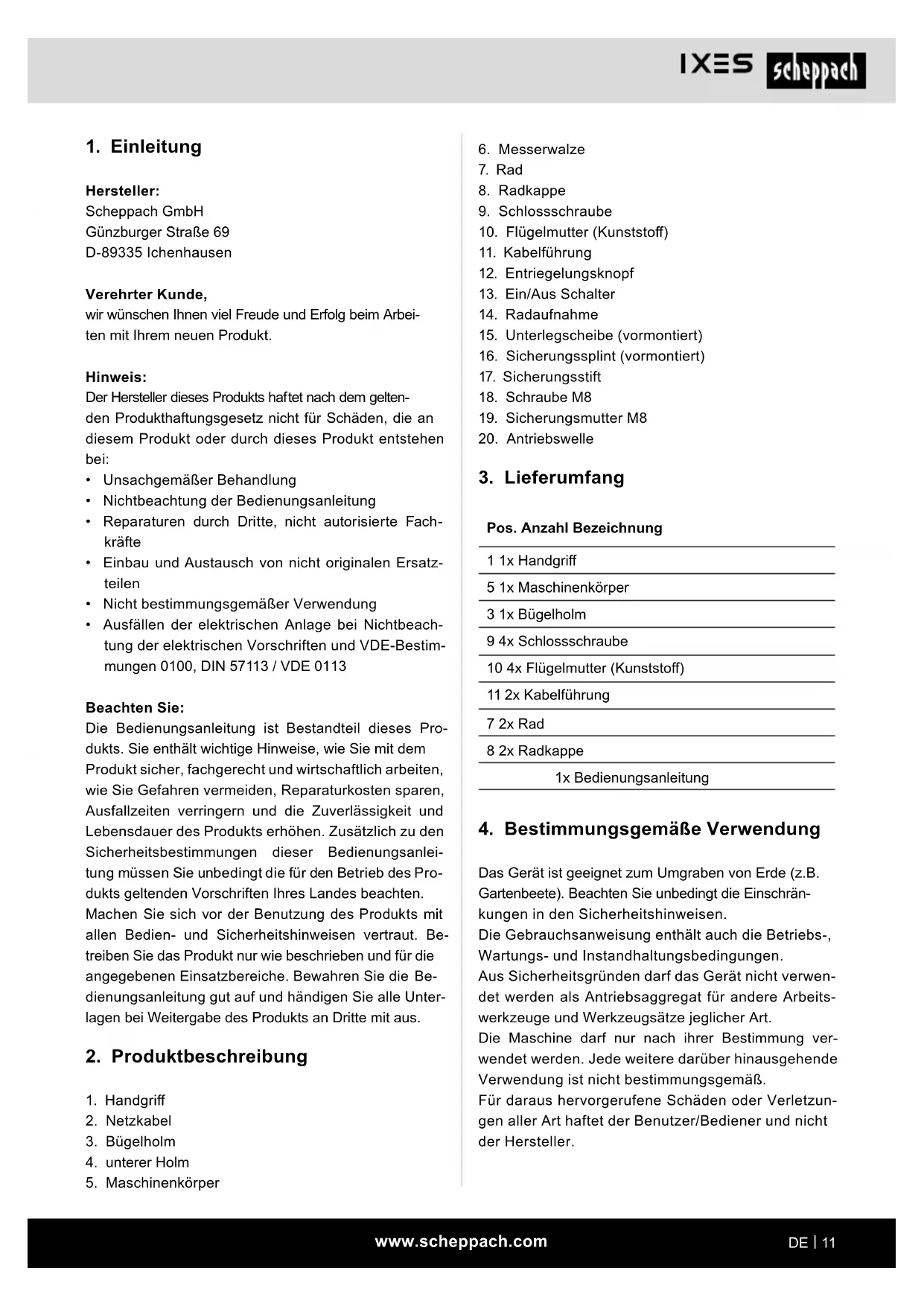

2. Produktbeschreibung

• Setzen Sie das Gerät niemals ein, während Personen, besonders Kinder, und Haustiere in der Nähe sind.

• Überprüfen Sie das Gelände, auf dem das Gerät eingesetzt wird und entfernen Sie Steine, Stöcke, Drähte oder andere Fremdkörper, die erfasst und weggeschleudert werden können.

• Tragen Sie stets geeignete Arbeitskleidung wie fe- stes Schuhwerk mit rutschfester Sohle, eine robus- te, lange Hose, Ohrenschutz und eine Schutzbrille. Benutzen Sie das Gerät nicht, wenn Sie barfuß ge- hen oder o󰀨ene Sandalen tragen.

• Arbeiten Sie nicht mit einem beschädigten, unvoll- ständigen oder ohne die Zustimmung des Herstel- lers umgebauten Gerät. Arbeiten Sie nicht mit be- schädigten oder fehlenden Schutzvorrichtungen (z.B. Starthebel, Entriegelungsknopf, Prallschutz).

• Setzen Sie niemals Schutzvorrichtungen außer Kraft (z.B. durch Anbinden des Starthebels).

• Kinder sollten beaufsichtigt werden, um sicherzu- stellen, dass sie nicht mit dem Gerät spielen.

• Vergewissern Sie sich vor dem Start Ihres Gerä- tes, dass kein Gegenstand oder Ast in der Messer- ö󰀨nung eingeschoben ist, dass das Gerät stabil steht und der Arbeitsbereich aufgeräumt und nicht blockiert ist. Überprüfen Sie den Zustand Ihres Ver- längerungskabels sowie die Anschlussleitung Ihres Gerätes. Verwenden Sie die erforderlichen Schutz- einrichtungen.

• Wenn Ihr Gerät beim Einschalten ungewöhnliche Vibrationen oder Geräusche zeigt, ziehen Sie den Netzstecker aus der Steckdose und kontrollieren Sie die Messerwalze. Vergewissern Sie sich, dass keine Steine oder Äste die Messerwalze blockieren oder zwischen den Messern eingeklemmt sind. Wenn Sie keine Probleme feststellen, senden Sie das Gerät an eine Kundendienststelle zurück.

• Wenn die Messer nicht mehr korrekt graben oder wenn der Motor überlastet ist, überprüfen Sie alle Teile Ihres Gerätes und ersetzen Sie die abgenutz- ten Teile. Wenn eine umfangreichere Reparatur not- wendig ist, wenden Sie sich an eine Kundendienst- stelle. Verwendung:

• Vorsicht - Scharfes Werkzeug. Schneiden Sie sich nicht die Finger oder Zehen. Halten Sie Füße und Finger beim Arbeiten immer von der Walze fern. Es besteht Verletzungsgefahr!

• Benutzen Sie das Gerät nicht bei Regen, bei schlechter Witterung, in feuchter Umgebung oder nassem Rasen. Bitte beachten Sie, dass unsere Produkte bestim- mungsgemäß nicht für den gewerblichen, handwerkli- chen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Produkt in Gewerbe-, Handwerks- oder Industriebetrieben so- wie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. Allgemeine Sicherheitshinweise

m WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Produkt versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/ oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisun- gen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begri󰀨 Elektrowerkzeug bezieht sich auf netzbetriebene Elek- trowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel). Allgemeine Sicherheitshinweise Dieses Gerät kann bei unsachgemäßem Gebrauch ernsthafte Verletzungen verursachen. Bevor Sie mit dem Gerät arbeiten, lesen Sie sorgfältig die Bedienungsanlei- tung und machen Sie sich mit allen Bedienteilen gut ver- traut. Bewahren Sie diese Anleitung gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Arbeiten mit dem Gerät: Vorsicht! Das Gerät kann ernsthafte Verletzungen her- vorrufen. So vermeiden Sie Unfälle und Verletzungen: Vorbereitung:

• Das Gerät ist nicht für die Benutzung durch Kinder geeignet.

• Erlauben Sie niemals Kindern oder anderen Perso- nen, die die Bedienungsanleitung nicht kennen, das Gerät zu benutzen. Örtliche Bestimmungen können das Mindestalter der Bedienungsperson festlegen.

• Dieses Gerät ist nicht dafür bestimmt, durch Per- sonen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähig- keiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden; es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person be- aufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist.www.scheppach.com

- immer, wenn Sie die Maschine verlassen, - bevor Sie die Messer reinigen oder Blockierun- gen beseitigen, - wenn das Gerät nicht verwendet wird, - bei allen Wartungs- und Reinigungsarbeiten, - wenn das Netzkabel beschädigt oder verheddert ist, - wenn das Gerät beim Arbeiten auf ein Hindernis tri󰀨t oder wenn ungewohnte Vibrationen auftreten. Untersuchen Sie in diesem Fall das Gerät auf Be- schädigungen und lassen Sie es ggf. reparieren.

• Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf. Vorsicht! So vermeiden Sie Geräteschäden und even- tuell daraus resultierende Personenschäden: Pegen Sie Ihr Gerät

• Schalten Sie das Gerät aus und heben Sie es an, wenn Sie es über Treppen transportieren.

• Führen Sie vor jeder Benutzung eine Sichtprüfung des Gerätes durch. Benutzen Sie das Gerät nicht, wenn Sicherheitseinrichtungen (z.B. Prallschutz), Teile der Schneideinrichtung oder Bolzen fehlen, abgenutzt oder beschädigt sind. Prüfen Sie insbe- sondere das Netzkabel und den Starthebel auf Be- schädigung. Zur Vermeidung einer Unwucht dürfen beschädigte Werkzeuge und Bolzen nur satzweise ausgetauscht werden.

• Benutzen Sie nur Ersatz- und Zubehörteile, die vom Hersteller geliefert und empfohlen werden. Der Ein- satz von Fremdteilen führt zum sofortigen Verlust des Garantieanspruches.

• Sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.

• Versuchen Sie nicht, das Gerät selbst zu reparieren, es sei denn, Sie besitzen hierfür eine Ausbildung. Sämtliche Arbeiten, die nicht in dieser Anleitung an- gegeben werden, dürfen nur von uns ermächtigten Kundendienststellen ausgeführt werden.

• Behandeln Sie Ihr Gerät mit Sorgfalt. Halten Sie die Werkzeuge sauber, um besser und sicherer arbeiten zu können. Befolgen Sie die Wartungsvorschriften.

• Überlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im angegebenen Leistungsbereich. Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten. Benutzen Sie Ihr Gerät nicht für Zwecke, für die es nicht bestimmt ist. Arbeiten Sie nur bei Tageslicht oder guter Beleuch- tung. Arbeiten Sie mit dem Gerät nicht, wenn Sie müde oder unkonzentriert sind oder nach der Ein- nahme von Drogen oder Tabletten. Legen Sie im- mer rechtzeitig eine Arbeitspause ein. Gehen Sie mit Vernunft an die Arbeit.

• Machen Sie sich mit Ihrer Umgebung vertraut und achten Sie auf mögliche Gefahren, die Sie wegen des Motorengeräusches nicht hören können.

• Achten Sie beim Arbeiten auf einen sicheren Stand, insbesondere an Hängen. Arbeiten Sie immer quer zum Hang, niemals auf- oder abwärts.

• Seien Sie besonders vorsichtig, wenn Sie die Fahrt- richtung am Hang ändern. Arbeiten Sie nicht an übermäßig steilen Hängen.

• Führen Sie das Gerät nur langsam und mit beiden Händen am Gri󰀨. Seien Sie besonders vorsichtig, wenn Sie das Gerät umkehren oder zu sich heran- ziehen. Stolpergefahr!

• Starten oder betätigen Sie den Starthebel mit Vor- sicht entsprechend den Anweisungen in dieser An- leitung.

• Kippen Sie das Gerät beim Anlassen nicht, es sei denn, es muss angehoben werden. In diesem Fall kippen Sie das Gerät nur so weit, wie es unbedingt erforderlich ist, und heben Sie nur die von der Be- dienungsperson abgewandte Seite hoch.

• Wenn das Gerät nach Anheben wieder auf den Bo- den gestellt wird, müssen beide Hände in Arbeits- stellung sein.

• Benutzen Sie das Gerät nicht in der Nähe von ent- zündbaren Flüssigkeiten oder Gasen. Bei Nichtbe- achtung besteht Brand- oder Explosionsgefahr. Arbeitsunterbrechung:

• Nach dem Ausschalten des Gerätes dreht sich die Walze noch für einige Sekunden. Hände und Füße fernhalten.

• Verstellen Sie die Arbeitstiefe des Gerätes nur im Stillstand

• Die Zinken nicht berühren, bevor das Gerät vom Netz getrennt ist und die Zinken vollständig zum Stillstand gekommen sind.

• Entfernen Sie Erde nur im Stillstand des Gerätes.

• Schalten Sie das Gerät ab, wenn Sie es transportie- ren, anheben oder kippen wollen und wenn andere Flächen als die zu bearbeitende überquert werden.

• Hinterlassen Sie das Gerät nie unbeaufsichtigt am Arbeitsplatz.

• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker:www.scheppach.com

• Wenn die Anschlussleitung dieses Gerätes beschä- digt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualizierte Person ersetzt werden, um Gefährdungen zu vermeiden. Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzun- gen zu verringern, empfehlen wir Personen mit medizi- nischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

Das Produkt ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten.

1. Gehörschäden, falls kein geeigneter Gehörschutz

2. Gesundheitsschäden, die aus Hand-Arm- Schwin-

gungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ord- nungsgemäß geführt und gewartet wird.

3. Gefährdung der Gesundheit durch Strom. Bei

Verwendung nicht ordnungsgemäßer Elektro-An- schlussleitungen. Bedienungsanweisung “Elektri- scher Anschluss” beachten.

4. Verletzungen durch die rotierende Messerwalze.

5. Desweiteren können trotz aller getro󰀨enen Vor-

kehrungen nicht o󰀨ensichtliche Restrisiken be- stehen.

6. Restrisiken können minimiert werden, wenn die

“Sicherheitshinweise”, ”Bestimmungsgemäße Verwendung” sowie die Bedienungsanweisung insgesamt beachtet werden.

Netzspannung 230-240 V~ / 50 Hz Leistungsaufnahme 1500 W Arbeitsbreite 450 mm Arbeitstiefe max. 205 mm Schutzklasse II Schutzart IPX4 Elektrische Sicherheit: Vorsicht! So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag:

• Nehmen Sie vor jeder Inbetriebnahme eine Sicht- prüfung der Netz- und Verlängerungsleitungen auf Anzeichen von Beschädigungen oder Alterung vor.

• Halten Sie das Netzkabel von den Schneidwerkzeu- gen fern. Wird die Leitung während des Gebrauchs beschädigt, trennen Sie sie sofort vom Netz. Die Leitung nicht berühren, bevor sie vom Netz getrennt ist.

• Die Verlängerungsleitungen von den Zinken fernhal- ten. Die Zinken können die Leitungen beschädigen und zum Kontakt mit aktiven Teilen führen.

• Eine beschädigte Leitung nicht an das Netz an- schließen und eine beschädigte Leitung nicht be- rühren, bevor sie vom Netz getrennt ist. Eine be- schädigte Leitung kann zum Kontakt mit aktiven Teilen führen.

• Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.

• Schließen Sie das Gerät nach Möglichkeit nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit einem Auslösestrom von nicht mehr als 30 mA an.

• Vermeiden Sie Körperberührungen mit geerdeten Teilen (z.B. Metallzäune, Metallpfosten).

• Verwenden Sie nur zugelassene Verlängerungska- bel der Bauart H05VV-F, die höchstens 75 m lang und für den Gebrauch im Freien bestimmt sind. Der Litzenquerschnitt des Verlängerungskabels muss mindestens 2,5 mm

betragen. Rollen Sie eine Ka- beltrommel vor Gebrauch immer ganz ab. Überprü- fen Sie das Kabel auf Schäden.

• Verwenden Sie für die Anbringung des Verlängerungs- kabels die dafür vorgesehene Kabel-Zugentlastung.

• Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose, wenn die An- schlussleitung beschädigt ist. Wenn die Anschluss- leitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnliche qualizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

• Ist die Anschlussleitung beschädigt, ziehen Sie zu- erst das Verlängerungskabel aus der Steckdose. Danach können Sie die Anschlussleitung des Ge- rätes entfernen.www.scheppach.com

m WARNUNG! Produkt und Verpackungsmaterial sind kein Kin- derspielzeug! Kinder dürfen nicht mit Kunststo󰀨- beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten über- einstimmen. Warnung! Ziehen Sie immer den Netzstecker, bevor Sie am Gerät arbeiten! Die Motorhacke ist bei Auslieferung teilweise demon- tiert. Der Handgri󰀨 und die Fahrvorrichtung muss vor Gebrauch der Motorhacke montiert werden. Folgen Sie der Gebrauchsanweisung Schritt für Schritt und orientieren Sie sich an den Bildern, damit der Zusam- menbau für Sie einfach wird. Montage (Abb. 3-9) m Achtung! Vor der Inbetriebnahme das Gerät unbedingt kom- plett montieren!

• Verbinden Sie den Bügelholm (3) und den Handgri󰀨 (1) mit den unteren Holmen (4) mithilfe der Flügel- mutter (9) und Schlossschraube (8). (Abb. 3/4) Netzkabel verlegen (Abb. 5, 6, 7) Montieren Sie das Kabel und die Kabelführung (11) an dem rechten unteren Holm (4) und (in Arbeitsrichtung) Bügelholm (3) indem Sie diese aufstecken. Transporthilfe montieren (Abb. 8, 9) Entfernen Sie den vormontierten Sicherungssplint (16) und die Unterlegscheibe (15). Stecken Sie das Rad (7) auf die Radaufnahme (14). Sichern Sie diese mit der Unterlegscheibe (15) und dem Sicherungssplint (16). Montieren Sie anschließend die Radkappe (8). (Mon- tage ist auf beiden Seiten identisch) Messerwalze montieren (Abb. 11) Schieben Sie die Messerwalze (6) auf die Antriebwelle (20) des Geräts. Die Messerwalzen (6) können rechts wie links herum montiert werden, werden, da diese gleich ausgeführt sind. Gewicht 10,1 kg Technische Änderungen vorbehalten! Geräusch und Vibration m Warnung: Lärm kann gravierende Auswirkungen auf Ihre Gesundheit haben. Übersteigt der Maschinen- lärm 85 dB, tragen Sie bitte einen geeigneten Gehör- schutz. Information zur Geräuschentwicklung nach

EN ISO 3744: ISO 11094

Geräuschkennwerte Schallleistungspegel L

91,57 dB Unsicherheit K

1,28 dB Schalldruckpegel L

80,4 dB Unsicherheit K

0,947 m/s² Unsicherheit K

• Ö󰀨nen Sie die Verpackung und nehmen Sie das Produkt vorsichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Ver- packungs-/ und Transportsicherungen (falls vorhan- den).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Produkt und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss sofort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

• Machen Sie sich vor dem Einsatz anhand der Bedie- nungsanleitung mit dem Produkt vertraut.

• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihrem Fachhändler.

• Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Baujahr des Produkts an.www.scheppach.com

Transport und Lagerung (Abb. 10/12) Trennen Sie das Gerät vor Transport vom Netzstecker! Ziehen Sie den Sicherungsstift (17). Sie können die Räder (7) nun in die untere Position bewegen. Achten Sie darauf, dass der Sicherungsstift (17) in der unteren Position wieder einrastet. (Abb. 10) m Achtung! Während des Betriebs müssen die Räder in der oberen Stellung xiert sein! Zur Lagerung oder zum Transport in begrenztem Raum gehen Sie wie folgt vor: Ö󰀨nen Sie die zwei Flügelmuttern (10) so weit, bis Sie die Gri󰀨e nach vorne klappen können. Achtung! Quetschgefahr an den Holmen. Nun kann die Maschi- ne an dem Bügelholm (3) getragen werden. So lässt sich auch die Maschine optimal Lagern.

11. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig ange- schlossen. Der Anschluss entspricht den einschlägi- gen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss sowie die verwende- te Verlängerungsleitung müssen diesen Vorschriften entsprechen. Schadhafte Elektro-Anschlussleitung An elektrischen Anschlussleitungen entstehen oft Iso- lationsschäden. Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fens- ter oder Türspalten geführt werden.

• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.

• Schnittstellen durch Überfahren der Anschlussleitung.

• Isolationsschäden durch Herausreißen aus der Wandsteckdose.

• Risse durch Alterung der Isolation. Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isola- tionsschäden lebensgefährlich. Elektrische Anschlussleitungen regelmäßig auf Schä- den überprüfen. Achten Sie darauf, dass beim Über- prüfen die Anschlussleitung nicht am Stromnetz hängt. Elektrische Anschlussleitungen müssen den einschlä- gigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit gleicher Kennzeichnung. Achten Sie darauf, dass die Bohrung der Messerwal- ze (6) und die Bohrung der Antriebswelle (20) uchtet. Nun wird die Schraube M8 (18) durchgesteckt und mit der Sicherungsmutter M8 (19) gesichert. Ziehen Sie die Sicherungsmutter (19) mit Hilfe eines Gabelschlüssels oder einer Ratsche mit Stecknuss (die Werkzeuge sind im Lieferumfang nicht enthalten) handfest an. Zur Demontage: In umgekehrter Reihenfolge vorgehen.

10. In Betrieb nehmen

m Achtung! Vor der Inbetriebnahme das Produkt unbedingt komplett montieren! Ein-/Ausschalten der Maschine (Abb. 7) Um ein ungewolltes Einschalten der Motorhacke zu verhindern, ist der Handgri󰀨 (1) mit einem Entriege- lungsknopf (12) ausgestattet, welcher gedrückt werden muss, bevor der Ein-/Ausschalter (13) gedrückt wer- den kann. Wird der Ein-/Ausschalter (13) losgelassen, schaltet sich die Motorhacke ab. Führen Sie diesen Vorgang einige Male durch, damit Sie sicher sind, dass Ihr Gerät korrekt funktioniert. Bevor Sie Reparatur- oder Wartungsarbeiten am Gerät vornehmen, müssen Sie sich vergewissern, dass sich die Messerwalze (6) nicht dreht und das Gerät vom Netz getrennt ist. Der durch den Handgri󰀨 (1) gegebene Sicherheitsab- stand zwischen Gehäuse und Benutzer ist stets ein- zuhalten. Beim Arbeiten an Böschungen und Hängen ist besondere Vorsicht geboten. Achten Sie auf einen sicheren Stand, tragen Sie Schu- he mit rutschfesten, gri󰀩gen Sohlen und lange Hosen. Arbeiten Sie immer quer zum Hang. Hänge über 15 Grad Schräge dürfen mit der Motorhacke aus Sicher- heitsgründen nicht bearbeitet werden. Üben Sie besondere Vorsicht beim Rückwärtsbewe- gen und beim Ziehen der Motorhacke, Stolpergefahr! Hinweise zum richtigen Arbeiten Führen Sie die Motorhacke langsam und mit Bedacht nach vorne. Arbeiten Sie die Flächen in geraden Bah- nen ab. Lassen Sie diese etwas überlappen, um keine Streifen stehen zu lassen. Verwenden Sie das Gerät nur für bereits aufgelockerte Erden. Es darf nicht ver- wendet werden, um Rasenächen umzugraben.www.scheppach.com

Lagern Sie das Produkt und dessen Zubehör an einem dunklen, trockenen und frostfreien sowie für Kinder un- zugänglichen Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Produkt in der Originalverpackung auf. Decken Sie das Produkt ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Bedie- nungsanleitung bei dem Produkt auf.

• Eine abgenutzte oder beschädigte Messerwalze sollte man vom autorisierten Fachmann austau- schen lassen.

• Sorgen Sie dafür, dass alle Befestigungselemen- te (Schrauben, Mutter usw.) stets fest angezogen sind, so dass Sie mit der Motorhacke sicher arbei- ten können.

• Lagern Sie Ihre Motorhacke in einen trockenen Raum.

• Für eine lange Lebensdauer sollten alle Schraub- teile sowie die Räder und Achsen gereinigt und an- schließend geölt werden.

• Die regelmäßige Pege der Motorhacke sichert nicht nur seine Haltbarkeit und Leistungsfähigkeit, sondern trägt auch zu einem sorgfältigen und ein- fachen Umgraben Ihres Beetes bei.

• Zum Saisonende führen Sie eine allgemeine Kon- trolle der Motorhacke durch und entfernen alle an- gesammelten Rückstände. Vor jedem Saisonstart den Zustand der Motorhacke unbedingt überprüfen. Wenden Sie sich bei Reparaturen an unsere Kun- dendienststelle. Kohlebürsten Bei übermäßiger Funkenbildung lassen Sie die Kohle- bürsten durch eine Elektrofachkraft überprüfen. Gefahr! Die Kohlebürsten dürfen nur von einer Elek- trofachkraft ausgewechselt werden.

15. Reparatur & Ersatzteilbestellung

Nach Reparatur oder Wartung vergewissern Sie sich, ob alle sicherheitstechnischen Teile angebracht und in einwandfreiem Zustand sind. Verletzungsgefährdende Teile vor anderen Personen und Kindern unzugänglich aufbewahren. Ein Aufdruck der Typenbezeichnung auf dem An- schlusskabel ist Vorschrift. Wechselstrommotor

• Die Netzspannung muss ~230-240 V / 50 Hz be- tragen.

• Verlängerungsleitungen müssen bis 25 m Länge einen Querschnitt von 1,5 mm

, über 25 m Länge mindestens 2,5 mm

• Der Netzanschluss wird mit 16 A träge abgesichert. Anschlüsse und Reparaturen der elektrischen Aus- rüstung dürfen nur von einer Elektro-Fachkraft durch- geführt werden. Bei Rückfragen bitte folgende Daten angeben:

• Daten des Maschinen-Typenschildes

• Daten des Motor-Typenschildes Anschlussart X Wenn die Netzanschlussleitung dieses Produkts be- schädigt wird, muss sie durch eine speziell vorgerich- tete Netzanschlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst erhältlich ist.

Gefahr! Ziehen Sie vor allen Reinigungsarbeiten den Netz- stecker.

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Produkt mit einem saube- ren Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

• Wir empfehlen, dass Sie das Produkt direkt nach jeder Benutzung reinigen.

• Reinigen Sie das Produkt regelmäßig mit einem feuch- ten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststo󰀨teile des Produkts angreifen. Achten Sie darauf, dass kein Wasser in das Innere des Produkts gelangen kann. Das Eindringen von Wasser erhöht das Risiko eines elektrischen Schlages.www.scheppach.com

Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG) Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zu- zuführen!

• Altbatterien oder -akkus, welche nicht fest im Altge- rät verbaut sind, müssen vor Abgabe zerstörungs- frei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.

• Besitzer bzw. Nutzer von Elektro- und Elektronik- geräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpichtet.

• Der Endnutzer trägt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!

• Das Symbol der durchgestrichenen Mülltonne be- deutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen.

• Elektro- und Elektronikaltgeräte können bei folgen- den Stellen unentgeltlich abgegeben werden: - Ö󰀨entlich-rechtliche Entsorgungs- bzw. Sammel- stellen (z. B. kommunale Bauhöfe). - Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme verpich- tet sind oder diese freiwillig anbieten. - Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neu- gerätes vom Hersteller kostenfrei bei diesem ab- geben oder einer anderen autorisierten Sammel- stelle in Ihrer Nähe zuführen. - Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfahren Sie beim jeweiligen Kundenservice.

• Im Falle der Anlieferung eines neuen Elektrogerä- tes durch den Hersteller an einen privaten Haushalt, kann dieser die unentgeltliche Abholung des Elekt- roaltgerätes, auf Nachfrage vom Endnutzer, veran- lassen. Setzen Sie sich hierzu mit dem Kundenser- vice des Herstellers in Verbindung.

• Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und ver- kauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten. Achtung: Laut Produkthaftungsgesetz wird nicht für Schäden gehaftet, die durch unsachgemäße Repara- turen oder durch Nichtverwendung von Originalersatz- teilen verursacht werden. Beauftragen Sie einen Kundendienst oder einen autorisier- ten Fachmann. Entsprechendes gilt auch für Zubehörteile. Ersatzteile und Zubehör erhalten Sie in unserem Service- Center. Scannen Sie hierzu den QR-Code auf der Titelseite. Anschlüsse und Reparaturen Anschlüsse und Reparaturen der elektrischen Ausrüs- tung dürfen nur von einer Elektro-Fachkraft durchge- führt werden. Geben Sie bei Rückfragen bitte folgende Daten:

• Daten des Maschinen-Typenschildes

• Daten des Motor-Typenschildes

15.1 Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:

• Daten des Typenschildes

15.2 Service-Informationen

Es ist zu beachten, dass bei diesem Produkt folgen- de Teile einem gebrauchsmäßigen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Ver- brauchsmaterialien benötigt werden. Verschleißteile*: Kohlebürsten, Messerwalze

• nicht zwingend im Lieferumfang enthalten!

16. Entsorgung und Wiederverwertung

Hinweise zur Verpackung Die Verpackungsmaterialien sind recycelbar. Bitte Verpackungen umweltgerecht entsorgen.www.scheppach.com

Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt, wie Sie Abhilfe scha󰀨en können, wenn Ihr Produkt einmal nicht richtig arbeitet. Wenn Sie das Problem damit nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt. Störung Mögliche Ursache Abhilfe Motor läuft nicht an • Kein Strom am Netz

• Schalter Stecker Kombination defekt

• Anschlüsse am Motor oder Kondensator gelöst

• Messerwalze blockiert

• Leitung und Sicherung überprüfen

• durch Kundendienstwerkstatt überprüfen lassen

• durch Kundendienstwerkstatt überprüfen lassen

• durch Kundendienstwerkstatt überprüfen lassen

• Eventuell Arbeitstiefe ändern, Gehäuse reinigen, damit die Messerwalze frei läuft Motorleistung lässt nach • Zu harter Boden

• Kohlebürsten verschlissen

• Messer stark abgenutzt

• Arbeitstiefe korrigieren

• durch Kundendienstwerkstatt überprüfen lassen

• Messer auswechseln Die Motorhacke kann beim Arbeiten nur schwer kontrolliert werden (Maschine springt oder kriecht)

• Messer stark abgenutzt

• Der Boden ist zu hart

• Arbeitstiefe korrigieren Motor läuft, Messerwalze dreht sich nicht

• Getriebe defekt • durch Kundendienstwerkstatt überprüfen lassenwww.scheppach.com

Garantiebedingungen Revisionsdatum 26.11.2021 Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Service- rufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen. Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes: 1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben. 2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Her- stellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zu- stande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Ge- waltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Ver- schleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen. - Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden. - Geräte, an denen Veränderungen oder Modikationen vorgenommen wurden. - Geringfügige Abweichungen von der Soll-Beschaenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind. - Geräte an denen eigenmächtig Reparaturen oder Reparaturen , insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden. - Wenn die Kennzeichnung am Gerät bzw. die Identikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind. - Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden. Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen. 4. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlän- gerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvoll- ständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.www.scheppach.com

5. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/de/service Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center. Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

6. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb

14 Tagen nach Eingang in unserem Service-Center. Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig. 7. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Ver- schleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus. 8. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

9. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden. Bei Übersetzungen ist stets die deutsche Fassung maßgeblich. Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail]

• Internet: http://www.scheppach.com

• Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten ** Verbindungskosten: kostenlos aus dem deutschen Festnetz Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor. Ersatzteile Zubehör DokumenteKontakt Reparaturwww.scheppach.com

7. Technische gegevens

EU-Konformitätserklärung Übersetzung der Originalkonformitätserklärung Wir erklären in alleiniger Verantwortung, dass das hier beschriebene Pro-dukt mit den geltenden Richtlinien und Normen übereinstimmt. Der hier beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Sto󰀨e in Elek- tro- und Elektronikgeräten. * Technische Unterlagen verfügbar bei: ** Artikelnummer*** Artikelbezeichnung: Elektro-Motorhacke MTE460, MTE460 SE , IX-EH46 Marke****

18. Konformitätserklärung
