Тип продукт	Електрическа мотофреза (копачка)
Марка	Scheppach
Модел	MTE460
Напрежение на захранване	230-240 V ~, 50 Hz
Консумирана мощност	1500 W
Работна ширина	450 mm
Макс. работна дълбочина	205 mm
Тегло	10,1 kg
Клас на защита	II (двойна изолация)
Степен на защита	IPX4 (защита срещу пръски вода)
Ниво на звукова мощност (LwA)	91,57 dB(A)
Ниво на звуково налягане (LpA)	80,4 dB(A)
Вибрации лява ръка	0,968 m/s²
Вибрации дясна ръка	0,947 m/s²
Тип захранващ кабел	H05VV-F, макс. дължина на удължител 75 m, мин. сечение 2,5 mm²
Скарификационен валяк	Монтира се от двете страни, включен
Сгъваема дръжка	Да, за транспортиране и съхранение
Транспортни колела	Да, с предпазен щифт
Предпазно устройство	Бутон за освобождаване + превключвател за включване/изключване
Материал на корпуса	Здрава пластмаса
Гаранция	Дефектните части се сменят безплатно в рамките на законовия срок

Често задавани въпроси - MTE460 SCHEPPACH

Как да сглобя мотофрезата Scheppach MTE460?

Следвайте стъпките в ръководството: монтирайте скобата и дръжката с крилчатите гайки, поставете кабела и направляващия елемент, след това монтирайте колелата и скарификационния валяк. Винаги изключвайте уреда от захранването преди сглобяване.

Каква е максималната работна дълбочина?

Максималната работна дълбочина е 205 mm. Може да се регулира чрез промяна на позицията на скарификационния валяк.

Какъв вид масло да използвам за поддръжка?

Двигателят на MTE460 не изисква поддръжка. Смазвайте осите и резбовите връзки с леко масло след всяко почистване, за да удължите живота на уреда.

Как да регулирам работната дълбочина?

Дълбочината се регулира чрез преместване на блокиращия щифт на колелото. Спрете уреда и го изключете от захранването преди всяка настройка.

Какво да направя, ако двигателят не стартира?

Проверете захранването от мрежата, кабела, предпазителя и състоянието на скарификационния валяк (блокиран ли е?). Ако нищо не работи, свържете се с отдела за обслужване на клиенти.

Как да сменя скарификационния валяк?

Изключете уреда от захранването. Разхлабете винта M8 и контрагайката, извадете стария валяк и монтирайте новия, като подравните отворите. Използвайте оригинални части.

Кои аксесоари са съвместими с MTE460?

Поради причини за безопасност са разрешени само аксесоари, препоръчани от Scheppach. Използвайте само оригинални части.

Как да поддържам въглеродните четки?

Ако се появят прекалени искри, накарайте квалифициран електротехник да провери четките. Подмяната трябва да се извърши от професионалист.

Мога ли да използвам мотофрезата на морава?

Не, MTE460 е предназначена за копаене на почва в лехи. Не я използвайте на тревни площи.

Как да съхранявам уреда през зимата?

Почистете го старателно, смажете металните части и го съхранявайте на сухо, тъмно и защитено от замръзване място (5 до 30 °C). Съхранявайте ръководството наблизо.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ MTE460 SCHEPPACH

Обяснение на символите върху продукта

Използването на символи в настоящото ръководство следва да насочи вниманието Ви към евентуални рискове. Символите за безопасност и объясненията, които ги придружават, трябва да бъдат разбрани точно. Самите предупреждения не премахват рисковете и не могат да заменят правилните мерки за предотвратяване на злополуки.

	Преди пускане в експлоатация прочетете и спазвайте ръководството за употреба и указанията за безопасност!
	Носете защитни очила!
	Носете защита за слуха!
	Носете работни ръкавици!
	Носете здрави обувки!
	Уверете се, че останалите хора спазват достатъчно безопасно разстояние. Дръжте външните лица далеч от уреда.
	Внимание! Не докосвайте въртящи се части. Съществува сериозна опасност от нараняване!
	Не използвайте при влажни атмосферни влияния и винаги съхранявайте в сухи помещения.
	Внимание! Опасност от нараняване поради изхвърлени предмети. Дръжте външните лица на разстояние.
	Клас на защита II
	Изключете уреда и го разединете от електрозахранването, преди да извършвате каквито и да било работи по настройка или почистване или ако мрежовият кабел е усукан или повреден.
	Внимание! Мрежовият кабел може да се прибира. Дръжте мрежовия кабел далеч от мрежовия вал.
	Гарантирано ниво на звукова мощност
	Продуктът отговаря на приложимите европейски директиви.
	Продуктът отговаря на приложимите сръбски директиви.

Съдържание: Страница:

1. Увод 241
2. Описание на продукта 241
3. Обем на доставката 241
4. Употреба по предназначение 241
5. Общи указания за безопасност 242
6. Остатъчни рискове....244
7. Технически данни 245
8. Разопаковане 245
9. Конструкция.... 245
10. Пускане в експлоатация 246
11. Електрическо свързване 246
12. Почистване.... 247
13. Съхранение....247
14. Поддръжка 247
15. Ремонт и поръчка на резервни части 248
16. Изхвърляне и рециклиране.... 248
17. Отстраняване на неизправности 249
18. Декларация за съответствие 300

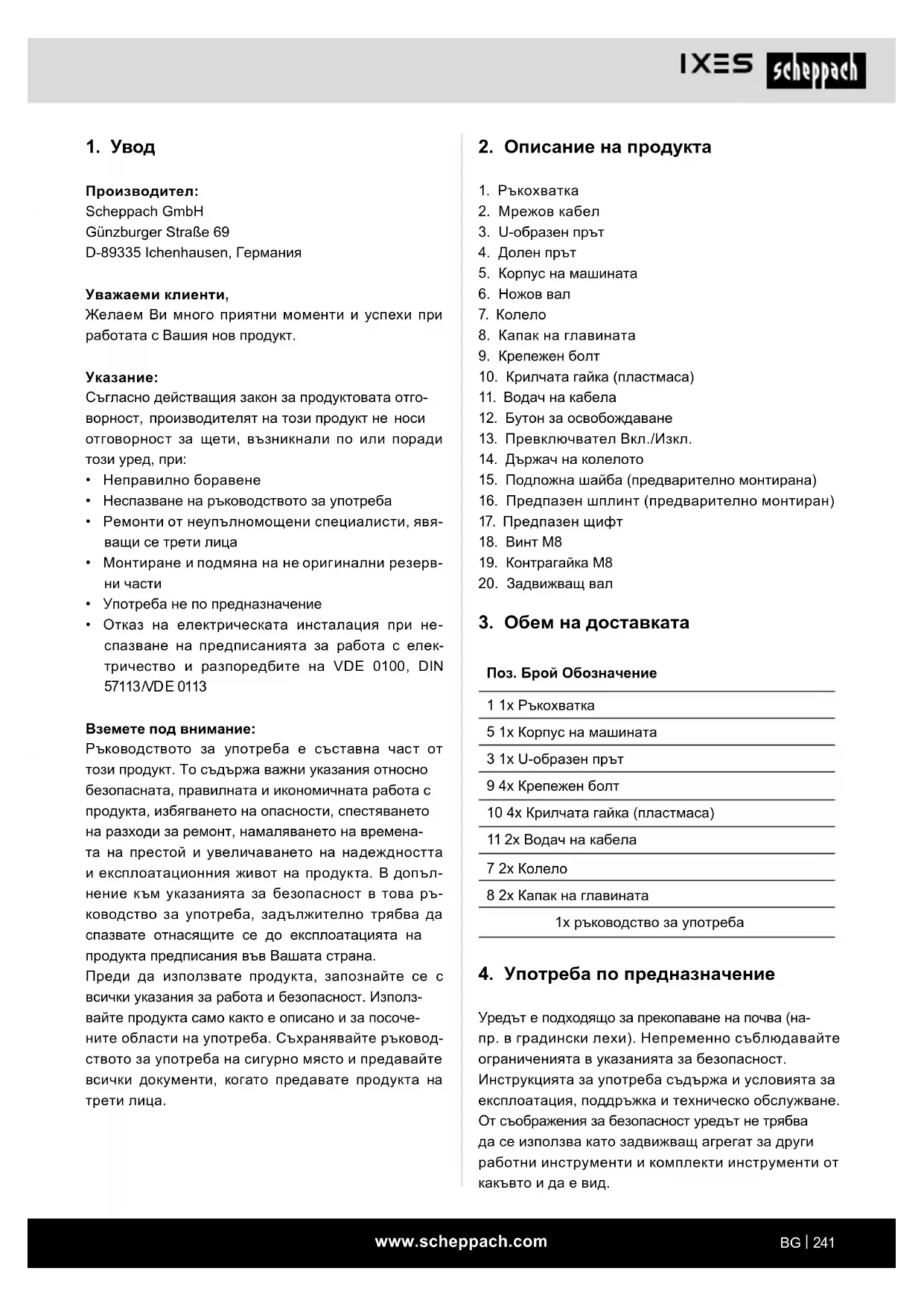

1. Увод

Производител:

Scheppach GmbH

Желаем Ви много приятни моменти и успехи при работата с Вашия нов продукт.

Указание:

Съгласно действащия закон за продуктовата отговорност, производителят на този продукт не носи отговорност за щети, възникнали по или поради този уред, при:

• Неправилно боравене
- Неспазване на ръководството за употреба
- Ремонти от неупълномощени специалисти, явяващи се трети лица
- Монтиране и подмяна на не оригинални резервни части
- Употреба не по предназначение
- Отказ на електрическата инсталация при неспазване на предписанията за работа с електричество и разпоредбите на VDE 0100, DIN 57113/VDE 0113

Ръководството за употреба е съставна част от този продукт. То съдържа важни указания относно безопасната, правилната и икономичната работа с продукта, избягването на опасности, спестяването на разходи за ремонт, намаляването на времена- та на престой и увеличаването на надеждността и експлоатационния живот на продукта. В допъл- нение към указанията за безопасност в това ръ- ководство за употреба, задължително трябва да спазвате отнасящите се до експлоатацията на продукта предписания във Вашата страна.

Преди да използвате продукта, запознайте се с всички указания за работа и безопасност. Използвайте продукта само както е описано и за посочените области на употреба. Съхранявайте ръководството за употреба на сигурно място и предавайте всички документи, когато предавате продукта на трети лица.

1. Ръкохватка
2. Мрежов кабел
3. U-образен прът
4. Долен прът
5. Корпус на машината
6. Ножов вал
7. Колело
8. Капак на главината
9. Крепежен болт
10. Крилчата гайка (пластмаса)
11. Водач на кабела
12. Бутон за освобождаване
13. Превключвател Вкл./Изкл.
14. Държач на колелото
15. Подложна шайба (предварително монтирана)
16. Предпазен шплинт (предварително монтиран)
17. Предпазен щифт
18. Винт М8
19. Контрагайка М8
20. Задвижващ вал

3. Обем на доставката

1 1x Ръкохватка

5 1x Корпус на машината

3 1x U-образен прът

9 4x Крепежен болт

10 4x Крилчата гайка (пластмаса)

11 2x Водач на кабела

7 2x Колело

8 2x Капак на главината

1x ръководство за употреба

4. Употреба по предназначение

Уредът е подходящо за прекопаване на почва (на- пр. в градински лехи). Непременно съблюдавайте ограниченията в указанията за безопасност.

Инструкцията за употреба съдържа и условията за експлоатация, поддръжка и техническо обслужване.

От съображения за безопасност уредът не трябва да се използва като задвижващ агрегат за други работни инструменти и комплекти инструменти от какъвто и да е вид.

Машината може да се използва само съгласно нейното предназначение. Всяка различаваща се от това употреба не е по предназначение.

За всякакъв вид произтичащи от това щети или наранявания отговорност носи потребителят/операторът, а не производителят.

Моля, обърнете внимание, че нашите продукти не са конструирани с предназначение за търговска, професионална или промишлена употреба. Не поемаме гаранция, ако продуктът се използва в търговски, занаятчийски или промишлени предприятия, както и при равносилни дейности.

5. Общи указания за безопасност

△ ПРЕДУПРЕЖДЕНИЕ Прочетете всички указания за безопасност и инструкциите, илюстрациите и техническите данни, предоставени с този продукт.

Пропуски при спазването на инструкциите по-долу могат да доведат до токов удар, пожар и/или тежки наранявания.

Запазете всички указания за безопасност и ин- струкции за бъдещи справки.

Използваното в указанията за безопасност понятие „електрически инструмент“ се отнася до захранвани от мрежата електрически инструменти (с мрежов кабел) и до захранвани с акумулатор електрически инструменти (без мрежов кабел).

Общи указания за безопасност

При неправилна употреба уредът може да причини сериозни наранявания. Преди да използвате уреда, прочетете внимателно ръководството за употреба и се запознайте добре с всички органи за управление.

Съхранявайте добре това ръководство, за да имате информацията на разположение по всяко време.

Работа с уреда:

Благоразумие! Уредът може да причини сериозни наранявания. Как да избегнете злополуки и нара- нявания:

Подготовка:

• Уредът не е подходящ за използване от деца.
• Никога не позволявайте на деца или други хора, които не са прочели ръководството за употреба, да използват уреда.

Местните разпоредби могат да определят минималната възраст на оператора.

- Този уред не е предназначен за използване от лица (включително деца) с ограничени физически, сетивни или психически способности или липса на опит и/или познания, освен ако те не бъдат наблюдавани от отговорно за тяхната безопасност лице или получават от него инструкции относно употребата на уреда.

- Никога не използвайте уреда, докато хората, особено децата, и домашните любимци са наблизо.

- Проверете терена, на който ще се използва уреда, и отстранете всички камъни, пръчки и телове или други чужди тела, които могат да бъдат уловени и изхвърлени.

- Винаги носете подходящо работно облекло, като здрави обувки с неплъзгаща се подметка, здрави дълги панталони, антифони и защитни очила. Не използвайте уреда, ако сте боси или носите отворени сандали.

- Не работе с повреден, неокомплектован или модифициран без разрешението на производителя уред. Не работе с повредени или липсващи защитни устройства (напр. Пусков лост, бутон за освобождаване, противоударна защита).

- Никога не извеждайте защитните устройства от употреба (напр. Чрез завързване на пусковия лост).

- Децата трябва да бъдат наблюдавани, за да се гарантира, че не играят с уреда.

- Преди да пуснете уреда се уверете, че в отвора на ножа няма предмет или клон, че уредът е стабилен и че работната зона е разчистена и не е блокирана. Проверете състоянието на удължителния кабел и на съединителния проводник на Вашия уред. Използвайте необходимите защитни устройства.

- Ако при включване уредът вибрира необичайно или издава нетипични шумове, издърпайте щепсела от контакта и проверете ножовия вал. Уверете се, че камъни или клони не са блокирали ножовия вал и не са се закпещили между ножовете. Ако не откриете проблеми, изпратете уреда на сервис за техническо обслужване.

- Ако ножовете вече не копаят правилно или ако двигателят е претоварен, проверете всички части на уреда и сменете тези, които са износени. Ако е необходим по-значителен ремонт, обърнете се към сервис за техническо обслужване.

Употреба:

• Внимание - остър инструмент. Не режете пръстите на ръцете или краката си. По време на работа винаги дръжте краката и пръстите си далеч от валяка. Съществува опасност от нараняване!
• Не използвайте уреда в дъждовно време, при лоши метеорологични условия, във влажна среда или мокра тревна площ. Работете само на дневна светлина или при добро осветление. Не работете с уреда, ако сте уморени или неконцентрирани или след консумация на наркотици или прием на лекарства. Правете пауза. Подхождайте разумно към работата.
• Запознайте се с обикалящата Ви среда и внимавайте за възможни опасности, които не можете да чуете от шума, издаван от двигателя.
• Заемете стабилен стоеж, особено когато работите на склонове. Винаги работете напречно на склона, никога нагоре или надолу.
• Бъдете особено предпазливи, когато сменяте посоката на движение при наклонен терен. Не работете на прекалено стръмни склонове.
• Водете уреда бавно, хванали дръжката с две ръце. Бъдете особено внимателни, когато обръщате уреда или го дърпате към себе си. Опасност от спъване!
• Стартирайте и задействайте пусковия лост внимателно съгласно инструкциите в това ръководство.
• При пускане не наклонявайте уреда, освен ако не трябва да се повдигне. В този случай наклонете уреда само толкова, колкото е необходимо, и повдигнете далечната на оператора страна.
• Ако уредът трябва да се спусне след повдигане, двете Ви ръце трябва да са в работно положение.
• Не използвайте уреда в близост до запалими течности или газове. При неспазване съществува опасност от пожар и експлозия.

Прекъсване на работата:

• След изключване на уреда валякът продължава да се върти още няколко секунди. Дръжте ръцете и краката си далеч.
• Регулирайте работната дълбочина на уреда само когато е в състояние на покой.
• Не докосвайте зъбите, докато не изключите уреда от електрическата мрежа и зъбите не спрат напълно.
• Почиствайте почвата само при спрял уред.

• Изключете уреда, ако искате да го транспорти- рате, повдигнете или наклоните, и ако пресичате площи, различни от тази, върху която се работи.

• Никога не оставяйте уреда без надзор на работ- ното място.

• Изключвайте уреда и издърпвайте щепсела:

• всеки път, когато оставяте машината;

• преди почистване на ножа или отстраняване на задръстванията;
• ако уредът няма да се използва;
• при всякакви работи по поддръжка и по- чистване;
• ако мрежовият кабел е повреден или заплетен;
• ако по време на работа уредът се натъкне на препятствие и ако се появят необичайни вибрации. В този случай проверете уреда за повреди и го оставете за ремонт, ако е необходимо.

- Съхранявайте уреда на сухо място извън обсега на деца.

Благоразумие! Как да избегнете повреди на уреда и евентуални телесни повреди:

• Изключете уреда и го вдигнете, когато го прена- сяте по стълбите.
• Преди всяко използване проверявайте уреда визуално. Не използвайте уреда, ако липсват или има повредени или износени предназни устройства (напр. противоударна защита), части на режещото приспособление или болтове. По-специално проверете мрежовия кабел и пусковия лост за повреди. За избягване на дебаланс повредените инструменти и болтове трябва да се сменят само в комплект.
• Използвайте само резервни части и принадлежности, доставени и препоръчани от производителя. Използването на части на други производители води до незабавна загуба на гаранция.
• Уверете се, че всички гайки, болтове и винтове са здраво затегнати и че уредът е в безопасно работно състояние.
• Не се опитвайте да ремонтирате уреда сами, ос- вен ако не сте обучени за това. Всички работи, които не са описани в това ръководство, трябва да се извършват само от упълномощен от нас сервиз за техническо обслужване.
• Работете внимателно с уреда. Поддържайте инструментите чисти, за да можете да работите по-добре и по-сигурно. Следвайте предписанията за поддръжка.

- Не претоварвайте уреда. Работете само в посочения диапазон на мощността. Не използвайте маломощни машини за тежка работа. Не използвайте уреда за цели, за които не е предназначен.

Благоразумие! Как да избегнете злополуки и на- ранявания от електрически ток:

- Преди всеки пуск в експлоатация проверявайте мрежовия и удължителния кабел за признаци на повреди или стареене. - Дръжте мрежовия кабел далеч от режещите инструменти. Ако по време на експлоатация на уреда кабельт се повреди, незабавно го изключете от електрическата мрежа.

Не докосвайте кабела, преди да го изключите от електрическата мрежа.

- Дръжте удължителните кабели далеч от зъбите. Зъбите могат да повредят кабелите и да доведат до контакт с частите под напрежение.

- Не свързвайте повреден кабел към електрическата мрежа, както и не го докосвайте, преди да го изключите от електрическата мрежа. Повреден кабел може да доведе до контакт с частите под напрежение.

- Уверете се, че мрежовото напрежение съвпада с данните върху типовата табелка.

- Ако е възможно, свързвайте уреда само към контакт със защитно устройство срещу утечен ток (прекъсвач за „погрешен ток“) с ток на изключване не повече от 30 mA.

- Избягвайте докосвания на тялото до заземени части (напр. метални огради, метални стълбове).

- Използвайте само одобрен удължителен кабел H05VV-F, които не са по-дълги от 75 m и са предназначени за използване на открито. Напречното сечение на жилото на удължителния кабел трябва да е мин. 2,5 mm ^2 . Преди употреба винаги развивайте кабелния барабан докрай. Проверете кабела за повреди.

- За поставяне на удължителния кабел използвайте предвидения за цепта ограничител на кабела.

- Не използвайте кабела, за да издърпвате щеп- села от контакта. Пазете кабела от горещина, масло и остри ръбове.

- Ако съединителният проводник е повреден, изключете уреда и издърпайте щепсела от контакта.

Ако съединителният проводник на този уред се повреди, то той трябва да бъде сменен от про-изводителя, от неговата сервисна служба или от подобно квалифицирано лице, за да се избегнат опасности.

- Ако съединителният проводник е повреден, първо издърпайте удължителния кабел от контакта. След това можете да отстраните съединителния проводник на уреда.

- Ако съединителният проводник на този уред се повреди, то той трябва да бъде сменен от производителя, от неговата сервисна служба или от подобно квалифицирано лице, за да се избегнат опасности.

Предупреждение! По време на експлоатация този електрически инструмент създава електромагнитно поле. При определени условия това поле може да наруши функционирането на активни или пасивни медицински импланти. За да се намали опасността от сериозни или смъртоносни наранявания, препоръчваме на лица с медицински импланти да се консултират със своя лекар и с производителя на медицинския имплант, преди електрическият инструмент да бъде използван.

6. Остатъчни рискове

Продуктът е конструиран съгласно нивото на развитие на техниката и признатите правила на техника на безопасност. Въпреки това, при работа могат да възникнат отделни остатъчни рискове.

1. Увреждане на слуха, ако не се носи подходяща защита за слуха.
2. Увреждания на здравето в резултат на вибрации длан-ръка, ако уредът се използва продължително време или не се направлява или поддържа правилно.
3. Застрашаване на здравето от тока. При използване на неправилни електрически свързващи проводници. Спазвайте ръководството за употреба „Електрическо свързване“.
4. Наранявания от въртящия се ножов вал.
5. Освен това, въпреки всички взети предпазни мерки, могат да съществуват неявни остатъчни рискове.
6. Остатьчните рискове могат да бъдат намалени, ако бъдат спазвани „Указания за безопасност“, „Употреба по предназначение“, както и ръководството за употреба като цяло.

7. Технически данни

Консумирана мощност 1500 W
Работна ширина 450 mm
Работна дълбочина макс. 205 mm
Клас на защита	II
Тип защита	IPX4
Тегло	10,1 kg

Запазва се правото на технически промени!

Шум и вибрации

⚠ Предупреждение: Шумът може да окаже сериозни въздействия върху Вашето здраве. Ако шумът на машините превишава 85 dB, моля, носете подходяща защита за слуха.

Информация за образуването на шум съгласно ISO 3744: ISO 11094

Ниво на звукова мощност L_wA	91,57 dB
Неопределеност K_wA	1,28 dB
Ниво на звуково налягане L_pA	80,4 dB
Неопределеност K_pA	3 dB

Вибрация на лявата ръка a_hl	0,968 m/s ^2
Вибрация на дясната ръка a_hr	0,947 m/s ^2
Неопределеност K_h	1,5 m/s ^2

8. Разопаковане

• Отворете опаковката и внимателно извадете продукта.
• Отстранете опаковъчния материал, както и опаковъчните и транспортните предпазители (ако има такива).
• Проверете дали обемът на доставката е пълен.

• Проверете продукта и принадлежностите за повреди от транспортирането. При рекламации доставчикът трябва да бъде уведомен незабавно. По-късни рекламации не се признават.

• По възможност запазете опаковката до изтичане на гаранционния срок.

• Преди употреба се запознайте с продукта посредством ръководството за употреба.
• За принадлежности, както за износващи се и резервни части, използвайте само оригинални части. Резервни части можете да си набавите от Вашия специализиран търговец.
• При поръчки посочвайте нашия номер на артикул, както и типа и годината на производство на продукта.

⚠ ПРЕДУПРЕЖДЕНИЕ!

Продуктът и опаковъчният материал не са рачка за деца! Деца не бива да играят с пластмасови торбички, фолио и дребни части! Съществува опасност от поглъщане и задушаване!

9. Конструкция

Преди свързването се уверете, че данните върху фирмената табелка съвпадат с данните на мрежата.

Предупреждение!

Винаги издърпвайте щепсела от контакта, преди да работите по уреда!

Моторната мотика е частично демонтирана при доставката. Ръкохватката и приспособлението за придвижване трябва да се монтира преди използването на моторната мотика. Следвайте инструкцията за употреба стъпка по стъпка и се ориентирайте по фигурите, за да сглобите уреда лесно.

Монтаж (Фиг. 3-9)

⚠️ Внимание!

Преди пускането в експлоатация задължител- но сглобете напълно уреда!

- Свържете U-образния прът (3) и ръкохватката (1) с долните пръти (4) с помощта на крилчата гайка (9) и болта на каретата (8). (Фиг. 3/4)

Полагане на захранващия кабел (Фиг. 5, 6, 7)

Монтирайте кабела и водача на кабела (11) към долния десен прът (4) и (по посока на работа) към U-образния прът (3), като ги вкарате.

Монтиране на помощното средство при транспортиране (Фиг. 8, 9)

Свалете предварително монтирания заключващ щифт (16) и подложната шайба (15). Поставете колелото (7) върху държача на колелото (14). Закрепете ги с подложната шайба (15) и фиксиращия щифт (16). След това монтирайте капака на главината (8). (Монтажът от двете страни е идентичен)

Наденете ножовия вал (6) върху задвижващия вал (20) на уреда. Ножовите валове (6) могат да се монтират отдясно или отляво, тъй като са с еднак-ва конструкция. Уверете се, че отвора в ножовия вал (6) и отвора в задвижващия вал (20) съвпадат. Сега поставете винта M8 (18) и го осигурете с оси- гурителната гайка M8 (19).

Затегнете осигурителната гайка (19) с помощта на вилкообразен ключ или тресчотка с гнездо (инструментите не са включени в обема на доставката).

Преди пускането в експлоатация задължител- но сглобете напълно продукта!

Включване/Изключване на машината (Фиг. 7)

За да се предотврати неволно включване на моторната мотика, ръкохватката (1) е оборудвана с бутон за освобождаване (12), който трябва да се натисне, преди да се натисне превключвателят за включване/изключване (13). Моторната мотика се изключва, ако превключвателят за включване/изключване (13) бъде пуснат. Направете това няколко пъти, за да се уверите, че уредът ВИ работи правилно.

Преди да извършвате каквито и да е работи по ремонт и поддръжка на уреда, трябва да се уверите, че ножовият вал (6) не се върти и уредът е изключен от електрическата мрежа.

Зададеното от ръкохватката (1) безопасно разстояние между корпуса и потребителя трябва винаги да се спазва. Специално внимание трябва да се отделя при работа по склонове и насипи.

Внимавайте за стабилния стоеж, носете обувки с неплъзгаци се, нехлъзгаци подметки и дълги панталони. Работете винаги напречно на наклона.

От съображения за сигурност склоновете с наклон над 15 градуса не трябва да се обработват с моторната мотика.

Внимавайте, когато се движите назад и когато дърпате моторната мотика, опасност от спъване!

Указания за правилна работа

Водете моторната мотика напред бавно и внимателно. Обработвайте повърхностите в прави следи. Оставете ги да се припокрият леко, за да няма ивици. Използвайте уреда само за вече разрохка-на почва. Не трябва да се използва за прекопаване на тревни площи.

Транспортиране и съхранение (Фиг. 10/12)

Преди транспортиране винаги изключвайте уреда щепсела!

Затегнете предпазния щифт (17). Сега можете да преместите колелата (7) в должно положение. Уверете се, че фиксиращят щифт (17) е щракнал обратно в должно положение. (Фиг. 10)

⚠ Внимание! По време на работа колелата трябва да бъдат фиксирани в горно положение!

За съхранение или транспортиране в ограничени помещения процедирайте, както следва:

Отворете двете крилчати гайки (10), докато можете да сгънете дръжките напред. Внимание! Опасност от смачване на прътите. Машината вече може да се носи за U-образния прът (3).

Това позволява и оптимално съхранение на машината.

11. Електрическо свързване

Монтираният електродвигател е свързан в готовност за експлоатация. Свързването отговаря на приложимите разпоредби на VDE и DIN.

Мрежовото свързване от страна на клиента, както и използваният удължаващ кабел, трябва да отговарят на тези предписания.

Повреден свързващ електрически проводник

По свързващите електрически проводници често възникват повреди в изолацията.

Причини за това могат да бъдат:

- Точки на притискане, когато свързващите проводници са прокарани през процепи на прозорци или врати.

- Точки на прегъване поради неправилно закрепване или прокарване на свързващия проводник.

• Места на прерязване поради прегазване на свързващия проводник.
• Повреди в изолацията поради дърпане от стенния контакт.
• Пукнатини поради стареене на изолацията.
  Такива дефектни свързващи електрически проводници не бива да се използват и поради повредената изолация са опасни за живота.
  Редовно проверявайте за повреди свързващите електрически проводници. Внимавайте за това, при проверката свързващият проводник да не е свързан към електрическата мрежа.

Свързващите електрически проводници трябва да отговарят на приложимите разпоредби на VDE и DIN. Използвайте само свързващи проводници със същото обозначение.

Отпечатване на типовото обозначение върху свързващия кабел е задължително предписание.

Двигател на променлив ток

• Мрежовото напрежение трябва да е \~230-240 V / 50 Hz.
• При дължина до 25 m удължаващите проводници трябва да са с напречно сечение от 1,5 mm ^2 , при дължина над 25 m – поне 2,5 mm ^2 .
• Присъединяването към мрежата се осигурява с бавнодействащ предпазител 16А.

Свързвания и ремонти по електрическото оборудване могат да се извършват само от електротехник.

При запитвания, моля посочвайте следните данни:

• Тип ток на двигателя
• Данни от типовата табелка на уреда
• Данни от типовата табелка на двигателя

Вид на свързването X

Ако проводникът за свързване към мрежата на този продукт бъде повреден, то той трябва да бъде подменен със специално подготовен проводник за свързване към мрежата, който може да се достави от производителя или от неговата сервисна служба.

12. Почистване

Опасност!

Преди всякакви работи по почистване изтегляйте мрежовия щепсел.

• Поддържайте предпазните приспособления, вентилационните процепи и корпуса на двигателя възможно най-чисти от прах и замърсявания. Избърсвайте продукта с чиста кърпа или го продухвайте със сгъстен въздух под ниско налягане.
• Препоръчваме да почиствате продукта веднага след всяка употреба.
• Почиствайте продукта редовно с влажна кърпа и малко мек сапун. Не използвайте почистващи препарати или разтворители; те биха могли да разядат пластмасовите части на продукта. Внимавайте за това, да не може да попадне вода във вътрешността на продукта. Проникването на вода увеличава риска от токов удар.

13. Съхранение

Съхранявайте продукта и неговите принадлежности на тъмно, сухо и защитено от замръзване, както и недостъпно за деца място.

Оптималната температура на съхранение е между 5 и 30 °C.

Съхранявайте продукта в оригиналната му опаковка. Покрийте продукта, за да го защитите от прах или влага. Съхранявайте ръководството за употреба при продукта.

14. Поддръжка

• Износеният или повреденият ножов вал трябва да бъде сменян от упълномощен специалист.
• Уверете се, че всички крепежни елементи (винтове, гайки и т.н.) са здраво затегнати, така че да можете да работите безопасно с моторната мотика.
• Съхранявайте моторната мотика в сухо помещение.
• За да се осигури дълъг експлоатационен живот, всички винтови части, както и колелата и осите, трябва да се почистят и след това смажат.
• Редовната поддръжка на моторната мотика гарантира не само неговата здравина и производителност, но и допринася за грижливото и лесното култивиране на тревната площ.
• В края на сезона извършете обща проверка на моторната мотика и отстранете натрупаните се остатъци. Не забравяйте да проверявате състоянието на моторната мотика преди всяко начало на сезона. При ремонтите се обърнете към нашия сервис за техническо обслужване.

Въглениви четки

При прекалено силно образуване на искри възложете на електротехник проверка на въгленовите четки.

Опасност! Въгленовите четки могат да се сменят само от електротехник.

15. Ремонт и поръчка на резервни части

След ремонт или поддръжка се уверете, че всички части, свързани с безопасността, са на мястото си и са в отлично състояние. Съхранявайте частите, които могат да причинят нараняване, на място, недостъпно за други лица и деца.

Внимание: Съгласно Закона за отговорността за продуктите не се носи отговорност за щети причинени от неправилен ремонт или неизползване на оригинални резервни части.

Обадете се на отдела за обслужване на клиенти или на оторизиран специалист. Същото важи и за принадлежностите.

Резервните части и принадлежностите се предлагат в нашия серверен център. За целта сканирайте QR кода на заглавната страница.

Връзки и ремонти

Свързвания и ремонти по електрическото оборудване могат да се извършват само от електротехник. Ако имате някакви запитвания, моля, посочете следните данни:

• Тип ток на двигателя
- Данни от типовата табелка на уреда
• Данни от типовата табелка на двигателя

15.1 Поръчване на резервни части

При поръчване на резервни части трябва да се по- сочат следните данни:

Трябва да се има предвид, че следните части на този продукт са обект на износване поради износване или на естествено износване, респ. следните части са необходими като консумативи.

Бързоизносващи се части*: въгленови четки, но- жов вал

* не са включени задължително в обема на доставката!

16. Изхвърляне и рециклиране

Указания за опаковката

Опаковъчните материали могат да се рециклират. Моля, изхвърлете опаковката по природосъобразен начин.

Указания за Закона за електрическото и електронното оборудване (ElektroG)

Старото електрическо и електронно обо- рудване не трябва да се изхвърля заед- но с битовите отпадъци, а трябва да се събира и изхвърля разделно!

• Старите батерии и акумулатори, които не са неподвижно монтирани в стария уред, трябва да бъдат извадени преди предаване без да се разрушават! Тяхното изхвърляне е регламентирано от Закона за батериите и акумулаторите.
• Собствениците, респ. ползвателите на електрическо и електронно оборудване са законово задължени да ги върнат след употреба.
• Крайният потребител е отговорен за изтриването на личните му данни от стария уред, който трябва да бъде изхвърлен!
• Символът на зачеркната кофа на колела означава, че отпадъците от електрическото и електронното оборудване не трябва да се изхвърлят заедно с битовите отпадъци.
• Електрическото и електронното оборудване може да се предава безплатно на следните места:
• Публични събирателни пунктове (например дворове на общински сгради).
• Магазини за продажба на електронни уреди (физически и онлайн), при условие че търговците са длъжни да ги вземат обратно или предлагат това вземане доброволно.
• Можете да предадете до три стари електрически уреда от всеки тип уред с максимална дължина на ръба от 25 сантиметра без да купувате нов уред от производителя, или да ги предадете в друг оторизиран събирателен пункт във вашия район.

- За допълнителните условия за връщане на производители и дистрибутори се обърнете към съответния център за обслужване на клиенти.

- Ако новият електрически уред се доставя от про- изводителя на частно домакинство, той може да организира безплатно извозване на стария електрически уред при поискване от крайния потребител. За целта се свържете с отдела за обслужване на клиенти на производителя.

- Това се отнася само за уредите, които се инсталират и продават в Европейския съюз и са предмет на европейската Директива 2012/19/EC. В страни извън Европейския съюз могат да се прилагат различни разпоредби за изхвърляне на отпадъците от електрическо и електронно оборудване.

17. Отстраняване на неизправности

Следващата таблица показва симптомите за повреди и описва как могат да Ви помогнат, ако продуктът Ви не работи правилно. Ако не можете да намерите и отстраните проблема, свържете се със сервиз.

Неизправност Възможна причина Отстраняване
Двигателят не се задвижва • В мрежата няма ток• Дефектен кабел• Комбинацията прекъсвач-щекер е дефектна• Връзките към двигателя или кондензатора са разхлабени• Ножовият вал е блокирал	• Проверете кабела и предпазителя• Възложете проверка на сервиза за техническо обслужване• Възложете проверка на сервиза за техническо обслужване• Възложете проверка на сервиза за техническо обслужване• Ако е необходимо, променете дълбочината на работа, почистете корпуса така, че ножовият вал да се движи свободно
Мощността на двигателя се понижава	• Много твърда почва• Износени въгленови четки• Силно износен нож	• Коригирайте работната дълбочина• Възложете проверка на сервиза за техническо обслужване• Сменете ножа
Моторната мотика се управлява трудно по време на работа (машината подскача или се влачи)	• Силно износен нож• Почвата е прекалено твърда	• Сменете ножа• Коригирайте работната дълбочина
Двигателят работи, ножовият вал не се върти	• Дефектна скоростна кутия • Възложете проверка на сервиза за техническо обслужване

Очевидни недостатъци трябва да бъдат докладвани в рамките на 8 дни от получаването на стоки, в противен случай купувачът губи всякакви претенции за такива дефекти. Предлагаме гаранция на нашите машини с правилното лечение на срока на действие на косвена гаранция от датата на доставка по такъв начин, че ние замени всяка част в рамките на това време открива в един ред в материала или изработката трябва да бъде безполезно, безплатно. За части, които ние не се произвеждат, ние правим само като гаранция, като имаме право на гаранционни искове срещу доставчици. Разходите за вмъкване на нови части на купувача. Преобразуване и намаляване вземания и други исковете за обезщетения, са изключени.

Garancija RS

Očigledni nedostaci se moraju prijaviti u roku od 8 dana nakon prijema robe, u suprotnom kupac gubi sva prava u pogledu takvih nedostataka. Za naše mašine dajemo garanciju tokom trajanja zakonskog garantnog roka od datuma primopredaje, pod uslovom da se sa njima pravilno rukuje, na taj način besplatno vršimo zamenu svakog dela mašine koji tokom tog perioda postane neupotrebljiv usled greške u materijalu ili proizvodnji. Za delove koje ne proizvodimo sami, dajemo garanciju samo u okviru ostvarivanja garantnih prava koja dobijamo od poddobavljača. Troškove za ugradnju novih delova snosi kupac. Pravo na zamenu i umanjenje i drugi zahtevi za nadoknadu štete su isključeni.

Garantie RO
