Produkttype	Elektrisk motorhakke (jordfræser)
Mærke	Scheppach
Model	MTE460
Forsyningsspænding	230-240 V ~, 50 Hz
Effektforbrug	1500 W
Arbejdsbredde	450 mm
Maks. arbejdsdybde	205 mm
Vægt	10,1 kg
Beskyttelsesklasse	II (dobbelt isolering)
Beskyttelsesgrad	IPX4 (beskyttet mod vandsprøjt)
Lydeffektniveau (LwA)	91,57 dB(A)
Lydtryksniveau (LpA)	80,4 dB(A)
Vibration venstre hånd	0,968 m/s²
Vibration højre hånd	0,947 m/s²
Strømkabeltype	H05VV-F, max. forlængerledningslængde 75 m, min. tværsnit 2,5 mm²
Vertikuterrulle	Kan monteres på begge sider, inkluderet
Foldbart håndtag	Ja, til transport og opbevaring
Transporthjul	Ja, med sikkerhedsstift
Sikkerhedsanordning	Udløserknap + tænd/sluk kontakt
Kabinetmateriale	Robust plast
Garanti	Defekte dele udskiftes gratis i den lovpligtige periode

Ofte stillede spørgsmål - MTE460 SCHEPPACH

Hvordan samler jeg motorhakken Scheppach MTE460?

Følg trinene i vejledningen: Montér bøjlestangen og håndtaget med vingemøtrikkerne, installér kablet og føringen, montér derefter hjulene og vertikuterrullen. Tag altid stikket ud af apparatet før samling.

Hvad er den maksimale arbejdsdybde?

Den maksimale arbejdsdybde er 205 mm. Den kan justeres ved at ændre vertikuterrullens position.

Hvilken type olie skal bruges til vedligeholdelse?

Motoren på MTE460 er vedligeholdelsesfri. Smør aksler og skrueforbindelser med let olie efter hver rengøring for at forlænge levetiden.

Hvordan justeres arbejdsdybden?

Dybden justeres ved at flytte låsestiften på hjulet. Stop apparatet og tag stikket ud før enhver justering.

Hvad gør jeg, hvis motoren ikke starter?

Kontrollér netstrømforsyningen, kablet, sikringen og vertikuterrullens tilstand (blokeret?). Hvis intet virker, kontakt kundeservice.

Hvordan udskifter jeg vertikuterrullen?

Tag stikket ud. Løsn M8 skruen og låsemøtrikken, fjern den gamle rulle og monter den nye ved at justere hullerne. Brug originale dele.

Hvilke tilbehør er kompatible med MTE460?

Kun tilbehør anbefalet af Scheppach er tilladt af sikkerhedsmæssige årsager. Brug kun originale dele.

Hvordan vedligeholder jeg kulbørsterne?

Hvis der opstår overdreven gnistdannelse, få børsterne kontrolleret af en kvalificeret elektriker. Udskiftning skal foretages af en fagmand.

Kan jeg bruge motorhakken på en græsplæne?

Nej, MTE460 er designet til at grave jord i bede. Brug den ikke på græs.

Hvordan opbevarer jeg apparatet om vinteren?

Rengør det grundigt, smør metaldelene, og opbevar det et tørt, mørkt og frostfrit sted (5 til 30 °C). Opbevar vejledningen i nærheden.

BRUGSANVISNING MTE460 SCHEPPACH

Symbolerne i denne brugsanvisning skal henlede din opmærksomhed på eventuelle risici. Det er vigtigt, at du forstår sikkerhedssymbolerne og forklaringerne i forbindelse med symbolerne. Selve advarslerne afhjælper ikke risici og kan ikke erstatte korrekte foranstaltninger til forebyggelse af ulykker.

	Læs og overhold brugsanvisningen og sikkerhedsforskrifterne før ibrugtagning!
	Brug beskyttelsesbriller!
	Brug høreværn!
	Benyt arbejdshandsker!
	Benyt robust fodtøj!
	Sørg for, at andre personer overholder tilstrækkelig sikkerhedsafstand.Uvedkommende personer må ikke komme nær maskinen.
	PAS PÅ! Undgå at komme i berøring med roterende dele. Fare for alvorlige personskader!
	Må ikke bruges i fugtigt vejr og skal altid opbevares tørt.
	PAS PÅ! Fare for personskade pga. udslyngede genstande. Hold tilskuere på afstand.
	Beskyttelsesklasse II
	Før man foretager indstillings- eller rengøringsarbejde, eller hvis netkablet er sammenfiltret eller beskadiget, skal man slukke maskinen og koble det fra strømforsyningen.
	PAS PÅ! Netkablet kan blive trukket ind. Hold netkablet væk fra knivvalserne.
	Garanteret lydeffektniveau
	Produktet opfylder gældende EU-direktiver.
	Produktet opfylder gældende serbiske direktiver.

1. Indledning 219
2. Produktbeskrivelse 219
3. Leveringsomfang 219
4. Tilsigtet brug 219
5. Generelle sikkerhedshenvisninger 220
6. Restrisici 222
7. Tekniske data....222
8. Udpakning....222
9. Konstruktion....223
10. Ibrugtagning....223
11. Elektrisk tilslutning....224
12. Rengøring 224
13. Opbevaring 224
14. Vedligeholdelse 224
15. Reparation og bestilling af reservedele.... 225
16. Bortskaffelse og genanvendelse 225
17. Afhjælpning af fejl 226
18. Overensstemmelseserklæring 299

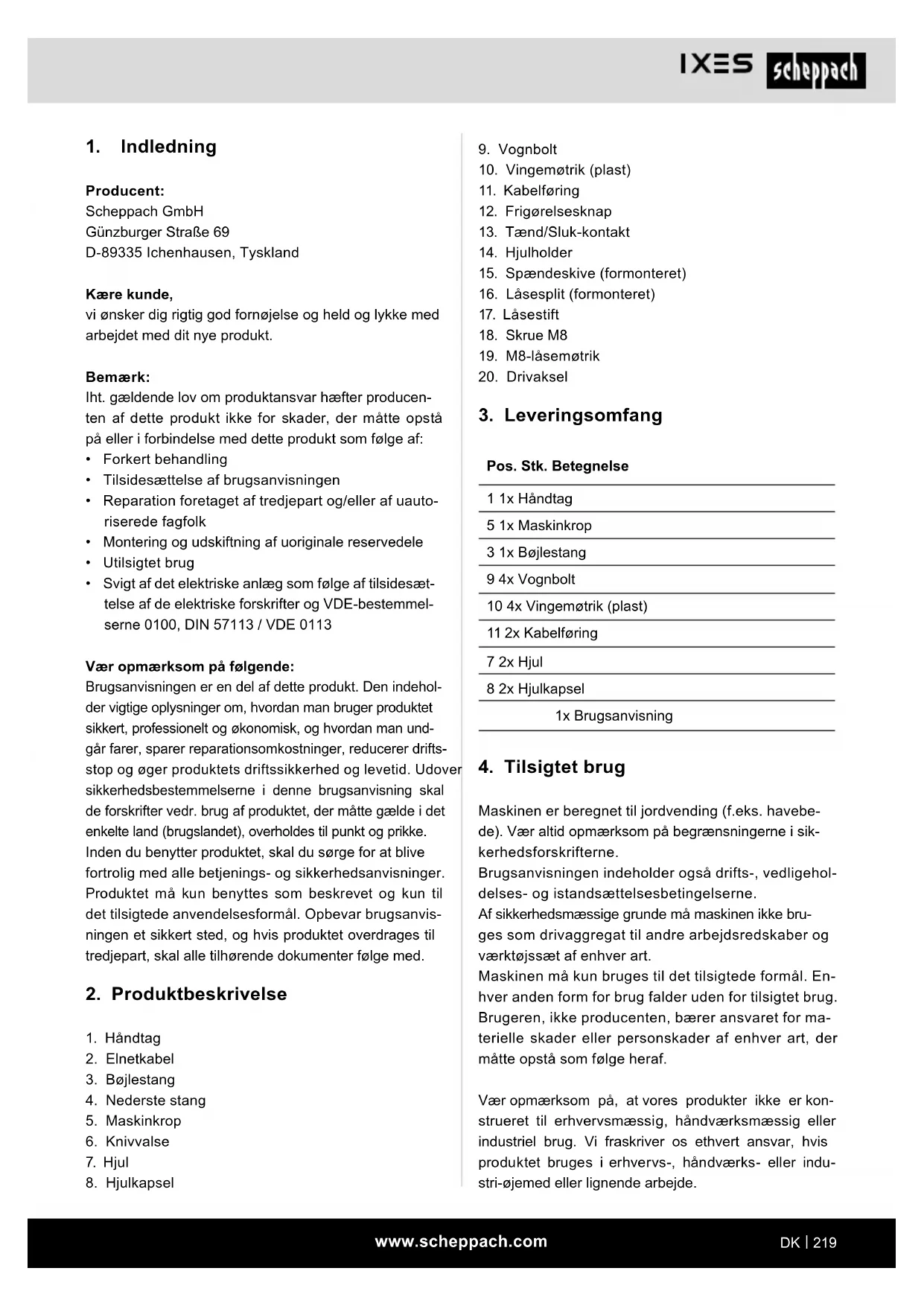

1. Indledning

Producent:

Scheppach GmbH

vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med dit nye produkt.

Bemærk:

Iht. gældende lov om produktansvar hæfter producenten af dette produkt ikke for skader, der måtte opstå på eller i forbindelse med dette produkt som følge af:

• Forkert behandling
• Tilsidesættelse af brugsanvisningen
• Reparation foretaget af tredjepart og/eller af uautoriserede fagfolk
• Montering og udskiftning af uoriginale reservedele
• Utilsigtet brug
• Svigt af det elektriske anlæg som følge af tilsidesættelse af de elektriske forskrifter og VDE-bestemmelserne 0100, DIN 57113 / VDE 0113

Vær opmærksom på følgende:

Brugsanvisningen er en del af dette produkt. Den indeholder vigtige oplysninger om, hvordan man bruger produktet sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger produktets driftssikkerhed og levetid. Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. brug af produktet, der måtte gælde i det enkelte land (brugslandet), overholdes til punkt og prikke. Inden du benytter produktet, skal du sørge for at blive fortrolig med alle betjenings- og sikkerhedsanvisninger. Produktet må kun benyttes som beskrevet og kun til det tilsigtede anvendelsesformål. Opbevar brugsanvisningen et sikkert sted, og hvis produktet overdrages til tredjepart, skal alle tilhørende dokumenter følge med.

2. Produktbeskrivelse

1. Håndtag
2. Elnetkabel
3. Bøjlestang
4. Nederste stang
5. Maskinkrop
6. Knivvalse
7. Hjul

8. Hjulkapsel

9. Vognbolt

10. Vingemøtrik (plast)
11. Kabelføring
12. Frigørelsesknap
13. Tænd/Sluk-kontakt
14. Hjulholder
15. Spændeskive (formonteret)
16. Låsesplit (formonteret)
17. Låsestift
18. Skrue M8
19. M8-låsemøtrik
20. Drivaksel

3. Leveringsomfang

Pos. Stk. Betegnelse

1 1x Håndtag

5 1x Maskinkrop

3 1x Bøjlestang

9 4x Vognbolt

10 4x Vingemøtrik (plast)

11 2x Kabelføring

7 2x Hjul

8 2x Hjulkapsel

1x Brugsanvisning

4. Tilsigtet brug

Maskinen er beregnet til jordvending (f.eks. havebe-de). Vær altid opmærksom på begrænsningerne i sik-kerhedsforskrifterne.

Brugsanvisningen indeholder også drifts-, vedligeholdelses- og istandsættelsesbetingelserne.

Af sikkerhedsmæssige grunde må maskinen ikke bruges som drivaggregat til andre arbejdsredskaber og værktøjssæt af enhver art.

Maskinen må kun bruges til det tilsigtede formål. Enhver anden form for brug falder uden for tilsigtet brug. Brugeren, ikke producenten, bærer ansvaret for materielle skader eller personskader af enhver art, der måtte opstå som følge heraf.

Vær opmærksom på, at vores produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, hvis produktet bruges i erhvervs-, håndværks- eller industri-øjemed eller lignende arbejde.

5. Generelle sikkerhedshenvisninger

△ ADVARSEL Læs alle sikkerhedsforskrifter og anvisninger, illustrationer og tekniske data, der følger med dette produkt.

Følges de følgende instruktioner ikke nøje som beskrevet, kan dette føre til elektrisk stød, brand og/eller alvorlige personskader.

Opbevar alle sikkerhedsforskrifter og anvisninger til fremtidig brug.

Udtrykket "elværktøj", der er anvendt i sikkerhedsforskrifterne, henviser til lysnet-drevne elværktøjer (med netledning) og til batteridrevne elværktøjer (uden netledning).

Generelle sikkerhedshenvisninger

Denne maskine kan ved ikke-korrekt brug forårsage alvorlig tilskadekomst. Gennemlæs brugsanvisningen omhyggeligt og gør dig fortrolig med alle betjenings-elementer, før du går i gang med arbejdet. Opbevar brugsanvisningen sikkert, så du altid kan få fat i informationerne.

Arbejde med maskinen:

Forsigtig! Maskinen kan medføre alvorlige personskader. Således undgås uheld og tilskadekomst:

Forberedelse:

• Maskinen må ikke bruges af børn.
• Tillad aldrig børn eller andre personer, der ikke kender brugsanvisningen, at bruge maskinen. Lokale bestemmelser kan fastlægge en minimumsalder for brugeren.
• Denne maskine er ikke beregnet til at blive brugt af personer (inkl. børn) med begrænsede fysiske, sensoriske eller psykiske evner eller manglende erfaring og/eller viden, medmindre de overvåges af en sikkerhedsansvarlig person eller modtager instruktioner fra denne person om, hvordan maskinen skal anvendes.
• Brug aldrig maskinen, mens andre personer, især børn eller husdyr, er i nærheden.
• Kontroller området, hvor maskinen skal køre, og fjern evt. sten, grene, kabler og andre fremmedelementer, som maskinen kan tage fat i og slynge væk.

• Brug altid egnet arbejdsbeklædning som f.eks. solide sko med skridsikker sål, robuste, lange bukser, høreværn og beskyttelsesbriller. Brug ikke maskinen, hvis du er barfodet eller har åbne sandaler på.

• Arbejd aldrig med en beskadiget eller ufuldstændig maskine eller en maskine, der er foretaget ændringer på, som producenten ikke har godkendt. Arbejd aldrig med beskadigede eller manglende sikkerhedsanordninger (f.eks. afbrydergreb, kollisionsbeskyttelse).

• Deaktiver aldrig sikkerhedsanordninger (f.eks. ved at binde afbrydergreb fast).
• Hold øje med børn for at sikre, at de ikke leger med maskinen.
• Du skal før start af maskinen sikre dig, at der ikke er skubbet genstande eller grene ind i knivåbningen, at maskinen står stabilt og at der er ryddet op på arbejdsområdet og at dette ikke er blokeret. Kontrollér forlængerledningen og tilslutningsledningen til maskinen. Brug de nødvendige sikkerhedsindretninger.
• Hvis din maskine ved start giver mærkelige vibrati- oner eller lyde, skal du trække netstikket ud af stik- kontakten og kontrollere knivvalsen. Du skal sikre dig, at der ikke findes sten eller grene, som kan blo- kere knivvalsen, eller at noget har sat sig i klemme mellem knivene. Hvis du ikke finder problemer, skal du sende maskinen retur til kundeservice.
• Hvis knivene ikke mere graver korrekt, eller hvis motoren er overbelastet, skal du kontrollere alle maskinens komponenter og udskifte de slidte dele. Hvis en omfattende reparation er nødvendig, bedes du kontakte kundeservice.

Anvendelse:

• Forsigtig - Skarpt værktøj. Skær dig ikke i fingre eller tæer. Hold altid fødder og fingre væk fra valsen under arbejdet. Fare for personskader!
• Brug ikke maskinen i regnvejr, inder dårligt vejrlig, i fugtige omgivelser eller på en våd græsplæne. Slå kun græs i dagslys eller ved god belysning. Arbejd ikke med maskinen, hvis du er træt eller ukoncentreret eller efter indtagelse af medikamenter eller piller. Sørg for at holde arbejdspauser. Udfør arbejdet med fornuft.
• Gør dig fortrolig med omgivelserne og vær opmærksom på mulige farer, som du ikke kan høre på grund af motorlarmen.
• Vær altid opmærksom på at stå sikkert og godt, hvis du arbejder på skråninger. Arbejd altid på tværs af en skråning, aldrig opad eller nedad.
• Vær særlig forsigtig, hvis du ændrer køreretning på en skråning. Arbejd ikke på meget stejle skråninger.

• Maskinen må kun føres langsomt og med begge hænder på håndtaget. Vær særlig forsigtig, når du vender maskinen eller trækker den ind mod dig selv. Fare for at snuble!

• Start eller aktiver afbrydergreb forsigtigt i henhold til anvisningerne i denne brugsanvisning.

• Vip ikke maskinen ved start, medmindre den skal løftes. I så tilfælde må den kun vippes så meget frem, som det er absolut nødvendigt, og kun løftes på den side, der vender bort fra brugeren.
• Hvis maskinen efter løft igen skal stilles ned på jorden, skal begge hænder være i arbejdsstilling.
• Brug ikke produktet i nærheden af let antændelige væsker eller gasser. Overholdes dette ikke, er der risiko for brand eller eksplosion.

Afbrydelse af arbejdet:

• Efter at der er slukket for maskinen drejer valsen fortsat i nogle sekunder. Hold hænder og fødder væk.
• Maskinens arbejdsdybde må kun justeres i stilstand
• Rør ikke ved tænderne, før netstikket er trukket ud af kontakten, og tænderne står fuldstændigt stille.
• Fjern kun jorden, när maskinen er standset.
• Sluk for maskinen, når du skal transportere, løfte eller vippe den, og hvis den skal krydse andre overflader end dem, der skal bearbejdes.
• Efterlad ikke maskinen på arbejdsstedet uden opsyn.
• Sluk maskinen, og træk netstikket ud af stikkontakten:
• altid, när du forlader maskinen,
• før knivene rengøres eller blokeringer afhjælpes,
• hvis maskinen ikke skal anvendes mere.
• ved alle service- og rengøringsarbejder,
• hvis netkablet er beskadiget eller sammenfiltret,
• hvis maskinen under arbejdet støder på en hindring eller der opstår usædvanlige vibrationer. Kontrollér i så fald maskinen for skader og lad den evt. reparere.
• Opbevar maskinen på tørt sted og uden for børns rækkevidde.

Forsigtig! Således undgår du skader på maskinen og evt. deraf følgende personskader:

Pasning af maskinen

- Sluk maskinen, og løft den, hvis du skal transportere den på trapper.

- Foretag før hver brug en visuel kontrol af maskinen. Brug ikke maskinen, hvis sikkerhedsindretninger (f.eks. kollisionsbeskyttelse), dele i skæreanordningen eller bolte mangler, er slidte eller beskadigede. Kontrollér især netkablet og afbrydergrebet for beskadigelse. For at undgå ubalance må slidte eller beskadigede værktøjer og bolte kun udskiftes sætvist.

• Brug kun reserve- og tilbehørsdele, som leveres eller er anbefalet af producenten. Brug af dele fra fremmede medfører øjeblikkeligt tab af garantikrav.
• Sørg for, at alle møtrikker, bolte og skruer er spændt godt til, så maskinen er i sikker arbejdstilstand.
• Forsøg ikke selv at reparere maskinen, medmindre du har den dertil påkrævede uddannelse. Samtlige arbejder, der ikke er beskrevet i denne brugsanvisning, må kun gennemføres af personer, som kundeservice har autoriseret.
• Behandl maskinen forsigtigt og med omhu. Hold værktøjerne skarpe og rene for at kunne arbejde bedre og mere sikkert. Følg vedligeholdelsesforskrifterne.
  • Overbelast ikke maskinen. Arbejd kun i det angivne effektområde. Brug ikke effektsvage maskiner til tungt arbejde. Brug ikke maskinen til formål, den ikke er beregnet til.

Elektrisk sikkerhed:

Forsigtig! Således undgås uheld og tilskadekomst som følge af elektrisk stød:

- Foretag en visuel kontrol af forlængerledninger og netkabler for tegn på beskadigelse og ælde før hver brug.

- Hold el-kablet væk fra skæreværktøjerne. Beskadi-ges ledningen under brug, skal den straks kobles fra nettet.

Rør ikke ved ledningen, hvis den ikke er trukket ud af stikkontakten.

- Hold forlængerledninger væk fra tænderne. Tænderne kan beskadige ledningerne og føre til kontakt med aktive dele.

- Tilslut ikke en beskadiget ledning til el-nettet, og rør kun ved en beskadiget ledning, hvis netstikket er trukket ud. En beskadiget ledning kan føre til kontakt med aktive dele.

- Sørg for, at netspændingen stemmer overens med angivelserne på typeskiltet.

- Tilslut om muligt kun til et netstik med fejlstrømsaf-bryder (HFI) med en udløsestrøm på ikke mere end 30 mA.

- Undgå kropsberøring med jordede dele (f.eks. metalhegn, metalpæle).

- Brug kun godkendte forlængerledninger af typen H05VV-F, som maksimalt må være 75 m lange og godkendt til udendørs brug. Trådtværsnittet på forlængerledningen skal være på mindst 2,5 mm ^2 . Rul altid en kabeltromle helt af før brug. Kontrollér kablet for skader.

- Brug ved anbringelse af forlængerledningen den dertil beregnede kabeltrækaflastning.

• Brug ikke kablet til at trække netstikket ud af stikkontakten med. Beskyt kablet mod varme, olie og skarpe kanter.
• Sluk maskinen, og træk netstikket ud af stikkontakten, hvis tilslutningsledningen er beskadiget. Hvis tilslutningsledningen bliver beskadiget, skal den udskiftes af producenten eller af en autoriseret elektriker for at forebygge risici.
• Er tilslutningsledningen beskadiget, skal du først trække forlængerledningen ud af stikkontakten. Derefter kan du fjerne maskinens tilslutningsledning.
• Hvis tilslutningsledningen bliver beskadiget, skal den udskiftes af producenten eller af en autoriseret elektriker for at forebygge risici.

Advarsell! Dette elværktøj genererer et elektromagnetisk felt under driften. Dette felt kan under bestemte omstændigheder påvirke aktive eller passive medicinske implantater negativt. For at reducere faren for alvorlige eller dødelige personskader anbefales det personer med medicinske implantater at kontakte en læge og producenten af det medicinske implantat, før elværktøjet betjenes.

6. Restrisici

Produktet er bygget efter nyeste tekniske niveau og de anerkendte sikkerhedstekniske regler. Alligevel kan der opstå enkelte restrisici under driften.

1. Høreskader, hvis der ikke bruges egnet høreværn.
2. Helbredsskader som følge af hånd-arm-vibrationer, hvis maskinen bruges i længere tid eller ikke styres og vedligeholdes korrekt.
3. Sundhedsfare pga. strøm. Ved anvendelse af elektriske tilslutningsledninger, der ikke lever op til gældende regler. Se "Elektrisk tilslutning" i brugs-anvisningen.
4. Fare for personskader pga. roterende knivvalse.
5. Desuden kan der være ikke åbenbare tilbageværende risici, selv om alle foranstaltninger er truffet.
6. Restrisici kan reduceres til et minimum, hvis "sikkerhedsforskrifterne", "tilsigtet brug" og brugsanvisningen generelt overholdes.

7. Tekniske data

Netspænding	230-240 V ~/ 50 Hz
Strømforbrug	1500 W
Arbejdsbredde	450 mm

Arbejdsdybde maks. 205 mm

Beskyttelsesklasse II

Beskyttelsesgrad IPX4

Vægt 10,1 kg

Forbehold for tekniske ændringer!

Støj og vibration

⚠ Advarsel: Støj kan have alvorlig indvirkning på helbredet. Hvis maskinstøjen overstiger 85 dB, skal du bruge et egnet høreværn.

Information om støjudvikling iht. EN ISO 3744: ISO 11094

Støjværdier

Lydeffektniveau L_wA	91,57 dB
Usikkerhed K_wA	1,28 dB
Lydtryksniveau L_pA	80,4 dB
Usikkerhed K_pA	3 dB

Vibrationsparametre

Vibration venstre hånd a_hl	0,968 m/s2
Vibration højre hånd a_hr	0,947 m/s2
Usikkerhed K_h	1,5 m/s2

8. Udpakning

• Åbn emballagen, og tag forsigtigt produktet ud.
• Fjern emballeringsmaterialet samt emballage-/ transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér produktet og tilbehørsdelene for transportskader. Informér straks speditøren i tilfælde af reklamation. Senere reklamationer anerkendes ikke.
• Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.
• Gør dig fortrolig med produktet ved at læse brugsanvisningen, før arbeidet påbegvndes.
• Tilbehør samt slid- og reservedele må kun være originale dele. Reservedele fås i faghandlen.
• Husk, at bestillinger skal være forsynet med artikel-numre samt type og fremstillingsår for produktet.

ADVARSEL!

Produktet og emballeringsmaterialet er ikke legetøj! Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!

9. Konstruktion

Træk altid netstikket ud af stikkontakten, inden du foretager arbejde på maskinen!

Motorhakken er delvist demonteret ved levering. Hånd- taget og køreanordningen skal monteres, før motor- hakken tages i brug. Følg brugsanvisningen trin for trin og brug billederne, så er det let at montere maskinen.

Montering (fig. 3-9)

⚠ PAS PÂ!

Inden ibrugtagning skal det sikres, at maskinen er monteret fuldstændigt!

- Forbind bøjlestangen (3) og håndtaget (1) med de nederste stænger (4) ved hjælp af vingemøtrikken (9) og vognbolten (8). (fig. 3/4)

Udlægning af netkabel (fig. 5, 6, 7)

Monter kablet og kabelføringen (11) til højre nederste stang (4) og (i arbejdsretning) bøjlestangen (3) ved at påsætte dem.

Montering af transporthjælp (fig. 8, 9)

Fjern den formonterede låsesplit (16) og spændeski- ven (15). Sæt hjulet (7) på hjulholderen (14). Fastgør det med spændeskiven (15) og låsesplitten (16). Mon- ter derefter hjulkapslen (8). (Montering er identisk på begge sider)

Montering af knivvalse (fig. 11)

Skub knivvalsen (6) på maskinens drivaksel (20). Knivvalserne (6) kan monteres højre- eller venstrevendt, da de er udformet ens. Sørg for, at hullet i knivvalsen (6) flugter med hullet i drivakslen (20). Derefter stikkes skruen M8 (18) igennem og sikres med låsemøtrikken M8 (19). Spænd låsemøtrikken (19) håndfast til ved hjælp af en gaffelnøgle eller en skralde med topnøgletop (værktøjerne medfølger ikke).

Demontering: Udføres i omvendt rækkefølge.

10. Ibrugtagning

⚠ PAS PÂ!

Sørg for, at produktet er monteret fuldstændigt før ibrugtagning!

Tænding/slukning af maskinen (fig. 7)

For at forhindre uønsket tænding af motorhakken er hånd- taget (1) udstyret med en frigørelsesknap (12), som skal trykkes ind, inden Tænd/Sluk-kontakten (13) kan trykkes ind. Motorhakken slukker, så snart Tænd/Sluk-kontakten (13) slippes. Foretag denne procedure nogle gange, så du er sikker på, at maskinen fungerer korrekt.

Inden reparations- eller vedligeholdelsesarbejde på maskinen skal man sikre sig, at knivvalsen (6) ikke roterer, og at netstikket er trukket ud.

Sikkerhedsafstanden, der angives med håndtaget (1), mellem hus og bruger skal altid overholdes. Arbejde på skrænter og skråninger skal ske med særlig forsigtighed.

Sørg for at stå sikkert, brug fodtøj med skridsikre, faste såler og lange bukser. Arbejd altid på tværs af en skråning. Der må af sikkerhedsmæssige grunde ikke arbejdes med motorhakken på skråninger stejlere end 15 grader.

Vær særlig forsigtig, når du bevæger dig baglæns og trækker motorhakken efter dig; snublefare!

Henvisninger til rigtigt arbejde

Motorhakken skal føres langsomt fremad og med om- tanke. Overfladerne skal bearbejdes i lige baner. Lad banerne overlappe en smule for at undgå striber. Ma- skinen må kun anvendes på jord, der allerede er ble- vet løsnet. Den må ikke anvendes til jordvending af græsplæner.

Træk låsestiften (17) ud. Man kan nu flytte hjulene (7) til nederste position. Sørg for, at låsestiften (17) atter går i indgreb i den nederste position. (fig. 10)

⚠ PAS PÅ! Under drift skal hjulene være fastläst i øverste stilling!

Til opbevaring og transport i begrænset rum gør man som følger:

Løsn de to vingemøtrikker (10) så meget, at håndtagene kan klappes frem. PAS PÅ! Klemningsfare ved stængerne. Maskinen kan derefter bæres i bøjlestan-gen (3).

Herved kan maskinen også opbevares optimalt.

11. Elektrisk tilslutning

Den installerede elektromotor er tilsluttet, så den er driftsklar. Tilslutningen opfylder de relevante VDE- og DIN-bestemmelser.

Elnettilslutningen hos kunden samt den anvendte for- længerledning skal opfylde disse forskrifter.

Årsagerne hertil kan være:

• Tryksteder, när tilslutningsledninger trækkes gennem vinduer eller døråbninger.
• Knæksteder, när tilslutningsledning fastgøres eller trækkes forkert.
• Skæresteder, når tilslutningsledningen køres over.
• Isolationsskader, när stikket trækkes ud af stikkontakten på væggen.
• Revner pga. ældning af isoleringen.

Sådanne beskadigede elektriske tilslutningsledninger må ikke anvendes og er livsfarlige pga. isoleringsskaderne.

Elektriske tilslutningsledninger skal kontrolleres for skader med jævne mellemrum. Sørg for, at tilslutningsledningen ikke hænger i elnettet, når den kontrolleres.

Elektriske tilslutningsledninger skal opfylde de relevante VDE- og DIN-bestemmelser. Der må kun anvendes tilslutningsledninger med samme mærkning.

Påtryk af typebetegnelsen på tilslutningskablet er et krav.

Vekselstrømsmotor

• Netspændingen skal være \~230-240 V / 50 Hz.
• Forlængerledninger skal op til en længde på 25 m have et tværsnit på 1,5 mm ^2 ; over 25 m længde skal de have et tværsnit på mindst 2,5mm ^2 .
• Elnettislutningen skal sikres med en 16 A træg sikring.

Tilslutning og reparation af elektrisk udstyr må kun forestås af autoriserede elektrikere.

Ved forespørgsler bedes følgende data opgivet:

Hvis nettilslutningsledningen til dette produkt bliver beskadiget, skal den erstattes af en specialfremstillet nettilslutningsledning, der fås hos producenten eller dennes kundeservice.

12. Rengøring

Fare!

Træk netstikket ud, før vedligeholdelses- og monteringsarbejde gennemføres.

• Hold beskyttelsesanordninger, luftslidser og motorhus fri for støv og snavs. Tør produktet af med en ren klud, eller blæs den over med trykluft ved lavt tryk.
• Vi anbefaler, at produktet altid rengøres umiddelbart efter brug.
• Rengør produktet med en fugtig klud og en smule smøresæbe med jævne mellemrum. Brug ikke ren-gørings- eller opløsningsmidler; disse kan angribe produktets plastdele. Sørg for, at vand ikke kan trænge ind i produktet. Indtrængning af vand øger risikoen for elektrisk stød.

13. Opbevaring

Opbevar produktet og dets tilbehør et mørkt, tørt og frostfrit sted, der skal være utilgængeligt for børn.

Den optimale opbevaringstemperatur er mellem 5 og 30°C. Opbevar produktet i den originale emballage. Tildæk produktet for at beskytte det mod støv eller fugt. Opbevar brugsanvisningen sammen med produktet.

14. Vedligeholdelse

• En slidt eller beskadiget knivvalse bør udskiftes af en autoriseret fagmand.
• Sørg for, at alle fikseringselementer (skruer, møtrikker osv.) er spændt godt til, så motorhakken kan arbejde sikkert.
• Motorhakken skal opbevares tört.
• For at sikre lang levetid bør alle forskruningsdele samt hjul og aksler rengøres og efterfølgende påføres olie.
• Regelmæssig pleje af motorhakken sikrer ikke kun lang levetid og ydeevne men bidrager også til omhyggelig og enkel jordvending af bedet.
• Ved sæsonens afslutning skal man foretage almindelig kontrol af motorhakken og fjerne alle ophobede rester. Før hver sæsonstart skal man altid kontrollere motorhakkens tilstand. Ved reparation skal man kontakte vores kundeservice.

Kulbørster

Ved megen gnistdannelse skal man få kontaktkullene kontrolleret af en elektriker.

Fare! Kulbørsterne må kun udskiftes af en elektriker.

15. Reparation og bestilling af reservedele

Kontrollér efter reparation eller vedligeholdelse, om alle sikkerhedstekniske dele er monteret og er i fejlfri tilstand. Dele, der kan forårsage personskader, kan opbevares utilgængeligt for uvedkommende og børn.

PAS PÅ! Iht. produktansvarsloven fraskriver vi os ansvaret for skader, der skyldes forkert reparation eller brug af ikke-originale reservedele.

Kontakt en kundeservice eller en autoriseret fagmand. Det samme gælder også for tilbehørsdele.

Reservedele og tilbehør fås hos vores service-center. Dette gøres ved at scanne QR-koden på forsiden.

Tilslutning og reparation af elektrisk udstyr må kun forestås af autoriserede elektrikere.

Ved forespørgsler bedes følgende data opgivet:

Husk at angive følgende oplysninger, när der bestilles reservedele:

• Modelbetegnelse
  • Varenummer
  • Data på typeskiltet

15.2 Serviceinformation

Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturlig slitage, og at der er brug for følgende dele som forbrugsmaterialer.

Sliddele*: Kulbørster, knivvalse

Oplysninger om emballage

Emballeringsmaterialerne er gen- anvendelige. Emballage skal bort- skaffes jf. gældende miljøregler.

Oplysninger om loven om brugt elektrisk og elektronisk udstyr (ElektroG)

Brugt elektrisk og elektronisk udstyr (elskrot) hører ikke til husholdningsaffaldet, men skal indsamles og/eller bortskaffes separat!

• Brugte (genopladelige) batterier, der ikke er permanent installeret i en brugt maskine, skal udtages i intakt tilstand inden aflevering! Sådanne batterier skal bortskaffes i henhold til batteriloven.
• Ejere og/eller brugere af elektriske og elektroniske maskiner er juridisk forpligtet til at returnere sådanne efter brug.
• Slutbrugeren er eneansvarlig for at slette sine personlige oplysninger på den brugte maskine, der skal bortskaffes!
• Symbolet med den overstregede skraldespand betyder, at brugte elektriske og elektroniske apparaten (elskrot) ikke må bortskaffes sammen med husholdningsaffald.
• Brugte elektriske og elektroniske apparater (elskrot) kan afleveres gratis på følgende steder:

- Offentlige bortskaffelses- og/eller indsamlingssteder (f.eks. kommunale genbrugsstationer).

- Salgssteder for elektroniske apparater (fysiske butikker og online), forudsat at forhandleren er forpligtet til at tage sådanne apparater retur - eller tilbyder dette frivilligt.

• Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kantlængde på 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme, eller du kan aflevere sådanne apparater på et andet autoriseret indsamlingssted i dit nærområde.
• Du kan indhente yderligere tilbagetagningsbetingelser hos producenter og distributører hos dis- ses respektive kundeservice.

- Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter anmodning fra slutbrugeren. For at gøre dette skal du kontakte producentens kundeservice.

- Disse erklæringer gælder kun for apparater, der installeres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (elskrot).

17. Afhjælpning af fejl

Følgende tabel viser fejlsymptomer og beskriver, hvordan disse kan hjælpes, hvis produktet ikke fungerer korrekt. Hvis man ikke kan lokalisere og afhjælpe problemet, skal man kontakte sit serviceværksted.

Fejl Mulig årsag Afhjælpning
Motor starter ikke • Ingen netstrøm	Ledning/kabel defektKontakt-stik-kombination defektTilslutninger til motor eller kondensator løsnetKnivvalse blokeret	Kontrollér ledning og sikringFå maskinen kontrolleret på et serviceværkstedFå maskinen kontrolleret på et serviceværkstedFå maskinen kontrolleret på et serviceværkstedÆndr evt. arbejdsdybden, rengør huset, så knivvalsen kan køre frit
Motoreffekt falder • For hård jord	Kulbørster udslidtKniv/e meget slidt	Korriger arbejdsdybdenFå maskinen kontrolleret på et serviceværkstedUdskift kniv/e
Motorhakken er svær at kontrollere under arbejdet (maskinen hopper eller kravler)	Kniv/e meget slidtJorden er for hård	Udskift kniv/eKorriger arbejdsdybden
Motor kører, knivvalse roterer ikke	Drev/gear defekt • Få maskinen kontrolleret på et serviceværksted

Arbeid med apparatet:

Forsiktig! Apparatet kan føre til alvorlige personskader. Slik unngår du ulykker og personskader:

Forberedelse:

Ikke ta på ledningen før den er koblet fra strøm- nettet.

- Ikke koble en skadet ledning til strømnettet og ta på en skadet ledning, før den er koblet fra strømnettet. En skadet ledning kan føre til kontakt med strømførende deler.

Før maskinen kobles til må du forsikre deg om at dataene på typeskiltet stemmer overens med dataene til strømnettet.

Advarsel!

Før idriftsetting må apparatet monteres komplett!

Deretter stikker du inn skruen M8 (18) og sikrer den med låsemutteren M8 (19).

Trekk til låsemutteren (19) for hånd med en gaffelnøkkel eller en skralle med pipe (verktøyene er ikke inkludert i leveringsomfanget).

Før idriftsetting må produktet monteres komplett!

Merknader om hvordan du arbeider riktig

⚠ Obs! Under drift må hjulene være fiksert i den øvre stillingen!

Kontroller den elektriske tilkoblingsledningen regelmessig for skader. Pass på at tilkoblingsledningen ikke er koblet til strømnettet ved kontroll.

Strømledninger skal være i samsvar med relevante VDE- og DIN-bestemmelser. Bruk kun tilkoblingsledninger med lik merking.

Et påtrykk av typebetegnelsen på tilkoblingskabelen er en forskrift.

Vekselstrømmotor

Reservedeler og tilbehør får du i vårt servicesenter. Hertil må du skanne QR-koden på tittelsiden.

• Modellbetegnelse
• Artikelnummer
  • Data til typeskiltet

* ikke absolutt inkludert i leveringsomfanget!

Åbenlyse fejl og mangler skal anmeldes senest 8 dage efter modtagelsen afvaren; ellers mister køberen alle garantikrav i forbindelse med sådanne fejl og mangler. Vi yder garanti på vores maskiner, hvis disse håndteres korrekt, i hele den lovpligtige garantiperiode fra leveringsdatoen at regne i det omfang, at vi gratis udskifter enhver maskindel, der beviseligt er ubrugelig som følge af materiale- eller produktionsfejl. For dele, som vi ikke selv fremstiller, yder vi kun garanti i det omfang, at vi kan rejse garantikrav over for underleverandørerne. Køberen oppebærer omkostningerne i forbindelse med montering af nye dele. Omstillings- og reduktionskrav samt andre erstatningskrav er udelukket.

Garanti NO
