NÁVOD NA OBSLUHU MTE450 SCHEPPACH

1a. Plynová páčka 1b. Rukojeť

• Nesprávná manipulace.

Správny spôsob použitia 99

Pred uvedením do prevádzky 101

Elektrická prípojka 103

Likvidácia a recyklácia 104

Objednávanie náhradných dielov 104

Odstraňovanie porúch 105

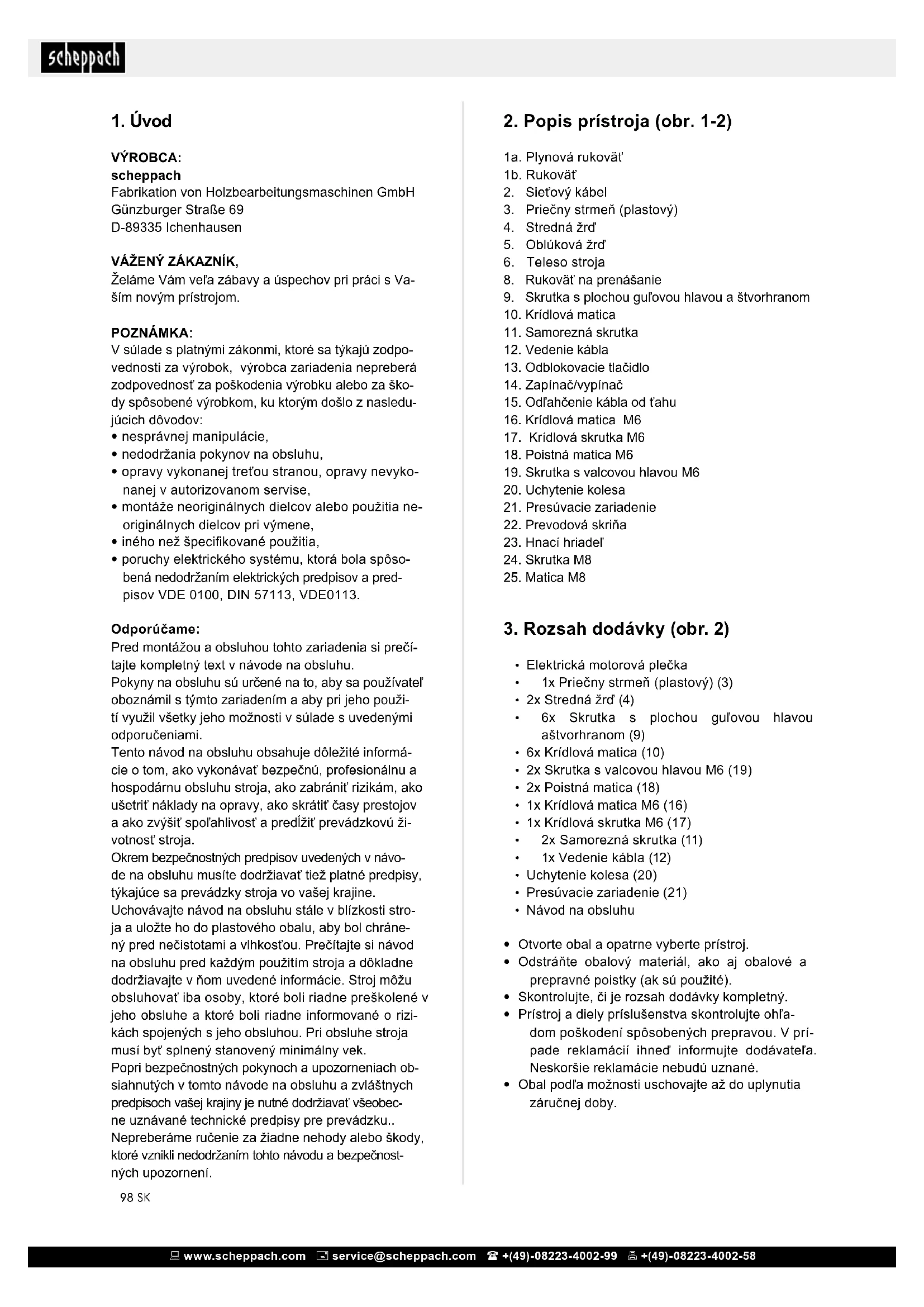

1a. Plynová rukoväť 1b. Rukoväť

3. Priečny strmeň (plastový)

8. Rukoväť na prenášanie

9. Skrutka s plochou guľovou hlavou a štvorhranom

15. Odľahčenie kábla od ťahu

• Odstráňte obalový materiál, ako aj obalové a prepravné poistky (ak sú použité).

• Skontrolujte, či je rozsah dodávky kompletný.

• Prístroj a diely príslušenstva skontrolujte ohľa- dom poškodení spôsobených prepravou. V prí- pade reklamácií ihneď informujte dodávateľa. Neskoršie reklamácie nebudú uznané.

• Obal podľa možnosti uschovajte až do uplynutia záručnej doby.

VÝROBCA: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen VÁŽENÝ ZÁKAZNÍK, Želáme Vám veľa zábavy a úspechov pri práci s Va- ším novým prístrojom. POZNÁMKA: V súlade s platnými zákonmi, ktoré sa týkajú zodpo- vednosti za výrobok, výrobca zariadenia nepreberá zodpovednosť za poškodenia výrobku alebo za ško- dy spôsobené výrobkom, ku ktorým došlo z nasledu- júcich dôvodov:

• nesprávnej manipulácie,

• montáže neoriginálnych dielcov alebo použitia ne- originálnych dielcov pri výmene,

• iného než špecikované použitia,

• poruchy elektrického systému, ktorá bola spôso- bená nedodržaním elektrických predpisov a pred- pisov VDE 0100, DIN 57113, VDE0113. Odporúčame: Pred montážou a obsluhou tohto zariadenia si prečí- tajte kompletný text v návode na obsluhu. Pokyny na obsluhu sú určené na to, aby sa používateľ oboznámil s týmto zariadením a aby pri jeho použi- tí využil všetky jeho možnosti v súlade s uvedenými odporučeniami. Tento návod na obsluhu obsahuje dôležité informá- cie o tom, ako vykonávať bezpečnú, profesionálnu a hospodárnu obsluhu stroja, ako zabrániť rizikám, ako ušetriť náklady na opravy, ako skrátiť časy prestojov a ako zvýšiť spoľahlivosť a predĺžiť prevádzkovú ži- votnosť stroja. Okrem bezpečnostných predpisov uvedených v návo- de na obsluhu musíte dodržiavať tiež platné predpisy, týkajúce sa prevádzky stroja vo vašej krajine. Uchovávajte návod na obsluhu stále v blízkosti stro- ja a uložte ho do plastového obalu, aby bol chráne- ný pred nečistotami a vlhkosťou. Prečítajte si návod na obsluhu pred každým použitím stroja a dôkladne dodržiavajte v ňom uvedené informácie. Stroj môžu obsluhovať iba osoby, ktoré boli riadne preškolené v jeho obsluhe a ktoré boli riadne informované o rizi- kách spojených s jeho obsluhou. Pri obsluhe stroja musí byť splnený stanovený minimálny vek. Popri bezpečnostných pokynoch a upozorneniach ob- siahnutých v tomto návode na obsluhu a zvláštnych predpisoch vašej krajiny je nutné dodržiavať všeobec- ne uznávané technické predpisy pre prevádzku.. Nepreberáme ručenie za žiadne nehody alebo škody, ktoré vznikli nedodržaním tohto návodu a bezpečnost- ných upozornení.99 www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 99SK www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58

• Nikdy nepoužívajte prístroj, pokiaľ sú v blízkosti osoby, predovšetkým deti, a domáce zvieratá.

• Skontrolujte pozemok, na ktorom sa bude prístroj používať, a odstráňte kamene, vetvy, drôty a iné cudzie telesá, ktoré by mohol prístroj zachytiť a vymrštiť.

• Vždy noste vhodné pracovné oblečenie vrátane pevnej obuvi s protišmykovou podrážkou, robust- ných, dlhých nohavíc, chráničov uší a ochranných okuliarov. Prístroj nepoužívajte naboso alebo keď máte obuté otvorené sandále

• Nepracujte s prístrojom, ktorý je poškodený, ne- úplný alebo prestavaný bez súhlasu výrobcu. Nepracujte s poškodenými alebo chýbajúcimi ochrannými zariadeniami (napr. štartovacia páčka, gombík odblokovania, protinárazová ochrana).

• Ochranné zariadenia nikdy nevyraďujte z činnosti (napr. priviazaním štartovacej páčky).

• Deti by mali byť pod dozorom, aby sa zaistilo, že sa nebudú s prístrojom hrať.

• Pred uvedením prístroja do chodu sa presvedčte, že v otvore pre nôž nie je zakliesnený žiadny pred- met ani konár, že prístroj stojí stabilne a že pracov- ný priestor je vyprataný a nie je blokovaný. Skon- trolujte stav predlžovacieho kábla, ako aj prípojné vedenie prístroja. Používajte požadované ochran- né zariadenia.

• Ak prístroj pri zapnutí generuje nezvyčajné vibrácie alebo zvuky, vytiahnite sieťovú zástrčku zo zásuv- ky a skontrolujte nožový valec. Uistite sa, či kame- ne alebo konáre neblokujú nožový valec alebo či nie sú zaseknuté medzi nožmi. Ak nezistíte žiadne problémy, prístroj odošlite do zákazníckeho servi- su.

• Keď už nože nekopú správne alebo keď je mo- tor preťažený, skontrolujte všetky diely prístroja a opotrebované diely vymeňte. Keď je potrebná roz- siahlejšia oprava, obráťte sa na zákaznícky servis Použitie:

• Upozornenie: ostrý nástroj. Neporežte si prsty na rukách a nohách. Pri práci vždy držte nohy a prsty v bezpečnej vzdialenosti od valca. Hrozí nebezpe- čenstvo poranenia!

• Prístroj nepoužívajte v daždi, v zlom počasí, vo vlhkom prostredí ani na mokrom trávniku. Pracujte len pri dennom svetle alebo dobrom osvetlení. Ne- pracujte s prístrojom, keď pociťujete únavu alebo sa nedokážete sústrediť, prípadne po požití drog alebo liekov. Vždy si včas doprajte prestávku od práce. Pri práci sa riaďte zdravým úsudkom.

• Oboznámte sa s okolitým prostredím a dávajte po- zor na prípadné nebezpečenstvá, ktoré nemôžete počuť pre hluk motora.

• Pri práci dbajte na bezpečný postoj, predovšetkým na svahoch. Vždy pracujte priečne voči svahu, nik- dy nie nahor alebo nadol. Mimoriadne veľký pozor dávajte pri vykonávaní zmien smeru jazdy na sva- hu. Nepracujte na nadmerne strmých svahoch. m POZOR! Prístroj a obalové materiály nie sú hračkami pre deti! Deti sa nesmú hrať s plastovými vreckami, fóliami ani drobnými súčiastkami! Vzniká nebezpečenstvo prehltnutia a udusenia!

4. Správny spôsob použitia

Prístroj je vhodný na prekopávanie pôdy (napr. záho- ny). Bezpodmienečne dbajte na obmedzenia v bez- pečnostných upozorneniach. Návod na použitie obsahuje aj podmienky týkajúce sa prevádzky, údržby a vykonávania opráv.# Z bezpečnostných dôvodov sa prístroj nesmie použí- vať ako pohonný agregát pre iné pracovné nástroje a súpravy nástrojov akéhokoľvek druhu. Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Každé iné odlišné použitie sa považuje za nespĺňajúce účel použitia. Za škody alebo zranenia akéhokoľvek druhu spôsobené nesprávnym použí- vaním ručí používateľ/obsluhujúca osoba, nie však výrobca. Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionál- ne, remeselnícke ani priemyselné použitie. Nepre- beráme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rov- nocenné s takýmto použitím.

5. Bezpečnostné upozornenia

Všeobecné bezpečnostné upozornenia Tento prístroj môže pri neodbornom používaní spôso- biť vážne poranenia. Pred začatím práce s prístrojom si dôkladne prečítajte návod na obsluhu a dobre sa oboznámte so všetkými ovládacími prvkami. Tento návod dobre uschovajte, aby ste mali tieto informácie neustále k dispozícii. Práca s prístrojom: Opatrne! Prístroj môže privodiť vážne poranenia. Takto predídete úrazom a poraneniam: Príprava:

• Tento prístroj nie je vhodný na použitie zo strany detí.

• Deťom ani iným osobám, ktoré nie sú oboznámené s návodom na obsluhu, nikdy nedovoľte používať prístroj. Miestne ustanovenia môžu upravovať mini- málny vek obsluhujúcej osoby.

• Tento prístroj nie je určený na to, aby ho používa- li osoby (vrátane detí) s obmedzenými telesnými, zmyslovými alebo duševnými schopnosťami či ne- dostatočnými skúsenosťami a/alebo nedostatočný- mi znalosťami. Používať ho smú jedine v tom prípa- de, že sú pod dozorom osoby zodpovednej za ich bezpečnosť alebo im táto osoba poskytne pokyny týkajúce sa obsluhy prístroja.100 www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 100 SK www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 Aby sa predišlo nevyváženosti, poškodené nástro- je a čapy sa musia vymieňať naraz ako súpravy.

• Používajte iba náhradné diely a diely príslušenstva, ktoré dodáva a schvaľuje výrobca. Použitie dielov od iných výrobcov povedie k okamžitej strate náro- ku na záruku.

• Dohliadnite na to, aby boli všetky matice, čapy a skrutky dôkladne utiahnuté a aby bol prístroj v bez- pečnom pracovnom stave.

• Nepokúšajte sa svojpomocne opravovať prístroj, ak na to nemáte potrebnú odbornú kvalikáciu. Všetky práce, ktoré nie sú uvedené v tomto návo- de, smú vykonávať iba zákaznícke servisy dispo- nujúce oprávnením od našej spoločnosti.

• S prístrojom zaobchádzajte starostlivo. V zá- ujme dosiahnutia vyššej efektivity a bez- pečnosti pri práci udržiavajte nástroje čisté. Dodržiavajte predpisy týkajúce sa údržby.

• Prístroj nepreťažujte. Pracujte iba v uvedenom roz- sahu výkonu. Na ťažké práce nepoužívajte stroje so slabým výkonom. Prístroj nepoužívajte na účely, na ktoré nie je určený. Elektrická bezpečnosť: Opatrne! Takto predídete úrazom a poraneniam v dôsledku zásahu elektrickým prúdom:

• Pred každým uvedením do prevádzky vykonajte vi- zuálnu kontrolu sieťových a predlžovacích vedení s cieľom overiť, či nevykazujú známky poškodení alebo starnutia.

• Sieťový kábel držte v bezpečnej vzdialenosti od rezných nástrojov. Ak sa vedenie poškodí počas používania, okamžite ho odpojte od siete. Vedenia sa nedotýkajte, kým nie je odpojené od siete.

• Predlžovacie vedenia držte v bezpečnej vzdiale- nosti od hrotov. Hroty môžu poškodiť vedenia a viesť ku kontaktu s aktívnymi dielmi.

• Poškodené vedenie nezapájajte do siete a poško- deného vedenia sa nedotýkajte, kým nie je odpo- jené od siete. Poškodené vedenie môže viesť ku kontaktu s aktívnymi dielmi.

• Zabráňte kontaktom tela s uzemnenými dielmi (napr. kovové ploty, kovové stĺpy).

• Používajte iba schválené predlžovacie káble kon- štrukčného typu H05VV-F s maximálnou dĺžkou 75 m, ktoré sú určené na použitie v exteriéroch. Prie- rez prameňa vodiča predlžovacieho kábla musí byť minimálne 2,5 mm2. Káblový bubon pred použitím vždy úplne odviňte. Skontrolujte, či kábel nie je po- škodený.

• Na upevnenie kábla použite zariadenie na odľah- čenie kábla od ťahu, ktoré je určené na tento účel.

• Prístroj veďte iba pomaly a s obomi rukami na ru- koväti. Mimoriadne veľký pozor dávajte pri otáčaní alebo priťahovaní prístroja k sebe. Nebezpečen- stvo zakopnutia!

• Pri štartovaní a manipulácii so štartovacou páčkou dávajte pozor a postupujte v súlade s pokynmi uve- denými v tomto návode.

• Pri štartovaní prístroj nepreklopujte s výnimkou prí- padov, keď ho musíte zdvihnúť. V takom prípade preklopte prístroj iba natoľko, nakoľko je to bezpod- mienečne nevyhnutné a zdvíhajte iba stranu, ktorá je odvrátená od obsluhujúcej osoby.

• Pri opätovnom kladení prístroja na zem po zdvihnu- tí sa obe ruky musia nachádzať v pracovnej polohe.

• Prístroj nepoužívajte v blízkosti zápalných kvapalín ani plynov. V prípade nerešpektovania hrozí nebez- pečenstvo požiaru alebo výbuchu. Prerušenie práce:

• Po vypnutí prístroja sa valec ešte niekoľko sekúnd otáča. Ruky a nohy držte v bezpečnej vzdialenosti.

• Pracovnú hĺbku zariadenia prestavujte, len keď je zastavené.

• Nedotýkajte sa hrotov, kým prístroj nie je odpojený od elektrickej siete a kým sa hroty úplne nezasta- via.

• Pôdu odstraňujte, len keď je prístroj zastavený.

• Vypnite prístroj, keď ho chcete prepraviť, zdvihnúť alebo preklopiť a keď s ním prechádzate cez iné plochy než tie, ktoré sa majú obrobiť.

• Prístroj nikdy nenechávajte na pracovisku bez do- zoru.

• Vypnite prístroj a vytiahnite sieťovú zástrčku: - vždy, keď odchádzate od prístroja, - pred čistením nožov alebo odstraňovaním bloko- vaní, - keď sa prístroj nepoužíva, - pri všetkých údržbových a čistiacich prácach, - keď je sieťový kábel poškodený alebo zamotaný, - keď prístroj pri práci narazí na prekážku alebo sa vyskytnú nezvyčajné vibrácie. V takom prípade skontrolujte, či prístroj nevykazuje známky poško- dení, a prípadne ho dajte opraviť.

• Prístroj uchovávajte na suchom mieste a mimo do- sahu detí. Opatrne! Takto predídete poškodeniam prístroja a prípadným poraneniam osôb, ku ktorým by mohlo dôjsť v ich dôsledku: Starajte sa o prístroj

• Keď potrebujete preniesť prístroj cez schody, vyp- nite a zdvihnite ho.

• Pred každým použitím vykonajte vizuálnu kontrolu prístroja. Prístroj nepoužívajte, keď chýbajú, resp. keď sú opotrebované alebo poškodené bezpečnostné zariadenia (napr. pro- tinárazová ochrana), diely rezného ústrojenstva alebo čapy. Predovšetkým skontrolujte, či nie sú poškodené sieťový kábel a štartovacia páčka.101 www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 101SK www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58

Sieťové napätie 230 V~ 50 Hz Príkon 1500 W Pracovná šírka 450 mm Pracovná hĺbka max. 180 mm Hladina akustického tlaku L

Trieda ochrany II Druh krytia IPX4 Hmotnosť 13,1 kg Tvorbu hluku a vibrácií obmedzte na minimum!

• Používajte iba bezchybné prístroje.

• Prístroj pravidelne čistite a vykonávajte jeho údržbu.

• Váš spôsob práce prispôsobte prístroju.

• Prístroj nepreťažujte.

• V prípade potreby nechajte prístroj prekontrolovať.

• Ak sa prístroj nepoužíva, vypnite ho.

Pred zapojením skontrolovať, či sú všetky údaje na dátovom štítku v súlade s údajmi elektrickej siete. Varovanie! Sieťovú zástrčku vždy vytiahnite predtým, ako budete pracovať na prístroji! Motorová plečka sa expeduje v čiastočne demon- tovanom stave. Pred použitím motorovej plečky sa musí namontovať rukoväť. V záujme uľahčenia zo- stavovania postupujte krok za krokom podľa návodu na použitie a orientujte sa podľa obrázkov. Montáž m Pozor! Prístroj pred uvedením do prevádzky bezpod- mienečne kompletne zmontujte! Montáž stredných žrdí (obrázok 3) Stredné žrde (4) sa postupne namontujú na oblúko- vú žrď (5). Položte prvú strednú žrď (4) zvonku na oblúkovú žrď (5) a prestrčte skrutku s plochou guľo- vou hlavou a štvorhranom (9) cez na to určený otvor. Dbajte na to, aby štvorhran skrutky (9) sedel vo štvorhrane strednej žrde (4).

• Kábel nepoužívajte na vyťahovanie zástrčky zo zásuvky. Kábel chráňte pred horúčavou, olejom a ostrými hranami.

• V prípade poškodenia prípojného vedenia vypnite prístroj a sieťovú zástrčku vytiahnite zo zásuvky. Keď je prívodné vedenie tohto prístroja poškodené, výrobca alebo zákaznícky servis či podobná kvali- kovaná osoba ho musí vymeniť, aby sa zabránilo ohrozeniam.

• Ak je poškodené prívodné vedenie, najskôr vytiah- nite zo zásuvky predlžovací kábel. Potom môžete odobrať prívodné vedenie prístroja.

• Keď je prívodné vedenie tohto prístroja poškodené, výrobca alebo zákaznícky servis či podobne kvali- kovaná osoba ho musí vymeniť, aby sa zabránilo ohrozeniam. Zostatkové riziká Aj keď tento elektrický nástroj používate podľa predpisov, vždy existujú zostatkové riziká. V sú- vislosti s konštrukciou a vyhotovením tohto elek- trického prístroja sa môžu vyskytnúť nasledujú- ce nebezpečenstvá:

1. Poškodenia sluchu, ak sa nepoužíva vhodná

2. Poškodenia zdravia, ktoré vznikajú na základe vib-

rácií ruky – ramena, ak sa prístroj používa dlhší čas alebo ak sa obsluhuje v rozpore s určením, alebo sa vykonáva údržba v rozpore s predpismi.

3. Ohrozenie zdravia prúdom. Pri použití nesprávnych

elektrických prípojných vedení. Dodržte pokyn na obsluhu „Elektrická prípojka“.

4. Poranenia v dôsledku rotujúceho nožového valca.

5. Napriek všetkým prijatým opatreniam môžu pretr-

vávať zostatkové riziká, ktoré nie sú očividné.

6. Zostatkové riziká je možné minimalizovať, ak sa

dodržiavajú bezpečnostné upozornenia, použitie v súlade s určením, ako aj návod na obsluhu. Varovanie! Tento elektrický prístroj vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností ovplyvniť aktívne alebo pasívne implantáty. Na zníženie nebezpečenstva závažných alebo smrteľných poranení odporúčame osobám s implantátmi prekonzultovať situáciu so svojím leká- rom a výrobcom implantátu ešte predtým, ako začnú obsluhovať elektrický prístroj.102 www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 102 SK www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58

Vypínač zap/vyp (obrázok 7) Aby sa zabránilo nežiaducemu zapnutiu motorovej plečky, plynová rukoväť (1a) je vybavená odblokova- cím tlačidlom (13), ktoré sa musí stlačiť predtým, ako je možné stlačiť zapínač/vypínač (14). Keď sa zapí- nač/vypínač (14) pustí, motorová plečka sa vypne. Tento postup vykonajte niekoľkokrát s cieľom uistiť sa, že prístroj funguje správne. Pred začatím vyko- návania opravárenských alebo údržbových prác na prístroji sa musíte presvedčiť, že sa nožový valec netočí a prístroj je odpojený od elektrickej siete. Vždy sa musí dodržať bezpečnostná vzdialenosť medzi telesom a používateľom vytvorená prostred- níctvom rukovätí (1a/b). Pri práci na svahoch a úbo- čiach je potrebná mimoriadna opatrnosť. Dbajte na stabilný postoj, noste obuv s protišmykovými, drsný- mi podrážkami a dlhé nohavice. Pracujte vždy prieč- ne k úbočiu. Úbočia so sklonom nad 15 stupňov sa so motorovou plečkou z bezpečnostných dôvodov nesmú obrábať. Buďte mimoriadne opatrní pri pohybe späť a pri ťa- haní motorovej plečky, nebezpečenstvo zakopnutia! Upozornenia pre správne vykonávanie práce Motorovú plečku veďte pomaly a s rozvahou dopre- du. Plochy obrábajte v rovných dráhach. Nechajte ich sa trochu prekrývať, aby ste za sebou nenechávali pruhy. Prístroj používajte len na už skyprenú pôdu. Nesmie sa používať na prekopávanie zatrávnených plôch. Výškové prestavenie (obrázok 9-10) Pracovná výška motorovej plečky sa nastavuje pre- stavením presúvacieho zariadenia (21). Hĺbka je na- staviteľná v 4 stupňoch.

Pre nastavenie sa odskrutkuje krídlová matica M6 (16) a krídlová skrutka M6 (17). Presúvacie zariade- nie (21) sa teraz vyrovná na nastavenie hĺbky podľa príslušného otvoru. Zaskrutkujte teraz späť krídlovú skrutku (17) s krídlovou maticou (16). Nebezpečenstvo! Nožový valec sa po vypnutí motora ešte niekoľko sekúnd otáča. Nikdy sa nepokúšajte zastaviť nožo- vý valec. Ak pohybujúci sa nožový valec narazí o nejaký pred- met, vypnite motorovú plečku a počkajte na úplné zastavenie nožového valca. Následne skontrolujte stav nožového valca. Ak je poškodený, musí sa vymeniť. Položte používa- né prípojné vedenie prístroja na zem pred používanú zásuvku tak, aby tvorilo slučku. Následne sa naskrutkuje krídlová matica (10) a pev- ne utiahne rukou. Rovnaký postup platí pre druhú strednú žrď (4). Montáž priečneho strmeňa (obrázok 4) Vyskrutkujte samorezné skrutky (11) z priečneho str- meňa (3). Prestrčte plynovú rukoväť (1a) a rukoväť (1b) cez otvory priečneho strmeňa (3) a vyrovnajte ich tak, aby lícovali otvory (obrázok 4). Následne za- skrutkujte samorezné skrutky (11). Montáž plynovej rukoväte a rukoväte (obrázok 5) Zaveďte plynovú rukoväť (1a) a rukoväť (1b) medzi stredné žrde (4). Plynová rukoväť (1a) sa musí na- montovať na pravej strane stroja (pri pohľade v sme- re práce). Rukoväť (1b) sa musí namontovať na ľavej strane. Sieťový kábel (2) by mal viesť vnútri stred- ných žrdí (4). Prevlečte teraz skrutku s plochou guľovou hlavou a štvorhranom (9) cez určené otvory stredných žrdí (4) a oblúkovej žrde (5). Dbajte na to, aby štvorhran skrutky (9) sedel v štvorhrane strednej žrde (4). Ná- sledne naskrutkujte krídlové matice (10) a rukou ich pevne utiahnite. Položenie sieťového kábla (obrázok 6/7) Namontujte vedenie kábla (12) na pravú (v smere práce) strednú žrď (4) tým, že ho nasuniete. Teraz svorkou prichyťte sieťový kábel do vedenia kábla (12). Okrem toho sa sieťový kábel (2) svorkou prichytí do na to určeného držiaka na priečnom strmeni (3). Pre váš predlžovací kábel je na rukoväti plynu (1a) na- montované odľahčenie kábla od ťahu (15). Najskôr tam zaistite svoj predlžovací kábel a potom pripojte svoj sieťový kábel (2). Montáž presúvacieho zariadenia (obrázok 8-10) Nasuňte uchytenie kolesa (20) na prevodovú skriňu (22) vášho zariadenia. Prestrčte teraz obidve skrut- ky s valcovou hlavou M6 (19) cez určené otvory. Na- skrutkujte teraz poistné matice M6 (18) a utiahnite ich nástrojom. Presúvacie zariadenie (21) sa teraz posunie cez sponu uchytenia kolesa (20). Pomocou krídlovej matice M6 (16) a krídlovej skrutky M6 (17) teraz zaistite presúvacie zariadenie (21). V presúva- com zariadení (21) sú štyri otvory, ktorými sa určuje hĺbka frézovania (Pozri bod 8. Obsluha). Montáž nožového valca (obrázok 11) Posuňte nožové valce (7) na ľavú a pravú časť hna- cieho hriadeľa (23) prístroja. Nožové valce (7) sa môžu namontovať vpravo aj vľavo, pretože sú vyho- tovené rovnako. Dbajte na to, aby otvory nožového valca (7) lícovali s otvormi hnacieho hriadeľa (23). Teraz sa prestrčia skrutky M8 (24) a zaistia maticou M8 (25). Rukou pevne utiahnite maticu (25) pomo- cou vidlicového kľúča alebo račne s nástrčným kľú- čom (nástroje nie sú obsiahnuté v rozsahu dodávky). Pre demontáž: postupujte v opačnom poradí.103 www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 103SK www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58

• Udržujte ochranné zariadenia, vzduchové otvory a kryt motora vždy v čistom stave bez prachu a ne- čistôt. Utrite prístroj čistou utierkou alebo ho vyčis- tite vyfúkaním stlačeným vzduchom pri nastavení na nízky tlak.

• Odporúčame, aby ste prístroj čistili priamo po kaž- dom použití.

• Čistite prístroj pravidelne pomocou vlhkej utierky a malého množstva tekutého mydla. Nepoužívajte žiadne agresívne čistiace prostriedky ani riedidlá; tieto prostriedky by mohli napadnúť umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prí- stroja nedostala voda. Vniknutie vody do elektric- kého prístroja zvyšuje riziko zásahu elektrickým prúdom. Uhlíkové kefky Pri nadmernej tvorbe iskier nechajte uhlíkové kef- ky na prístroji skontrolovať odborným elektrikárom. Pozor! Uhlíkové kefky smú byť vymieňané len od- borným elektrikárom. Údržba

• Výmenou opotrebovaného alebo poškodeného nožového valca treba poveriť autorizovaného od- borníka.

• V záujme zaistenia bezpečnej práce s motorovou plečkou dohliadnite na to, aby boli všetky upev- ňovacie prvky (skrutky, matice atď.) neustále dô- kladne utiahnuté.

• Motorovú vlečku skladujte v suchej miestnosti.

• Na dosiahnutie dlhej životnosti je potrebné vyčistiť a následne naolejovať všetky skrutkové diely, ako aj kolesá a osi.

• Pravidelná starostlivosť o motorovú plečku zaisťu- je nielen jeho životnosť a výkonnosť, ale zároveň prispieva aj k dôkladnému a jednoduchému pre- kopávaniu vášho záhonu.

• Na konci sezóny vykonajte všeobecnú kontrolu motorovej plečky a odstráňte všetky nahromade- né zvyšky. Pred každým začiatkom sezóny bez- podmienečne skontrolujte stav motorovej plečky. Požiadavky týkajúce sa opráv smerujte na náš zá- kaznícky servis. 11.Skladovanie Prístroj a jeho príslušenstvo skladujte na tmavom, suchom a nezamŕzajúcom mieste neprístupnom pre deti. Optimálna skladovacia teplota sa nachádza me- dzi 5 a 30 ˚C. Elektrický prístroj skladujte v originálnom obale. Pracujte v smere preč od zásuvky, resp. od kábla a dávajte pozor na to, aby sa prípojné vedenie prístroja vždy nachádzalo mimo obrábanej plochy, aby ste po ňom neprešli motorovou plečkou. Preprava a skladovanie (obrázok 12) Pred prepravou odpojte prístroj od sieťovej zástrčky! Uvoľnite všetky štyri krídlové matice (9) potiaľ, aby sa dali rukoväte sklopiť dopredu. Pozor! Nebezpe- čenstvo pomliaždenia na žrdiach. Teraz sa môže za- riadenie preniesť za rukoväť na prenášanie (8). Takto sa dá tiež stroj optimálne skladovať.

9. Elektrická prípojka

Nainštalovaný elektromotor je pripojený a pripra- vený na prevádzku. Pripojenie zodpovedá prís- lušným ustanoveniam VDE a DIN. Sieťová prípojka na strane zákazníka, ako aj pre- dlžovacie vedenie musia zodpovedať týmto pred- pisom. Poškodené elektrické prípojné vedenie. Na elektrických prípojných vedeniach často vznikajú škody na izolácii. Príčinami môžu byť:

• Stlačené miesta, keď sa prípojné vedenia vedú cez okno alebo medzeru medzi dverami.

• Zalomené miesta v dôsledku neodborného upev- nenia alebo vedenia prípojného vedenia.

• Rozrezané miesta vzniknuté pri prejazde cez prí- pojné vedenie.

• Škody na izolácii pri vytrhnutí zo zásuvky v stene.

• Trhliny pri zostarnutí izolácie. Takéto poškodené elektrické prípojné vedenia sa nesmú používať a z dôvodu poškodenia izolácie sú životunebezpečné. Elektrické prípojné vedenia pravidelne kontroluj- te ohľadne poškodení. Dávajte pozor na to, aby pri kontrole prípojného vedenia nebolo toto pripojené k elektrickej sieti. Elektrické prípojné vedenia musia zodpovedať prí- slušným ustanoveniam VDE a DIN. Používajte iba prípojné vedenia s označením H05VV-F. Vytlačenie označenia typu na prípojnom kábli je predpis. Motor na striedavý prúd Sieťové napätie musí predstavovať 230 V~/50 Hz. Predlžovacie vedenia musia pri dĺžke 25 m vykazo- vať prierez 1,5 mm

, pri dĺžke nad 25 m minimálne 2,5 mm

Prívod elektriny je chránený max. 16 A. Prípojky a opravy elektrickej výbavy smie vykonávať iba vyučený elektrikár. V prípade otázok uveďte, prosím, nasledujúce údaje:

Prístroj sa nachádza v obale za účelom zabránenia poškodeniu pri transporte. Tento obal je vyrobený zo suroviny a tým pádom je ho možné znovu použiť alebo sa môže dať do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. Kovy a plasty. Poškodené súčiastky odovzdajte na vhodnú likvidáciu špeciálne- ho odpadu. Informujte sa v odbornej predajni alebo na miestnych úradoch! Staré zariadenia nevyhadzujte do domového od- padu! Tento symbol upozorňuje na to, že tento výro- bok sa musí zlikvidovať podľa smernice o od- pade z elektrických a elektronických zariadení (2012/19/EÚ) a nesmie sa zlikvidovať s domo- vým odpadom. Tento výrobok sa musí odovzdať na to určenému zbernému stredisku. K tomu môže dôjsť napríklad vrátením pri nákupe podobného výrobku alebo odovzdaním autorizovanému zbernému stre- disku na recykláciu odpadu z elektrických a elektro- nických zariadení. Neodborné zaobchádzanie so starými zariadeniami môže mať v dôsledku potenci- álne nebezpečných látok, ktoré obsahuje odpad z elektrických a elektronických zariadení, negatívny vplyv na životné prostredie a zdravie osôb. Odbor- nou likvidáciou tohto výrobku navyše prispievate k efektívnemu využívaniu prírodných zdrojov. Informá- cie o zberných strediskách pre staré zariadenia zís- kate od vašej miestnej správy, verejnoprávnej inšti- túcie zaoberajúcej sa likvidáciou odpadu, autorizovaného úradu pre likvidáciu odpadu z elek- trických a elektronických zariadení alebo od vášho odvozu odpadkov.

13. Objednávanie náhradných dielov

Pri objednávaní náhradných dielov je potrebné uviesť nasledovné údaje::

• Výrobkové číslo prístroja

• Číslo potrebného náhradného dielu Servisné informácie Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujú- ce diely považované za spotrebný materiál. Diely podliehajúce opotrebeniu*: Uhlíkové kefky, No- žový valec

• nie je bezpodmienečne obsiahnuté v objeme do- dávky!105 www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 105SK www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58

14. Odstraňovanie porúch
