GEBRUIKSAANWIJZING MTE450 SCHEPPACH

Elektrische tuinhak Vertaling van de oorspronkelijke gebruiksaanwijzing

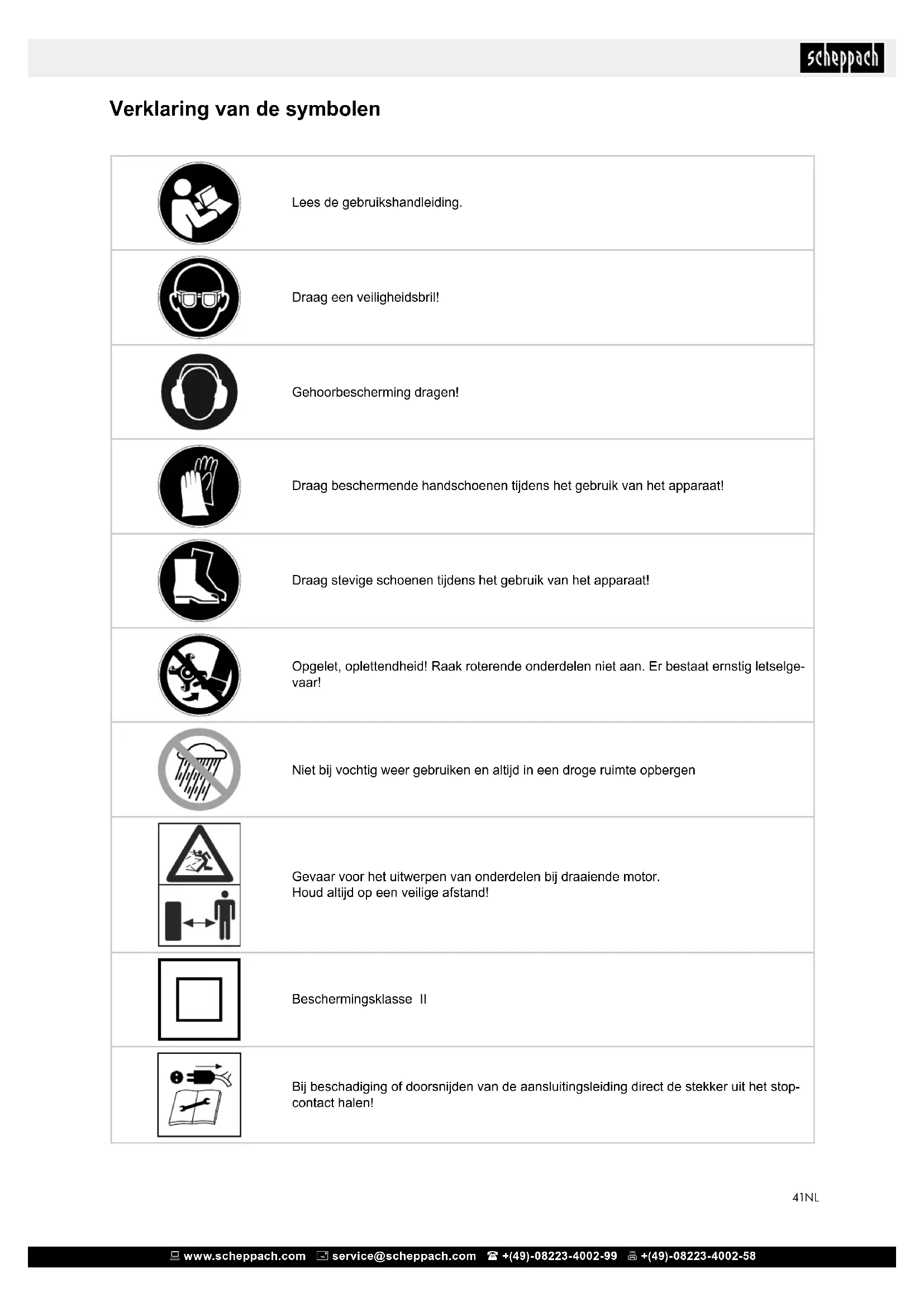

Belangrijke informatie 45

Alvorens het apparaat te starten 47

Bevestiging en werking 48

Elektrische aansluiting 49

Afvoer en recycling 50

Bestelling van reserveonderdelen 50

14. Aan/uit-schakelaar

17. Vleugelschroef M6

• 1x vleugelschroef (17)

• 2x plaatschroef (11)

• Gebruikershandleiding

• Maak de verpakking open en haal de apparatuur er voorzichtig uit.

• Verwijder het verpakkingsmateriaal en verpakking- en / of transportbanden (indien aanwezig).

• Controleer of alle onderdelen aanwezig zijn.

• Inspecteer de apparatuur en accessoires op trans- portschade. In het geval van klachten dient de le- verancier onmiddellijk op de hoogte gesteld te wor- den. Klachten die op een later tijdstip ontvangen worden, worden niet als zodanig erkend.

• Indien mogelijk dient de verpakking tot het einde van de garantieperiode bewaard te worden.

FABRIKANT: scheppach Fabrikation von Holzbearbeitungsmaschine GmbH Günzburger Straße 69 89335 Ichenhausen / Germany Geachte klant, Wij wensen u veel plezier en succes bij de werk- zaamheden met uw nieuwe machine. Let op: De fabrikant van dit apparaat aanvaardt volgens de van toepassing zijnde productaansprakelijkheidwet geen aansprakelijkheid voor schade die aan dit ap- paraat of door dit apparaat ontstaat als gevolg van:

• onvakkundige bediening,

• het niet opvolgen van de gebruiksaanwijzing,

• reparaties uitgevoerd door derden die geen erken- de vaklieden zijn,

• inbouwen of verwisselen van niet-originele reser- veonderdelen,

• gebruik niet conform de voorschriften,

• uitvallen van de elektrische installatie door het niet opvolgen van de elektrische voorschriften en de VDEbepalingen 0100, DIN 57113 / VDE 0113. Wij raden u aan: Lees voor de montage en voor de ingebruikneming de gehele tekst van de gebruiksaanwijzing door. Deze gebruiksaanwijzing zou het u moeten verge- makkelijken om uw machine te leren kennen en de wijze van gebruik volgens de voorschriften aan te houden. De gebruiksaanwijzing bevat belangrijke instructies over hoe u met de machine veilig, vak- kundig en economisch kunt werken, en over hoe u gevaren voorkomt, reparatiekosten bespaart, uitval- tijden verkleint en de betrouwbaarheid en levens- duur van de machine vergroot. In aanvulling op de veiligheidsbepalingen van deze gebruiksaanwijzing dient u beslist de voor het bedienen van de machi- ne geldende voorschriften van uw land op te volgen. Berg de gebruiksaanwijzing, in een plastic mapje te- gen vuil en vochtigheid beschermd, bij de machine op. Deze dient door iedere gebruiker voor het begin van de werkzaamheden te worden gelezen en zorg- vuldig te worden opgevolgd. Aan de machine mogen uitsluitend personen werken die in het gebruik van de machine zijn getraind, en tevens over de daarmee samenhangende gevaren zijn ge•nformeerd. Houdt u aan de vereiste minimum leeftijd. Naast de in de- ze gebruiksaanwijzing opgenomen veiligheidsin- structies en de bijzondere voorschriften van uw land dienen de voor het gebruik van machines geldende algemeen erkende technische richtlijnen te worden nageleefd. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handlei- ding en van de veiligheidsinstructies.45NL www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58

• Controleer het terrein, waarop het apparaat wordt gebruikt en verwijder stenen, stokken, draden en andere vreemde voorwerpen die kunnen worden vastgegrepen en worden weggeslingerd.

• Draag altijd de juiste werkkleding, zoals stevig schoeisel met antislip-zool, een stevige, lange broek, gehoorbescherming en een veiligheidsbril. Gebruik het apparaat niet als u op blote voeten loopt of open sandalen draagt

• Werk niet met een beschadigde, onvolledige of omgebouwd apparaat zonder goedkeuring van de fabrikant. Werk niet met beschadigde of ontbreken- de veiligheidsvoorzieningen (bijv. starthefboom, ontgrendelingsknop, botsbeveiliging).

• Stel veiligheidsvoorzieningen nooit buiten werking (bijv. door het koppelen van de starthendel).

• Kinderen moeten onder toezicht staan om ervoor te zorgen dat zij niet met het apparaat spelen.

• Controleer voor het starten van het apparaat of er geen voorwerp, of takken in de mesopening steekt, dat het apparaat stabiel staat en het werkbereik is opgeruimd en niet is geblokkeerd. Controleer de status van de verlengkabel alsook de aansluitkabel van uw apparaat. Gebruik de vereiste veiligheids- voorzieningen.

• Als uw apparaat tijdens het inschakelen ongewone trillingen of geluiden vertoont, koppelt u de stekker uit de contactdoos en controleert u de mescilinder. Controleer of de mescilinder niet wordt geblok- keerd door stenen of hakselresten en of deze niet tussen de messen zijn vastgeklemd. Als u geen problemen kunt vaststellen, stuurt u het apparaat terug naar de klantenservice.

• Als de messen niet meer goed graven of als de mo- tor overbelast is, controleert u alle onderdelen van het apparaat en vervangt u de versleten delen. Als een uitgebreide reparatie is vereist, dient u contact op te nemen met de klantenservice. Toepassing:

• Let op, scherp gereedschap. Let op dat u niet in uw vingers of tenen snijdt. Zorg dat uw voeten en vin- gers zich niet nabij de cilinder bevinden. Er bestaat gevaar voor letsel!

• Gebruik het apparaat niet bij regen, bij slechte weersomstandigheden, in een vochtige omgeving of op nat gras. Werk alleen bij daglicht of een goede verlichting. Werk niet met het apparaat, wanneer u moe of niet geconcentreerd bent of na inname van drugs of tabletten. Las altijd tijdig een werkpauze in. Gebruik uw gezond verstand tijdens de werk- zaamheden.

• Maak u vertrouwd met uw omgeving en neem mo- gelijke gevaren in acht, die u door het geluid van de motor wellicht niet kunt horen.

• Neem bij werkzaamheden een veilige stabiele stand in, met name op hellingen. Werk altijd dwars op de helling, nooit op- en neerwaarts. Wees met name voorzichtig als u uw rijrichting op de helling verandert. Werk nooit op overmatig steile hellingen. m Belangrijk! Het apparaat en zijn verpakking zijn geen speelgoed. Laat kinderen niet spelen met de plastic zakken, ver- pakkingsfolie en kleine onderdelen. Er bestaat een risico op doorslikken of verstikking!

Het apparaat is geschikt voor het omgraven van aar-

(bijv. tuinbedden). Neem altijd de beperkingen in de veiligheidsaanwijzingen in acht. De gebruiksaanwij- zing bevat ook de bedrijfs-, onderhouds- en instand- houdingsvoorwaarden. Vanwege veiligheidsredenen mag het apparaat niet gebruikt worden als aandrijfapparaat voor andere ge- reedschappen en gereedschapssets van welke soort dan ook. De machine mag alleen voor de voorge- schreven doeleinden worden gebruikt. Elk ander of verdergaand gebruik is niet volgens de voorschriften. Voor hieruit resulterende schade of letsel is de gebruiker/bediener aansprakelijk en niet de fabrikant. De apparatuur mag alleen worden gebruikt voor het voorgeschreven doel. Elk ander gebruik wordt be- schouwd als een geval van onjuist gebruik. De ge- bruiker / bediener, en niet de fabrikant, zal aanspra- kelijk worden gesteld voor schade of letsel van welke aard dan ook als gevolg van dergelijk onjuist gebruik.

5. Belangrijke informatie

Let op! Bij gebruik van elektrische apparaten dient u de volgende fundamentele veiligheidsmaatregelen te nemen ter bescherming tegen elektrische schok- ken, letsel en brandgevaar. Lees alle voorschriften alvorens deze machine te gebruiken en bewaar de veiligheidsvoorschriften. Werken met het apparaat: Voorzichtig! Het apparaat kan ernstig letsel ver- oorzaken. Zo voorkomt u ongevallen en letsel: Voorbereiding:

• Het apparaat is niet geschikt om te gebruiken door kinderen.

• Laat het apparaat niet gebruiken door kinderen of andere personen die de gebruiksaanwijzing niet kennen. Lokale bepalingen kunnen de minimum- leeftijd van de bediener deniëren.

• Dit apparaat is niet bestemd voor gebruik door per- sonen (inclusief kinderen) met fysieke, sensorische of verstandelijke beperkingen of met een gebrek aan ervaring en/of kennis, tenzij zij onder toezicht staan van een voor hun veiligheid verantwoordelij- ke persoon, of van hem of haar instructies krijgen hoe het apparaat moet worden gebruikt.

• Gebruik het apparaat nooit, wanneer er personen, met name kinderen en huisdieren in de buurt zijn.46 NL www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 Controleer met name de elektrakabel en de start- kabel op beschadiging. Om eventueel onbalans te vermijden mogen beschadigde gereedschappen of bouten alleen als set worden vervangen.

• Gebruik alleen onderdelen en accessoires die door de fabrikant geleverd en aanbevolen worden. Het gebruik van andere onderdelen leidt tot onmiddel- lijk verlies van aanspraak op garantie.

• Zorg dat alle moeren, bouten en schroeven zijn vastgedraaid om er zeker van te zijn dat het appa- raat zich in een veilige werktoestand bevindt.

• Probeer niet om het apparaat zelf te repareren, ten- zij u hiervoor bent opgeleid. Alle werkzaamheden die niet in deze handleiding aangegeven worden, mogen alleen door onze gemachtigde klantenser- vice worden uitgevoerd.

• Ga zorgvuldig met uw apparaat om. Houd het ge- reedschap schoon om beter en veiliger te kunnen werken. Neem de onderhoudsvoorschriften in acht.

• Zorg dat uw apparaat niet overbelast raakt. Werk uitsluitend binnen het aangegeven vermogensbe- reik. Gebruik geen machines met minder vermogen voor zware werkzaamheden. Gebruik de apparaat niet voor doeleinden, waarvoor het niet bestemd is. Elektrische veiligheid: Voorzichtig! Zo voorkomt u ongevallen en letsels door een elektrische schok:

• Voer voor elke ingebruikname een visuele controle van de elektra- en verlengkabels uit op tekenen van beschadiging of slijtage.

• Houd de elektrakabel uit de buurt van het snijge- reedschap. Als de leiding tijdens het gebruik wordt beschadigd, koppelt u deze direct los van het net- werk.

• De leiding pas aanraken als deze van de stroomvoorziening is losgekoppeld.

• De verlengkabels buiten het bereik van de tanden houden. De tanden kunnen de leidingen beschadi- gen en daardoor contact maken met actieve delen.

• Een beschadigde leiding niet op de stroomvoor- ziening aansluiten en een beschadigde leiding niet aanraken, voordat deze van de stroomvoorziening is losgekoppeld. Een beschadigde leiding kan con- tact met actieve delen veroorzaken.

• Let op dat de stroomvoorziening overeenkomen met de gegevens van het typebordje.

• Sluit het apparaat zo mogelijk alleen aan op een contactdoos met een aardlekschakelaar (FI-scha- kelaar) met een activeringsstroom van niet meer dan 30 mA.

• Let op dat uw lichaam geen contact maakt met ge- aarde onderdelen (bijv. metalen hekken, metalen stijlen).

• Gebruik uitsluitend een toegestane verlengsnoer van het type H05VV-F, dat maximaal 75 meter lang is en geschikt is voor gebruik buitenshuis. De kabelstrengdoorsnede van het verlengsnoer moet minstens 2,5 mm

bedragen. Rol een kabelhaspel voor gebruik altijd helemaal af. Controleer de kabel op schade.

• Gebruik het apparaat alleen in een langzaam tem- po en houd de greep met beide handen vast. Wees met name voorzichtig als het apparaat moet wor- den gekeerd of als u deze naar u toe trekt. Gevaar op struikelen!

• Start of bedien de starthendel voorzichtig overeen- komstig de aanwijzingen in deze handleiding.

• Kantel het apparaat niet tijdens het starten, behalve als deze moet worden opgetild. In dit geval kantelt u het apparaat slechts zo ver, als absoluut noodza- kelijk, en tilt u uitsluitend de zijde op die richting de bedieningspersoon is gekeerd.

• Als het apparaat na het heffen weer op de grond wordt geplaatst, moeten beide handen in werkpo- sitie staan.

• Gebruik het apparaat niet nabij ontvlambare vloei- stoffen of gassen. Bij het niet in acht nemen bestaat brand- of explosiegevaar. Werkonderbreking:

• Na het uitschakelen van het apparaat, draait de ci- linder nog enkele seconden door. Handen en voe- ten buiten bereik houden.

• Stel de werkdiepte van het apparaat alleen in tij- dens stilstand

• De tanden pas aanraken als het apparaat is los- gekoppeld van de stroomvoorziening en de tanden volledig tot stilstand zijn gekomen.

• Verwijder aarde alleen als het apparaat volledig tot stilstand is gekomen.

• Schakel het apparaat uit als u deze transporteert, optilt of wilt kantelen en als andere dan te bewer- ken oppervlakken moeten worden overgestoken.

• Laat het apparaat nooit zonder toezicht achter op de werkplek.

• Schakel het apparaat uit en trek de stekker eruit: - altijd als u de machine verlaat, - voordat u de messen reinigt of blokkeringen ver- wijdert, - als het apparaat niet wordt gebruikt, - bij alle onderhouds- en reinigingswerkzaamhe- den, - als de stroomkabel is beschadigd of in de war zit, - als het apparaat tijdens de werkzaamheden een obstakel raakt of als er ongewone trillingen optre- den. Controleer in dit geval het apparaat op scha- de en laat deze zo nodig repareren.

• Bewaar het apparaat op een droge plek en buiten het bereik van kinderen. Voorzichtig! Zo voorkomt u schade aan het appa- raat en eventueel daaruit resulterend letsel: Zorg dat u het apparaat in stand houdt

• Schakel het apparaat uit en til het op als u over trappen moet lopen.

• Voer voor elk gebruik een visuele controle van het apparaat uit. Gebruik het apparaat niet als de veiligheidsinrichtingen (bijv. botsbeveili- ging), onderdelen van de snij-inrichting of bou- ten ontbreken, versleten of beschadigd zijn.47NL www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 Onzekerheid K 3 dB(A) Geluidsvermogen LwA 93 dB(A) Onzekerheid K 1,02 dB(A) Trillingen op het rondhout 1,796 m/s

Onzekerheid K 1,5 m/s

Bescherming klasse II Veiligheidsklasse IPX4 Gewicht 13,1 kg Beperk de geluidsproductie en trillingen tot een minimum!

• Gebruik uitsluitend goed functionerende appara- ten.

• Onderhoud en reinig het apparaat regelmatig.

• Pas uw werkwijze aan het apparaat aan.

• Zorg dat het apparaat niet overbelast raakt.

• Laat het apparaat eventueel controleren.

• Schakel het apparaat uit als deze niet in bedrijf is.

7. Vóór ingebruikneming

Vóór het aansluiten controleren of de gegevens ver- meld op het kenplaatje overeenstemmen met de ge- gevens van het stroomnet. m Voorzichtig! Telkens voor het instellen, het uit- voeren van onderhoud of reparaties de stekker uit het stopcontact trekken! De motorschoffelmachine is bij levering deels ge- demonteerd. De handgreep en de rij-inrichting moet voor gebruik van de motorschoffelmachine worden gemonteerd. Neem de gebruiksaanwijzing stapsge- wijs in acht en raadpleeg de afbeeldingen zodat het monteren voor u eenvoudiger wordt. Montage m Voorzichtig! Voor de inbedrijfstelling moet het apparaat volle- dig geïnstalleerd worden! Montage van de centrale stangen (afb. 3) De centrale stangen (4) worden na elkaar aan de beugelstang (5) gemonteerd. Leg de eerste centrale stang (4) buiten op de beugelstang (5) en schuif de slotbout (9) door het daarvoor aanwezige boorgat. Let erop dat het vierkant van de bout (9) in het vier- kant van de centrale stang (4) zit. Vervolgens wordt de vleugelmoer (10) ingeschroefd en handvast aan- gehaald. Dezelfde werkwijze geldt voor de tweede centrale stang (4)

• Gebruik voor het aanbrengen van het verlengsnoer de daartoe aangebrachte kabeltrekontlasting.

• Gebruik de kabel niet om de stekker uit de contact- doos te trekken. Bescherm de kabel tegen hitte, olie en scherpe kanten.

• Schakel het apparaat uit en trek de stekker uit de contactdoos als het snoer is beschadigd. Als het snoer van dit apparaat wordt beschadigd, moet deze door de fabrikant of de klantenservice of een soortgelijke gekwaliceerde persoon worden ver- vangen om enig gevaar te vermijden.

• Als het snoer is beschadigd, trekt u eerst de ver- lengsnoer uit het stopcontact. Vervolgens kunt u het snoer van het apparaat verwijderen.

• Wanneer de snoer van dit apparaat beschadigd raakt, moet deze door de fabrikant, diens service- dienst of door een soortgelijk gekwaliceerde per- soon vervangen worden om gevaar te vermijden. Residuele risico’s Er zullen altijd residuele risico‘s bestaan, zelfs als u deze apparatuur gebruikt volgens de in- structies. De volgende gevaren kunnen zich voordoen naar aanleiding van de bouw en het ontwerp van dit gereedschap.

1. Het effect van lawaai kan gehoorverlies zijn.

2. Lichamelijk letsel door hand-arm-bewegingen als

het apparaat gedurende een langere periode wordt gebruikt of niet conform de voorschriften wordt be- diend en onderhouden.

3. Gevaar voor de gezondheid, veroorzaakt door

elektriciteit bij gebruik van onjuiste snoeren.

4. Letselgevaar door de roterende mescilinder.Daar-

naast kan er, ondanks alle voorzorgsmaatregelen, sprake zijn van niet-zichtbare restrisico‘s.

5. De restrisico‘s kunnen tot een minimum worden

beperkt wanneer aan de „Veiligheidsmaatregelen“ en het „Gebruik volgens bestemming“ wordt vol- daan en de gebruiksaanwijzing in zijn geheel wordt opgevolgd. Waarschuwing! Dit apparaat genereert tijdens het gebruik een elektromagnetisch veld. Onder bepaalde omstandigheden kan dit magnetisch veld van invloed zijn op actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te vermin- deren, raden wij aan dat mensen met medische im- plantaten hun arts en de fabrikant raadplegen van het medische implantaat alvorens de machine te be- dienen.

In- en uitschakelen van de machine (afb. 7) Om het ongewenst inschakelen van de motorschof- felmachine te voorkomen, is de gashendel (1a) uitge- rust met een ontgrendelingsknop (13), die ingedrukt moet worden, voordat de aan/uit-schakelaar (14) kan worden ingedrukt. Als de aan/uit-schakelaar (14) wordt losgelaten, schakelt de motorschoffelmachine uit. Voer deze procedure enkele keren door, zodat u zeker weet dat uw apparaat goed functioneert. Voor- dat u reparatie- of onderhoudswerkzaamheden aan het apparaat uitvoert, moet u controleren of de mes- cilinder niet draait en het apparaat is losgekoppeld van de stroomvoorziening. De door de greep (1a/b) aangegeven veiligheidsaf- stand tussen de behuizing en de gebruiker moet al- tijd in acht worden genomen. Tijdens werkzaamhe- den aan struikgewassen en hellingen moet uiterst voorzichtig te werk worden gegaan. Zorg altijd voor een stabiele stand, draag schoenen met antislipbe- stendige zolen en een lange broek. Werk altijd dwars op een helling. Hellingen van meer dan 15 graden mogen met de motorschoffelmachine vanwege vei- ligheidsredenen niet worden bewerkt. Wees met na- me voorzichtig bij het achterwaarts verplaatsen en bij het trekken van de motorschoffelmachine. Gevaar voor struikelen! Aanwijzingen voor correct werken Breng de motorschoffelmachine langzaam en voor- zichtig naar voren. Werk de oppervlakken in rechte banen af. Laat deze iets overlappen om geen stre- pen te laten staan. Gebruik het apparaat alleen voor reeds losgemaakte aarde. Het apparaat mag niet ge- bruikt worden om grasperken om te graven. Gevaar! De mescilinder draait na het uitschakelen van de motor nog enkele seconden verder. Probeer nooit de mescilinder te stoppen. Als de bewegende mes- cilinder op een voorwerp slaat, moet de motorschof- felmachine worden uitgeschakeld en wacht u tot de mescilinder volledig tot stilstand is gekomen. Con- troleer vervolgens de toestand van de mescilinder. Als deze is beschadigd, moet de cilinder worden ver- vangen. Leg het gebruikte apparaatsnoer in lussen voor de gebruikte contactdoos op de aarde. Werk uit de buurt van de contactdoos resp. de kabel en let op dat het snoer altijd buiten het te bewerken oppervlak ligt, zodat het snoer niet door de motor- schoffelmachine wordt overreden. Hoogte-afstelling (afb. 9-10) De werkdiepte van de motorschoffelmachine wordt ingesteld door het afstellen van de rij-inrichting (21). De diepte is instelbaar in 4 niveaus.

Montage van de dwarsbeugel (afb. 4) Schroef de plaatschroeven (11) uit de dwarsbeugel (3). Schuif de gashendel (1a) en de handgreep (1b) door de boorgaten in de dwarsbeugel (3) en lijn deze zo uit dat de boorgaten (afb. 4) zijn uitgelijnd. Schroef vervolgens de plaatschroeven (11) in. Montage van de gashendel en handgreep (afb. 5) Voer de gashendel (1a) en de handgreep (1b) tussen de centrale stangen (4) in. De gashendel (1a) moet op de rechterzijde van de machine worden bevestigd (gezien vanuit de werkrichting). De handgreep (1b) aan de linkerzijde. Het netsnoer (2) moet binnen de centrale stangen (4) worden doorgevoerd. Steek nu de slotbouten (9) door de aanwezige boor- gaten in de centrale stangen (4) en de beugelstang (5). Let erop dat het vierkant van de bout (9) in het vierkant van de centrale stang (4) zit. Schroef vervol- gens de vleugelmoeren (10) in en haal deze hand- vast aan. Netsnoer verplaatsen (afb. 6/7) Monteer de kabelgeleiding (12) aan de rechter (in werkrichting) centrale stang (4), indien u deze op- steekt. Nu klikt u het netsnoer vast in de kabelge- leiding (12). Aanvullend wordt het netsnoer (2) in de hiervoor bestemde houder op de dwarsbeugel (3) vastgeklemd. Voor het verlengsnoer is op de gas- greep (1a) een kabeltrekontlasting (15) aangebracht. Borg eerst het verlengsnoer en sluit deze vervolgens aan op het netsnoer (2). Rij-inrichting monteren (8 -10) Plaats de wielopname (20) op het aandrijfhuis (22) van uw apparaat. Schuif nu beide cilinderschroeven M6 (19) door de aangebrachte boorgaten. Schroef nu de borgmoeren M6 (18) er in en haal deze met ge- reedschap aan. Nu wordt de rij-inrichting (21) door de lus van de wielopname (20) geschoven. Borg nu met behulp van de vleugelmoer M6 (16) en de vleugelschroef M6 (17) de rij-inrichting (21). In de rij-inrichting (21) zijn vier boorgaten aangebracht waarmee de freesdiepte wordt bepaald (zie onder 8. Bediening). Mescilinder monteren (afb. 11) Schuif de mescilinder (7) op de aandrijfas (23) van het apparaat. De mescilinders (7) kunnen rechts- en linksom worden gemonteerd. Let erop dat het boor- gat van de mescilinder (7) en de aandrijfas (23) zijn uitgelijnd. Nu wordt de schroef M8 (24) doorgestoken en met de moer M8 (25) geborgd. Haal de moer (16) handvast aan. Voor demontage: In omgekeerde volg- orde te werk gaan.49NL www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58

• Gegevens van het typeplaatje van de machine

• Gegevens van het typeplaatje van de motor

m Gevaar! Telkens voor het instellen, het uitvoeren van onderhoud of reparaties de stekker uit het stop- contact trekken! Reiniging

• Hou de veiligheidsinrichtingen, de ventilatiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.

• Het is aan te bevelen het toestel direct na elk ge- bruik te reinigen.

• Reinig het toestel regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcompo- nenten van het toestel kunnen aantasten. Let er goed op dat geen water in het toestel terechtkomt. Koolborstels Bij overmatige vonkvorming moet u de koolborstels door een elektricien laten controleren. Gevaar! De koolborstels mogen alleen door een elektricien worden vervangen. Onderhoud

• Een versleten of beschadigde mescilinder moet door een bevoegde monteur worden vervangen

• Let op dat alle bevestigingselementen (schroeven, moeren enz.) altijd goed zijn aangehaald, zodat u met de motorschoffelmachine altijd veilig kunt werken.

• Bewaar de motorschoffelmachine in een droge ruimte.

• Voor een lange levensduur moeten alle schroefde- len alsook de wielen en assen worden gereinigd en aansluitend worden geolied.

• Het regelmatige onderhoud van de motorschoffel- machine beschermt niet alleen de duurzaamheid en het prestatieniveau, maar draagt ook bij aan zorgvuldig en eenvoudig omgraven van uw tuin.

• Aan het einde van het seizoen deint u een algeme- ne controle uit te voeren aan de motorschoffelma- chine en verwijdert u alle verzamelde resten. Voor elk begin van het seizoen moet de status van de motorschoffelmachine absoluut worden gecontro- leerd. Bij nodige reparaties dient u contact op te nemen met de klantenservice.

Sla het apparaat en de hulpstukken op een donkere, droge en vorstvrije plaats en voor kinderen ontoe- gankelijke plaats op. De optimale opslagtemperatuur ligt tussen 5 en 30˚C. Bewaar het elektrisch apparaat in de originele verpakking. Voor het instellen wordt de vleugelmoer M6 (16) en de vleugelschroef M6 (17) verwijderd. De rij-inrich- ting (21) wordt nu uitgelijnd met het overeenkomsti- ge boorgat voor het instellen van de diepte. Schroef nu de vleugelschroef (17) met de vleugelmoer (16) weer vast. Transport en opslag (afb. 12) Trek voor transport het netsnoer van het apparaat uit het stopcontact! Open de twee vleugelmoeren (10) in zoverre dat de greep naar voren geklapt kan worden. Let op! Be- knellingsgevaar aan de stangen. Nu kan de machine aan de handgreep (8) worden gedragen. Zo kan de machine ook optimaal worden bewaard.

9. Elektrische aansluiting

De geïnstalleerde elektromotor is bedrijfsklaar aangesloten. De aansluiting voldoet aan de re- levante VDE- en DIN-voorschriften. De netaansluiting van de klant en het gebruikte verlengsnoer moeten eveneens aan deze voor- schriften voldoen. Defecte elektrische aansluitkabel Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op. Mogelijke oorzaken zijn:

• Versleten plekken, als aansluitkabels door venster- of deuropeningen worden geleid.

• Knikken door een onvakkundige bevestiging of ge- leiding van de aansluitkabel.

• Snijplekken omdat over de aansluitkabel is gere- den.

• Beschadigde isolatie omdat de stekker uit het stop- contact is getrokken.

• Scheuren door veroudering van de isolatie. Dergelijke defecte elektrische aansluitkabels mogen niet worden gebruikt en zijn levensgevaarlijk als de isolatie is beschadigd. Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controleren de aan- sluitkabel niet op het elektriciteitsnet is aangesloten. Elektrische aansluitkabels moeten aan de relevan- te VDE- en DIN-voorschriften voldoen. Gebruik uit- sluitend aansluitkabels met de aanduiding H05VV-F. Op de aansluitkabel moet de type-aanduiding ver- meld staan. Wisselstroommotor De netspanning moet 230 Volt/50 Hz bedragen. Verlengsnoeren moeten tot max. 25 m lengte een diameter van 1,5 mm2 en bij een lengte van meer dan 25 m een diameter van meer dan 2,5 mm2 hebben. De netaansluiting wordt met 16 Amp (traag) bevei- ligd. Aansluitingen en reparaties van de elektrische uit- rusting mogen uitsluitend door een elektromonteur worden uitgevoerd. Vermeld in geval van vragen de volgende gegevens:

Storing Mogelijke oorzaak Oplossing Motor loopt niet aan a) Geen voedingsstroom b) Kabel defect c) Schakelaar stekker combinatie defect d) Aansluitingen op de motor of conden- sator losgeraakt c) Mescilinder geblokkeerd a) Snoer en zekering controleren b) Laat de machine door de klantenservice con- troleren c) Laat de machine door de klantenservice con- troleren d) Laat de machine door de klantenservice con- troleren e) Eventueel de werkdiepte veranderen, behui- zing reinigen, zodat de mescilinder vrij loopt Motorvermogen wordt minder a) Te harde grond b) Koolborstels versleten c) Mes sterk versleten a) Werkdiepte corrigeren b) Laat de machine door de klantenservice con- troleren c) Mes vervangen De motorschoffelmachi- ne kan bij het werken slechts moeilijk worden gecontroleerd (machine springt over of kruipt). a)Mes sterk versleten b)De grond is te hard a) Mes vervangen b) De gashendel op een lage snelheid instellen. Motor draait, mescilinder draait niet a) Aandrijving defect a) Laat de machine door de klantenservice con- troleren Dek het elektrisch apparaat af om het tegen stof of vocht te beschermen. Bewaar de gebruikshandleiding bij het elektrische apparaat.

12. Afvalverwijdering en recyclage

Het toestel bevindt zich in een verpakking om trans- portschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan in de grondstofkringloop teruggebracht worden. Batterij- en horen niet thuis bij het huisvuil. Gooi ze niet in het vuur of in het water. Batterijen moeten worden inge- zameld, gerecycleerd of milieuvriendelijk verwijderd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Ontdoe u van defecte onderdelen op de inzamelplaats waar u gevaarlijke afvalstoffen mag afgeven. Informeer u in uw speciaalzaak of bij uw gemeentebestuur! Oude apparatuur mag niet bij het huisafval wor- den gegooid! Dit symbool geeft aan dat dit product conform de richtlijn inzake verbruikte elektrische en elektronische apparatuur (2012/19/EU) en na- tionale wettelijke bepalingen niet bij het huis- houdelijk vuil mag worden gegooid. Dit product moet bij een hiervoor bestemde verzamelpunt worden af- gegeven. Dit kan bijv. door teruggave bij de aanschaf van een soortgelijk product of door inlevering bij een erkend inzamelpunt voor het recyclen van verbruikte elektrische en elektronische apparatuur. Het onjuist afvoeren van oude apparatuur kan door mogelijke gevaarlijke stoffen, die veelal in verbruik- te elektrische en elektronische apparatuur zijn ver- werkt, negatieve effecten op het milieu en de ge- zondheid van de mens hebben. Door een juiste afvoer van dit product levert u bovendien een bij- drage aan een effectief gebruik van natuurlijke res- sources. Informatie inzake inzamelpunten voor ver- bruikte apparatuur kunt u opvragen bij de gemeente, de publieke afvalverwerker, een erkend afvalverwer- kingsstation voor het afvoeren van verbruikte elek- trische en elektronische apparatuur of uw afvalver- werkingsstation.

13. Bestelling van reserveonderdelen

Bij het bestellen van reserveonderdelen moeten de volgende gegevens worden vermeld:

• Artikelnummer van het apparaat

• Nummer van het benodigde reserveonderdeel Service-informatie U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen. Slijtstukken*: Mescilinder, Koolborstels
