MANUALE UTENTE MTE450 SCHEPPACH

Zappa elettrica da giardino Traduzioni del manuale d‘uso originale

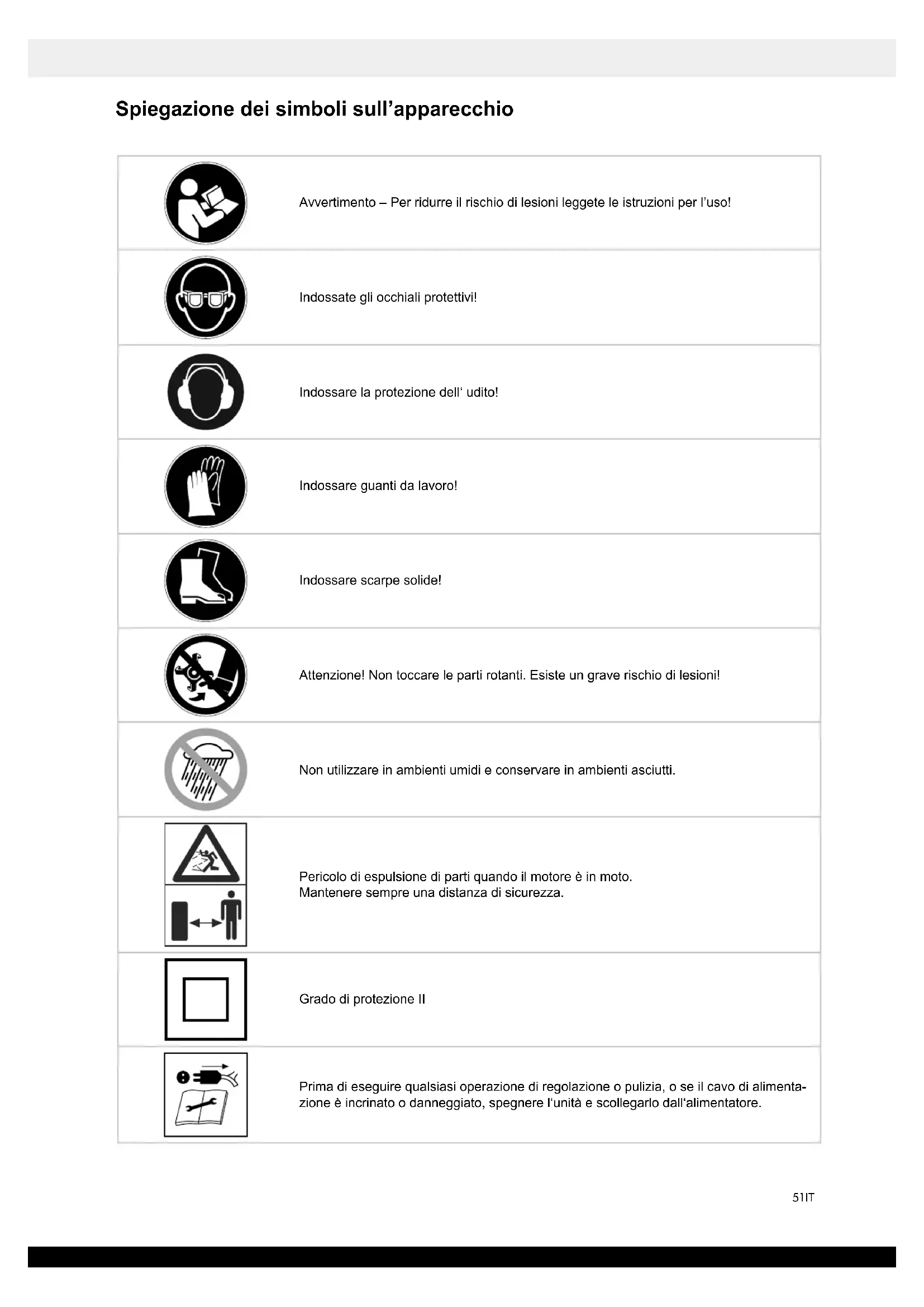

• niet verplicht bij de leveringsomvang begrepen!51IT www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 Spiegazione dei simboli sull’apparecchio Avvertimento – Per ridurre il rischio di lesioni leggete le istruzioni per l’uso! Indossate gli occhiali protettivi! Indossare la protezione dell‘ udito! Indossare guanti da lavoro! Indossare scarpe solide! Attenzione! Non toccare le parti rotanti. Esiste un grave rischio di lesioni! Non utilizzare in ambienti umidi e conservare in ambienti asciutti. Pericolo di espulsione di parti quando il motore è in moto. Mantenere sempre una distanza di sicurezza. Grado di protezione II Prima di eseguire qualsiasi operazione di regolazione o pulizia, o se il cavo di alimenta- zione è incrinato o danneggiato, spegnere l‘unità e scollegarlo dall‘alimentatore.52 IT www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 Attenzione! Il cavo di alimentazione può essere alimentato. Tenere il cavo di alimenta- zione lontano dai rulli del coltello. Livello di potenza sonora garantito L

Prodotto ed accessori in dotazione 54

Avvertenze importanti 55

Caratteristiche tecniche 57

Prima della messa in funzione 57

Ciamento elettrico 59

Smaltimento e riciclaggio 60

Ordine di pezzi di ricambio 60

Risoluzione dei guasti 61

6. Corpo della macchina

11. Vite per lamiera

13. Pulsante di sblocco

14. Interruttore di accensione/spegnimento

15. Scarico della trazione del cavo

18. Dado di sicurezza M6

21. Dispositivo di movimentazione

22. Scatola del riduttore

23. Albero di trasmissione

3. Prodotto ed accessori in dotazione

• 6x vite di chiusura (9)

• 6x dado ad alette (10)

• 2x vite a testa cilindrica M6 (19)

• 2x dado di sicurezza (18)

• 2x vite per lamiera (11)

• Dispositivo di movimentazione (21)

• Istruzioni per l‘uso

• Aprite l’imballaggio e togliete con cautela l’appa- recchio dalla confezione.

• Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

• Controllate che siano presenti tutti gli elementi forniti.

• Vericate che l’apparecchio e gli accessory non presentino danni dovuti al trasporto.

• Se possibile, conservate l’imballaggio no alla scadenza della garanzia.

FABBRICANTE: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen EGREGIO CLIENTE Le auguriamo un piacevole utilizzo del Suo nuovo apparecchio. Avvertenza: Ai sensi della legge sulla responsabilità dei prodotti attualmente in vigore, il fabbricante non è responsa- bile per eventuali danni che si dovessero vericare a questa apparecchiatura o a causa di questa in caso di:

• inosservanza delle istruzioni per l’uso,

• riparazioni effettuate da specialisti terzi non au- torizzati,

• installazione e sostituzione di ricambi non originali,

• utilizzo non conforme,

• avaria dell’impianto elettrico in caso di inosser- vanza delle disposizioni in materia elettrica e delle norme VDE 0100, DIN 57113 / VDE0113. Da osservare: Prima del montaggio e della messa in funzione, leg- gere tutto il testo delle istruzioni per l‘uso. Le presenti istruzioni per l’uso le consentono di co- noscere l‘utensile elettrico e di sfruttare le sue pos- sibilità d’impiego conformi. Le istruzioni per l‘uso contengono avvertenze impor- tanti su come utilizzare l‘utensile elettrico in modo sicuro, corretto ed economico e su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività ed aumentare l‘afdabilità e la durata dell‘utensile elettrico. Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l‘uso, è necessario altresì osservare le norme in vigore nel proprio Paese per l‘utilizzo dell‘utensile elettrico. Conservare le istruzioni per l’uso vicino all‘utensile elettrico, protette da sporcizia e umidità in una co- pertina di plastica. Esse devono essere attentamente lette e scrupolosamente osservate da tutti gli opera- tori prima di iniziare il lavoro. Sull‘utensile elettrico possono lavorare soltanto per- sone che sono state istruite sul suo uso e sui pericoli ad esso collegati. L‘età minima richiesta per gli ope- ratori deve essere assolutamente rispettata. Oltre agli avvisi di sicurezza contenuti nelle presenti istruzioni per l‘uso e alle disposizioni speciali in vi- gore nel proprio Paese, devono essere rispettate le regole tecniche generalmente riconosciute per l‘e- sercizio di macchine di lavorazione del legno. Non ci assumiamo alcune responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle pre- senti istruzioni e delle avvertenze di sicurezza.55IT www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58

• Indossare sempre un abbigliamento da lavoro idoneo, quali robuste scarpe da lavoro con suola antiscivolo, pantaloni lunghi di tessuto resistente, un paraorecchie e occhiali protettivi. Non utilizzare l’apparecchio a piedi nudi o indossando dei sandali.

• Non utilizzare l’apparecchio se danneggiato, in- completo o trasformato senza l’autorizzazione del fabbricante. Non utilizzare l’apparecchio con dispo- sitivi di protezione danneggiati o non presenti (ad es. leva di avvio, pulsante di sblocco, deettore).

• Non disabilitare mai i dispositivi di sicurezza (ad es. ssando la leva di avvio).

• Sorvegliare i bambini per evitare che giochino con l‘apparecchio.

• Prima di avviare l’apparecchio accertarsi che nell‘apertura delle lame non si siano inlati oggetti o rametti, che l’apparecchio sia stabile e l‘area di lavoro sia in ordine e non siano presenti ostacoli. Controllare lo stato del cavo di prolunga e del cavo di collegamento dell’apparecchio. Utilizzare i dispo- sitivi di protezione necessari.

• Se all’accensione l‘apparecchio vibra in modo ano- malo o emette dei rumori insoliti, staccare la spina dalla presa e controllare il rullo portalame. Assicu- rarsi che non vi siano pietre o rami che bloccano il rullo con lame o che siano incastrati tra le lame. Se non si riscontrano problemi, restituire l’apparecchio presso un centro di assistenza clienti.

• Se le lame non incidono più correttamente o il mo- tore è sovraccarico, controllare tutte le parti dell’ap- parecchio e sostituire le parti consumate. Se è ne- cessaria una riparazione più accurata, rivolgersi a un centro di assistenza clienti. Utilizzo:

• Attenzione: utensile con lame aflate. Pericolo di tagliarsi le dita delle mani o dei piedi. Tenere mani e piedi sempre lontani dal rullo durante il lavoro. Pericolo di lesioni!

• Non usare l’apparecchio sotto la pioggia, con mal- tempo, in ambienti umidi o sul prato bagnato. Lavo- rare solo con la luce del giorno o se è presente una buona illuminazione. Non utilizzare l’apparecchio se si è stanchi o non concentrati, né sotto l‘effetto di droghe o farmaci. Fare una pausa al momen- to giusto durante il lavoro. Attenersi alle regole di buonsenso durante il lavoro.

• Familiarizzare con l’ambiente e prestare attenzione a eventuali pericoli che non si possono sentire a causa del rumore del motore.

• Durante il lavoro accertarsi di essere in una posi- zione ben salda, in particolare sui pendii. Lavorare sempre trasversalmente al pendio, mai in su e in giù. Fare particolare attenzione quando si cambia la direzione di marcia in pendenza. Non lavorare su pendii eccessivamente ripidi.

• Utilizzare l‘apparecchio sempre lentamente e con entrambe le mani sull’impugnatura. Fare particola- re attenzione quando si gira il dispositivo o lo si tira verso di sé. Pericolo di inciampare! ATTENZIONE L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di pla- stica, lm e piccoli pezzi! Sussiste pericolo di inge- rimento e soffocamento!

Il dispositivo è adatto per scavare delle aiuole e cam- pi. Osservare le restrizioni nelle istruzioni di sicurez- za aggiuntive. L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’u- tilizzatore/l’operatore, e non il costruttore, è respon- sabile dei danni e delle lesioni di ogni tipo che ne ri- sultino. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigiana- le o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese com- merciali, artigianali o industriali, o in attivita equi- valenti.

5. Avvertenze importanti

Norme generali di sicurezza Questo apparecchio può causare lesioni gravi in caso di uso improprio. Prima di utilizzare l‘apparecchio, leggere attentamente le istruzioni per l’uso e familia- rizzare con tutti gli elementi di comando. Conservare con cura queste istruzioni in modo da avere sempre a disposizione le necessarie informazioni. Lavori con l’apparecchio: Cautela! L‘apparecchio può causare lesioni gravi. In questo modo si evitano incidenti e lesioni: Preparazione:

• L‘apparecchio non è destinato ai bambini.

• Non permettere mai a bambini o altre persone che non conoscano le istruzioni per l‘uso di utilizzare l’apparecchio. Le norme locali possono stabilire l‘età minima del personale operatore.

• L‘apparecchio non è progettato per essere utilizza- to da persone (bambini inclusi) con facoltà siche, psichiche e mentali limitate o che non abbiano la necessaria esperienza e/o conoscenza in merito al suo uso, a meno che non siano sorvegliate da una persona responsabile per la loro sicurezza o non ricevano adeguate istruzioni relative all‘utilizzo dell‘apparecchio.

• Non utilizzare mai l’apparecchio se nelle vicinanze sono presenti persone, in particolare bambini e ani- mali domestici.

• Controllare il terreno sul quale si utilizzerà l’appa- recchio e rimuovere pietre, bastoni, cavi o altri corpi estranei che possano incastrarsi nel rullo ed esse- re proiettati verso l‘esterno.56 IT www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 lare se il cavo di rete e la leva di avvio presentano segni di danneggiamenti. Per evitare sbilanciamen- ti, gli utensili e i bulloni danneggiati possono essere sostituiti solamente come set completo.

• Utilizzare soltanto pezzi di ricambio e accessori forniti e raccomandati dal fabbricante. L‘utilizzo di pezzi non originali annulla immediatamente i diritti di garanzia.

• Accertarsi che tutti i dadi, i bulloni e le viti siano stretti correttamente e che l’apparecchio sia in con- dizioni operative sicure.

• Non cercare di riparare da soli l’apparecchio a meno che non si possieda una formazione speci- ca.

• Tutte le operazioni non specicate nelle presenti istruzioni devono essere eseguiti esclusivamente dai punti di assistenza clienti da noi autorizzati.

• Trattare l‘apparecchio con cura. Tenere puliti gli utensili per poter lavorare in modo migliore e più sicuro. Attenersi alle istruzioni di manutenzione.

• Non sovraccaricare l‘apparecchio. Lavorare solo entro il campo di potenza indicato. Non utilizzare macchine poco potenti per lavori impegnativi. Non utilizzare l‘apparecchio per scopi a cui non è de- stinato. Sicurezza elettrica: Cautela! In questo modo si evitano incidenti e lesioni dovute a scariche elettriche:

• Prima di ogni messa in funzione, effettuare un controllo visivo dei cavi di rete e di prolunga per individuare eventuali segni di danneggiamento o invecchiamento.

• Tenere il cavo di rete lontano dagli utensili di taglio. Se il cavo viene danneggiato durante l’uso, stac- carlo subito dalla rete. Non toccare il cavo prima di averlo staccato dalla rete.

• Tenere le prolunghe lontano dalle lame. Le lame possono danneggiare i cavi e provocare il contatto con le parti attive.

• Non collegare un cavo danneggiato alla rete e non toccare il cavo prima di averlo staccato dalla rete. Un cavo danneggiato può provocare il contatto con parti attive.

• Accertarsi che la tensione di rete corrisponda alle speciche riportate nella targhetta del modello.

• Se possibile collegare l’apparecchio soltanto a una presa di corrente con dispositivo di protezione con- tro la corrente di guasto (interruttore FI per correnti di guasto) con una corrente di apertura non supe- riore a 30 mA.

• Evitare il contatto del corpo con componenti messi a terra (come ad es. recinzioni o pali in metallo).

• Utilizzare soltanto cavi di prolunga autorizzati del tipo H05VV-F, lunghi al massimo 75 m e destinati all’uso all‘aperto. La sezione del trefolo del cavo di prolunga deve essere di almeno 2,5 mm2. Sroto- lare sempre completamente un tamburo per cavi prima dell‘uso. Controllare che il cavo non presenti danni.

• Avviare il motore o azionare la leva di avvio con cautela, come da indicazioni fornite in queste istru- zioni.

• Non inclinare l’apparecchio all’avvio, salvo nei casi in cui deve essere sollevato. In questo caso, incli- narlo solo per quanto strettamente necessario e sollevarlo solo dal lato opposto a quello dell‘utiliz- zatore.

• Quando l’apparecchio viene riappoggiato sul terre- no dopo essere stato sollevato, entrambe le mani devono essere in posizione di lavoro.

• Non utilizzare l‘apparecchio in prossimità di liquidi o gas inammabili. La mancata osservanza di que- sta avvertenza può generare pericolo di incendio o di esplosione. Interruzione del lavoro:

• Quando si spegne l‘apparecchio, il rullo continua a girare per alcuni secondi. Tenere mani e piedi lon- tani.

• Regolare la profondità di lavoro del dispositivo solo in stato di arresto

• Non toccare le lame prima di aver scollegato l‘ap- parecchio dalla rete elettrica e di aver atteso che esse si siano fermate completamente.

• Rimuovere la terra solo quando l’apparecchio è fer- mo.

• Spegnere l’apparecchio quando deve essere tra- sportato, sollevato o ribaltato e quando si attraver- sano superci diverse da quella da trattare.

• Non lasciare mai l’apparecchio incustodito sul po- sto di lavoro.

• Spegnere l’apparecchio e staccare la spina di rete: - ogni volta che si abbandona la macchina, - prima di pulire le lame o di rimuovere eventuali blocchi, - quando l‘apparecchio non viene utilizzato, - durante tutti i lavori di manutenzione e pulizia, - se il cavo di alimentazione è danneggiato o intrec- ciato, - quando l’apparecchio incontra un ostacolo o si vericano vibrazioni insolite durante il lavoro. In questo caso controllare l’apparecchio per veri- care se ha subito danni ed eventualmente farlo riparare.

• Conservare l’apparecchio in un luogo asciutto e lontano dalla portata dei bambini. Cautela! In questo modo si evitano danni al dispo- sitivo e danni alle persone eventualmente derivanti da ciò: Cura dell’apparecchio

• Spegnere l’apparecchio e staccarlo dalla rete elet- trica estraendo la spina di alimentazione dalla pre- sa di corrente.

• Eseguire sempre, prima dell‘uso, un controllo visi- vo dello strumento. Non utilizzare l‘apparecchio se non sono presenti o sono usurati o danneggiati i di- spositivi di sicurezza (ad es. deettore), parti dell’at- trezzatura di taglio o bulloni. Controllare in partico-57IT www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58

Motore a corrente alter- nata 230 V~ 50 Hz Potenza 1500 W Larghezza di lavoro 450 mm Profondità di lavoro 180 mm Livello di pressione acustica L

3 dB(A) Livello di potenza acustica L

93 dB(A) Incertezza K

1,02 dB(A) Vibrazioni sulla traversa 1,796 m/s

Grado di protezione II Tipo di protezione IPX4 Peso 13,1 kg Ridurre al minimo le vibrazioni e la rumorosità!

• Utilizzare soltanto apparecchi che si trovano in uno stato perfetto.

• Eseguire regolarmente la manutenzione e la puli- zia dell‘apparecchio.

• Adattare il proprio modo di lavorare all‘apparec- chio.

• Non sovraccaricare l‘apparecchio.

• Far eventualmente controllare l‘apparecchio.

• Spegnere l‘apparecchio quando non viene utiliz- zato.

• Indossare un paio di guanti.

7. Prima della messa in funzione

Prima di collegare la segatrice, accertarsi che i da- ti sulla targhetta del modello corrispondano ai dati della rete elettrica disponibile. m Avviso! Prima di qualsiasi regolazione, riparazio- ne o manutenzione, staccare la spina! La motozappa viene consegnata parzialmente smon- tata. La maniglia e il dispositivo di movimentazione devono essere montati prima dell‘uso della motozap- pa. Attenersi alle istruzioni per l’uso passo per passo utilizzando le immagini come riferimento e montare più facilmente l‘apparecchio. Montaggio m Avviso! Prima di qualsiasi regolazione, riparazio- ne o manutenzione, staccare la spina! Montaggio della traverse centrali (Fig. 3) Le traverse centrali (4) vengono montate una dopo l'altra sulla traversa a staffa (5). Inserire la prima tra- versa centrale (4) esternamente sulla traversa a staffa (5) e spingere la vite di chiusura (9) nell'apposito foro.

• Per l‘applicazione del cavo di prolunga, utilizzare solo lo scarico della trazione del cavo previsto.

• Non estrarre la spina dalla presa tirando il cavo. Proteggere il cavo da calore, olio e spigoli appuntiti.

• Spegnere l’apparecchio e staccare la spina di rete dalla presa in caso di danneggiamento del cavo di collegamento. Per evitare pericoli, il cavo di col- legamento eventualmente danneggiato di questo apparecchio deve essere sostituito dal fabbricante o dal suo servizio clienti o da una persona con qua- lica analoga.

• Nel caso il cavo di rete sia danneggiato, estrarre subito il cavo di prolunga dalla presa, dopo di che si potrà rimuovere il cavo di collegamento dell’ap- parecchio.

• Il cavo di collegamento eventualmente danneggia- to di questo apparecchio deve essere sostituito dal costruttore o dal suo servizio clienti o da una per- sona con qualica analoga per evitare pericoli. Rischi residui La macchina è stata costruita secondo lo stato attuale della tecnica e conformemente alle rego- le di tecnica di sicurezza riconosciute. Tuttavia, durante il suo impiego, si possono presentare rischi residui:

1. danni all‘udito se non si indossa una protezione

per l‘udito adeguata.

2. danni alla salute, derivanti dalle oscillazioni della

mano e del braccio, nel caso il dispositivo venga utilizzato per un intervallo di tempo prolungato o non sia azionato o sottoposto a manutenzione in modo corretto.

3. Pericolo di natura elettrica a causa dell‘utiliz-

zo di cavi di alimentazione elettrica inadeguati.

4. Possibili lesioni a causa del rullo con le lame

5. Inoltre, nonostante tutte le misure precauziona-

li adottate, possono comunque insorgere rischi residui non evidenti.

6. I rischi residui possono essere minimizzati se si

rispettano complessivamente le parti relative a “Avvertenze di sicurezza”, “Utilizzo conforme” e le istruzioni per l’uso. Avviso! Questo elettroutensile genera un campo magnetico durante l‘esercizio. Tale campo può dan- neggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mor- tali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il produttore dell‘im- pianto medico prima di utilizzare l‘elettroutensile.58 IT www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 Stringere con forza il dado (25) manualmente. Per lo smontaggio: procedere in ordine inverso.

Accensione/spegnimento della macchina (Fig. 7) Per evitare un’accensione indesiderata della moto- zappa, la leva del gas (1a) è dotata di un pulsante di sblocco (13), che deve essere premuto prima di poter attivare l’interruttore di accensione/spegnimento (14). Quando si rilascia l’interruttore di accensione/spe- gnimento (14), la motozappa si spegne. Ripetere più volte la procedura per essere certi che l’apparecchio funzioni correttamente. Prima di intraprendere lavo- ri di manutenzione o di riparazione sull’apparecchio, accertarsi che il rullo delle lame non giri e che l’appa- recchio sia staccato dalla corrente. La distanza di sicurezza denita dalle maniglie (1a/b) tra il telaio e l’operatore deve sempre essere rispet- tata. Durante le operazioni su scarpate e pendenze, occorre prestare particolare attenzione. Assicurar- si di essere in posizione stabile, indossare scarpe con suole aderenti e antiscivolo, nonché pantaloni lunghi. Lavorare sempre in direzione trasversale ri- spetto alla pendenza. Per motivi di sicurezza, non si deve lavorare con la motozappa su pendenze su- periori a 15 gradi. Prestare particolare attenzione durante i movimenti all’indietro e di trazione della motozappa: pericolo di inciampare! Indicazioni per operazioni corrette Spingere lentamente con attenzione la motozappa in avanti. Trattare le superci su percorsi in linea ret- ta. Fare in modo che tali percorsi si sovrappongano leggermente per non lasciare indietro delle strisce. Utilizzare il dispositivo solo su terreni già dissodati. Non si deve utilizzare per rivoltare superci erbose. Regolazione in altezza (Fig. 9-10) La profondità di lavoro della motozappa si regola impostando il dispositivo di movimentazione (21). La profondità è regolabile su 4 livelli.

Per la regolazione si rimuove il dado ad alette M6 (16) e la vite ad alette M6 (17). Il dispositivo di mo- vimentazione (21) viene a questo punto allineato al rispettivo foro per la regolazione della profondità. Riavvitare dunque la vite ad alette (17) con il dado ad alette (16). Pericolo! Ricordarsi che le lame continuano a ruotare per al- cuni secondi dopo lo spegnimento del motore. Non provare mai a fermare il rullo. Se il rullo in movimento entra in contatto con un og- getto, fermare la motozappa e attendere no all’ar- resto completo del rullo. Assicurarsi che il quadrato della vite (9) sia inserito nel quadrato della traversa centrale (4). Si avvita poi sopra il dado ad alette (10) e lo si stringe bene. La stessa procedura è valida per la seconda traversa centrale (4) Montaggio della staffa trasversale (Fig. 4) Svitare le viti per lamiera (11) dalla staffa trasversale (3). Spingere la leva del gas (1a) e l'impugnatura (1b) attraverso i fori della staffa trasversale (3) e orientar- la in modo che i fori (Fig. 4) siano allineati. Avvitare poi le viti per lamiera (11). Montaggio della leva del gas e dell'impugnatura (Fig. 5) Inserire la leva del gas (1a) e l'impugnatura (1b) tra le traverse centrali (4). La leva del gas (1a) deve essere applicata sul lato destro della macchina (guardando in direzione di lavoro). L'impugnatura (1b) sul lato de- stro invece. Il cavo di rete (2) dovrebbe essere fatto passare dell'interno delle traverse centrali (4). Inlare le viti di chiusura (9) attraverso gli appositi fori del- le traverse centrali (4) e della traversa a staffa (5). Assicurarsi che il quadrato della vite (9) sia inserito nel quadrato della traversa centrale (4). Avvitare poi i dadi ad alette (10) e stringerli a mano. Posa del cavo di rete (Fig. 6/7) Montare il passacavi (12) sulla traversa centrale (4) destra (in direzione di lavoro) inserendolo su di essa. Fissare a questo punto il cavo di rete nel passacavi (12). Si aggancia poi il cavo di rete (2) nell‘apposito supporto sulla staffa trasversale (3). Per il proprio ca- vo di prolunga è applicato sulla leva del gas (1a) un sistema di scarico della trazione del cavo (15). Fis- sare in quel punto prima il proprio cavo di prolunga e poi collegare il relativo cavo di rete (2). Montaggio del dispositivo di movimentazione (8- 10) Inserire il supporto ruota (20) sulla scatola del ridut- tore (22) del proprio dispositivo. Spingere a questo punto le due viti a testa cilindrica M6 (19) attraverso gli appositi fori. Avvitare poi i dadi di sicurezza M6 (18) e stringerli con un utensile. A questo punto il dispositivo di movimentazione (21) viene spinto at- traverso il passante del supporto ruota (20). Fissare quindi con l'aiuto del dado ad alette M6 (16) e della vite ad alette M6 (17) il dispositivo di movimentazione (21). Nel dispositivo di movimentazione (21) sono ap- plicati quattro fori con i quali si denisce la profondità di fresatura (Vedere al punto 8. Funzionamento). Montaggio del rullo portalame (Fig. 11) Spingere il rullo portalame (7) sull‘albero di trasmis- sione (23) del dispositivo. I rulli portalame (7) pos- sono essere montati sul perimetro a destra come a sinistra. Assicurarsi che il foro del rullo portalame (7) e l‘albero di trasmissione (23) siano allineati. A questo punto si fa inla la vite M8 (24) e la si blocca con il dado M8 (25).59IT www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 Motore a corrente alternata

• La tensione di rete deve essere di 230 Volt – 50 Hz.

• I cavi di prolunga che misurano no a 25 m di lun- ghezza devono avere una sezione trasversale di 1,5 mm

, quelli che superano i 25 m, una sezione trasversale di almeno 2,5 mm

L’allacciamento alla rete viene assicurato con azione lenta a 16 A. Gli allacciamenti e le riparazioni all‘im- pianto elettrico possono essere eseguiti soltanto da un elettricista qualicato. In caso di domande indicare i seguenti dati:

• Tipo di corrente del motore

• Dati dell‘etichetta identicativa della macchina

• Dati dell‘etichetta identicativa del motore

m Avviso! Prima di qualsiasi regolazione, riparazione o manu- tenzione, staccare la spina! Pulizia

• Mantenere i dispositivi di sicurezza, le feritoie di ventilazione e l‘alloggiamento del motore il più possibile privi di polvere e di sporcizia. Pulire il dispositivo con un panno pulito o pulire sofando con aria compressa a bassa pressione.

• Consigliamo di pulire l’apparecchio subito dopo ogni utilizzo.

• Pulire regolarmente il dispositivo con un panno umido e sapone. Non utilizzare detergenti o sol- venti; questi potrebbero corrodere le parti in pla- stica dell’apparecchio. Controllate che non penetri acqua all‘interno del dispositivo. L‘entrata di acqua nel dispositivo elettrico aumento il rischio di scos- se elettriche. Spazzole di carbone In caso di sviluppo eccessivo di scintille, fare con- trollare le spazzole di carbone da un elettricista spe- cializzato. Pericolo! Le spazzole di carbone possono essere sostituite solo da un elettricista specializzato. Manutenzione

• Il rullo delle lame usurato o danneggiato deve es- sere sostituito da un tecnico autorizzato.

• Accertarsi che tutti gli elementi di ssaggio (viti, dadi, ecc.) siano sempre ben serrati, in modo da poter lavorare in sicurezza con la motozappa.

• Conservare la propria motozappa in un locale asciutto.

• Per una lunga vita utile dell‘apparecchio, è consi- gliabile pulire e in seguito ingrassare tutte le parti lettate, nonché le ruote e gli assi.

• La cura regolare della motozappa oltre a garantir- ne la durata e la qualità delle prestazioni, permette anche di ottenere un dissodamento della propria aiuola in modo facile e accurato. Controllare poi lo stato del rullo delle lame. Qualora abbia subito danni, occorre sostituirlo. Appoggiare il cavo di collegamento dell’apparecchio usato arrotolato su se stesso a terra davanti alla presa di corrente utilizzata. Lavorare a partire dalla presa o dal cavo e fare atten- zione che il cavo di collegamento dell’apparecchio resti sempre all’esterno della supercie da trattare, così che non sia possibile passare sul cavo con la motozappa. Trasporto e stoccaggio (Fig. 12) Scollegare il dispositivo dalla rete elettrica prima del trasporto! Aprire i due dadi ad alette (10) no a quan- do non sia possibile ribaltare le maniglie in avanti. At- tenzione! Pericolo di schiacciamento sulle traverse. A quel punto la macchina può essere portata dalla maniglia di trasporto (8). In tal modo si può riporre anche la macchina in modo ottimale.

9. Ciamento elettrico

Il motore elettrico installato è collegato e pronto per l‘esercizio. L‘allacciamento è conforme alle disposizioni VDE e DIN pertinenti. L‘allacciamento alla rete del cliente e il cavo di prolunga utilizzato devono essere conformi a ta- li norme. Cavo di alimentazione elettrica difettoso Sui cavi di alimentazione elettrica si vericano spes- so danni all‘isolamento. Le cause possono essere le seguenti:

• Schiacciature, laddove i cavi di alimentazione ven- gono fatti passare attraverso nestre o interstizi di porte.

• Piegature a causa del ssaggio o della conduzione dei cavi stessi eseguiti in modo non appropriato.

• Tagli causati dal transito sui cavi di alimentazione.

• Danni all‘isolamento causati dalle operazioni di di- stacco dalla presa a parete.

• Cricche a causa dell‘invecchiamento dell‘isola- mento. Tali cavi di alimentazione elettrica difettosi non pos- sono essere utilizzati e rappresentano un pericolo mortale a causa dei danni all‘isolamento. Controllare regolarmente che i cavi di alimentazio- ne elettrica non siano danneggiati. Assicurarsi che, durante tale controllo, il cavo di alimentazione non sia collegato alla rete elettrica. I cavi di alimentazione elettrica devono essere con- formi alle disposizioni VDE e DIN pertinenti. Utiliz- zare soltanto i cavi di alimentazione con la dicitura H05VV- F. La stampa della denominazione del modello sul cavo di alimentazione è obbligatoria.60 IT www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58

• A ne stagione sottoporre la motozappa a un con- trollo generale e rimuovere tutti i resti accumulatisi. Prima di ogni inizio di stagione controllare tassati- vamente lo stato della motozappa. Qualora siano necessari interventi di riparazione, rivolgersi a un nostro punto di assistenza clienti.

Stoccare l’apparecchio e i relativi accessori in un luogo buio, asciutto e non soggetto a gelo, non ac- cessibile ai bambini. La temperatura di stoccaggio ideale è compresa tra 5 e 30 °C. Conservare l’elettroutensile nell’imballaggio origi- nale. Coprire l’elettroutensile per proteggerlo da polvere o umidità. Conservare le istruzioni per l’uso nei pressi dell’e- lettroutensile.

12. Smaltimento e riciclaggio

L’apparecchio si trova in una confezione per evitare i danni dovuti al trasporto. Questo imballaggio rap- presenta una materia prima e può perciò essere uti- lizzato di nuovo o riciclato. L’apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Consegnate i pezzi difettosi allo smaltimento di riuti speciali. Per informazioni rivolgetevi ad un negozio specializzato o all’amministrazione comunale! Non smaltire i dispositivi usati insieme ai riuti domestici! Questo simbolo indica che il prodotto non de- ve essere smaltito con i riuti domestici come da direttiva per gli strumenti elettrici ed elet- tronici usati (2012/19/UE) e in base alle leggi nazionali. Questo prodotto deve essere consegnato presso un apposito centro di raccolta. Questo può essere eseguito ad es. restituendo il prodotto vec- chio all‘atto dell‘acquisto di un prodotto simile o con- segnandolo presso un centro di raccolta autorizzato al riciclaggio di strumenti elettrici ed elettronici usa- ti. La gestione impropria di dispositivi usati può ri- percuotersi negativamente sull‘ambiente e sulla sa- lute umana, a causa di sostanze potenzialmente pericolose spesso contenute negli strumenti elettrici ed elettronici. Uno smaltimento corretto del prodotto contribuisce inoltre a sfruttare in modo efciente le risorse.Le informazioni sui centri di raccolta per di- spositivi usati sono reperibili presso la propria am- ministrazione comunale, l‘azienda municipalizzata per la nettezza urbana, un centro autorizzato allo smaltimento di strumenti elettrici ed elettronici usati o presso il servizio di nettezza urbana.

13. Ordine di pezzi di ricambio

In caso di ordinazione di pezzi di ricambio è neces- sario indicare quanto segue:

• Modello dell‘apparecchio

• Numero articolo dell‘apparecchio

• Codice di ricambio del pezzo di ricambio neces- sario Informazioni sul Servizio Assistenza Si deve tenere presente che le seguenti parti di que- sto prodotto sono soggette a un‘usura naturale o do- vuta all‘uso ovvero che le seguenti parti sono neces- sarie come materiali di consumo. Parti soggette ad usura *: Rullo con lame, spazzole in carbonio

• non necessariamente compreso tra gli elementi for- niti!61IT www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58

14. Risoluzione dei guasti

• 6x vite di chiusura (9)

• 2x vite per lamiera (11)
