РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ALS 30 BOSCH

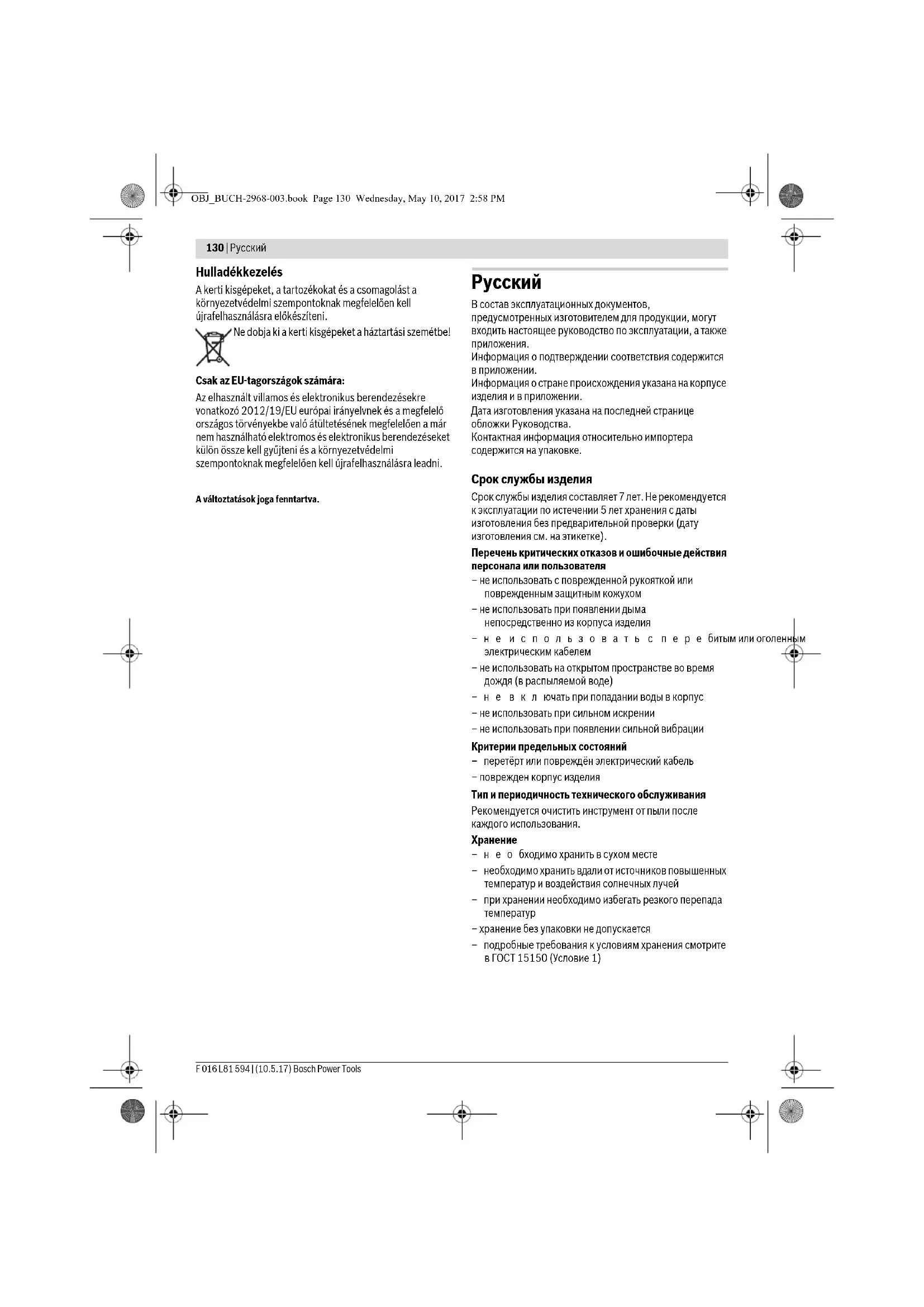

В состав эксплуатационных документов, предусмотренных изготовителем для продукции, могут входить настоящее руководство по эксплуатации, а также приложения. Информация о подтверждении соответствия содержится в приложении. Информация о стране происхождения указана на корпусе изделия и в приложении. Дата изготовления указана на последней странице обложки Руководства. Контактная информация относительно импортера содержится на упаковке. Срок службы изделия Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки (дату изготовления см. на этикетке). Перечень критических отказов и ошибочные действия персонала или пользователя – не использовать с поврежденной рукояткой или поврежденным защитным кожухом – не использовать при появлении дыма непосредственно из корпуса изделия –не использовать с перебитым или оголенным электрическим кабелем – не использовать на открытом пространстве во время дождя (в распыляемой воде) –не включать при попадании воды в корпус – не использовать при сильном искрении – не использовать при появлении сильной вибрации Критерии предельных состояний – перетёрт или повреждён электрический кабель – поврежден корпус изделия Тип и периодичность технического обслуживания Рекомендуется очистить инструмент от пыли после каждого использования.

–необходимо хранить в сухом месте –необходимо хранить вдали от источников повышенных температур и воздействия солнечных лучей –при хранении необходимо избегать резкого перепада

– хранение без упаковки не допускается –подробные требования к условиям хранения смотрите в ГОСТ 15150 (Условие 1) OBJ_BUCH-2968-003.book Page 130 Wednesday, May 10, 2017 2:58 PMРусский | 131 Bosch Power Tools F 016 L81 594 | (10.5.17) Транспортировка –категорически не допускается падение и любые механические воздействия на упаковку при транспортировке – при разгрузке/погрузке не допускается использование любого вида техники, работающей по принципу зажима

–подробные требования к условиям транспортировки смотрите в ГОСТ 15150 (Условие 5) Указания по безопасности Внимание! Внимательно прочитайте следующие указания. Ознакомьтесь с элементами управления и правильным пользованием садового инструмента. Сохраняйте руководство по эксплуатации для дальнейшего использования. Пояснения к символам на садовом инструменте Общее указание на наличие

Прочитайте руководство по эксплуатации. Следите за тем, чтобы отбрасываемые работающей машиной предметы не травмировали находящихся вблизи людей. Предупреждение: Выдерживайте безопасное расстояние до садового инструмента, когда он работает. Вращающаяся воздуходувка. Не вставляйте руки и ноги в отверстия, когда садовый инструмент работает. Не вставляйте руки и ноги в отверстия, когда садовый инструмент работает. Следите за тем, чтобы чужеродные предметы, отлетающие от садового инструмента, не травмировали находящихся поблизости людей. Следите за тем, чтобы другие лица находились на безопасном расстоянии от садового инструмента. Обязательно надевайте средства защиты органов слуха и защитные очки. Не работайте в дождь и не оставляйте воздуходувку/ садовый пылесос на улице, когда идет дождь. Выключайте садовый инструмент и вытаскивайте штепсельную вилку из розетки перед изменением настроек на садовом инструменте, его очисткой или техобслуживанием, если запутался, перерезан или поврежден шнур или если Вам нужно оставить воздуходувку/садовый пылесос без

Прежде чем прикасаться к деталям садового инструмента, подождите, пока все его детали полностью не остановятся. Ножи продолжают вращаться некоторое время после выключения садового инструмента и могут причинить телесные повреждения. Эксплуатация Никогда не позволяйте пользоваться садовым OBJ_BUCH-2968-003.book Page 131 Wednesday, May 10, 2017 2:58 PM132 | Русский F 016 L81 594 | (10.5.17) Bosch Power Tools инструментом детям или лицам, не знакомым с этими указаниями. Национальные предписания могут ограничивать возраст оператора. Если Вы не пользуйтесь садовым инструментом, храните его в недосягаемом для детей месте. Этот садовый инструмент не предназначен для использования лицами (включая детей) с ограниченными психическими или сенсорными способностями, с нарушениями психического здоровья, а также с недостаточным опытом/знаниями, исключая случаи, когда эксплуатация осуществляется такими лицами под наблюдением ответственного за их безопасность либо после получения от ответственного за безопасность соответствующих разъяснений относительно эксплуатации данного садового инструмента. Необходимо проследить, чтобы дети не играли с садовым инструментом. Никогда не пользуйтесь садовым инструментом, если поблизости находятся другие люди, в особенности дети, или домашние

Оператор или пользователь ответственен за несчастные случаи и ущерб, нанесенный другим лицам или их имуществу. Во время работы в радиусе 3 м не должны находиться другие люди или животные. Посторонние лица в пределах рабочей зоны находятся под ответственностью пользователя. Используйте садовый инструмент только при дневном свете либо хорошем искусственном

Не пользуйтесь садовым инструментом, если Вы устали или больны, или находитесь под действием спиртных напитков, наркотических средств или медикаментов. Не работайте с садовым инструментом при плохих погодных условиях, в частности, когда собирается гроза. При использовании настоящего садового инструмента всегда прикрывайте верхнюю часть тела и руки прочной одеждой. Не работайте с садовым инструментом босяком или в открытых сандалиях. Всегда одевайте прочную обувь и длинные

Следите за тем, чтобы просторная одежда не попала в систему подачи воздуха, поскольку это чревато

Работайте с садовым инструментом только с монтированным соплом или монтированной всасывающей

Следите за тем, чтобы длинные волосы не попали в систему подачи воздуха, поскольку это чревато

OBJ_BUCH-2968-003.book Page 132 Wednesday, May 10, 2017 2:58 PMРусский | 133 Bosch Power Tools F 016 L81 594 | (10.5.17) Тщательно осмотрите участок, на котором Вам нужно собрать листья, и уберите всю проволоку и прочие чужеродные предметы. Каждый раз перед использованием проверяйте сетевой шнур/кабель- удлинитель на предмет повреждений и заменяйте его при необходимости. Защищайте сетевой шнур/кабель-удлинитель от высоких температур, масла и острых краев. Всегда прокладывайте шнур в направлении назад от садового инструмента. Используйте садовый инструмент только в предусмотренном для соответствующего режима работы положении. Нельзя переворачивать садовый инструмент в режиме всасывания. Никогда не используйте воздуходувку/садовый пылесос с поврежденными защитными устройствами, крышками или без предохранительных приспособлений, напр., без

Убедитесь, что при эксплуатации воздуходувки/садового пылесоса монтированы все прилагаемые рукоятки и защитные устройства. Никогда не пытайтесь работать с не полностью собранной воздуходувкой/не полностью собранным садовым пылесосом, в которой/в котором были выполнены недопустимые

При работе с воздуходувкой/ садовым пылесосом всегда следите за устойчивостью своего положения и сохраняйте равновесие. Внимательно следите за окружающей ситуацией и будьте готовы к возможным опасным моментам, которые Вы можете не услышать при уборке листьев. Избегайте неестественного положения тела и всегда сохраняйте равновесие. На наклонных поверхностях следите за устойчивостью своего

Передвигайтесь всегда спокойно, никогда не бегите. Держите все отверстия для холодного воздуха в чистоте. Не сдувайте грязь/листья в направлении находящихся поблизости людей. Не переносите садовый инструмент за шнур. Мы рекомендуем надевать респираторную маску. Используйте защитные очки. Ничего не меняйте в садовом инструменте. Недопустимые изменения могут сказаться на безопасности Вашего садового инструмента и приводить к сильным шумам и вибрациям. Не cобирайте твердые объекты, напр., большие ветки, стеклобой, металлические детали и камни. OBJ_BUCH-2968-003.book Page 133 Wednesday, May 10, 2017 2:58 PM134 | Русский F 016 L81 594 | (10.5.17) Bosch Power Tools Повреждения вентилятора или корпуса (осколки, трещины, зазубрины) повышают риск травм отлетающими инородными телами. В случае поврежденного корпуса, позвоните, пожалуйста, на горячую линию Bosch. Вытягивайте штепсель из розетки: – всегда, когда оставляете садовый инструмент без присмотра, – когда Вы проверяете воздуходувку/садовый пылесос, устраняете засорение или выполняете манипуляции с инструментом, – после столкновения с чужеродными предметами. Немедленно проверьте воздуходувку/садовый пылесос на предмет повреждений и при необходимости отремонтируйте

– если воздуходувка/садовый пылесос начинает необычно вибрировать (немедленно проверить). Электроподключение Напряжение источника питания должно соответствовать данным на заводской табличке садового инструмента. Рекомендуется включать этот садовый инструмент в только в розетку, оснащенную УЗО на 30 мА. Используйте с этим садовым инструментом только такие шнуры питания, которые соответствуют данным изготовителя; № для заказа и тип см. в инструкции по эксплуатации. Никогда не беритесь за штепсель мокрыми руками. Не переезжайте через шнур питания и через удлинитель, не сдавливайте их и не тяните за них, поскольку этим Вы можете повредить их. Защищайте шнур от высоких температур, масел и острых краев. Удлинитель должен иметь указанное в инструкции по эксплуатации сечение и быть защищен от брызг воды. Штепсельный разъем не должен лежать в воде. Электробезопасность Внимание! Перед проведением работ по техническому обслуживанию или очистке, выключайте садовый инструмент и вытягивайте штепсельную вилку из розетки. Эти операции необходимо проделывать также и в том случае, если сетевой кабель поврежден, перерезан или

Установлена защита двигателя! Двигатель оснащен защитой от перегрузки. Если двигатель остановился, оставьте его на несколько минут, чтобы он охладился, прежде чем снова включать его. OBJ_BUCH-2968-003.book Page 134 Wednesday, May 10, 2017 2:58 PMРусский | 135 Bosch Power Tools F 016 L81 594 | (10.5.17) Если во время работы шнур питания повредился, немедленно вытащите штепсельную вилку из розетки. НЕ ПРИКАСАЙТЕСЬ К ПОВРЕЖДЕННОМУ ШНУРУ, ПОКА ВЫ НЕ ВЫТАЩИЛИ ШТЕПСЕЛЬНУЮ ВИЛКУ ИЗ

Из соображений безопасности Ваш садовый инструмент имеет защитную изоляцию и не нуждается в заземлении. Рабочее напряжение составляет 230 В ~, 50 Гц (для стран, не входящих в ЕС, также 220 В или 240 В). Используйте только разрешенный удлинительный кабель. Информацию можно получить в авторизированной сервисной мастерской. В целях повышения уровня безопасности используйте устройство защитного отключения с током срабатывания не более 30 мА. Перед каждым использованием рекомендуется проверять исправность устройства защитного отключения. Держите шнур питания и удлинитель на расстоянии от вращающихся деталей и не допускайте повреждения шнура питания во избежание контакта с токопроводящими деталями. Кабельные соединения (штепсели и розетки) должны быть сухими и не должны лежать на земле. Шнур и удлинитель необходимо регулярно проверять на наличие признаков повреждения, их разрешается использовать только в безупречном состоянии. При наличии повреждений шнура инструмента ремонт должен производиться только в уполномоченной сервисной мастерской для электроинструментов Bosch. Используйте только разрешенные удлинительные кабели. Используйте только удлинители, удлинительные провода или кабельные барабаны, соответствующие нормам EN 61242 / IEC 61242 или IEC 60884-2-7. Применяемые при эксплуатации инструмента удлинительные кабели должны иметь следующие значения поперечных сечений проводов: – поперечное сечение проводов 1,25 мм

– Максимальная длина составляет 30 м для удлинительного кабеля или 60 м для кабельных барабанов с устройством защитного

Указание: Кабель-удлинитель должен, по предписаниям техники безопасности, иметь защитный проводник, который соединен через вилку сети с защитным проводником Вашей электрической сети. В сомнительных случаях обратитесь к профессиональному электрику или в ближайшую сервисную мастерскую фирмы Bosch. ОСТОРОЖНО: От кабелей- удлинителей, не

OBJ_BUCH-2968-003.book Page 135 Wednesday, May 10, 2017 2:58 PM136 | Русский F 016 L81 594 | (10.5.17) Bosch Power Tools предписаниям, может исходить опасность. Кабель-удлинитель, вилка и муфта должны быть выполнены в водонепроницаемом исполнении и допущены для использования под открытым

Указание для продуктов за пределами Великобритании: ВНИМАНИЕ: В интересах Вашей безопасности необходимо соединить штекер садового инструмента с кабелем-удлинителем. Соединительная муфта кабеля- удлинителя должна быть защищена от водяных брызг, сделана из резины или покрыта резиной. Кабель- удлинитель должен использоваться с приспособлением для разгрузки провода от натяжения. Техобслуживание Проверяйте все гайки, болты и винты на предмет прочной посадки с целью обеспечения безопасного рабочего состояния воздуходувки/ садового пылесоса. Храните воздуходувку/садовый пылесос в сухом, возвышенном или закрытом и недоступном для детей месте. Для сохранения безопасности меняйте изношенные или поврежденные части. Регулярно проверяйте мешок на наличие износа и повреждений. Не пытайтесь отремонтировать садовый инструмент, если только у Вас нет необходимого для этого образования. Для замены используйте оригинальные запасные части фирмы Bosch.

Следующие символы помогут Вам при чтении и понимании руководства по эксплуатации. Запомните символы и их значение. Правильная интерпретация символов поможет Вам правильнее и надежнее работать с садовым инструментом. Применение по назначению Садовый инструмент предназначен для сдува и сбора листьев и садовых отходов, напр., травы, возле дома и в

Использовать садовый инструмент в качестве измельчителя запрещается. Использовать электроинструменты можно только однозначно предписанным способом – любые другие способы опасны. При ненадлежащем использовании возможны травмы. Символ Значение Режим сдувания листвы Режим всасывания Направление движения Направление реакции

Разрешенное действие Запрещенное действие Надевайте защитные рукавицы. Работайте с садовым инструментом только с монтированной всасывающей трубой. Пожалуйста, вкрутите винт в инструмент так, чтобы линию не было видно. OBJ_BUCH-2968-003.book Page 136 Wednesday, May 10, 2017 2:58 PMРусский | 137 Bosch Power Tools F 016 L81 594 | (10.5.17) Технические данные Данные по шуму и вибрации Значения звуковой эмиссии определены в соответствии с EN 50636-2-100. А-взвешенный уровень шума от электроинструмента составляет обычно: уровень звукового давления 82 дБ(A); уровень звуковой мощности 102 дБ(A). Погрешность K =3 дБ. Одевайте наушники! Суммарная вибрация a

(векторная сумма трех направ- лений) и погрешность K определены в соответствии с EN 50636-2-100:

Монтаж и эксплуатация Указания по применению Во время работы всегда держите садовый инструмент близко над землей. Не собирайте горячие, горючие или взрывоопасные

Садовый пылесос предназначен только для сбора листьев и садовых отходов. Перед использованием садового инструмента проверьте местность на наличие мелких животных и твердых

Не собирайте жидкости, пластиковые пакеты, банки, еловые шишки, ветки диаметром более 5 мм, тряпки, бумажные салфетки и прищепки для белья. Двигатель запускается только в том случае, если установлены следующие детали: – в режиме всасывания – всасывающая труба и мешок – в режиме сдувания листвы – сопло и впускная

Воздуходувка/Садовый пылесос ALS 2400 ALS 25 ALS 25 ALS 2500 ALS 28 ALS 30

3 600 ... HA1 001 HA1 0.. HA1 030 HA1 040 HA1 071 HA1 1.. HA1 1.. Ном. потребляемая мощность Вт 2400 2500 2300 2500 2800 3000 Скорость воздушного потока км/ч 180/300 180/300 180/300 180/300 180/300 180/300 Макс. объем воздушного

10:1 10:1 10:1 10:1 10:1 10:1 Вместимость мешка л4545 45 45 45 45 Вес (режим сдувания листвы) кг 3,2 3,2 3,2 3,2 3,2 3,2 Вес (режим всасывания) кг 4,4 4,4 4,4 4,4 4,4 4,4 Класс защиты /II /II /II /II /II /II Серийный номер см. заводскую табличку садового инструмента Параметры указаны для номинального напряжения [U] 230 В. При других значениях напряжения, а также в специфическом для страны исполнении инструмента возможны иные параметры. Действие Рисунок Страница Комплект поставки

Монтаж защитной крышки

Монтаж кабеля-удлинителя

Режим сдувания листвы

Настройка скорости воздуходувки

Демонтаж сопла/защитной

Монтаж всасывающей трубы (единоразовый монтаж)

Монтаж кабеля-удлинителя 11 243

Настройка потока воздуха

Настройка передней рукоятки

Опорожнение мешка 14 245 – 246 Техобслуживание и очистка 15 246 – 247 Хранение и транспортировка

Действие Рисунок Страница OBJ_BUCH-2968-003.book Page 137 Wednesday, May 10, 2017 2:58 PM138 | Русский F 016 L81 594 | (10.5.17) Bosch Power Tools Поиск неисправностей Техобслуживание и сервис Техобслуживание, очистка и хранение Перед любыми манипуляциями с садовым инструментом вытаскивайте штепсель из розетки. Для качественной и надежной работы поддерживайте садовый инструмент в чистоте. Для качественной и надежной работы поддерживайте садовый инструмент и вентиляционные щели в чистоте. Удаляйте грязь с садового инструмента или мешка с помощью влажной тряпки. Никогда не обрызгивайте садовый инструмент водой и не окунайте его в воду. Положите садовый инструмент на хранение в надежном, сухом и недоступном для детей месте. Не ставьте другие предметы на садовый инструмент. Сервис и консультирование на предмет использования продукции www.bosch-garden.com При всех дополнительных вопросах и заказе запчастей, пожалуйста, обязательно указывайте 10-значный товарный номер, указанный на заводской табличке садового инструмента. Для региона: Россия, Беларусь, Казахстан, Украина Гарантийное обслуживание и ремонт электро- инструмента, с соблюдением требований и норм изготовителя производятся на территории всех стран только в фирменных или авторизованных сервисных центрах «Роберт Бош». ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной продукции опасно в эксплуатации, может привести к ущербу для Вашего здоровья. Изготовление и Проблема Возможная причина Устранение Садовый инструмент не

Неправильный монтаж деталей см. «Монтаж» Отсутствует питание Проверьте и включите Неисправна розетка Воспользуйтесь другой штепсельной

Поврежден кабель-удлинитель Проверьте кабель-удлинитель и замените его в случае повреждения Сработал предохранитель Замените предохранитель Сработала защита двигателя Дайте двигателю остыть и проверьте, не засорилась ли воздуходувка Садовый инструмент работает с перебоями Поврежден кабель-удлинитель Проверьте кабель-удлинитель и замените его в случае повреждения Повреждена внутренняя проводка садового инструмента Обратитесь в сервисную мастерскую Неисправность выключателя Обратитесь в сервисную мастерскую Сработала защита двигателя Дайте двигателю остыть и проверьте, не засорилась ли воздуходувка Чрезмерная вибрация/

Садовый инструмент поврежден Обратитесь в сервисную мастерскую Садовый инструмент не выдувает/не всасывает

Засорилось сопло/засорилась всасывающая

Очистите сопло/всасываю

Сопло/всасывающую трубу невозможно

Неправильный монтаж см. «Монтаж» Мощность всасывания

Переполнен мешок Опорожните мешок Засорился присоединительный штуцер

Очистите присоединительный штуцер мешка Воздуходувка не

Воздуходувка засорилась Выключите садовый инструмент и устраните засорение (наденьте защитные рукавицы) OBJ_BUCH-2968-003.book Page 138 Wednesday, May 10, 2017 2:58 PMУкраїнська | 139 Bosch Power Tools F 016 L81 594 | (10.5.17) распространение контрафактной продукции преследуется по Закону в административном и уголовном

Уполномоченная изготовителем организация: ООО «Роберт Бош» Вашутинское шоссе, вл. 24 141400, г. Химки, Московская обл. Тел.: [phone] E-Mail: [e-mail] www.bosch-pt.ru

ИП «Роберт Бош» ООО Сервисный центр по обслуживанию электроинструмента ул. Тимирязева, 65А-020 220035, г. Минск Тел.: [phone] Тел.: [phone] Факс: [phone] E-Mail: [e-mail] Официальный сайт: www.bosch-pt.by

Центр консультирования и приема претензий ТОО «Роберт Бош» (Robert Bosch)

Республика Казахстан

ул. Муратбаева, д. 180 БЦ «Гермес», 7й этаж Тел.: [phone] Факс: [phone] E-Mail: [e-mail] Полную и актуальную информацию о расположении сервисных центров и приемных пунктов Вы можете получить на официальном сайте: www.bosch-professional.kz

Садовые инструменты, принадлежности и упаковку нужно сдавать на экологически чистую утилизацию. Не выбрасывайте садовые инструменты в бытовой мусор! Только для стран-членов ЕС: В соответствии с европейской директивой 2012/19/EU об отработанных электрических и электронных приборах и ее претворением в национальное законодательство отслужившие электрические и электронные приборы и инструменты нужно собирать отдельно и сдавать на экологически чистую рекуперацию. Возможны изменения.
