ALS 30 - Fūstuvas BOSCH - Nemokama naudojimo instrukcija

Prekės ženklas	Bosch
Modelis	ALS 30
Gaminio tipas	Sodo pūstuvas / dulkių siurblys
Vardinė įjungiamoji galia	3000 W
Maitinimo įtampa	230 V, 50 Hz (220-240 V pagal šalį)
Oro srauto greitis	180 / 300 km/h
Maksimalus tūrinis debitas	400 / 800 m³/h
Lapų kiekio sumažinimas	10:1
Surinkimo krepšio tūris	45 litrai
Svoris (pūtimo režimas)	3,2 kg
Svoris (siurbimo režimas)	4,4 kg
Apsaugos klasė	II (dviguba izoliacija)
Garso slėgio lygis	82 dB(A)
Garso intensyvumo lygis	102 dB(A)
Vibracijos (a_h)	< 2,5 m/s² (neapibrėžtis K = 1,5 m/s²)
Pagrindinės funkcijos	Negyvų lapų ir sodo atliekų pūtimas ir siurbimas
Sauga	Apsauga nuo perkrovos, rekomenduojamas diferencialinis jungiklis 30 mA, dviguba izoliacija
Priežiūra ir valymas	Valyti drėgna šluoste; nenerdinti į vandenį; patikrinti varžtų priveržimą
Atsarginės dalys ir remonto galimybė	Originalios Bosch dalys prieinamos internete www.bosch-pt.fr
Garantija	Kreipkitės į Bosch techninės priežiūros tarnybą

Dažnai užduodami klausimai - ALS 30 BOSCH

Kaip paleisti Bosch ALS 30 pūstuvą?

Įsitikinkite, kad visi elementai sumontuoti teisingai (antgalis pūtimo režimu, siurbimo žarna ir krepšys siurbimo režimu). Prijunkite prietaisą prie tinkamo maitinimo lizdo (230 V). Naudokite įjungimo/išjungimo jungiklį paleidimui. Variklis užsiveda tik tada, kai komponentai yra sumontuoti.

Ar galiu naudoti prietaisą lyjant?

Ne. Draudžiama dirbti lyjant arba palikti prietaisą lauke per lietų. Naudokite tik sausu oru arba esant geram dirbtiniam apšvietimui.

Kaip perjungti iš pūtimo režimo į siurbimo režimą?

Atjunkite prietaisą. Pūtimo režime nuimkite antgalį ir apsauginį dangtelį. Siurbimo režime sumontuokite siurbimo žarną, rankeną ir surinkimo krepšį bei diržą. Išsamesniam montavimui žiūrėkite paveikslėlius instrukcijoje.

Ką daryti, jei prietaisas neveikia arba sustoja naudojimo metu?

Patikrinkite šiuos dalykus: ar komponentai sumontuoti teisingai? Ar maitinimo laidas nepažeistas? Ar veikia maitinimo lizdas? Ar suveikė apsauga nuo perkrovos? Jei taip, prieš vėl paleidžiant leiskite varikliui atvėsti kelias minutes.

Kaip valyti ir prižiūrėti ALS 30 pūstuvą?

Prieš valydami atjunkite kištuką. Nuvalykite prietaisą ir surinkimo krepšį drėgna šluoste. Nepurkškite vandens ir nenardinkite prietaiso. Reguliariai tikrinkite veržlių ir varžtų priveržimą. Laikykite sausoje vietoje, vaikams nepasiekiamoje vietoje.

Kokie priedai pateikiami su prietaisu?

Pakuotėje paprastai yra: antgalis, apsauginis dangtelis, siurbimo žarna, rankena, surinkimo krepšys, diržas ir montavimo priedai. Išsamų sąrašą rasite instrukcijoje.

Kokia yra ALS 30 modelio galia?

Vardinė įjungiamoji galia yra 3000 W, oro srauto greitis 180/300 km/h, o didžiausias tūrinis debitas 400/800 m³/h.

Ar būtina dėvėti apsaugines priemones?

Taip. Visada dėvėkite apsauginius akinius ir klausos apsaugą. Taip pat rekomenduojama dėvėti respiratorių, apsaugines pirštines, uždarus batus ir prigludusius drabužius.

Kaip ištuštinti surinkimo krepšį?

Išjunkite prietaisą ir atjunkite jį. Atidarykite krepšio užraktą ir ištuštinkite atliekas. Išsamesnės informacijos ieškokite instrukcijos 14 paveikslėlyje. Patikrinkite, ar jungiamoji mova neužsikimšusi.

Ar galiu siurbti kietus objektus, pvz., akmenis ar stiklą?

Ne. Siurbkite tik negyvus lapus ir lengvas sodo atliekas. Niekada nesiurbkite kietų daiktų, tokių kaip storos šakos, stiklo šukės, metaliniai daiktai ar akmenys, nes tai gali sugadinti prietaisą ir sukelti sužalojimų.

NAUDOJIMO INSTRUKCIJA ALS 30 BOSCH

Išjunkite sodo įrankį ir atjunkite jį nuo elektros tinklo lizdo prieš reguliuodami, valydami ar prižiūrėdami, taip pat

jei jo elektros kabelis yra susipainiojęs, perpjautas ar kitaip pažeistas, arba kai lapų pūstuvas / sodo dulkių siurblys paliekamas be priežiūros.

Nelieskite judančių sodo įrankio dalių, palaukite, kol jos visiškai

sustos. Išjungus sodo įrankį, jo peiliai tam tikrą laiką tebesisuka ir gali sukelti sužalojimų.

Naudojimas

Neleiskite sodo įrankio naudoti vaikams ar asmenims, kurie nemoka su juo elgtis. Minimalus sodo įrankio naudotojų amžius nustatomas pagal nacionalinius teisės aktus. Kai sodo įrankis nenaudojamas, laikykite jį vaikams nepasiekiamoje vietoje.

Šis sodo įrankis nėra skirtas naudoti asmenims (įskaitant vaikus), turintiems fizinę, sensorinę ar protinę negalią arba neturintiems pakankamai patirties ir (arba) žinių, išskyrus atvejus, kai juos prižiūri už jų saugą atsakingas asmuo arba kai jie gauna iš jo nurodymus, kaip naudoti sodo įrankį.

Vaikus reikia prižiūrėti, kad jie nežaistų su sodo įrankiu.

Niekada nenaudokite sodo įrankio, jei šalia darbo vietos yra kitų asmenų (ypač vaikų) ar naminių gyvūnų. Įrankio naudotojas atsako už žalą, padarytą kitiems asmenims ar jų turtui. Įrankio veikimo metu neleiskite kitiems asmenims ar naminiams gyvūnams priartėti prie darbo vietos arčiau kaip 3 metrai. Įrankio naudotojas atsako už žalą, kuri gali būti padaryta kitiems asmenims darbo vietos ribose. Naudokite sodo įrankį tik šviesiu paros metu arba esant geram dirbtiniam apšvietimui. Nenaudokite sodo įrankio, jei jaučiatės pavargę, sergate arba esate veikiami alkoholio, narkotikų ar vaistų. Nedirbkite su sodo įrankiu esant blogoms oro sąlygoms, ypač per perkūniją.

Lietojot šį sodo įrankį, užtikrinkite, kad laisvai krintanti įrankio dalis ir rankos būtų apsaugotos tvirtais, prigludusiais drabužiais. Nedirbkite su sodo įrankiu basomis kojomis arba atviromis sandalėmis. Darbo metu visada avėkite tvirtus batus ir dėvėkite ilgas kelnes. Stebėkite, kad laisvai krintantys drabužiai nebūtų įtraukti į oro įsiurbimo angą, nes tai gali sukelti sužalojimą. Naudokite sodo įrankį tik tada, kai prie jo pritvirtintas antgalis arba įsiurbimo žarna. Stebėkite, kad ilgi plaukai nebūtų įtraukti į oro įsiurbimo angą, nes tai gali sukelti sužalojimą. Prieš darbą atidžiai patikrinkite apdirbamą plotą ir pašalinkite iš jo vielas bei kitus trukdančius daiktus. - Prieš kiekvieną naudojimą patikrinkite, ar nepažeistas įrankio elektros kabelis arba ilginamasis laidas, ir prireikus juos pakeiskite. Saugokite elektros kabelį ir ilginamąjį laidą nuo karščio, alyvos ir aštrių briaunų. Stebėkite, kad elektros kabelis visada būtų nutiestas nuo sodo įrankio atgal. Naudodami sodo įrankį, laikykite jį tinkamoje padėtyje atliekamam darbui. Pavyzdžiui, kai sodo įrankis naudojamas lapų siurbimo režimu, jo negalima laikyti apverstą. Nenaudokite lapų pūstuvo / sodo dulkių siurblio, jei pažeistos jo apsauginės priemonės ir gaubtai, taip pat jei ant jo nėra pritvirtintos numatytos

210 | Latvių

apsauginės priemonės, pavyzdžiui, surinkimo maišas.

Užtikrinkite, kad lapų pūstuvo / sodo dulkių siurblio naudojimo metu būtų tinkamai pritvirtintos visos kartu su sodo įrankiu tiekiamos rankenos ir apsauginės priemonės. Jokiu būdu nemėginkite naudoti nevisiškai surinkto arba neleistinai modifikuoto lapų pūstuvo / sodo dulkių siurblio. Dirbdami su lapų pūstuvu / sodo dulkių siurbliu, visada laikykitės stabilios kūno padėties ir išlaikykite pusiausvyrą. Darbo metu stebėkite situaciją darbo vietos aplinkoje ir visus veiksnius, galinčius sukelti pavojingą situaciją, nes pučiant ar siurbiant lapus sodo įrankio veikimas gali būti negirdimas. Venkite nenatūralios ar nestabilios kūno padėties ir visada stenkitės išlaikyti pusiausvyrą. Dirbdami ant šlaito, laikykitės stabilios kūno padėties. Darbo metu visada judėkite saikingu žingsniu, eidami vienodais žingsniais. Laikykite švarias ventiliacijos angas. - Nepūskite šiukšlių ir nukritusių lapų į šalia esančių žmonių pusę. Neneškite sodo įrankio laikydami už elektros kabelio. Darbo metu rekomenduojama dėvėti kaukę kvėpavimo takų apsaugai.

Nedėvėkite apsauginių akinių. Nedarykite jokių sodo įrankio konstrukcijos pakeitimų.

Neleistini pakeitimai gali neigiamai paveikti sodo įrankio veikimo saugumą ir sukelti padidėjusį triukšmo ir vibracijos lygį.

Nenaudokite sodo įrankio ant kietų objektų, pavyzdžiui, didelių šakų, stiklo šukių, metalinių daiktų ir akmenų. Jei pažeista turbina arba lapų pūstuvo korpusas (įtrūkimai, įskilimai, įpjovos), padidėja sužalojimų rizika, kurią sukelia išmesti svetimkūniai. Jei pažeistas lapų pūstuvo korpusas, kreipkitės į Bosch karštąją liniją.

Atjunkite įrankio kištuką iš elektros tinklo lizdo:

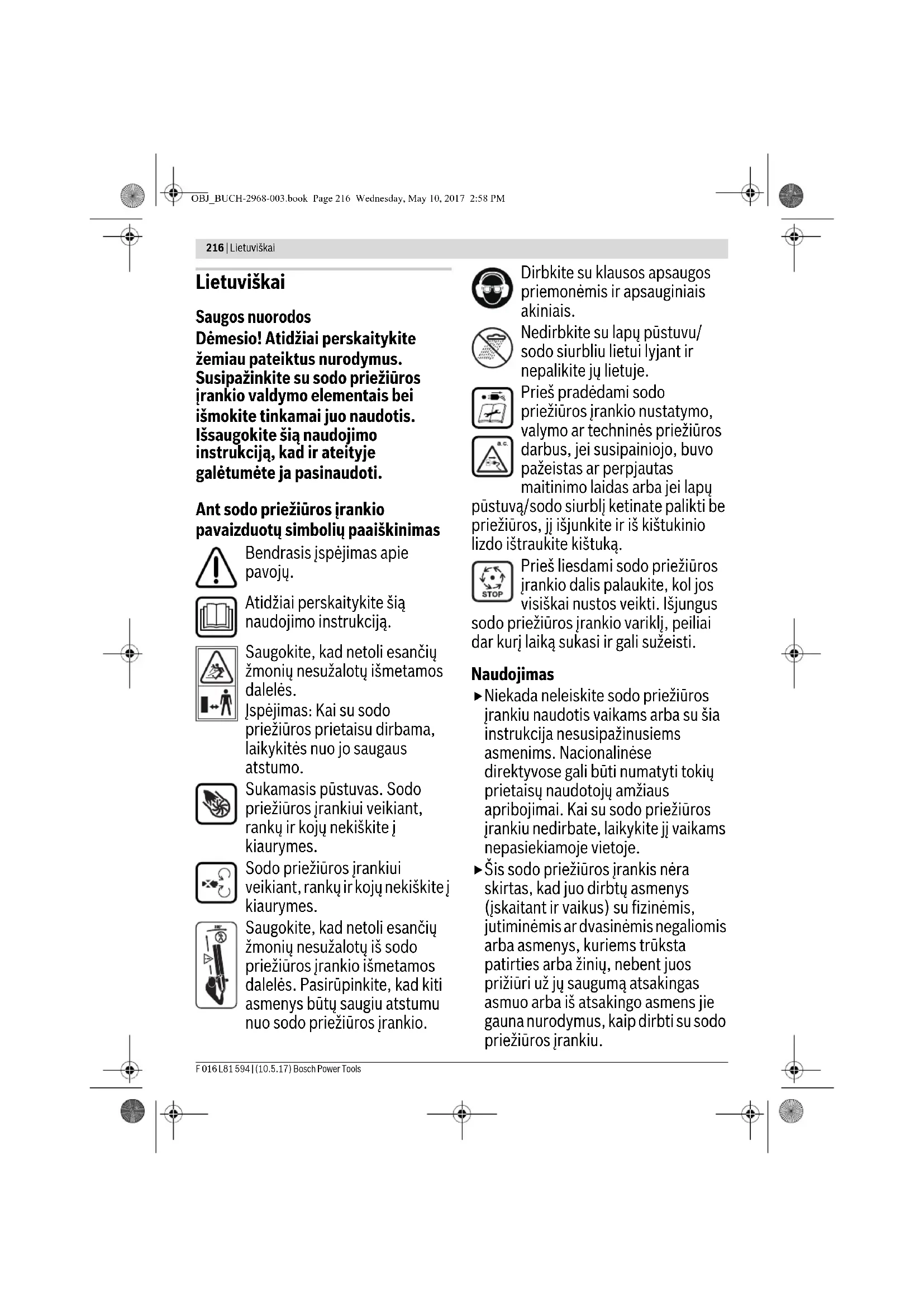

Dėmesio! Atidžiai perskaitykite žemiau pateiktus nurodymus. Susipažinkite su sodo priežiūros įrankio valdymo elementais ir išmokite tinkamai juo naudotis. Išsaugokite šią naudojimo instrukciją, kad ir ateityje galėtumėte ja pasinaudoti.

Ant sodo priežiūros įrankio pavaizduotų simbolių paaiškinimas

Bendrasis įspėjimas apie pavojų.

Atidžiai perskaitykite šią naudojimo instrukciją.

Saugokite, kad netoli esančių žmonių nesužalotų išmetamos dalelės.

Įspėjimas: Kai su sodo priežiūros prietaisu dirbama, laikykitės nuo jo saugaus atstumo.

Sukamasis pūstuvas. Sodo priežiūros įrankiui veikiant, rankų ir kojų nekiškite į kiaurymes.

Sodo priežiūros įrankiui veikiant, rankų ir kojų nekiškite į kiaurymes.

Saugokite, kad netoli esančių žmonių nesužalotų iš sodo priežiūros įrankio išmetamos dalelės. Pasirūpinkite, kad kiti asmenys būtų saugiu atstumu nuo sodo priežiūros įrankio.

Dirbkite su klausos apsaugos priemonėmis ir apsauginiais akiniais.

Nedirbkite su lapų pūstuvu / sodo siurbliu lietui lyjant ir nepalikite jų lietuje.

Prieš pradėdami sodo priežiūros įrankio nustatymo, valymo ar techninės priežiūros darbus, jei susipainiojo, buvo pažeistas ar perpjautas maitinimo laidas arba jei lapų

pūstuvą / sodo siurblį ketinate palikti be priežiūros, jį išjunkite ir iš kištukinio lizdo ištraukite kištuką.

Prieš liesdami sodo priežiūros įrankio dalis, palaukite, kol jos visiškai nustos veikti. Išjungus priežiūros įrankio variklį, peiliai dar kurį laiką sukasi ir gali sužeisti.

Naudojimas

Niekada neleiskite sodo priežiūros įrankiu naudotis vaikams arba su šia instrukcija nesusipažinusiems asmenims. Nacionalinėse direktyvose gali būti numatyti tokių prietaisų naudotojų amžiaus apribojimai. Kai su sodo priežiūros įrankiu nedirbate, laikykite jį vaikams nepasiekiamoje vietoje.

Šis sodo priežiūros įrankis nėra skirtas, kad juo dirbtų asmenys (įskaitant ir vaikus) su fizinėmis, jutiminėmis ar dvasinėmis negaliomis arba asmenys, kuriems trūksta patirties arba žinių, nebent juos prižiūri už jų saugumą atsakingas asmuo arba iš atsakingo asmens jie gauna nurodymus, kaip dirbti su sodo priežiūros įrankiu.

Vaikus reikia prižiūrėti, kad jie sodo priežiūros įrankiu nežaistų.

Niekada nedirbkite sodo priežiūros įrankiu, jei arti yra žmonių, ypač vaikų, ar naminių gyvūnų. Naudotojas ar dirbantysis yra atsakingas už nelaimingus atsitikimus ir žmonėms ar jų nuosavybei padarytą žalą. Dirbant su prietaisu pašaliniams asmenims ar gyvūnams artintis prie prietaiso arčiau kaip 3 metrų atstumu draudžiama. Dirbantysis yra atsakingas už darbo zoną trečiųjų asmenų atžvilgiu. Su sodo priežiūros įrankiu dirbkite tik dienos šviesoje arba esant geram dirbtiniam apšvietimui. Nedirbkite su sodo priežiūros įrankiu, jei esate pavargę, sergate, vartojote alkoholio, narkotikų ar medikamentų. Esant blogoms oro sąlygoms, ypač artėjant audrai, sodo priežiūros įrankiu nedirbkite. Naudodami sodo priežiūros įrankį visuomet dėvėkite atsparią viršutinę kūno dalį ir rankas dengiančią aprangą. Nedirbkite sodo priežiūros įrankiu basi ar atvirais batais. Visada avėkite tvirtus batus ir mūvėkite ilgomis kelnėmis. Saugokite, kad laisvi drabužiai nebūtų įtraukti į oro tiekimo angą, nes tokioje situacijoje iškyla sužalojimo pavojus. Sodo priežiūros įrankį naudokite tik su primontuotu antgaliu arba siurbimo vamzdžiu.

▸ Saugokite, kad ilgi plaukai nebūtų įtraukti į oro tiekimo angą, nes tokioje situacijoje iškyla sužalojimo pavojus. Atidžiai apžiūrėkite apdirbamą plotą ir pašalinkite visas vielas bei kitokius svetimkūnius. Kaskart prieš pradėdami dirbti patikrinkite, ar nepažeistas maitinimo laidas ir ilginamasis laidas ir, jei reikia, jį (juos) pakeiskite. Maitinimo laidą ir jungiamąjį laidą saugokite nuo karščio, alyvos ir aštrių briaunų. Maitinimo laidą visada nukreipkite atgal nuo sodo priežiūros įrankio. Sodo priežiūros įrankį naudokite tik atitinkamam veikimo režimui numatytoje padėtyje. Sodo priežiūros įrankis nėra skirtas būti laikomas apsuktas atvirkščiai lapų siurbimo režime. Lapų pūstuvo/sodo siurblio niekada nenaudokite su pažeistais apsauginiais įtaisais, gaubtais arba jei jie yra nuimti, pvz., jei nuimtas surinkimo maišas. Prieš pradėdami dirbti patikrinkite, ar ant lapų pūstuvo/sodo siurblio pritvirtintos visos komplekte esančios rankenos ir įstatyti visi apsauginiai įtaisai. Niekuomet nemėginkite eksploatuoti nevisiškai sumontuoto arba neleistinos modifikacijos lapų pūstuvo/sodo siurblio. Dirbdami su lapų pūstuvu/sodo siurbliu visada tvirtai stovėkite ir išlaikykite pusiausvyrą.

Susipažinkite su aplinka ir būkite pasiruošę pavojingoms situacijoms, apie kurias susidarydami pūsdami ar siurbdami lapus galite negirdėti. Stenkitės, kad kūno laikysena visada būtų normali ir visada išlaikytumėte pusiausvyrą. ▸ Nuokalnėse visada tvirtai stovėkite. Dirbdami eikite lėtai, niekada neskubėkite. Visas aušinimo oro angas laikykite švarias. Nešvarumų ar lapų nepūskite netoli esančių žmonių kryptimi. Neneškite sodo priežiūros įrankio, laikydami jį už laido. Rekomenduojama dėvėti kvėpavimo takų apsauginę kaukę.

Dirbkite su apsauginiais akiniais. Nedarykite jokių sodo priežiūros įrankio pakeitimų. Neleistinai pakeistas sodo priežiūros įrankis gali būti mažiau saugus, skleisti didesnį triukšmą ir vibraciją. Nesiurbkite kietų objektų, pvz., didelių šakų, stiklo šukių, dalių iš metalo, akmenų. Dėl pažeisto pūstuvo ar korpuso (drožlės, įplyšimai, įpjovimai) padidėja sužeidimo išsviestais objektais rizika. Jei pažeistas korpusas, susisiekite su Bosch karštąja linija.

visada, kai pasišalinate nuo sodo priežiūros įrankio,

• kai tikrinate lapų pūtuvą/sodo siurblį, šalinate kamštį ar atliekate įrankio priežiūros darbus,
• atsitrenkėte į kliūtį. Nedelsdami patikrinkite, ar lapų pūtuvas/sodo siurblys nepažeistas ir, jei reikia, kreipkitės į specialistus dėl remonto,
• jei lapų pūtuvas/sodo siurblys pradeda neįprastai vibruoti (nedelsdami patikrinkite).

Įjungimas į elektros tinklą

Maitinimo šaltinio įtampa turi sutapti su sodo priežiūros įrankio firmos lentelėje nurodytais duomenimis. Sodo priežiūros įrankį rekomenduojama jungti tik į tokį kištukinį lizdą, kuris yra su 30 mA nuotėkio srovės apsauginiu jungikliu. Šį sodo priežiūros įrankį naudokite tik su gamintojo pateiktus duomenis atitinkančiais maitinimo laidais; užsakymo Nr. ir tipas nurodyti naudojimo instrukcijoje. Kištuko niekada nelieskite šlapiomis rankomis. Maitinimo laido arba ilginamojo laido niekada nepervažiuokite, nesuspauskite ir už jo netempkite, nes jį galite pažeisti. Saugokite laidą nuo karščio, tepalų ir aštrių briaunų. - Ilginamasis laidas turi būti naudojimo instrukcijoje nurodyto skerspjūvio ir apsaugotas nuo aptaškymo. Kištukinė jungtis jokiu būdu negali būti vandenyje.

Elektrosauga

Dėmesio! Prieš pradėdami techninės priežiūros ar remonto darbus, sodo priežiūros įrankį išjunkite ir ištraukite kištuką. Tą patį būtina padaryti, jei buvo pažeistas, įpjautas ar susipainiojo maitinimo laidas.

Variklio apsauga yra įrengta! Variklis yra su apsauga nuo perkrovos. Jei variklis sustoja, prieš jungdami iš naujo kelias minutes palaukite, kol jis atvės. Jei dirbant bus pažeistas maitinimo laidas, tuojau pat ištraukite kištuką iš elektros tinklo lizdo. NELIESKITE PAŽEISTO MAITINIMO LAIDO, KOL NEIŠTRAUKĖTE KIŠTUKO IŠ ELEKTROS TINKLO LIZDO.

Jūsų sodo priežiūros įrankis yra su apsaugine izoliacija, jo įžeminti nereikia. Darbinė įtampa yra 230 V AC, 50 Hz (ne ES šalyse taip pat 220 V arba 220 V). Naudokite tik aprobuotus ilginamuosius laidus. Informacijos galite gauti įgaliotame klientų aptarnavimo skyriuje.

Kad užtikrintumėte daugiau saugumo, naudokite nuotėkio srovės apsauginį išjungiklį (RCD), kurio nuotėkio srovė 30mA. Šį nuotėkio srovės apsauginį išjungiklį reikia patikrinti prieš kiekvieną naudojimą.

Maitinimo ir ilginamuosius laidus laikykite toliau nuo judančių dalių ir saugokite laidus nuo bet kokių pažeidimų, kad išvengtumėte sąlyčio su įtampingomis dalimis.

Laidų jungtys (tinklo kištukai ir lizdai) turi būti sausos ir negulėti ant žemės. Reguliariai reikia tikrinti, ar nėra maitinimo ir ilginamųjų laidų pažeidimo požymių; juos leidžiama naudoti tik nepriekaištingos būklės.

Jei maitinimo laidas yra pažeistas, jį leidžiama taisyti tik įgaliotose Bosch remonto dirbtuvėse.

Naudokite tik aprobuotus ilginamuosius laidus.

Naudokite tik tokius ilginamuosius laidus, laidininkus ir laidų būgnus, kurie atitinka EN 61242 / IEC 61242 arba IEC 60884-2-7 standarto reikalavimus.

Jei dirbdami su prietaisu norite naudoti ilginamąjį laidą, jis turi būti žemiau nurodyto skersmens:

- Laidininko skersmuo 1,25mm² arba 1,5 mm - Ilginamojo laido maksimalus ilgis 30m arba 60m, kai naudojamas laido būgnas su „Fl“ tipo nuotėkio srovės apsauginiu išjungikliu

Nuoroda: jei naudojamas ilginamasis laidas, jis pagal darbo saugos reikalavimus turi būti su įžeminimo laidu, kuris kištuku yra sujungtas su jūsų elektrinio įrenginio įžeminimo laidu.

Jei abejojate, kreipkitės į elektriką arba į artimiausią Bosch techninės priežiūros centrą.

ATSARGIAI: reikalavimų neatitinkantys ilginamieji laidai gali būti pavojingi. Ilginamasis laidas, kištukas ir lizdas turi būti nepralaidus vandeniui ir skirti naudoti lauke.

Nuorodos gaminiams, kurie parduodami ne EB:

DĖMESIO: siekiant užtikrinti jūsų saugumą, reikia, kad prie sodo priežiūros įrankio pritvirtintas kištukas būtų sujungtas su ilginamuoju laidu. Ilginamojo laido jungtis turi būti apsaugota nuo aptaškymo, pagaminta iš gumos arba aptraukta guma. Ilginamasis laidas turi būti su laido įtempimo sumažinimo įtaisu.

Techninė priežūra

• Patikrinkite, ar gerai priveržtos visos veržlės, sraigtai ir varžtai, kad būtų užtikrinta, jog lapų pūstuvas/sodo siurblys yra saugus naudoti. Lapų pūstuvą/sodo siurblį laikykite sausoje, rakinamoje patalpoje arba padėkite aukštai, kad jo negalėtų pasiekti vaikai. Dėl saugumo susidėvėjusias ar pažeistas dalis pakeiskite. Reguliariai tikrinkite, ar nesusidėvėjęs ir nepažeistas surinkimo maišas. Neremontuokite sodo priežiūros prietaiso patys, nebent turite prietaiso remontui būtiną išsilavinimą.
• Įsitikinkite, kad keičiamos dalys yra pagamintos (aprobuotos) Bosch.

Simboliai

Kad skaitydami suprastumėte naudojimo instrukciją, svarbu žinoti žemiau pateiktų simbolių reikšmę. Prašome įsiminti simbolius ir jų reikšmę. Teisingai suprasdami simbolius galėsite geriau ir saugiau naudotis sodo priežiūros įrankiu.

Simbolis Reikšmė

Lapų pūtimo režimas

Lapų siurbimo režimas

Judėjimo kryptis

Reakcijos jėgos kryptis

Įjungimas

Išjungimas

Draudžiamas veiksmas

Mūvėkite apsauginėmis pirštinėmis.

Sodo priežiūros įrankį naudokite tik su įstatytu siurbimo vamzdžiu.

Varžtą įtraukite į įrankį, kad nebesimatytų linijos.

Elektrinio įrankio paskirtis

Sodo priežiūros įrankis yra skirtas lapams, sodo atliekoms (pvz., nupjautai žolei) kieme ir sode į norimą vietą supūsti ir surinkti.

Sodo priežiūros įrankį draudžiama naudoti kaip smulkintuvą.

Elektrinio įrankio naudojimas kitokiems negu aiškiai nurodytiems naudojimo pagal paskirtį tikslams gali būti pavojingas. Naudodami ne pagal paskirtį, galite susižaloti.

Techniniai duomenys

Lapu pūstuvas/Sodo siurblys	ALS 2400	ALS 25	ALS 25	ALS 2500	ALS 28	ALS 30
Gaminio numeris	3600 ... HA1 001 HA1 0.. HA1 030			HA1 071 HA1 1.. HA1 1..
			HA1 040
Nominali naudojamoji galia	W 2400 2500 2300 2500 2800 3000
Oro srauto greitis	km/h 180/300 180/300 180/300 180/300 180/300
Maks. oro srautas	m³ /h 400/800 400/800 400/800 400/800 400/800			400/800
Lapu tūrì sumažinimas		10:1	10:1	10:1	10:1	10:1
Surinkimo maišo tūris	I	45	45	45	45	45
Masè (lapu pūtimo režimas)	kg	3,2	3,2	3,2	3,2	3,2
Masè (lapu siurbimo režimas)	kg	4,4	4,4	4,4	4,4	4,4
Apsaugos klasé		II / II	II / II	II / II	II / II	II / II
Serijos numeris				žr. firminëje lenteleëje ant sodo priežūros jrankio
Duomenys gaijoa tik tada, kai nominaioji jtampa [U] 230 V. Jei jtampa kitokia arba jei naudojamas specialus, tam tikrai šalai gaminamas modelis, sie duomenys gali skirtis.

Informacija apie triukšmą ir vibraciją

Triukšmo emisijos vertės nustatytos pagal EN 50636-2-100. Pagal A skalę išmatuotas prietaiso triukšmo lygis tipiniu atveju siekia: garso slėgio lygis B2 dB(A): garso galios lygis 102 dB(A). Paklaida K = 3 dB.

Dirbkite su apsaugos priemonėmis!

Vibracijos bendroji vertė a_h (trijų krypčių atstojamasis vektorius) ir paklaida K nustatytos pagal EN 50636-2-100: a_h < 2,5 m/s², K = 1,5 m/s².

Montavimas ir naudojimas

Veiksmas	Pav.	Puslapis
Tiekiamas komplektas	1	238
Apsauginio gaubto montavimas	2	238
Antgalio jstatymas	3	239
Ilginamojo laido prijungimas	4	239
Jungimas	4	239
Išjungimas	4	239
Lapu pūtimo režimas	5	240
Lapu pūtimo greicio nustatymas	5	240
Antgalio/apsauginio gaubtonuëmimas	6	241
Rankenos montavimas	7	241
Siurbimo vamzdžio montavimas(montuojama vienq karta)	8	242
Dirzo pritvirtinimas	9	242
Surinkimo maišo tvirtinimas	10	243

Veiksmas	Pav.	Puslapis
Iginamojo laido prijungimas	11	243
Jungimas	11	243
Išjungimas	11	243
Lapu siurbimo režimas	12	244
Oro sruto nustatymas	12	244
Priekinés rankenos nustatymas	13	245
Surinkimo maiso ištušinimas	14	245 - 246
Technine priežiūra ir valymas	15	246 - 247
Sandéliavimas ir transportavimas	16	247

Darbo patarimai

Dirbdami sodo priežiūros įrankiu, visada laikykite jį arti žemės. Nepūskite į vieną vietą ilgai, degių ir sprogių medžiagų. Sodo siurblys skirtas tik lapams ir sodo atliekoms siurbti.

Prieš pradėdami dirbti su šiuo sodo priežiūros įrankiu, apžiūrėkite, ar plote, kurį reikia apdirbti, nėra mažų žvėrelių ir kietų daiktų. Nesiurbkite skysčių, plastikinių maišelių, tuščių indų, kankorėžių, storesnių kaip 5 mm skersmens šakų, šluosčių, popierinių servetėlių ir skalbinių segtukų.

Variklį galima paleisti tik kai yra sumontuotos šios dalys:

- lapų siurbimo režime: siurbimo vamzdis ir surinkimo maišas; - lapų pūtimo režime: pūstuvo antgalis ir siurbimo grotelės.

Gedimų nustatymas

Požymiai | Galima priežastis | Pašalinimas

Sodo priežūros jrankis neveikia	Netinkamai sumontuotos sudedamosios dalys Žr. „Montavimas"
	Néra tinklo jtampos	Patikrinkite ir jjunkite
	Pažeistas kištukinis lizdas	Naudokités kitu kištukiniu lizdu
	Pažeistas ilginamasis laidas Patikrinkite laidāir, jei pažeistas, pakeiskite
	Suveikić saugiklis	Pakeiskite saugiklj
	Jsjungè variklio apsauginis jtaisas	Palaukite, kol atvës variklis, ir patikrinkite, ar neužblokuotas pustuvas
Sodo priežūros jrankis veikia su pertrukiais	Pažeistas ilginamasis laidas Patikrinkite laidāir, jei pažeistas, pakeiskite
	Pažeisti vidinai sodo priežūros jrankio laidai	Kreipkitës j remonto dirbuteves
	Pažeistas variklio jjungimo-ijsungimo jungikliss	Kreipkitës j remonto dirbuteves
	Jsjungè variklio apsauginis jtaisas	Palaukite, kol atvës variklis, ir patikrinkite, ar neužblokuotas pustuvas
Labai stipriai vibruoja, kelia didelj triukšma	Sodo priežūros jrankis pažeistas	Kreipkitës j remonto dirbuteves
Sodo priežūros jrankis nepučia/nesiurbia	Užsikimşës antgalis/siurbimo vamzdis	Atkimškite antgalj/siurbimo vamzdj
Nepavyksta jstatyti antgalio/siurbimo vamzdžio	Netinkamai sumontuota Žr. „Montavimas"
Mažëja suimbimo intensyvumas	Pilnas surinkimo maišašištušinkite surinkimo maiša
	Užsikimşë surinkimo maišo jungiamasis atvamzdis	Atkimškite surinkimo maišo jungiamajj atvamzdj
Pūstuvas nesisuka	Pūstuvas užsikimšo	Išjunkite sodo priežūros jrankj ir pašalinkite kamstj (mūvěkite apsauginëmis pirštinemëmis)

Priežiūra ir servisas

Techninė priežiūra, valymas ir sandėliavimas

Prieš pradėdami bet kokius sodo priežiūros įrankio remonto ar priežiūros darbus, iš kištukinio lizdo ištraukite kištuką. Kad galėtumėte dirbti gerai ir saugiai, sodo priežiūros įrankį visada laikykite švarų.

Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad sodo priežiūros įrankis ir ventiliacinės angos būtų švarūs.

Drėgnu skudurėliu nuo sodo priežiūros įrankio ar surinkimo maišo pašalinkite nešvarumus.

Sodo priežiūros įrankio niekada neapipurkškite vandeniu ir nepanardinkite į vandenį.

Sodo priežiūros įrankį laikykite saugioje, sausoje, vaikams nepasiekiamoje vietoje.

Ant sodo priežiūros įrankio nedėkite jokių daiktų.

Klientų aptarnavimo skyrius ir naudotojų konsultavimo tarnyba
