Easy HedgeCut 1235 Li - Tăietoare de gard viu BOSCH - Manual de utilizare gratuit

MANUAL DE UTILIZARE Easy HedgeCut 1235 Li BOSCH

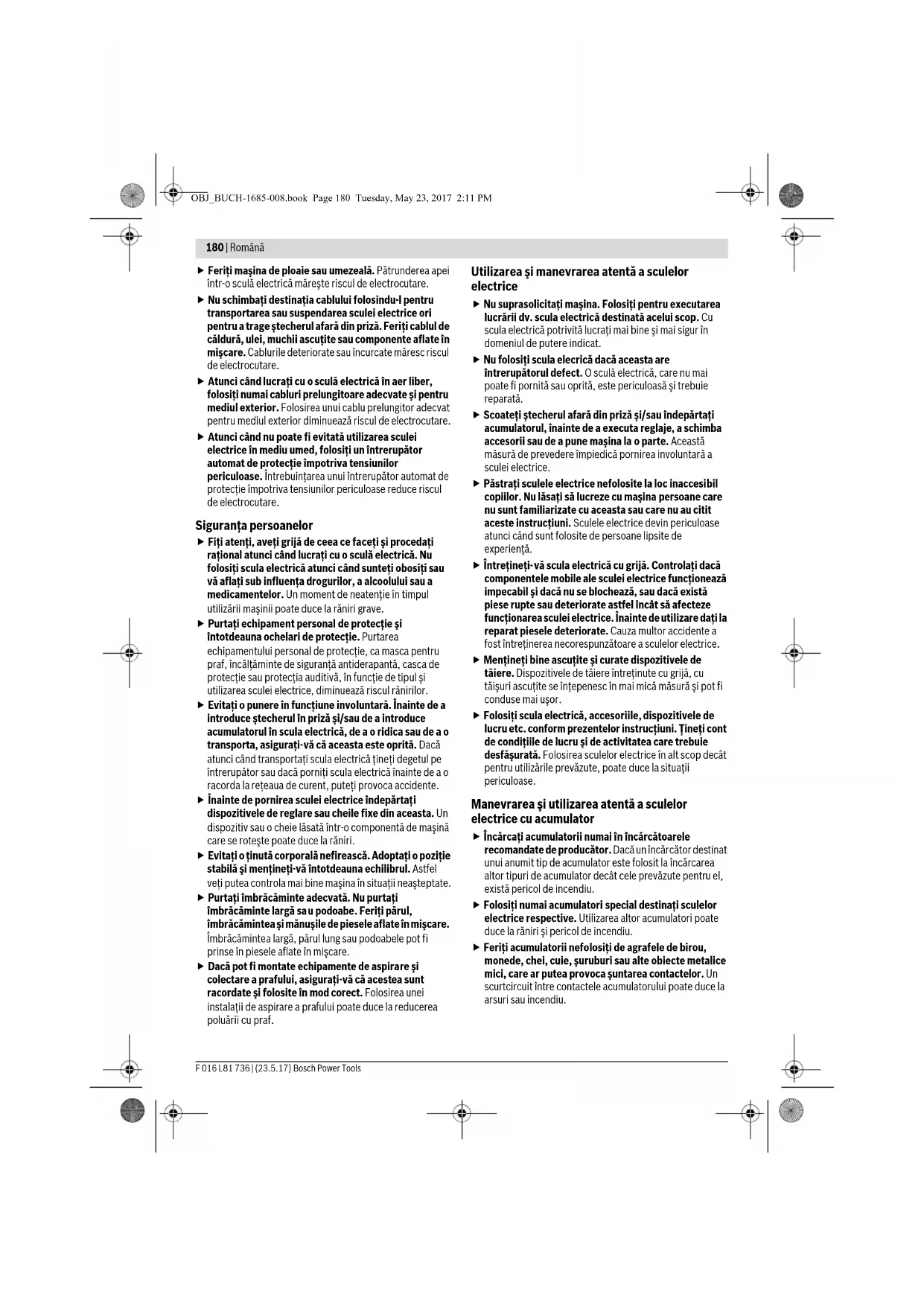

OBJ_BUCH-1685-008.book Page 179 Tuesday, May 23, 2017 2:11 PM180 | Română F 016 L81 736 | (23.5.17) Bosch Power Tools Feriţi maşina de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică măreşte riscul de electrocutare. Nu schimbaţi destinaţia cablului folosindu-l pentru transportarea sau suspendarea sculei electrice ori pentru a trage ştecherul afară din priză. Feriţi cablul de căldură, ulei, muchii ascuţite sau componente aflate în mişcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare. Atunci când lucraţi cu o sculă electrică în aer liber, folosiţi numai cabluri prelungitoare adecvate şi pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare. Atunci când nu poate fi evitată utilizarea sculei electrice în mediu umed, folosiţi un întrerupător automat de protecţie împotriva tensiunilor periculoase. Întrebuinţarea unui întrerupător automat de protecţie împotriva tensiunilor periculoase reduce riscul de electrocutare. Siguranţa persoanelor Fiţi atenţi, aveţi grijă de ceea ce faceţi şi procedaţi raţional atunci când lucraţi cu o sculă electrică. Nu folosiţi scula electrică atunci când sunteţi obosiţi sau vă aflaţi sub influenţa drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenţie în timpul utilizării maşinii poate duce la răniri grave. Purtaţi echipament personal de protecţie şi întotdeauna ochelari de protecţie. Purtarea echipamentului personal de protecţie, ca masca pentru praf, încălţăminte de siguranţă antiderapantă, casca de protecţie sau protecţia auditivă, în funcţie de tipul şi utilizarea sculei electrice, diminuează riscul rănirilor. Evitaţi o punere în funcţiune involuntară. Înainte de a introduce ştecherul în priză şi/sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asiguraţi- vă că aceasta este oprită. Dacă atunci când transportaţi scula electrică ţineţi degetul pe întrerupător sau dacă porniţi scula electrică înainte de a o racorda la reţeaua de curent, puteţi provoca accidente. Înainte de pornirea sculei electrice îndepărtaţi dispozitivele de reglare sau cheile fixe din aceasta. Un dispozitiv sau o cheie lăsată într-o componentă de maşină care se roteşte poate duce la răniri. Evitaţi o ţinută corporală nefirească. Adoptaţi o poziţie stabilă şi menţineţi-vă întotdeauna echilibrul. Astfel veţi putea controla mai bine maşina în situaţii neaşteptate. Purtaţi îmbrăcăminte adecvată. Nu purtaţi îmbrăcăminte largă sa u podoabe. Feriţi părul, îmbrăcămintea şi mănuşile de piesele aflate în mişcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mişcare. Dacă pot fi montate echipamente de aspirare şi colectare a prafului, asiguraţi-vă că acestea sunt racordate şi folosite în mod corect. Folosirea unei instalaţii de aspirare a prafului poate duce la reducerea poluării cu praf. Utilizarea şi manevrarea atentă a sculelor electrice Nu suprasolicitaţi maşina. Folosiţi pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucraţi mai bine şi mai sigur în domeniul de putere indicat. Nu folosiţi scula elecrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă şi trebuie reparată. Scoateţi ştecherul afară din priză şi/sau îndepărtaţi acumulatorul, înainte de a executa reglaje, a schimba accesorii sau de a pune maşina la o parte. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice. Păstraţi sculele electrice nefolosite la loc inaccesibil copiilor. Nu lăsaţi să lucreze cu maşina persoane care nu sunt familiarizate cu aceasta sau care nu au citit aceste instrucţiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experienţă. Întreţineţi- vă scula electrică cu grijă. Controlaţi dacă componentele mobile ale sculei electrice funcţionează impecabil şi dacă nu se blochează, sau dacă există piese rupte sau deteriorate astfel încât să afecteze funcţionarea sculei electrice. Înainte de utilizare daţi la reparat piesele deteriorate. Cauza multor accidente a fost întreţinerea necorespunzătoare a sculelor electrice. Menţineţi bine ascuţite şi curate dispozitivele de tăiere. Dispozitivele de tăiere întreţinute cu grijă, cu tăişuri ascuţite se înţepenesc în mai mică măsură şi pot fi conduse mai uşor. Folosiţi scula electrică, accesoriile, dispozitivele de lucru etc. conform prezentelor instrucţiuni. Ţineţi cont de condiţiile de lucru şi de activitatea care trebuie desfăşurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situaţii

riculoase. Manevrarea şi utilizarea atentă a sculelor electrice cu acumulator Încărcaţi acumulatorii numai în încărcătoarele recomandate de producător. Dacă un încărcător destinat unui anumit tip de acumulator este folosit la încărcarea altor tipuri de acumulator decât cele prevăzute pentru el, există pericol de incendiu. Folosiţi numai acumulatori special destinaţi sculelor electrice respective. Utilizarea altor acumulatori poate duce la răniri şi pericol de incendiu. Feriţi acumulatorii nefolosiţi de agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea provoca şuntarea contactelor. Un scurtcircuit între contactele acumulatorului poate duce la arsuri sau incendiu. OBJ_BUCH-1685-008.book Page 180 Tuesday, May 23, 2017 2:11 PMRomână | 181 Bosch Power Tools F 016 L81 736 | (23.5.17) În caz de utilizare greşită, din acumulator se poate scurge lichid. Evitaţi contactul cu acesta. În caz de contact accidental clătiţi bine cu apă. Dacă lichidul vă intră în ochi, consultaţi şi un medic. Lichidul scurs din acumulator poate duce la iritaţii ale pielii sau la arsuri. Service Încredinţaţi scula electrică pentru reparare numai personalului de specialitate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale. Astfel veţi fi siguri că este menţinută siguranţa maşinii. Instrucţiuni de siguranţă pentru foarfecele de tăiat gard viu Feriţi-vă toate părţile corpului de cuţitele de tăiere. Nu încercaţi să îndepărtaţi materialul vegetal tăiat sau să fixaţi plantele ce urmează a fi tăiate cât timp cuţitul se roteşte. Îndepărtaţi materialul tăiat şi blocat numai cu scula electrică oprită. Un moment de neatenţie la folosirea foarfecelui de tăiat gard viu poate duce la răniri grave. Transportaţi foarfecele de tăiat gard viu ţinându-l de mâner, cuţitul fiind oprit. În timpul transportului şi al depozitării foarfecelui de tăiat gard viu apărătoarea trebuie întotdeauna să fie trasă. Manevrarea atentă a sculei electrice diminuează pericolul de rănire din cauza cuţitului. Prindeţi scula electrică numai de mânerele izolate, deo arece cuţitele pot intra în contact cu conductori electrici ascunşi. Contactul cuţitelor cu un conductor aflat sub tensiune poate pune sub tensiune componentele metalice ale sculei electrice şi duce la electrocutare. Avertismente suplimentare Această sculă electrică nu este destinată utilizării de către persoane (inclusiv copii) cu capacităţi fizice, senzoriale sau psihice limitate sau lipsite de experienţă şi/sau care nu deţin cunoştinţe corespunzătoare, dacă acestea nu se află sub supravegherea unei persoane răspunzătoare de siguranţa lor sau dacă nu primesc din partea acesteia indicaţii cu privire la utilizarea sculei electrice. Copiii trebuie supravegheaţi pentru a avea certitudinea că aceştia nu se joacă cu scula electrică. Apucaţi strâns maşina în timpul lucrului şi adoptaţi o poziţie stabilă. Scula electrică se conduce mai bine cu ambele mâini. Înainte de a pune jos scula electrică, aşteptaţi ca aceasta să se oprească complet din funcţionare. În timpul funcţionării sculei electrice nu este permisă staţionarea persoanelor sau animalelor într-un perimetru cu raza de 3 metri în jurul acesteia. În sectorul de lucru, operatorul este cel care este răspunzător faţă de terţi. Nu atingeţi niciodată bara portcuţite a foarfecelui de tăiat gard viu. Nu permiteţi niciodată copiilor sau persoanelor nefamiliarizate cu prezentele instrucţiuni să întrebuinţeze foarfecele de tăiat gard viu. Este posibil ca reglementările naţionale să limiteze vârsta operatorului. Nu efectuaţi tăieri de gard viu niciodată atunci când în imediata dumneavoastră apropiere staţionează persoane, în special copii, sau animale de casă. Operatorul sau utilizatorul este ţinut răspunzător pentru accidente sau pagube provocate altor oameni sau bunurilor acestora. Nu folosiţi foarfecele de tăiat gard viu dacă sunteţi desculţi sau încălţaţi cu sandale deschise. Purtaţi întotdeauna încălţămite solidă şi pantaloni lungi. Se recomandă purtarea unor mănuşi solide, antiderapante şi a ochelarilor de protecţie. Nu purtaţi îmbrăcăminte largă sau podoabe, care s-ar piutea agăţa în componentele aflate în mişcare ale sculei electrice. Inspectaţi atent gardul viu ce urmează a fi tăiat şi înlăturaţi toate sârmele şi alte corpuri străine din acesta. Verificaţi întotdeauna înainte de utilizare dacă cuţitele, şurubuile cuţitelor şi alte componente ale mecanismului de tăiere nu sunt uzate sau deteriorate. Nu lucraţi niciodată cu un mecanism de tăiere deteriorat sau puternic uzat. Familiarizaţi-vă cu operarea foarfecelui de tăiat gard viu, pentru ca, în situaţii de urgenţă să-l puteţi opri imediat. Efectuaţi operaţiile de tăiere a gardului viu numai la lumina zilei sau la lumină artificială bună. Nu folosiţi niciodată foarfecele de tăiat gard viu dacă prezintă dispozitive de protecţie defecte sau dacă acestea nu sunt montate de loc. Asiguraţi-vă că, toate mânerele, dispozitivele de protecţie din setul de livrare sunt montate pe foarfecele de tăiat viu în timpul funcţionării acestuia. Nu încercaţi niciodată să puneţi în funcţiune un foarfece de tăiat gard viu care nu este montat complet sau care prezintă modificări nepermise. Nu ţineţi niciodată foarfecele de tăiat gard viu de dispozitivul său de protecţie. În timpul utilizării foarfecelui de tăiat gard viu adoptaţi întotdeauna o poziţie stabilă şi menţineţi-vă în orice situaţie echilibrul, în special atunci când vă aflaţi pe trepte sau sunteţi urcaţi pe o scară. Fiţi conştienţi de mediul înconjurător şi fiţi pregătiţi pentru a face faţă unor momente periculoase deoarece în tiimpul tăierii gardului viu este posibil să nu auziţi zgomotul produs de acestea. Controlaţi dacă piuliţele, bolţurile şi şuruburile sunt bine fixate pentru garantarea funcţionării în condiţii de siguranţă a foarfecelui de tăiat gard viu. Depozitaţi foarfecele de tăiat gard viu într-un loc uscat, situat la înălţime sau încuiat, inaccesibil copiilor. Din considerente legate de siguranţa şi protecţia muncii, schimbaţi piesele uzate sau deteriorate. Nu încercaţi să reparaţi singuri scula electrică de grădină dacă nu aveţi pregătirea necesară pentru aceasta. Asiguraţi-vă că piesele noi utilizate la schimbare provin de la Bosch. Ca protecție împotriva atingerii cuțitelor de tăiere aflate în mișcare, acest foarfece de tăiat gard viu are două mânere

evăzute cu câte un întrerupător de protecție a cuțitului. OBJ_BUCH-1685-008.book Page 181 Tuesday, May 23, 2017 2:11 PM182 | Română F 016 L81 736 | (23.5.17) Bosch Power Tools Pentru ca foarfecele de tăiat gard viu să funcționeze, trebuie apăsate simultan ambele întrerupătoare. Nu folosiți scula electrică de grădină, în cazul în care funcționează deși nu este acționat nici un întreruptor sau este acționat un singur întrerupător. Indicaţii privind manevrarea optimă a acumulatorului Înainte de a introduce acumulatorul în scula electrică de grădină, asiguraţi-vă că aceasta este oprită. Introducerea unui acumulator într-o sculă electrică de grădină pornită poate duce la accidente. Folosiţi numai acumulatori Bosch prevăzuţi pentru această sculă electrică de grădină. Întrebuinţarea altor acumulatori poate duce la răniri şi pericol de incendiu. Nu deschideţi acumulatorul. Există pericol de scurtcircuit. Feriţi acumulatorul de căldură, de asemeni de ex. de radiaţii solare continue, foc, apă şi umezeală. Există pericol de explozie. În cazul deteriorării sau utilizării necorespunzătoare a acumulatorului se pot degaja vapori. Aerisiţi cu aer proaspăt iar dacă vi se face rău consultaţi un med ic. Vaporii pot irita căile respiratorii. Folosiţi acumulatorul numai împreună cu scula dunmneavoastră electrică Bosch. Numai astfel acumulatorul va fi protejat împotriva suprasolicitării periculoase. În urma contactului cu obiecte ascuţite ca de exemplu cuie sau şurubelniţe sau prin acţiunea unor forţe exterioare asupra sa, acumulatorul se poate deteriora. Se poate produce un scurtcircuit intern în urma căruia acumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească. Nu scurtcircuitaţi acumulatorul. Există pericol de explozie. Protejaţi acumulatorul împotriva umezelii şi a apei. Depozitaţi acumulatorul numai în domeniul de temperatură de la –20 °C la 50 °C. Nu lăsaţi acumulatorul în autovehicul, de exemplu pe timpul verii. Ocazional curăţaţi fantele de ventilaţie ale acumulatorului cu o pensulă moale, curată şi uscată. Instrucţiuni privind siguranţa pentru încărcătoare Citiţi toate indicaţiile de avertizare şi instrucţiunile. Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor poate provoca electrocutare, incendii şi/sau răniri grave. Păstraţi cu grijă prezentele instrucţiuni. Utilizaţi încărcătorul numai dacă sunteţi pe deplin informaţi asupra tuturor funcţiilor acestuia şi le puteţi accesa fără restricţii sau dacă aţi fost instruiţi în mod corespunzător asupra lor. Acest încărcător nu este destinat utilizării de către copii şi de către persoane cu capacităţi fizice, senzoriale sau intelectuale limitate sau lipsite de experienţă şi cunoştinţe. Acest încărcător poate fi folosit de către copiii mai mari de 8 ani şi de către persoane cu capacităţi fizice, senzoriale sau intelectuale limitate sau lipsite de experienţă şi cunoştinţe, numai dacă acestea sunt supravegheate sau sunt instruite privitor la folosirea sigură a încărcătorului şi înţeleg pericolele pe care aceasta le implică. În caz contrar există pericol de manevrare greşită şi răniri. Supravegheaţi copiii în timpul folosirii, curăţării şi întreţinerii. Astfel veţi avea siguranţa că, copiii nu se joacă cu încărcătorul. Încărcaţi numai acumulatori Li-Ion Bosch având o capacitate începând de la 1,5 Ah (de la 3 celule de acumulator). Tensiunea acumulatorului trebuie să se potrivească cu tensiunea de încărcare a încărcătorului. Nu încărcaţi baterii de unică folosinţă. În caz contrar există pericol de incendiu şi explozie. OBJ_BUCH-1685-008.book Page 182 Tuesday, May 23, 2017 2:11 PMRomână | 183 Bosch Power Tools F 016 L81 736 | (23.5.17) Feriţi încărcătorul de ploaie sau umerzeală. Pătrunderea apei în încărcător măreşte riscul de electrocutare. Încărcaţi numai acumulatori Li-Ion Bosch. Tensiunea acumulatorului trebuie să se potrivească cu tensiunea de încărcare a încărcătorului. În caz contrar există pericol de incendiu şi explozie. Păstraţi încărcătorul curat. Prin murdărire creşte pericolul de electrocutare. Înainte de utilizare controlaţi întotdeauna încărcătorul, cablul şi ştecherul. Nu folosiţi încărcătorul, în cazul în care constataţi deteriorarea acestuia. Nu deschideţi singuri încărcătorul şi nu permiteţi repararea acestuia decât de către personal de specialitate şi numai cu piese de schimb originale. Încărcătoarele, cablurile şi ştecherele deteriorate măresc riscul de electrocutare. Nu folosiţi încărcător ul pe un substrat inflamabil (de ex. hârtie, textile etc.) resp. în mediu cu pericol de explozie. Din cauza încălzirii care se produce în timpul încărcării există pericol de incendiu. Nu obturaţi fantele de ventilaţie ale încărcătorului. În caz contrar, încărcătorul se poate supraîncălzi şi este posibil să nu mai funcţioneze în mod corespunzător. Întreţinere Extrageţi acumulatorul din scula electrică de grădină înainte de a efectua reglaje sau lucrări de întreţinere sau în cazul în care aceasta rămâne nesupravegheată un timp mai îndelungat.Putaţi întotdeauna mănuşi pentru grădină, atunci când manipulaţi cuţitele ascuţite sau dacă lucraţi în apropierea acestora. Controlaţi scula electrică de grădină şi, din considerente legate siguranţă, înlocuiţi componentele uzate sau deteriorate ale acesteia. Înainte de depozitarea sculei electrice de grădină gresaţi întotdeauna bara portcuţite cu spray de întreţinere. Controlaţi dacă piuliţele, bolţurile şi şuruburile sunt bine fixate pentru garantarea funcţionării în condiţii de siguranţă a foarfecelui de tăiat gard viu. Asiguraţi-vă că piesele noi utilizate la schimbare provin de la Bosch. Înainte de uti lizare gresaţi întotdeauna bara portcuţite cu spray de întreţinere. Simboluri Următoarele simboluri sunt importante pentru citirea şi înţelegerea instrucţiunilor de utilizare. Reţineţi aceste simboluri şi semnificaţia lor. Interpretarea corectă a simbolurilor vă ajută să utilizaţi mai bine şi mai sigur scula electrică. Utilizare conform destinaţiei Scula electrică de grădină este destinată tăierii şi tunderii gardului viu şi a tufişurilor din grădinile din faţa caselor şi din grădinile cu destinaţie tip hobby. Date tehnice Simbol Semnificaţie Purtaţi mănuşi de protecţie Purtaţi ochelari de protecţie. Direcţie de deplasare Pornire Oprire Acţiune permisă Acţiune interzisă Accesorii Foarfece de tăiat gard viu cu acumulator EasyHedgeCut 12-35 EasyHedgeCut 12-350 EasyHedgeCut 12-351 EasyHedgeCut 12-45 EasyHedgeCut 12-450 Număr de identificare 3 600 H49 B.. 3 600 H49 A.. Număr de curse la mersul în gol rot./min 2400 2400 Lungime de tăiere mm 350 450 Deschiderea dinţilor mm 15 15 Greutate conform EPTA-Procedure 01:2014 kg 1,9 2,0 Număr de serie Vezi numărul de serie (plăcuţa indicatoare a tipului) de pe scula electrică OBJ_BUCH-1685-008.book Page 183 Tuesday, May 23, 2017 2:11 PM184 | Română F 016 L81 736 | (23.5.17) Bosch Power Tools Acumulator Tehnologie lithiu-ion Tehnologie lithiu-ion Număr de identificare 1 607 A35 05E 1 607 A35 05E Tensiune nominală V1212 Capacitate Ah 1,5 1,5 Număr celule de acumulator

Încărcător AL 1130 CV AL 1130 CV Număr de identificare

Curent de încărcare mA 3000 3000 Domeniu admis al temperaturilor de încărcare °C 0 – 45 0–45 Timp de încărcare la capacitatea nominală a acumulatorului, aprox. –1,5 –2,0 –2,5 min min min

Greutate conform EPTA-Procedure 01:2014 0,50 0,50 Clasa de protecţie kg / II / II Încărcător AL 1115 CV AL 1115 CV Număr de identificare

Curent de încărcare mA 1500 1500 Domeniu admis al temperaturilor de încărcare °C 0–45 0–45 Timp de încărcare la capacitatea nominală a acumulatorului, aprox. –1,5 –2,0 –2,5 min min min

Greutate conform EPTA-Procedure 01:2014 kg 0,30 0,30 Clasa de protecţie / II / II Foarfece de tăiat gard viu cu acumulator EasyHedgeCut 12-35 EasyHedgeCut 12-350 EasyHedgeCut 12-351 EasyHedgeCut 12-45 EasyHedgeCut 12-450 OBJ_BUCH-1685-008.book Page 184 Tuesday, May 23, 2017 2:11 PMRomână | 185 Bosch Power Tools F 016 L81 736 | (23.5.17) Informaţie privind zgomotul/vibraţiile Valorile zgomotului emis au fost determinate conform EN 60745-2-15. Nivelul de zgomot evaluat A al sculei electrice este în mod normal de: nivel presiune sonoră 67 dB(A); nivel putere sonoră 87 dB(A). Incertitudine K =3 dB. Purtaţi aparat de protecţie auditivă! Valorile totale ale vibraţiilor a

(suma vectorială a trei direcţii) şi incertitudinea K au fost determinate conform EN 60745-2-15:

Nivelul vibraţiilor specificat în prezentele instrucţiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN 60745 şi poate fi utilizat la compararea diferitelor scule electrice. El poate fi folosit şi pentru evaluarea provizorie a solicitării vibratorii. Nivelul specificat al vibraţiilor se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicaţii, împreună cu accesorii diverse sau care diferă de cele indicate sau nu beneficiază de o întreţinere satisfăcătoare, nivelul vibraţiilor se poate abate de la valoarea specificată. Aceasta poate amplifica considerabil solicitarea vibratorie de-a lungul întregului interval de lucru. Pentru o evaluare exactă a solicitării vibratorii ar trebui luate în calcul şi intervalele de timp în care scula electrică este deconectată sau funcţionează, dar nu este utilizată efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a valorii solicitării vibratorii pe întreg intervalul de lucru. Stabiliţi măsuri de siguranţă suplimentare pentru protejarea utilizatorului împotriva efectului vibraţiilor, ca de exemplu: întreţinerea sculei electrice şi a accesoriilor, menţinerea căldurii mâinilor, organizarea proceselor de muncă. Montare şi funcţionare Punere în funcţiune Încărcarea acumulatorului Nu folosiţi alt încărcător. Încărcătorul din setul de livrare este adaptat acumulatorului litiu-ion incorporat în scula dumneavoastră electrică de grădină. Respectaţi tensiunea de alimentare! Tensiunea sursei de curent trebuie să coincidă cu datele de pe plăcuţa indicatoare a tipului încărcătorului. Încărcătoarele inscripţionate cu 230 V pot funcţiona şi la 220 V. Acumulatorul este echipat cu un sistem de supraveghere a temperaturi care-i permite încărcarea numai în domeniul de temperaturi cuprins între 0 °C şi 45 °C. Astfel se obţine o durată de viaţă îndelungată a acumulatorului. Indicaţie: Acumulatorul se livrează parţial încărcat. Pentru a asigura funcţionarea la capacitatea nominală a acumulatorului, înainte de prima utilizare încărcaţi complet acumulatorul în încărcător. Acumulatorul cu tehnologie litiu-ion poate fi încărcat în orice moment, fără ca prin aceasta să i s e reducă durata de viaţă. O întrerupere a procesului de încărcare nu dăunează acumula- torului. Acumulatorul Li-Ion este protejat prin „Electronic Cell Protection (ECP)“ împotriva descărcării profunde. Când acumulatorul este descărcat, scula electrică de grădină se deconectează datorită unui circuit de protecţie: cuţitul de tăiere nu se mai mişcă. După deconectarea automată a sculei electrice de grădină nu mai apăsaţi întrerupătorul pornit/oprit. Acumulatorul se poate deteriora. Procesul de încărcare Procesul de încărcare începe imediat ce ştecherul de la reţea este introdus în priză, respectiv acumulatorul în încărcătorul . Prin procesul de încărcare inteligentă, starea de încărcare a acumulatorului este sesizată automat iar acumulatorul va fi încărcat cu un curent de încărcare întotdeauna optim, în funcţie de temperatura şi tensiunea sa. În acest mod acumulatorul este menajat, iar în cazul păstrării sale în încărcător, el va fi întotdeauna încărcat la capacitate maximă. Indicaţie: Procesul de încărcare este posibil numai dacă temperatura acumulatorului se situează în domeniul de temperaturi admise, vezi paragraful „Date tehnice“. AL 1130 CV Clipirea indicatorului verde de încărcare a acumulatorului Procesul de încărcare rapidă este semnalizat prin clipirea indicatorului verde de încărcare a acumulatorului. Indicaţie: Încărcarea rapidă este posibilă numai când temperatura acumulatorului se află în domeniul temperaturilor admise, vezi paragraful „Date tehnice“. Lumina continuă a indicatorului verde de încărcare a acumulatorului Lumina continuă a indicatorului verde de încărcare a acumulatorului semnalizează faptul că acumulatorul este complet încărcat. Scopul acţiunii Figura Pagina Set de livrare

Introducerea acumulatorului

Întreţinerea cuţitelor

Depozitare şi transport

OBJ_BUCH-1685-008.book Page 185 Tuesday, May 23, 2017 2:11 PM186 | Română F 016 L81 736 | (23.5.17) Bosch Power Tools În continuare acumulatorul poate fi scos şi folosit imediat. Dacă acumulatorul nu este introdus în încărcător, lumina continuă emisă de indicatorul de încărcare a acumulatorului semnalizează faptul că ştecherul este introdus în priză iar încărcătorul este în stare de funcţionare. Lumina continuă a indicatorului roşu de încărcare a acumulatorului Lumina continuă a indicatorului roşu de încărcare a acumulatorului semnalizează faptul că temperatura acumulatorului se situează în afara limitelor de temperatură admise pentru încărcare, vezi paragraful „Date tehnice“. Imediat ce temperatura revine în domeniul admis de temperaturi, încărcătorul comută automat pe încărcare rapidă. Clipirea indicatorului roşu de încărcare a acumulatorului Clipirea indicatorului roşu de încărcare a acumulatorului semnalizează un alt deranjament al procesului de încărcare, vezi paragraful „Detectarea defecţiunilor“. AL 1115 CV Indicatorul de încărcare a acumulatorului clipeşte Procesul de încărcare este semnalizat prin clipirea indicatorului de încărcare a acumulatorului. Indicatorul de încărcare a acumulatorului luminează continuu Lumina continuă emisă de indicatorul de încărcare a acumulatorului semnalizează faptul că acumulatorul este încărcat complet sau că temperatura acumulatorului se află în afara domeniului temperaturilor de încărcare şi de aceea acesta nu poate fi încărcat. Imediat după atingerea domeniului admis al temperaturilor, acumulatorul se încarcă. Dacă acumulatorul nu este introdus în încărcător, lumina continuă emisă de indicatorul de încărcare a acumulatorului semnalizează faptul că ştecherul este introdus în priză iar încărcătorul este în stare de funcţionare. Indicaţii privind încărcarea În caz de încărcare continuă, respectiv în cazul unor cicluri de încărcare care se succed fără întrerupere, încărcătorul se poate încălzi. Acest fapt nu prezintă importanţă şi indică o defecţiune tehnică a încărcătorului. Un timp de funcţionare considerabil diminuat după încărcare indică faptul că acumulatorul s-a uzat şi trebuie înlocuit. Indicaţii de lucru Ţieţi scula electrică de grădină la o distanţă suficient de mare faţă de corp. Adoptaţi o poziţie sigură şi stabilă. Nu depozitaţi scula electrică de grădină atârnând-o de mâner sau de comutator. Mecanism antiblocare Dacă cuţitul se blochează în material vegetal rezistent, sarcina la care este supus motorul creşte. Sistemul microelectronic inteligent sesizează situaţia de suprasarcină şi repetă de mai multe ori comutarea motorului pentru a împiedica astfel blocarea cuţitelor şi pentru a permite tăierea materialului vegetal. Comutarea perceptibilă durează până la 3 s. După tăierea materialului vegetal, scula electrică de grădină continuă să lucreze în regim normal de lucru, sau cuţitul se opreşte automat în stare deschisă, într-o situaţie de suprasarcină de mai lungă durată (de exemplu dacă, în mod accidental, o bucată dn gardul metalic blochează scula electrică de grădină). Detectarea defecţiunilor Simptome Cauză posibilă Remediere Foarfecele de tăiat gard viu nu funcţionează Acumulator descărcat Încărcaţi acumulatorul, vezi şi indicaţiile privind încărcarea Dispozitivul de blocare a conectării nu este fixat corect vezi „Montare şi manevrare pentru o utilizare corectă“ Faorfecele de tăiat gard viu funcţionează cu întreruperi Cablajul intern al sculei electrice de grădină este defect Adresaţi-vă centrului de asistenţă tehnică post- vânzări Întrerupătorul pornit/oprit defect Adresaţi-vă centrului de asistenţă tehnică post- vânzări Direcţia de rotaţie a motorului se inversează continuu şi se opreşte după aprox. 3 s vezi „Indicaţiile de lucru“ (mecanism antiblocare) OBJ_BUCH-1685-008.book Page 186 Tuesday, May 23, 2017 2:11 PMRomână | 187 Bosch Power Tools F 016 L81 736 | (23.5.17) Asistenţă clienţi şi consultanţă privind utilizarea www.bosch-garden.com În caz de reclamaţii şi comenzi de piese de schimb vă rugăm să indicaţi neapărat numărul de identificare compus din 10 cifre, conform plăcuţei indicatoare a tipului sculei elec- trice. România Robert Bosch SRL

Service scule electrice Strada Horia Măcelariu Nr. 30–34, sector 1 013937 Bucureşti Tel.: +40 21 405 7541 Fax: +40 21 233 1313 E-Mail: BoschServiceCenter@ro.bosch.com www.bosch-pt.ro Motorul funcţionează, cuţitele stau pe loc Defecţiune internă Adresaţi-vă centrului de asistenţă tehnică post- vânzări Cuţitele se înfierbântă Cuţitul este tocit Daţi la rectificat bara portcuţite Cuţitul are ştirbituri Verificaţi bara portcuţite Frecare prea mare din cauza gresării defectuoase Pulverizaţi cu lubrifiant Cuţitul nu se mişcă Acumulator descărcat Încărcaţi acumulatorul, vezi şi indicaţiile privind încărcarea Scula electrică de grădină este d efectă Adresaţi-vă centrului de asistenţă tehnică post- vânzări Vibraţii/zgomote puternice Scula electrică de grădină este defectă Adresaţi-vă centrului de asistenţă tehnică post- vânzări Durata de tăiere la o încărcare a acumulatorului este prea scurtă Frecare prea mare din cauza gresării defectuoase Pulverizaţi cu lubrifiant Cuţitul trebuie curăţat Curăţaţi cuţitul Acumulatorul nu este încărcat complet Încărcaţi acumulatorul, vezi şi indicaţiile privind încărcarea Indicatorul de încărcare a acumulatorului luminează continuu Nu este posibilă încărcarea Acumulatorul nu este montat (corect) Montaţi corect acumulatorul în încărcător Contactele acumulatorului sunt murdare Curăţaţi co ntactele acumulatorului; de ex. introducând şi extrăgând de mai multe ori acumulatorul, dacă este cazul înlocuiţi acumulatorul Acumulator defect Înlocuiţi acumulatorul Cuţitele se mişcă foarte lent sau mecanismul antiblocare nu funcţionează Acumulator descărcat Încărcaţi acumulatorul, vezi şi indicaţiile privind încărcarea Acumulatorul a fost depozitat la temperaturi în afara domeniului de temperaturi admise Lăsaţi acumulatorul să se încălzeasacă la temperatura camerei (în limitele domeniului de temperaturi admise de 0 – 45 °C) Indicatorul de încărcare a acumulatorului nu luminează Ştecherul încărcătorului nu este introdus (corect) în priza de curent Introduceţi (complet) ştecherul în priza de curent Priza de curent, cablul de alimentare sau încăr- cătorul sunt defecte Verificaţi tensiunea reţelei, dacă este cazul duceţi încărcătorul pentru verificare la un cen- tru autorizat de service şi asistenţă tehnică post-vânzări pentru scule electrice Bosch Simptome Cauză posibilă Remediere OBJ_BUCH-1685-008.book Page 187 Tuesday, May 23, 2017 2:11 PM188 | Български F 016 L81 736 | (23.5.17) Bosch Power Tools Transport Acumulatorii Li-Ion integraţi respectă cerinţele legislaţiei privind transportul mărfurilor periculoase. Acumulatorii pot fi transportaţi rutier fără restricţii de către utilizator. În cazul transportului de către terţi (de exemplu: transport aerian sau prin firmă de expediţii) trebuie respectate cerinţe speciale privind ambalarea şi marcarea. În această situaţie, la pregătirea expedierii trebuie consultat un expert în transportul mărfurilor periculoase. Expediaţi acumulatorii numai în cazul în care carcasa acestora este intactă. Acoperiţi cu bandă de lipit contactele deschise şi ambalaţi astfel acumulatorul încât să nu se poată deplasa în interiorul ambalajului. Vă rugăm să respectaţi eventualele norme naţionale suplimentare. Eliminare Nu aruncaţi sculele electrice de grădină, încărcătoarele şi acumulatorii/bateriile în gunoiul menajer! Numai pentru ţările UE: Conform Directivei Europene 2012/19/UE, echipamentele electrice şi electronice uzate şi, conform Directivei Europene 2006/66/CE, acumulatorii/bateriile defecte sau consumate trebuie colectate separat şi direcţionate către o staţie de reciclare ecologică. Acumulatori/baterii: Li-Ion: Vă rugăm să respectaţi indicaţiile de la paragraful „Transport“. Sub rezerva modificărilor.
