РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Easy HedgeCut 1235 Li BOSCH

В состав эксплуатационных документов, предусмотренных изготовителем для продукции, могут входить настоящее руководство по эксплуатации, а также приложения. Информация о подтверждении соответствия содержится в приложении. Информация о стране происхождения указана на корпусе изделия и в приложении. Дата изготовления указана на последней странице обложки Руководства. Контактная информация относительно импортера содержится на упаковке. Срок службы изделия Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки (дату изготовления см. на этикетке). Перечень критических отказов и ошибочные действия персонала или пользователя – не использовать с поврежденной рукояткой или поврежденным защитным кожухом – не использовать при появлении дыма непосредственно из корпуса изделия – не использовать с перебитым или оголенным электрическим кабелем – не использовать на открытом пространстве во время дождя (в распыляемой воде) – не включать при попадании воды в корпус – не использовать при сильном искрении – не использовать при появлении сильной вибрации Критерии предельных состояний – перетёрт или повреждён электрический кабель – поврежден корпус изделия Тип и периодичность технического обслуживания Рекомендуется очистить инструмент от пыли после каждого использования.

– необходимо хранить в сухом месте – необходимо хранить вдали от источников повышенных температур и воздействия солнечных лучей – при хранении необходимо избегать резкого перепада

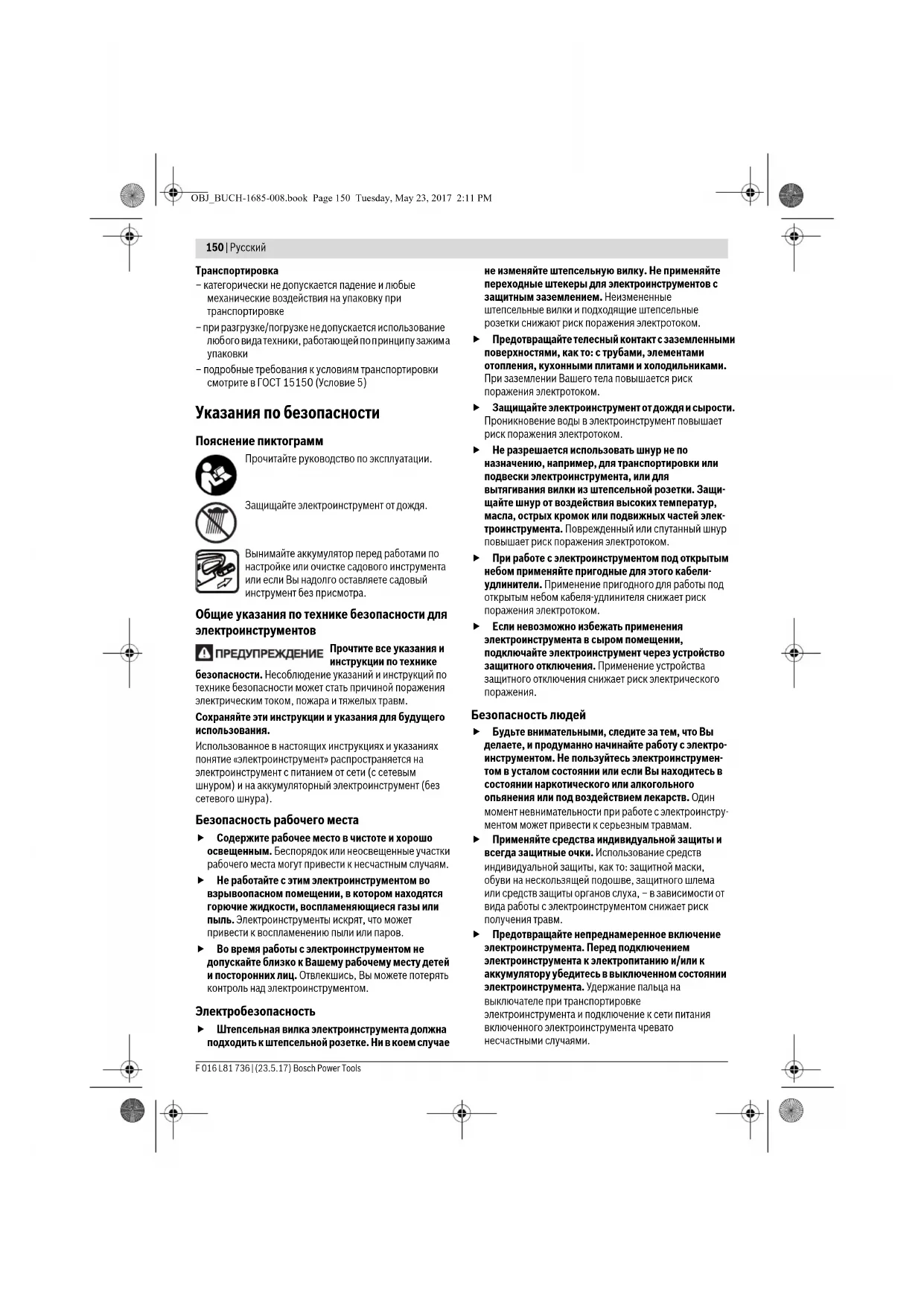

– хранение без упаковки не допускается – подробные требования к условиям хранения смотрите в ГОСТ 15150 (Условие 1) OBJ_BUCH-1685-008.book Page 149 Tuesday, May 23, 2017 2:11 PM150 | Русский F 016 L81 736 | (23.5.17) Bosch Power Tools Транспортировка – категорически не допускается падение и любые механические воздействия на упаковку при транспортировке – при разгрузке/погрузке не допускается использование люб ого ви да техни ки, ра ботаю щей по п ринци пу зажим а

– подробные требования к условиям транспортировки смотрите в ГОСТ 15150 (Условие 5) Указания по безопасности Пояснение пиктограмм Прочитайте руководство по эксплуатации. Защищайте электроинструмент от дождя. Вынимайте аккумулятор перед работами по настройке или очистке садового инструмента или если Вы надолго оставляете садовый инструмент без присмотра. Общие указания по технике безопасности для электроинструментов Прочтите все указания и инструкции по технике безопасности. Несоблюдение указаний и инструкций по технике безопасности может стать причиной поражения электрическим током, пожара и тяжелых травм. Сохраняйте эти инструкции и указания для будущего использования. Использованное в настоящих инструкциях и указаниях понятие «электроинструмент» распространяется на электроинструмент с питанием от сети (с сетевым шнуром) и на аккумуляторный электроинструмент (без сетевого шнура). Безопасность рабочего места Содержите рабочее место в чистоте и хорошо освещенным. Беспорядок или неосвещенные участки рабочего места могут привести к несчастным случаям. Не работайте с этим электроинструментом во взрывоопасном помещении, в котором находятся горючие жидкости, воспламеняющиеся газы или пыль. Электроинструменты искрят, что может привести к воспламенению пыли или паров. Во время работы с электроинструментом не допускайте близко к Вашему рабочему месту детей и посторонних лиц. Отвлекшись, Вы можете потерять контроль над электроинструментом. Электробезопасность Штепсельная вилка электроинструмента должна подходить к штепсельной розетке. Ни в коем случае не изменяйте штепсельную вилку. Не применяйте переходные штекеры для электроинструментов с защитным заземлением. Неизмененные штепсельные вилки и подходящие штепсельные розетки снижают риск поражения электротоком. Предотвращайте телесный контакт с заземленными поверхностями, как то: с трубами, элементами отопления, кухонными плитами и холодильниками. При заземлении Вашего тела повышается риск поражения электротоком. Защищайте электроинструмент от дождя и сырости. Проникновение воды в электроинструмент повышает риск поражения электротоком. Не разрешается использовать шнур не по назначению, например, для транспортировки или подвески электроинструмента, или для вытягивания вилки из штепсельной розетки. Защи- щайте шнур от воздействия высоких температур, масла, острых кромок или подвижных частей элек- троинструмента. Поврежденный или спутанный шнур повышает риск поражения электротоком. При работе с электроинструментом под открытым небом применяйте пригодные для этого кабели- удлинители. Применение пригодного для работы под открытым небом кабеля-удлинителя снижает риск поражения электротоком. Если невозможно избежать применения электроинструмента в сыром помещении, подключайте электроинструмент через устройство защитного отключения. Применение устройства защитного отключения снижает риск электрического

Безопасность людей Будьте внимательными, следите за тем, что Вы делаете, и продуманно начинайте работу с электро- инструментом. Не пользуйтесь электроинструмен- том в усталом состоянии или если Вы находитесь в состоянии наркотического или алкогольного опьянения или под воздействием лекарств. Один момент невнимательности при работе с электроинстру- ментом может привести к серьезным травмам. Применяйте средства индивидуальной защиты и всегда защитные очки. Использование средств индивидуальной защиты, как то: защитной маски, обуви на нескользящей подошве, защитного шлема или средств защиты органов слуха, – в зависимости от вида работы с электроинструментом снижает риск получения травм. Предотвращайте непреднамеренное включение электроинструмента. Перед подключением электроинструмента к электропитанию и/или к аккумулятору убедитесь в выключенном состоянии электроинструмента. Удержание пальца на выключателе при транспортировке электроинструмента и подключение к сети питания включенного электроинструмента чревато несчастными случаями. OBJ_BUCH-1685-008.book Page 150 Tuesday, May 23, 2017 2:11 PMРусский | 151 Bosch Power Tools F 016 L81 736 | (23.5.17) Убирайте установочный инструмент или гаечные ключи до включения электроинструмента. Инструмент или ключ, находящийся во вращающейся части электроинструмента, может привести к травмам. Не принимайте неестественное положение корпуса тела. Всегда занимайте устойчивое положение и сохраняйте равновесие. Благодаря этому Вы можете лучше контролировать электроинструмент в неожиданных ситуациях. Носите подходящую рабочую одежду. Не носите широкую одежду и украшения. Держите волосы, одежду и рукавицы вдали от движущихся частей. Широкая одежда, украшения или длинные волосы могут быть затянуты вращающимися частями. При наличии возможности установки пылеотсасывающих и пылесборных устройств проверяйте их присоединение и правильное использование. Применение пылеотсоса может снизить опасность, создаваемую пылью. ВНИМАНИЕ! В случае возникновения перебоя в работе электроинструмента вследствие полного или частичного прекращения энергоснабжения или повреждения цепи управления энергоснабжением установите выключатель в положение Выкл., убедившись, что он не заблокирован (при его наличии). Отключите сетевую вилку от розетки или отсоедините съёмный аккумулятор. Этим предотвращается неконтролируемый повторный

Применение электроинструмента и обращение с ним Не перегружайте электроинструмент. Используйте для Вашей работы предназначенный для этого электроинструмент. С подходящим электроинстру- ментом Вы работаете лучше и надежнее в указанном диапазоне мощности. Не работайте с электроинструментом при неисправном выключателе. Электроинструмент, который не поддается включению или выключению, опасен и должен быть отремонтирован. До начала наладки электроинструмента, перед заменой принадлежностей и прекращением работы отключайте штепсельную вилку от розетки сети и/или выньте аккумулятор. Эта мера предос- торожности предотвращает непреднамеренное включение электроинструмента. Храните электроинструменты в недоступном для детей месте. Не разрешайте пользоваться электро- инструментом лицам, которые не знакомы с ним или не читали настоящих инструкций. Электро- инструменты опасны в руках неопытных лиц. Тщательно ухаживайте за электроинструментом. Проверяйте безупречную функцию и ход движущихся частей электроинструмента, отсутствие поломок или повреждений, отрицательно влияющих на функцию электро- инструмента. Поврежденные части должны быть отремонтированы до использования электроинструмента. Плохое обслуживание электроинструментов является причиной большого числа несчастных случаев. Держите режущий инструмент в заточенном и чистом состоянии. Заботливо ухоженные режущие инструменты с острыми режущими кромками реже заклиниваются и их легче вести. Применяйте электроинструмент, принадлежности, рабочие инструменты и т.п. в соответствии с настоящими инструкциями. Учитывайте при этом рабочие условия и выполняемую работу. Использование электроинструментов для непредусмотренных работ может привести к опасным

Применение и обслуживание аккумуляторного инструмента Заряжайте аккумуляторы только в зарядных устройствах, рекомендуемых изготовителем. Зарядное устройство, предусмотренное для определенного вида аккумуляторов, может привести к пожарной опасности при использовании его с другими аккумуляторами. Применяйте в электроинструментах только предусмотренные для этого аккумуляторы. Использование других аккумуляторов может привести к травмам и пожарной опасности. Защищайте неиспользуемый аккумулятор от канцелярских скрепок, монет, ключей, гвоздей, винтов и других маленьких металлических предметов, которые могут закоротить полюса. Короткое замыкание полюсов аккумулятора может привести к ожогам или пожару. При неправильном использовании из аккумулятора может потечь жидкость. Избегайте соприкосновения с ней. При случайном контакте промойте соответствующее место водой. Если эта жидкость попадет в глаза, то дополнительно обратитесь за помощью к врачу. Вытекающая аккумуляторная жидкость может привести к раздражению кожи или к ожогам.

Ремонт Вашего электроинструмента поручайте только квалифицированному персоналу и только с применением оригинальных запасных частей. Этим обеспечивается безопасность электроинструмента. Указания по технике безопасности для

Держите все части тела на расстоянии от режущего ножа инструмента. Никогда не пытайтесь удалить срезанный материал либо держать срезаемый материал при работающем ноже. Удаляйте застрявший материал только при выключенном инструменте. Секундная невнимательность при использовании кустореза может привести к серьезным

OBJ_BUCH-1685-008.book Page 151 Tuesday, May 23, 2017 2:11 PM152 | Русский F 016 L81 736 | (23.5.17) Bosch Power Tools Переносите кусторез за ручку при выключенном ноже. При транспортировке и хранении кустореза всегда надевайте защитный чехол. Аккуратное обращение с инструментом снижает опасность травмирования ножом. Обязательно держите электроинструмент за изолированные ручки, поскольку нож может задеть скрытую электропроводку. Контакт ножа с находящейся под напряжением проводкой может заряжать металлические части электроинструмента и приводить к удару электрическим током. Дополнительные предупредительные

Настоящий электроинструмент не предназначен для использования лицами (включая детей) с ограниченными физическими, органолептическими или умственными способностями или с недостаточным опытом и/или недостаточными знаниями, за исключением случаев, когда они находятся под надзором лица, ответственного за их безопасность, или получают от него инструкции по эксплуатации настоящего электроинструмента. Дети должны находиться под присмотром, чтобы избежать возможности игры с электроинструментом. Всегда держите электроинструмент во время работы обеими руками, заняв предварительно устойчивое положение. Двумя руками Вы работаете более надежно с электроинструментом. Дайте электроинструменту полностью остановиться и только после этого выпустите его из рук. Во время работы в радиусе 3 м не должны находиться другие люди или животные. Посторонние лица в пределах рабочей зоны находятся под ответственностью пользователя. Никогда не берите кусторез за ножевой брус. Никогда не позволяйте пользоваться кусторезом детям или лицам, не знакомым с этими указаниями. Национальные предписания могут ограничивать возраст оператора. Никогда не пользуйтесь кусторезом, если поблизости находятся другие люди, в особенности дети или домашние животные. Оператор или пользователь ответственен за несчастные случаи и ущерб, нанесенный другим лицам или их имуществу. Не работайте с кусторезом босяком или в открытых сандалях. Всегда одевайте прочную обувь и длинные брюки. Рекомендуется одевать прочные рукавицы, нескользящую обувь и защитные очки. Не носите свободную одежду и украшения, поскольку они могут запутаться во вращающихся деталях. Тщательно осмотрите участок, на котором Вы собираетесь подрезать кусты, и уберите всю проволоку и прочие чужеродные предметы. Перед использованием всегда проверяйте ножи, винты ножей и другие детали ножевого узла на предмет износа и повреждения. Никогда не работайте с поврежденным или сильно изношенным ножевым

Ознакомьтесь с принципами работы кустореза, чтобы в случае острой необходимости Вы могли быстро его остановить. Подрезайте кусты только при дневном свете либо хорошем искусственном освещении. Никогда не используйте кусторез с поврежденными защитными устройствами или вообще без таковых. Убедитесь, что при эксплуатации кустореза монтированы все прилагаемые рукоятки и защитные устройства. Никогда не пытайтесь работать с не полностью собранным кусторезом или кусторезом, в котором были выполнены недопустимые изменения. Никогда не держите кусторез за его защитное устройство. При работе с кусторезом всегда следите за устойчивостью своего положения и сохраняйте равновесие, в частности, если Вы стоите на ступеньках или лестнице. Внимательно следите за окружающей ситуацией и будьте готовы к возможным опасным моментам, которые Вы можете не услышать при подрезании кустарника. Проверяйте все гайки, болты и винты на предмет прочной посадки с целью обеспечения безопасного рабочего состояния кустореза. Храните кусторез в сухом, возвышенном или огражденном, недоступном для детей месте. Для сохранения безопасности меняйте изношенные или поврежденные части. Не пытайтесь отремонтировать садовый инструмент, если только у Вас нет необходимого для этого образования. Для замены используйте оригинальные запасные части фирмы Bosch. Для защиты от прикосновения к движущемуся ножу кусторез имеет защитный выключатель ножа на обеих рукоятках. Для работы кустореза необходимо, чтобы оба выключателя были нажаты одновременно. Та

не используйте садовый инструмент, если он работает, хотя не нажат ни один выключатель или нажат только один выключатель. Указания по оптимальному обращению с аккумулятором Убедитесь, что садовый инструмент выключен, прежде чем вставлять аккумуляторную батарею. Установка аккумуляторной батареи во включенный садовый инструмент может привести к несчастному

Используйте только предусмотренные для данного садового инструмента аккумуляторные батареи производства Bosch. Использование других аккумуляторных батарей может привести к травмам и чревато возникновением пожара. OBJ_BUCH-1685-008.book Page 152 Tuesday, May 23, 2017 2:11 PMРусский | 153 Bosch Power Tools F 016 L81 736 | (23.5.17) Не вскрывайте аккумулятор. При этом возникает опасность короткого замыкания. Защищайте аккумуляторную батарею от высоких температур, напр., от длительного нагревания на солнце, от огня, воды и влаги. Существует опасность взрыва. При повреждении и ненадлежащем использовании аккумулятора может выделиться газ. Обеспечьте приток свежего воздуха и при возникновении жалоб обратитесь к врачу. Газы могут вызвать раздражение дыхательных путей. Используйте аккумуляторную батарею только в комбинации с Вашим инструментом Bosch. Только так Вы сможете предотвратить опасную перегрузку аккумулятора. Острыми предметами, как напр., гвоздем или отверткой, а также внешним силовым воздействием можно повредить аккумуляторную батарею. Это может привести к внутреннему короткому замыканию, возгоранию с задымлением, взрыву или перегреву аккумуляторной батареи. Не замыкайте накоротко аккумулятор. Это создает опасность взрыва. Защищайте аккумулятор от влаги и воды. Храните аккумулятор только в диапазоне температур от –20 °C до 50 °C. Не оставляйте аккумулятор летом в автомобиле. Время от времени прочищайте вентиляционные прорези аккумулятора мягкой, сухой и чистой

Указания по технике безопасности для зарядных устройств Прочтите все указания и инструкции по технике безопасности. Упущения в отношении указаний и инструкций по технике безопасности могут стать причиной поражения электрическим током, пожара и тяжелых травм. Тщательно сохраняйте эти инструкции. Пользуйтесь зарядным устройством только в том случае, если Вы в состоянии полностью оценить его функции и привести их в действие или получили соответствующие

Это зарядное устройство не предназначено для использования детьми и лицами с ограниченными физическими, сенсорными или умственными способностями или недостаточным опытом и знаниями. Пользоваться этим зарядным устройством детям в возрасте 8 лет и лицам с ограниченными физическими, сенсорными или умственными способностями или с недостаточным опытом и знаниями разрешается только под присмотром ответственного за их безопасность лица или если они прошли инструктаж на предмет надежного использования зарядного устройства и понимают, какие опасности исходят от него. Иначе существует опасность неправильного использования и получения травм. Смотрите за детьми при пользовании, очистке и техническом обслуживании. Дети не должны играть с зарядным устройством. Заряжайте только литиево- ионные аккумуляторы Bosch емкостью от 1,5 А-ч (от 3 элементов). Напряжение аккумулятора должно подходить к зарядному напряжению зарядного устройства. Не заряжайте незаряжаемые батареи. Иначе существует опасность пожара и взрыва. OBJ_BUCH-1685-008.book Page 153 Tuesday, May 23, 2017 2:11 PM154 | Русский F 016 L81 736 | (23.5.17) Bosch Power Tools Защищайте зарядное устройство от дождя и сырости. Проникновение воды в зарядное устройство повышает риск поражения электротоком. Заряжайте только литиево-ионные аккумуляторные батареи Bosch. Напряжение аккумулятора должно подходить к зарядному напряжению зарядного устройства. Иначе существует опасность пожара и взрыва. Содержите зарядное устройство в чистоте. Загрязнения вызывают опасность поражения электротоком. Перед каждым использованием проверяйте зарядное устройство, кабель и штепсельную вилку. Не пользуйтесь зарядным устройством с обнаруженными повреждениями. Не вскрывайте самостоятельно зарядное устройство, а поручайте ремонт квалифицированному специалисту и обязательно с использованием оригинальных зап- частей. Поврежденные зарядные устройства, кабель и штепсельная вилка повышают риск поражения электротоком. Не ставьте зарядное устройство во включенном состоянии на легко воспламеняющиеся материалы (например, бумагу, текстиль и т.п.) или рядом с горючими веществами. Нагрев зарядного устройства при зарядке создает опасность возникновения пожара. Не прикрывайте вентиляционные щели зарядного устройства. В противном случае возможен перегрев зарядного устройства и выход из строя. Техобслуживание Вынимайте аккумулятор перед работами по настройке или очистке садового инструмента или если Вы надолго оставляете садовый инструмент без присмотра.При манипуляциях или работах в зоне острых ножей всегда одевайте садовые рукавицы. Проверяйте садовый инструмент и на всякий случай меняйте износившиеся или поврежденные детали. Перед хранением садового инструмента всегда смазывайте ножевой брус спреем для ухода. Проверяйте все гайки, болты и винты на предмет прочной посадки с целью обеспечения безопасного рабочего состояния садового инструмента. Для замены используйте оригинальные запасные части фирмы Bosch. Перед использованием всегда смазывайте ножевой брус спреем для ухода.

Следующие символы помогут Вам при чтении и понимании руководства по эксплуатации. Запомните символы и их значение. Правильная интерпретация символов поможет Вам правильнее и надежнее работать с электроинструментом. Применение по назначению Садовый инструмент предназначен для обрезания и стрижки кустарника на приусадебном участке и на даче. Технические данные Символ Значение Надевайте защитные рукавицы При работе пользуйтесь защитными

Направление движения

Разрешенное действие Запрещенное действие Принадлежности Аккумуляторный кусторез EasyHedgeCut 12-35 EasyHedgeCut 12-350 EasyHedgeCut 12-351 EasyHedgeCut 12-45 EasyHedgeCut 12-450

Длина режущей кромки мм 350 450 Шаг зубьев ножа мм 15 15 Вес согласно EPTA-Procedure 01:2014 кг 1,9 2,0 Серийный номер См. серийный номер (заводская табличка) садового инструмента OBJ_BUCH-1685-008.book Page 154 Tuesday, May 23, 2017 2:11 PMРусский | 155 Bosch Power Tools F 016 L81 736 | (23.5.17) Аккумулятор литий-ионный литий-ионный

1 607 A35 05E 1 607 A35 05E Номинальное напряжение В1212

А-ч 1,5 1,5 Число элементов аккумулятора

Аккумулятор литий-ионный литий-ионный

1 607 A35 07N 1 607 A35 07N Номинальное напряжение В1212

А-ч 2,0 2,0 Число элементов аккумулятора

Аккумулятор литий-ионный литий-ионный

1 607 A35 03L 1 607 A35 03L Номинальное напряжение В1212

А-ч 2,5 2,5 Число элементов аккумулятора

Зарядное устройство AL 1130 CV AL 1130 CV

Зарядный ток мА 3000 3000 Допустимый диапазон температуры при зарядке °C 0 – 45 0–45 Время зарядки при емкости аккумулятора, ок. –1,5 –2,0 –2,5

Вес согласно EPTA-Procedure 01:2014 0,50 0,50 Класс защиты кг / II / II Зарядное устройство AL 1115 CV AL 1115 CV

Зарядный ток мА 1500 1500 Допустимый диапазон температуры при зарядке °C 0–45 0–45 Время зарядки при емкости аккумулятора, ок. –1,5 –2,0 –2,5

Вес согласно EPTA-Procedure 01:2014 кг 0,30 0,30 Класс защиты / II / II Аккумуляторный кусторез EasyHedgeCut 12-35 EasyHedgeCut 12-350 EasyHedgeCut 12-351 EasyHedgeCut 12-45 EasyHedgeCut 12-450 OBJ_BUCH-1685-008.book Page 155 Tuesday, May 23, 2017 2:11 PM156 | Русский F 016 L81 736 | (23.5.17) Bosch Power Tools Данные по шуму и вибрации Значения звуковой эмиссии определены в соответствии с EN 60745-2-15. А-взвешенный уровень шума от электроинструмента составляет обычно: уровень звукового давления 67 дБ(A); уровень звуковой мощности 87 дБ(A). Погрешность K =3 дБ. Одевайте наушники! Суммарная вибрация a

(векторная сумма трех направ- лений) и погрешность K определены в соответствии с EN 60745-2-15:

Указанный в этих инструкциях уровень вибрации определен в соответствии со стандартизованной методикой измерений, прописанной в EN 60745, и может использоваться для сравнения электроинструментов. Он пригоден также для предварительной оценки вибрационной нагрузки. Уровень вибрации указан для основных видов работы с электроинструментом. Однако если электроинструмент будет использован для выполнения других работ, с различными принадлежностями, с применением сменных рабочих инструментов, не предусмотренных изготовителем, или техническое обслуживание не будет отвечать предписаниям, то уровень вибрации может быть иным. Это может значительно повысить вибрационную нагрузку в течение всей продолжительности работы. Для точной оценки вибрационной нагрузки в течение определенного временного интервала нужно учитывать также и время, когда инструмент выключен или, хотя и включен, но не находится в работе. Это может значительно сократить нагрузку от вибрации в расчете на полное рабочее время. Предусмотрите дополнительные меры безопасности для защиты оператора от воздействия вибрации, например: техническое обслуживание электроинструмента и рабочих инструментов, меры по поддержанию рук в тепле, организация технологических процессов. Монтаж и эксплуатация

Зарядка аккумулятора Не используйте другое зарядное устройство. Входящее в комплект зарядное устройство предназначено для встроенной в Ваш садовый инструмент литиево-ионной аккумуляторной батареи. Учитывайте напряжение сети! Напряжение источника тока должно соответствовать данным на заводской табличке зарядного устройства. Зарядные устройства на 230 В могут работать также и при напряжении 220 В. Аккумулятор оснащен устройством контроля температуры, которое позволяет производить зарядку только в пределах температуры от 0 °C до 45 °C. Этим достигается продолжительный срок службы аккумулятора. Указание: Аккумулятор поставляется не полностью заряженным. Для обеспечения полной мощности аккумулятора зарядите его полностью перед первым применением. Литий-ионный аккумулятор может быть заряжен в любое время без сокращения срока службы. Прекращение процесса зарядки не наносит вреда аккумулятору. Литиево-ионные аккумуляторные батареи защищены от глубокой разрядки системой «Electronic Cell Protection (ECP)». При разряженной аккумуляторной батарее садовый инструмент выключается благодаря схеме защиты: Режущий нож больше не двигается. После автоматического отключения садового инструмента не продолжайте нажимать на выключатель. Вы можете повредить аккумуляторную батарею. Процесс зарядки Процесс зарядки начинается сразу после включения вилки шнура зарядного устройства в штепсельную розетку и последующей установки аккумулятора в зарядное устройство . Благодаря интеллигентной процедуре зарядки зарядное устройство автоматически распознает степень заряда аккумулятора и производит зарядку оптимальным током в зависимости от температуры и напряжения аккумулятора. Это щадит аккумулятор, при хранении в зарядном устройстве аккумулятор благодаря этому всегда полностью заряжен. Указание: Зарядка возможна только при температуре аккумулятора в пределах диапазона зарядки, см. раздел «Технические данные». Действие Рисунок Страница Комплект поставки

Установка аккумулятора

Техническое обслуживание

Хранение и транспортировка

Выбор принадлежностей

OBJ_BUCH-1685-008.book Page 156 Tuesday, May 23, 2017 2:11 PMРусский | 157 Bosch Power Tools F 016 L81 736 | (23.5.17) AL 1130 CV Мигание зеленого индикатора заряда аккумулятора Процесс быстрой зарядки отображается мигающим зеленым индикатором заряда аккумулятора. Указание: Быстрая зарядка возможна, только если температура аккумулятора находится в пределах допустимого диапазона, см. раздел «Технические

Непрерывное свечение зеленого индикатора заряда аккумулятора Непрерывное свечение зеленого индикатора заряда аккумулятора сигнализирует о полностью заряженном аккумуляторе. Непосредственно после этого аккумулятор может быть извлечен, и им можно пользоваться. Без аккумулятора непрерывный свет индикатора заряда означает, что вилка шнура вставлена в штепсельную розетку и зарядное устройство находится в рабочем

Непрерывное свечение красного индикатора заряда аккумулятора Непрерывное свечение красного индикатора заряда аккумулятора сигнализирует о том, что температура аккумулятора находится за пределами допустимого температурного диапазона, см. раздел «Технические данные». После возвращения в допустимый температурный диапазон зарядное устройство автоматически переключается в режим быстрой зарядки. Мигание красного индикатора заряда аккумулятора Мигание красного индикатора заряда аккумулятора сигнализирует о другой неполадке в процессе зарядки, см. раздел «Поиск неисправностей». AL 1115 CV Мигание индикатора заряда аккумулятора Индикатор заряда аккумулятора сигнализирует процесс зарядки

Непрерывный свет индикатора заряда аккумулятора Непрерывный свет индикатора заряда аккумулятора указывает на полностью заряженное состояние аккумулятора или на прерывание процесса зарядки при выходе температуры аккумулятора за пределы допустимого диапазона. Зарядка аккумулятора продолжается, как только температура будет в допустимом диапазоне. Без аккумулятора непрерывный свет индикатора заряда означает, что вилка шнура вставлена в штепсельную розетку и зарядное устройство находится в рабочем

Указания по зарядке аккумулятора При непрерывных или многократно повторяемых циклах зарядки без перерыва зарядное устройство может нагреться. Это, однако, не должно вызывать опасений и не свидетельствует о технической неисправности электроинструмента. Значительное сокращение продолжительности работы после заряда свидетельствует о старении аккумулятора и указывает на необходимость его замены. Указания по работе Держите садовый инструмент на достаточном расстоянии от тела. Следите за надежностью и устойчивостью положения тела. Не подвешивайте садовый инструмент за ручку или за выключатель при хранении. Антиблокировочный механизм При блокировке режущего ножа в материале с высокой сопротивляемостью увеличивается нагрузка на двигатель. Интеллектуальная микроэлектроника распознает эту ситуацию перегрузки и производит несколько раз переключение двигателя, чтобы предотвратить блокировку режущих ножей и разрезать

Это слышимое переключение длится до 3 с. После разрезания садовый инструмент работает дальше в обычном режиме или нож при длительной перегрузке автоматически останавливается в открытом положении (напр., если в садовый инструмент случайно попал кусок металлической ограды). OBJ_BUCH-1685-008.book Page 157 Tuesday, May 23, 2017 2:11 PM158 | Русский F 016 L81 736 | (23.5.17) Bosch Power Tools Поиск неисправностей Проблема Возможная причина Устранение Кусторез не включается Разряжен аккумулятор Зарядить аккумулятор, см. также указания

Неправильно зафиксирована блокировка

См. «Монтаж и Эксплуатация» для правильного использования Кусторез работает

Повреждена внутренняя проводка садового инструмента Обратитесь в сервисную мастерскую Неисправность выключателя Обратитесь в сервисную мастерскую Двигатель постоянно меняет направление вращения и останавливается прибл. через 3сек. см. «Указания по работе» (антиблокировочный механизм) Двигатель вращается,

Внутренняя неисправность Обратитесь в сервисную мастерскую Ножи нагреваются Затупился нож Отдайте ножевой брус на перезаточку Зазубрины на ноже Отдайте ножевой брус на проверку Высокое трение из-за недостающей смазки Набрызгать смазку Нож не двигается Разряжен аккумулятор Зарядить аккумулятор, см. также указания

Садовый инструмент поврежден Обратитесь в сервисную мастерскую

вибрация/шум Садовый инструмент поврежден Обратитесь в сервисную мастерскую

продолжительность срезания после зарядки аккумулятора Высокое трение из-за недостающей смазки Набрызгать смазку Очистить нож Очистить нож Аккумулятор заряжен не полностью Зарядить аккумулятор, см. также указания

Индикатор зарядки аккумулятора светится

Аккумулятор вставлен не полностью Правильно вставить аккумулятор в зарядное

Загрязнены контакты аккумулятора Очистите контакты, напр., несколько раз подряд вынув и вставив аккумулятор в зарядное гнездо, при необходимости замените аккумулятор Аккумулятор неисправный Заменить аккумулятор Ножи медленно двигаются или антиблокировочный механизм не работает Разряжен аккумулятор Зарядить аккумулятор, см. также указания

Аккумулятор хранился при температуре за пределами допустимого диапазона Дайте аккумулятору нагреться до температуры помещения (в пределах допустимого диапазона температуры от 0 °C до 45 °C) Индикатор зарядки не

Вилка сети зарядного устройства вставлена неполностью в розетку Правильно вставить вилку в штепсельную

Неисправность штепсельной розетки, кабеля питания или зарядного устройства Проверить напряжение сети, при надобнос- ти сдать зарядное устройство в авторизован- ную мастерскую электроинструментов фирмы Bosch OBJ_BUCH-1685-008.book Page 158 Tuesday, May 23, 2017 2:11 PMРусский | 159 Bosch Power Tools F 016 L81 736 | (23.5.17) Сервис и консультирование на предмет использования продукции www.bosch-garden.com Пожалуйста, во всех запросах и заказах запчастей обязательно указывайте 10-значный товарный номер по заводской табличке электроинструмента. Для региона: Россия, Беларусь, Казахстан, Украина Гарантийное обслуживание и ремонт электро- инструмента, с соблюдением требований и норм изготовителя производятся на территории всех стран только в фирменных или авторизованных сервисных центрах «Роберт Бош». ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной продукции опасно в эксплуатации, может привести к ущербу для Вашего здоровья. Изготовление и распространение контрафактной продукции преследуется по Закону в административном и уголовном

Уполномоченная изготовителем организация: ООО «Роберт Бош» Вашутинское шоссе, вл. 24 141400, г. Химки, Московская обл. Тел.: +7 800 100 8007 E-Mail: info.powertools@ru.bosch.com www.bosch-pt.ru

ИП «Роберт Бош» ООО Сервисный центр по обслуживанию электроинструмента ул. Тимирязева, 65А-020 220035, г. Минск Тел.: +375 (17) 254 78 71 Тел.: +375 (17) 254 79 16 Факс: +375 (17) 254 78 75 E-Mail: pt-service.by@bosch.com Официальный сайт: www.bosch-pt.by

Центр консультирования и приема претензий ТОО «Роберт Бош» (Robert Bosch)

Республика Казахстан

ул. Муратбаева, д. 180 БЦ «Гермес», 7й этаж Тел.: +7 (727) 331 31 00 Факс: +7 (727) 233 07 87 E-Mail: ptka@bosch.com Полную и актуальную информацию о расположении сервисных центров и приемных пунктов Вы можете получить на официальном сайте: www.bosch-professional.kz Транспортировка На вложенные литиево-ионные аккумуляторные батареи распространяются требования в отношении транспортировки опасных грузов. Аккумуляторные батареи могут перевозиться самим пользователем автомобильным транспортом без необходимости соблюдения дополнительных норм. При перевозке с привлечением третьих лиц (напр.: самолетом или транспортным экспедитором) необходимо соблюдать особые требования к упаковке и маркировке. В этом случае при подготовке груза к отправке необходимо участие эксперта по опасным грузам. Отправляйте аккумуляторную батарею только с неповрежденным корпусом. Заклейте открытые контакты и упакуйте аккумуляторную батарею так, чтобы она не перемещалась внутри упаковки. Пожалуйста, соблюдайте также возможные дополнительные национальные предписания.

Не выбрасывайте садовые инструменты, зарядные устройства и аккумуляторные батареи/батарейки в бытовой мусор! Только для стран-членовЕС: В соответствии с европейской директивой 2012/19/EU отслужившие электрические и электронные приборы и в соответствии с европейской директивой 2006/66/ЕС поврежденные либо отработанные аккумуляторы/ батарейки нужно собирать отдельно и сдавать на экологически чистую рекуперацию. Аккумуляторы, батареи: Литиево-ионный: Пожалуйста, соблюдайте указания раздела «Транспортировка». Возможны изменения. OBJ_BUCH-1685-008.book Page 159 Tuesday, May 23, 2017 2:11 PM160 | Українська F 016 L81 736 | (23.5.17) Bosch Power Tools
