ПОСІБНИК КОРИСТУВАЧА Easy HedgeCut 1235 Li BOSCH

3 600 H49 B.. 3 600 H49 A.. Частота ходов на холостом ходу

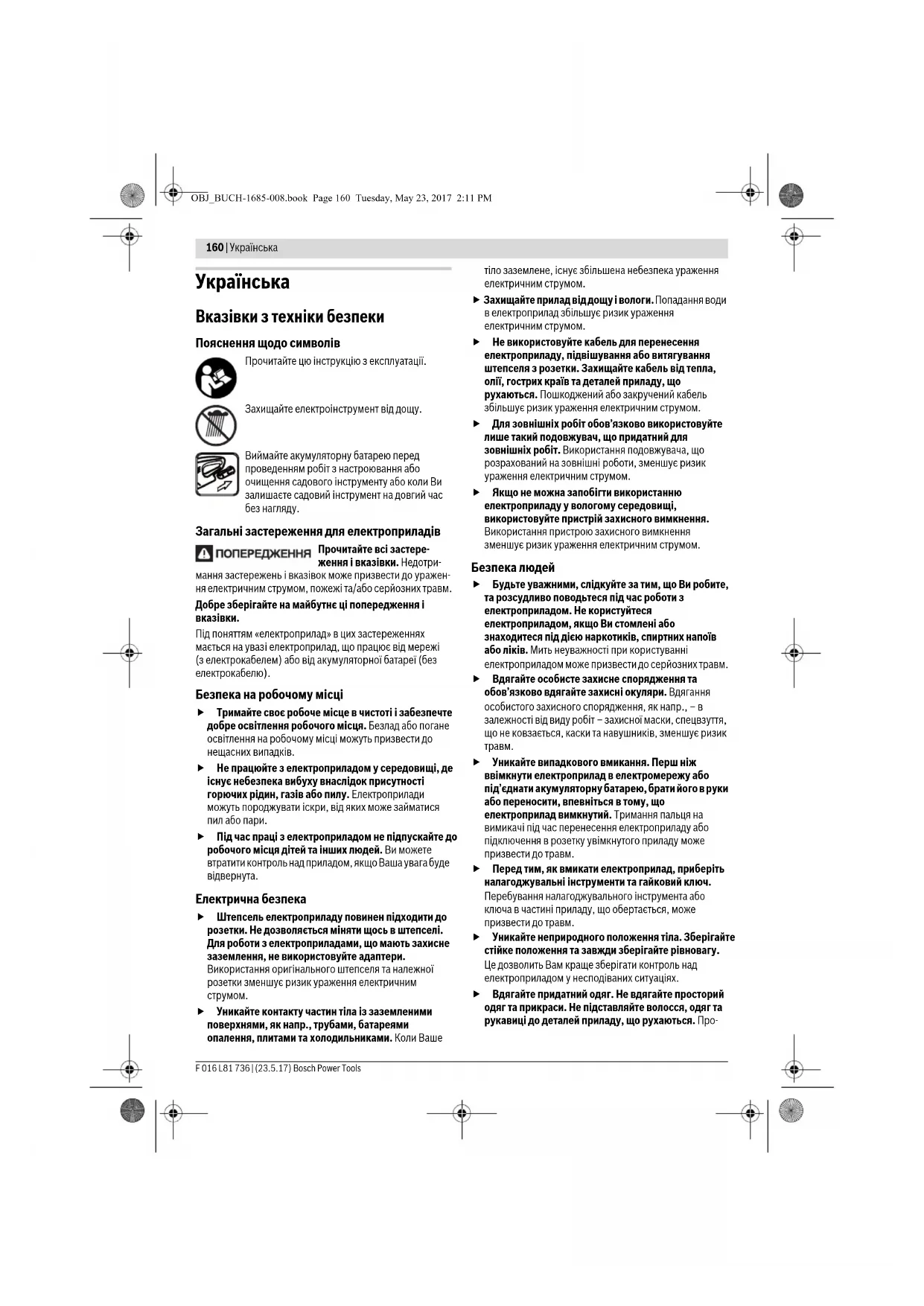

Вказівки з техніки безпеки Пояснення щодо символів Прочитайте цю інструкцію з експлуатації. Захищайте електроінструмент від дощу. Виймайте акумуляторну батарею перед проведенням робіт з настроювання або очищення садового інструменту або коли Ви залишаєте садовий інструмент на довгий час без нагляду. Загальні застереження для електроприладів Прочитайте всі застере- ження і вказівки. Недотри- мання застережень і вказівок може призвести до уражен- ня електричним струмом, пожежі та/або серйозних травм. Добре зберігайте на майбутнє ці попередження і

Під поняттям «електроприлад» в цих застереженнях мається на увазі електроприлад, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю). Безпека на робочому місці Тримайте своє робоче місце в чистоті і забезпечте добре освітлення робочого місця. Безлад або погане освітлення на робочому місці можуть призвести до нещасних випадків. Не працюйте з електроприладом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроприлади можуть породжувати іскри, від яких може займатися пил або пари. Під час праці з електроприладом не підпускайте до робочого місця дітей та інших людей. Ви можете втратити контроль над приладом, якщо Ваша увага буде відвернута. Електрична безпека Штепсель електроприладу повинен підходити до розетки. Не дозволяється міняти щось в штепселі. Для роботи з електроприладами, що мають захисне заземлення, не використовуйте адаптери. Використання оригінального штепселя та належної розетки зменшує ризик ураження електричним

Уникайте контакту частин тіла із заземленими поверхнями, як напр., трубами, батареями опалення, плитами та холодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека ураження електричним струмом. Захищайте прилад від дощу і вологи. Попадання води в електроприлад збільшує ризик ураження електричним струмом. Не використовуйте кабель для перенесення електроприладу, підвішування або витягування штепселя з розетки. Захищайте кабель від тепла, олії, гострих країв та деталей приладу, що рухаються. Пошкоджений або закручений кабель збільшує ризик ураження електричним струмом. Для зовнішніх робіт обов’язково використовуйте лише такий подовжувач, що придатний для зовнішніх робіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик ураження електричним струмом. Якщо не можна запобігти використанню електроприладу у вологому середовищі, використовуйте пристрій захисного вимкнення. Використання пристрою захисного вимкнення зменшує ризик ураження електричним струмом. Безпека людей Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроприладом. Не користуйтеся електроприладом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або ліків. Мить неуважності при користуванні електроприладом може призвести до серйозних травм. Вдягайте особисте захисне спорядження та обов’язково вдягайте захисні окуляри. Вдягання особистого захисного спорядження, як напр., – в залежності від виду робіт– захисної маски, спецвзуття, що не ковзається, каски та навушників, зменшує ризик

Уникайте випадкового вмикання. Перш ніж ввімкнути електроприлад в електромережу або під’єднати акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що електроприлад вимкнутий. Тримання пальця на вимикачі під час перенесення електроприладу або підключення в розетку увімкнутого приладу може призвести до травм. Перед тим, як вмикати електроприлад, приберіть налагоджувальні інструменти та гайковий ключ. Перебування налагоджувального інструмента або ключа в частині приладу, що обертається, може призвести до травм. Уникайте неприродного положення тіла. Зберігайте стійке положення та завжди зберігайте рівновагу. Це дозволить Вам краще зберігати контроль над електроприладом у несподіваних ситуаціях. Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся, одяг та рукавиці до деталей приладу, що рухаються. Про- OBJ_BUCH-1685-008.book Page 160 Tuesday, May 23, 2017 2:11 PMУкраїнська | 161 Bosch Power Tools F 016 L81 736 | (23.5.17) сторий одяг, довге волосся та прикраси можуть потрапити в деталі, що рухаються. Якщо існує можливість монтувати пи- ловідсмоктувальні або пилоуловлюючі пристрої, переконайтеся, щоб вони були добре під’єднані та правильно використовувалися. Використання пило- відсмоктувального пристрою може зменшити небезпеки, зумовлені пилом. Правильне поводження та користування електроприладами Не перевантажуйте прилад. Використовуйте такий прилад, що спеціально призначений для відповідної роботи. З придатним приладом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності. Не користуйтеся електроприладом з пошкодженим вимикачем. Електроприлад, який не можна увімкнути або вимкнути, є небезпечним і його треба відремонтувати. Перед тим, як регулювати що-небудь на приладі, міняти приладдя або ховати прилад, витягніть штепсель із розетки та/або витягніть акумуляторну батарею. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску приладу. Ховайте електроприлади, якими Ви саме не користуєтесь, від дітей. Не дозволяйте користуватися електроприладом особам, що не знайомі з його роботою або не читали ці вказівки. У разі застосування недосвідченими особами прилади несуть в собі небезпеку. Старанно доглядайте за електроприладом. Перевіряйте, щоб рухомі деталі приладу бездоганно працювали та не заїдали, не були пошкодженими або настільки пошкодженими, щоб це могло вплинути на функціонування електроприладу. Пошкоджені деталі треба відремонтувати, перш ніж користуватися ними знов. Велика кількість нещасних випадків спричиняється поганим доглядом за електроприладами. Тримайте різальні інструменти нагостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та легші в експлуатації. Використовуйте електроприлад, приладдя до нього, робочі інструменти т.і. відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та спе- цифіку виконуваної роботи. Використання електроприладів для роб іт, для яких вони не

бачені, може призвести до небезпечних ситуацій. Правильне поводження та користування приладами, що працюють на акумуляторних

Заряджайте акумуляторні батареї лише в заряджувальних пристроях, рекомендованих виготовлювачем. Використання заряджувального пристрою для акумуляторних батарей, для яких він не передбачений, може призводити до пожежі. Використовуйте в електроприладах лише рекомендовані акумуляторні батареї. Використання інших акумуляторних батарей може призводити до травм та пожежі. Не зберігайте акумуляторну батарею, якою Ви саме не користуєтесь, поряд із канцелярськими скріпками, ключами, гвіздками, гвинтами та іншими невеликими металевими предметами, які можуть спричинити перемикання контактів. Коротке замикання між контактами акумуляторної батареї може спричиняти опіки або пожежу. При неправильному використанні з акумуляторної батареї може потекти рідина. Уникайте контакту з нею. При випадковому контакті промийте відпо- відне місце водою. Якщо рідина потрапила в очі, додатково зверніться до лікаря. Акумуляторна рідина може спричиняти подразнення шкіри або опіки.

Віддавайте свій прилад на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це забезпечить безпечність приладу на довгий час. Вказівки з техніки безпеки для кущоріза Оберігайте всі частини тіла від контакту з ножем. Ні в якому разі не намагайтеся видалити зрізаний матеріал чи притримати матеріал, який Ви збираєтесь зрізати, при ввімкненому приладі. Витягуйте матеріал, що застряв, лише при вимкненому приладі. Мить неуважності при користуванні кущорізом може призвести до серйозних

Переносьте кущоріз за ручку при вимкненому ножі. При транспортуванні чи зберіганні кущоріза завжди надівайте захисну кришку. Обережне поводження з приладом зменшує небезпеку поранення ножем. При роботах, коли робочий інструмент може зачепити заховану електропроводку, тримайте електроінструмент за ізольовані рукоятки. Зачеплення ножем електропроводки, що знаходиться під напругою, може заряджувати також і металеві частини електроінструменту та призводити до удару електричним струмом. Додаткові попередження Цей прилад не призначений для використання особами (включаючи дітей) з обмеженими психічними, чуттєвими або розумовими здатностями або недостатнім досвідом та/або недостатніми знаннями – це дозволяється робити лише у тому випадку, якщо за ними спостерігає особа, що відповідає за їхню безпеку, або вони отримують від неї вказівки щодо того, як слід використовувати прилад. OBJ_BUCH-1685-008.book Page 161 Tuesday, May 23, 2017 2:11 PM162 | Українська F 016 L81 736 | (23.5.17) Bosch Power Tools Необхідно спостерігати за дітьми, щоб переконатися, що вони не грають з приладом. Під час роботи міцно тримайте прилад двома руками і зберігайте стійке положення. Двома руками Ви зможете надійніше тримати електроприлад. Перш, ніш покласти електроприлад, зачекайте, поки він не зупиниться. Під час роботи в радіусі 3 м не повинно бути інших людей або тварин. Оператор несе відповідальність перед третіми особами, що знаходяться в робочій зоні. Ніколи не беріть кущоріз за ножовий брус. В жодному разі не дозволяйте користуватися кущорізом дітям і особам, що не знайомі з цими інструкціями. Національні приписи можуть обмежувати допустимий вік користувача. Ніколи не обрізайте кущі, коли поблизу знаходяться люди, зокрема діти або домашні тварини. Користувач несе відповідальність за нещасні випадки, тілесні ушкодження інших л юдей і пошкодження чужого майна. Не працюйте з кущорізом босоніж або у відкритих сандалях. Завжди майте на собі міцне взуття і довгі штани. Рекомендується вдягати міцні рукавиці, взуття, що не ковзається, та захисні окуляри. Не вдягайте просторий одяг або прикраси, адже вони можуть зачепитися в деталях, що обертаються. Ретельно огляньте місце, де Ви збираєтесь підстригати кущі, та приберіть дроти та інші чужорідні тіла. Перед користуванням кущорізом завжди продивляйтеся, чи не зносилися і чи не пошкоджені ножі, гвинти ножів та інші деталі ножового вузла. Ніколи не працюйте з пошкодженим або сильно зношеним ножовим вузлом. Ознайомтеся с принципами роботи кущоріза, щоб в разі гострої необхідності Ви могли швидко зупинити

Підрізайте кущі лише при денному світлі або при доброму штучному освітленні. Ніколи не працюйте з кущорізом, якщо пошкоджені або взагалі не монтовані захисні пристрої. Прослідкуйте, щоб усі додані рукоятки і захисні пристрої були при експлуатації кущоріза монтовані. Ніколи не робіть спроб працювати з неповністю зібраним кущорізом або з кущорізом, в якому були зроблені недозволені зміни. Ніколи не тримайте кущоріз за його захисний пристрій. При користуванні кущорізом завжди зберігайте стійке положення та рівноваг у, особливо на східцях або

Уважно стежте за зовнішньою ситуацією та будьте напоготові стосовно можливих небезпечних моментів, які Ви можете не почути під час підрізання кущів. Перевіряйте всі гайки, прогоничі і гвинти на предмет міцної посадки, щоб забезпечити безпечний робочий стан кущоріза. Зберігайте кущоріз в сухому, підвищеному або закритому на ключ, недосяжному для дітей місці. З міркувань техніки безпеки міняйте зношені або пошкоджені деталі. Не намагайтеся самостійно ремонтувати садовий інструмент – це дозволяється робити лише в тому випадку, якщо Ви навчалися цьому. Слідкуйте за тим, щоб нові деталі були від Bosch. Для захисту від дотику до ножа, що рухається, к

має захисний вимикач ножа на обох рукоятках. Для роботи кущоріза потрібно, щоб обидва вимикача були натиснені одночасно. Також не використовуйте садовий інструмент, коли він працює, хоча не натиснений жоден вимикач або натиснений лише один вимикач. Вказівки щодо оптимального поводження з акумулятором Перед тим, як вставляти акумуляторну батарею, переконайтеся, що садовий інструмент вимкнено. Встромляння акумуляторної батареї у ввімкнутий садовий інструмент може призвести до нещасного

Використовуйте лише акумуляторні батареї Bosch, які передбачені для даного садового інструменту. Використання інших акумуляторних батарей може призвести до травми і небезпеки пожежі. Не відкривайте акумуляторну батарею. Існує небезпека короткого замикання. Захищайте акумуляторну батарею від тепла, зокрема, напр., від сонячних променів, вогню, води та вологи. Існує небезпека

При пошкодженні або неправильній експлуатації акумуляторної батареї може виходити пар. Впустіть свіже повітря і – у разі скарг – зверніться до лікаря. Пар може подразнювати дихальні шляхи. Використовуйте акумуляторну батарею лише з Вашим інструментом Bosch. Лише за таких умов акумуляторна батарея буде захищена від небезпечного перевантаження. Гострими предметами, як напр., гвіздками чи викрутками, а також зовнішніми силовими діями можна пошкодити акумуляторну батарею. Можливе внутрішнє коротке замикання, загоряння, утворення диму, вибух або перегрів акумуляторної батареї. Не можна закорочувати акумуляторну батарею. Існує небезпека вибуху. Захищайте акумулятор від вологи і води. Зберігайте акумулятор лише при температурі від –20 °C до 50 °C. Зокрема, не залишайте акумулятор влітку в машині.

Час від часу прочищайте вентиляційні отвори

лятора м’яким, чистим і сухим пензликом. OBJ_BUCH-1685-008.book Page 162 Tuesday, May 23, 2017 2:11 PMУкраїнська | 163 Bosch Power Tools F 016 L81 736 | (23.5.17) Вказівки з техніки безпеки для зарядних пристроїв Прочитайте всі застереження і вказівки. Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм. Добре зберігайте ці вказівки. Використовуйте зарядний пристрій лише у тому випадку, якщо всі функції знаходяться у Вас повністю під контролем і Ви не вбачаєте обмежень в їх використанні або отримали відповідні вказівки. Цей зарядний пристрій не передбачений для використання дітьми і особами з обмеженими фізичними, сенсорними та розумовими здібностями, або недостатнім досвідом та знаннями. Дітям віком від 8 років та особам з обмеженими фізичними, сенсорними та розумовими можливостями або недостатнім досвідом та знаннями дозволяється користуватися цим зарядним пристроєем лише під наглядом або якщо вони отримали відповідні вказівки щодо безпечного використання цього зарядного пристрою і розуміють, яку небезпеку він несе. В іншому випадку можливе неправильне використання та небезпека одержання травм. Доглядайте за дітьми під час користування, очищення і технічного обслуговування. Діти не повинні грати із зарядним

Заряджайте лише літієво-іонні акумулятори Bosch з ємністю від 1,5 Агод. (від 3 елементів). Напруга акумулятора повинна підходити до зарядної напруги зарядного пристрою. Не заряджайте батареї, що не розраховані на повторне перезаряджання. В іншому випадку існує небезпека пожежі і

Захищайте зарядний пристрій від дощу і вологи. Потрапляння води в зарядний пристрій збільшує ризик ураження електричним струмом. Заряджайте лише літієво-іонні акумуляторні батареї Bosch. Напруга акумулятора повинна підходити до зарядної напруги зарядного пристрою. В іншому випадку існує небезпека пожежі і вибуху. Тримайте зарядний пристрій в чистоті. Забруднення можуть призводити до ураження електричним

Кожний раз перед використанням перевіряйте зарядний пристрій, кабель і штепсель. Не користуйтеся зарядним пристроєм, якщо помітите пошкодження. Не розкривайте зарядний пристрій самостійно; ремонтувати його дозволяється лише кваліфікованим фахівцям з використанням оригінальних запчастин. Пошкоджений зарядний пристрій, шнур або штепсель збільшує ризик ураження електричним струмом. Не користуйтеся зарядним пристроєм на основі, що може легко займатися, (напр., на папері, текстильних матеріалах тощо) або в горючому середовищі. Нагрівання зарядного пристрою під час заряджання може призводити до пожежі. Не накривайте вентиляційні отвори зарядного пристрою. Інакше зарядний пристрій може перегрітися і вийти з ладу. Технічне обслуговування Виймайте акумуляторну батарею перед проведенням робіт з настроювання або очищення садового інструменту або коли Ви залишаєте садовий інструмент на довгий час без нагляду.Вдягайте завжди садові рукавиці, якщо Ви збираєтесь орудувати або працювати поблизу гострих

Перевіряйте садовий інструмент і про всяк випадок міняйте зношені або пошкоджені деталі. OBJ_BUCH-1685-008.book Page 163 Tuesday, May 23, 2017 2:11 PM164 | Українська F 016 L81 736 | (23.5.17) Bosch Power Tools Перед зберіганням садового інструменту завжди змащуйте ножовий брус спреєм. Перевіряйте всі гайки, прогоничі і гвинти на предмет міцної посадки, щоб забезпечити безпечний робочий стан садового інструменту. Слідкуйте за тим, щоб нові деталі були від Bosch. Перед використанням завжди змащуйте ножовий брус спреєм.

Наступні символи стануть Вам в пригоді, коли Ви будете читати та щоб зрозуміти інструкцію з експлуатації. Запам’ятайте ці символи та їх значення. Правильне розуміння символів допоможе Вам правильно та небезпечно користуватися електроприладом. Призначення приладу Садовий інструмент призначений для зрізання і підстригання чагарнику і кущів на присадибних ділянках. Технічні дані Символ Значення Вдягайте захисні рукавиці Вдягайте захисні окуляри. Напрямок руху

Дозволена дія Заборонена дія

Символ Значення Акумуляторний кущоріз EasyHedgeCut 12-35 EasyHedgeCut 12-350 EasyHedgeCut 12-351 EasyHedgeCut 12-45 EasyHedgeCut 12-450 Товарний номер 3 600 H49 B.. 3 600 H49 A.. Частота ходів на холостому ходу

Довжина різання мм 350 450 Крок зубців ножа мм 15 15 Вага відповідно до EPTA-Procedure 01:2014 кг 1,9 2,0 Серійний номер Див. серійний номер (заводська табличка) садового інструменту Акумуляторна батарея іонно-літієва іонно-літієва Товарний номер 1 607 A35 05E 1 607 A35 05E Ном. напруга В1212

Агод. 1,5 1,5 Кількість акумуляторних елементів

Акумуляторна батарея іонно-літієва іонно-літієва Товарний номер 1 607 A35 07N 1 607 A35 07N Ном. напруга В1212

Агод. 2,0 2,0 Кількість акумуляторних елементів

OBJ_BUCH-1685-008.book Page 164 Tuesday, May 23, 2017 2:11 PMУкраїнська | 165 Bosch Power Tools F 016 L81 736 | (23.5.17) Інформація щодо шуму і вібрації Значення звукової емісії отримані відповідно до EN 60745-2-15. А-зважений рівень звукового тиску від приладу, як правило, становить: звукове навантаження 67 дБ(A); звукова потужність 87 дБ(A). Похибка K =3 дБ. Вдягайте навушники! Сумарна вібрація a

(векторна сума трьох напрямків) та похибка K визначені відповідно до EN 60745-2-15:

Зазначений в цих вказівках рівень вібрації був визначений за процедурою, визначеною в EN 60745; нею можна користуватися для порівняння електроінструментів. Він придатний також і для попередньої оцінки вібраційного навантаження. Зазначений рівень вібрації стосується головних робіт, для яких застосовується електроприлад. Однак при застосуванні електроінструменту для інших робіт, роботі з різним приладдям або з іншими змінними робочими інструментами або при недостатньому технічному обслуговуванні рівень вібрації може бути іншим. В результаті вібраційне навантаження протягом всього інтервалу використання приладу може значно зростати. Акумуляторна батарея іонно-літієва іонно-літієва Товарний номер 1 607 A35 03L 1 607 A35 03L Ном. напруга В1212

Агод. 2,5 2,5 Кількість акумуляторних елементів

Зарядний пристрій AL 1130 CV AL 1130 CV Товарний номер

Зарядний струм мА 3000 3000 Допустимий температурний діапазон заряджання °C 0 – 45 0–45 Тривалість заряджання при ємності акумулятора,

Вага відповідно до EPTA-Procedure 01:2014 0,50 0,50 Клас захисту кг / II / II Зарядний пристрій AL 1115 CV AL 1115 CV Товарний номер

Зарядний струм мА 1500 1500 Допустимий температурний діапазон заряджання °C 0–45 0–45 Тривалість заряджання при ємності акумулятора,

Вага відповідно до EPTA-Procedure 01:2014 кг 0,30 0,30 Клас захисту / II / II Акумуляторний кущоріз EasyHedgeCut 12-35 EasyHedgeCut 12-350 EasyHedgeCut 12-351 EasyHedgeCut 12-45 EasyHedgeCut 12-450 OBJ_BUCH-1685-008.book Page 165 Tuesday, May 23, 2017 2:11 PM166 | Українська F 016 L81 736 | (23.5.17) Bosch Power Tools Для точної оцінки вібраційного навантаження треба враховувати також і інтервали часу, коли прилад вимкнутий або, хоч і увімкнутий, але саме не в роботі. Це може значно зменшити вібраційне навантаження протягом всього інтервалу використання приладу. Визначте додаткові заходи безпеки для захисту від вібрації працюючого з приладом, як напр.: технічне обслуговування електроприладу і робочих інструментів, нагрівання рук, організація робочих процесів. Монтаж та експлуатація Початок роботи Заряджання акумуляторної батареї Не використовуйте інші зарядні пристрої. Поставлений разом з садовим інструментом зарядний пристрій розрахований на літієво-іонний акумулятор, що стоїть в інструменті. Зважайте на напругу в мережі! Напруга джерела живлення має відповідати даним на заводській табличці зарядного пристрою. Зарядні пристрої, розраховані на 230 В, можуть працювати також і від 220 В. Акумуляторна батарея має елемент для контролю за температурою, який допускає заряджання лише в температурному діапазоні від 0 °C до 45 °C. Цим забезпечується тривалий експлуатаційний резерв акумулятора. Вказівка: Акумулятор постачається частково зарядженим. Щоб акумулятор міг реалізувати свою повну ємність, перед тим, як перший раз працювати з приладом, акумулятор треба повністю зарядити у зарядному

Літієво-іонний акумулятор можна заряджати коли завгодно, це не скорочує йог о експлуатаційний ресурс. Переривання процесу заряджання не пошкоджує акумулятор. Літієво-іонний акумулятор захищений від глибокого розряджання за допомогою «Electronic Cell Protection (ECP)». При розрядженому акумуляторі садовий інструмент завдяки схемі захисту вимикається: Ніж більше не рухається. Після автоматичного вимикання садового інструменту більше не натискуйте на вимикач. Це може пошкодити акумулятор.

Процес заряджання починається, коли мережний штепсель зарядного пристрою буде встромлений в розетку і акумуляторна батарея буде встромлена в зарядний пристрій . Завдяки інтелектуальній системі заряджання ступінь зарядженості акумуляторної батареї автоматично розпізнається та заряджання здійснюється оптимальним струмом в залежності від температури та напруги акумулятора. Це зберігає акумуляторну батарею, і – при її збереженні у зарядному пристрої – вона завжди буде повністю

Вказівка: Процес заряджання можливий лише в тому випадку, якщо температура акумуляторної батареї знаходиться в межах допустимого температурного діапазону заряджання, див. розділ «Технічні дані». AL 1130 CV Мигання зеленого індикатора зарядження акумуляторної батареї Процес швидкого заряджання сигналізується миганням зеленого індикатора зарядження акумуляторної

Вказівка: Швидке заряджання можливе лише в тому випадку, якщо температура акумуляторної батареї знаходиться в межах допустимого температурного діапазону заряджання, див. розділ «Технічні дані». Безперервне світіння зеленого індикатора зарядження акумуляторної батареї Безперервне світіння зеленого індикатора зарядження акумуляторної батареї свідчить про те, що акумуляторна батарея повністю зарядилася. Після цього акумуляторну батарею можна вийняти і одразу ж використовувати. Якщо акумуляторна батарея не встромлена, постійне свічення світлодіодного індикатора свідчить про те, що штепсель встромлений у розетку і зарядний пристрій готовий до роботи. Безперервне світіння червоного індикатора зарядження акумуляторної батареї Безперервне світіння червоного індикатора зарядження акумуляторної батареї свідчить про те, що температура акумуляторної батареї знаходиться за межами допустимого температурного діапазону, див. розділ «Технічні дані». Тільки-но буде досягнутий допустимий температурний діапазон зарядження, Дія Малюнок Сторінка Обсяг поставки

Установлення акумуляторної

Вказівки щодо роботи

Технічне обслуговування ножа

Зберігання і транспортування

OBJ_BUCH-1685-008.book Page 166 Tuesday, May 23, 2017 2:11 PMУкраїнська | 167 Bosch Power Tools F 016 L81 736 | (23.5.17) зарядний пристрій автоматично переключиться на швидке заряджання. Мигання червоного індикатора зарядження акумуляторної батареї Мигання червоного індикатора зарядження акумуляторної батареї свідчить про іншу неполадку в процесі заряджання, див. розділ «Пошук несправностей». AL 1115 CV Мигання індикатора зарядження акумуляторної батареї Процес заряджання сигналізується миганням індикатора зарядження акумуляторної батареї . Постійне свічення індикатора зарядження акумуляторної батареї Постійне свічення індикатора зарядження акумуляторної батареї сигналізує, що акумуляторна батарея повністю заряджена або що температура акумуляторної батареї знаходиться поза межами допустимого температурного діапазону заряджання і тому зарядження не можливе. Тільки-но буде досягнутий допустимий температурний діапазон зарядження, акумуляторна батарея почне заряджатися. Якщо акумуляторна батарея не встромлена, постійне свічення світлодіодного індикатора свідчить про те, що штепсель встромлений у розетку і зарядний пристрій готовий до роботи. Вказівки щодо заряджання При постійних циклах заряджання або таких, що безперервно повторюються один за одним декілька разів, зарядний пристрій може нагрітися. Однак це не є небезпечним і не свідчить про технічну несправність зарядного пристрою. Занадто коротка тривалість роботи після заряджання свідчить про те, що акумулятор вичерпав себе і його треба

Вказівки щодо роботи Тримайте садовий інструмент на достатній відстані від себе. Слідкуйте за своїм стійким та стабільним положенням. Не підвішуйте садовий інструмент за ручку або за вимикач під час зберігання. Антиблокувальний механізм При блокуванні ножа в матеріалі з високою опірністю збільшується навантаження на двигун. Інтелігентна мікроелектроніка розпізнає перенавантаження і поперемінно декілька разів повторює перемикання двигуна, щоб запобігти блокуванню ножа і розрізати

Це відчутне перемикання триває до 3 с. Після розрізання садовий інструмент працює далі в звичайному режимі або ніж при довготривалому перенавантаженні автоматично зупиняється у відкритому положенні (напр., якщо в садовий інструмент випадково попав шматок металевої огорожі). Пошук несправностей Симптоми Можлива причина Що робити Кущоріз не працюєАкумуляторна батарея розрядилася Зарядіть акумуляторну батарею, див. також вказівки щодо заряджання Блокатор вимикача не зафіксований належним чином Див. «Монтаж і експлуатація» для правильного використання Кущоріз працює з

Пошкоджена внутрішня проводка садового інструменту Зверніться в сервісну майстерню Несправний вимикач Зверніться в сервісну майстерню Напрямок обертання мотора постійно змінюється і зупиняється прибл. через 3 с. див. «Вказівки щодо роботи» (антиблокувальний механізм) Мотор працює, ножі не

Внутрішній дефект Зверніться в сервісну майстерню OBJ_BUCH-1685-008.book Page 167 Tuesday, May 23, 2017 2:11 PM168 | Українська F 016 L81 736 | (23.5.17) Bosch Power Tools Сервіс та надання консультацій щодо використання продукції www.bosch-garden.com При всіх запитаннях і при замовленні запчастин, будь ласка, обов’язково зазначайте 10-значний товарний номер, що знаходиться на заводській табличці електроприладу. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контра- фактної продукції переслідується за Законом в адміністра- тивному і кримінальному порядку.

Бош Сервісний Центр електроінструментів

. Крайня 1 02660 Київ 60 Тел.: +380 44 490 2407 Факс: +380 44 512 0591 E-Mail: pt-service@ua.bosch.com www.bosch-professional.com/ua/uk Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні. Ножі гріються Затупився ніж Треба нагострити ножовий брус Щербини на ножах Треба перевірити ножовий брус Занадто велика сила тертя з причини недостатнього змащення Покропіть олією Ніж не обертається Акумуляторна батарея розрядилася Зарядіть акумуляторну батарею, див. також вказівки щодо заряджання Садовий інструмент несправний Зверніться в сервісну майстерню Сильна вібрація/шум Садовий інструмент несправний Зверніться в сервісну майстерню Занадто низька тривалість зрізання із

акумулятором Занадто велика сила тертя з причини недостатнього змащення Покропіть олією

треба прочистити Прочистіть ніж Акумуляторна батарея не повністю

Зарядіть акумуляторну батарею, див. також вказівки щодо заряджання Індикатор зарядження акумуляторної батареї світиться постійно Заряджання не здійснюється Акумуляторна батарея не (повністю) встановлена на зарядний пристрій Правильно встановіть акумуляторну батарею на зарядний пристрій Забруднилися контакти акумуляторної

Прочистіть контакти (наприклад, декілька разів встромивши та вийнявши акумулятор), при необхідності замініть акумуляторну

Акумуляторна батарея несправна Поміняйте акумуляторну батарею Ножі рухаються повільно або не працює антиблокувальний

Акумуляторна батарея розрядилася Зарядіт ь акумуляторну батарею, див. також вказівки щодо заряджання Акумулятор зберігався за межами допустимого діапазону температур Дайте акумуляторній батареї нагрітися до кімнатної температури (в межах допустимого температурного діапазону акумуляторної батареї 0–45°C) Індикатор зарядження акумуляторної батареї не світиться Не (повністю) встромлений штепсель заряд- ного пристрою (Добре) встроміть штепсель у розетку Несправна розетка, кабель живлення або зарядний пристрій Перевірте напругу в мережі та за необхідністю перевірте зарядний пристрій в сервісній майстерні для електроприладів Bosch Симптоми Можлива причина Що робити OBJ_BUCH-1685-008.book Page 168 Tuesday, May 23, 2017 2:11 PMУкраїнська | 169 Bosch Power Tools F 016 L81 736 | (23.5.17) Транспортування На додані літієво-іонні акумуляторні батареї розповсюджуються вимоги щодо транспортування небезпечних вантажів. Акумуляторні батареї можуть перевозитися користувачем автомобільним транспортом без необхідності виконання додаткових норм. При пересилці третіми особами (напр.: повітряним транспортом або транспортним експедитором) потрібно додержуватися особливих вимог щодо упаковки та маркування. В цьому випадку при підготовці посилки повинен приймати участь експерт з небезпечних

Відсилайте акумуляторну батарею лише з непошкодженим корпусом. Заклейте відкриті контакти та запакуйте акумуляторну батарею так, щоб вона не совалася в упаковці. Дотримуйтеся, будь ласка, також можливих додаткових національних приписів.

Не викидайте садові інструменти, зарядні пристрої та акумуляторні батареї/батарейки в побутове сміття! Лише для країн ЄС: Відповідно до європейської директиви 2012/19/EU та європейської директиви 2006/66/EС відпрацьовані електро- і електронні інструменти, пошкоджені або відпрацьовані акумуляторні батареї/ батарейки повинні здаватися окремо і утилізуватися екологічно чистим

uk Заява про відповідність ЄС Мизаявляємо під нашу одноособову відповідальність, що названі вироби відповідають усім чинним положенням нищеозначених директив і розпоряджень, а також нижчеозначеним нормам. Акумуляторний
