MANUAL DE UTILIZARE MB-12 NIKON

Prevederi de siguranţă Precauţii pentru utilizare Pentru a asigura operarea corectă, citiţi acest manual cu atenţie înainte de a utiliza acest produs. După citire, asiguraţi-vă că păstraţi manualul unde poate fi văzut de toţi cei care utilizează produsul.

• MB-D12 poate fi utilizat numai cu aparate compatibile.
• Nu utilizaţi baterii şi carcase pentru baterii care nu sunt recomandate în acest manual.
• Pentru a preveni scurtcircuite cauzate de obiecte de metal care ating bornele de alimentare, înlocuiţi capacul de contact când MB-D12 nu este utilizat.
• Când o carcasă de baterii este scoasă din MB-D12, îndepărtaţi bateriile sau poziţionaţi carcasa sau capacul în husa carcasei pentru a preveni scurtcircuitele cauzate de contactul cu alte obiecte de metal. Avertismente pentru clienţii din Europa ATENŢIE EXISTĂ RISCUL DE EXPLOZIE ÎN CAZUL ÎN CARE

ACUMULATORUL ESTE ÎNLOCUIT CU UNUL DE

TIP INCORECT. ARUNCAŢI ACUMULATORII UZAŢI ÎN CONFORMITATE CU INSTRUCŢIUNILE. Acest simbol indică faptul că acest produs trebuie colectat separat.

Următoarele vizează doar utilizatori din ţările europene:

• Acest produs este proiectat pentru colectarea separată la un centru adecvat de colectare. Nu aruncaţi la un loc cu deşeurile menajere.
• Pentru mai multe informaţii, contactaţi distribuitorul sau autorităţile locale responsabile cu gestionarea deşeurilor.

• Indicatorul luminos de acces al cardului de memorie se poate aprinde când MB-D12 este ataşat sau îndepărtat de pe aparatul foto, dar acest lucru nu este o defecţiune.
• Dacă observaţi fum sau un miros neobişnuit sau zgomot din grip, întrerupeţi imediat utilizarea. După îndepărtarea bateriilor, duceţi dispozitivul la comerciant sau la o reprezentanţă autorizată Nikon pentru inspecţie.
• MB-D12 nu este echipat cu un comutator de alimentare. Utilizaţi comutatorul de alimentare al aparatului foto pentru a porni sau a opri aparatul foto. Introducere MB-D12 şi accesorii Vă mulţumim pentru achiziţionarea unui grip MB-D12 destinat utilizării cu aparatele foto Nikon digitale reflex cu vizare prin obiectiv care menţionează MB-D12 ca accesoriu compatibil în manualul aparatului foto. MB-D12 necesită un acumulator EN-EL15 sau EN-EL18 sau opt acumulatori AA (alcalini, Ni-MH sau litiu) şi include un buton de declanşare alternativ, buton AFON, selector multiplu şi selectoare de comandă principal şi secundar pentru realizarea fotografiilor în orientarea „pe înălţime” (portret). Opţiunile din meniu ale aparatului foto îi permit utilizatorului să aleagă dacă bateria aparatului foto sau bateriile din MB-D12 sunt utilizate mai întâi; consultaţi manualul aparatului foto pentru detalii. MB-D12 şi accesorii furnizate Confirmaţi că următoarele elemente sunt furnizate cu MB-D12 (acumulatorii sunt vânduţi separat). MB-D12 Carcasă MS-D12EN pentru acumulatori EN-EL15 Carcasă MS-D12 pentru acumulatori AA Husă carcasă MS-D12EN este introdus în MB-D12 la livrare. Consultaţi „Introducerea bateriilor” pentru informaţii privind îndepărtarea carcasei bateriei. Utilizarea adaptorului opţional EH-5a/EH-5b CA şi a conectorului de alimentare EP-5B Adaptorul opţional CA EH-5a/EH-5b şi conectorul de alimentare EP-5B furnizează o sursă sigură de alimentare când aparatul foto este utilizat pentru perioade extinse. Pentru a utiliza un adaptor CA cu MB-D12, introduceţi EP-5B în carcasa acumulatorului MS-D12EN după cum este descris la pagina 6 şi apoi conectaţi EH-5a/EH-5b după cum este descris în documentaţia furnizată cu EP-5B. Capac de contact

• Manualul utilizatorului (acest manual)
• Garanţie Utilizarea capacului opţional BL-5 al locaşului acumulatorului Un capac BL-5 (disponibil separat) pentru locaşul acumulatorului este necesar atunci când se utilizea- Capac locaş acuză acumulatorii EN-EL18. mulator BL-5

q Capac de contact w Suport pentru capacul contactelor e Contacte alimentare/semnal r Buton AFON t Selector principal de comandă y Selector multiplu u Disc ataşament i Capac conector carcasă alimentare o Capac locaş acumulator !0 Locaş acumulator !1 Zăvor locaș acumulator !2 Şurub de montare !3 Buton declanşare !4 Blocare control !5 Selector secundar de comandă !6 Montură trepied !7 Carcasă MS-D12EN pentru acumulatori EN-EL15 !8 Borne de alimentare !9 Borne de alimentare (carcasă acumulator MS-D12EN) @0 Carcasă MS-D12 pentru acumulatori AA @1 Borne de alimentare (carcasă acumulator MS-D12) @2 Capac BL-5 (disponibil separat) pentru locaş acumulator

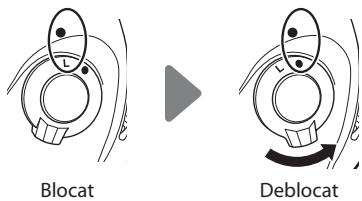

Butonul de declanşare, selectorul multiplu, selectoarele de comandă şi butonul AF-ON ale MB-D12 MB-D12 este echipat cu un buton de declanșare (Figura A- !3), selector multiplu (Figura A- y), selector principal de comandă (Figura A- t), selector secundar de comandă (Figura A- !5) şi butonul AFON (Figura A- r) pentru utilizarea la efectuarea fotografiilor în orientare verticală („pe înalt” sau portret). Aceste comenzi execută aceleaşi funcţii ca şi comenzile corespunzătoare de pe aparatul foto. Pentru informaţii suplimentare, consultaţi manualul aparatului foto. Modificările la Butonul cent. sel. multiplu, Selector multiplu, Personaliz. selectoare com. şi Asociere MB-D12 AF-ON din meniul de Setări personalizate al aparatului foto (Grup f ) se aplică şi pentru selectorul multiplu, selectoarele de comandă şi butonul AFON de pe MB-D12. Blocare control MB-D12 Blocarea controlului (Figura A- !4) blochează controalele de pe MB-D12 pentru a preveni utilizarea neintenţionată. Înainte de utilizarea acestor controale pentru a efectua fotografii în orientare verticală (portret), eliberaţi blocarea după cum este arătat în dreapta. Blocarea controlului nu este un comutator de alimentare. Utilizaţi comutatorul de alimentare al aparatului foto pentru a porni şi a opri aparatul foto. Blocat Deblocat Utilizarea gripului Ataşarea gripului Înainte de a ataşa gripul, asiguraţi-vă că aparatul foto este oprit şi că blocarea controlului MB-D12 (Figura A- !4) este în poziţia L (ilustraţiile arată D800). 1 Îndepărtaţi capacul contactului (Figura A- q) de pe grip. 2 Contactele pentru MB-D12 se află la baza aparatului foto, unde sunt protejate de un capac de contact. Îndepărtaţi capacul contactului după cum este arătat în Figura B- q şi poziţionaţi-l în carcasa capacului contactului de pe MB-D12 (Figura B- w). Îndepărtarea gripului Pentru a îndepărta MB-D12, opriţi aparatul foto şi setaţi blocarea controlului de pe MB-D12 la L, apoi slăbiţi discul de ataşament şi îndepărtaţi MB-D12. Asiguraţi-vă să repoziţionaţi capacul contactului de pe aparatul foto și capacul contactului pe MB-D12 când setul de baterii nu este utilizat. 3 Poziţionaţi MB-D12, păstrând şurubul de montare MB-D12 (Figura C- w) aliniat cu montura trepiedului aparatului foto (Figura C- q) şi strângeţi discul de ataşament prin rotirea acestuia în direcţia arătată de săgeata LOCK (Figura D). Nu este nevoie să îndepărtaţi acumulatorul din aparatul foto înainte de conectarea la MB-D12. La setări implicite, acumulatorul introdus în aparatul foto va fi utilizat numai după ce acumulatorul din MB-D12 este epuizat. Opţiunea Ordine baterii din meniul de setări personalizate ale aparatului foto (Grup d) poate fi utilizată pentru a schimba ordinea în care sunt utilizaţi acumulatorii.

Asiguraţi-vă că poziţionaţi capacul de contact al aparatului foto în carcasa capacului de contact şi că păstraţi capacul contactului MB-D12 într-un loc sigur pentru a preveni pierderea. Un PB-6D şi un inel cu extindere automată PK-13 sunt necesare atunci când utilizaţi accesoriul de focalizare cu burduf PB-6 cu MB-D12.

Introducerea bateriilor MB-D12 poate fi utilizat cu un acumulator Li-ion EN-EL15 sau EN-EL18 sau cu opt acumulatori AA. Un capac opţional BL-5 (disponibil separat) pentru locaşul acumulatorului este necesar atunci când se utilizează un acumulator EN-EL18. Înainte de a introduce bateriile, asiguraţi-vă că aparatul foto este oprit şi de blocarea controlului MB-D12 în poziţia L. 1 Întoarceţi zăvorul locaşului acumulatorului MB-D12 spre şi îndepărtaţi carcasa acumulatorului (Figura E). 2 Pregătiţi bateriile după cum este descris mai jos. EN-EL15: Potrivind cavităţile de pe baterie cu proiecţiile de pe carcasa MS-D12EN, introduceţi bateria cu săgeata (▲) de pe baterie spre bornele carcasei alimentării bateriilor (Figura F- q). Apăsaţi bateria uşor în jos şi glisaţi-o în direcţia săgeţii până când bornele de alimentare se fixează în loc (Figura F- w). EN-EL18: Dacă decuplarea acumulatorului de pe capacul opţional BL-5 al locaşului acumulatorului este poziţionată astfel încât săgeata Y este vizibilă, glisaţi decuplarea acumulatorului pentru a acoperi săgeata (Figura G- q). Introduceţi cele două protuberanţe de pe acumulator în orificiile respective de pe BL-5 (Figura G- w) şi asiguraţi-vă că decuplarea acumulatorului s-a deplasat pentru ca săgeata să fie vizibilă. Acumulatori AA: Aşezaţi opt acumulatori AA în suportul pentru acumulator MS-D12 conform instrucţiunilor din Figura H, asigurându-vă că acumulatorii sunt în orientarea corectă.

3 Introduceţi carcasa acumulatorului în MB-D12 şi zăvorâţi capacul locaşului acumulatorului (Figura I). Asiguraţi-vă că este complet introdusă carcasa înainte de a întoarce zăvorul. 4 Porniţi aparatul foto şi verificaţi nivelul bateriei în panoul de control sau vizor. Dacă aparatul foto nu porneşte, verificaţi dacă bateria este corect introdusă. Conectorul de alimentare EP-5B Când se utilizează un conector de alimentare EP-5B, introduceţi-l în carcasa MS-D12EN cu săgeata (▲) de pe conector spre bornele alimentării acumulatorului. Apăsaţi conectorul uşor în jos şi glisaţi-l în direcţia săgeţii până când bornele de alimentare se fixează în poziţie (Figura J- q). Deschideţi capacul carcasei conectorului de alimentare şi treceţi cablul de alimentare EP-5B prin deschidere (Figura J- w).

Nivel acumulator Aparatul foto afişează nivelul acumulatorului după cum urmează: Acumulator EN-EL15/EN-EL18 Panou de control

Acumulator complet încărcat.

Acumulator descărcat parţial. Nivel scăzut al acumulatorului. Pregătiţi acumulatorul de rezervă încărcat complet sau încărcaţi acumulatorul. H d Acumulator epuizat. Încărcaţi (clipeşte) (clipeşte) sau schimbaţi acumulatorul.

Descriere Încărcare rămasă. Nivel scăzut al acumulatorilor. d Pregătiţi bateriile de rezervă. d Acumulatori epuizaţi. Declan(clipeşte) (clipeşte) şare dezactivată. O opţiune din Grupul d din meniul de setări personalizate ale aparatului foto poate fi utilizată pentru a schimba ordinea în care sunt utilizaţi acumulatorii. Când aparatul foto se alimentează prin MB-D12, o pictogramă s este afişată în panoul de control. Dacă pictograma s clipeşte, capacul locașului acumulatorului nu este blocat. Închideţi şi fixaţi capacul locașului acumulatorului. Pentru a vă asigura că aparatul foto arată nivelul corect al nivelului acumulatorului când sunt utilizate bateriile AA, alegeţi o opţiune corespunzătoare pentru Tip baterie MB-D12 în meniul setărilor personalizate ale aparatului foto (Grupul d). Dacă nu este selectată opţiunea corectă, se poate ca aparatul foto să nu funcţioneze după cum este aşteptat. Opţiune Tip baterie 1 LR6 (AA alkaline) AA alcalină (LR6) AA Ni-MH (HR6) 2 HR6 (AA Ni-MH) AA Litiu (FR6) 3 FR6 (AA lithium) Îndepărtaţi acumulatorii când MB-D12 nu este utilizat. Informaţii acumulator Informaţiile despre acumulatori (inclusiv informaţiile de calibrare pentru acumulatorii EN-EL18) pot fi vizualizate din meniul de setare al aparatului foto (acumulatorul aparatului foto este menţionat în stânga, MB-D12 în dreapta). Numai pictograma nivelului bateriei este arătată când sunt utilizate baterii AA. Consultaţi manualul aparatului foto pentru detalii.

Notă: Ilustraţiile de pe această pagină sunt pentru D800.

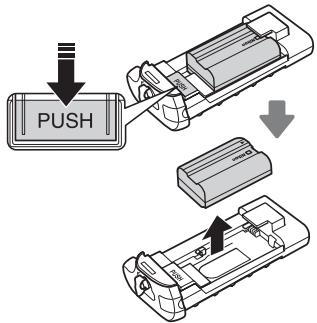

Scoaterea bateriilor Aveţi grijă să nu scăpaţi bateriile sau carcasa. 1 Întoarceţi zăvorul locașului acumulatorului MB-D12 spre şi îndepărtaţi carcasa acumulatorului (Figura E). 2 Scoateţi acumulatorul sau bateriile din carcasă. EN-EL15 În timp ce apăsaţi butonul PUSH al carcasei, glisaţi acumulatorul spre buton. Acumulatorul poate fi îndepărtat după cum este arătat.

Procedura îndepărtării conectorului de alimentare EP-5B este aceeaşi ca şi pentru EN-EL15.

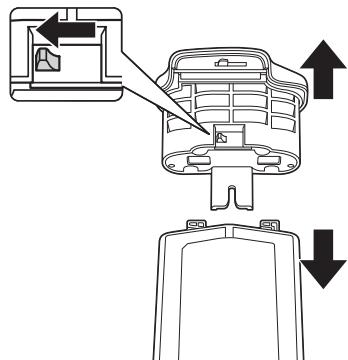

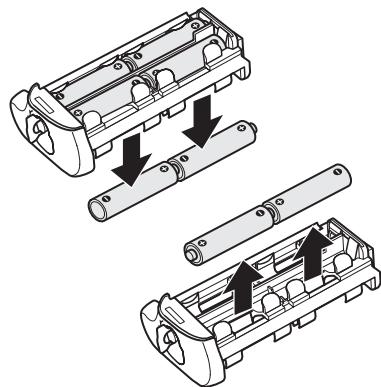

EN-EL18 Glisaţi decuplarea acumulatorului în direcţia indicată de săgeata (Y) şi scoateţi capacul locaşului acumulatorului. Baterii AA Îndepărtaţi acumulatorii după cum este arătat. Aveţi grijă să nu scăpaţi bateriile când le scoateţi din carcasă. Specificaţii Sursă de alimentare Temperatură de funcţionare Dimensiuni (L × Î × A) Greutate Un acumulator Li-ion EN-EL15 sau EN-EL18, opt acumulatori AA LR6 alcalini, HR6 Ni-MH sau FR6 litiu sau un adaptor de curent alternativ EH-5b/EH-5a/EH-5 (necesită conector de alimentare EP-5B) 0 – 40 ° C Aprox. 151 × 50 × 81 mm Aprox. 365 g cu MS-D12EN şi acumulatorul EN-EL15 opţional Aprox. 460 g cu MS-D12 şi opt acumulatori AA (disponibili separat de la alţi furnizori) Aprox. 310 g cu MS-D12EN şi conectorul alimentare EP-5B opţional Aprox. 425 g cu capacul opţional BL-5 al locaşului acumulatorului şi acumulatorul EN-EL18 Aprox. 280 g cu MS-D12EN Aprox. 270 g cu MS-D12 Specificaţiile şi modelul sunt supuse la schimbări fără avertizare. D Acumulatori EN-EL15 şi EN-EL18 Performanţa acumulatorilor EN-EL15 şi EN-EL18 scade la temperaturi sub aproximativ 10 °C. Asiguraţi-vă că acumulatorul este încărcat complet şi păstraţi la îndemână un acumulator cald pregătit de schimbare când este necesar. Acumulatorii reci pot recupera din încărcarea lor când sunt încălziţi. D Baterii AA Datorită capacităţii lor limitate, bateriile alcaline AA LR6 trebuie utilizate numai când nu este nicio altă alternativă disponibilă.

Capacitatea bateriilor AA variază în funcţie de condiţiile de producţie şi stocare şi în anumite momente poate fi extrem de scăzută; în unele cazuri, bateriile AA pot înceta să funcţioneze înainte de data lor de expirare. Reţineţi că puterea de capacitate a bateriilor AA poate scădea la temperaturi sub 20 ° C. Nu este recomandată utilizarea lor la temperaturi scăzute. D Cadenţă avans cadre Acumulatorii EN-EL18 şi AA acceptă cadenţe de avans al cadrelor mai mari decât EN-EL15; reţineţi, totuşi, că în cazul acumulatorilor AA, cadenţa de avans al cadrelor va scădea la temperaturi reduse sau dacă nivelul acumulatorului este scăzut. Pentru informaţii suplimentare despre cadenţa de avans al cadrelor, consultaţi manualul aparatului foto.
