NÁVOD NA OBSLUHU MB-12 NIKON

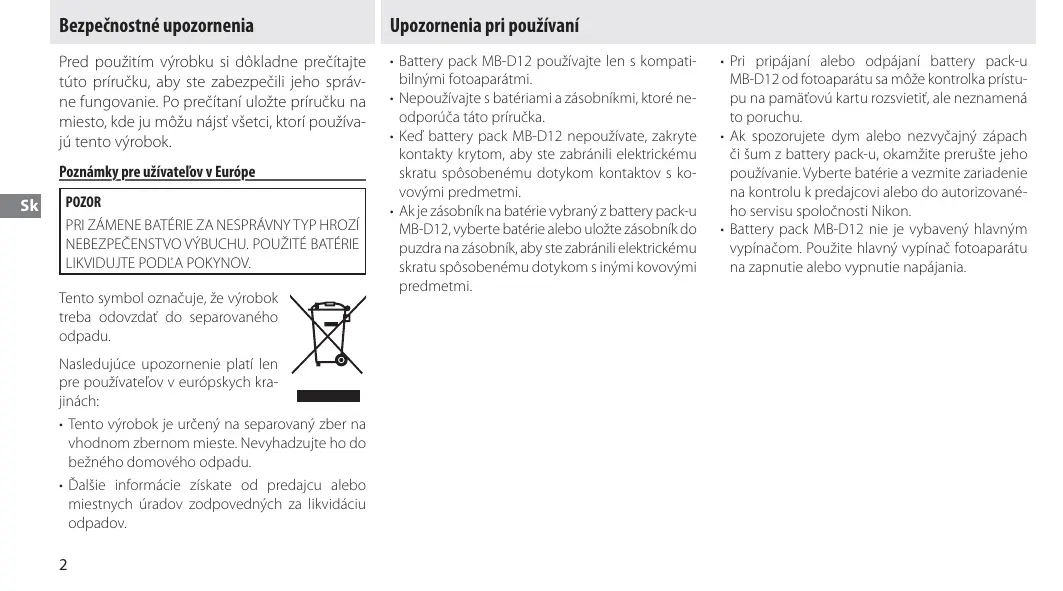

Bezpečnostné upozornenia Upozornenia pri používaní Pred použitím výrobku si dôkladne prečítajte túto príručku, aby ste zabezpečili jeho správne fungovanie. Po prečítaní uložte príručku na miesto, kde ju môžu nájsť všetci, ktorí používajú tento výrobok.

• Battery pack MB-D12 používajte len s kompatibilnými fotoaparátmi.
• Nepoužívajte s batériami a zásobníkmi, ktoré neodporúča táto príručka.
• Keď battery pack MB-D12 nepoužívate, zakryte kontakty krytom, aby ste zabránili elektrickému skratu spôsobenému dotykom kontaktov s kovovými predmetmi.
• Ak je zásobník na batérie vybraný z battery pack-u MB-D12, vyberte batérie alebo uložte zásobník do puzdra na zásobník, aby ste zabránili elektrickému skratu spôsobenému dotykom s inými kovovými predmetmi. Poznámky pre užívateľov v Európe

POZOR PRI ZÁMENE BATÉRIE ZA NESPRÁVNY TYP HROZÍ NEBEZPEČENSTVO VÝBUCHU. POUŽITÉ BATÉRIE LIKVIDUJTE PODĽA POKYNOV. Tento symbol označuje, že výrobok treba odovzdať do separovaného odpadu. Nasledujúce upozornenie platí len pre používateľov v európskych krajinách:

• Tento výrobok je určený na separovaný zber na vhodnom zbernom mieste. Nevyhadzujte ho do bežného domového odpadu.
• Ďalšie informácie získate od predajcu alebo miestnych úradov zodpovedných za likvidáciu odpadov.

• Pri pripájaní alebo odpájaní battery pack-u MB-D12 od fotoaparátu sa môže kontrolka prístupu na pamäťovú kartu rozsvietiť, ale neznamená to poruchu.
• Ak spozorujete dym alebo nezvyčajný zápach či šum z battery pack-u, okamžite prerušte jeho používanie. Vyberte batérie a vezmite zariadenie na kontrolu k predajcovi alebo do autorizovaného servisu spoločnosti Nikon.
• Battery pack MB-D12 nie je vybavený hlavným vypínačom. Použite hlavný vypínač fotoaparátu na zapnutie alebo vypnutie napájania. Úvod Battery pack MB-D12 a príslušenstvo Ďakujeme, že ste si kúpili multifunkčný blok batérií MB-D12, ktorý je možné používať so všetkými jednookými digitálnymi zrkadlovkami Nikon, ktoré ho uvádzajú ako kompatibilné príslušenstvo v príručke k fotoaparátu. V MB-D12 je možné použiť jednu nabíjateľnú batériu EN-EL15 alebo EN-EL18, alebo osem batérií typu AA (alkalických, Ni-MH alebo lítiových), pričom súčasťou je aj náhradné tlačidlo spúšte, tlačidlo AFON, multifunkčný volič, ako aj hlavné a pomocné príkazové voliče na snímanie záberov „na výšku“ (portrét). Možnosti ponuky fotoaparátu umožňujú užívateľovi vybrať si, či sa ako prvá použije batéria fotoaparátu, alebo batérie v bloku batérií MB-D12; podrobné informácie nájdete v príručke k fotoaparátu. Battery pack MB-D12 a dodané príslušenstvo Uistite sa, že nasledujúce časti sú dodané s battery pack-om MB-D12 (batérie nie sú súčasťou dodávky).

Battery pack MB-D12 Zásobník MS-D12EN na batérie EN-EL15 Zásobník MS-D12 na batérie AA Puzdro na zásobník Zásobník MS-D12EN je vložený do battery pack-u MB-D12 pri expedícii. Ďalšie informácie o vyberaní zásobníka na batérie nájdete v časti „Vkladanie batérií“. Používanie voliteľného konektora sieťového zdroja EH-5a/EH-5b a napájacieho konektora EP-5B Voliteľný konektor sieťového zdroja EH-5a/ EH-5b a napájací konektor EP-5B zabezpečujú spoľahlivý zdroj napájania, keď sa fotoaparát používa počas dlhšej doby. Keď chcete použiť sieťový zdroj s battery pack-om MB-D12, vložte EP-5B do zásobníka na batérie MS-D12EN, ako sa uvádza na strane 6 a pripojte EH-5a/EH-5b, ako sa uvádza v dokumentácii k EP-5B. Kryt kontaktov

• Užívateľská príručka (táto príručka)
• Záručný list Použitie voliteľného krytu priestoru pre batériu BL-5 Pri použití batérií EN-EL18 sa vyžaduje kryt priestoru pre batériu BL-5 (k dispozíKryt priestoru pre cii samostatne). batériu BL-5

Súčasti battery pack-u MB-D12 (obrázok A)

Tlačidlo spúšte, multifunkčný volič, príkazové voliče a tlačidlo AFON bloku batérií MB-D12 Blok batérií MB-D12 je vybavený tlačidlom spúšte (obrázok A- !3), multifunkčným voličom (obrázok A- y), hlavným príkazovým voličom (obrázok A- t), pomocným príkazovým voličom (obrázok A- !5) a tlačidlom AFON (obrázok A- r) na snímanie fotografií so zvislou orientáciou („na výšku”). Týmito ovládacími prvkami sa vykonávajú rovnaké funkcie ako so zodpovedajúcimi ovládacími prvkami na fotoaparáte. Ďalšie informácie nájdete uvedené v návode na obsluhu fotoaparátu. Zmeny vykonané prostredníctvom funkcií Multi selector center button (stredného tlačidla multifunkčného voliča), Multi selector (multifunkčného voliča), Customize command dials (prispôsobenia príkazových voličov) a Assign MB-D12 AF-ON (priradenia MB-D12 AFON) v ponuke vlastných nastavení fotoaparátu (skupina f ) sa vzťahujú aj na multifunkčný volič, príkazové voliče a tlačidlo AFON na MB-D12. Ovládacia poistka battery pack-u MB-D12 Ovládacia poistka (obrázok A- !4) blokuje ovládacie prvky na battery pack-u MB-D12, aby sa zabránilo mimovoľnému použitiu. Pred použitím ovládacích prvkov na snímanie fotografií vo vertikálnej orientácii (na výšku) uvoľnite poistku, ako je znázornené vpravo. Ovládacia poistka nie je hlavným vypínačom. Použite hlavný vypínač fotoaparátu na zapnutie a vypnutie fotoaparátu. Zaistené Odistené Používanie battery pack-u Pripojenie battery pack-u Pred pripojením battery pack-u sa uistite, že fotoaparát je vypnutý, a že ovládacia poistka battery pack-u MB-D12 (obrázok A- !4) je v pozícii L (na obrázku je fotoaparát D800). 1 Odstráňte kryt kontaktov (obrázok A- q) z battery pack-u. 2 Kontakty pre battery pack MB-D12 sú na spodku fotoaparátu a sú chránené krytom kontaktov. Odstráňte kryt kontaktov, ako je znázornené na obrázku B- q a vložte ho do držiaka na kryt kontaktov na battery pack-u MB-D12 (obrázok B- w). Odpojenie battery pack-u Ak chcete odpojiť battery pack MB-D12, vypnite fotoaparát, ovládaciu poistku na battery pack-u nastavte do polohy L, potom uvoľnite krúžok upevňovacej skrutky a odpojte battery pack. Ak battery pack nepoužívate, určite nasaďte kryt kontaktov na fotoaparát aj na battery pack. 3 Nasaďte battery pack MB-D12 tak, aby bola upevňovacia skrutka battery pack-u MB-D12 (obrázok C- w) zarovnaná so závitom fotoaparátu na pripojenie statívu (obrázok C- q) a utiahnite krúžok upevňovacej skrutky točením v smere, ako ukazuje šípka LOCK (obrázok D). Pred pripojením battery pack-u MB-D12 k fotoaparátu nie je potrebné vyberať batériu z fotoaparátu. Implicitne je nastavené, že batéria vo fotoaparáte sa použije, len ak je batéria v battery pack-u MB-D12 vybitá. Možnosť Battery order (Poradie batérií) v ponuke používateľských nastavení fotoaparátu (Skupina d) sa použije na zmenu poradia, v akom sa batérie majú použiť. Uistite sa, že kryt kontaktov fotoaparátu je v držiaku na kryt kontaktov a kryt kontaktov battery pack-u MB-D12 uložte na bezpečné miesto, aby sa nestratil. Pri použití zaostrovacieho nadstavca Bellows PB-6 s MB-D12 sa vyžadujú automatické medzikrúžky PB-6D a PK-13.

Vkladanie batérií MB-D12 sa môže použiť s jednou nabíjateľnou lítium-iónovou batériou EN-EL15 alebo EN-EL18, alebo s ôsmymi batériami typu AA. Pri použití batérií EN-EL18 sa vyžaduje kryt priestoru pre batériu BL-5 (k dispozícii samostatne). Pred vložením batérií sa uistite, že fotoaparát je vypnutý a ovládacia poistka battery pack-u MB-D12 je v pozícii L. 1 Pootočte poistku priestoru batérie MB-D12 do a vyberte zásobník na batérie (obrázok E). 2 Pripravte batérie, ako je uvedené nižšie.

Batéria EN-EL15: Vložte batériu šípkou (▲) smerom k napájacím kontaktom zásobníka (obrázok F-q), zarovnajúc drážkovanie na batérii s kolíkmi v lôžku zásobníka MS-D12EN. Zľahka potlačte batériu smerom dolu a zasuňte v smere šípky, kým napájacie kontakty nezapadnú na miesto (obrázok F-w). Batéria EN-EL18: Ak je páčka na uvoľnenie batérie na voliteľnom kryte priestoru pre batériu BL-5 v polohe, pri ktorej je viditeľná šípka Y, páčku na uvoľnenie batérie posuňte tak, aby sa táto šípka zakryla (Obrázok G-q). Vložte dva výstupky na batérii do zodpovedajúcich štrbín na BL-5 (Obrázok G-w) a uistite sa, že páčka na uvoľnenie batérie sa posunula bokom, a to tak, že sa odkryla šípka. Batérie AA: Umiestnite osem batérií typu AA do držiaka batérií MS-D12 tak, ako je to znázornené na obrázku H, pričom sa uistite, že batérie majú správnu orientáciu. 3 Vložte zásobník na batérie do battery pack-u MB-D12 a zaistite kryt priestoru na batérie (obrázok I). Uistite sa, že zásobník je úplne zasunutý, kým pootočíte poistku späť. 4 Zapnite fotoaparát a skontrolujte úroveň nabitia batérie na kontrolnom paneli, alebo v hľadáčiku. Ak sa fotoaparát nezapne, skontrolujte, či je batéria správne vložená. Napájací konektor EP-5B Ak chcete použiť napájací konektor EP-5B, vložte ho do zásobníka MS-D12EN tak, že šípka (▲) na konektore smeruje k napájacím kontaktom batérie. Zľahka potlačte konektor smerom dolu a zasuňte ho v smere šípky, kým napájacie kontakty nezapadnú na miesto (obrázok J-q). Otvorte kryt napájacieho konektora na zásobníku a vyveďte napájací kábel EP-5B cez otvor (obrázok J-w).

Batérie AA Kontrolný Hľadáčik Popis panel L — Zostávajúce nabitie batérie. Batérie takmer vybité. Pripravte I d náhradné batérie. H d Batérie vybité. Spúšť je (bliká) (bliká) neaktívna. Možnosť v Skupine d v ponuke používateľských nastavení fotoaparátu možno použiť na zmenu poradia, v akom sa batérie budú používať. Ak je fotoaparát napájaný z battery pack-u MB-D12, na kontrolnom paneli sa zobrazí ikona s. Ak ikona s bliká, kryt priestoru pre batériu nie je uzavretý. Zatvorte a zaistite kryt priestoru pre batériu. Ak sa pri použití batérie AA chcete uistiť, že fotoaparát ukazuje správnu úroveň nabitia batérií, zvoľte príslušnú možnosť pre MB-D12 battery type (MB-D12 typ batérie) v ponuke používateľských nastavení fotoaparátu (Skupina d). Ak nevyberiete správnu možnosť, fotoaparát nemusí vykonať úkon správne. Informácie o batérii Informácie o batériách (vrátane informácií o kalibrácii batérií EN-EL18) sa nachádzajú v ponuke nastavenia fotoaparátu (batéria fotoaparátu je uvedená vľavo, MB-D12 vpravo). Ikona úrovne nabitia batérie sa zobrazuje len vtedy, keď sa použijú batérie typu AA. Podrobné informácie nájdete v príručke k fotoaparátu.

Batéria EN-EL18 Páčku na uvoľnenie batérie posuňte v smere šípky (Y) a odstráňte kryt priestoru pre batériu. Batérie AA Vyberte batérie, ako je znázornené. Dajte pozor, aby vám batérie pri výbere zo zásobníka nevypadli. Technické parametre Zdroj energie Prevádzková teplota Rozmery (Š × V × H) Hmotnosť Jedna nabíjateľná lítium-iónová batéria EN-EL15 alebo EN-EL18, osem alkalických batérií LR6, Ni-MH batérií HR6 alebo lítiových batérií FR6 typu AA, alebo sieťový zdroj EH-5b/EH-5a/EH-5 (vyžaduje sa napájací konektor EP-5B) 0–40 °C Približne 151 × 50 × 81 mm Približne 365 g s MS-D12EN a voliteľnou batériou EN-EL15 Približne 460 g s MS-D12 a ôsmymi batériami typu AA (k dispozícii samostatne od podporných dodávateľov) Približne 310 g s MS-D12EN a voliteľným napájacím konektorom EP-5B Približne 425 g s voliteľným krytom BL-5 a batériou EN-EL18 Približne 280 g s MS-D12EN Približne 270 g s MS-D12

Technické parametre a konštrukcia sa môžu zmeniť bez predchádzajúceho upozornenia. D Batérie EN-EL15 a EN-EL18 Výkon batérií EN-EL15 a EN-EL18 klesá pri teplotách približne pod 10 °C. Uistite sa, že batéria je plne nabitá a majte pripravenú teplú náhradnú batériu na výmenu, ak by bolo potrebné. Ak sa studené batérie zohrejú, získajú späť časť náboja. D Batérie AA Alkalické batérie LR6 typu AA používajte vzhľadom na ich obmedzenú kapacitu, len keď nemáte inú alternatívu. Kapacita batérií typu AA je rôzna v závislosti od typu a podmienok úschovy a môže byť niekedy extrémne nízka; v niektorých prípadoch môžu byť batérie nefunkčné už pred dátumom expirácie. Pamätajte, že kapacita batérií AA sa môže znížiť pri teplotách pod 20 °C. Pri nízkych teplotách sa ich používanie neodporúča. D Rýchlosť snímania Batérie typu EN-EL18 a AA podporujú vyššie rýchlosti snímania ako typ EN-EL15; vezmite však do úvahy, že v prípade batérií typu AA rýchlosť snímania klesne pri nízkych teplotách, alebo keď sú batérie takmer vybité. Ďalšie informácie o rýchlostiach snímania nájdete uvedené v návode na obsluhu fotoaparátu.
