MB-12 - Accessori foto NIKON - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo MB-12 NIKON in formato PDF.
| Tipo di prodotto | Impugnatura-alimentazione per reflex digitali Nikon |
| Marca e modello | NIKON MB-12 |
| Dimensioni (L × A × P) | circa 151 × 50 × 81 mm |
| Peso | Circa 365 g (con MS-D12EN e batteria EN-EL15); circa 460 g (con MS-D12 e 8 pile AA); circa 310 g (con MS-D12EN e connettore EP-5B); circa 425 g (con BL-5 e EN-EL18); circa 280 g (solo MS-D12EN); circa 270 g (solo MS-D12) |
| Alimentazione | Batteria Li-ion EN-EL15 o EN-EL18; 8 pile AA (alcaline LR6, Ni-MH HR6 o litio FR6); adattatore di rete EH-5a/EH-5b (tramite connettore EP-5B) |
| Temperatura di funzionamento | da 0 °C a 40 °C |
| Funzioni principali | Pulsante di scatto verticale, selettore multidirezionale, ghiera di comando principale e secondaria, pulsante AF-ON per scatti in verticale |
| Compatibilità | Reflex digitali Nikon compatibili (consultare il manuale della fotocamera) |
| Ordine di utilizzo delle alimentazioni | Impostabile nel menu Impostazioni personalizzate (gruppo d) della fotocamera |
| Blocco comandi | Presente per evitare l'uso involontario dei comandi dell'impugnatura |
| Pezzi forniti | MB-D12, supporto MS-D12EN (per EN-EL15), supporto MS-D12 (per pile AA), custodia per supporto, coperchio contatti, manuale d'uso, garanzia |
| Pezzi opzionali | Adattatore di rete EH-5a/EH-5b, connettore di alimentazione EP-5B, sportello vano batteria BL-5 (per EN-EL18) |
| Manutenzione e pulizia | Proteggere i contatti con il coperchio contatti quando l'impugnatura non è in uso; rimuovere pile/batterie in caso di inutilizzo prolungato |
| Sicurezza | Rischio di esplosione se si utilizza una batteria di tipo errato; evitare cortocircuiti; interrompere l'uso in caso di fumo, odore o rumore anomali |
| Riparabilità | Far ispezionare da un centro di assistenza autorizzato Nikon in caso di malfunzionamento |
| Informazioni generali | La MB-D12 non dispone di interruttore di accensione; utilizzare quello della fotocamera. La spia di accesso alla memory card potrebbe accendersi durante montaggio/smontaggio senza essere un malfunzionamento. |
Domande frequenti - MB-12 NIKON
Domande degli utenti su MB-12 NIKON
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Accessori foto in formato PDF gratuitamente! Trova il tuo manuale MB-12 - NIKON e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. MB-12 del marchio NIKON.
MANUALE UTENTE MB-12 NIKON
Precauzioni inerenti la sicurezza 2
Avviso per gli utenti europei 2
Precauzioni per l'uso 2
Introduzione 3
Uso dell'adattatore CA EH-5a/EH-5b e del connettore
di alimentazione EP-5B opzionali. 3
Utilizzo del coperchio vano batteria BL-5 opzionale...3
MB-D12 Pulsante di scatto, multiselettore,
ghiere di lavoro e pulsante AF-ON 4
MB-D12 Blocco dei comandi 4
Utilizzo del battery pack. 5
Collegamento del battery pack 5
Rimozione del battery pack. 5
Inserimento delle batterie 6
Rimozione delle batterie. 8
Caratteristica 9

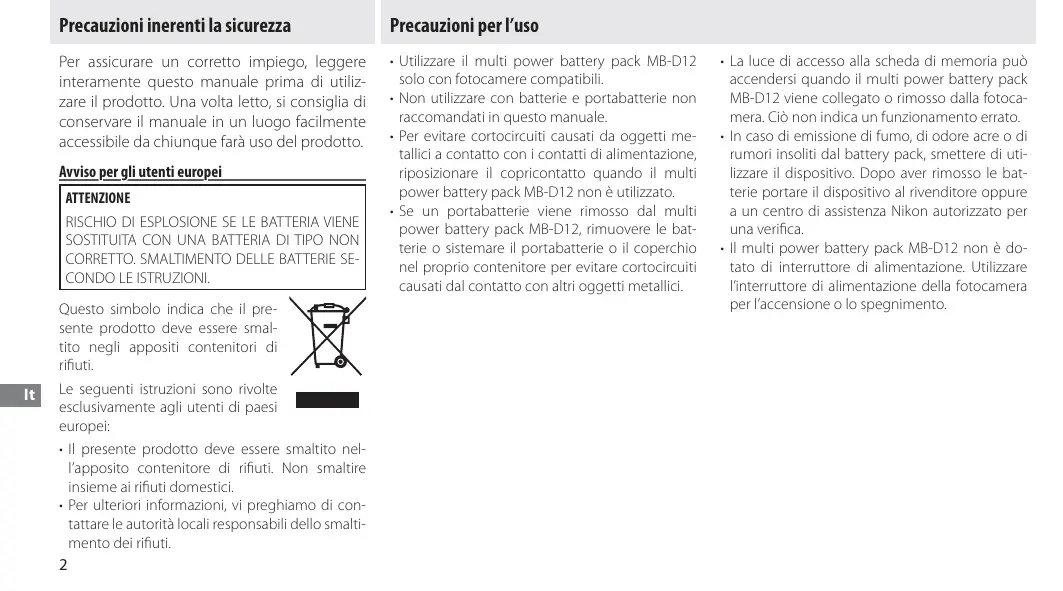

Precauzioni inerenti la sicurezza
Per assicurare un corretto impiego, leggere interamente quello manuale prima di utilizzare il prodotto. Una volta letto, si consiglia di conservare il manuale in un luogo lavoramente accessibile da chiunque farà uso del prodotto.
Avviso per gli utenti europei
ATTENZIONE
RISCHIO DI ESPLOSIONE SE LE BATTERIA VIENE SOSTITUITA CON UNA BATTERIA DI TIPO NON CORRETTO. SMALTIMENTO DELLE BATTERIE SE-CONDOLE ISTRUZIONI.
Questo symbolo indica che il presente prodotto deve essere smaltito negli appositi contentitori di rifutti.
Le seguenti istruzioni sono rivolte esclusivamenteagli utenti di paesi europei:
- Il presente prodotto deve essere smaltito nel'apposto contentatore di rifiuti. Non smaltire insieme ai rifiuti domestici.
- Per ulteriori informazioni, vi preghiamo di contattare le autorità locali responsabili dello smaltimento dei rifiuti.
Precauzioni per l'uso
- Utilizzare il multi power battery pack MB-D12 solo con fotocamere compatibili.
- Non utilizzato con batterie e portabatterie non raccomandi in quello manuale.
- Per evitare cortocircuiti causati da oggetti metallici a contatto con i contatti di alimentazione, riposizione il copricontatto quando il multi power battery pack MB-D12 non è utilizzato.
-
Se un portabatterie viene rimioso dal multi power battery pack MB-D12, rimuovere le batterie o sistemare il portabatterie o il coperchio nel proprio contentore per evitare cortocircuiti causati dal contatto con altri oggetti metallici.
-
La luce di accesso alla schedà di memoria più accendersi quando il multi power battery pack MB-D12 viene collegato o rimioso nella fotocamera. Ciò non indica un funzionamento errato.
- In caso di emissione di fumo, di odore acre o di rumori insoliti dal battery pack, smettere di utilizzare il dispositivo. Dopao aver rimioso le batterie portare il dispositivo al rivenditore oppure a un centro di assistenza Nikon autorizzato per una verifica.
- Il multi power battery pack MB-D12 non è do-tato di interruptore di alimentazione. Utilizzato l'interruttore di alimentazione della fotocamera per l'accensiono o lo spegnimento.
Introduzione
Grazie per aver acquistato un multi power battery pack MB-D12 da utilizzare con tutte le fotocamere digitali Nikon reflex a obiettivo singolo che lo riportano come accessorio compatible nel proprio manuale. Il modello MB-D12 richiede una batteria ricaricabile EN-EL15 o EN-EL18 outto batterie AA (alcaline, Ni-MH o al litio) e include un pulsante di scatto alternatively, il pulsante AF-ON, il multi-selettore e le ghiere di commando principale e secondaria per riprenderre le immagini con orientamento "verticale". Le opzioni dei menu della fotocamera consento no di scegliere se utilizzato per prima la batteria della fotocamera o le batterie del multi power battery pack MB-D12. Per ulteriori informazioni, vedere il manuale della fotocamera.
Multi power battery pack MB-D12 e accessori in dotazione
Controllare che gli articoli elencati siano forniti in dotazione con il multi power battery pack MB-D12 (le batterie sono vendute separatamente).
MB-D12
Contenitore portabatterie
Copricontatto
Il portabatterie MS-D12EN è inserito nel multi power battery pack MB-D12 al momento della spedizione. Vedere la sezione relativa all'inserimento delle batterie per informazioni su come rimuoverlo.
- Manuale d'uso (questo manuale)
- Garanzia
Uso dell'adattatore CA EH-5a/EH-5b e del connettore di alimentazione EP-5B optionali
L'adattatore CA EH-5a/EH-5b e il connettore di alimentazione EP-5B opzionali forniscono una fonte de alimentazione sicura quando la fotocamera viene usata per periodi di tempo prolongati. Per useare I'adattatore CA con il battery pack MB-D12, insere il connettore EP-5B nel portabatterie MS-D12EN come descririto a pagina 6, quindi collegare I'adattatore EH-5a/EH-5b come descrizione nella documentazione fornita con il connettore EP-5B.
Utilizzato del coperchio vano batteria BL-5 opzionale
Un coperchio vano batteria BL-5 (acquistabile separamente) è necessario quando utilizzate batterie EN-EL18.
Coperchio vano batteria BL-5
① Copricontatto
② Alloggiamento per coperchio vano batteria
③ Contatti di alimentazione/segnale
④ Pulsante AF-ON
⑤ Ghiera di lavoro principale
⑥ Multiselettore
⑦ Ruota di fissaggio
Coperchio di protezione connettori di alimentazione del portabatterie
Coperchio vano batteria
10 Vano battery
11 Blocco vano batteria
Vite di anticoraggio
13 Pulsante di scatto
14 Blocco dei comandi
15 Ghiera di lavoro secondaria
16 Attacco cavalletto
17 Portabatterie MS-D12EN per batterie EN-EL15
18 Contatti di alimentazione
19 Contatti di alimentazione (portabatterie MS-D12EN)
20 Portabatterie MS-D12 per batterie AA
21 Contatti di alimentazione (portabatterie MS-D12)
Coperchio vano batteria BL-5 (acquistabile separatamente)
MB-D12 Pulsante di scatto, multiselettore, ghiere di lavoro e pulsante AF-ON
Il multi power battery pack MB-D12 è dotato di un pulsante di scatto (Figura A-13), di un multiselettore (Figura A-6), di una ghiera di lavoro principale (Figura A-5), di una ghiera di lavoro secondaria (Figura A-15) e di un pulsante AF-ON (Figura A-4) da utilizzare quando si scattano fotoc con orientamento verticale. Questi comandi eseguono le stesse funzioni dei comandi corrispondenti sulla fotocamera. Per ulteri informazioni, fate riferimento al manuale della fotocamera.
Le modifiche apporte a Puls. centrale multiselettore, Multi-selettore, Personalizzazione ghiere e Funz. puls. AF-ON MB-D12 nel menu Personalizzazioni della fotocamera (Gruppo f) si applicano anche al multi-selettore, alle ghiere di lavoro e al pulsante AF-ON sull'unità MB-D12.
MB-D12 Blocco dei comandi
Il blocco dei comandi (Figura A-14) consente di bloccare i comandi del battery pack MB-D12 per impedirne l'uso accidentale. Prima di utilizzare questi comandi per scattare delle fotto con orientamento verticale (ritratto), rilasciare il blocco come migliorato a destra.
Il blocco dei comandi non è un interruptore di alimentazione. Per accendere e spegnere la fotocamera, utilizzare l'interruttore di alimentazione.
Bloccato
Sbloccato
Utilizzo del battery pack
Collegamento del battery pack
Prima di collegare il battery pack, accertarsi che la fotocamera sia spenta e che il blocco dei comandi MB-D12 (Figura A-14) sia nella posizione L (le illustrazioni molto il modello D800).
1 Rimuovere il copricontatto (Figura A-①) dal battery pack.
2 I contatti per il multi power battery pack MB-D12 si trovano sulla base della fotocamera, dove sono protetti da un copricontatto. Rimuovere quest'ultimo come migliorato in Figura B-1 e inserirlo nell'apposto alloggiamento sul multi power battery pack MB-D12 (Figura B-2).
3 Posizione are il battery pack MB-D12, tenendo la vite di anticoraggio del battery pack MB-D12 (Figura C-2) in linea con l'attacco cavalletto della fotocamera (Figura C-1), quando serrare la rotella di fissaggio ruotandola nella direzione individata alla freccia LOCK (BLOCCO) (Figura D). Non è necessario rimuovere la batteria alla fotocamera prima di collegare il multi power battery pack MB-D12. Per impostazione predefinita, la batteria insertita nella fotocamera verrà utilizzata solo dopo che la batteria nel multi power battery pack MB-D12 si è esaurita. L'opzione Ordine batterie nel menu delle impostazioni personalizzate della fotocamera (Gruppo d) cui sono usefulzata per cancellare l'ordine di utilizzo delle batterie.
Accertarsi di posizionare il coperchio di protezione dei contatti della fotocamera nell'apposto supporto del copricontatti e di conservare il tappo dei contatti del battery pack MB-D12 in unosto sicuro per evitare di perdlo.
Sono necessari gli anelli di estensione PB-6D e PK-13 quando utilizzate il soffietto di estensione PB-6 con l'unità MB-D12.
Rimozione del battery pack
Per rimuovere il multi power battery pack MB-D12, spegnere la fotocamera e posizionare il blocco dei comandi su diesso su L, quando allentare la ruota di fissaggio e rimuovere il battery pack MB-D12. Accertarsi di riposizione re coperchio dei contatti sulla fotocamera e il copricontatto sul multi power battery pack MB-D12 quando quest'ultimo non viene utilizzato.
Inserimento delle batterie
L'unità MB-D12 pou este eulizata conuna bateria Li-ion ricaracible EN-EL15 o EN-EL18 o con otto batterie AA. Un coperchio vano batteria BL-5 (acquistabile separatamente) è necessario quando utilizzate una batteria EN-EL18.
Prima di inseire le batterie, accertarsi che la fotocamera sia spenta e che il blocco dei comandi del multi power battery pack MB-D12 si trovi sulla posizione L.
1 Ruotare il blocco del vano batteria del multi power battery pack MB-D12 su e rimuovere il portabatterie (Figura E).
2 Prepare le batterie come descripto in basso.
EN-EL15: inseire la batteria in modo che corrisponda alla scanalatura sul portabatterie MS-D12EN, inseire la batteria con la freccia (▲) rivolta verso i contatti di alimentazione del portabatterie (Figura F-1). Premere la batteria delicatamente verso il basso e farla scivolare nella direzione della freccia fino a quando i contatti di alimentazione non risultano inserti correttamente (Figura F-2).
EN-EL18: se il fermo della batteria sul coperchio vano batteria BL-5 opzionale è posizionato in modo che la freccia « sa visible, fate scorrere il fermo per coprir le frezza (Figura G-1). Inserite le due sporenze sulla batteria negli alloggiamenti corrispondenti di BL-5 (Figura G-2) e verificate che il fermo della batteria sia scorso lateramente in modo da migliorare la frezza.
Batterie AA: inerite le otto batterie AA nel vano batterie MS-D12 come mostrato nella Figura H, assicurandovi che l'orientamento delle batterie sa corretto.
3 Inserire il portabatterie nel battery pack MB-D12 e bloccare il coperchio del vano batteria (Figura I). Assicurarsi che il portabatterie sia completa-mente inserto prima di ruotare il blocco.
4 Accendere la fotocamera e controllare il livello della batteria sul pannello di controllo o nel mirino. Se la fotocamera non si accende, verificare che la batteria si inserita correttamente.
Connettore di alimentazione EP-5B
Quando si usa il connettore di alimentazione EP-5B, insertirlo nel portabatterie MS-D12EN tenendo la freccia (▲) sul connettore in direzione dei terminali della batteria. Premere delicatamente il connettore verso il basso e farlo scorrere nella direzione della freccia fino ad avvertire lo scatto dei terminali di alimentazione (Figura J-1). Apriere l coperchio del connettore di alimentazione del portabatterie e passare il cavo di alimentazione del connettore EP-5B atraverso l'apertura (Figura J-2).
Livello della batteria
La fotocamera consente di visualizzare il livello della batteria nel modo indicate di seguito:
| Pannello di controllo | Mirino | Descrizione |
| — | Batteria carica. | |
| — | Batteria parzialmente scarica. | |
| Livello batteria basso.Prepare una batteria di ricambio completenesscara o ricaricare la batteria. | ||
| (lampeggia) | (lampeggia) | Batteria esaurita. Carica-re o sostuire la batteria. |
Batterie AA
| Pannello di controllo | Mirino | Descrizione |
| — | Carica residua. | |
| Livello batterie basso.Prepare la batteria di riserva. | ||
| (lampeggia) | (lampeggia) | Batterie esaurite. Scatto disattivato. |
Un'opzione del gruppo dnel menu delle impostazioni personalizzate più essere utilizzata per cambiare l'ordine di utilizzo
delles batterie. Se la fotocamera è alimentata dal multi power battery pack MB-D12, l'icona BP viene visualizzata sul pannello di controllo. Se l'icona BP lampeggia, il coperchio del vano batteria non è bloccato. Chiudere e bloccare il coperchio del vano batteria.
Per garantire che la fotocamera mostri il livello corretto della batteria quando si utilizzato batterie AA, scegliere l'opzio
ne adatta per Batterie nell'MB-D12 nel menu delle impostazioni personalizzate (Gruppo d). Se non viene selezionata l'opzione corretta, la fotocamera cui non funzioniare come previsto.
| Opzione | Tipodi batteria |
| QLR6 LR6 (Alcaline AA) | AA alcalina (LR6) |
| QN-MH HR6 (Ni-MH AA) | AA NiMH (HR6) |
| QFR6 FR6 (Litio AA) | AA Li-ion (FR6) |
Rimuovere le batterie quando il multi power battery pack MB-D12 non è'utilizzato.
Info battery
Le informazioni sulla batteria (compressi i dati di taratura per le batterie EN-EL18) possono essere visualizzate dal menu impostazioni della fotto
camera (la batteria della fotocamera è individata a sinistra, l'MB-D12 a destra). Quando sono usate batterie AA, viene visualizzata solo l'icona del livello della batteria. Per ulteriori informazioni, vedere il manuale della fotocamera.
Nota: Le illustrazioni in questa pagina sono state realizzate con il modello D800.
Rimozione delle batterie
Fare attentione a non far cadere le batterie o il portabatterie.
1 Ruotare il blocco del vano batteria del multi power battery pack MB-D12 su e rimuovere il portabatterie (Figura E).
2 Rimuovere la batteria o le batterie dal portabatterie.

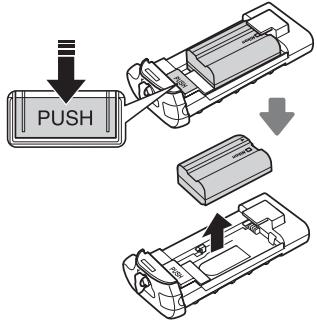

EN-EL15
Tenendo premuto il pulsante PUSH (SPINGI) del portabatterie, far scivolare la batteria verso il pulsante. Rimuovere la batteria come migliorato.
La procedura per la rimozione del connettore di alimentazione EP-5B è la stessa di quale per la batteria EN-EL15.

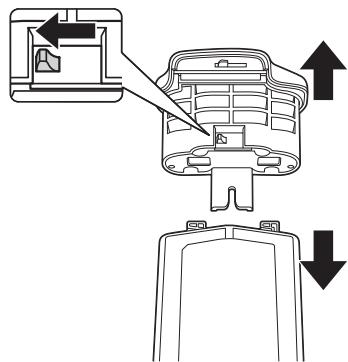

EN-EL18
Fate scorrere il fermo della batteria nella direzione individata alla freccia () e rimuovete il coperchio vano batteria.

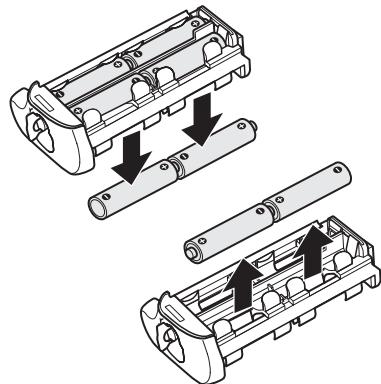

Batterie AA
Rimuovere le batterie come molto. Fare attenzione a non lasciar cadere le batterie quando le si rimuove dal portabatterie.
Caratteristica
| Fonte di alimentazione | Una batteria Li-ion ricaricabile EN-EL15 o EN-EL18,otto batterie AA alcaline LR6,Ni-MH HR6 o al litio FR6 o un adattatore CA EH-5b/ EH-5a/EH-5 (è necessario il connettori di alimentazione EP-5B) |
| Temperatura di utilizzo | 0°C – 40°C |
| Dimensioni (L × A × P) | Circa 151 × 50 × 81 mm |
| Peso | Circa 365 g con MS-D12EN e batteria EN-EL15 opzionaleCirca 460 g con MS-D12 e otto batterie AA (acquistabili separatamente da fornitori terzi)Circa 310 g con MS-D12EN e connettori di alimentazione EP-5B opzionaleCirca 425 g con BL-5 e batteria EN-EL18 opzionaleCirca 280 g con MS-D12ENCirca 270 g con MS-D12 |
Le caratteristiche e il design sono soggetti a modifiche alla preavviso.
Le prestazioni delle batterie EN-EL15 e EN-EL18 si riducono a temperature inferiori a circa 10^ . Accertarsi che la batteria sa complemente carica e tenere pronta una batteria di riserva calda per sostituurla, se necessario. Le batterie fredde recuperano parte della carica quando vengono riscaldate.
Batterie AA
Data la loro limitata capacité, le batterie AA LR6 alcaline devono essere'utilizzate solo se non vi sono alternative.
La capacità delle batterie AA varia in base al produttore e alle condizioni di conservazione e, in alcuni casi, può essere estremamente bassa; in altri, le batterie AA possono smettere di funzionare prima della data di scadenza. Tenere presente che la capacità delle batterie AA può ridursi a temperature inferiore a 20^ . L'uso alle basse temperature non è consigliato.
Velocità di avanzamento fotogrammi
Le batterie EN-EL18 e AA supportano velocità di avanzamento fotogrammi maggiori rispetto alla batteria EN-EL15. Tenete inoltre presente che se si utilizzano batterie AA, la velocità di avanzamento fotogrammi si riduce a basse temperature o se le batterie sono quasi esaurite. Per ulteri informazioni sulla velocità di avanzamento fotogrammi, fate riferimento al manuale della fotocamera.
