Veiligheidsmaatregelen Voorzorgsmaatregelen voor gebruik Om verzekerd te zijn van een goede werking, dient u deze handleiding goed door te nemen voordat u het product gebruikt. Bewaar deze handleiding na het lezen op een plek die zichtbaar is voor iedereen die het product gebruikt.

• De MB-D12 is alleen bestemd voor gebruik met compatibele camera’s.
• Gebruik het apparaat niet met batterijen of batterijhouders die niet in deze handleiding worden aanbevolen.
• Om te voorkomen dat metalen voorwerpen de batterijcontacten raken en kortsluiting veroorzaken, dient u het afdekkapje terug te plaatsen als de MB-D12 niet wordt gebruikt.
• Wanneer u een batterijhouder verwijdert van de MB-D12, verwijdert u de batterijen of bergt u de houder of het deksel op in het opbergzakje om te voorkomen dat contact met andere metalen voorwerpen kortsluiting veroorzaakt. Mededeling voor Europese klanten WAARSCHUWING

GEVAAR VOOR EXPLOSIE ALS BATTERIJ WORDT

Dit pictogram geeft aan dat dit product via gescheiden inzameling moet worden afgevoerd. Het volgende is alleen van toepassing op gebruikers in Europese landen:

• Dit product moet gescheiden van het overige afval worden ingeleverd bij een daarvoor bestemd inzamelingspunt. Gooi dit product niet weg als huishoudafval.
• Neem voor meer informatie contact op met de leverancier of de gemeentelijke reinigingsdienst.

• Het toegangslampje van de geheugenkaart kan oplichten wanneer de MB-D12 wordt bevestigd aan of verwijderd van de camera. Dat is geen storing.
• Als het battery pack rook of een ongewone geur afgeeft of een ongewoon geluid maakt, staakt u onmiddellijk het gebruik ervan. Verwijder de batterijen en breng het battery pack voor onderzoek naar de leverancier of een door Nikon goedgekeurde servicedienst.
• De MB-D12 is niet voorzien van een aan/uitschakelaar. Gebruik de hoofdschakelaar van de camera om het battery pack in of uit te schakelen. Inleiding The MB-D12 en accessoires Gefeliciteerd met uw aanschaf van een MB-D12 multifunctionele battery pack voor gebruik met alle Nikon digitale reflexcamera’s die in de camerahandleiding de MB-D12 vermelden als een compatibel accessoire. De MB-D12 gebruikt één EN-EL15 of EN-EL18 oplaadbare batterij of acht AA-batterijen (alkaline, Ni-MH of lithium) en beschikt over een afwisselende ontspanknop, AFON-knop, multi-selector en zowel gewone instelschijven als secundaire instelschijven voor het maken van foto's in portretstand (staand). Met de opties in het menu van de camera kunt u aangeven of de batterij in de camera of de batterijen in de MB-D12 het eerst moeten worden gebruikt. Raadpleeg de handleiding van de camera voor details. The MB-D12 en meegeleverde accessoires Controleer of de volgende items met de MB-D12 werden meegeleverd (batterijen worden apart verkocht). MB-D12 MS-D12EN houder voor MS-D12 houder EN-EL15-batterijen voor AA-batterijen Opbergzakje De MB-D12 wordt geleverd met een geplaatste MS-D12EN. Raadpleeg ‘Batterijen plaatsen’ voor informatie over het verwijderen van de batterijhouder. De optionele EH-5a/EH-5b lichtnetadapter en EP-5B stroomaansluiting gebruiken De optionele EH-5a/EH-5b lichtnetadapter en EP-5B stroomaansluiting leveren een betrouwbare voedingsbron wanneer de camera voor langere perioden wordt gebruikt. Plaats de EP-5B in de MS-D12EN batterijhouder zoals beschreven op pagina 6 om een lichtnetadapter in combinatie met de MB-D12 te gebruiken en sluit vervolgens de EH-5a/EH-5b aan, zoals beschreven in de documentatie geleverd met de EP-5B. Afdekkapje

• Gebruikshandleiding (deze handleiding)
• Waarborg Het deksel van het optionele BL-5 batterijvak gebruiken Een deksel van het BL-5 batterijvak (los verkrijgbaar) is vereist bij gebruik van EN-EL18 batterijen. Deksel BL-5 batterijvak

Onderdelen van de MB-D12 (figuur A)

q Afdekkapje w Houder voor contactdeksel van de camera e Stroom-/signaalcontacten r AFON-knop t Hoofdinstelschijf y Multi-selector u Bevestigingswiel i Houder voor de afdekking van de stroomaansluiting o Deksel van batterijvak !0 Batterijvak !1 Vergrendeling batterijvak !2 Bevestigingsschroef !3 Ontspanknop !4 Bedieningsvergrendeling !5 Secundaire instelschijf !6 Statiefaansluiting !7 MS-D12EN houder voor EN-EL15 batterijen !8 Batterijcontacten !9 Batterijcontacten (MS-D12EN batterijhouder) @0 MS-D12 houder voor AA-batterijen @1 Batterijcontacten (MS-D12 batterijhouder) @2 Deksel BL-5 batterijvak (los verkrijgbaar)

De MB-D12 ontspanknop, multi-selector, instelschijven en AFON-knop De MB-D12 is uitgerust met een ontspanknop (figuur A- !3), multi-selector (figuur A- y), hoofdinstelschijf (figuur A- t), secundaire instelschijf (figuur A- !5) en AFON-knop (figuur A- r) waarmee u verticale (portret) opnamen kunt maken. Deze besturingen voeren dezelfde functies uit als de overeenkomstige besturingen op de camera. Zie de camerahandleiding voor meer informatie. Het wijzigen van Centrale knop multi-selector, Multi-selector, Functie instelschijven inst. en AF-ON MB-D12 toewijzen in het cameramenu Persoonlijke instellingen (groep f ) is ook van toepassing op de multi-selector, instelschijven en AFON-knop op de MB-D12. MB-D12 Bedieningsvergrendeling Met de bedieningsvergrendeling (figuur A- !4) kunt u de bedieningsknoppen op de MB-D12 vergrendelen om onbedoeld gebruik ervan te voorkomen. Voordat u deze bedieningsknoppen gebruikt om foto’s met verticale (portret) oriëntatie te maken, heft u de vergrendeling op zoals rechts wordt afgebeeld. De bedieningsvergrendeling is geen aan/uitschakelaar. Gebruik de hoofdschakelaar van de camera om de camera in of uit te schakelen. Vergrendeld Niet vergrendeld Het battery pack gebruiken Het battery pack aansluiten Controleer voordat u het battery pack aansluit of de camera uit staat en of de bedieningsvergrendeling van de MB-D12 (figuur A- !4) op de stand L staat (de afbeeldingen tonen de D800). 1 Verwijder het afdekkapje (figuur A- q) van het battery pack. 2 De contacten voor de MB-D12 bevinden zich in de onderkant van de camera, waar ze worden beschermd door een contactdeksel. Verwijder het contactdeksel zoals wordt getoond in figuur B- q en plaats het in de houder voor het contactdeksel op de MB-D12 (figuur B- w). 3 Plaats de MB-D12 terwijl u de bevestigingsschroef van de MB-D12 (figuur C- w) uitgelijnd houdt met de statiefaansluiting van de camera (figuur C- q) en draai het bevestigingswiel aan in de richting aangegeven door de LOCK-pijl (figuur D). U hoeft de batterij niet uit de camera te verwijderen voordat u de MB-D12 aansluit. Standaard wordt de batterij in de camera pas gebruikt nadat de batterij in de MB-D12 uitgeput is. De optie Batterijvolgorde in persoonlijke instelling (groep d) kan worden gebruikt om de volgorde te veranderen waarin de batterijen worden gebruikt. Het battery pack verwijderen U verwijdert de MB-D12 door de camera uit te schakelen en de bedieningsvergrendeling op de MB-D12 op L te zetten. Draai vervolgens het bevestigingswiel los en verwijder de MB-D12. Zorg ervoor dat u het contactdeksel opnieuw op de camera plaatst en het afdekkapje op de MB-D12 wanneer u het battery pack niet gebruikt.

Om te voorkomen dat u het contactdeksel van de camera verliest en om het MB-D12 afdekkapje op een veilige plaats te bewaren, plaatst u het in de daarvoor bestemde houder. Een PB-6D en PK-13 automatische tussenring zijn vereist bij gebruik van een PB-6 balgapparaat met de MB-D12.

Batterijen plaatsen De MB-D12 is geschikt voor gebruik met één EN-EL15 of EN-EL18 oplaadbare Li-ionbatterij of met acht AA-batterijen. Een deksel van het BL-5 batterijvak (los verkrijgbaar) is vereist bij gebruik van een EN-EL18 batterij. Controleer voordat u de batterijen plaatst of de camera uit staat en of de bedieningsvergrendeling van de MB-D12 op de stand L staat. 1 Draai de vergrendeling van het batterijvak van de MB-D12 naar en verwijder de batterijhouder (figuur E). 2 Maak de batterijen klaar zoals hieronder wordt beschreven. EN-EL15: Lijn de inkepingen op de batterij uit met de vooruitstekende delen op de MS-D12EN-houder, plaats de batterij met de pijl (▲) van de batterij in de richting van de batterijcontacten van de batterijhouder (figuur F- q). Duw de batterij lichtjes naar beneden en schuif ze in de richting van de pijl tot de batterijcontacten op hun plaats klikken (figuur F- w). EN-EL18: Als de batterijontgrendeling op het deksel van het optionele BL-5 batterijvak zodanig is geplaatst dat de pijl Y zichtbaar is, verschuif dan de batterijontgrendeling om de pijl te bedekken (figuur G- q). Steek de twee uitstekende delen op de batterij in de bijpassende sleuven op de BL-5 (figuur G- w) en controleer of de batterijontgrendeling opzij werd geschoven om de pijl te tonen. AA-batterijen: Plaats acht AA-batterijen in de MS-D12 batterijhouder, zoals aangeduid in figuur H en zorg dat de batterijen in de juiste richting zijn geplaatst.

3 Plaats de batterijhouder in de MB-D12 en vergrendel de deksel van het batterijvak (figuur I). Zorg ervoor dat de houder volledig is ingebracht voordat u aan de vergrendeling draait. 4 Zet de camera aan en controleer het batterijniveau op het LCD-venster of in de zoeker. Wanneer de camera niet kan worden ingeschakeld, controleert u of de batterij correct werd geplaatst. De EP-5B stroomaansluiting Plaats bij het gebruik van de EP-5B stroomaansluiting deze in de MS-D12EN houder met de pijl (▲) op de aansluiting in de richting van de batterijcontacten. Duw de aansluiting lichtjes naar beneden en schuif deze in de richting van de pijl totdat de contacten op hun plaats klikken (figuur J- q). Open de deksel van de stroomaansluitinghouder en leidt de EP-5B stroomkabel door de opening (figuur J- w).

Batterijniveau Het batterijniveau wordt als volgt weergegeven op de camera: EN-EL15/EN-EL18 batterij LCD-venster Zoeker

(knippert) (knippert) Een optie in Groep d in het cameramenu voor Persoonlijke Instellingen kan worden gebruikt om de volgorde te veranderen waarin de batterijen worden gebruikt. Wanneer de camera van Beschrijving stroom wordt voorzien door de MB-D12, wordt een Batterij volledig opges-pictogram in het LCD-venster afgebeeld. Als het laden. s-pictogram knippert, is het deksel van het batteBatterij gedeeltelijk rijvak niet vergrendeld. Sluit en vergrendel het deksel opgeladen. van het batterijvak. Als u er zeker van wilt zijn Batterij bijna leeg. Neem dat de camera het juiste een volledig opgeladen batterijniveau weergeeft bij reservebatterij of laad de gebruik van AA-batterijen, batterij op. dient u voor de juiste optie Batterij leeg. Laad de batterij MB-D12 batterijen in Perop of vervang de batterij. soonlijke Instellingen (Groep d) in het cameramenu te kiezen. Als de juiste optie niet is geselecteerd, werkt de camera mogelijk niet zoals u verwacht. Beschrijving Optie Batterijtype Resterende lading. 1 LR6 (AA alkaline) AA alkaline (LR6) Batterijen bijna leeg. Houd 2 HR6 (AA Ni-MH) AA NiMH (HR6) reservebatterijen gereed. 3 FR6 (AA lithium) AA lithium (FR6) Batterijen leeg. OntspanVerwijder de batterijen wanneer de MB-D12 niet knop uitgeschakeld. wordt gebruikt. Batterijinformatie Batterijinformatie (inclusief kalibratieinformatie voor EN-EL18 batterijen) kan in het setup-menu van de camera worden bekeken (de camerabatterij wordt links vermeld, de MB-D12 rechts). Alleen het pictogram voor het batterijniveau wordt getoond wanneer AA-batterijen worden gebruikt. Raadpleeg de handleiding van de camera voor details.

Opmerking: De afbeeldingen op deze pagina zijn van de D800.

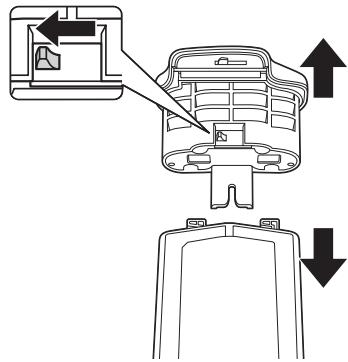

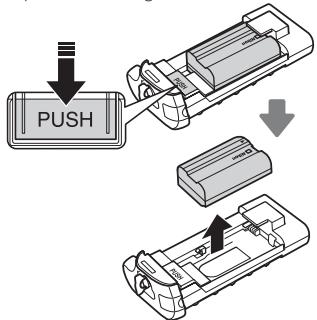

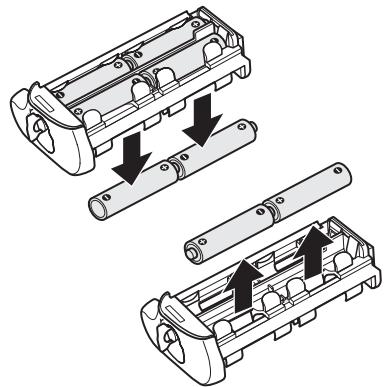

De batterijen verwijderen Zorg ervoor dat u de batterijen of de houder niet laat vallen. 1 Draai de vergrendeling van het batterijvak van de MB-D12 naar en verwijder de batterijhouder (figuur E). 2 Verwijder de batterij of batterijen uit de houder. EN-EL15 EN-EL18 AA-batterijen Terwijl u op de PUSH-knop van de houder duwt, schuift u de batterij in de richting van de knop. De batterij kan dan worden verwijderd zoals op de afbeelding. Schuif de batterijontgrendeling in de richting die wordt aangeduid door de pijl (Y) en verwijder het deksel van het batterijvak. Verwijder de batterijen zoals wordt getoond in de afbeelding. Pas op dat u de batterijen niet laat vallen wanneer u ze uit de houder verwijdert.

De procedure voor het verwijderen van de EP-5B stroomaansluiting is hetzelfde als de procedure voor de EN-EL15.

Specificaties Voeding Eén EN-EL15 of EN-EL18 oplaadbare Li-ionbatterij, acht LR6 alkaline-, HR6 Ni-MH- of FR6 lithium AA-batterijen of EH-5b/EH-5a/EH-5 lichtnetadapter (vereist EP-5B stroomaansluiting) Gebruikstemperatuur 0 – 40 °C Afmetingen (B × H × D) Circa 151 × 50 × 81 mm Gewicht Ca. 365 g met MS-D12EN en optionele EN-EL15 batterij Ca. 460 g met MS-D12 en acht AA-batterijen (van een ander merk; los verkrijgbaar) Ca. 310 g met MS-D12EN en optionele EP-5B stroomaansluiting Ca. 425 g met optionele BL-5 en optionele EN-EL18 batterij Ca. 280 g met MS-D12EN Ca. 270 g met MS-D12 Specificaties en ontwerp kunnen zonder voorafgaande aankondiging worden gewijzigd. EN-EL15 en EN-EL18 batterijen De prestaties van EN-EL15 en EN-EL18 batterijen nemen af bij temperaturen lager dan 10 °C. Zorg dat de batterij volledig is opgeladen en houd een warme reservebatterij bij de hand, zodat u die zo nodig kunt gebruiken. Koude batterijen krijgen een deel van hun lading terug wanneer ze opwarmen.

AA-batterijen Vanwege hun beperkte capaciteit dienen AA LR6 alkalinebatterijen alleen te worden gebruikt als er geen alternatief beschikbaar is. De capaciteit van AA-batterijen hangt af van het merk en de bewaaromstandigheden en is soms zeer laag. In sommige gevallen werken AA-batterijen niet meer nog voordat de houdbaarheidsdatum is verstreken. Let erop dat de capaciteit van AA-batterijen aanzienlijk kan afnemen bij temperaturen lager dan 20 °C. Het gebruik ervan wordt afgeraden bij lage temperaturen. Beeldsnelheid EN-EL18 en AA-batterijen ondersteunen hogere beeldsnelheden dan de EN-EL15; merk echter op dat in het geval van AA-batterijen de beeldsnelheid afneemt bij lage temperaturen of wanneer de batterijen bijna leeg zijn. Zie de camerahandleiding voor meer informatie over beeldsnelheden.
