LIETOŠANAS INSTRUKCIJA MB-12 NIKON

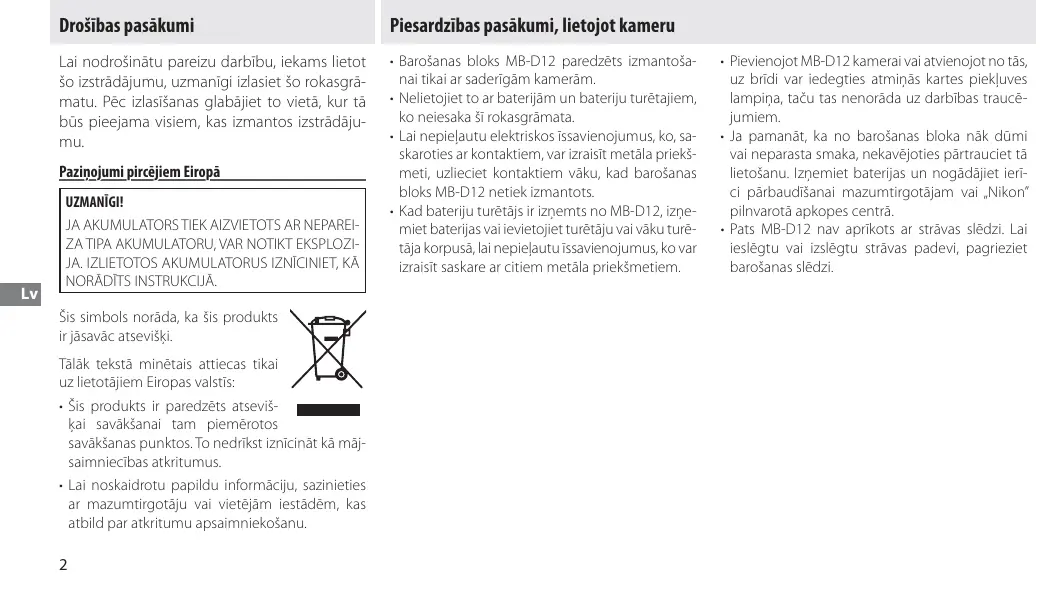

Drošības pasākumi Piesardzības pasākumi, lietojot kameru Lai nodrošinātu pareizu darbību, iekams lietot šo izstrādājumu, uzmanīgi izlasiet šo rokasgrāmatu. Pēc izlasīšanas glabājiet to vietā, kur tā būs pieejama visiem, kas izmantos izstrādājumu.

• Barošanas bloks MB-D12 paredzēts izmantošanai tikai ar saderīgām kamerām.
• Nelietojiet to ar baterijām un bateriju turētajiem, ko neiesaka šī rokasgrāmata.
• Lai nepieļautu elektriskos īssavienojumus, ko, saskaroties ar kontaktiem, var izraisīt metāla priekšmeti, uzlieciet kontaktiem vāku, kad barošanas bloks MB-D12 netiek izmantots.
• Kad bateriju turētājs ir izņemts no MB-D12, izņemiet baterijas vai ievietojiet turētāju vai vāku turētāja korpusā, lai nepieļautu īssavienojumus, ko var izraisīt saskare ar citiem metāla priekšmetiem. Paziņojumi pircējiem Eiropā

UZMANĪGI! JA AKUMULATORS TIEK AIZVIETOTS AR NEPAREIZA TIPA AKUMULATORU, VAR NOTIKT EKSPLOZIJA. IZLIETOTOS AKUMULATORUS IZNĪCINIET, KĀ NORĀDĪTS INSTRUKCIJĀ. Šis simbols norāda, ka šis produkts ir jāsavāc atsevišķi. Tālāk tekstā minētais attiecas tikai uz lietotājiem Eiropas valstīs:

• Šis produkts ir paredzēts atsevišķai savākšanai tam piemērotos savākšanas punktos. To nedrīkst iznīcināt kā mājsaimniecības atkritumus.
• Lai noskaidrotu papildu informāciju, sazinieties ar mazumtirgotāju vai vietējām iestādēm, kas atbild par atkritumu apsaimniekošanu.

• Pievienojot MB-D12 kamerai vai atvienojot no tās, uz brīdi var iedegties atmiņās kartes piekļuves lampiņa, taču tas nenorāda uz darbības traucējumiem.
• Ja pamanāt, ka no barošanas bloka nāk dūmi vai neparasta smaka, nekavējoties pārtrauciet tā lietošanu. Izņemiet baterijas un nogādājiet ierīci pārbaudīšanai mazumtirgotājam vai „Nikon” pilnvarotā apkopes centrā.
• Pats MB-D12 nav aprīkots ar strāvas slēdzi. Lai ieslēgtu vai izslēgtu strāvas padevi, pagrieziet barošanas slēdzi. Ievads MB-D12 un piederumi Pateicamies, ka esat iegādājušies akumulatoru ar vairākām uzlādes iespējām MB-D12, ko var izmantot ar visām Nikon vienobjektīva digitālajam spoguļkamerām, kuru rokasgrāmatās MB-D12 ir norādīts kā saderīga ierīce. MB-D12 var ievietot vienu uzlādējamo akumulatoru EN-EL15 vai EN-EL18, vai arī astoņas AA tipa baterijas (sārma, Ni-MH vai litija); tas ir aprīkots ar alternatīvu aizvara atbrīvošanas pogu, AFON AFIESLĒGTS pogu, kursortaustiņu, kā arī ar galveno un apakškomandu ciparripām attēlu uzņemšanai „vertikālā” (portreta) orientācijā. Kameras izvēlnes opcijas ļauj lietotajam izvēlēties, vai pirmais tiks izmantots kameras akumulators vai barošanas blokā MB-D12 ievietotais strāvas avots (sīkāk par to skatiet kameras rokasgrāmatu). MB-D12 un piegādes komplektā iekļautie piederumi Pārliecinieties, ka kopā ar MB-D12 ir piegādāti šādi piederumi (baterijas tiek pārdotas atsevišķi). MB-D12 MS-D12EN turētājs MS-D12 turētājs EN-EL15 akumulatoriem AA tipa baterijām Turētāja korpuss Pirms nosūtīšanas MS-D12EN tiek ievietots MB-D12. Sīkāku informāciju par bateriju turētāja izņemšanu skatiet sadaļā „Bateriju ievietošana”. Papildu maiņstrāvas adaptera EH-5a/EH-5b un strāvas savienotāja EP-5B lietošana Papildu maiņstrāvas adapteris EH-5a/EH-5b un strāvas savienotājs EP-5B nodrošina uzticamu strāvas avotu, ja kamera jālieto ilgāku laiku. Lai maiņstrāvas adapteri lietotu kopā ar MB-D12, ievietojiet EP-5B MS-D12EN bateriju turētājā, kā noradīts 6. lpp. un pēc tam pievienojiet EH-5a/ EH-5b, kā norādīts EP-5B dokumentācijā. Kontaktu vāks

• Lietotāja rokasgrāmata (šī rokasgrāmata)
• Garantija Papildu akumulatora nodalījuma vāka BL-5 lietošana Ja tiek izmantoti akumulatori EN-EL18, ir nepieciešams akumulatora nodalījuma vāks BL-5 (pieejams Akumulatora nodalījuma vāks atsevišķi). BL-5

Barošanas bloka MB-D12 daļas (attēls A)

q Kontaktu vāks w Kameras kontaktu vāka turētājs e Strāvas/signāla kontakti r AFON poga t Komandu ciparripa y Kursortaustiņš u Piederumu disks i Barošanas savienotāja vāka turētājs o Akumulatora nodalījuma vāks !0 Bateriju nodalījums !1 Akumulatora nodalījuma sprūds !2 Stiprinājuma skrūve !3 Aizvara atbrīvošanas poga !4 Vadības bloķētājs !5 Apakškomandu skala !6 Trijkāja ligzda !7 MS-D12EN turētājs EN-EL15 akumulatoriem !8 Strāvas kontakti !9 Strāvas kontakti (MS-D12EN bateriju turētājs) @0 MS-D12 turētājs AA tipa baterijām @1 Strāvas kontakti (MS-D12 bateriju turētājs) @2 Akumulatora nodalījuma vāks BL-5 (pieejams atsevišķi)

MB-D12 aizvara atbrīvošanas poga, kursortaustiņš, komandu ciparripas un AFON poga Barošanas bloks MB-D12 ir aprīkots ar aizvara atbrīvošanas pogu (attēls A- !3), kursortaustiņu (attēls A- y), komandu ciparripu (attēls A- t), apakškomandu skalu (attēls A- !5) un AFON pogu (attēls A- r), ko izmanto, uzņemot fotogrāfijas vertikālā (portreta) orientācijā. Šīs vadības ierīces pilda tās pašas funkcijas kā kameras attiecīgās vadības ierīces. Sīkāku informāciju skatiet kameras rokasgrāmatā. Izmaiņas, kas kameras iestatījumu izvēlnē veiktas vienumiem Multi selector center button (Kursortaustiņa centrālā poga), Multi selector (Kursortaustiņš), Customize command dials (Pielāgot komandu ciparripas) un Assign MB-D12 AF-ON (MB-D12 AF-IESLĒGT piešķire) (f grupa), tiek piemērotas MB-D12 kursortaustiņam, komandu ciparripām un AFON AF IESLĒGT pogai. MB-D12 vadības bloķētājs Vadības bloķētājs (attēls A- !4) bloķē MB-D12 vadību, lai nepieļautu tās neparedzētu darbību. Pirms lietot šīs vadības ierīces, lai uzņemtu fotogrāfijas vertikālā (portreta) orientācijā, atbrīvojiet fiksatoru, kā parādīts ilustrācijā pa labi. Vadības fiksators nav strāvas slēdzis. Lai ieslēgtu un izslēgtu kameru, izmantojiet kameras barošanas slēdzi. Bloķēts Atbloķēts Barošanas bloka lietošana Barošanas bloka piestiprināšana Pirms pievienot barošanas bloku, pārliecinieties, ka kamera ir izslēgta un ka MB-D12 vadības bloķētājs (attēls A- !4) ir stāvoklī L (ilustrācijām izmantota kamera D800). 1 Noņemiet barošanas blokam kontaktu vāku (attēls A- q). 2 MB-D12 kontakti atrodas kameras pamatnē, kur tos aizsargā kontaktu vāks. Noņemiet kontaktu vāku, kā parādīts attēlā B- q, un ievietojiet to MB-D12 kontaktu vāka turētājā (attēls B- w). 3 Pozicionējiet MB-D12, izlīdzinot MB-D12 stiprinājuma skrūvi (attēls C- w) ar kameras trijkāja ligzdu (attēls C- q) un pievelciet piederumu disku, griežot to ar bultiņu LOCK norādītajā virzienā (attēls D). Pirms MB-D12 piestiprināšanas nav nepieciešams izņemt akumulatoru no kameras. Ar noklusējuma iestatījumiem kamerā ievietotais akumulators tiks izmantots tikai pēc tam, kad būs iztukšots MB-D12 ievietotais strāvas avots. Pielāgoto iestatījumu opciju Battery order (Bateriju secība) (grupa “d”) var izmantot, lai mainītu secību, kādā tiek izmantoti akumulatori. Barošanas bloka izņemšana Lai izņemtu barošanas bloku MB-D12, izslēdziet kameru un iestatiet MB-D12 vadības bloķētāju stāvoklī L, pēc tam atskrūvējiet vaļīgāk piederumu disku un noņemiet MB-D12. Ja barošanas bloks netiek izmantots, noteikti uzlieciet vietā kameras kontaktu vāku un barošanas bloka MB-D12 kontaktu vāku.

Kameras kontaktu vāku noteikti ielieciet vāka turētājā, savukārt MB-D12 kontaktu vāku glabājiet drošā vietā, lai to nepazaudētu. Ja kopā ar MB-D12 tiek izmantota fokusēšanas pierīce PB-6, ir nepieciešami pagarinātājgredzeni PB-6D un PK-13.

Bateriju ievietošana MB-D12 var lietot ar vienu uzlādējamo litija jonu akumulatoru EN-EL15 vai EN-EL18, vai arī ar astoņām AA tipa baterijām. Ja tiek izmantots akumulators EN-EL18, ir nepieciešams akumulatora nodalījuma vāks BL-5 (pieejams atsevišķi). Pirms pievienot barošanas bloku, pārliecinieties, ka kamera ir izslēgta un ka MB-D12 vadības bloķētājs ir L pozīcijā. 1 Pagrieziet MB-D12 akumulatora nodalījuma sprūdu uz un izņemiet bateriju turētāju (attēls E). 2 Sagatavojiet baterijas, kā norādīts tālāk. EN-EL15: Savietojiet uz akumulatora esošos apzīmējumus ar MS-D12EN turētāja izvirzījumiem, ievietojiet akumulatoru, pavēršot bultiņu (▲) pret bateriju turētāja strāvas kontaktiem (attēls F- q). Viegli paspiediet akumulatoru uz leju un bīdiet to bultiņas virzienā, līdz strāvas kontakti ar klikšķi nofiksējas vietā (attēls F- w). EN-EL18: Ja papildu akumulatora nodalījuma vāka BL-5 akumulatora sprūds ir pozicionēts tā, ka ir redzama bultiņa Y, pabīdiet akumulatora sprūdu, lai tas nosegtu bultiņu (G- q. attēls). Ievietojiet akumulatora BL-5 (G- w. attēls) divus izvirzījumu atbilstošos slotos un pārliecinieties, ka akumulatora sprūds ir pabīdīts sāņus, atklājot bultiņu.

AA tipa baterijas: ievietojiet astoņas AA tipa baterijas MS-D12 akumulatora turētājā, kā parādīts H attēlā, pārliecinoties, ka baterijas ir pareizi orientētas. 3 Ievietojiet bateriju turētāju barošanas blokā MB-D12 un nostipriniet akumulatora nodalījuma vāku (attēls I). Iekams pagriezt sprūdu, pārliecinieties, ka turētājs ir ievietots pilnībā. 4 Ieslēdziet kameru un pārbaudiet baterijas līmeni vadības panelī vai skatu meklētājā. Ja kamera neieslēdzas, pārbaudiet, vai baterija ir ievietota pareizi. Barošanas savienotājs EP-5B Ja izmantojat barošanas savienotāju EP-5B, ievietojiet to turētājā MS-D12EN tā, lai uz savienotājā esošā bultiņa (▲) būtu pret strāvas kontaktiem. Viegli paspiediet savienotāju uz leju un bīdiet to bultiņas virzienā, līdz strāvas kontakti ar klikšķi nofiksējas vietā (attēls J- q). Atveriet turētāja barošanas savienotāja vāku un izvadiet cauri atverei barošanas kabeli EP-5B (attēls J- w).

Akumulatora līmenis Kamera akumulatora līmeni parāda šādi: Akumulators EN-EL15/EN-EL18 Vadības Skatu Apraksts panelis meklētājs Akumulators pilnībā uzlādēts.

Akumulators daļēji izlādējies. Zems akumulatora līmenis. Sagatavojiet pilnīgi uzlādētu H d rezerves akumulatoru vai uzlādējiet akumulatoru. Akumulators ir iztukšots. H d Uzlādējiet vai nomainiet (mirgo) (mirgo) akumulatoru. AA tipa baterijas Vadības Skatu Apraksts panelis meklētājs Atlikušais lādiņš. Zems baterijas lādiņš. SagaI d tavojiet rezerves baterijas. H d Baterijas ir iztukšotas. Aizvara (mirgo) (mirgo) atbrīvošana atspējota. Kameras pielāgoto iestatījumu izvēlnes grupas “d” opciju var izmantot, lai mainītu bateriju un akumulatora izmantošanas secību. Kad kamera tiek darbināta, izmantojot barošanas bloku MB-D12, vadības panelī tiek parādīta ikona s. Ja s ikona mirgo, tas nozīmē, ka akumulatora nodalījuma vāks nav aizvērts. Aizveriet un nostipriniet ar sprūdu akumulatora nodalījuma vāku. Lai nodrošinātu, ka kamera parāda pareizu bateriju līmeni, kad tiek izmantotas AA tipa baterijas, iestatiet opcijai MB-D12 battery type (MB-D12 baterijas tips) atbilstošu pielāgoto iestatījumu (grupa “d”) izvēlnes opciju. Ja netiek atlasīta pareiza opcija, kamera var sākt darboties nepareizi. Opcija Bateriju tips 1 LR6 (AA alkaline) AA, sārma (LR6) AA, Ni-MH (HR6) 2 HR6 (AA Ni-MH) AA, litija (FR6) 3 FR6 (AA lithium) Ja MB-D12 netiek izmantots, izņemiet no tā baterijas. Bateriju informācija Akumulatora informāciju (tostarp akumulatora EN-EL18 kalibrēšanas informāciju) var apskatīt, izmantojot kameras iestatīšanas izvēlni (kameras akumulatori ir uzskaitīti pa kreisi, bet MB-D12 – pa labi). Ja tiek izmantotas AA tipa baterijas, tiek parādīta tikai bateriju līmeņa ikona. Papildu informāciju skatiet kameras rokasgrāmatā.

Piezīme: Šajā lappusē redzamajās ilustrācijās izmantota kamera D800.

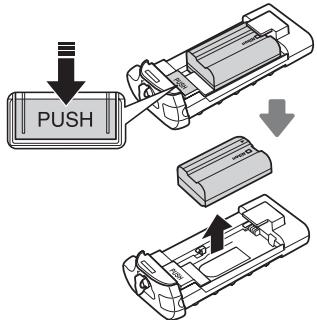

Akumulatora un bateriju izņemšana Esiet uzmanīgi un nenometiet baterijas vai turētāju. 1 Pagrieziet MB-D12 akumulatora nodalījuma sprūdu uz un noņemiet bateriju turētāju (attēls E). 2 Izņemiet akumulatoru vai baterijas no turētāja. EN-EL15 Nospiediet turētāja pogu PUSH un bīdiet akumulatoru pogas virzienā. Tagad akumulatoru var izņemt, kā parādīts ilustrācijā.

Barošanas savienotāja EP-5B izņemšanas procedūra ir tāda pat kā EN-EL15 izņemšanas procedūra.

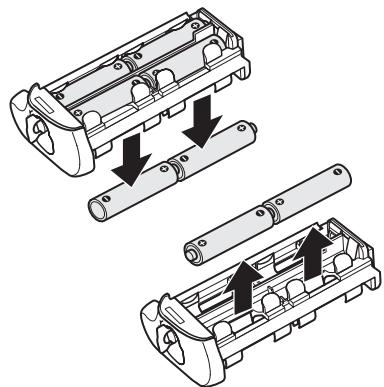

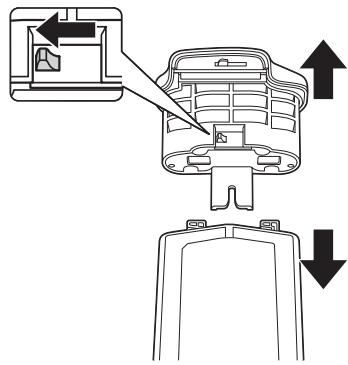

EN-EL18 Bīdiet akumulatora sprūdu bultiņas (Y) norādītajā virzienā un noņemiet akumulatora nodalījuma vāku. AA tipa baterijas Izņemiet baterijas, kā parādīts ilustrācijā. Esiet uzmanīgi un, izņemot no turētāja, nenometiet baterijas zemē. Specifikācijas Barošanas avots Darba temperatūra Izmēri (P × A × D) Svars Viens uzlādējams litija jonu akumulators EN-EL15 vai EN-EL18, astoņas LR6 sārma, HR6 Ni-MH vai FR6 litija AA tipa baterijas vai maiņstrāvas adapteris EH-5b/EH-5a/EH-5 (nepieciešams barošanas savienotājs EP-5B) 0–40 °C Aptuveni 151 × 50 × 81 mm Apm. 365 g – ar MS-D12EN papildu akumulatoru EN-EL15 Apm. 460 g – ar MS-D12 un astoņām AA tipa baterijām (pieejamas atsevišķi pie trešo pušu piegādātājiem) Apm. 310 g – ar MS-D12EN un papildu barošanas savienotāju EP-5B Apm. 425 g – ar papildu akumulatoru BL-5 un EN-EL18 Apm. 280 g – ar MS-D12EN Apm. 270 g – ar MS-D12 Specifikācijas un konstrukcija var tika mainīta bez iepriekšēja paziņojuma.

D Akumulatori EN-EL15 un EN-EL18 Akumulatoru EN-EL15 un EN-EL18 sniegums samazinās, ja temperatūra ir zemāka par 10 °C. Pārliecinieties, ka akumulators ir pilnībā uzlādēts un turiet gatavībā siltu rezerves akumulatoru, vai esiet gatavi to uzlādēt pēc vajadzības. Uzsildot aukstu akumulatoru, tas var atgūt daļu lādiņa. D AA tipa baterijas Ierobežotās ietilpības dēļ AA tipa sārma baterijas LR6 jāizmanto tikai tad, ja nav citas alternatīvas. AA tipa bateriju ietilpība mainās atkarībā no modeļa un atsevišķos gadījumos tā var būt ļoti maza. Atsevišķos gadījumos AA tipa baterijas var pārtraukt darboties pirms to derīguma termiņa izbeigšanās. Ņemiet vērā, ka AA tipa bateriju ietilpība var samazināties, ja vides temperatūra ir zemāka par 20 °C. Nav ieteicams tās izmantot zemās temperatūrās. D Kadru ātrums Akumulatori EN-EL18 un AA tipa baterijas atbalsta lielākus kadru ātrumus nekā EN-EL15; tomēr ņemiet vērā, ka AA tipa bateriju gadījumā kadru ātrums samazināsies zemā temperatūrā un arī tad, ja bateriju lādiņa līmenis ir zems. Sīkāku informāciju kadru ātrumiem skatiet kameras rokasgrāmatā.
