MB-12 - Valokuva tarvikkeet NIKON - Ilmainen käyttöohje ja opas

Tuotetyyppi	Virtakahva Nikon-digitaalijärjestelmäkameroille
Merkki ja malli	NIKON MB-12
Mitat (P × K × S)	noin 151 × 50 × 81 mm
Paino	Noin 365 g (MS-D12EN:n ja EN-EL15-akun kanssa); noin 460 g (MS-D12:n ja 8 AA-pariston kanssa); noin 310 g (MS-D12EN:n ja EP-5B-virtaliittimen kanssa); noin 425 g (BL-5:n ja EN-EL18:n kanssa); noin 280 g (vain MS-D12EN); noin 270 g (vain MS-D12)
Virtalähde	Li-ion-akku EN-EL15 tai EN-EL18; 8 AA-paristoa (alkali LR6, Ni-MH HR6 tai litium FR6); verkkovirtasovitin EH-5a/EH-5b (EP-5B-virtaliittimen kautta)
Käyttölämpötila	0 °C – 40 °C
Tärkeimmät toiminnot	Pystysuuntainen laukaisin, monivalintakytkin, pää- ja apusäätöpyörät, AF-ON-painike pystysuuntaista kuvausta varten
Yhteensopivuus	Yhteensopivat Nikon-digitaalijärjestelmäkamerat (katso kameran käyttöohje)
Virtalähteiden käyttöjärjestys	Määritettävissä kameran mukautetut asetukset -valikosta (ryhmä d)
Ohjauksen lukitus	Kyllä, estää tahattoman käytön
Mukana toimitettavat osat	MB-D12, MS-D12EN-teline (EN-EL15:lle), MS-D12-teline (AA-paristoille), telinepussi, liitinsuojus, käyttöohje, takuu
Valinnaiset osat	Verkkovirtasovitin EH-5a/EH-5b, virtaliitin EP-5B, akkulokeron kansi BL-5 (EN-EL18:lle)
Huolto ja puhdistus	Suojaa liittimet liitinsuojuksella, kun kahvaa ei käytetä; poista paristot/akut, jos laitetta ei käytetä pitkään aikaan
Turvallisuus	Räjähdysvaara, jos käytetään väärän tyyppistä akkua; vältä oikosulkuja; lopeta käyttö, jos ilmenee savua, hajua tai epätavallista ääntä
Korjattavuus	Toimintahäiriön sattuessa anna valtuutetun Nikon-huoltokeskuksen tarkastaa
Yleistä	MB-D12:ssa ei ole virtakytkintä; käytä kameran virtakytkintä. Muistikortin merkkivalo voi syttyä asennuksen/irrotuksen aikana, mikä ei ole toimintahäiriö.

Usein kysytyt kysymykset - MB-12 NIKON

Kuinka kiinnitän MB-12-kahvan kameraani?

Varmista ennen kiinnitystä, että kamera on sammutettu ja MB-12:n ohjauksen lukitus on L-asennossa. Irrota liitinsuojus kahvasta ja kamerasta. Aseta kameran liitinsuojus kahvan telineeseen. Kohdista MB-12:n kiinnitysruuvi kameran jalustakierteeseen ja kiristä kiinnityspyörä LOCK-suuntaan.

Mitä virtalähteitä voin käyttää MB-12:n kanssa?

MB-12:ta voidaan käyttää Nikon EN-EL15- tai EN-EL18-Li-ion-akulla, 8 AA-paristolla (alkali LR6, Ni-MH HR6 tai litium FR6) tai verkkovirtasovittimella EH-5a/EH-5b EP-5B-virtaliittimen kautta (valinnainen).

Kuinka asetan AA-paristot MB-12:een?

Käytä MS-D12-telinettä. Avaa lokeron kansi, irrota teline, aseta 8 AA-paristoa napaisuuden mukaisesti, aseta teline takaisin ja lukitse kansi.

Kuinka käytän EN-EL18-akkua MB-12:n kanssa?

Akkulokeron kansi BL-5 (valinnainen) tarvitaan. Kiinnitä EN-EL18-akku BL-5:een työntämällä tapit uriin ja aseta kokoonpano MB-12:n lokeroon. Varmista, että lukitusvipu on lukitussa asennossa (nuoli näkyvissä).

Voinko käyttää kameran omaa akkua samanaikaisesti kahvan kanssa?

Kyllä, kameraan voidaan asettaa oma akku. Oletuksena kamera käyttää ensin MB-12:n virtaa, sitten kameran omaa. Voit muuttaa järjestystä kameran mukautetut asetukset -valikossa (ryhmä d).

Kuinka lukitsen MB-12:n säätimet tahattoman käytön estämiseksi?

Käytä ohjauksen lukitusta (merkintä L) kahvassa. L-asennossa säätimet (laukaisin, monivalintakytkin, pyörät, AF-ON) ovat pois käytöstä. Avaa lukitus käyttöasentoon käyttöä varten.

Kuinka irrotan MB-12-kahvan kamerasta?

Sammuta kamera ja aseta ohjauksen lukitus L-asentoon. Löysää kiinnityspyörä ja irrota kahva. Aseta liitinsuojukset takaisin kameraan ja kahvaan liittimien suojaamiseksi.

Mitä teen, jos kamera ei käynnisty MB-12:n asennuksen jälkeen?

Tarkista, että akku tai paristot on asetettu oikein vastaavaan telineeseen. Varmista, että teline on kunnolla paikallaan ja lokeron kansi on lukittu. Jos ongelma jatkuu, tarkista liittimet ja paristojen/akun lataus.

Mitä huoltotoimenpiteitä MB-12 vaatii?

Aseta aina liitinsuojus, kun kahvaa ei käytetä, oikosulkujen estämiseksi. Poista paristot/akut, jos laitetta ei käytetä pitkään aikaan. Älä käytä suosittelemattomia paristoja tai akkuja. Jos ilmenee savua tai epätavallista hajua, lopeta käyttö välittömästi ja ota yhteys Nikon-huoltokeskukseen.

Onko MB-12 yhteensopiva kaikkien Nikon-järjestelmäkameroiden kanssa?

Ei, MB-12 on suunniteltu Nikon-digitaalijärjestelmäkameroille, joiden käyttöohjeessa se mainitaan yhteensopivana lisävarusteena. Tarkista kamerasi dokumentaatiosta yhteensopivuus.

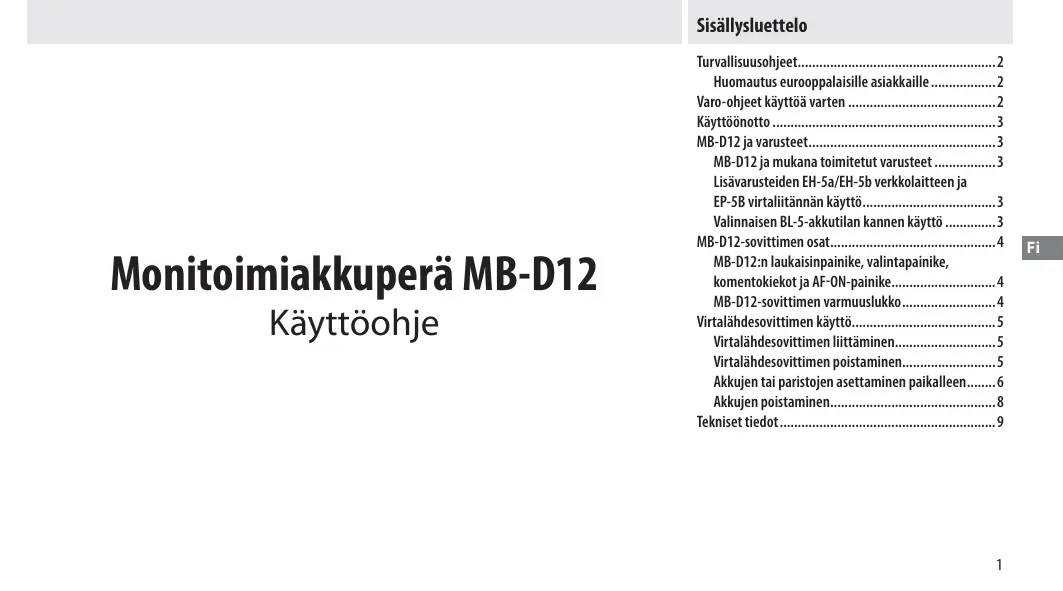

KÄYTTÖOHJE MB-12 NIKON

Monitoimiakkuperä MB-D12

Käyttöohje

Turvallisuusohjeet. 2

Huomautus eurooppalaisille asiakkaille 2

Varo-ohjeet käyttöä varten 2

Käyttöönotto 3

MB-D12 ja varusteet. 3

MB-D12 ja mukana toimitetut varusteet 3

Lisävarusteiden EH-5a/EH-5b verkkolaitteen ja

EP-5B virtaliitännän käyttö 3

Valinnaisen BL-5-akkutilan kannen käyttö 3

MB-D12-sovittimen osat. 4

MB-D12:n laukaisupainike, valintapainike,

komentokiekot ja AF-ON-painike. 4

MB-D12-sovittimen varmuuslukko 4

Virtalähdesovittimen käyttö 5

Virtalähdesovittimen liittäminen. 5

Virtalähdesovittimen poistaminen. 5

Akkujen tai paristojen asettaminen paikalleen... 6

Akkujen poistaminen 8

Tekniset tiedot. 9

Turvallisuusohjeet

Asianmukaisen käytön varmistamiseksi lue tämä käsikirja ennen laitteen käyttämistä. Säilytä käsikirja sellaisessa paikassa, että se on kaikkien tuotteen käyttäjien luettavissa.

Huomautus eurooppalaisille asiakkaille

VAROITUS

AKUN KORVAAMINEN VÄÄRÄNLAISELLA AKKUTYYPILLÄ SAATTAA JOHTAA RÄJÄHDYKSEEN. HÄVITÄ KÄYTETYT AKUT OHJEIDEN MUKAISESTI.

Tämä merkintä osoittaa, että tuote on kerättävä erillään muusta jätteestä.

Seuraavat ilmoitukset koskevat vain Euroopan maissa olevia käyttäjiä:

Tämä tuote on tarkoitettu kerättäväksi erikseen asianmukaisessa keräyspisteessä. Älä hävitä sitä kotitalousjätteen mukana. - Lisätietoja saat myyjältä tai jätehuollosta vastaavilta paikallisilta viranomaisilta.

Varo-ohjeet käyttöä varten

• MB-D12-sovitinta voi käyttää ainoastaan yhteensopivissa kameroissa.
• Älä käytä sovitinta yhdessä muiden kuin tässä käskirjassa suositeltujen akkujen, paristojen tai paristopidikkeiden kanssa.
• Kun MB-D12 ei ole käytössä, voit estää kontaktipintoihin koskevien metalliesineiden aiheuttamat oikosulut asettamalla kontaktipintojen suojuksen paikalleen. Kun akkukotelo poistetaan MB-D12:sta, poista paristot tai laita kotelo tai sen suojus paikalleen välttääksesi oikosulkuja toisten metalliobjektien kontaktista.
• Muistikortin merkkivalo voi syttyä, kun MB-D12-sovitin kytketään kameraan tai irrotetaan siitä. Tämä ei ole virhetoiminto.
• Jos virtalähdesovittimesta tulee savua tai outoa hajua tai siitä kuuluu outoa ääntä, keskeytä sen käyttö välittömästi. Kun akut tai paristot on poistettu, vie sovitin jälleenmyyjälle tai valtuutettuun Nikon-huoltoon tarkastettavaksi.
• MB-D12-sovittimessa ei ole virtakytkintä. Voit kytkeä tai katkaista virran käyttämällä kameran virtakytkintä.

Käyttöönotto

Kiitos MB-D12 monitoimiakkuperän ostamisesta, joka sopii käytettäväksi kaikkien Nikon yksilinssisten peiliheijastuskameroiden kanssa, jotka listaavat MB-D12-lisälaitteen yhteensopivaksi kameran käyttöohjekirjassaan. MB-D12-laitteeseen sopii yksi EN-EL15- tai EN-EL18-akku tai kahdeksan AA-paristoa (alkali, Ni-MH tai litium). Laitteessa on vaihtoehtoinen laukaisin, AF-ON-painike, monivalitsin sekä sivukomentokiekko pystysuuntaisten kuvien ottamista varten. Kameran valikossa käyttäjä voi määrittää, käyttääkö kamera ensin kameran akkua vai MB-D12-sovittimen akkuja. Lisätietoja löydät kameran ohjeesta.

MB-D12 ja varusteet

MB-D12 ja mukana toimitetut varusteet

Varmista, että MB-D12-sovittimen mukana toimitetaan seuraavat varusteet (akut ja paristot myydään erikseen).

MB-D12

MS-D12EN-pidike EN-EL15-akuille

MS-D12-pidike AA-paristoille

Pidikekotelo

Kontaktipintojen suojus

MS-D12EN lisätään MB-D12-sovittimeen toimituksen yhteydessä. Katso ohje akkupidikkeen poistamiseksi kohdasta "Akkujen tai paristojen asettaminen paikalleen".

Käyttöohje Takuu

Lisävarusteiden EH-5a/EH-5b verkkolaitteen ja EP-5B virtaliitännän käyttö

Lisävarusteet EH-5a/EH-5b verkkolaite ja EP-5B virtaliitäntä tarjoavat luotettavan virtalähteen, kun kameraa käytetään pitkään. Verkkolaitteen käyttöä varten MB-D12:n kanssa, aseta EP-5B MS-D12EN-paristopidikkeeseen sivulla 6 kuvatulla tavalla, ja liitä sitten EH-5a/EH-5b verkkolaite EP-5B virtaliitäntään sen mukana tulleen käyttöohjeen mukaisesti.

Valinnaisen BL-5-akkutilan kannen käyttö

Akkutilan BL-5-kansi (saatavana erikseen) tarvitaan käytettäessä EN-EL18-akkuja.

Akkutilan BL-5-kansi

MB-D12-sovittimen osat (kuva A)

① Kontaktipintojen suojus ② Kameran kontaktipintojen suojuksen pidike ③ Virta-/signaaliliitännät ④ AF-ON-painike ⑤ Pääkomentokiekko ⑥ Valintapainike ⑦ Kiinnitysrengas ⑧ Virtaliitännän kansikotelo ⑨ Akkukotelon kansi ⑩ Akkukotelo ⑪ Akkukotelon salpa ⑫ Kiinnitysruuvi ⑬ Laukaisupainike ⑭ Varmuuslukko ⑮ Sivukomentokiekko ⑯ Jalustan liitäntä ⑰ MS-D12EN-pidike EN-EL15-akuille ⑱ Virtaliitännät ⑲ Kosketuspinnat (MS-D12EN paristopidike) ⑳ MS-D12-pidike AA-paristoille ㉑ Kosketuspinnat (MS-D12 paristopidike) ㉒ Akkutilan BL-5-kansi (saatavana erikseen)

MB-D12:n laukaisupainike, valintapainike, komentokiekot ja AF-ON-painike

MB-D12-sovitin on varustettu laukaisupainikkeella (kuva A-⑬), valintapainikkeella (kuva A-⑥), pääkomentokiekolla (kuva A-⑤), sivukomentokiekolla (kuva A-⑮) ja AF-ON-painikkeella (kuva A-④) pystysuuntaisten valokuvien ottamista varten. Näillä säätimillä on samat toiminnot kuin vastaavilla kameran säätimillä. Katso lisätietoja kameran käyttöohjeesta.

Muutokset kohti Monivalitsimen keskipain., Monivalitsin, Komentokiekkojen mukautt. ja MB-D12 AF-ON -pain. teht. kameran mukautettujen asetusten valikossa (ryhmä f) koskevat myös MB-D12:n monivalitsinta, komentokiekkoja ja AF-ON-painiketta.

MB-D12-sovittimen varmuuslukko

Varmuuslukko (Kuva A-14) lukitsee MB-D12-sovittimen säätimet tahattoman käytön varalta. Ennen pystysuuntaista valokuvausta näiden säätimien avulla, vapauta lukitus oikealla näkyvällä tavalla.

Varmuuslukko ei ole virtakytkin. Voit kytkeä kameran virran tai katkaista virran käyttämällä kameran virtakytkintä.

Lukittu

Auki

Virtalähdesovittimen käyttö

Virtalähdesovittimen liittäminen

Varmista ennen virtalähdesovittimen liittämistä, että kamerasta on katkaistu virta ja MB-D12-sovittimen varmuuslukko (kuva A-14) on asennossa L (Kuvat esittävät D800:a).

1 Irrota kontaktipintojen suojus (kuva A-①) virtalähdesovittimesta. 2 MB-D12-sovittimen liittimet sijaitsevat kameran alaosassa kontaktipintojen suojuksen alla. Irrota kontaktipintojen suojus kuvassa B-① esitetyllä tavalla ja aseta se MB-D12-sovittimen kannen pidikkeeseen (kuva B-②). 3 Aseta MB-D12-sovitin paikoilleen ja pidä MB-D12 kiinnitysruuvi (Kuva C-①) kameran jalustan liitäntän suuntaisena (Kuva C-②) ja kiristä kiinnitysrengas kiertämällä sitä LOCK-nuolen suuntaan (Kuva D). Akkua ei tarvitse poistaa kamerasta ennen MB-D12-sovittimen liittämistä. Oletusasetuksen mukaisesti kamera käyttää omaa akkuaan vasta MB-D12-sovittimen akkujen tai paristojen tyhjennettyä. Kameran asetusvalikon Virtalähteiden järjestys -valinnalla (ryhmässä d) voit määrittää, missä järjestyksessä kamera käyttää akkuja.

Virtalähdesovittimen poistaminen

Voit poistaa MB-D12-sovittimen katkaisemalla kamerasta virran, asettamalla MB-D12-sovittimen varmuuslukon L-asentoon, avaamalla kiinnitysrenkaan ja poistamalla MB-D12-sovittimen. Muista asettaa kameran kontaktisuojus ja MB-D12-sovittimen kontaktipintojen suojus paikalleen, kun laitteet eivät ole käytössä.

Muista asettaa kameran kontaktipintojen suojus pidikkeeseensä ja säilyttää MB-D12 kontaktipintojen suojus turvallisessa paikassa katoamisen estämiseksi.

Automaattinen PB-6D- ja PK-13-loittorengas tarvitaan käytettäessä PB-6-automaattipaljetta MB-D12:n kanssa.

Akkujen tai paristojen asettaminen paikalleen

MB-D12-laite toimii EN-EL15- tai EN-EL18-litiumioniakulla tai kahdeksalla AA-paristolla. Akkutilan BL-5-kansi (saatavana erikseen) tarvitaan käytettäessä EN-EL18-akkua.

Varmista ennen akkujen tai paristojen asettamista, että kameran virta ei ole kytkettynä, ja että MB-D12-sovittimen varmuuslukko on asennossa L.

1. Käännä MB-D12-akkukotelon pidike asentoon ja poista paristopidike (kuva E). 2. Käsittele paristoja alla kuvatulla tavalla.

EN-EL15: Käännä paristot MS-D12EN-pidikkeen merkintöjen mukaisesti, aseta nuolen mukaisesti (▲) paristopidikkeen kontaktipintoja vasten (kuva F-➀). Paina paristoa varovasti alaspäin ja liu'uta nuolen suuntaan, kunnes kontaktipinnat napsahtavat paikoilleen (kuva F-➁).

EN-EL18: Jos akkutilan BL-5-kannen akun vapautusvipu on asennossa, jossa nuoli ◁ on näkyvissä, työnnä akun vapautusvipua niin, että se peittää nuolen (kuva G-1). Aseta akun kaksi napaa BL-5-laitteen vastakkeisiin (kuva G-2) ja varmista, että akun vapautusvipu on liukunut sivuun niin, että nuoli on näkyvissä.

AA-paristot: Aseta kahdeksan AA-paristoa MS-D12:n paristokoteloon kuvan H mukaisesti ja varmista, että paristot ovat oikein päin.

3. Aseta paristopidike MB-D12-sovittimeen ja salpaa akku-/paristotilan kansi (kuva I). Varmista, että pidike on kokonaan paikoillaan ennen pidikkeen/salvan sulkemista. 4. Kytke kameraan virta ja tarkista akun varaustaso ohjauspaneelista tai etsimestä. Jos kameran virta ei mene päälle, tarkista että paristo on laitettu sisään oikein.

EP-5B Virtaliitäntä

Käytettäessä EP-5B virtaliitäntää, aseta se nuolen mukaisesti MS-D12EN-pidikkeeseen (▲) virtaliittimen suuntaan. Paina liitä varovasti alaspäin ja liu'uta nuolen suuntaan kunnes se napsahtaa paikalleen (kuva J-1). Avaa virtaliitännän kansi ja pujota EP-5B virtajohto aukosta (kuva J-2).

Akun varaustaso

Kamera näyttää akun varaustason seuraavasti:

Ohjauspaneeli	Etsin	Kuvaus
	—	Akku täyteen ladattu.
	—	Akun varaus osittain purkautunut.
		Akun varaus vähissä. Valmis täysin ladattu vara-akku tai lataa akku.
(vilkkuu)	(vilkkuu)	Akku tyhjä. Lataa tai vaihda akku.

AA-paristot

Ohjauspaneeli	Etsin	Kuvaus
—	Jäljellä oleva lataus.
—	Paristojen varaus vähissä. Ota esiin vara-akut tai paristot.
— (vilkkuu)	— (vilkkuu)	Paristot tyhjät. Laukaisin ei öle käytettävissä.

Kameran asetusvalikon ryhmän d valinnalla voit määrittää, missä järjestyksessä kamera käyttää

akkuja. Ohjauspaneelissa näkyy kuvake BP, kun kamera käyttää MB-D12-sovitinta. Jos BP-kuvake vilkkuu, niin akkutilan kansi on auki. Sulje ja salpaa akkutilan kansi.

Voit varmistaa, että kamera näyttää AA-paristojen varaustason oikein valitsemalla oikean asetuksen kameran Mukautetut asetukset -valikossa

MB-D12-laitteen paristot/akut (ryhmässä d). Kamera ei välttämättä toimi oikein, jos valittuna ei ole oikea valinta.

Vaihtoehto	Akku- tai paristotyyppi
ØLR6 LR6 (AA-alkali)	AA-alkaliparisto (LR6)
ØNMH HR6 (AA-Ni-MH)	AA-NiMH-akku (HR6)
ØFR6 FR6 (AA-litium)	AA-litiumparisto (FR6)

Poista paristot, kun MB-D12-sovitin ei ole käytössä.

Akkutiedot

Akun tiedot (mukaan lukien EN-EL18-akkujen kalibrointitiedot) voidaan näyttää kameran asetusvalikosta (kameran akku

näkyy vasemmalla, MB-D12 oikealla). AA-paristoja käytettäessä näkyy vain paristojen varaustason kuvake. Lisätietoja löydät kameran ohjeesta.

Huomaa: Tämän sivun kuvat esittävät D800:a.

Akkujen poistaminen

Ole varovainen, ettet pudota paristoja, akkua tai pidikettä.

1 Käännä MB-D12-akkukotelon pidike asentoon ja poista paristopidike (kuva E). 2 Poista akku tai paristot pidikkeestä.

EN-EL15

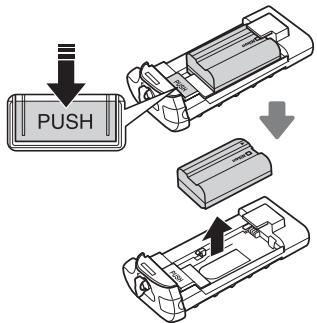

Paina pidikkeen PUSH ja liu'uta akkua kohti painiketta. Poista akku kuvan osoittamalla tavalla.

Menettelytapa EP-5B virtaliitännän poistoon on sama kuin EN-EL15.

EN-EL18

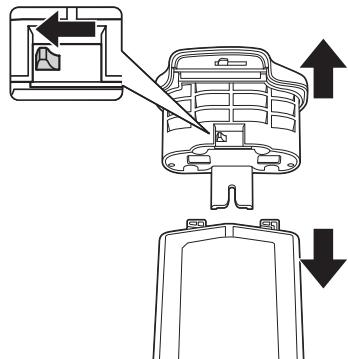

Työnnä akun vapautusvipu nuolen osoittamaan suuntaan (↓) ja irrota akutilan kansi.

AA-paristot

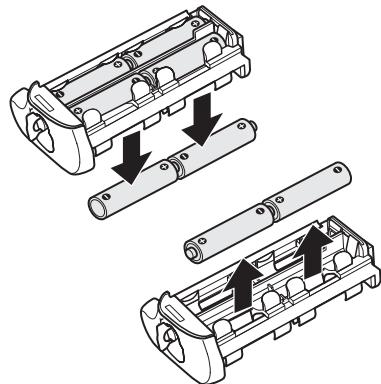

Poista paristot kuvan osoittamalla tavalla. Varo, ettet pudota paristoja, kun poistat ne pidikkeestä.

Tekniset tiedot

Virtälhde	Yksi EN-EL15- tai EN-EL18-litiumioniakku, kahdeksan LR6-alkaliparistoa, HR6 Ni-MH-paristoa tai FR6-AA-litiumparistoa, tai EH-5b/EH-5a/EH-5-verkkolaite (vaatii EP-5B-virtaliitännän)
Käytölämpötila	0–40 °C
Ulkomitat (L × S × K)	Noin 151 × 50 × 81 mm
Paino	Noin 365 g MS-D12EN:n ja valinnaisen EN-EL15-akun kanssa Noin 460 g MS-D12:n ja kahdeksan AA-pariston (saatavissa erikseen kolmannen osapuolen toimittajilta) kanssa Noin 310 g MS-D12EN:n ja valinnaisen EP-5B-virtaliitännän kanssa Noin 425 g valinnaisen BL-5:n ja EN-EL18-akun kanssa Noin 280 g MS-D12EN:n kanssa Noin 270 g MS-D12:n kanssa

Teknisiä tietoja ja mallia voidaan muuttaa ilman erillistä ilmoitusta.

EN-EL15- ja EN-EL18-akkujen suorituskyky laskee keskimäärin alle 10 °C:n lämpötilassa. Varmista, että akku on täyteen ladattu, ja pidä lämmin vara-akku saatavilla siltä varalta, että akku on vaihdettava. Kylmän akun varaus palautuu osittain akkua lämmitettäessä.

AA-paristot

Rajoitetusta kapasiteetista johtuen AA LR6 -alkaliparistoja tulee käyttää vain silloin, kun muita vaihtoehtoja ei ole saatavilla.

AA-paristojen kapasiteetti vaihtelee merkin ja säilytysolosuhteiden mukaan. Joissain tapauksissa AA-paristot menettävät varauksensa jo ennen viimeistä käyttöpäivää. Ota huomioon, että AA-paristojen teho laskee nopeasti alle 20 °C:n lämpötilassa. Käyttöä ei suositella alhaisissa lämpötiloissa.

Kuvausnopeus

EN-EL18-akku ja AA-paristot tukevat korkeampaa kuvausnopeutta kuin EN-EL15. Huomaa kuitenkin, että AA-paristojen osalta kuvausnopeus laskee alhaisissa lämpötiloissa tai jos varaustila on vähissä. Kuvausnopeutta koskevia lisätietoja saat kameran käyttöoppaasta.

MB-D12 päästä, mittausvalinta, käyttövalinnan nupit ja AF-ON-nuppi

MB-D12 afs Mellari, fjolvirkur valtakki,

stjornskifur og AF-ON-hnappur 4

MB-D12 styrilas 4

Notkun rafhlöðubúnaðar. 5

Festa rafhlöðubúnað á. 5

Rafhlöðubúnaður tekinn úr. 5

Setja rafhlöður í 6

Fjarlægja rafhlöður. 8

Tæknilýsing 9
