INSTRUKCJA OBSŁUGI MB-12 NIKON

Wielofunkcyjny pojemnik na baterie MB-D12

Instrukcja obslugi

Zasady bezpieczneistwa 2

Uwaga dla klienów w Europie. 2

Zalecenia dotyczne uzytkowania 2

Wprowadzenie 3

Pojemnik MB-D12 i akcesoria. 3

Pojemnik MB-D12 i akcesoria w komplecie 3

Korzystanie z opcjonalneo zasilacza AC EH-5a/EH-5b

i zlokza zasilania EP-5B 3

Korzystanie z opcjonalnej Pokrywy komory

akumulatora BL-5 3

Elementy pojemnika MB-D12 4

Spust migawki, wybierak wielofunkcyjny,

pokretla sterujuacei przycisk AF-ON pijemnika

MB-D12. 4

Blokada urzadzen sterujacych povemnika MB-D12...4

Korzystanie z povemnika na baterie 5

Mocowanie pojemnika na baterie 5

Zdejmowanie pojemnika na baterie 5

Wkladanie baterii/akumulatorów 6

Wyjmowanie baterii/akumulatorów. 8

Dane techniczne 9

Zasady bezpieczneystwa

Abyazapewnicrawidlowedzialanieurzadzenia,\ przed Rozpoczeciem uzytkowania nalezy\ dokladnie przyczyta'niniejsza instrukcje\ obstugi. Po przyczytaniu nalezy umieść ja\ wymijscu dostepnym dla wsztkich osob,\ kto'rekorzystaja z tego produktu.

Uwaga dla klienów w Europie

OSTRZEZENIE

ISTNIEJE RZYKO EKSPLOZJI JESLI AKUMULATOR ZASTAPI SIE NIEWLASCIWYM TYPEM. ZUZYTY AKUMULATOR NALEZY ZUTYLIZOWAC ZGODNIE Z INSTRUKCJA.

Ten symbol wskazuje, ze dany produit powinien byc wyrzucany do smieciobservable.

Ponieszne informacja dotycz tylko uzytkowników w krajach europejskich:

• Ten produkt nalezy wyrzuać do smieci osobno w odpowiednich punktach zbiórkiodpadów. Nienález z oppadami z gospodarstw domow
• Wieciej informaggi przy uzyskać u sprzemawcy lub w wydziale sązycchymi zajmujacym sie utylizacja odpadów.

Zalecenia dotyczne uzytkowania

• Pojemnik MB-D12 jest przyznaczony do uzytku wyłączenia ze zgodnymi aparatami.
• Nie wolno go uzywać z akumulatorami lub koszykami na baterie, które nie są za引擎 w niniejszej instrukcji obstrugi.
  Gdy pojemnik MB-D12 jest nieduzywany, naleź zaloźyc oslone styków, aby zapobiec zwarciom elektrycznym spowodowanym przy kontakt metalowych przydmiotów z stykami zasilania.

• Po wyjeciu koszyka na baterie z pojemnika MB-D12 nalezy wyjác baterie albo umieść koszyk lub Pokrzywo w Pokrowcu koszyka, aby zapobiec zwarciom spowodowanym przy czkontakt z innymi przyzmietami metalowymi.

• Lampka dostepu dokarty pamieci要去 zaświecie podczas zlokadania lub zdejmownikia pojemnika MB-D12, co nie jest usterka.
  Gdyby z pojemnika na baterie zaczaj wydobywać sie dym lub niotypowy zapach, danezy natychmiast zakończyćego uzywanie. Po wyjeciu baterii urzadzenia danezy przypekazac sprezedawy lub autoryzowanemu serwisowirny Nikon do kontroli.

• Pojemnik MB-D12 nie jest wyposzaźny w przyȩcznik zasilania. Do只得 ziania i只得 ziania zasilania stuzy przyȩcznik zasilania znejduźycy są aparacie.

Wprowadzenie

Dziekujemy za zakup wielofunkcyjngo pojemnka na baterie MB-D12 przyznaczonego do uzytku ze wsysztkimii Jednoobiektywowymi lustrzankami cyfrowymi Nikon, ktorych instrukcje obslugi wymieniajpojemnik MB-D12 jako kompatybilne akcesorium. W pojemnik MB-D12 miele sie jeder akumulator EN-EL15 lub EN-EL18 albo osiem baterii/akumulatorów rozmiaru AA (baterie alkaliczne, akumulatory niklowo-wodorkowe lub litowe). Pojemnik jest wyposañony w alternatywne elementy sterujuce do robenia zdjec w orientaci pionowej (portretowe): przycisk AF-ON, wyberak wielofunkcyjny, glówne poskrtto sterowania oraz przyzdnie połętło sterowania. Opcjé menu aparatu pozwalaja uzytkownikowy wybrać, czy naj Pierew zuzywany jest akumulator w aparacie, czy akumulatory/baterie w pojemniku MB-D12; wearyj informaggi möglichznza znaleźc w instrukcji obslugi aparatu.

Pojemnik MB-D12 i akcesoria

Pojemnik MB-D12 i akcesoria w komplecie

Sprawdz,czyponijsze elementy zostaly dostarczone wrazz pojemnikiem MB-D12 (baterie sprzedawane sa osobno).

MB-D12

Koszyk MS-D12EN na baterie EN-EL15

Koszyk MS-D12 na baterie AA

Pokrowiec koszyka

Oślona stycko夫

Do celów transportu koszyk MS-D12EN jest włozony do pojemnika MB-D12t. Informacja dotyczę wyjmowania koszyka na baterieznajduje są w;csci"Wkładanie baterii/akumulatorów".

• Instrukija oblsugi (ten podręcznik)
  Gwarancja

Korzystanie z optionalnego zasilacza AC EH-5a/EH-5b i złacja zasilania EP-5B

Opiconalny zasilacz AC EH-5a/EH-5b i违法犯罪 zasilania EP-5B zapewniaj niezawodne zródlo zasilania, gdy aparat uzywany jest przy dluszys okres. Aby skorzysta z zasilacza AC razem z pojemnikiem MB-D12, włoz EP-5B do koszyka na baterie MS-D12EN, tak jak to zostalo opisane na stronie 6, a natestepnie podlacz EH-5a/EH-5b, tak jak jest to opisan w dokument⁺ci dostarczonej razem z EP-5B.

Korzystanie z optionalnej Pokrywy komory akumulatora BL-5

Pokrywa komory akumulatora BL-5 (dosteplna osobno) jest wymaganapodczaskorzystania z akumulatorów EN-EL18.

Pokrywa komory akumulatora BL-5

Elementy povemnika MB-D12 (rysunek A)

① Osłona stykowski
② Uchwyt oslony stykow aparatu
③ Styki zasilania/syngalowe
④ Przycisk AF-ON
⑤ GłownePokretto sterujuće
⑥ Wybierak wielofunkcyjny
⑦ Pokretto mocowania
⑧ Osłona zȩcza zasilania koszyka
⑨ Pokrywa komory bateerii
10 Komora baterii
⑪ Zatrzask komory baterii
12 Sruba mocujaca
13 Spust migawki
14 Blokada elementów sterujczych
⑮ PomocniczePokretto sterujace
Gniazdo mocowania statywu
⑰ Koszyk MS-D12EN na baterie EN-EL15
Styki zasilania
19 Styki zasilania (koszyk na baterie MS-D12EN)
20 Koszyk MS-D12 na baterie AA
② Styki zasilania (koszyk na baterie MS-D12)
22 Pokrywa komory akumulatora BL-5 (dosteplna osobno)

Spust migawki, wybierak wielofunkcyjny, Pokretta sterujuce i przycisk AF-ON pojemnika MB-D12

Pojemnik MB-D12 wyposzaźny jest w spust migawki (Rysunek A-⑬), wybierak wielofunkcyjny (Rysunek A-⑥), glównePokretło sterowania (Rysunek A-⑤), przytedniaPokretło sterowania (Rysunek A-⑩), oraz przycisk AF-ON (Rysunek A-④) do wykonywania zȩść przy pionowej (portretowej) orientacja aparatu. Te elementy sterujuce major sątie same fungcję, jak odpowiadajcie im elementy sterujuce na aparacie. Aby uzyskaćaciousej informacji, skorzystaj z instrukczy aparatu.

Zmiany ustawien Srodek wybieraka wiefof., Wybierak wieofunkcyjny, Dostos. Pokretek sterow. oraz Rola przy. AF-ON na MB-D12 w menu ustawien osobistych aparatu (grupa f) major zastosowanie rawnie do wybieraka wieofunkcyjnégo,Pokretek sterowania i przycisku AF-ON na MB-D12.

Blokada urzadzen sterujacych povemnika MB-D12

Blokada urzadzen sterujczych (Rysunek A-4) blokuje urzadzenia sterujuce na povemniku MB-D12, aby zapobiec niedamierzonemu ich uzyciu. Przed uzyciem tych elementów sterujczych podczas fotografwoman w pozycji pionowej (portret) nalezy zwolnić blokadę, tak jakPokazuje rysunek po prawej stronie.

Blokada urzadzen sterujacych nie jest wylacznikiem zasilania. Do wlacznia i wylacznia aparatu sluzy wylacznik zasilania znajdujocy si na aparacie.

Zablokowane

Odblokowane

Korzystanie z pojemnika na baterie

Mocowanie pojemnika na baterie

Przed zamocowaniem pojemnika na baterie nalezy upewnić sie, ze aparat jest wylączony, a blokada elementów sterujacych na pojemniku MB-D12 (rysunek A-14) znajduje sie pozycji L (ilustracje przystawiaja model D800).

1 Zdejmij oslone stykow (rysunek A-①) z pojemnika na baterie.
2 Styki do podłaczenia pojemnika MB-D12 zznajduja są podstawie aparatu i są chronione przyez osloné styköw. Zdejmij osloné styköw, jak pokazano na Rysunku B- ① i wóź są do uchwytu na osloné styköw na pojemniku MB-D12 (Rysunek B- ②).
3 Ustaw pojemnik MB-D12, tak by struba mocujuca pojemnika MB-D12 (Rysunek C-2) byla zbieznaz gniaiazdem mocowania statywu aparatu (Rysunek C-1), i dokrećPokretlo mocujuce w kierunku wskazanym przy strzałke LOCK (Rysunek D). Wyjmowanie baterii z aparatu przy załoieniem pojemnika MB-D12 nie jest konieczne. Przy korzystaniu z ustawien domyślnych bateria włozona do aparatu bedzie wykorzystwyana tylko po wycerpaniu bateri w pojemniku MB-D12. Opcja Kolejnosć zasilania w Menu Uzytkownika aparatu (Groupa d)MZslycydzmiany kolejnosci, w jakiej wykorzystwyane są baterie.

Zdejmowanie pojemnika na baterie

Aby zdjac pojemnik MB-D12, wyłacz aparat i ustaw blokade urzadzen sterujuczych pojemnika MB-D12 na L, nastepnie odkrećPokretlo mocujuci zdejmij pojemnik MB-D12. Pamiętaj o ponownym załoieniu poukroy wy styków na aparat oraz poukroy wy styków na pojemnik MB-D12, kiedyNie jest on uzywany.

Pamiętaj, aby umieść sukrywo styków aparatu w uchwycie sukrywy styków oraz aby schować sukzyw styków pojemnika MB-D12 w bezpiecznym.), po to by jejNie zgubić.

PB-6D i pierścień posäredni PK-13 są wymagane podczas korzystania z mieszka do makro fotografi
PB-6 w polączeniu z MB-D12.

Wkladanie baterii/akumulatorów

MB-D12 moza uzywac z Jednym akumulatorem jonowo-litowym EN-EL15 lub EN-EL18 alo z osmioma akumulatorami/bateriami Rozmiaru AA. Pokrywa komory akumulatora BL-5 (dostepnaobservable) jest wymagana podczas korzystania z akumulatora EN-EL18.

Przed zalozeniem baterii upewnij sie,czy aparat jest wylaczony, a blokadaurzadze sterujectych pojemnkia MB-D12 znajduje sie w pozycj L.

1 Ustaw zatrzask komory baterii pojemnika MB-D12 w poźycji i wyjmij koszyk na baterie (Rysunek E).
2 Załaduj baterie wedlug opisos ponizej.

EN-EL15: Dopasuj węgbienia na akumulatorze z wypustami na koszyku MS-D12EN, wóź baterie ze strzałka (▲) na baterii skierowaną w strone styków zasilania koszyka na baterie (Rysunek F-1). Naciśnij lekko na baterie i wsuń są wierunku wskazanym przyż stroz到账,ź styki zasilania zaskoczenia swoJE mistręsce (Rysunek F-2).
EN-EL18: Jesli przycisk zwalniania akumulatora na opcjonalnej Pokrywie komory akumulatora BL-5 jest ustawiony tak, ze widoczna jest strzka¹, przycisk zwalniania akumulatora, aby zaślonić strzałke (Rysunek G-➀). Wędź dwa wystajace elementy na akumulatorze w odpowiednie otwory w BL-5 (Rysunek G-➁) sądwź,czy przycisk zwalniania akumulatora przyszunul sie w bok, odślaniajć strzałke.

Baterie/akumulatory AA: Wlóz osiem baterii/akumulatorów AA w uchwyt baterii MS-D12 zgodnie z Ilustracja H, sprawdzajc, czy bieguny baterii/ akumulatorów są ustawione poprawnie.

3 Wlóz koszyk baterii do pojemnika MB-D12 i zamknij zatrzaskPokrywy komory bateri (Rysunek I). Sprawdz,czy koszyk jest calkowicie wsuniety, zanim zamkniesz na zatrzask.
4 Włucz aparat i sprawdź poziom naładowania baterii na panelu sterowania lub w wizjerze. Jeźeli kamera nie wączy sie, sprawdź przy baterie zostały poprawnie włozone.

Zlçcze zasilania EP-5B

W celu uzycia zlacza zasilania EP-5B wloz je do koszyka povemnika MS-D12EN, tak aby strzka (▲) na zloczu bya skierowana do stykow zasilania baterii. Nacijsij lekko na zlocze i przysuwaj je w kierunku wskazywnym przy stzalke, az styki zasilania zaskocza na swoje.), Otworz oslone zlocza zasilania koszyka i przyloz kabel zasilania EP-5B przy otwor (Rysunek J-).

Stan baterii

Poniej przystawiono stan baterii wyświetlany w aparacie:

Akumulator EN-EL15/EN-EL18

Panel kontrény	Wizjer	Opis
	—	Akumulator jest calkowicie naładowany.
	—	Akumulator jest czȩciwo rozławowy.
		Niski poziom naładowania akumulatora. Przygotuj zapasowy naładowany akumulator lub naładuj akumulator.
		Akumulator roźławowy. Naładuj lub wymień akumulator.
(miga)

Baterie typu AA

Panel kontrlny	Wizjer	Opis
←→←	—	Stan baterii.
←→←	←→	Niski poziom naładowania baterii. Przygotuj zapasowe baterie.
(miga)	(miga)	Baterie są roźadowane. Zablokownik spust migawki.

Opcja w Grupie d Menu Uzytkownika aparatu besoin sluzyc dozmiany kolejnosci, w jakiej wykorystwyane są baterie. Kiedy aparat

pobiera zasilanie z povemnika MB-D12, na panelu kontrlnym wyswietlana jest ikona BP. Jezeli ikona BR mruga, Pokrywa komory baterii nie jest zamknieta. Zamknij i zatrzański poukryw komory baterii.

AbyMIC Pewnosc, Z aparatpokazujepoprawny stan naładowania bateri podczas korzystania z baterii AA, wybierz odpwiednia opcję dla

Rodzaj baterii w MB-D12 w menu Ustawien Osobistych aparatu (Grupa d). Jeźeli poprawna opcja nie zostanie wybrana, aparat要去 nie dzialać zgodnia z oczekiwaniami.

Opja		Typ baterii
ΩLR6	LR6 (alkaliczne AA)	Alkaliczna typu AA (LR6)
ΩNI-MH	HR6 (Ni-MH AA)	Niklowo-wodorkowa typu AA (HR6)
ΩFR6	FR6 (litowe AA)	Litowa typu AA (FR6)

Wyjmij baterie, jejeli povemnik MB-D12 jest nieuzywany.

Informacja o zasilaniu

Informazione o akumulatorze (w tym informazione o kalibracji akumulatorów EN-EL18)möznawyswietyc w menu ustawien aparatu (akumulator aparatu jest

pokazany po lewej stonie, a MB-D12 po prawej). W. przypadku korzystania z baterii/akumulatorow AA wyswietlana jest tylo kona poziomu naładowania baterii/akumulatorów. Wieciej informacja möglichznaweź w instrukczy obshlags aparatu.

Uwaga: Ilustracja zznajduźace sązej stronie pochodź z modelu D800.

Wyjmowanie baterii/akumulatorów

Uwažaj, aby nie upusćić baterii lub koszyka.

1 Ustaw zatrzask komory baterii pojemnika MB-D12 w pozymci i wyjmij koszyk na baterie (Rysunek E).
2 Wyjmij akumulator lub baterie z koszyka.

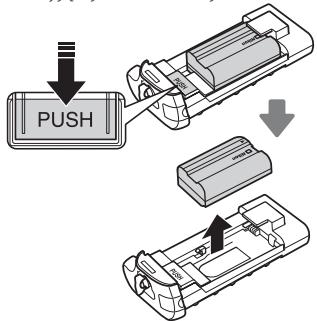

EN-EL15

Naciskajc przycisk PUSH, wysuń akumulator
w strone przycisku. Nastepnie akumulator
można wyjac, jak na ilustracja.

Procedura wyjmownik zącza zasilania EP-5B jest takama jak w przyypadku EN-EL15.

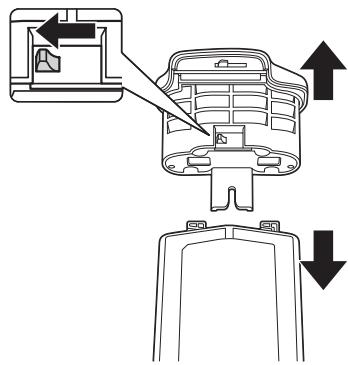

EN-EL18

Przesuń przycisk zwalniania akumulatora w kierunku wskazanym strzałka (<) i zdejmijPokrywo komory akumulatora.

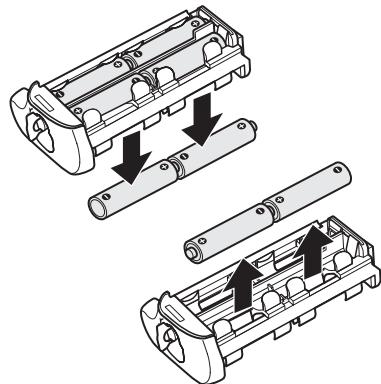

Baterie AA

Wyjmij baterie, jak na ilustraci. Uważaj, aby\ nie upuśćbaterii podczas wyjmowania ich\ z koszyka.

Dane techniczne

Zasilanie	Jeden akumulator jonowo-litowy EN-EL 15 lub EN-EL 18, osiem alkalicznych baterii LR6, akumulatorów niklowo-wodorkowych HR6 lub akumulatorów litowych FR6 w Rozmiarze AA, lub też zasilacz sieciowy EH-5b/EH-5a/EH-5 (wymaga zȩcza zasilania EP-5B)
Temperatura pracy	0–40°C
Wymiary (szer. × wys. × gl.)	Około 151 × 50 × 81 mm
Masa	Około 365 g z MS-D12EN i opcjonalnym akumulatorem EN-EL15 Około 460 g z MS-D12 i ośmioma akumulatorami/bateriami AA (dostepne pockets od innych dostaw)ców) Około 310 g z MS-D12EN i opcjonalnym zȩczem zasilania EP-5B Około 425 g z opcjonalnym BL-5 i akumulatorem EN-EL18 Około 280 g z MS-D12EN Około 270 g z MS-D12

Dane technicz i wzornictwo mogę ulec zmieanie bez powiadomienia.

Akumulatory EN-EL15 i EN-EL18

Wydajnosć akumulatorów EN-EL15 i EN-EL18 spada w temperaturze poniżej okło 10^ . Sprawź,czy akumulator jest w pełni naładowany oraz są pod rekę cieply akumulator zapasowy, aby dokonać wymiary w razie potrzeby. Zimne akumulatory odzyskaja czȩść swojego ladunku po ostrzaniu.

Baterie typu AA

Ze wzgldu na swoja ograniczonaj pojemnosc, baterie alkalicnz AA LR6 powinny byc wykorzystwyane tylko w przypadku braku innej mozliosci. Pojemnosc baterii AA zmienia sie w zaleznosci od producenta i warunkow przechowywnia i boze byc wyjatkowo niska; w niedtorych przypadkach baterie AA moga przystać dzialac przyed uplywem terminu ich waznosci. Pamiętaj, zo povemnosc baterii AA boze spać w temperaturach ponizej 20^ . Nieazolec sie korzystania z nich w niskiej temperaturze.

Szybkość rejeżrowiania zędęc

Akumulatory EN-EL18 i akumulatory/baterie Rozmiaru AA zapewniaja wyzsza szybkość reestrowania zȩć niz akumulator EN-EL15. Zwróć jak nudu wage,ź w przypadyku akumatorów/baterii AA szybkość reestrowania zȩć spada w niskiej temperaturze lub gdy poziom ich naładowania jest niski. Aby uzyskaćwciecj informaci o szybkość reestrowania zȩć, skorzystaj z instrukcji aparatu.
