MANUALE UTENTE AF-S TELECONVERTER TC-20E III NIKON

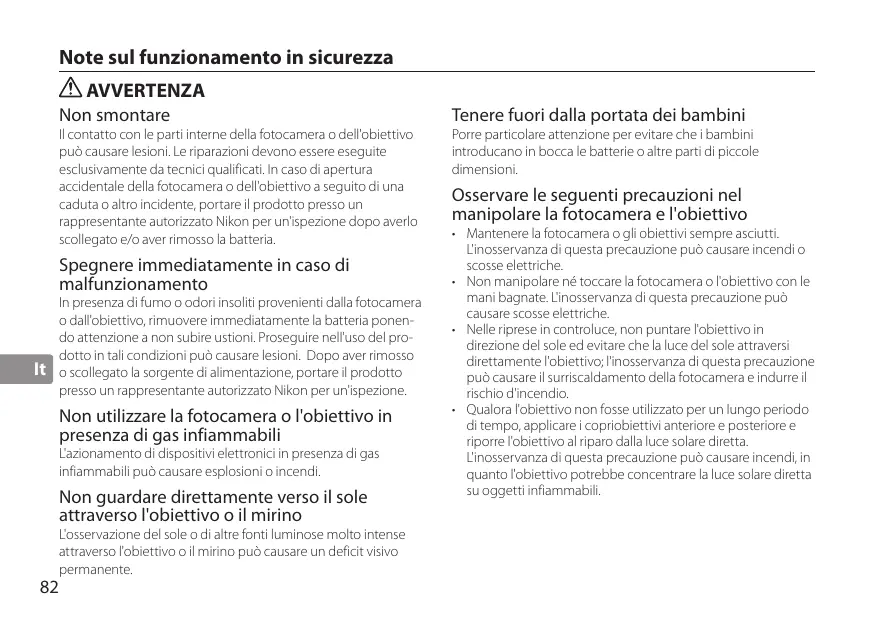

Note sul funzionamento in sicurezza AVVERTENZA Non smontare Il contatto con le parti interne della fotocamera o dell'obiettivo può causare lesioni. Le riparazioni devono essere eseguite esclusivamente da tecnici qualificati. In caso di apertura accidentale della fotocamera o dell'obiettivo a seguito di una caduta o altro incidente, portare il prodotto presso un rappresentante autorizzato Nikon per un'ispezione dopo averlo scollegato e/o aver rimosso la batteria. Spegnere immediatamente in caso di malfunzionamento

In presenza di fumo o odori insoliti provenienti dalla fotocamera o dall'obiettivo, rimuovere immediatamente la batteria ponendo attenzione a non subire ustioni. Proseguire nell'uso del prodotto in tali condizioni può causare lesioni. Dopo aver rimosso o scollegato la sorgente di alimentazione, portare il prodotto presso un rappresentante autorizzato Nikon per un'ispezione. Non utilizzare la fotocamera o l'obiettivo in presenza di gas infiammabili L'azionamento di dispositivi elettronici in presenza di gas infiammabili può causare esplosioni o incendi. Non guardare direttamente verso il sole attraverso l'obiettivo o il mirino

L'osservazione del sole o di altre fonti luminose molto intense attraverso l'obiettivo o il mirino può causare un deficit visivo permanente. Tenere fuori dalla portata dei bambini Porre particolare attenzione per evitare che i bambini introducano in bocca le batterie o altre parti di piccole dimensioni. Osservare le seguenti precauzioni nel manipolare la fotocamera e l'obiettivo

• Mantenere la fotocamera o gli obiettivi sempre asciutti. L'inosservanza di questa precauzione può causare incendi o scosse elettriche.
• Non manipolare né toccare la fotocamera o l'obiettivo con le mani bagnate. L'inosservanza di questa precauzione può causare scosse elettriche.
• Nelle riprese in controluce, non puntare l'obiettivo in direzione del sole ed evitare che la luce del sole attraversi direttamente l'obiettivo; l'inosservanza di questa precauzione può causare il surriscaldamento della fotocamera e indurre il rischio d'incendio.

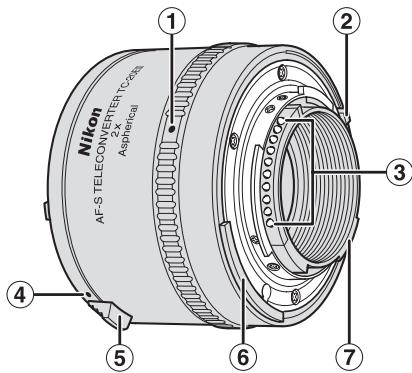

• Qualora l'obiettivo non fosse utilizzato per un lungo periodo di tempo, applicare i copriobiettivi anteriore e posteriore e riporre l'obiettivo al riparo dalla luce solare diretta. L'inosservanza di questa precauzione può causare incendi, in quanto l'obiettivo potrebbe concentrare la luce solare diretta su oggetti infiammabili. ■ Nomenclatura 1 Riferimento moltiplicatore-fotocamera (p. 87) 2 Riferimento d'invio segnale apertura minima (riferimento accoppiamento EE) 3 Contatti CPU (p. 89) 4 Riferimento di innesto obiettivo (p. 86) 5 Leva di disinnesto obiettivo (p. 86) 6 Leva accoppiamento esposimetro 7 Gradino di accoppiamento massima apertura. ( ): pagina di riferimento

Grazie per aver acquistato il Moltiplicatore AF-S. Prima di utilizzare questo moltiplicatore, leggere attentamente le presenti istruzioni e fare riferimento al Manuale d'uso del proprio obiettivo o fotocamera. ■ Principali caratteristiche

• Questo moltiplicatore duplica la lunghezza focale dell'obiettivo primario con una perdita di due stop sull'apertura effettiva.
• I contatti CPU e le funzionalità di autofocus, accoppiamento esposimetro e minima apertura, di cui è dotato il Moltiplicatore AF-S, permettono di utilizzare completamente le caratteristiche dell'obiettivo primario.
• Questo moltiplicatore impiega lenti asferiche in grado di minimizzare le interferenze ottiche dell'obiettivo primario. Importante
• Questo moltiplicatore è progettato per essere utilizzato esclusivamente con obiettivi NIKKOR AF-S o AF-I (p. 85); non è possibile utilizzare altri tipi di obiettivi.
• Le funzioni dell'obiettivo innestato dipendono dalla fotocamera utilizzata. Per informazioni dettagliate, fare It riferimento al Manuale d'uso dell'obiettivo.
• Fare riferimento alla sezione Messa a fuoco (p. 88) per le funzionalità di autofocus e messa a fuoco assistita disponibili.

• Non è possibile utilizzare la funzione di autofocus.

• Non utilizzare altri tipi di obiettivi. Non è possibile fissare altri tipi di obiettivi, perché gli elementi posteriori dell'obiettivo possono entrare in contatto con i componenti del moltiplicatore danneggiandoli.
• La funzione di riduzione vibrazioni può essere utilizzata con obiettivi VR (Riduzione Vibrazioni) su fotocamera reflex digitali Nikon (formato FX/DX) e su corpi fotocamera F6, F5, F100, serie F80, serie F75 e serie F65.

■ Schermi di messa a fuoco raccomandati Nikon offre un'ampia varietà di schermi di messa a fuoco intercambiabili per le fotocamere Nikon F6 o F5, per adattarsi a qualsiasi tipo di obiettivo o condizione di ripresa dell'immagine. Alle pagine 146–147, sono elencati gli schermi raccomandati per la combinazione moltiplicatore/obiettivo. T= Messa a fuoco eccellente R= Messa a fuoco soddisfacente L'immagine visualizzata sullo schermo è soggetta a una leggera vignettatura o un leggero effetto moiré, tuttavia l'immagine ripresa non ne mostra traccia. Y= Messa a fuoco soddisfacente L'area del telemetro a immagine spezzata, dei microprisma o del collimatore è oscurata; messa a fuoco sull'area opaca circostante. [= Indica il grado di compensazione dell'esposizione necessario nella misurazione esposimetrica ponderata centrale. Per ulteriori informazioni consultare il Manuale d'uso del corpo della fotocamera. fF= Non è possibile effettuare la misurazione dell'esposizione; la combinazione moltiplicatore/schermo consente solo l'operazione di messa a fuoco.

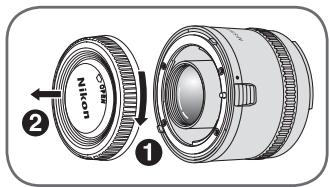

Una casella vuota indica che l'opzione non è applicabile. Dato che lo schermo di tipo M può essere utilizzato sia per la fotografia macro, con rapporto di ingrandimento 1:1 o superiore, sia per la microfotografia, ha applicazioni diverse rispetto agli altri. ■ Innesto sull'obiettivo Nel rimuovere l'obiettivo dal corpo della fotocamera per l'innesto del moltiplicatore, verificare che la fotocamera sia spenta ed evitare l'esposizione alla luce solare diretta. Per l'innesto Fissare il moltiplicatore sull'obiettivo in modo che il riferimento di innesto obiettivo del moltiplicatore sia allineato con il riferimento dell'apertura sull'obiettivo. Ponendo particolare attenzione a non premere la leva di sblocco obiettivo, ruotare il moltiplicatore in senso antiorario (con l'obiettivo non rivolto verso di sé) finché non scatta in posizione. Per il disinnesto Far scorrere indietro la leva di sblocco del moltiplicatore e ruotare il moltiplicatore in senso orario (con l'obiettivo non rivolto verso di sé) finché il riferimento di innesto obiettivo del moltiplicatore non è allineato con il riferimento di innesto dell'obiettivo. ■ Innesto del moltiplicatore sul corpo della fotocamera Verificare che la fotocamera sia spenta ed evitare l'esposizione alla luce solare diretta. Per l'innesto Fissare il gruppo obiettivo/moltiplicatore alla fotocamera in modo che il riferimento di innesto della fotocamera sia allineato con il riferimento fotocameramoltiplicatore presente sul moltiplicatore. Ponendo particolare attenzione a non premere il pulsante di sblocco obiettivo della fotocamera, ruotare il corpo della fotocamera in senso antiorario (mantenendolo non rivolto verso sé) finché non scatta in posizione.

• Se la fotocamera è dotata di una leva di sollevamento accoppiatore esposimetro, verificare che sia posizionata correttamente. (Per informazioni dettagliate, consultare il Manuale d'uso della fotocamera.) Per il disinnesto Premendo il pulsante di sblocco obiettivo presente sul corpo della fotocamera, ruotare il corpo della fotocamera in senso orario (mantenendolo non rivolto verso di sé) finché il riferimento moltiplicatorefotocamera non è allineato con il riferimento di innesto obiettivo della fotocamera. ■ Valutazione dell'esposizione L'uso di un moltiplicatore con la obiettivo riduce l'apertura effettiva di due stop.
• Con fotocamere di tipo AI con/senza contatti CPU: Determinare l'esposizione come avviene per l'uso del solo obiettivo primario. (Tuttavia, non è possibile determinare l'esposizione con obiettivi di tipo G).
• Con fotocamere di tipo non AI: Eseguire il metodo stop-down. (Tuttavia, non è possibile determinare l'esposizione con obiettivi di tipo G).
• Consultare il Manuale d'uso della fotocamera per conoscere i modi di esposizione e i sistemi di misurazione disponibili.

■ Messa a fuoco Fotocamera Modo di messa a fuoco dell'obiettivo M/A, A/M

Fotocamere reflex digitali Nikon (formato FX/DX), F6, F5, serie F4, F100, F90X, serie F90, serie F80, serie F75, serie F70, serie F65, PRONEA 600i e PRONEA S AF (C/S) Messa a fuoco manuale Autofocus con priorità manuale*1, Autofocus con priorità automatica*1 (disponibile messa a fuoco assistita*1)

Solo messa a fuoco manuale (disponibile messa a fuoco assistita*1) Altre fotocamere AF (autofocus) (tranne per F3AF*2) AF (C/S)

Solo messa a fuoco manuale (disponibile messa a fuoco assistita*3) Fotocamere Nikon non AF

Modo di messa a fuoco della fotocamera Solo messa a fuoco manuale *1 Con un obiettivo AF-S/AF-I NIKKOR dotato di un'apertura massima di f/2.8 (apertura effettiva di f/5.6) o superiore, è possibile utilizzare sia la funzione di autofocus che la messa a fuoco manuale con telemetro elettronico. *2 Non è possibile utilizzare la fotocamera Nikon F3AF. *3 La messa a fuoco manuale con telemetro elettronico è possibile collegando un obiettivo AF-S/AF-I NIKKOR con apertura massima di f/2.8 (apertura effettiva di f/5.6) o superiore, oppure con apertura massima di f/2 (apertura effettiva di f/4) con F-501.

• Con l'obiettivo AF-S VR Micro-Nikkor 105mm f/2.8G IF-ED, la luminosità dell'immagine sul sensore di immagine (o piano di ripresa) si riduce con l'aumento del rapporto di riproduzione, mentre l'apertura effettiva aumenta (la luminosità diminuisce).

■ Manutenzione del moltiplicatore

• Verificare con attenzione che i contatti CPU non si sporchino o si danneggino.
• Pulire con una spazzola a soffietto le superfici delle lenti del moltiplicatore. Per rimuovere sporcizia e macchie, utilizzare un panno morbido di cotone oppure un tessuto per obiettivi inumidito con etanolo (alcool) o detergente per obiettivi. Strofinare con movimento circolare dal centro verso il bordo esterno, facendo attenzione a non lasciare tracce e a non toccare altre parti dell'obiettivo.
• Per pulire le lenti del moltiplicatore non utilizzare mai solventi organici come diluenti o benzene.
• Per riporre il moltiplicatore, inserire i tappi anteriore e posteriore del moltiplicatore.
• Qualora l'obiettivo non fosse utilizzato per un periodo di tempo prolungato, riporlo in un luogo pulito, fresco e asciutto per prevenire polvere e ruggine. Riporre il moltiplicatore lontano dalla luce solare diretta o da sostanze chimiche quali canfora o naftalina.
• Non versare acqua sull'obiettivo e non farlo cadere in acqua, in quanto ciò ne causa il malfunzionamento e l'ossidazione.
• Per alcune parti dell'obiettivo è utilizzato materiale plastico rinforzato. Per evitare danni, non lasciare mai l'obiettivo in luoghi eccessivamente caldi. ■ Accessori standard

• Tappo moltiplicatore
• Copriobiettivo posteriore
• Borsa flessibile portaobiettivo CL-0715

■ Specifiche tecniche Struttura dell'obiettivo: Diaframma: Misurazione esposizione: Attacco: Dimensioni: Peso:

7 elementi in 5 gruppi (1 lente asferica) Completamente automatico Con metodo di apertura massima su fotocamere AI o dotate di CPU; con metodo stop down su altre fotocamere Anteriore: attacco speciale per obiettivi AF-S/AF-I NIKKOR Posteriore: attacco Nikon a baionetta Circa 66 mm diam. × 48 mm estensione dalla flangia d'innesto obiettivo sulla fotocamera; lunghezza complessiva di circa 60 mm Circa 330 g Con un obiettivo primario Lunghezza focale: Doppia rispetto all'obiettivo primario Intervallo di accoppiamento apertura: f/2 - f/32 (apertura effettiva f/4 - f/64) Rapporto di riproduzione: Doppio rispetto all'obiettivo primario Profondità di campo: 1/2 di quella dell'obiettivo primario Minima distanza di messa a fuoco: Identica a quella dell'obiettivo primario Le specifiche tecniche ed i progetti sono soggetti a modifiche senza preavviso e senza obbligo alcuno da parte del fabbricante.
