사용 설명서 AF-S TELECONVERTER TC-20E III NIKON

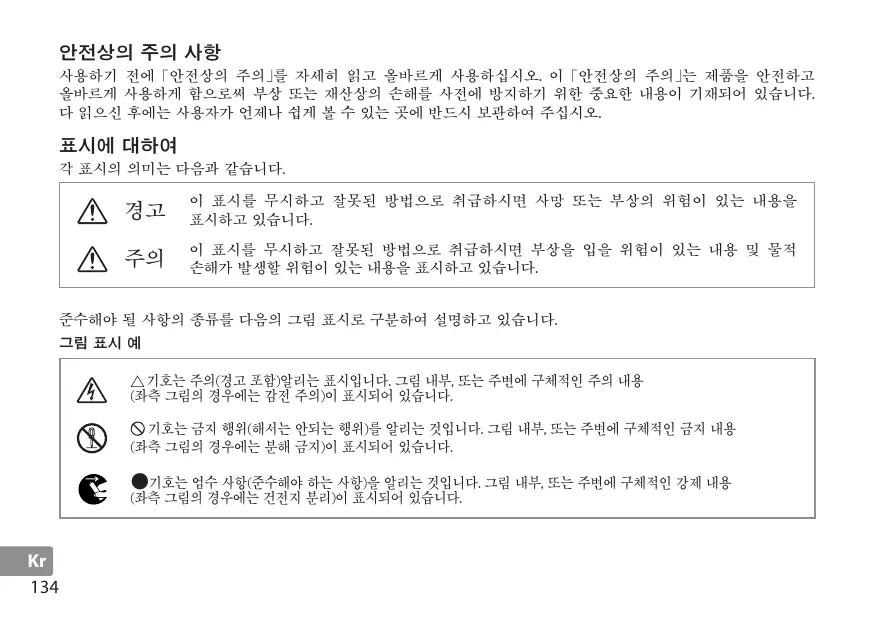

사용하기 전에「안전상의 주의」를 자세히 읽고 올바르게 사용하십시오. 이「안전상의 주의」는 제품을 안전하고 올바르게 사용하게 함으로써 부상 또는 재산상의 손해를 사전에 방지하기 위한 중요한 내용이 기재되어 있습니다. 다 읽으신 후에는 사용자가 언제나 쉽게 볼 수 있는 곳에 반드시 보관하여 주십시오.

이 표시를 무시하고 잘못된 방법으로 취급하시면 사망 또는 부상의 위험이 있는 내용을

이 표시를 무시하고 잘못된 방법으로 취급하시면 부상을 입을 위험이 있는 내용 및 물적 손해가 발생할 위험이 있는 내용을 표시하고 있습니다. 준수해야 될 사항의 종류를 다음의 그림 표시로 구분하여 설명하고 있습니다. 기호는 주의(경고 포함)알리는 표시입니다. 그림 내부, 또는 주변에 구체적인 주의 내용 (좌측 그림의 경우에는 감전 주의)이 표시되어 있습니다. 기호는 금지 행위(해서는 안되는 행위)를 알리는 것입니다. 그림 내부, 또는 주변에 구체적인 금지 내용 (좌측 그림의 경우에는 분해 금지)이 표시되어 있습니다. ●기호는 엄수 사항(준수해야 하는 사항)을 알리는 것입니다. 그림 내부, 또는 주변에 구체적인 강제 내용 (좌측 그림의 경우에는 건전지 분리)이 표시되어 있습니다.

젖은 손으로 만지지 마십시오. 분해하거나 수리•개조하지 마십시오.

감전 혹은 이상 작동에 의한 부상의 원인이 됩니다.

낙하 등으로 인한 파손으로 내부가 노출된 경우에는 노출된 부분에 손을 대지 마십시오.

그대로 계속 사용하시면 화재 및 화상의 원인이 됩니다. 전지를 분리할 때에는 화상을 입지 않도록 충분히 주의하여 주십시오. 전지를 분리하고 니콘 고객 만족 센터에 수리를 요청하십시오. 물에 담그거나 물을 뿌리거나 비에 적시지

프 로 판 가 스•가 솔 린 등 인 화 성 가 스 나 분 진 이 발생하는 장소에서 사용하면 폭발 또는 화재의

렌즈 또는 카메라로 직접 태양이나 강한 빛을 보지 마십시오.

실명이나 시력 장애의 원인이 됩니다. 태양광이 카메라 내부에서 초점을 형성하여 화재의 원인이 될 수 있습니다. 화각으로부터 태양을 살짝 벗어나게 하더라도 화재의 원인이 될 수 있습니다. 사용하지 않을 경우에는 렌즈에 캡을 씌우거나 태양광이 닿지 않는 장소에 보관하십시오.

태양광이 초점을 형성하여 화재의 원인이 될 수

삼각대에 카메라 또는 렌즈를 장착한 상태로

넘어지거나 부딪쳐서 부상의 원인이 될 수 있습니다. 창문을 완전히 닫은 자동차 실내 또는 직사 광선이 닿는장소 등, 온도가 매우 높아지는 장소에 방치하지 마십시오. 발화되거나 감전의 원인이 됩니다. 인화•폭발의 위험성이 있는 장소에서는

부상의 원인이 될 수 있습니다. 역광 촬영의 경우에는 태양이 화각에서 충분히

뜨거워지거나 연기가 나거나 타는 냄새가 나는 등의 이상 현상 시에는 즉시 카메라 전지를 분리하십시오.

제품은 유아의 손이 닿지 않는 곳에 두십시오. 감전되거나 파손된 부분에 의한 부상의 원인이 됩니다. 카메라 전지를 분리하고 판매점 또는 니콘 서비스 센터에 수리 요청을 하십시오.

내부 부품에 나쁜 영향을 미치며, 화재의 원인이 될

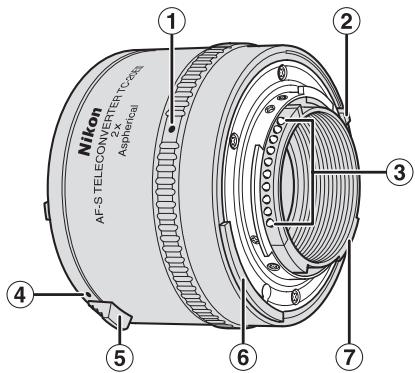

① 카메라 장착 지표（P.140） ② 최소 조리개 신호 가이드 ［EE 연동 가이드］ ③ CPU 접점（P.142） ④ 렌즈 장착 지표（P.139） ⑤ 렌즈 분리 레버（P.139） ⑥ 노출계 연동 가이드 ⑦ 개방 F 값 연동 가이드

니콘 텔레컨버터를 구입하여 주셔서 감사합니다. 본 렌즈를 사용하기 전에 다음 사항을 읽고 카메라의 사용설명서도 참조하여 주시기 바랍니다.

• AF-S 또는 AF-I NIKKOR 렌즈와 카메라 사이에 장착하여 주요 렌즈의 초점 거리를 2배로 확대하는 어태치먼트 렌즈입니다.
• CPU 접점, 자동 조리개 기구, 노출계 연동 기구 및 최소 조리개 신호 연동 기구를 내장하고 있으므로 주요 렌즈의 기능을 충분히 활용할 수 있습니다.
• 비구면 렌즈의 채용으로 주요 렌즈의 광학성능에 미치는 영향을 최소한으로 억제합니다.

• AF-S또는, AF-I NIKKOR 렌즈 전용입니다(P.138) 다른 렌즈에는 장착할 수 없습니다.
• 주요 렌즈의 사용 가능한 기능에 관하여서는 사용하는 카메라에 따라 다릅니다. 상세한 사항은 주요 렌즈의 사용 설명서를

• AF(오토 포커스) 촬영 및 포커스 에이드에 관하여서는 텔레컨버터 특성상 약간의 제약이 있으므로 「초점 조절 방법(P.141)」을 참조하여 주십시오.

• 상기 이외의 렌즈에는 사용할 수 없습니다. 렌즈 뒷부분이 텔레컨버터에 접촉되어 파손될 우려가 있으므로 장착하지

• VR(손떨림 보정) 기능이 있는 렌즈는 VR 기능을 사용할 수 있습니다(VR 기능 사용 가능 카메라: 니콘 디지털 SLR(니콘 FX/DX 포맷) 카메라 F6, F5, F100, F80시리즈, F75시리즈, F65시리즈).

■ 렌즈 및 파인더 스크린과의 조합 ■ 렌즈 장착, 분리 니콘 F6, F5에는 여러 종류의 파인더 스크린이 있으므로 렌즈나 파인더 스크린의 타입과 촬영 조건에 맞추어 최적의 것을 선택할 수 있습니다. 적합한 파인더 스크린에 관하여서는 조합표(P.146 - P.147)를 참조해 주십시오.

• 사용 할 때는 반드시 파인더 스크린, 각 카메라 및 각 렌즈의 사용 설명서를 아울러 참조해 주십시오.
• 표 중의 기호 및 수치에 대하여서는 다음과 같습니다.

• 텔레컨버터를 장착하기 위하여 렌즈를 카메라에서 분리할 때 는 카 메 라 의 전 원 을 OFF 시 키 고 직 사 광 선 을 피 해

• 텔레컨버터를 렌즈에 장착할 때는 텔레컨버터의 렌즈 분리 레버 을 누르지 않도록 주의해 주십시오. 구도 결정이나 초점 조절 목적으로는 ◎：가장 적당합니다. ◯：시 야의 일부가 잘 보이지 않지만 촬영 결과에는 전혀

Y：스 플릿 프리즘 부분, 마이크로 프리즘 부분 및 십자선 부 분 에 서 는 초 점 을 조 절 할 수 없 습 니 다. 주 위 의 매트면에서 초점을 조절할 수 있습니다. ( )：( )안의 수치는 중앙부 중점 측광일 때 필요한 노출 보정치입니다. 측광치의 보정 방법에 대하여서는 각 카메라의 사용 설명서를 참조하여 주십시오. ：노 출 은 결 정 되 지 않 지 만 초 점 조 절 에 는 사 용 할 수 공란：사용하기 부적당합니다. 단, M스크린일 경우에는 촬영 배율 1/1배 이상의 근접 촬영에 이용하기 때문에 이에

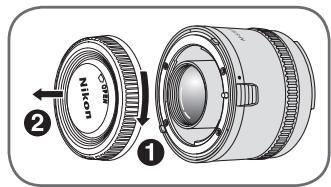

렌즈의 렌즈 탈착 지표를 텔레컨버터의 렌즈 장착 지표 에 맞추어 끼워 넣고 텔레컨버터를 렌즈 뒤쪽에서 보아 반시계 방향으로 멈출 때까지 돌립니다.

텔레컨버터의 렌즈 분리 레버 를 누르면서 텔레 컨버터를 렌즈 뒤쪽에서 보아 시계 방향으로 텔레 컨버터의 렌즈 장착 지표 와 렌즈의 렌즈 탈착 지표가 맞을 때까지 회전시켜

텔레컨버터를 렌즈에 장착하면 렌즈의 밝기가 2단 상당

텔레컨버터의 카메라 장착 지표 을 카메라 렌즈 탈착 지표에 맞추어 끼워 넣고 카메라를 카메라 뒤쪽에서 보아 반시계 방향으로 멈출 때까지 돌립니다.

• 텔레컨버터 단체(單體) 또는 렌즈/텔레컨버터를 카메라에 장착할 때는 카메라의 전원을 OFF 시키고 직사광선을 피해 주십시오. 또한 이 때 카메라 렌즈 분리 버튼을 누르지 않도록 주의하여 주십시오.
• AI 방식의 카메라에 장착할 경우, 노출계 연동 레버가 올려진 카메라에서는 레버가 정확한 위치에 있는지를 확인하고 장착하여 주십시오(상세한 것은 각 카메라의 사용 설명서를 참조하여 주십시오).

카메라 렌즈 분리 버튼을 누르면서 시계 방향으로 카메라 렌즈 탈착 지표와 텔레컨버터의 카메라 장착 지표 이 맞을 때까지 회전시켜 분리합니다.

• CPU AI방식 및 AI방식 카메라와의 조합에서는 TTL 노출 방식과 연동하여 개방 측광을 사용할 수 있습니다(단, AI방식 카메라와 G타입 렌즈와의 조합에서는 측광을 사용할 수

• AI방식 이전의 비AI방식 카메라와의 조합에서는 조리개 측 광 이 됩 니 다(단, 비AI방 식 카 메 라 와 G타 입 렌 즈 와 의 조합에서 측광은 사용할 수 없습니다).
• 텔레컨버터 사용시에 가능한 노출 모드 및 측광 모드에 대하여서는 각 카메라의 사용 설명서를 참조하여 주십시오.

사용하시는 카메라나 촬영 목적에 따라 다음 표와 같은 초점 조절을 선택할 수 있습니다.

니콘 디지털 SLR( 니콘 FX/DX 포맷 ) 카메라

F6, F5, F4 시리즈 , F100, F90X, F90 시리즈 , F80 시리즈 , F75 시리즈 , F70 시리즈 , F65 시리즈 , 프로네어 600i, 프로네어 S 상기 이외의 AF（오토 포커스）카메라 （F3AF ※ 2 제외） AF 이외의 카메라

AF(C/S) 매뉴얼 우선 오토 포커스 , 오토 우선 오토 포커스※ 1

매뉴얼 포커스（포커스 에이드 가능※ 1） AF(C/S)

매뉴얼 포커스（포커스 에이드 가능※ 3）

※1：렌즈의 개방 조리개 값이 F2.8(합성 조리개 값으로 F5.6) 이상 밝기의 AF-S/AF-I 렌즈에서 AF(오토 포커스) 및 포커스 에이드에 의한 초점 조절이 가능합니다. ※2：F3AF카메라에서는 사용할 수 없습니다. ※3：렌즈의 개방 조리개 값이 F2.8(합성 조리개 값으로 F5.6) 이상, F-501에 장착 시에는 F2(합성 조리개 값으로 F4) 이상 밝기의 AF-S/AF-I 렌즈에서 포커스 에이드에 의한 초점 조절이 가능합니다.

• AF-S VR Micro-Nikkor ED 105mm f/2.8G IF는 촬영 배율이 상승함에 따라 촬상 소자(필름면)상에서 상의 밝기는 감소하고 유효 F값(실효 F값)이 커집니다(어두워 집니다).

■ 텔레컨버터의 손질과 취급상의 주의

• CPU 접점 은 더러워지지 않도록 주의하여 주십시오.
• 텔레컨버터 렌즈면의 청소는 먼지를 닦는 정도로 해주십시오. 지문이 묻었을 때는 부드럽고 청결한 목면에 무수알코올(에탄올) 또는 판매중(별매)인 렌즈 클리너를 소량 묻혀 얼룩이 남지 않도록 주의하면서 렌즈 중심에서 바깥둘레 쪽으로 소용돌이를 그리듯이 닦아 주십시오.
• 시너나 벤진 등의 유기용제는 절대로 사용 하지 마십시오.
• 텔레컨버터를 케이스에 넣을 때는 반드시 텔레컨버터 캡과 뒤쪽 덮개를 닫아 주십시오.
• 텔레컨버터를 장기간 사용하지 않을 때는 곰팡이나 녹을 방지하기 위하여 고온 다습한 곳을 피하고 통풍이 잘 되는 장소에 보관해 주십시오. 또한 직사광선이 닿는 곳, 나프탈렌이나 장뇌(樟腦)가 있는 곳도 피해 주십시오.
• 텔레컨버터가 물에 젖으면 부품의 녹이 슬어 고장의 원인이 되므로 주의하여 주십시오.
• 스토브 앞 등 고온인 장소에 두지 마십시오. 온도가 매우 높아지면 외관의 일부에 사용하고 있는 강화 플라스틱이 변형될 수 있습니다.

AF-S/AF-I렌즈 전용 마운트(앞쪽）, 약66 mm（최대 직경）×48 mm （Bayonet 마운트 기준면의 간격）, 전체 길이 약60 mm 약330 g 주요 렌즈와 조합시킨 경우 다음과 같습니다. 주요 렌즈의 2배 조리개 연동 범위： f/2~f/32（유효 F값에서는 f/4~f/64） 주요 렌즈의2배 주요 렌즈의1/2배 최단 촬영 거리： 주요 렌즈와 동일 ※ 개선을 위하여 설계, 외관의 일부를 예고 없이 변경할
