MANUALE UTENTE MB-D10 MULTI-POWER BATTERY PACK NIKON

Ta ur batteripacket 5

Satta i batterier 6

Ta ur batterierna 8

Specificationer. 9

Sakerhetsforeskrifter

Precauzioni inerenti la sicurezza 2
Avviso per gli utenti europei 2
Precauzioni per l'uso 2
Introduzione 3
Multi power battery pack MB-D10 e accessory. 3
Multi power battery pack MB-D10 e accessory
in dotazione 3
Coperchio del vano batteria BL-3
(disponible separamente) 3
Part del multi power battery pack MB-D10. 4
MB-D10 Pulsante di scatto, multiselettore,
ghiere di dato e pulsante AF-ON. 4
MB-D10 Blocco dei comandi 4
Utilizzo del battery pack. 5
Collegamento del battery pack 5
Rimozione del battery pack 5
Inserimento delle batterie 6
Rimozione delle batterie 8
Caratteristica 9

Precauzioni inerenti la sicurezza

Per assicurare un corretto impiego, leggere interamente quello manuale prima di utilizzare il prodotto. Una volta letto, si consiglia di conservare il manuale in un luogo lavoramente accessibile da chiunque farà uso del prodotto.

Avviso per gli utenti europei

Questo symbolo indica che il presente prodotto deve essere smaltito negli apposti contentitori di rifutti.

Le seguenti istruzioni sono rivolte esclusivamenteagli utenti di paesi europei:

• Il presente prodotto deve essere smaltito nel'apposto contentatore di rifiuti. Non smaltire insieme ai rifiuti domestici.
• Per ulteriori informazioni, vi preghiamo di contattare le autorità locali responsabili dello smaltimento dei rifiuti.

Precauzioni per l'uso

• Utilizzare il multi power battery pack MB-D10 solo con fotocamere compatibili.
• Non utilizzato con batterie e portabatterie non raccomandi in quosto manuale. Il multi power battery pack MB-D10 non più essere utilizzato con batterie EN-EL3a/EN-EL3 ricaricabili Li-ion.
• Il multi power battery pack MB-D10 più essereutilizzato con il portabatterie AA MS-40 per ilmulti power battery pack MB-40, ma le prestazioni e il numero di fotte che è possibile scattare con uno stesso set di batterie si riducono.
• Per evitare cortocircuiti causati da oggetti metallici a contatto con i contatti di alimentazione, riposizione il copricontatto quando il multi power battery pack MB-D10 non è utilizzato.

• Se un portabatterie o il coperchio del vano batteria BL-3 opzionale viene rimioso dal multi power battery pack MB-D10, rimuovere le batterie o sistemare il portabatterie nel proprio contentitore per evitare cortocircuiti causati dal contatto con altri oggetti metallici.

• La luce di accesso alla schedà di memoria più accendersi quando il multi power battery pack MB-D10 viene collegato o rimioso nella fotocamera. Ciò non indica un funzionamento errato.

• In caso di emissione di fumo, di odore acre o di rumori insoliti dal battery pack, smettere di utilizzare il dispositivo. Dopao aver rimioso le batterie portare il dispositivo al rivenditore oppure a un centro di assistenza Nikon autorizzato per una verifica.
• Il multi power battery pack MB-D10 non è do-tato di interruptore di alimentazione. Utilizzato l'interruttore di alimentazione della fotocamera per l'accensiono o lo spegnimento.

Introduzione

Grazie per aver acquistato un multi power battery pack MB-D10 da utilizzato con tutte le fotocamere digitali Nikon reflex a obiettivo singolo che lo riportano come accessorio compatibile nel proprio manuale. Il multi power battery pack MB-D10 utilizes una batteria EN-EL3e, EN-EL4a o EN-EL4 ricaricabile oppureotto batterie di tipo AA (alcaline, Ni-MH, al litio o al nickel-manganese) e presenta un pulsante di scatto alternative, un pulsante AF-ON, un multiselettore e ghiere di comando secondaria e principale per scattare foto con orientamento verticale. Le opzioni dei menu della fotocamera consentono di scegliere se utilizzato per prima la batteria della fotocamera o le batterie del multi power battery pack MB-D10. Per ulteriori informazioni, vedere il manuale della fotocamera.

Controllare che gli articoli elencati siano forniti in dotazione con il multi power battery pack MB-D10 (le batterie sono vendute separatamente).

MB-D10

Contenitore portabatterie

Il portabatterie MS-D10EN è inserto nel multi power battery pack MB-D10 al momento della spedizione. Vedere la sezione relativa all'insertimento delle batterie per informazioni su come rimuoverlo.

Copricontatto

• Manuale d'uso (questo manuale)
• Garanzia

Coperchio del vano batteria BL-3 (disponibile separamente)

É necessario un coperchio per il vano batteria BL-3 (disponibile separamente) se si utilizesnato Batterie EN-EL4a o EN-EL4.

Coperchio del vano batteria BL-3

① Copricontatto
② Alloggiamento per coperchio vano batteria
③ Contatti segnale
④ Pulsante AF-ON
⑤ Ghiera di lavoro principale
⑥ Multiselettore
⑦ Ruota di fissaggio
Coperchio vano batteria
⑨ Blocco vano batteria
10 Vano battery
Vite di anticoraggio
12 Contatti di alimentazione
Pulsante di scatto
14 Blocco dei comandi
Ghiera di lavoro secondaria
16 Attacco cavalletto
17 Portabatterie MS-D10EN per batterie EN-EL3e
18 Contatti di alimentazione
19 Contatti di alimentazione (portabatterie EN-EL3e)
20 Portabatterie MS-D10 per batterie AA
Contatti di alimentazione (portabatterie AA)
Coperchio vano batteria BL-3 (disponibile separatamente)

MB-D10 Pulsante di scatto, multiselettore, ghiere di lavoro e pulsante AF-ON

Il multi power battery pack MB-D10 è dotato di un pulsante di scatto (Figura A-13), di un multiselettore (Figura A-6), di una ghiera di lavoro principale (Figura A-5), di una ghiera di lavoro secondaria (Figura A-15) e di un pulsante AF-ON (Figura A-4) da utilizzare quando si scattano fotoc con orientamento verticale. Questi comandi svolgono le stesse funzioni dei comandi corrispondenti sulla fotocamera e sono influenzati dalle modifiche alle opzioni delle impostazioni persona-llizzate (Gruppo a per il pulsante AF-ON, Gruppo f per gli altri controllingi) che riguardano i controlli di questa fotocamera. Per ulteriori informazioni, vedere il manuale della fotocamera.

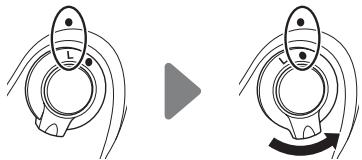

MB-D10 Blocco dei comandi

Il blocco dei comandi (Figura A-14) consente di bloccare i comandi del multi power battery pack MB-D10 per impedirne l'uso accidentale. Prima di utilizzare quosti comandi per scattare delle foto con orientamento verticale, selezionare per rilasciare il blocco come migliorato a destra.

Il blocco dei comandi non è un erruttore di alimentazione. Per accendere e spegnere la fotocamera, utilizzare l'erruttore di alimentazione.

Utilizzo del battery pack

Collegamento del battery pack

Prima di collegare il battery pack, accertarsi che la fotocamera sia spenta e che il blocco dei comandi MB-D10 (Figura A-14) sia nella posizione L (le illustrazioni molto il modello D300).

1 Rimuovere il copricontatto (Figura A- ①) dal battery pack.
2 I contatti per il multi power battery pack MB-D10 si trovano sulla base della fotocamera, dove sono protetti da un copricontatto. Rimuovere quest'ultimo come migliorato in Figura B-① e insertirlo nell'apposto alloggiamento sul multi power battery pack MB-D10 (Figura B-②).
3 Inserire il multi power battery pack MB-D10 (Figura C) facendo attenzione a tenere la vita di anticoraggio del battery pack MB-D10 (C-2) in linea con l'attacco cavalletto (C-1) della fotocamera. Non è necessario rimuovere la batteria alla fotocamera prima di collegare il multi power battery pack MB-D10. Per impostazione predefinita, la batteria insertita nella fotocamera verrà utilizzata solo dopo che la batteria nel multi power battery pack MB-D10 si è esaurita. L'opzione [Ordine batterie] nel menu delle impostazioni personalizzate della fotocamera (Gruppo d) più essere utilizzata per cancellare l'ordine di utilizzo delle batterie. Per ulteri informazioni, videere il manuale della fotocamera.
4 Serrare la ruota di fissaggio ruotandola nella direzione indicata alla freccia LOCK (BLOCCO) (Figura D).

Accertarsi che il coperchio dei contatti della fotocamera si trovi nell'apposto supporto per evitare perdite.

Se si utilizza il soffietto PB-6 con il battery pack MB-D10, è necessario utilizzato gli anelli di prolunga PB-6D e PK-13.

Rimozione del battery pack

Per rimuovere il multi power battery pack MB-D10, spegnere la fotocamera e posizionare il blocco dei comandi su diesso su L, quando allentare la ruota di fissaggio e rimuovere il battery pack MB-D10. Accertarsi di riposizione re coperchio dei contatti sulla fotocamera e il copricontatto sul multi power battery pack MB-D10 quando quest'ultimo non viene utilizzato.

Inserimento delle batterie

Il multi power battery pack MB-D10 più essere utilizzato con una batteria ricaricabile Li-ion EN-EL3e, EN-EL4a o EN-EL4 oppure conotto batterie AA. É necessario un coperchio del vano batteria BL-3 (disponibile separatamente) se si utilizes una batteria EN-EL4a o EN-EL4.

Prima di inseire le batterie, accertarsi che la fotocamera sia spenta e che il blocco dei comandi del multi power battery pack MB-D10 si trovi sulla posizione L.

1Routare il blocco del vano batteria del multi power battery pack MB-D10 su e rimuovere il portabatterie (Figura E).

2 Prepare le batterie come descripto in basso.

EN-EL3e: inseire la batteria in modo che corrisponda alla scanalatura sul portabatterie MS-D10EN, inseire la batteria con la freccia (▲) rivolta verso i contatti di alimentazione del portabatterie (Figura F-①). Premere la batteria delicatamente verso il basso e farla scivolare nella direzione della freccia fino a quando i contatti di alimentazione non risultano inserti correttamente (Figura F-②).

EN-EL4a/EN-EL4: se lo sgancio batteria sul coperchio del vano batteria BL-3 opzionale è posizionato in modo che la freccia (↓) sia visible, far scivolare lo sgancio batteria in modo da coprir la freccia (Figura G-①). Inserire le due proiezioni sulla batteria negli slot corrispondenti sul BL-3 (Figura G-②) e far scivolare lo sgancio del blocco batteria BL-3 per rivelare la freccia.

AA: collocareutto batterie AA nel portabatterie MS-D10 come molto in Figura H, accerantosi che le batterie abbiano l'orientamento corretto.

3 Inserire la batteria o il portabatterie nel multi power battery pack MB-D10 e bloccare il coperchio del vano batteria (Figura l). Accertarsi che la batteria o il portabatterie si inserito complemente prima di spostare il blocco.
4 Accendere la fotocamera e controllare il livello della batteria sul pannello di controllo o nel mirino. Se la fotocamera non si accende, verificare che la batteria sia inserta correttamente.

Livello della batteria

La fotocamera consente di visualizzare il livello della batteria nel modo indicate di seguito:

Batterie EN-EL3e, EN-EL4a e EN-EL4

Pannello di controllo	Mirino	Descrizione
	—	Batteria carica.
	—	Batteria parzialmente scarica.
		Livello batteria basso.Prepare la batteria di riserva.
(lampeggia)	(lampeggia)	Batteria esaurita. Scatto disattivato.

Batterie AA

Pannello di controllo	Mirino	Descrizione
	—	Carica residua.
		Livillo batterie basso.Prepare la batteria di riserva.
(lampeggia)	(lampeggia)	Batterie esaurite. Scatto disattivato.

Un'opzione del gruppo d nel menu delle impostazioni personalizzate. cui è sere utilizzata per cancellare l'ordine di utilizare fotocamera è alimentata con rys pack MB-D10, l'icona B: pannello di controllo.

Per garantire che la fotocamera mostri il livello corretto della batteria quando si utilizzato batterie AA, scegliere l'opzione adatta per [ Tipo di batte

rie nell'MB-D10] nel menu delle impostazioni personalizzate (Gruppo d). Se non viene selezionata l'opzione corretta, la fotocamera può non funzionare come previsto.

Opzione	Tipodi batteria
ΩLR6 LR6 (Alcaline AA)	AA alcalina (LR6)
ΩNiMH HR6 (Ni-MH AA)	AA NiMH (HR6)
ΩFR6 FR6 (Litio AA)	AA Li-ion (FR6)
ΩZR6 ZR6 (Ni-Mn AA)	AA al nickel-manganese (ZR6)

Rimuovere le batterie quando il multi power battery pack MB-D10 non è'utilizzato.

Info Batteria

Le informazioni relative alla batteria (incluse le informazioni sulla calibratura delle batterie EN-EL4a e EN-EL4) quello essere visualizzate dal menu impostazioni

della fotocamera (la batteria della fotocamera è riportata sulla sinistra, il battery pack MB-D10 sulla destra). Se si utilizzato batterie AA, viene riportato solo il livello delle batterie. Per ulteriori informazioni, vedere il manuale della fotocamera.

Note: Le illustrazioni in questa pagina sono state realizzate con il modello D300.

Rimozione delle batterie

Fare attenuation a non lasciar cadere le batterie, il portabatterie o il coperchio del vano batteria opzionale.

1 Ruotare il blocco del vano battera del multi power battery pack MB-D10 su e rimuovere il portabatterie (Figura E).
2 Rimuovere la batteria o le batterie dal portabatterie o dal coperchio del vano batteria opzionale.

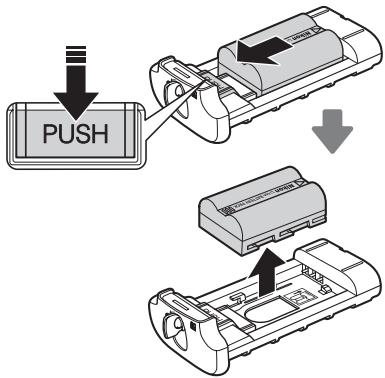

EN-EL3e

Tenendo premuto il pulsante PUSH (SPINGI) del portabatterie, far scivolare la batteria verso il pulsante. Rimuovere la batteria come molto.

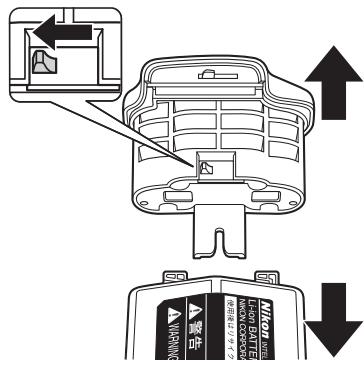

EN-EL4a/EN-EL4

Far scivolare lo sgancio batteria nella direzione individata alla freccia () e rimuovere il coperchio del vano batteria.

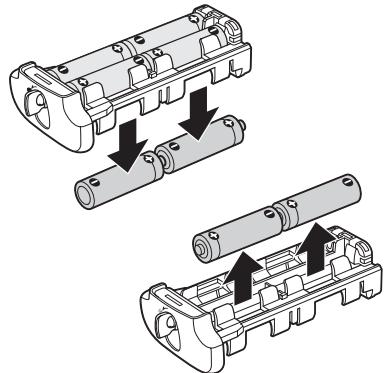

Batterie AA

Rimuovere le batterie come molto. Fare attenzione a non lasciar cadere le batterie quando le si rimuove dal portabatterie.

Caratteristica

Fonte di alimentazione	Una batteria Li-ion ricaricabile EN-EL3e, EN-EL4a o EN-EL4 oppureotto bat- terie AA LR6 alcaline, HR6 Ni-MH, FR6 al litio o ZR6 al nickel-manganese
Temperatura di utilizzo	0°C – 40°C
Dimensioni (L × A × P)	Circa 150,5 × 52 × 75,5 mm
Peso	Circa 290 g, con MS-D10EN, alla Batterie

Le caratteristiche e il design sono soggetti a modifiche alla preavviso.

Batterie EN-EL3e, EN-EL4a e EN-EL4

Le prestazioni delle batterie EN-EL3e, EN-EL4a e EN-EL4 si riducono in presenza di temperature inferiore a circa 10^ . Accertarsi che la batteria sa complemente carica e tenere prima una batteria di riserva calda per sostituurla, se necessario. Le batterie fredde recuperano parte della carica quando vengono riscaldate.

Batterie AA

Data la loro limitata capacité, le batterie AA LR6 alcaline e ZR6 al nickel-manganese devono essere utilizzate solo se non vi sono alternative. L'uso alle basse temperature non è consigliato. In genere, le batterie AA hanno una Capacity inferiore rispetto ad altre sorgenti di alimentazione se utilizzato nel multi power battery pack MB-D10; Si consiglia di utilizzato batterie EN-EL3e, EN-EL4a e EN-EL4 per ottenere prestazioni ottimali.

La capacité delle batterie AA varia in base al produttore e alle condizioni di conservazione e, in alcuni casi, cui quod esessere estreamente bassa; in altri, le batterie AA possono smettere di funzionare prima della data di scadenza. Tenere presente che la capacité delle batterie AA cui ridursi a temperature inferiori a 20^ .

Velocati di avanzamento dei fotogrammi

Le batterie EN-EL4a/EN-EL4 e AA supportano velocità di avanzamento dei fotogrammi più alte rispetto alle batterie EN-EL3e. Per ulteriori informazioni in merito, vedere il manuale della fotocamera.
