Intitulé	Détails
Type de produit	Pack de batterie multi-alimenté pour appareils photo Nikon
Compatibilités	Nikon D700, D300, D300S
Type de batterie	Deux batteries lithium-ion EN-EL4 ou six piles AA
Tension	7.2 V (lors de l'utilisation avec batteries EN-EL4)
Dimensions approximatives	160 x 90 x 70 mm
Poids	Approx. 500 g (sans batteries)
Fonctions principales	Alimentation prolongée, prise en main verticale, commandes supplémentaires pour la prise de vue en mode portrait
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité et les températures extrêmes
Pièces détachées et réparabilité	Réparabilité limitée, pièces de rechange disponibles auprès de Nikon ou de revendeurs agréés
Sécurité	Ne pas exposer à l'eau, éviter les chocs, utiliser uniquement des batteries compatibles
Informations générales	Idéal pour les photographes professionnels nécessitant une autonomie prolongée et une prise en main améliorée

FOIRE AUX QUESTIONS - MB-D10 MULTI-POWER BATTERY PACK NIKON

Comment installer le pack de batteries MB-D10 sur mon appareil photo Nikon ?

Pour installer le MB-D10, retirez le couvercle du logement de la batterie de votre appareil photo, alignez le pack avec les guides, puis poussez-le fermement jusqu'à ce qu'il s'enclenche.

Le pack de batteries MB-D10 ne fonctionne pas avec mon appareil photo, que faire ?

Vérifiez que le pack est correctement installé et que les batteries sont chargées. Assurez-vous également que votre appareil photo est compatible avec le MB-D10.

Quelle est la capacité de batterie maximale que je peux utiliser avec le MB-D10 ?

Le MB-D10 peut utiliser soit des piles AA (alcalines ou rechargeables), soit une batterie rechargeable Nikon EN-EL4a.

Comment savoir si le MB-D10 est correctement alimenté ?

Lors de l'utilisation du pack, vérifiez que les indicateurs de batterie sur votre appareil photo fonctionnent correctement. Si l'appareil s'éteint ou affiche une erreur, cela peut indiquer un problème d'alimentation.

Puis-je utiliser le MB-D10 pour charger mes batteries ?

Non, le MB-D10 ne charge pas les batteries. Vous devez utiliser un chargeur externe pour recharger vos batteries.

Le MB-D10 est-il étanche ?

Le MB-D10 n'est pas étanche. Évitez de l'exposer à l'eau ou à des environnements humides pour garantir son bon fonctionnement.

Est-il possible d'utiliser le MB-D10 avec d'autres modèles d'appareils photo Nikon ?

Le MB-D10 est conçu spécifiquement pour certains modèles de Nikon. Vérifiez la compatibilité de votre appareil photo dans le manuel d'utilisation.

MODE D'EMPLOI MB-D10 MULTI-POWER BATTERY PACK NIKON

Manuel d'utilisation

Käyttoohje

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

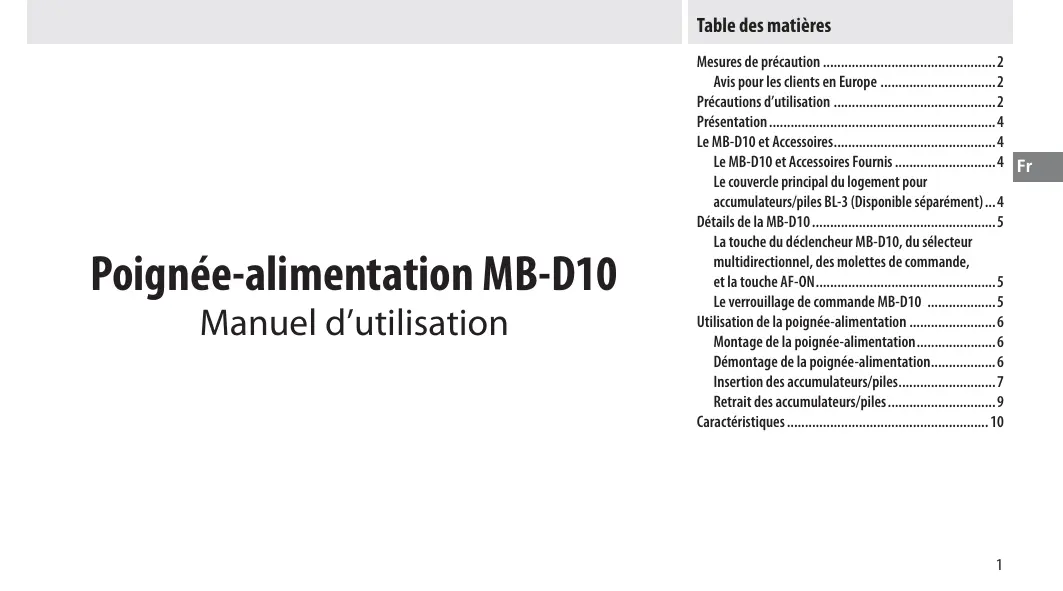

Manuel d'utilisation

Mesures de précaution 2

Avis pour les clients en Europe 2

Précautions d'utilisation 2

Présentation 4

Le MB-D10 et accessoires 4

Le MB-D10 et accessoires fournis 4

Le couvercle principal du logement pour accumulateurs/piles BL-3 (Disponible séparément)...4

Détails de la MB-D10 5

La touche de déclencher MB-D10, du sélecteur multidirectionnel, des molettes de commande, et la touche AF-ON. 5

Le verrouillage de commande MB-D10 5

Utilisation de la poignée-alimentation 6

Montage de la poignée-alimentation. 6

Démontage de la poignée-alimentation. 6

Insertion des accumulateurs/piles. 7

Retrait des accumulateurs/piles 9

Caractéristiques 10

Mesures de précaution

Afin de garantir le bon fonctionnement de l'appareil, lisez attentivement ce manuel avant d'utiliser le produit. Après en avoir pris connaissance, placez-le dans un endroit où il pourrait être consulté par toutes les personnes qui utilisent le produit.

Ce symbole indique que ce produit doit être collecté séparément.

Les mentions suivantes s'appliquent uniquement aux utilisateurs situés dans les pays européens :

• Ce produit doit être recueilli séparément dans un point de collecte et ne doit pas être jeté avec les déchets.
• Pour plus d'informations, contactez votre revendeur ou les autorités locales chargées de la gestion des déchets.

Précautions d'utilisation

• Le MB-D10 s'utilise uniquement avec des appareils photo compatibles.
• Ne pas utiliser les piles et supports de piles non-recommandés dans ce manuel. Le MB-D10 ne s'utilise pas avec les piles rechargeables EN-EL3a/EN-EL3 Li-ion. Le MB-D10 peut être utilisé avec le support de piles MS-40 AA pour le bloc-piles multipower MB-40, mais la performance sera déséquilibrée et le nombre de photographies pouvant être prises avec une chaîne simple de piles va chuter.
• Pour éviter tout court-circuit dû au contact entre des objets métalliques et les contacts de l'alimentation, replacez le couvercle des contacts lorsque vous n'utilisez pas la MB-D10.
• eurs/piles optionnel BL-3 est retiré du MB-D10, ranger les piles ou mettre le support ou le logement dans la boîte du support afin d’éviter les courts-circuits causés par le contact avec d’autres objets métalliques.
• La lampe d'accès à la carte mémoire devrait s'allumer lorsque le MB-D10 est fixé ou retiré de l'appareil photo, mais il ne s'agit pas d'un dysfonctionnement.
• Si vous remarquerez que de la fumée, une odeur ou un bruit inhabituel provient de la poignée-alimentation, cessez immédiatement de l'utiliser. Après avoir retiré les accumulateurs ou les piles, portez le produit à un centre de service Nikon agréé pour le faire inspecter (veillez à ne pas vous brûler).
• La MB-D10 ne comporte pas de commutateur marche-arrêt. Pour l'allumer ou l'éteindre, utilisez le commutateur marche-arrêt de l'appareil photo.

Avertissements à l'attention des utilisateurs américains

Cet équipement a été testé et trouvé conforme aux limites définies pour les appareils numériques de classe B selon la partie 15 de la réglementation FCC. Ces limites assurent une protection raisonnable contre les interférences dangereuses lorsque l'équipement est utilisé en environnement résidentiel. Cet équipement génère, utilise et peut irradier des radiofréquences qui peuvent, en cas d'une installation et d'une utilisation contraires aux instructions, provoquer des interférences néfastes aux communications radio. Cependant, il n'existe aucune garantie que ce matériel ne provoquera pas des interférences dans une installation particulière. Si ce matériel provoque effectivement des interférences préjudiciables à la réception radio ou télévisée, ce qui peut être déterminé en allumant et en éteignant le matériel, l'utilisateur est vivement encouragé à essayer de corriger ces interférences en ayant recours à une ou plusieurs des mesures suivantes:

• Réorientez ou repositionnez l'antenne de réception.
• Augmentez la distance séparant l'équipement du récepteur.

MB-D10

• Connectez l'appareil photo à une prise reliée à un circuit différent de celui où est connecté le récepteur.
• Consultez un revendeur ou un technicien radio/télévision spécialisé.

Avertissements

Modifications: Le FCC demande qu'il soit notifié à l'utilisateur que tout changement ou modification sur cet appareil qui n'aurait pas été expressément approuvé par Nikon Corporation peut annuler tout droit à l'utilisateur d'utiliser l'équipement.

Nikon Inc.,

Attention

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Nos vous remercions de l'achat d'une Poignee-alimentation MB-D10 à utiliser avec les appareils photo numériques reflex un objectif Nikon qui mentionnent le MB-D10 comme un accessoire compatible dans le manuel de l'appareil photo. Le MB-D10 utilise une pile rechargeable EN-EL3e, EN-EL4a, ou EN-EL4 ou huit piles AA (alcalines, Ni-MH, lithium, ou nickel-mangané) et inclut une touche du déclencheur secondaire, une touche AF-ON, un selecteur multidirectionnel, et une molette de commande secondaire pour prendre des photos en orientation portrait ("vertical"). Les options du menu de l'appareil permettent à l'utilisateur de choisir si sont utilisées d'abord les piles de l'appareil ou celles dans le MB-D10; se reporter au manuel de l'appareil pour plus de détails.

Le mb-d10 et accessoires fournis

Confirmer que les éléments suivants sont fournis avec le MB-D10 (piles sont vendues séparément).

MB-D10

Support MS-D10EN pour les piles EN-EL3e

Support MS-D10 pour les piles AA

Boîte du support

Le MS-D10EN est inséré dans le MB-D10 à la livraison. Se reporter à "Insertion des accumulateurs/piles" pour obtenir des informations sur comment insérer le support des piles.

Couvercle des contacts

• Manuel d'utilisation (ce manuel) Garantie

Le couvercle principal du logement pour accumulateurs/piles bl-3 (disponible séparation)

Un couvercle principal du logement pour accumulateurs/piles BL-3 (disponible séparément) est requis lors de l'utilisation de piles EN-EL4a ou EN-EL4.

Un couvercle principal du logement pour accumulateurs/piles BL-3

Détails de la MB-D10 (figure a)

① Couvercle des contacts ② Support pour le couvercle principal des contacts de l'appareil ③ Contacts de couplage des signaux ④ Touche AF-ON ⑤ Molette de commande principale ⑥ Sélecteur multidirectionnel ⑦ Roue de montage ⑧ Une boucle du logement pour accumulateurs/piles (⑨) Un couvercle principal du logement pour accumulateurs/piles ⑩ Logement pour accumulateurs/piles ⑪ Vis de montage ⑫ Contacts de l'alimentation ⑬ Déclencheur ⑭ Verrouillage de commande ⑮ Molette de commande secondaire ⑯ Filetage de fixation sur pied Support MS-D10EN pour les piles EN-EL3e ⑰ Contacts de l'alimentation ⑱ Bornes d'alimentation (support de piles EN-EL3e) Support MS-D10 pour les piles AA ⑲ Bornes d'alimentation (support de piles AA) ⑳ Le couvercle principal du logement pour accumulateurs/piles BL-3 (Disponible séparément)

La touche du déclencheur mb-d10, du sélecteur multidirectionnel, des molettes de commande, et la touche af-on

Le MB-D10 est équipé d'une touche du déclencheur (Figure A-13), d'un sélecteur multidirectionnel (Figure A-6), d'une molette de commande principale (Figure A-5), d'une molette de sous-commande (Figure A-15), et d'une touche AF-ON (Figure A-4) à utiliser pour prendre des photographies orientées à la verticale ("vertical", ou portrait). Ces commandes remplissent les mêmes fonctions que les commandes correspondantes sur l'appareil et sont concernées par les modifications apportées aux options du Menu des réglages personnalisés (Groupe a pour la commande AF-ON, Groupe f pour les autres commandes) qui ont une incidence sur ces mêmes commandes. Se reporter au manuel de l'appareil pour plus d'informations.

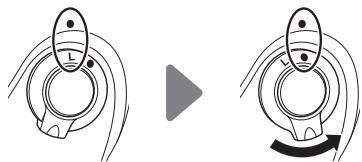

Le verrouillage de commande mb-d10

Le verrouillage de commande (Figure A-14) verrouille les commandes sur le MB-D10 afin d'éviter une utilisation maladroite. Avant d'utiliser ces commandes pour prendre des photographies orientées à la verticale (portrait), sélectionner ● pour relâcher le verrou comme indiqué à droite.

Le verrouillage de commande n'est pas un interrupteur d'alimentation. Utiliser l'interrupteur d'alimentation pour allumer et éteindre l'appareil photo.

Montage de la poignée-alimentation

Avant de monter la poignée-alimentation, assurez-vous que l'appareil photo est éteint et que le verrouillage de commande de la MB-D10 (figure A-14) est en position L (les illustrations représentent le D300).

1 Retirer le couvercle des contacts (Figure A-①) du bloc-Piles. 2 Les contacts du MB-D10 sont situés dans la base de l'appareil photo, où ils sont protégés par le couvercle principal des contacts. Retirer le couvercle des contacts comme indiqué dans la Figure B-① et le mettre dans le support du couvercle principal des contacts situé sur le MB-D10 (Figure B-②). 3 Insérer le MB-D10 (Figure C), en maintenant la vis de montage du MB-D10 (C-2) alignée avec le filtre de fixation sur pied de l'appareil photo (C-1). Il n'est pas nécessaire de retirer les piles de l'appareil photo avant de connecter le MB-D10. Dans les réglages par défaut, les piles insérées dans l'appareil photo seront utilisées uniquement après l'épuisement des piles dans le MB-D10. L'option [Ordre d'alimentation] dans le menu des réglages person. de l'appareil photo (Groupe d) peut être utilisée pour modifier l'ordre dans lequel les piles sont utilisées. Se reporter au manuel de l'appareil pour plus de détails. 4 Serrer la roue de fixation en la faisant tourner dans le sens indiqué par la flèche LOCK (Figure D).

Bien s'assurer de mettre le couvercle principal des contacts de l'appareil dans le support du couvercle principal des contacts afin d'éviter qu'il se relâche.

Des bagues allongées auto PB-6D et PK-13 sont requises pour utiliser le soufflet PB-6 avec la MB-D10.

Démontage de la poignée-alimentation

Pour retirer le MB-D10, éteindre l'appareil photo et régler le verrouillage de commande du MB-D10 sur L, puis relâcher la roue de fixation et retirer le MB-D10. Bien s'assurer de mettre le couvercle principal des contacts sur l'appareil et le couvercle des contacts sur le MB-D10 lorsque le bloc-Piles n'est pas utilisé.

Insertion des accumulateurs/piles

Le MB-D10 s'utilise avec un accumulateur Li-ion rechargeable EN-EL3e, EN-EL4a, ou EN-EL4, ou avec huit piles AA. Un couvercle principal du logement pour accumulateurs/piles BL-3 (disponible séparément) est requis lors de l'utilisation d'une pile EN-EL4a ou EN-EL4.

Avant l'insertion des piles, bien s'assurer que l'appareil est éteint et que le verrouillage de commande du MB-D10 est en position L.

Tourner la boucle du logement pour accumulateurs/piles du MB-D10 sur et retirer le support de la batterie (Figure E). Préparer les piles comme indiqué ci-dessous.

EN-EL3e : Aligner les encoches de la pile avec les parties saillantes du support MS-D10EN, insérer la pile avec la flèche (▲) sur la pile orientée vers les contacts d'alimentation du support de la pile (Figure F-①). Appuyer légèrement sur la pile vers le bas et la faire glisser dans le sens indiqué par la flèche jusqu'à ce que les contacts d'alimentation s'encliquètent en place (Figure F-②).

EN-EL4a/EN-EL4: Si le déclencheur de la pile situé sur le logement pour accumulateurs/piles optionnel BL-3 est positionné de manière à ce que la flèche (▲) soit visible, glisser la pile afin de couvrir la flèche (Figure G-①). Insérer les deux encoches sur la pile dans les fentes d'alignement du BL-3 (Figure G-②) et glisser le verrou de la pile BL-3 pour découvrir la flèche.

Mettre huit piles AA dans le support de piles du MS-D10 comme indiqué sur la Figure H, et s'assurer que les piles sont dans le bon sens.

3 Insérer la pile ou le support de la pile dans le MB-D10 et verrouiller le couvercle principal du logement pour accumulateurs/piles (Figure l). S'assurer que la pile ou le support de la pile est pleinement inséré avant de tourner la boucle. 4 Allumer l'appareil photo et vérifier le niveau de la pile sur le panneau de commande ou le viseur. Si l'appareil ne se met pas sous tension, vérifier que la pile est insérée correctement.

Charge des accumulateurs/piles

L'appareil affiche le niveau de charge de la façon suivante:

Piles EN-EL3e, EN-EL4a, et EN-EL4

Écran de contrôle	Viseur	Description
	—	Accumulateur(s) entièrementcharge(s).
	—	Accumulateur(s) partielle-ment déchargé(s).
		Niveau de charge faible. Prévoyez un ou deux accumula-teurs de rechange.
(clignote)	(clignote)	Accumulateur(s) déchargé(s).Déclencheur désactivé.

Piles AA

Écran de contrôle	Viseur	Description
—	Charge restante.
—	Niveau de charge faible. Prévoyez des piles de rechange.
— (clignote)	— (clignote)	Piles déchargées. Déclencheur désactivé.

Une option dans le Groupe d du menu des réglages person. de l'appareil photo peut être utilisée pour modifier l'ordre dans lequel Lorsque l'appareil photo tion du MB-D10, une icône panneau de commande.

Afin d'assurer que l'appareil photo montre le niveau de batterie correct lorsque des piles AA batteries sont utilisées, sélectionner l'option appropriée pour [Piles

pour MB-D10] dans le menu des réglages personnalisés de l'appareil (Groupe d). Si une option incorrecte est sélectionnée, l'appareil risque de ne pas fonctionner comme il convient.

Option	Type de pile
ΩLR8 LR6 (AA alcaline)	AA alcalines (LR6)
ΩN-MH HR6 (AA Ni-MH)	AA NiMH (HR6)
ΩFR8 FR6 (AA lithium)	AA lithium (FR6)
ΩZR8 ZR6 (AA Ni-Mn)	AA nickel-manganèse (ZR6)

Retirez les accumulateurs/piles lorsque vous n'utilisez pas la MB-D10.

les piles sont utilisées. L'alimentation est affichée sur le

Infos accumulateur

Les informations concernant l'accumulateur (y compris le calibrage pour les piles EN-EL4a et EN-EL4) s'affichent dans le menu des ré

Les réglages de l'appareil (la pile de l'appareil photo est listée sur la gauche, le MB-D10 sur la droite). Seul le niveau des piles est listé lorsque les piles AA batteries sont utilisées. Se reporter au manuel de l'appareil pour plus de détails.

Remarque: Les illustrations sur cette page concernent le D300.

Retrait des accumulateurs/piles

Veiller à ne pas faire chuter les piles, le support, ou le couvercle principal du logement pour accumulateurs/piles.

1 Tourner la boucle du logement pour accumulateurs/piles du MB-D10 et retirer le support de la batterie (Figure E). 2 Retirer la pile ou les piles du support ou du couvercle principal du logement pour accumulateurs/piles.

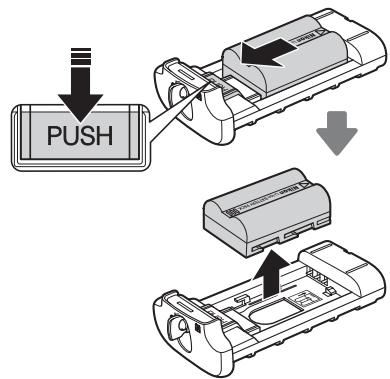

EN-EL3E

En appuyant sur la touche PUSH, faire glisser la pile vers la touche. La pile peut ensuite être retirée comme indiquée.

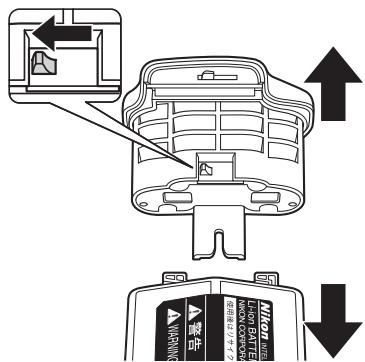

EN-EL4A/EN-EL4

Glisser le déclencheur de la pile dans le sens indiqué par la flèche («) et refermer le couvercle principal du logement pour accumulateurs/piles.

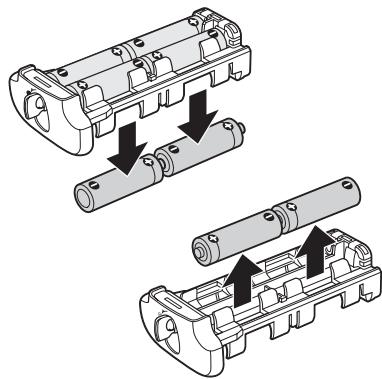

Piles AA

Retirer les piles comme indiqué. Veiller à ne pas faire chuter les piles en les retenant du support.

Caracteristiques

Alimentation	Un accumulateur li-ion rechargeable EN-EL3e, EN-EL4a, ou EN-EL4 ou encore huit piles AA LR6 alcalines, HR6 Ni-MH, FR6 lithium, ou ZR6 nickel-manganèse.
Température de fonctionnement	0 – 40 °C
Dimensions (L × H × P)	150,5 × 52 × 75,5 mm environ
Poids	Approximativement 290 g, avec le MS-D10EN mais sans compte ter les piles.

Les caractéristiques et la conception peuvent être modifiées sans préavis.

Piles EN-EL3e, EN-EL4a, et EN-EL4

Le fonctionnement des piles EN-EL3e, EN-EL4a, et EN-EL4 fait chuter la température au-dessous de 10°C. Bien s'assurer que la pile est pleinement chargée et garder une pile de rechange chaude à porter de main au cas où un échange serait nécessaire. Les piles froides retrouvent quelque peu de leur puissance lorsqu'elles sont réchauffées.

Piles AA

A cause de leur capacité limitée, les piles AA LR6 alcalines et ZR6 nickel-manganese devraient être utilisées uniquement lorsqu'une autre alternative n'est pas possible. L'utilisation n'est pas recommandée à basse température. En général, les piles AA ont moins de capacité lorsque elles sont utilisées sur le MB-D10 que d'autres sources d'alimentation ; les piles EN-EL3e, EN-EL4a, et EN-EL4 sont recommandées pour une meilleure performance.

La capacité des piles AA varie selon les conditions de fabrication et de stockage et peut s'avérer parfois extrêmement faible ; dans certains cas, les piles AA poursuivent s'arrêter de fonctionner après leur date d'expiration. Remarquez que la capacité des piles AA pourrait chuter à des températures au-dessous de 20°C.

Seuil d'avance image par image

Les piles AA EN-EL4a/EN-EL4 et AA supportent des seuils d'avance image par image plus importants que les EN-EL3e. Pour plus d'information sur les seuils d'avance image par image, voir le manuel de l'appareil.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
