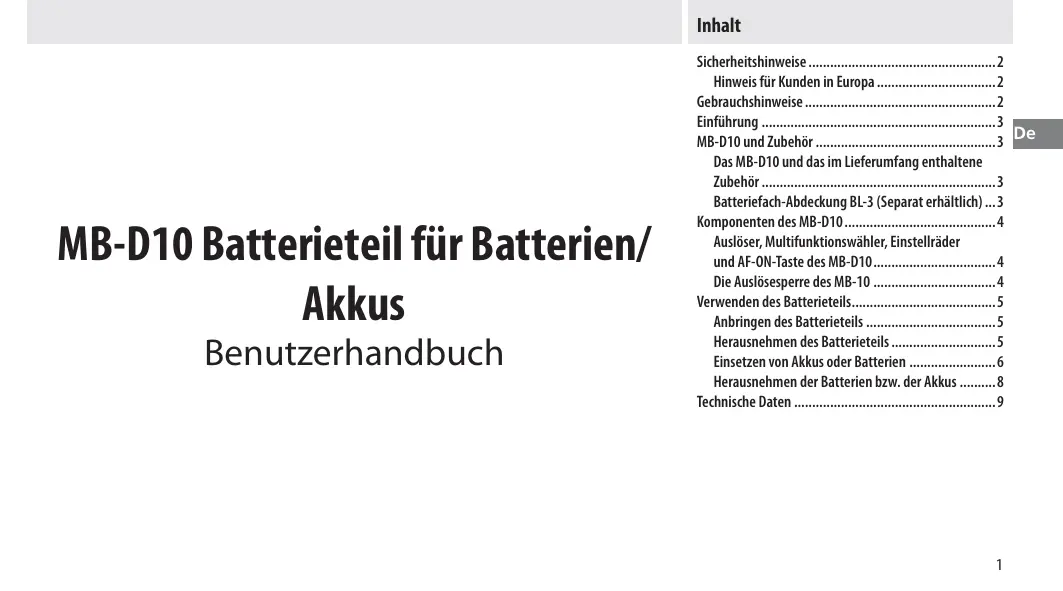

BEDIENUNGSANLEITUNG MB-D10 MULTI-POWER BATTERY PACK NIKON

MB-D10 Batterieteil für Batterien/Akkus

Benutzerhandbuch

Sicherheitshinweise 2

Hinweis fur Kunden in Europa 2

Gebrauchshinweise 2

Einführung 3

MB-D10 und Zubehör 3

Das MB-D10 und das im Lieferumfang enthaltene

Zubehor 3

Batteriefach-Abdeckung BL-3 (Separat erhältlich) ... 3

Komponenten des MB-D10 4

Ausloser, Multifunktionswahler, Einstellrader

und AF-ON-Taste des MB-D10 4

Die Auslösesperre des MB-10 4

Verwendend des Batterieteils. 5

AnbringendesBatterieteils 5

Herausnehmen des Batterieteils 5

Einsetzen von Akkus oder Batterien 6

Herausnehmen der Batterien bzw. der Akkus 8

Technische Daten 9

Sicherheitshinweise

Bitte lessen Sie diese Anleitung vor der Verwendung des Batterieteils aufmerksam durch. Bewahren Sie die Anleitung stets griffbereit auf, so dass sie allen Personen, die das Batterieteil verwenden, direkt zugänglich ist.

Hinweis für Kunden in Europa

Durch these Symbol wird angezeigt, dass these Produkt getrennt entsorgt werden muss.

Folgendes gilt für Verbraucher in europäischen Ländern:

• Dieses Produkt muss an einer geeigneten Sammelstelle separaten. Eine Entsorgung über den Ha zulässig.

• Weitere Informationen erhalten Sie bei ihrem Fachhändler oder bei den für die Abfallentsorgung zuständigen Behörden bzw. Unternehmen.

Gebrauchshinweise

• Das MB-D10 kann nur mit kompatiblen Kameras verwendet werden.
• Verwenden Sie das Batterieteil nur mit Batterien oder Batteriehaltern, die in dieser Bedienungsanleitung empfohlen werden. Das MB-D10 kann nicht mit Lithium-lonen-Akkus vom Typ EN-EL3a/EN-EL3 verwendet werden.
• Das MB-D10 kann mit dem Halter für Mignonzellen MS-40 für den Multi-Power-Akku MB-40 verwendet werden. Die Leistung wird dadurch jedoch beeinträchtigt und die Anzahl der Fotos, die mit einem einfachen Satz Batterien aufgenommen werden konnen, verringgert sich.
• Damit keine Metalobjekte die Kontakte für die Spanningsversorgung berühren und eventuell einen Kurzschluss verursachen, muss bei Nicht-benutzung des MB-D10 der Kontaktdeckel aufgesetzt werden.

• Wird die Abdeckung eines Batteriehalters oder die Abdeckung des optionalen Batteriefachs BL-3 vom MB-D10 entfern, müssen die Batterien zur Vermeidung von Kurzschlüssen, wie sie durch die Berührung mit anderen Metalobjecteken auftreten können, entfern oder der Halter bzw. die Abdeckung ins Halterfach gelegt werden.

• Die Zugriffslampe der Speicherkarte konnte aufleuchten, wenn das MB-D10 an die Kamera angebracht oder von der Kamera entfernt wird. Dies stellt jeder keine Fehlfunktion dar.

• Falls vom Multifunktionshandgriff Rauch oder ungewöhnliche Gerüche oder Gerausche ausgehen, sollenn Sie das Gerät sofort außer Betriebnehmen. Nehmen Sie die Batterien bzw. Akkus aus dem Multifunktionshandgriff, und setzen Sie ihn von Ihr frem Machhandler oder vom Nikon-Kundendienst überprüfen.
• Das MB-D10 verfügbar über keinen Ein-/Ausschalter. Das Gerät wird über den Ein-/Ausschalter der Kamera gesteuet.

Einführung

Vielen Dank, dass Sie sich für das MB-D10 Batterieitel für Batterien/Akkus entschieden haben. Sie können das Batterieitel mit allen digitalen Spiegelreflexkameras von Nikon verwenden, bei denen das MB-D10 als compatibles Zubehörteil in der Bedienungsanleitung der Kamera verzeichnet ist. Das MB-D10 kann eine Batterie des Types EN-EL3e, EN-EL4a oder EN-EL4 oder acht Mignonzellen (Alkali-, Ni-MH-, Lithium- oder Nickel-Mangan-Mignonzellen) aufnehmen. Außer dem befindet sich am Batterieitel ein zusätzlicher Ausloserer, eine AF-ON-Taste, ein Multifunktswahler sowie hinterere und vordere Einstellräder für Aufnahmen im Hochformat (Portrait). Mit den Menüoptionen der Kamera kann der Benutzer wahren, ob die Kamerabatterie oder die Batterien im MB-D10 zuerst verwendet werden sollen;lesen Sie hinsichtlich weiterer Einzelheiten die Bedienungsanleitung der Kamera.

MB-D10 und Zubehor

Das MB-D10 und das im Lieferumfang enthaltene Zubehör

Versichert Sie sich, dass die folgenden Bestandteile im Lieferumfang des MB-D10 enthalten sind (Die Batterien werden getrennt vertrieben).

MB-D10

Halter MS-D10EN für Batterien des Types EN-EL3e

Halter MS-D10 für Mignonzellen

Haltertasche

Der MS-D10EN wird beim Versand in das MB-D10 eingelegt. Siehe hinsichtlich weiterer Informationen zur Abnahme des Batteriehalters den Abschnitt "Einsetzen von Akkus oder Batterien".

Kontaktdeckel

• Benutzerhandbuch (diese Anleitung)
• Garantie

Batteriefach-Abdeckung BL-3 (Separat erhältlich)

Eine Batteriefachs -Abdeckung BL-3 (separate erhältlich) ist bei der Verwendung von Batterien des Types EN-EL4a oder EN-EL4 erforderlich.

Batteriefachs -Abdeckung BL-3

Koponenten des MB-D10 (Abbildung A)

① Kontaktdeckel
② Halter für die Abdeckung des Kamerakontakts
③ Signalkontakte
④ AF-ON-Taste
⑤ Hinteres Einstellrad
⑥ Multifunktionswahler
⑦ Adapterrad
Batteriefach -Abdeckung
⑨ Batteriefach -Verriegelung
10 Batteriefach
① Befestigungsschraube
12 Kontakte für die Spannungsvorsorgung
13 Auslser
14 Auslösesperre
Vorderes Einstellrad
16 Stativgewinde
17 Halter MS-D10EN für Batterien des Typs EN-EL3e
18 Kontakte für die Spannungsvorsorgung
19 Kontakte für die Spannungsvorsorgung (Batteriehalter für Batterien des Typs EN-EL3e)
20 Halter MS-D10 für Mignonzellen
2 Kontakte für die Spannungsvorsorgung (Batteriehalter für AA-Batterien)
2 Batteriefach -Abdeckung BL-3 (getrennt vertrieben)

Ausloser, Multifunktionswahler, Einstellrader und AF-ON-Taste des MB-D10

Das MB-D10 verfügbar über einen Auslöser (Abbildung A-13), einen Multifunktswähler (Abbildung A-6), ein hinteres Einstellrad (Abbildung A-5), ein vorderes Einstellrad (Abbildung A-19) und eine AF-ON-Taste (Abbildung A-4). Verwenden Sie diese Funktionen, wenn Sie Aufnahmen im Hochformat ("hoch," oder Portrauit) durchführen. Diese Bedienelemebe haben dieselbe Funktion wie die entsprechenden Bedieneleme an der Kamera und werden durch Änderungen der Optionen im individuellen Einstellmenu (Gruppe a für die AF-ON-Taste, Gruppe f für andere Bedienelemeite), die diese Kamerabedieneleme beeinflussen, beeinträchtigt. Lesen Sie hinsichtlich weiterer Informationen die Bedienungsanleitung der Kamera.

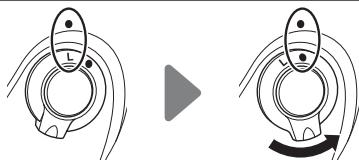

Die Auslösesperre des MB-D10

Die Auslösesperre (Abbildung A-14) sperrt die Bedienelemente auf dem MB-D10, um eine versehentliche Betätigung zu vermeiden. Bevor Sie diese Bedienelemente für Aufnahmen im Hochformat (Portrait) verwenden, wahren Sie ●, um die Sperre wie rechts dargestellt aufzuheben.

Die Auslösesperre ist kein Schalter zur Spannungssversorgung. Verwenden Sie den Ein-/Ausschalter der Kamera, um diese ein- oder auszuschalten.

Verwendendes Batterieteils

Anbringen des Batterieteils

Stellen Sie vor dem Anbringen des Batterieteils MB-D10 sicher, dass die Kamera ausgeschaltet ist und dass der Auslöser am Batterieteil mit der Auslösesperre (Abbildung A-14) in der Position L ist (die Abbildungen zeigen die D300).

1 Nehmen Sie den Kontaktdeckel (Abbildung A-①) vom Akku ab.
2 Die Kontakte für den MB-D10 befinden sich am Boden der Kamera, an dem sie durch eine Kontaktabdeckung geschützt werden. Nehmen Sie die Kontaktabdeckung wie in Abbildung B-① dargestellt ab und legen Sie in den Kontaktabdeckungshalter des MB-D10 (Abbildung B-②).
3 Legen Sie das MB-D10 (Abbildung C) ein und halten Sie die MB-D10-Befestigungsschraube (C-2) mit dem Stativgewinde der Kamera (C-1) ausgerichtet. Die Batterie muss vor dem Anschluss des MB-D10 nicht aus der Kamera genommen werden. Die Batterien, die in die Kamera eingelegt wurden, werden nur dann verwendet, wenn die Batterie im MB-D10 entladen ist (Standardeinstellung). Mit der Option [Akkureihenfolge] im individuellen Einstellmenü der Kamera (Gruppe d) kann die Reihenfolge geändert werden, in der die Batterien verwendet werden. Lesen Sie hinsichtlich weiterer Einzelheiten die Bedienungsanleitung der Kamera.
4 Ziehen Sie das Adapterrad durch Drehen in der durch den LOCK-Pfel angezeigten Richtung fest (Ab-bildung D).

Stellen Sie sich, dass sich die Kontaktabdeckung der Kamera im Halter der Kontaktabdeckung befindet, damit sie nicht verloren gehen.

Bei Verwendung des Balgengeräts PB-6 mit dem MB-D10 sind die Zwischenringe PB-6D und PK-13 erforderlich.

Herausnehmen des Batterieteils

Schalten Sie die Kamera für die Herausnahme des MB-D10 aus und stellen Sie die Auslösesperre auf dem MB-D10 auf L, lösen Sie anschließend das Adapterrad und nehmen Sie das MB-D10 ab. Stellen Sie safer, dass Sie die Kontaktabdeckung wieder auf die Kamera und die Kontaktkappe wieder auf das MB-D10 setzen, wenn der Akku nicht verwendet wird.

Einsetzen von Akkus oder Batterien

Das MB-D10 kann mit einem Lithium-Ionen-Akku des Types EN-EL3e, EN-EL4a oder EN-EL4 oder mit acht Mignonzellen verwendet werden. Eine Batteriefach -Abdeckung BL-3 (getrennt erhältlich) ist bei der Verwendung von Batterien des Types EN-EL4a oder EN-EL4 erforderlich.

Stien Sio der Baterien sier, d the Kera ausgeltit ist und dass sich die Ausesperre des MB-D10 in der L -Position befindet.

1 Drehen Sie die Batteriefach -Verriegelung des MB-D10 auf und behmen Sie den Batteriehalter ab (Abbildung E).

2 Bereiten Sie die Batterien wie unter beschrieben vor.

EN-EL3e: Passen Sie die Vertiefungen der Batterie auf die Projektierungen auf den Halter MS-D10EN, legen Sie die Batterie mit dem Pfeil (▲) auf der Batterie in Richtung der Kontakte für die Spanningsversorgung des Batteriehalters ein (Abbildung F-①). Drücken Sie die Batterie leicht nach unten und schiben Sie sie in Pfeilrichtung, bis die Kontakte für die Spanningsversorgung einrasten (Abildung F-②).

EN-EL4a/EN-EL4: Wenn der Batterieausloser der optionalen Batteriefach -Abdeckung BL-3 so positioniert ist, dass der Pfei (↓) zu sehen ist, schiben Sie den Batterieausloser so welt, dass er den Pfeil bedeckt (Abbildung G-①). Schiben Sie die zwei Projektierungen auf der Batterie in die passenden Schlitze auf der BL-3 (Abbildung G-②) und schiben Sie den Batteriespermausloser des BL-3 so welt, dass der Pfeil zu sehen ist.

Mignonzellen: Legen Sie acht Mignonzellen, wie in Abbildung H darestellt, in den Batteriehalter MS-D10 und versichern Sie sich, dass die Batterien ordnungsgemäß eingelegt sind.

3 Legen Sie die Batterie oder den Batteriehalter in den MB-D10 ein und verriegeln Sie die Batteriefach -Abdeckung (Abbildung I). Stellen Sie sicher, dass die Batterie oder der Halter vollständig eingelegt wurden, bevor Sie die Verriegelung betätigten.
4 Schalten Sie die Kamera ein und überprüfen Sie die Batteriekapazität auf dem Bedienfeld oder im Sicher. Falls sich die Kamera nicht einschalten lasst, überprüfen Sie, ob die Batterien korrekt eingelegt wurden.

Akku-/Batteriekapazitat

An der Kamera wird die Kapazität der Akkus bzw. der Batterien folgendermaßen angezeigt:

Batterien des Types EN-EL3e, EN-EL4a und EN-EL4

Display	Sucher	Beschreibung
	—	Akker vollständig aufgeladen.
	—	Akker teilweise entladen.
		Akkukapazität besteht zur Neige. Halten Sie Ersatzakkus bereit.
(blinkt)	(blinkt)	Akker ist leer. Auslöser gespert.

Mignonzellen

Display	Sucher	Beschreibung
	—	Verbleibende Ladung.
		Batteriekapazität Goes zur Neige. Halten Sie Ersatzbatterien bereit.
(blink)	(blink)	Batterien sind entlagen. Auslöser gesetzt.

Eine Option in der Gruppe im individuellen Einstellmenü der Kamera, kann dazu benutzt werden, um die Reihenfolge zu änder verwendet werden. Wenn MB-D10 bezieht, wird au Symbol BP angezeigt.

Um sicherzustellen, dass die Kamera bei der Verwendung von Mignonzellen die korrekte Batteriekapazitat aneigt, wahren Sie die entsprechende Option für [Akku-/Batteri

otyp] im individuellen Einstellmenü der Kamera (Gruppe d). Wird eine falsche Option ausgewählt, faktioniert die Kamera möglicherweise nicht wie erwartet.

Option		Batterietyp
ΩLR6	LR6 (Mignon, Alkaline)	Alkali-Mignonelle (LR6)
ΩNi-MH	HR6 (Mignon, NiMH)	NiMH-Mignonelle (HR6)
ΩFR6	FR6 (Mignon, Lithium)	Lithium-Mignonelle (FR6)
ΩZR6	ZR6 (Mignon, NiMn)	Nickel-Mangan- Mignonelle (ZR6)

Nehmen Sie die Batterien bei Nichtbenutzung aus dem Batterieteil.

Akkudiagnose

Akkuinformationen (inklusive Justierungsinformationen für EN-EL4a und EN-EL4 Batterien) können über das Systemmenü der

Kamera angesehen werden (die Batterie der Kamera wird links, das MB-D10 rechts darge-stellt). Bei der Verwendung von Mignonzellen wird nur die Batteriekapazität angezeigt. Lesen Sie hinsichtlich weiterer Einzelheiten die Bedienungsanleitung der Kamera.

Hinweis: Die Abbildungen auf dieser Seite zeigen die D300.

Herausnehmen der Batterien bzw. der Akkus

Gehen Sie vorsichtig vor, damit die Batterien, der Halter oder die optionale Batteriefach -Abdeckung nicht hinunterfallen.

1 Drehen Sie die Batteriefach -Verriegelung des MB-D10 auf undnehmen Sie den Batteriehalter ab (Abbildung E).
2 Nehmen Sie Batterie oder die Batterien aus dem Halter oder aus der optionalen Batteriefach -Abdeckung.

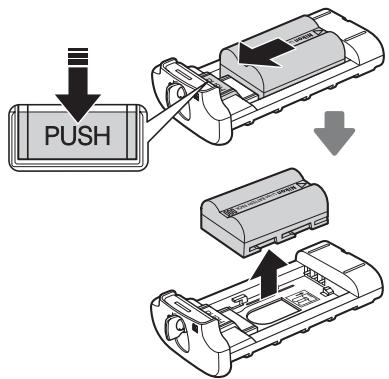

EN-EL3e

Schieben Sie während des Druckens der PUSH -Taste auf dem Halter die Batterie in Richtung der Taste. Anschließlich kann die Batterie wie dargestellt herausgenommen werden.

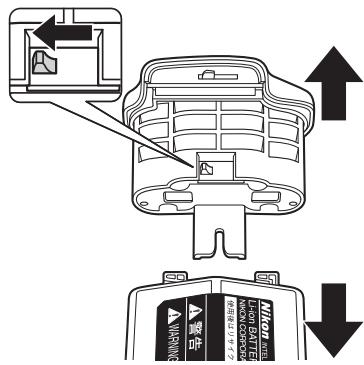

EN-EL4a/EN-EL4

Schieben Sie den Batterieauslöser in Pfeilrichtung (A) und nehmen Sie die Batteriefach -Abdeckung ab.

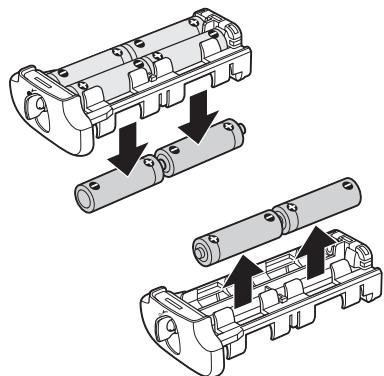

Mignonzellen

Nehmen Sie die Batterien wie dargestellt heraus. Gehen Sie vorsichtig vor, damit die Batterieren bei der Herausnahme aus dem Halter nicht hinunterfallen.

Technische Daten

Stromversorgung	Ein Lithium-lonen-Akku des Typs EN-EL3e, EN-EL4a oder EN-EL4 oder acht LR6-Alkali-, HR6-Ni-MH-, FR6-Lithium- oder ZR6-Nickel-Mangan-Mignonzellen
Betriebstermoperatur	0 bis 40 °C
Abmessungen (H × B × T)	Ca. 52 × 150,5 × 75,5 mm
Gewicht	Ca. 290 g, mit dem MS-D10EN, ohne Akkus/Batterien

Änderungen und Irrtümer vorbehalten.

Batterien des Typs EN-EL3e, EN-EL4a und EN-EL4

Die Leistung der Batterien des Typen EN-EL3e, EN-EL4a und EN-EL4 verringigert sich bei Temperaturen unter ca. 10^ . Stellen Sie sichere, dass die Batterie vollständig aufgeladen ist und halten Sie eine warme Ersatzbatterie bereit, um die Batterie bei Bedarf auszutauschen. Kalte Batterien erlangen bei der Aufwärung einen Teil ihrer Ladung wieder.

Mignonzellen

Aufgrund ihrer begrenzten Kapazität sollenn LR6-Alkali- und ZR6-Nickel-Mangan-Mignonzellen nur dann verwendet werden, wenn keine anderen Batterien zur Verfugung stehen. Bei niedrigen Temperaturen wird die Verwendung nicht empfohlen. Im Allgemeinen haben Mignonzellen bei der Verwendung im MB-D10 eine niedrigere Kapazität als andere Stromquellen; Batterien des Typs EN-EL3e, EN-EL4a und EN-EL4 werden empfohlen, um die bestmögliche Leistungsfähigkeit zu erhalten.

Die Kapazität von Mignonzellen unterscheidet sich je nach Art der Herstellung und den Aufbewahrungsbedingungen; in einigen Fällen kann die Kapazität extrem gering sein; in anderen Fällen können Mignonzellen bereits vor dem Ablaufdatum ihre Funktion einstellen. Beachten Sie, dass sich die Kapazität von Mignonzellen bei Temperaturen unter 20^ verringern kann.

V Bildabstandsrate

Batterien des Typs EN-EL4a/EN-EL4 und Mignonzellen untersufen höhere Bildabstandsraten als Batterien des Typs EN-EL3e. Hinsichtlich weiterer Informationen über Bildabstandsratenlesen Sie die Bedienungsanleitung der Kamera.
