MANUAL DE UTILIZARE Monarch 2000 NIKON

Citiți înainte....224

Măsuri de protectie și de siguranță în funcționare...225

Informații despre telemetrul cu laser

Caracteristici principale....228

Nomenclatură/Compoziție....229

Afişajul intern 230

Funcții

Mod prioritate tintă (Mod Prioritate a primei tinte/

Mod Prioritate tintă îndepărtată)....231

Introducerea/Înlocuirea bateriei

Tipul bateriei....232

Introducerea/Înlocuirea bateriei .....232

Indicatorul pentru încărcarea bateriei....232

Navigarea prin meniuri

Schimbarea luminanței afișajului intern (IL) .....233

Schimbarea unităților de afişare a distanței (F1)...234

Schimbarea modului de afişare a măsurării (F2)...235

Schimbarea modului prioritate tintă (F3)....236

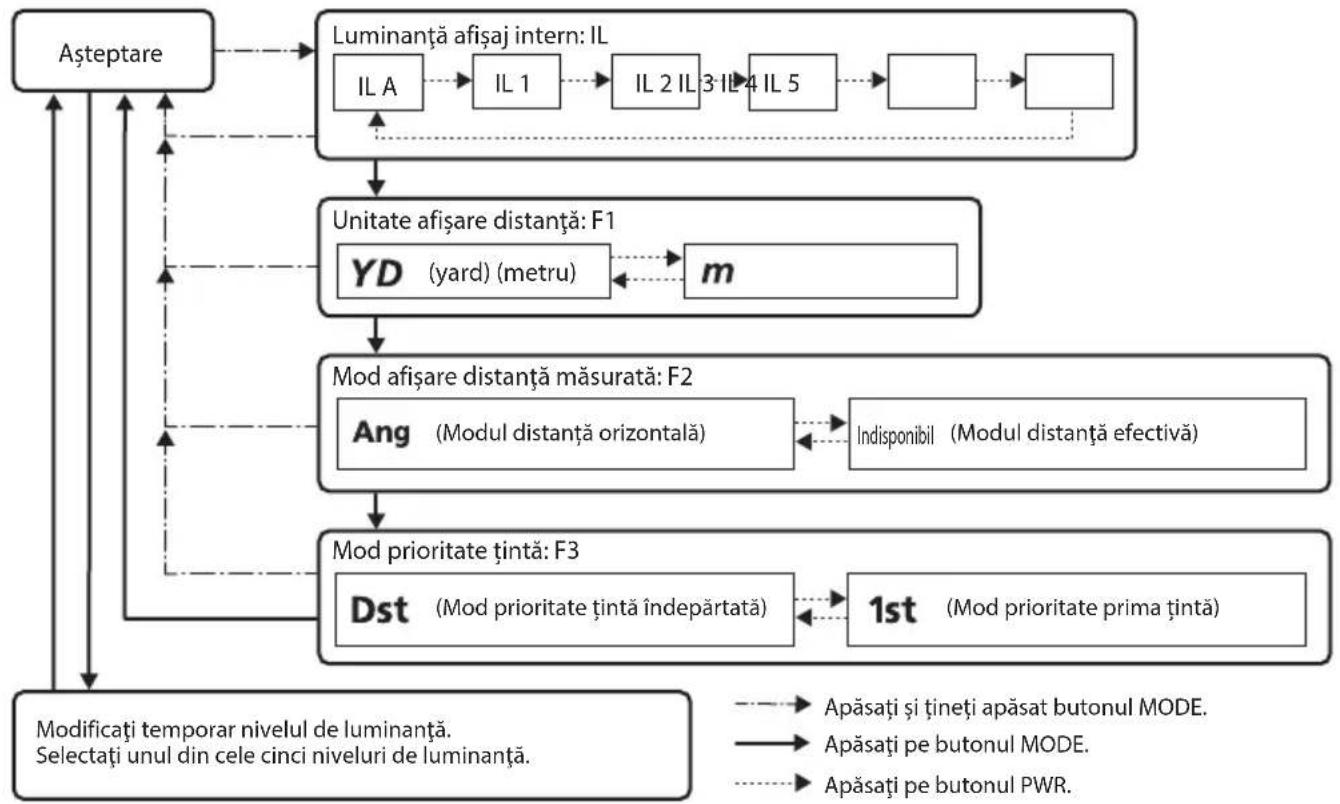

Diagrama operațională pentru setările meniului..237

Măsurarea

Reglarea focalizării afișajului intern....238

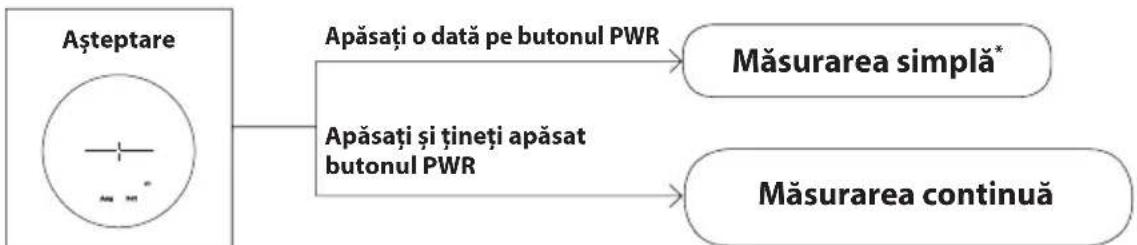

Măsurare 238

Măsurarea simplă....239

Măsurarea continuă ....239

Note tehnice

Specificatii 240

Detectare și remediere defectiuni/Reparare.....242

Introducere

□ ■ Citiți înainte

Vă multumim că ați cumpărat telemetrul cu laser Nikon MONARCH 2000.

Înainte de a utiliza produsul, citiți cu atenție acest manual pentru a asigura o utilizare corectă.

După ce ați citit acest manual, păstrați-l la îndemână, pentru consultare ulterioară.

- Despre manual

• Nicio parte a manualului nu poate fi reprodusă, transmisă, transcrisă, păstrată într-un sistem de recuperare sau tradusă în orice limbă, în orice formă și prin orice mijloace, fără acordul scris prealabil al Nikon.
• Figurile și conținutul afișajului prezentate în acest manual pot să difere față de produsul respectiv.
• Nikon nu este responsabil de nicio eroare pe care o poate contine acest manual.
• Aspectul, specificațiile și capacitățile acestui produs pot fi modificare fără notificare prealabilă.

- Despre comenzile pentru interferența radio

• Acest aparat corespunde regulilor FCC partea 15. Operarea se supune următoarelor două condiții:
  (1) Acest aparat ar putea să nu producă interferențe dăunătoare și
  (2) Acest aparat trebuie să accepte orice interferență receptată, inclusiv interferențele care pot produce o funcționare nedorită.
• Acest echipament a fost testat și s-a stabilit că el corespunde cu limitele pentru un dispozitiv digital pentru clasa B, conform părții 15 a regulilor FCC și a directivei CEM a UE. Aceste limite sunt proiectate pentru a furniza o protecție rezonabilă contra interferențelor dăunătoare într-o instalație rezidențială. Acest echipament generează, folosește și poate radia energie de frecvență radio și poate cauza interferențe dăunătoare comunicațiilor radio, dacă nu este instalat și folosit conform instrucțiunilor. Oricum, nu există nicio garanție că interferențele nu vor apărea într-o anumită instalație. Dacă echipamentul produce interferențe dăunătoare la receptia radio sau TV, care pot fi determinate prin oprirea și pornirea echipamentului, utilizatorul este încurajat să înceerce să corecteze aceste interferențe prin una sau mai multe din următoarele măsuri:

• Reorientați sau mutați antena de recepție.
• Măriți distanța dintre echipament și receptor.
- Consultați distribuitorul sau un tehnician radio/TV experimentat pentru ajutor.

Notă pentru clientii din Canada

CAN ICES-3(B)/NMB-3(B)

□ ■ Măsuri de protecție și de siguranță în funcționare

Respectați cu strictețe instrucțiunile din acest manual, pentru utilizarea în siguranță a acestui produs și pentru prevenirea producerii unor accidente sau pagube materiale dumneavoastră sau altor persoane. Pentru corecta utilizare a acestui produs, trebuie să înțelegeți complet conținutul manualului.

AVERTISMENT

Acesta indică faptul că utilizarea incorrectă, prin ignorarea conținutului prezentat în acest manual, poate provoca moartea sau rănirea gravă.

ATENTIE

Acesta indică faptul că utilizarea incorectă, prin ignorarea conținutului prezentat în acest manual, poate determina producerea unor accidente sau pagube materiale.

MĂSURI DE PROTECTIE (Laser)

Acest produs utilizează un fascicul laser invizibil. Asigurați-vă că respectați următoarele:

AVERTISMENT

- Nu apăsați butonul PWR (PORNIRE) în timp ce priviți înspre orificiul prin care este emis fasciculul laser. Vă puteți leza ochii.

• Nu îndreptați către ochi.
- Nu îndreptați laserul către oameni.
- Nu priviți spre laser cu alte instrumente optice, de exemplu cu un obiectiv sau cu un binoclu. Vă puteți leza ochii.
- Când nu efectuați măsurători, țineți degetele cât mai departe de butonul PWR pentru a evita emiterea accidentală a fasciculului laser.
- Dacă nu folosiți aparatul o perioadă îndelungată, scoateți bateriile.
- Nu demontați, remodelați sau reparați produsul. Fasciculul laser poate avea efectele dăunătoare asupra sănătății dumneavoastră. Dacă produsul este dezasamblat, remodelat sau reparat, acesta nu mai este garantat de producător.
- Depozitați produsul în locuri inaccesibile copiilor.

MĂSURI DE PROTECTIE (Monocular)

AVERTISMENT

- Nu priviți direct înspre soare, înspre o lumină puternică sau înspre un laser folosind acest produs. Acest lucru vă poate leza grav ochii sau poate cauza orbirea.

ATENTIE

• Păstrați punga din plastic folosită pentru ambalarea acestui produs sau alte piese mici departe de accesul copiilor. Punga le poate bloca gura și nasul și poate cauza sufocarea.
• Aveți grijă, copiii pot înghiți din neatenție piesele sau accesoriiile mici. Dacă copiii înghit astfel de piese, mergeți imediat la medic.
• Opriți acest produs dacă nu îl utilizati.
• Când transportați acest produs, așezați-l în carcasă.

• Dacă, din orice motiv, produsul nu funcționează corect, opriți imediat utilizarea și consultați reprezentantul autorizat de service Nikon.

• Nu lăsați acest produs într-un loc instabil. Acesta poate cădea și se pot produce accidente sau defectiuni.

• Nu folosiți acest produs când mergeți. Vă puteți împiedica sau puteți cădea și vă puteți accidenta sau produsul se poate defecta.
• Nu balansați acest aparat de curea. Puteți lovi alte persoane și se pot produce accidente.
• Piesele din cauciuc ale acestui produs (de exemplu vizorul de cauciuc) sau piesele din cauciuc ale carcasei și curelei incluse se pot deteriora dacă sunt utilizate sau depozitate o lungă perioadă de timp. Cauciucul deteriorat se poate lipi de haine și poate păta. Verificați condiția acestora înainte de utilizare și consultați reprezentantul autorizat de service Nikon dacă găsiți defectiuni.
• Utilizarea îndelungată a vizorului de cauciuc, poate determina inflamarea pielii. Dacă apar diferite simptome, opriți utilizarea și mergeți imediat la medic.

MĂSURI DE PROTECTIE (Baterie cu litiu)

Utilizarea incorectă poate determina fisurarea sau apariția unor scurgeri care vor coroda aparatul sau vă pătează mâinile și hainele. Asigurați-vă că respectați următoarele:

• Instalati bateria cu polii + și - corect poziționați.
• Scoateți bateria când aceasta s-a descărcat sau dacă nu va fi utilizată o perioadă îndelungată.
• Păstrați bateria departe de surse de foc sau de apă. Nu dezasamblați niciodată bateria.
  • Nu încărcați bateria cu litiu.
• Nu scurtcircuitați bornele din compartimentul bateriei.
• Nu transportați bateriile la un loc cu chei sau monede, în buzunare sau în genți. Bateriile se pot scurtcircuita și se pot supraîncălzi.
• Dacă lichidul scurs dintr-o baterie cu litiu vine în contact cu hainele sau pielea, clătiți imediat cu multă apă. Dacă acesta vă intră în ochi sau în gură, clătiți cu apă și consultați imediat un medic.
• Când eliminați bateria cu litiu, respectați reglementările locale.

MĂSURI DE PROTECTIE LA MANEVRARE ȘI OPERARE

• Nu supuneți acest produs la şocuri fizice.
• Dacă accidental aplicați un șoc fizic puternic sau scăpați produsul și suspectați că s-a produs o defectiune, consultați imediat dealerul local sau reprezentantul autorizat de service Nikon.
• Nu utilizati produsul în mediul subacvatic.
• Ştergeți picăturile de ploaie, apă, nisip sau de noroi de pe produs cât mai repede posibil cu o lavetă moale și curată.
• Dacă acest produs este expus la schimbări extreme de temperatură (mutat brusc de la rece la cald sau viceversa), pe suprafețele obiectivului poate apărea condensul. Nu folosiți produsul decât după ce condensul s-a evaporat.
• Nu lăsați produsul într-o mașină în zile călduroase sau însorite, ori lângă echipamente care generează căldură.

- Nu lăsați ocularul expus la lumina directă a soarelui. Efectul de condensator al lentilei poate afecta suprafața afișajului intern.

MĂSURI DE PROTECTIE LA ÎNGRIJIRE ȘI ÎNTRETINERE

OBJECTIV

Procedați cu atenție pentru a nu atinge direct suprafața obiectivului cu mâinile în timp ce îl curățați. Îndepărtați praful sau scamele cu o suflantă*. Pentru amprente sau alte pete care nu pot fi îndepărtate cu suflanta, ștergeți obiectivul cu o lavetă uscată sau cu o lavetă pentru curățarea ochelarilor, folosind o mișcare în spirală care începe din centrul obiectivului înspre margini. Dacă frecați prea tare sau folosiți un material mai dur, obiectivul se poate deteriora. Dacă nu reușiți să curățați, ștergeți ușor obiectivul cu o cârpă înmuiată în puțină soluție de curățare a obiectivelor, cumpărată din comerț.

CORPUL PRINCIPAL

După ce ați îndepărtat cu atenție praful cu o suflantă, curățați suprafața corpului cu o lavetă moale și uscată. Dacă l-ați folosit la mare, ștergeți sarea de pe suprafața corpului cu o lavetă umezită, moale și curată și apoi cu o cârpă uscată. Nu folosiți benzen, diluant sau alți agenți care conțin solventi organici.

DEPOZITAREA

Din cauza umidității ridicate, este posibil ca pe suprafețele obiectivului să se producă condens sau mucegai. De aceea, depozitați produsul într-un loc răcoros și uscat. După utilizare într-o zi ploioasă sau noaptea, uscați-l cu grijă la temperatura camerei, apoi depozitați-l într-un loc răcoros și uscat.

* Un instrument de curățare din cauciuc care suflă aer printr-o duză.

Simbol pentru colectarea selectivă aplicabilă în țările europene

Acest simbol indică faptul că această baterie trebuie colectată separat. Următoarele măsuri îi vizează numai pe utilizatorii europeni.

• Această baterie trebuie aruncată separat, la un punct de colectare corespunzător. Nu o aruncați cu deșeuri menajere.
• Pentru mai multe informații, adresați-vă personalului magazinului sau autorităților locale responsabile de gestionarea deșeurilor.

Simbol pentru colectarea selectivă aplicabilă în țările europene

Acest simbol indică faptul că acest produs trebuie colectat separat. Următoarele măsuri îi vizează numai pe utilizatorii europeni.

• Acest produs trebuie aruncat separat, la un punct de colectare corespunzător. Nu o aruncați cu deșeuri menajere.
• Pentru mai multe informații, adresați-vă personalului magazinului sau autorităților locale responsabile de gestionarea deșeurilor.

Informații despre telemetrul cu laser

• Afişajul intern de culoare roşie este uşor de citit

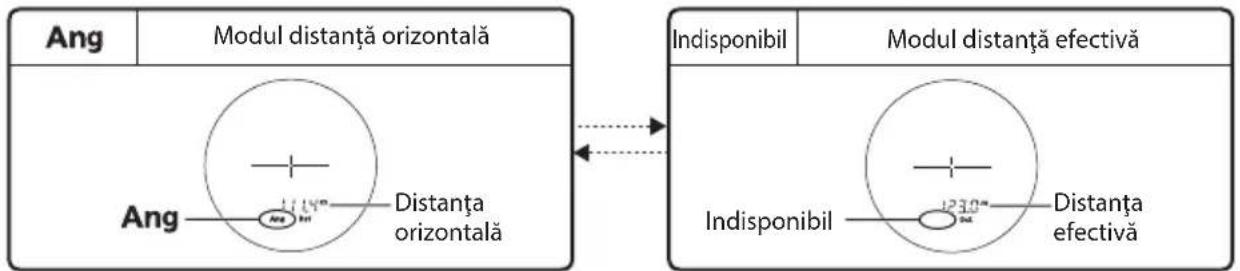

• Modul distanță orizontală și modul distanță efectivă pot fi schimbate cu ușurință
• Sistem de schimbare a prioritàții țintei pentru măsurarea subiectelor care se suprapun
• Vizor 6× de înaltă calitate cu acoperire multistrat
• Ocular mai mare pentru vizualizare ușoară
• Măsurători automate efectuate în mod continuu pentru până la 4 secunde, dacă măsurarea simplă eșuează
• Apăsați și țineți apăsat butonul PWR pentru a activa funcția de măsurare continuă (până la cca. 8 secunde)
• Oprire automată (la aprox. 8 sec. de nefolosire din ecranul de așteptare)
• Impermeabil la apă și la ceață (nu este proiectat pentru a fi utilizat în mediul subacvatic)
  • Laser invizibil/Sigur pentru ochi EN/IEC Clasa 1M

Acest produs utilizează pentru măsurare un fascicul laser invizibil. El măsoară timpul necesar fasciculului laser să călătorească de la telemetru până la țintă și înapoi. Reflectivitatea laserului și rezultatele măsurării pot diferi în funcție de condițiile climatice și de mediu, cât și în funcție de culoarea, finisajul, mărimea, forma și alte caracteristici ale suprafeței țintei.

Măsurarea poate fi imprecisă sau nereușită în următoarele cazuri:

• în zăpadă, ploaie sau ceață
• Tintă mică sau subțire
• Țintă neagră sau întunecată
• Tinta prezintă o suprafață în trepte
• Țintă în mișcare sau cu vibrații
• Când se măsoară suprafața apei
• Țintă măsurată prin sticlă
• Când ținta este sticlă sau o oglindă
- Când laserul cade oblic pe suprafața reflexivă a țintei

● Despre rezultatele măsurării

Acest aparat este un telemetru simplu. Rezultatele obținute la măsurătorile efectuate cu acest aparat nu pot fi folosite ca dovezi oficiale.

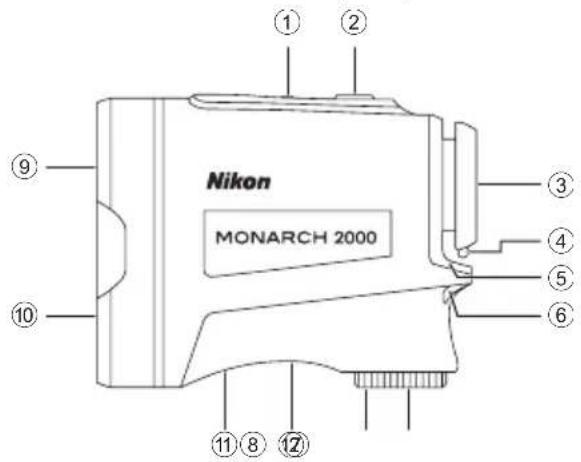

□ ■ Nomenclatură/Compoziție

Compoziție

- Corp ×1

- Curea ×1

- Carcasă ×1

• Baterie cu litiu (CR2) ×1

① Buton MODE
② Buton PWR (buton PORNIRE/Măsurare)
③ Oculare monoculare 6×
④ Inel reglare vizor/dioptrii
⑤ Index dioptrii
⑥ Găuri pentru curea
⑦ Capac compartiment baterie
⑧ Marcaj indicator „Deschis” pe capacul compartimentului bateriei
⑨ Lentile obiectiv monocular/Apertură emisie laser
⑩ Apertură detector laser invizibil
⑪ Etichetă număr produs
⑫ Indicatie

IEC60825-1 CLASS 1M LASER PRODUCT

DO NOT EXPOSE USERS OF

TELESCOPIC OPTICS.

* Inelul tip carabină care este livrat odată cu carcasa, este destinat numai pentru transportarea telemetrului laser. Nu agățați nimic greu de el, nu trageți de el cu putere. El nu poate fi folosit pentru cățărare.

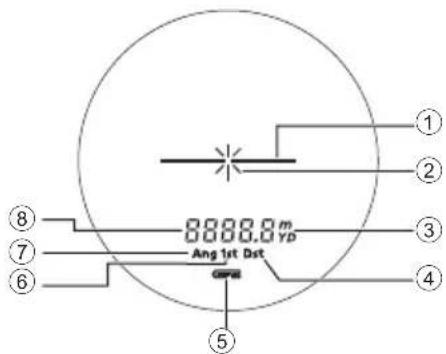

□ ■ Afişajul intern

① Marcaj pentru tintă ——|—— : Îndreptați către tinta pe care doriți să o măsurați. Pozitionați tinta în centrul marcajului.
② Marcaj iradiere laser ✗ : Apare când laserul este iradiat pentru o măsurare. Nu priviți în direcția obiectivului când este indicat acest marcaj.
③ Unitate de măsură (m: metru/YD: yard)
④ Mod Prioritate tintă îndepărtată
⑤ Indicator încărcare baterie
⑥ Mod Prioritate a primei tinte
⑦ Modul distanță orizontală
⑧ Distanță ----: „Eroare de măsurare“ sau „Imposibilitate de a măsura distanța“

- Afişajul intern al acestui produs este mărit de ocular. Cu toate că puteți vedea praful care a intrat, acesta nu afectează acuratețea măsurătorii.

Funcții

□ ■ Mod prioritate tintă (Mod Prioritate a primei tinte/Mod Prioritate tintă îndepărtată)

Acest telemetru cu laser Nikon utilizează sistemul de schimbare între modul prioritate a primei ținte/modul prioritate țintă îndepărtată. (Modul Prioritate țintă îndepărtată este selectat implicit din fabricație.)

La măsurarea subiectelor suprapuse:

Modul prioritate a primei ținte afișează distanța până la cel mai apropiat subiect, iar modul prioritate țintă îndepărtată afișează distanța până la cel mai îndepărtat subiect.

Introducerea/Înlocuirea bateriei

Tipul bateriei

Baterie cu litiu 3V CR2 ×1

□ ■ Introducerea/Înlocuirea bateriei

1. Deschideti capacul compartimentului bateriei.
   Rotiți capacul compartimentului bateriei în sens antiorar și scoateți-l.
2. Introduceti bateria.
   Pentru a înlocui bateria, scoateți bateria veche înainte de a o introduce pe cea nouă.
   Pentru introducerea bateriilor, respectați marcajul din interiorul compartimentului bateriei pentru a introduce bornele + și - ale bateriei respectând orientarea corectă (se introduc astfel încât borna - să fie orientată spre exterior). Dacă bateria nu este introdusă corect, telemetrul cu laser nu va funcționa.
3. Montați capacul compartimentului bateriei.
   Rotiți capacul compartimentului bateriei în sens orar și fixați-l bine. La montarea capacului compartimentului bateriei, înșurubați-l în siguranță până la capăt și verificați dacă acesta s-a fixat corect.
4. Capacul compartimentului bateriei poate fi mai greu de deschis, deoarece acest produs este prevăzut cu o garnitură de cauciuc pentru menținerea impermeabilității.

☐ ■ Indicatorul pentru încărcarea bateriei

Afişaj Descriere
	După pornire se afișează numai timp de 2 secunde.	Suficientă putere disponibilă.
	După pornire se afișează numai timp de 2 secunde.	Puterea devine redusă.Pregătiți-vă să înlocuiți bateria.
	Afişat continuu. Descărcată. Bateria trebuie înlocuită cu una nouă.
	Se aprinde intermitent. După ce se aprinde de 3 ori se oprește în mod automat.	Bateria este goală.Înlocuiți bateria.

Navigarea prin meniuri

• Utilizarea butonului MODE

Sunt două moduri în care puteți apăsa pe butonul MODE. Utilizați butonul respectând instrucțiunile din acest manual.

• „Apăsați și țineți apăsat” înseamnă să continuați să apăsați pe buton pentru 1,5 secunde sau mai mult.
• „Apăsați” înseamnă să apăsați rapid pe buton (mai puțin de 1,5 secunde).

□ ■ Schimbarea luminantei afişajului intern (IL)

Reglați luminozitatea afișajului intern. Setarea implicită din fabricație este IL A (Auto, control automat al luminozității). Puteți selecta IL A, sau o valoare de la IL 1 la IL 5.

• IL A (Auto): Luminanța este reglată automat în funcție de luminozitatea mediului înconjurător.

• IL 1 - IL 5: IL 1 este cea mai întunecată, în timp ce IL 5 este cea mai luminoasă.

• Apăsați pe butonul PWR pentru a porni telemetrul cu laser.

• Apăsați și tineți apăsat butonul MODE.

• Acum puteți schimba luminanța afișajului intern.

1. Optiunea selectată se schimbă de fiecare dată când apăsați pe butonul PWR.

• Dacă apăsați și îneți apăsat butonul MODE sau dacă nu apăsați pe butoane circa 8 secunde, setarea afișată este salvată și telemetrul cu laser revine în modul așteptare.

• Setarea este salvată chiar dacă telemetrul cu laser este OPRIT.

• Modificarea temporară a setării definite pentru luminanța afișajului intern
  Dacă afișajul intern este greu de citit datorită condițiilor de mediu, puteți modifica temporar luminozitatea. Luminanța se schimbă de fiecare dată când apăsați pe butonul MODE.

• Nivelul luminanței nu este afişat pe afişajul intern.

• Optiunea IL A nu poate fi selectată.
• Dacă telemetrul cu laser este oprit, afișajul intern revine la luminanța inițială.

□ ■ Schimbarea unităților de afişare a distanței (F1)

Pentru unitatea de măsură folosită la afișarea rezultatelor măsurării, selectați YD (yarzi) sau m (metri). Setarea implicită din fabricație este în YD (yard).

1. Apăsați pe butonul PWR pentru a porni telemetrul cu laser.
2. Apăsați și țineți apăsat butonul MODE.
3. Apăsați o singură dată pe butonul MODE.

- Acum puteți schimba unitatea folosită pentru afişarea distanței.

1. Optiunea selectată se schimbă de fiecare dată când apăsați pe butonul PWR.

• Dacă apăsați și țineți apăsat butonul MODE sau dacă nu apăsați pe butoane circa 8 secunde, setarea afișată este salvată și telemetrul cu laser revine în modul așteptare.
• Setarea este salvată chiar dacă telemetrul cu laser este OPRIT.

□ ■ Schimbarea modului de afişare a măsurării (F2)

Modul distanță orizontală și modul distanță efectivă pot fi schimbate. Modul distanță orizontală este selectat în mod implicit din fabricatie.

1. Apăsați pe butonul PWR pentru a porni telemetrul cu laser.
2. Apăsați și tineți apăsat butonul MODE.
3. Apăsați de două ori pe butonul MODE.

- Acum puteți schimba modul de afișare al măsurătorii.

1. Optiunea selectată se schimbă de fiecare dată când apăsați pe butonul PWR.

• Dacă apăsați și îneți apăsat butonul MODE sau dacă nu apăsați pe butoane circa 8 secunde, setarea afișată este salvată și telemetrul cu laser revine în modul așteptare.
• Setarea este salvată chiar dacă telemetrul cu laser este OPRIT.

□ ■ Schimbarea modului prioritate tintă (F3)

Acest telemetru cu laser Nikon utilizează sistemul de schimbare între modul prioritate a primei ținte/modul prioritate țintă îndepărtată.

Modul Prioritate tintă îndepărtată este selectat implicit din fabricație.

1. Apăsați pe butonul PWR pentru a porni telemetrul cu laser.

2. Apăsați și țineți apăsat butonul MODE.

3. Apăsați de trei ori pe butonul MODE.

• Acum puteți schimba modul prioritate tintă.

1. Optiunea selectată se schimbă de fiecare dată când apăsați pe butonul PWR.

- Dacă apăsați pe butonul MODE sau dacă nu apăsați pe butoane circa 8 secunde, setarea afișată este salvată și telemetrul cu laser revine în modul așteptare.

- Setarea este salvată chiar dacă telemetrul cu laser este OPRIT.

Modul prioritate a primei tinte și modul prioritate tintă îndepărtată

La măsurarea subiectelor suprapuse:

Modul prioritate a primei ținte afișează distanța până la cel mai apropiat subiect, iar modul prioritate țintă îndepărtată afișează distanța până la cel mai îndepărtat subiect.

□ ■ Diagrama operațională pentru setările meniului

• Dacă apăsați și țineți apăsat butonul MODE sau dacă nu apăsați pe butoane circa 8 secunde în timp ce utilizați meniul de setări, setarea afișată este salvată și telemetrul cu laser revine în modul așteptare.

Măsurarea

Atenție — Comenzile, reglările sau utilizarea altor proceduri decât cele specificate aici pot produce efecte negative sau vă pot afecta sănătatea, datorită radiatiei laser.

- Înainte de măsurare, asigurați-vă că ați confirmat fiecare setare din meniu. Consultați „Navigarea prin meniuri” pentru a afla detaliile meniului și modul în care se modifică setările.

□ ■ Reglarea focalizării afişajului intern

Dacă afișajul intern este greu de citit, reglați focalizarea folosind instrucțiunile de mai jos.

1. Apăsați pe butonul PWR pentru a pornire.
2. Priviti prin ocular și rotiți inelul de reglare a dioptriilor, până când afișajul intern este focalizat.

1. Apăsați pe butonul PWR pentru a pornire. • Dacă nu acționați butonul circa 8 secunde, luneta se va închide automat.

Imediat după pornire

1. Îndreptați către țintă. Pozitionați ținta în centrul marcajului pentru țintă.

1. Apăsați pe butonul PWR pentru a efectua măsurarea. După măsurare, rezultatul este afișat timp de aprox. 8 secunde, apoi aparatul se oprește automat. Apăsați pe butonul PWR în timp ce luneta este pornită pentru a măsura din nou.

□ ■ Măsurarea simplă

Apăsarea butonului PWR o dată pornește măsurarea simplă, apoi afișează rezultatul.

- Dacă măsurarea eșuează, aceasta va continua automat pentru până la 4 secunde până când se obțin rezultate. Măsurătoarea se oprește după ce ați obținut rezultatele, chiar în cele aproximativ 4 secunde.

Exemplu de afişare a distanței măsurate

Exemplu de eşec de măsurare

□ ■ Măsurarea continuă

Apăsați și țineți apăsat butonul PWR pentru a porni măsurarea continuă până la aprox. 8 secunde. În timpul măsurării, marcajul radiației laser clipește, apoi afișează consecutiv rezultatul măsurat. Dacă luați degetul de pe buton, atunci măsurarea continuă se oprește.

* Dacă măsurarea eșuează, aceasta va continua automat pentru până la 4 secunde până când se obțin rezultate.

Note tehnice

□ ■ Specificații

Interval de măsurare (distanță efectivă)*1	7,3-1.820 m/8-2.000 yd.
Distanță maximă măsurată (suprafață reflectorizantă)*1	1.820 m/2.000 yd.
Distanță maximă măsurată (copac)*1	1.090 m/1.200 yd.
Distanță maximă măsurată (căprioară)*1	1.000 m/1.100 yd.
Afișarea distanței (increment)	Fiecare 0,1 m/yd.
Acuratețe (distanță efectivă)*2	±0,5 m/yd. (mai mic de 700 m/yd.) ±1,0 m/yd. (700 m/yd. sau mai mult, mai mic de 1.000 m/yd.) ±1,5 m/yd. (1.000 m/yd. sau mai mult)
Mărire (×) 6
Diametru efectiv al lentilelor obiectivului (mm)	21
Câmp angular de vedere (real) (°) 7,5
Compensare pentru ochi (mm) 18,0
Pupilă de ieșire (mm) 3,5
Reglarea dioptriilor ±4 m	-1
Dimensiuni (L × I × Î) (mm/in.)	96 × 74 × 42/3,8 × 2,9 × 1,7
Greutate (g/oz.) Aprox. 175/6,1 (fără baterie)
Temperatură de funcționare (°C/°F) -10 — +50/14 — 122
Umiditate de funcționare (%RH) 80 sau mai puțin (fără rouă de condensare)
Sursă de alimentare	Baterie cu litiu CR2 × 1 (3V CC) Oprei automată (după aproximativ 8 secunde de inactivitate)
Structură	Etans la apă (până la 1 m/3,3 picioare timp de 10 minute)*3, anti-aburire Compartimentul bateriei este etans la ploaie — JIS/IEC clasă de protecție echivalentă 4 (IPX4) (în condițiile de testare Nikon)*4
Compatibilitate electromagnetică	FCC Partea 15 subparteaB clasa B, UE:directiva CEM, AS/NZS, VCCI clasaB, CU TR 020, ICES-003
Mediu RoHS, WEEE
Clasificare laser	IEC60825-1: Produs Laser din Clasa 1M FDA/21 CFR Partea 1040.10: Clasa I Produs Laser
Lungimea de undă (nm) 905
Durata impulsului (ns) 9,5
Ieşire (W) 15
Divergența razei (mrad) Vertical: 1,8, Orizontal: 0,25

• În funcție de forma obiectului țintă, textura suprafeței și natura acesteia, și/sau de condițiile meteorologice, este posibil ca specificațiile produsului să nu fie complet utilizate.
  ^1 În conformitate cu condițiile de măsurare și valorile de referință ale Nikon.
  ^2 În condițiile de măsurare folosite de Nikon.
  ^*3 Modele impermeabile

Acest produs este etanş și nu va suferi deteriorări ale sistemului optic sau ale sistemului de observare dacă este scufundat sau scăpat în apă la o adâncime maximă de 1 m/3,3 picioare timp de până la 10 minute.

Acest produs are următoarele avantaje:

• Poate fi folosit în condiții de umiditate crescută, praf și ploaie, fără risc de deteriorare a funcțiilor interne.
• Structura umplută cu azot îl face rezistent la condens și mucegai.

Totuși, aveți în vedere următoarele la folosirea telemetrului cu laser Nikon:

• Nu operați și nu țineți produsul în apă curgătoare.
• Dacă găsiți urme de umezeală pe piesele mobile ale acestui produs, încetați folosirea și ștergeți produsul.

*4 Compartimentul bateriei este etanș la ploaie, nu etanș la apă. Apa poate pătrunde în aparat, dacă telemetrul laser este scufundat în apă. Dacă apa intră în compartimentul bateriei, ștergeți orice umezeală și lăsați timp compartimentului să se usuce.

Durata de viață a bateriei

De aprox. 8.500 de ori (la aprox. 20°C (68°F))

Această figură poate diferi conform temperaturii și altor factori. Utilizați exclusiv în mod informativ.

- Bateria livrată cu acest telemetru cu laser Nikon este pentru verificarea funcționării. Datorită descărcării electrice naturale, durata de viață a bateriei va fi probabil mai scurtă decât cea indicată mai sus.

□ ■ Detectare și remediere defectiuni/Reparare

Dacă acest produs nu funcționează așa cum vă așteptați, verificați lista de mai jos înainte de a lua legătura cu distribuitorul local sau cu magazinul din care l-ați achiziționat.

- Dacă este o problemă cu produsul.

Problemă Cauză/Soluție
Nu pornește	Apăsați butonul PWR (partea de sus a corpului).Verificați dacă bateria este introdusă corect.Înlocuiti bateria cu una nouă.
Imposibilitate de măsurareRezultat anormal	Confirmați setările.Confirmați dacă poate măsura o țintă mare aproape de dvs. (de ex.: o clădire la o distanță de aprox. 15 m/yd. depărtare).Curățați suprafața obiectivului dacă este necesar.
Afisajul intern nu se vedeAfisajul intern este greu de văzut	Verificați luminozitatea afisajului intern și reglați-o după caz. Acoperiți lentila obiectivului astfel încât verificarea afisajului intern să se facă mai ușor.
Este indicat pe afisajul intern	Indicație de defectiune. Vă rugăm să luați legătura cu distribuitorul dvs. local sau cu magazinul de unde ați cumpărat produsul.

- Dacă aveți nevoie de o reparație, vă rugăm să luați legătura cu distribuitorul local sau cu magazinul din care ați achiziționat produsul.

Nu-I reparați sau demontați. Aceasta ar putea duce la un accident grav.

Vă rugăm să rețineți că Nikon nu este responsabil pentru nicio deteriorare directă sau indirectă, dacă utilizatorul încearcă să repare sau să demonteze aparatul.

Magyar

TARTALOMJEGYZÉK

Bevezetés
