BRUKSANVISNING Monarch 2000 NIKON

Viktiga egenskaper....68

Typ av batteri....72

Sätta i/byta batteri....72

Batterinivåindikator 72

Navigera i menyerna

□ ■ Viktiga egenskaper

Les dette først....164

SIKKERHETS- OG BRUKSTILTAK....165

Bli kjent med laseravstandsmåleren

Nøkkelfunksjoner....168

Nomenklatur/Sammensetning....169

Internt display 170

Funksjoner

Modus for prioritering av mål (modus for prioritering av første mål/modus for prioritering av fjernt mål)....171

Isetting/Bytte av batteri

Batteritype....172

lsetting/Bytte av batteri....172

Batterinivåindikator 172

Navigere i menyene

Endring av bildelyshet for internt display (IL).....173

Endring av visningsenhet i displayet (F1) .....174

Endring av visningsmodus for målinger (F2).....175

Endring av modusen for prioritert mål (F3)......176

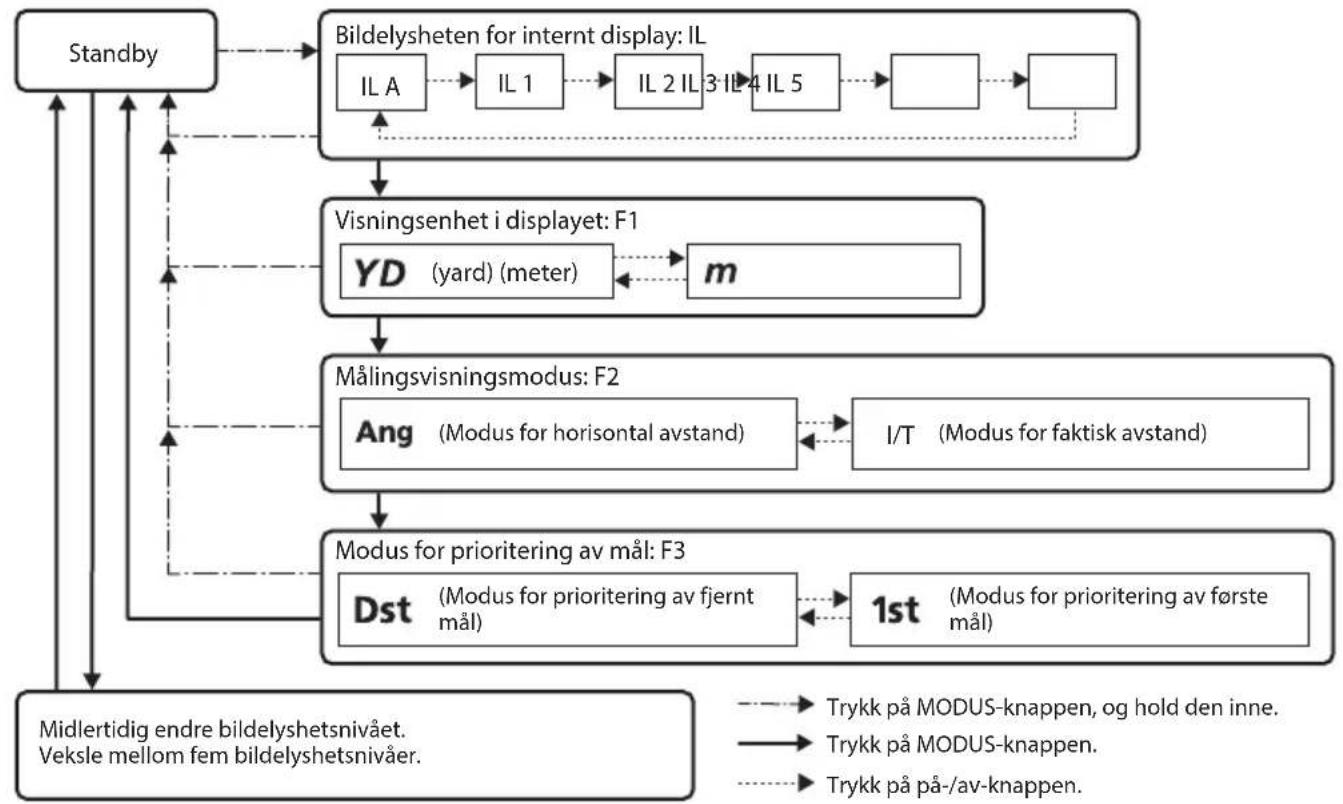

Diagram over innstillingsmenyene ....177

Måling

Justere fokuset for det interne displayet......178

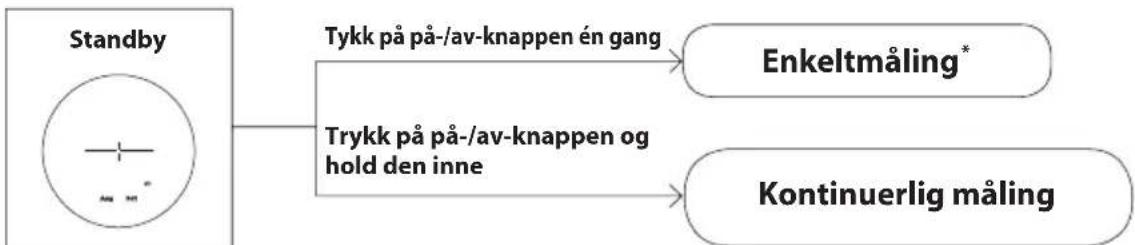

Måling 178

Enkeltmåling....179

Kontinuerlig måling 179

Tekniske merknader

Spesifikasjoner....180

Feilsøking/Reparasjon....182

Introduksjon

□ ■ Les dette først

Takk for at du har kjøpt en Nikon-laseravstandsmåler MONARCH 2000.

Les disse instruksjonene omhyggelig før du bruker produktet for å sørge for at du bruker det riktig.

Oppbevar denne håndboken lett tilgjengelig for senere referanse etter at du har lest den.

- Om håndboken

• Ingen del av håndboken skal reproduseres, overføres, transkriberes, lagres i et gjenfinningssystem eller oversettes uten skriftlig tillatelse fra Nikon.
• Illustrasjonene og skjermbildene som vises i denne håndboken, kan avvike fra det faktiske produktet.
• Nikon vil ikke holdes ansvarlig for eventuelle feil i denne håndboken.
• Produktets utseende, spesifikasjoner og egenskaper kan endres uten varsel.

- Denne enheten etterkommer kravene i del 15 i FCC-reglene. Bruk av enheten er underlagt følgende to betingelser:

(1) Denne enheten må ikke forårsake sjenerende interferens, og
(2) Denne enheten må tåle alle typer interferens, inkludert interferens som kan føre til uønskede virkninger.

- Dette utstyret er testet og funnet å overholde grensene for en digital enhet i klasse B, i henhold til del 15 i FCC-reglene og EU EMC-direktivet. Disse grensene er utarbeidet for å gi en rimelig beskyttelse mot skadelig interferens fra en installasjon i en bolig. Utstyret genererer, benytter og kan sende ut radiofrekvensenergi og kan, hvis det ikke monteres og brukes i henhold til instruksjonene, føre til skadelig interferens for radiokommunikasjon. Det er imidlertid ingen garanti for at det ikke vil være interferens i en bestemt installasjon. Hvis dette utstyret gir sjenerende interferens for radio- eller TV-mottak, noe som kan avgjøres ved å slå utstyret av og på igjen, anbefales det at brukeren prøver å korrigere interferensen ved hjelp av ett av disse tiltakene:

• Snu eller plasser mottakerantennen på et annet sted.
• ∅k avstanden mellom utstyret og mottakeren.
  • Ta kontakt med forhandleren eller en erfaren radio-/TV-tekniker for hjelp.

Melding til forbrukere i Canada

CAN ICES-3(B)/NMB-3(B)

□ ■ SIKKERHETS- OG BRUKSTILTAK

Følg retningslinjene i denne håndboken nøye slik at du bruker utstyret på sikker måte og unngår potensielle personskader eller skader på eiendom. Forstå innholdet grundig for korrekt bruk av dette produktet.

ADVARSEL

Dette symbolet indikerer at feilaktig bruk som ikke tar hensyn til innholdet som beskrives her, kan forårsake død eller alvorlige personskader.

FORSIKTIG

Dette symbolet indikerer at feilaktig bruk som ikke tar hensyn til innholdet som beskrives her, kan forårsake personskade eller materiell skade.

SIKKERHETSTILTAK (Laser)

Dette produktet bruker en usynlig laserstråle. Følg disse retningslinjene nøye:

ADVARSEL

- Trykk ikke ned på-/av-knappen mens du ser inn i åpningen for laserstråle. Du kan skade øynene.

• Sikt aldri på øynene.
- Pek aldri laseren mot mennesker.
- Du må ikke se på laseren med et annet optisk instrument, for eksempel linser eller kikkerter. Du kan skade øynene.
- Når du ikke måler, må du holde fingrene borte fra på-/av-knappen for å unngå at du utilsiktet sender ut laserstrålen.
- Når avstandsmåleren ikke skal brukes i en lengre periode, må du ta ut batteriet.
- Du må ikke demontere, ombygge eller reparere produktet.
Laserstrålen som sendes ut, kan være helseskadelig. Et produkt som er demontert, ombygget eller reparert, er ikke garantert av produsenten.
- Oppbevar produktet utenfor barns rekkevidde.

SIKKERHETSTILTAK (Monokular)

ADVARSEL

- Se aldri rett mot solen, et internst lys eller mot laserstråler när du bruker dette produktet. Det kan skade øynene alvorlig, eller forårsake blindhet.

FORSIKTIG

• Sørg for å holde plastposen som brukes for innpakning av produktet, eller andre små deler, ute av rekkevidde for barn. Posen kan blokkere munn og nese, og føre til at de ikke får puste.
• Sørg for at barn ikke svelger små deler eller tilbehør. Hvis et barn svelger en slik del, må du straks ta kontakt med lege.
• Slå av produktet när det ikke er i bruk.
• Når du bærer dette produktet, skal det oppbevares i vesken.

• Hvis dette produktet ikke fungerer som det skal, må du straks slutte å bruke det, og ta kontakt med en autorisert Nikonservicerepresentant.

• Du må ikke sette dette produktet på et ustabilt sted. Det kan falle ned og forårsake skader eller funksjonsfeil.

• Du må ikke bruke dette produktet mens du går. Du kan krasje inn i ting eller falle og forårsake personskader eller funksjonsfeil.
• Du må ikke svinge produktet etter bærestroppen. Det kan treffe noen og forårsake personskade.
• Gummidelene i produktet (f.eks. øyemuslingen) eller gummideler på vesken og stroppen kan forringes hvis de brukes eller oppbevares over lang tid. Forringet gummi kan feste seg på tøy og forårsake flekker. Kontroller tilstanden før bruk, og ta kontakt med en autorisert Nikonservicerepresentant hvis du finner defekter.
• Bruk av øyemuslinger av gummi i en lengre periode kan forårsake hudinflammasjon. Hvis det oppstår symptomer på dette, må du avslutte bruken og straks ta kontakt med en lege.

TILTAK

(Litium-batteri)

Feil bruk kan føre til at litium-batteriet sprekker og lekker, noe som kan føre til korrosjon på utstyr og flekker på klær.

Følg disse retningslinjene nøye:

• Installer batteriet med + og - -polene plassert riktig vei.
• Ta ut batteriet när det er utgått eller hvis utstyret ikke skal brukes på lenge.
• Hold batteriet unna ild og vann. Batteriet må aldri demonteres.
  • Du må ikke lade litium-batteriet.
• Kontakten i batterirommet må ikke kortsluttes.
• Batteriet må ikke oppbevares sammen med nøkler eller mynter i en lomme eller veske. Det kan føre til overoppvarming hvis batteriet kortsluttes.
• Hvis væske fra litium-batteriet kommer i kontakt med klær eller hud, må du skylle med mye vann. Hvis det kommer inn i øynene eller munnen, må du straks skylle med vann og deretter ta kontakt med lege.
• Når du kaster litium-batteriet, må du følge det lokale regelverket.

HÄNDTERING OG DRIFTSTILTAK

• Ikke utsett produktet for støt.
- Hvis du utilsiktet påførte produktet et kraftig støt eller fall og mistenker en feilfunksjon, skal du umiddelbart ta kontakt med en lokal forhandler eller en autorisert Nikon-servicerepresentant.
• Ikke bruk produktet under vann.
- Tørk eventuelt regn, vann, sand eller søle av produktet så fort som mulig med en myk og ren klut.
- Hvis dette produktet utsettes for plutselige temperaturendringer (rett fra et kaldt sted til et varmt sted, og motsatt), kan det forekomme kondens på objektivoverflatene. Du må ikke bruke produktet før kondensen har fordampet.
- Du må ikke la produktet ligge i bilen på en varm eller solrik dag eller i nærheten av utstyr som genererer varme.

- Ikke utsett okularet for direkte sollys. Kondensatoreffekten til linsen kan skade overflaten på det interne displayet.

Rengjør husets overflate med en myk, ren klut etter at du har blåst vekk støv forsiktig med en blåsebelg. Etter at du har brukt det ved sjøen, skal du tørke av salt som kan være på husets overflate med en fuktet, myk og ren klut, og deretter tørke av med en tørr klut. Ikke bruk benzen, tynner eller andre rengjøringsmidler som inneholder løsningsmidler.

OPPBEVARING

Det kan forekomme kondens eller mugg på objektivoverflaten ved høy fuktighet. Produktet må derfor oppbevares på et kjølig, tørt sted. Hvis enheten har vært brukt i regnvær eller om natten, må den tørkes grundig ved romtemperatur og oppbevares på et kjølig, tørt sted.

* Et rengjøringsverktøy av gummi som blåser luft gjennom en dyse.

No Symbol for kildesortering i europeiske land

Dette symbolet indikerer at dette batteriet skal kildesorteres.

Følgende punkter gjelder for alle europeiske brukere.

- Dette batteriet skal kildersorteres på godkjente innsamlingspunkter/miljøstasjoner. Må ikke kastes med normalt husholdningsavfall.

• For mer informasjon, kontakt din forhandler eller lokale myndigheter.

No Symbol for kildesortering i europeiske land

Dette symbolet indikerer at dette produktet skal kildesorteres. Følgende punkter gjelder for alle europeiske brukere.

- Dette produktet skal kildersorteres på godkjente innsamlingspunkter/miljøstasjoner. Mä ikke kastes med normalt husholdningsavfall.

- For mer informasjon, kontakt din forhandler eller lokale myndigheter.

Bli kjent med laseravstandsmåleren

□ ■ Nøkkelfunksjoner

• Rødt internt display er lett å lese

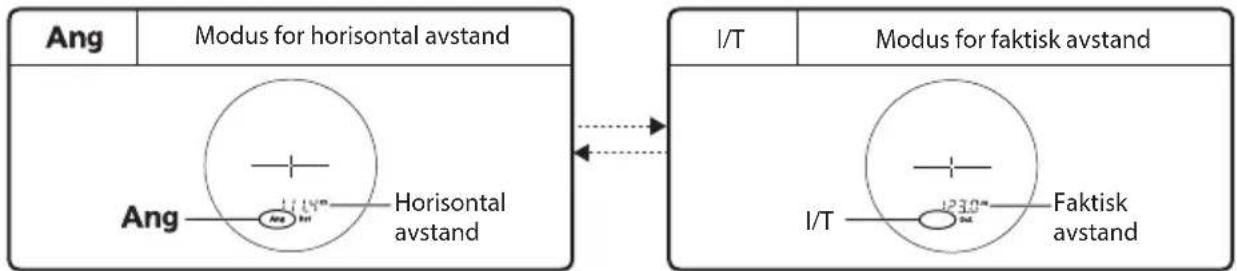

- Modus for horisontal avstand og modus for faktisk avstand kan enkelt veksles
- Vekslingssystem for prioritering av første mål for måling av overlappende objekter
- Høykvalitets 6× avstandsmåler med multilagsbelegg
• Større okular for enkel visning
- Automatisk kontinuerlig måling i opptil 4 sekunder hvis enkeltmåling mislykkes
- Trykk på på-/av-knappen og hold den inne for å aktivere funksjonen for kontinuerlig måling (opptil ca. 8 sekunder)
- Slås av automatisk (om lag 8 sek. ubetjent fra standbyskjermen)
- Vanntett og duggtett (ikke egnet for undervannsbruk)
• Usynlig/sikker for øynene EN/IEC-Klasse 1M-Laser

Dette produktet bruker en usynlig laserstråle for måling. Den måler hvor lang tid det tar for laserstrålen å gå fra avstandsmåleren til målet og tilbake igjen. Laserens reflektivitet og måleresultater kan variere etter klimatiske og miljømessige forhold så vel som farge, overflatebehandling, størrelse, form og andre egenskaper ved målet.

Målingen kan bli unøyaktig i følgende tilfelle:

• Det snør, regner eller er tåke
- Lite eller slankt mål
- Svart eller mørkt mål
• Målet har trinndelt overflate
• Målet flytter seg eller vibrerer
• Ved måling av overflaten på vann
• Målet måles gjennom glass
• Når målet er av glass eller speil
- Dersom laserstrålen er i skrå vinkel til den reflekterende overflaten på målet

Om måleresultater

Denne enheten er en grunnleggende avstandsmåler. Måleresultater fra den kan ikke brukes som formelle bevis.

□ ■ Nomenklatur/Sammensetning

Sammensetning

- Hus ×1

- Stropp ×1

- Veske ×1

• Lithium-batteri (CR2) ×1

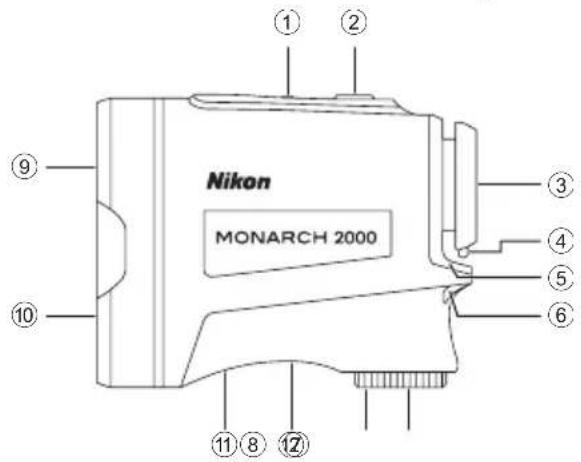

① MODUS-knapp
② På -/Av-/Måleknapp
③ 6× monokulært okular
④ ∅yemusling-/diopterjusteringsring
⑤ Diopterindeks
⑥ Hull for stropp
⑦ Deksel for batterirom
⑧ Symbol for "åpent" deksel for batterirom
⑨ Monokulær objektivlinse/åpning for laserstråle
⑩ Usynlig laser-detektoråpning
⑪ Etikett for produktnummer
⑫ Indikasjon

IEC60825-1 CLASS 1M LASER PRODUCT

DO NOT EXPOSE USERS OF TELESCOPIC OPTICS.

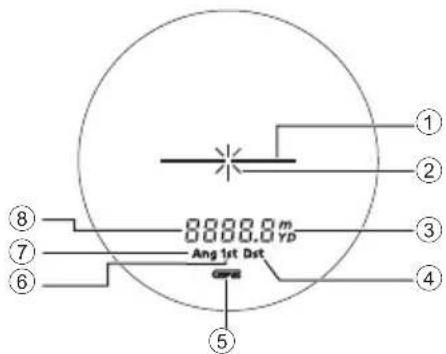

① Målmerke ——|—— : Sikt på målet du ønsker å måle. Plasser målet i sentrum av merket.
② Laserstrålemerke × : Vises när laseren brukes til måling. Ikke se mot objektivlinsen mens dette merket vises.
③ Måleenhet (m: meter/YD: yard) ④ Modus for prioritering av fjernt mål ⑤ Batterinivåindikator ⑥ Modus for prioritering av første mål ⑦ Modus for horisontal avstand ⑧ Avstand
----: "Mislyktes i å måle" eller "Kan ikke måle"

☐ ■ Modus for prioritering av mål (modus for prioritering av første mål/modus for prioritering av fjernt mål)

Denne Nikon-laseravstandsmåleren bruker vekslingsystemet Prioritering av første mål/Prioritering av fjernt mål. (Standard fabrikkinnstilling er modusen Prioritering av fjernt mål.)

Ved måling av overlappende objekter:

Modusen for prioritering av første mål viser avstanden til nærmeste objekt, og modusen for prioritering av fjernt mål viser avstanden til objektet lengst borte.

Isetting/Bytte av batteri

□ ■ Batteritype

3V CR2 litium-batteri ×1

□ ■ Isetting/Bytte av batteri

1. Åpne dekselet på batterirommet.

Vri dekselet på batterirommet mot urviseren og løsne det.

1. Sett i batteriet.

Følg batteriisettingsmerket inni batterirommet slik at + og - på batteriet kommer riktig vei (sett i slik at enden med - vender utover). Hvis batteriet ikke settes inn på riktig måte, vil laseravstandsmåleren ikke fungere.

1. Fest dekselet til batterirommet.

Vri dekselet på batterirommet med urviseren, og fest det godt. Når du skal feste dekselet til batterirommet, skal du skru skruene helt inn og sjekke at det er festet.

- Dekselet til batterirommet kan være litt vanskelig å vri på grunn av gummipakningen som gjør det vanntett.

□ ■ Batterinivåindikator

Display Beskrivelse
	Vises i bare 2 sekunder etter strøm på. Tilstrekkelig strøm tilgjengelig.
	Vises i bare 2 sekunder etter strøm på.	Strømnivået begynner å bli lavt.Gjør deg klar til å byte batteriet.
	Vises kontinuerlig. Lavt. Batteriet bør byttes i et nytt.
	Blinker. Slås av automatisk etter å ha blinket tre ganger.	Batteriet er tomt.Bytt batteriet.

Navigere i menyene

• Bruke MODUS-knappen

MODUS-knappen kan trykkes på to måter. Bruk knappen mens du følger beskrivelsene i denne håndboken.

• "Trykk og hold" betyr å trykke kontinuerlig på knappen i minst 1,5 sekunder.
• "Trykk" betyr å trykke kort på knappen (kortere enn 1,5 sekunder).

□ ■ Endring av bildelyshet for internt display (IL)

Juster lysstyrken på det interne displayet. Standard fabrikkinnstilling er IL A (Auto, automatisk lysstyrkeinnstilling). Du kan velge IL A, eller IL 1 til IL 5.

• IL A (Auto): Bildelysheten justeres automatisk i henhold til lyset i omgivelsene.

• IL 1–IL 5: IL 1 er mørkest, IL 5 er lysest.

• Trykk på på/-av-knappen for å slå på laseravstandsmåleren.

• Trykk på MODUS-knappen, og hold den inne.

- Du kan nå endre bildelysheten for det interne displayet.

1. Innstillingen endres hver gang du trykker på på-av-knappen.

• Hvis du trykker på MODUS-knappen og holder den inne, eller ikke bruker knappene i ca. 8 sekunder, lagres den viste innstillingen, og laseravstandsmåleren går tilbake til standby.
• Innstillingen lagres hver gang laseravstandsmåleren slås AV.

Midlertidig endring av bildelyshetsinnstillingen for internt display
Hvis det interne displayet er vanskelig å se på grunn av omgivelsene, kan du midlertidig endre lysstyrken. Bildelysheten endres hver gang du trykker på MODUS-knappen.

- Når laseravstandsmåleren slås AV, går det interne displayet tilbake til den opprinnelige bildelysheten.

□ ■ Endring av visningsenhet i displayet (F1)

Velg YD (yard) eller m (meter) som visningsenhet for måleresultater. Standard fabrikkinnstilling er YD (yard).

1. Trykk på på-/av-knappen for å slå på laseravstandsmåleren.

2. Trykk på MODUS-knappen, og hold den inne.

3. Trykk én gang på MODUS-knappen.

• Du kan nå endre visningsenhet i displayet.

1. Innstillingen endres hver gang du trykker på på-av-knappen.

□ ■ Endring av visningsmodus for målinger (F2)

Modus for horisontal avstand og modus for faktisk avstand kan veksles. Standard fabrikkinnstilling er modusen for horisontal avstand.

1. Trykk på på-av-knappen for å slå på laseravstandsmåleren.

2. Trykk på MODUS-knappen, og hold den inne.

3. Trykk to ganger på MODUS-knappen.

• Du kan nå endre måledisplay-modus.

1. Innstillingen endres hver gang du trykker på på-av-knappen.

- Hvis du trykker på MODUS-knappen og holder den inne, eller ikke bruker knappene i ca. 8 sekunder, lagres den viste innstillingen, og laseravstandsmåleren går tilbake til standby.

- Innstillingen lagres hver gang laseravstandsmåleren slås AV.

□ ■ Endring av modusen for prioritert mål (F3)

Denne Nikon-laseravstandsmåleren bruker vekslingssystemet Prioritering av første mål/Prioritering av fjernt mål.

Standard fabrikkinnstilling er modusen for prioritering av fjernt mål.

1. Trykk på på-/av-knappen for å slå på laseravstandsmåleren.

2. Trykk på MODUS-knappen, og hold den inne.

3. Trykk tre ganger på MODUS-knappen.

• Du kan nå endre modusen for prioritert mål.

• Hvis du trykker på MODUS-knappen, eller ikke bruker knappene i ca. 8 sekunder, lagres den viste innstillingen, og laseravstandsmåleren går tilbake til standby.
• Innstillingen lagres hver gang laseravstandsmåleren slås AV.

- Modus for prioritering av første mål og modus for prioritering av fjernt mål Ved måling av overlappende objekter:

Modusen for prioritering av første mål viser avstanden til nærmeste objekt, og modusen for prioritering av fjernt mål viser avstanden til objektet lengst borte.

□ ■ Diagram over innstillingsmenyene

• Hvis du trykker på MODUS-knappen og holder den inne, eller ikke bruker knappene i ca. 8 sekunder mens du bruker innstillingsmenyene, lagres den viste innstillingen, og laseravstandsmåleren går tilbake til standby.

Måling

Forsiktig — Annen betjening, justering eller bruk av andre fremgangsmåter enn det som er beskrevet her kan gi negative effekter eller helseskader på grunn av laserstråling.

- Før du foretar en måling, må du kontrollere hver menyinnstilling. Se "Navigere i menyene" for menyinformasjon og hvordan du endrer innstillingene.

□ ■ Justere fokuset for det interne displayet

Hvis det er vanskelig å se det interne displayet, kan du justere fokuset med følgende prosedyre.

1. Trykk på på/-av-knappen for å slå på strømmen.
2. Se i okularet, og roter diopterjusteringsringen til det interne displayet er i fokus.

Diopterjusteringsring

□ ■ Måling

1. Trykk på på-/av-knappen for å slå på strømmen. • Hvis ikke du bruker knappen innen ca. 8 sekunder, slås strømmen automatisk av.

Umiddelbart etter at strømmen er slått på

1. Sikt på målet. Plasser sentrum av målmerket på målet.

1. Trykk på på/-av-knappen for å måle. Etter målingen vises resultatet i om lag 8 sekunder, deretter slås enheten av automatisk. Trykk på på/-av-knappen mens strømmen er på for å måle igjen.

□ ■ Enkeltmåling

Ved å trykke på på-/av-knappen starer enkeltmåling, deretter vises resultatet.

- Hvis målingen mislykkes, fortsetter målingen automatisk i opptil 4 sekunder til resultater blir oppnådd. Målingen stopper när den er vellykket, selv i løpet av rundt 4 sekunder.

Eksempel på målefeil

□ ■ Kontinuerlig måling

Hold på-/av-knappen inne for å starte kontinuerlig måling i opptil ca. 8 sekunder. Under måingen blinker laserstrålemerket, og viser deretter måleresultatet fortløpende. Hvis du slipper knappen, stopper den kontinuerlige målingen.

* Hvis målingen mislykkes, fortsetter målingen automatisk i opptil 4 sekunder til resultater blir oppnådd.

Tekniske merknader

□ ■ Spesifikasjoner

Måleområde (faktisk avstand)*1	7,3–1 820 m/8–2 000 yd.
Maksimum måleavstand (reflekterende)*1	1 820 m/2 000 yd.
Maksimum måleavstand (tre)*1	1 090 m/1 200 yd.
Maksimum måleavstand (hjort)*1	1 000 m/1 100 yd.
Avstandsdisplay (trinnvis økning)	Hver 0,1 m/yd.
Nøyaktighet (faktisk avstand)*2	±0,5 m/yd. (kortere enn 700 m/yd.) ±1,0 m/yd. (700 m/yd. og over, kortere enn 1 000 m/yd.) ±1,5 m/yd. (1 000 m/yd. og over)
Forstørrelse (×) 6
Effektiv diameter på objektivlinse (mm) 21
Vinkel på synsfelt (virkelig) (°) 7,5
∅yestykke (mm) 18,0
Utgangspupill (mm) 3,5
Diopterjustering ±4 m	-1
Dimensjoner (L × H × B) (mm/in.)	96 × 74 × 42/3,8 × 2,9 × 1,7
Vekt (g/oz.) Ca. 175/6,1 (uten batteri)
Driftstemperatur (°C/°F) -10 — +50/14 — 122
Fuktighet ved drift (%RF) 80 eller mindre (uten kondensering)
Strømkilde	CR2 litium-batteri × 1 (DC 3V) Automatisk avstenging (etter ca. 8 sek. uten betjening)
Konstruksjon	Vanntett (opptil 1 m / 3,3 fot i 10 minutter)*3, duggtett Batterikammeret er regntett — ekvivalent med JIS/IEC-beskyttelsesklasse 4 (IPX4) (under Nikons testbetingelser)*4
Elektromagnetisk kompatibilitet	FCC Part 15 SubPart B klasse B, EU: EMC-direktiv, AS/NZS, VCCI klasse B, CU TR 020, ICES-003
Miljø RoHS, WEEE
Laserklassifisering	IEC60825-1: Klasse 1M/LaserproduktFDA/21 CFR Part 1040.10: Klasse I Laserprodukt
Bølgelengde (nm) 905
Pulsvarighet (ns) 9,5
Effekt (W) 15
Strålingsdivergens (mrad) Vertikalt: 1,8, Horisontal: 0,25

• Spesifikasjonene til dette produktet kan kanskje ikke oppnås avhengig av målobjektets form, overflatetekstur og natur, og/eller værforhold.
  ^1 Under Nikons målebetingelser og referanseverdier.
  ^2 Under Nikons målingsbetingelser.
  *3 Vanntette modeller

• Kan brukes under forhold med høy fuktighet, støv og regn uten fare for skade på interne funksjoner.
• Nitrogenfylt konstruksjon gjør den motstandsdyktig mot kondens og mugg.

Vær imidlertid oppmerksom på følgende när du bruker Nikon-laseravstandsmåleren:

• Ikke bruk eller hold produktet i rennende vann.
• Hvis det er fuktighet på noen av de bevegelige delene på dette produktet, må du slutte å bruke produktet og tørke det av.

^*4 Batterikammeret er regntett, ikke vanntett. Det kan komme vann inn i laseravstandsmåleren hvis den senkes ned i vann. Hvis det kommer vann inn i batterirommet, må all fuktighet tørkes bort og batterirommet må få tid til å tørke.

Batterilevetid

Ca. 8 500 ganger (ved ca. 20°C (68°F))

Dette tallet kan variere etter temperatur og andre faktorer. Brukes bare som en veiledning.

- Batteriet som følger med denne Nikon laseravstandsmåleren er beregnet for driftskontroll. Batteriets levetid vil imidlertid på grunn av naturlig elektrisk utlading sannsynligvis være kortere enn det som står ovenfor.

□ ■ Feilsøking/Reparasjon

Dersom dette produktet ikke fungerer som forventet, bør du sjekke listen nedenfor før du kontakter den lokale forhandleren din eller butikken der du kjøpte produktet.

Problem Årsak/Løsning
Slår seg ikke på	Trykk på på-/av-knappen (på toppen av enheten).Sjekk at batteriet er satt riktig i.Bytt batteriet i et nytt.
Måler ikkeFeilaktig måleresultat	Kontroller innstillingene.Bekreft at produktet kan måle et mål nær deg (eksempel: en bygning om lag 15 m/yd. foran deg).Rengjør linseoverflaten om nødvendig.
Kan ikke se det interne displayetVanskelig å se det interne displayet	Kontroller lysstyrken på det interne displayet, og juster om nødvendig.Dekk til objektivlinsen slik at det blir lettere å kontrollere det interne displayet.
E] vises i det interne displayet	Feilindikasjon. Kontakt den lokale forhandleren eller butikken der du kjøpte produktet.

Ikke foreta reparasjon eller demontering på egen hånd. Det kan føre til en alvorlig hendelse.

Vær oppmerksom på at Nikon ikke er ansvarlig for noen direkte eller indirekte skade av brukerens forsøk på reparasjon eller demontering av produktet.

Dansk

INDHOLD

Indledning

Læs dette først 184

SIKKERHEDS- OG DRIFTSMÄSSIGE

Nomenklatur/Medfølgende dele....189

Internt display....190

Funktioner

Tilstanden Prioritet til mål (Tilstanden Prioritet til nærmeste mål/tilstanden Prioritet til fjernt mål) ...191

Fortsat måling....199

Dette angiver, at ukorrekt brug, hvor indholdet i dette dokument ikke overholdes, kan resultere i fare for død eller alvorlig personskade.

FORSIGTIG

Dette angiver, at ukorrekt brug, hvor indholdet beskrevet i dette dokument ikke overholdes, kan resultere i fare for personskade eller materielle skader.

SIKKERHEDSFORHOLDSREGLER (Laser)

Sørg for at overholde følgende:

□ ■ Nomenklatur/Medfølgende dele

Medfølgende dele

- Kabinet ×1

- Rem ×1

• Bæretaske ×1

• Litiumbatteri (CR2) ×1

Ved måling af overlappende genstande:

- Tilstanden Prioritet til nærmeste mål og tilstanden Prioritet til fjerneste mål

Ved måling af overlappende genstande:

1. Tryk på PWR-knappen for at måle.

Eksempel på mislykket måling

□ ■ Fortsat måling
